Rosenlew RLT 61, RLT 51 User Manual

Spisfläkt RLT 51
Liesituuletin RLT 61

Bruksanvisning
Käyttöohjeet

821 27 56-03

S

FI

SERVICE

75 W 11 W

Fläkten är tillverkad i moduler så att endast små detaljer behöver bytas vid eventuell service.

S

Liesituuletin on moduulirakenteinen siten, että huollon yhteydessä pitää vaihtaa vain pieniä osia.

FI

Fläkten kan förses med ett TVÄTTBART högeffektivt kolfilter.

S

Liesituulettimessa voidaan käyttää PESTÄVÄÄ korkeatehoista hiilisuodatinta.

FI

Ytbehandlingen har skett med lösningsmedelsfri pulverlackering.

S

Pintakäsitelty liuotinvapaalla jauhemaalilla (polttomaalaus).

FI

Fläkten har lågenergilysrör på 11 W. Detta motsvarar en normal glödlampa på 75 W.

S

Liesituulettimessa on 11 W energiansäästölamppu, joka vastaa 75 W normaalia hehkulamppua.

FI

Fabriken källsorterar: Plåt, wellpapp, trä, papper och cellplast.

S

Tehdas kierrättää: Pellit, pakkausmateriaalin, puun, paperin ja muovin.

FI

2

S

=fååÉÜ™ääëÑ∏êíÉÅâåáåÖ

Säkerhetsinformation ................................................................... 3

Beskrivning av köksfläkten......................................................... 4

Så här använder du din fläkt..................................................... 5

Skötsel och rengöring................................................................... 5

FI

=páë®ääóëäìÉннЙдз

Turvallisuustietoa.........................................................................10

Liesituulettimen kuvaus .............................................................11

Liesituulettimen käyttö ..............................................................12

Hoito ja puhdistus.......................................................................12

=p®âÉêÜÉíëáåÑçêã~íáçå

Fläkten får endast användas i enskilt hushåll och för
normal hushållsanvändning. Den uppfyller interna-
tionella säkerhetsföreskrifter och kvalitetsnormer.
Samtliga säkerhetsåtgärder kan dock inte till fullo
eliminera alla
olycksrisker. Läs därför noga igenom anvisningar, råd
och varningstexter innan du installerar och börjar
använda fläkten.

Ge speciellt akt på texter med en varningstriangel
för att undvika skador på person eller egendom. Tänk
på att spara bruksanvisningen, som måste finnas om
fläkten säljs eller överlåts på annan person.

Vid användning

• Lämna aldrig frityrkokning, smältning av fett,
paraffin eller annat lättantändligt utan tillsyn.

Vid en eventuell brand

köksfläkten och spisen.
lock. Använd aldrig vatten.

• Flambera ej under fläkten. Det kan orsaka
brand. Tänk också på att stekfett tar eld om det
blir överhettat. Lämna aldrig stekpannan utan
uppsikt.

• Fläktens fettfilter skall regelbundet rengöras för
att undvika att fett kan droppa ner på kokzonen
och orsaka brand. Se vidare under rubriken
“Skötsel och rengöring” i instruktionsboken.

Vid skrotning

• Förhindra olyckor med den skrotade fläkten. Ta
bort stickkontakten från vägguttaget och kapa
sladden vid utgången från fläkten. Kontakta din
kommun för information om var du kan lämna
din fläkt eller kontakta AB Elektroservice.

: Stäng omedelbart av

OBS!

Kväv elden med

Om fläkten inte fungerar............................................................ 7

Tekniska data ................................................................................ 7

Installation ...................................................................................... 8

Jos liesituuletin ei toimi..............................................................14

Tekniset tiedot .............................................................................15

Asennus .........................................................................................16

Vägledning för användning av
instruktionerna

Följande symboler finns i texterna för att vägleda dig
genom instruktionerna:

Säkerhetsinformation
Miljöinformation

Vid installation och service

• All eventuell elektrisk installation skall utföras
av behörig fackman och installationen av fläkten
bör utföras av kunnig person. Arbete utfört av
person utan tillräcklig kunskap kan försämra
fläktens funktion samt leda till skada på person
och/eller egendom. Installationen skall ske i
enlighet med Boverkets normer.

• Minsta tillåtna avstånd från fläktens underkant
till elektrisk spis eller häll är 40 cm och till gas-
spis eller gashäll är 65 cm.

• Kontrollera att fläktens anslutningssladd inte
kommer i kläm vid installation.

• Fläkten är endast elektriskt avstängd när stick-
kontakten eller säkringen (proppen) är bort-
tagen.

• Lagar och förordningar som gäller hur
utblåsningsluftens får ledas bort, måste beaktas.
T. ex gäller att utblåsningsluften inte får ledas in
i rökkanal som används för avledning av rök-
gaser från bruksföremål, vilka matas med annat
slag av energi än elenergi, som t. ex oljepanna
eller vedspis.

3

_ÉëâêáîåáåÖ=~î=â∏âëÑä®âíÉå

Köksfläkten

2

5

1.

Utblås

2.

Motorhus

3.

Fettfilter

4.

Belysning

5.

Kontrollpanel

4

1

3

Tillbehör

Detta medföljer köksfläkten:

•

Monteringsmall:

under skåp (tryckt på emballaget).

•

Monteringssats.

5x30 mm skruvar, 4 st. M5x30 mm skruvar, 4 st.
5,3x15 mm brickor, 4 st. 5,3x10 mm brickor, 4
st. M5 mm muttrar, 4 st. distanser, 4 st. 10 mm
pluggar, 4 st. låsmuttrar, 4 st. täckpluggar, 2 st.
upphängningskonsoller.

•

Kallrasspjäll.

•

Instruktionsbok.

Följande beställs genom återförsäljaren:

•

Tr um sa ts :

skanal i enlighet med Boverkets normer,
används vid monteringen en trumsats, som inne-
håller 1 st evakueringsslang, 2 st slangklämmor
och 1 st takstos av plåt med tillhörande tätning-
sring.
PNC 391 414 201.

Mall för montering på vägg och

4 st. 4x60 mm skruvar, 4 st.

Då fläkten ansluts till evakuering-

Funktioner

Två system är möjliga:

• Utblås via trumsats (extra tillbehör) och
evakueringskanal.

• Återcirkulation genom kolfilter (extra tillbehör).

Observera att utblåsningsluften inte får ledas in
i rökkanal som används för avledning av rök-
gaser från bruksföremål, som matas med annat
slag av energi än elenergi, som t ex oljepanna
eller vedspis.

Använd kolfilter. När man använder kolfilter
renas luften i fläkten och den uppvärmda luften
stannar kvar i huset. Ett tips är att använda
kolfilter på vintern och vanligt utblås på som-
maren.

•

LONG LIFE kolfilter:

fläkten ansluts till systemet “återcirkulation”.
PNC 391 834 201 (50 cm), 391 834 200
(60/70 cm).

•

Ventilationsgaller:

cirkulation. PNC 391 433 101.

Kolfilter skall användas då

Ventilationsgaller för åter-

4

p™Ü®ê=~åî®åÇÉê=Çì=Çáå=Ñä®âí

Ventilera på rätt sätt

För att fläkten skall fungera bra måste det skapas ett
undertryck i köket. Håll därför köksfönstren stängda
när fläkten är igång. Öppna gärna ett fönster i ett
angränsande rum när fläkten används.

Viktigt att veta

Anv än d s fläk te n sam ti d ig t m e d t ex e n öppen e l d stad
som tar luften inifrån huset, kan detta orsaka baksug
och rök i rummet. Åtgärda genom att öppna ett fönster.
Gäller ej då fläkten är försedd med kolfilter.

Kör inte fläkten på för hög hastighet. De låga
hastigheterna är effektiva vid vanlig
matlagning.
Den höga hastigheten bör endast användas vid
vidbränning eller kraftig osutveckling.

Kontrollpanelen

På fläktens framsida sitter hastighetsregleringen. För
att få bästa resultat så rekomm enderas låg hastighet vid
normala förhållanden och hög hastighet vid större
koncentration av os och ånga.

Knapp för Start och Stopp.
Knapp för hastighetsreglering.
Knapp för belysning.

Starta fläkten några minuter innan matlagningen
påbörjas så att ett undertryck bildas i köket. Efter
avslutad matlagning bör fläkten gå i ytterligare 15
minuter eller tills dess os och ångbildning försvunnit.

pâ∏íëÉä=çÅÜ=êÉåÖ∏êáåÖ

Gör alltid fläkten strömlös genom att dra ur
stickkontakten eller skruva ur säkringen
(proppen) innan rengöring.

Rengöring av fläkten

Fläkten rengörs med en fuktig tvättduk och
milt rengöringsmedel. Använd inte frätande, repande
eller brandfarliga medel vid rengöring. Var
uppmärksam på att inte rester från rengöringstrasa
eller dylikt fastnar i fläkten.

Rengör filtret ofta. Fettbeläggningen i filter och
imkanal utgör brandrisk om man t ex skulle
glömma att stänga av en spisplatta (eller vid
överhet tn i n g av an n at slag ).

Rengör filtret ofta. Detta minskar
motorbelastningen vilket får fläkten
att suga effektivare.

Rengöring/byte av kolfilter

Kolfiltret kan till skillnad från andra kolfilter rengöras
och reaktiveras. Vid normal användning skall filtret
rengöras varannan månad. Filtret rengörs bäst i
diskmaskin vid högsta vattentemperaturen med
diskmedel. Filtret bör tvättas separat för att matrester
inte ska fastna på filtret och sedan orsaka dålig lukt.

För att åter aktivera kolen skall filtret torkas i ugn.
Välj över/under värme med max. temperatur 100°C
och torka filtret i 10 minuter. Se också instruktionen
som medföljer filtret.
Efter ca 3 år skall filtret bytas eftersom
osuppfångningsförmågan hos filtret reducerats.

5

Rengöring av fettfilter

Rengöring bör ske var eller varannan månad beroende
på användning. Ju renare fettfiltret är, desto bättre kan
detta ta upp fett. Tag bort filtren så här (se bild):

1.

Greppa om handtaget och tryck filtret bakåt.

2.

Fäll filtret nedåt i framkant och avlägsna det

framåt.
Fettfiltret består av aluminiumtrådar, där fettet fångas
upp. Filtret rengöres i hett vatten med handdiskmedel
eller i diskmaskin. Låt filtret torka innan det sätts
tillbaka. OBS! I diskmaskin kan filtret få en viss
missfärgning.

Gör alltid fläkten strömlös genom att dra ur
stickkontakten eller skruva ur säkringen
(proppen) innan rengöring.

Rengöring av motorhus

(utföres normalt av sotarmästaren)

Det är också möjligt att rengöra motorhuset (se bild):

1.

Avlägsna fettfiltret.

2.

Avlägs na inlopp sr ingen (A) genom att vrida den

motsols.

3.

Avlägsna fläkthjulet genom att lossa

centrummuttern (B) på fläkthjulet.
Vid demontering av fläkthjul rekommenderas
handskar. Rengör alla plast och metalldelar med varmt
vatten och handdiskmedel. All montering sker i
omvänd ordning.

B

A

Byte av lysrör

Vid byte av lampa skall fläkten vara avstängd.

1.

Avlägsna lampglaset genom att trycka de två

snäppena framåt (se bild).

2.

Byt ut trasigt lysrör mot ett likvärdigt.
För att undvika skador på lysröret vid demontering, sätt
ett finger för änden på lysröret och dra försiktigt.

1

2

6

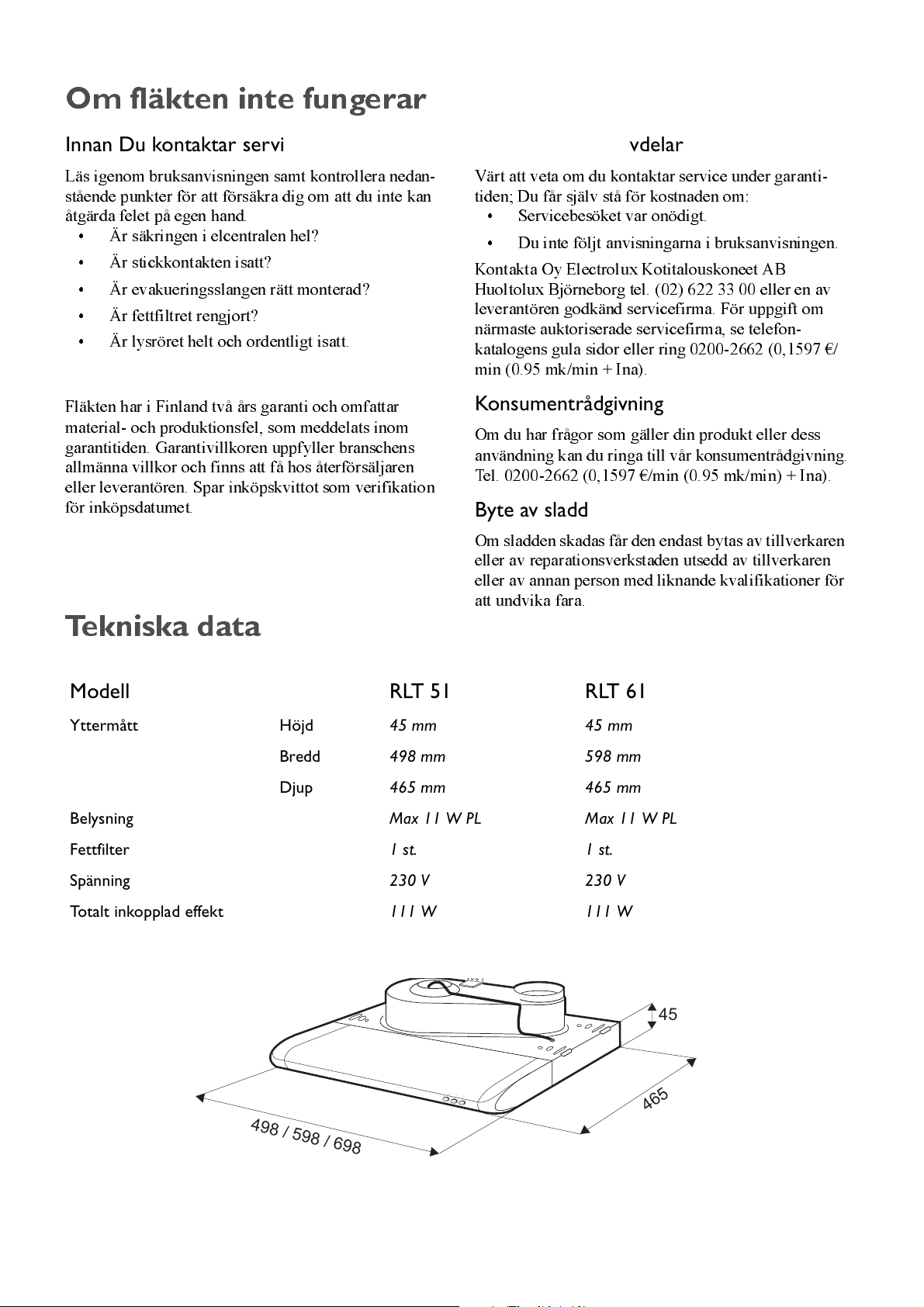

lã=Ñä®âíÉå=áåíÉ=ÑìåÖÉê~ê

Innan Du kontaktar service

Läs igenom bruksanvisningen samt kontrollera nedan-
stående punkter för att försäkra dig om att du inte kan
åtgärda felet på egen hand.

• Är säkringen i elcentralen hel?

• Är stickkontakten isatt?

• Är evakueringsslangen rätt monterad?

• Är fettfiltret rengjort?

• Är lysröret helt och ordentligt isatt.

Garanti

Fläkten har i Finland två års garanti och omfattar
material- och produktionsfel, som meddelats inom
garantitiden. Garantivillkoren uppfyller branschens
allmänna villkor och finns att få hos återförsäljaren
eller leverantören. Spar inköpskvittot som verifikation
för inköpsdatumet.

Service och reservdelar

Värt att veta om du kontaktar service under garanti-
tiden; Du får själv stå för kostnaden om:

• Servicebesöket var onödigt.

• Du inte följt anvisningarna i bruksanvisningen.

Kontakta Oy Electrolux Kotitalouskoneet AB
Huoltolux Björneborg tel. [phone] eller en av
leverantören godkänd servicefirma. För uppgift om
närmaste auktoriserade servicefirma, se telefon-
katalogens gula sidor eller ring 0200-2662 (0,1597 €/
min (0.95 mk/min + Ina).

Konsumentrådgivning

Om du har frågor som gäller din produkt eller dess
användning kan du ringa till vår konsumentrådgivning.
Tel. [phone] (0,1597 €/min (0.95 mk/min) + Ina).

Byte av sladd

Om sladden skadas får den endast bytas av tillverkaren
eller av reparationsverkstaden utsedd av tillverkaren
eller av annan person med liknande kvalifikationer för
att undvika fara.

qÉâåáëâ~=Ç~í~

Modell RLT 51 RLT 61

Yttermått Höjd 45 mm 45 mm

Bredd 498 mm 598 mm

Djup 465 mm 465 mm

Belysning Max 11 W PL Max 11 W PL

Fettfilter 1 st. 1 st.

Spänning 230 V 230 V

Totalt inkopplad effekt 111 W 111 W

45

498 / 598 / 698

465

7

fåëí~ää~íáçå

Uppackning

OBS! Kontrollera att fläkten inte är skadad. Eventuella
transportskador skall omedelbart anmälas till den som
ansvarat för transporten. Skador, felaktigheter och ev.
saknade delar skall omedelbart anmälas till säljaren.
Lämna inte förpackningsmaterialet så att små barn kan
leka med det.

Placering

Fläkten kan monteras frihängande på vägg, mellan eller
i ett väggskåp. Minsta tillåtna avstånd från fläktens
underkant till elektrisk spis eller häll är 40 cm och till
gasspis eller gashäll är 65 cm (se bild).

Elanslutning

Eluttaget bör placeras ovanför fläkten och inuti ett
väggskåp. Fläkten är försedd med sladd och jordad
stickpropp, och skall anslutas till 230V.

Min

cm

Min

65

40

cm

Montering av fläkten i väggskåp, Alt. 1

1.

Gör ett urtag och 4 hål i överskåpets botten.

Använd mallen som är tryckt på emballaget.

2.

Monte ra l åsm u ttrar na (A) på fläk te n (se bil d) .

3.

Montera fläkten med fyra skruvar (B) och

brickor (C).

Montering av fläkten i väggskåp, Alt. 2

1.

Gör ett ur t a g i öv erskåpets bo tt en. Anv änd m a llen

som är tryckt på emballaget.

2.

Håll fläkten på plats och montera skruvarna (A)

med distanserna (B) påträdda (se bild).

3.

Montera täckpluggarna (C).

Montering av fläkten mellan väggskåp

1.

Monte ra u pphä n g ni n g sk o nso l l e rn a (A ) (se bil d ).

2.

Märk ut var hålen i sidoskåpen skall borras.

3.

Montera spisfläkten med fyra skruvar (B), brickor

(C) och muttrar (D).

B

A

C

A

D

1

2

B

A

C

C

B

8

Montering av fläkten på vägg

1.

Märk ut var de 4 hålen i väggen skall borras.
Borra i markeringarna med en Ø8 mm borr och
placera pluggar i hålen. Använd mallen som är
tryckt på emballaget.

2.

Skruva skruv a rn a (A) i håle n (se bild ). Läm n a ca.
5 mm mellanrum mellan skruvskalle och vägg.

3.

Häng upp fl äk te n på skru v arn a (A ).

4.

Lossa fettfiltret och skruva skruvarna (B) i de två
nedre hålen. Fettfiltret lossas genom att trycka det
bakåt (mot väggen) och sedan dra nedåt.

5.

Skruva fast skruvarna (A).

6.

Montera tillbaks fettfiltret.

Montering av kallrasspjäll

Gäller inte vid återcirkulation. Kallrasspjället består av
ett spjällsäte och två stycken klaffar som monteras i
fläktens utlopp (se bild). För kök där fläkten är den
enda ventilationen utåt, bör yttersta delen av klaffarna
klippas av. Tryck med en penna eller liknande i skarven
mellan klaffarna, dessa skall nu lätt kunna fällas upp.

A

B

A

B

C

Montering av kolfilter

Gäller endast vid återcirkulation. Kolfiltret (extra
tillbehör) till denna fläkt är ett LONG LIFE kolfilter
och monteras istället för fettfiltret. LONG LIFE
kolfiltret fungerar som både fettfilter och kolfilter.

Öppning måste göras upptill eller framtill på skåpet

(min. 100cm²) där fläkten är monterad så att den
renade luften kan passera fritt tillbaka ut i köket.

Anvä n d re tu rl u ftsg al ler PNC 391 433 101 (extra tillbe hör )

Montering av trumsats (se bild)

Sträck anslutningsslangen. En lång och krokig
anslutningsslang kan halvera effektiviteten på
fläkten. Kapa slangen om den är för lång samt
undvik onödiga böjar.

Komplett trumsats för anslutning finns som extra
tillbe h ör. Ventilatio n ssla n gen (A) träs öve r flä k te n s
evakueringsstos (B) och dras fast med en slangklämma.
Var noga med att slangen är så rak som möjligt och inte
hindrar spjällvingarnas rörelse.

Slangen skall anslutas till imkanalens öppning med

hjälp av plåtstosen (C) som ingår i trumsatsen.

C

A

B

9
