Bruksanvisning
Spisfläkt
Liesituuletin
Käyttöohjeet
RLT 500
825 11 02-01
S
FI
Innehållsförteckning........................ 2 Sisällysluettelo ................................ 7
Innehållsförteckning
Säkerhetsinformation..................................................2
Beskrivning av köksfläkten ........................................3
Så här använder du din fläkt ....................................... 3
Skötsel och rengöring .................................................4
Om fläkten inte fungerar.............................................4
Tekniska data..............................................................5
Installation ..................................................................5
Vägledning för användning av
instruktionerna
Följande symboler finns i texterna för att vägleda
dig genom instruktionerna:
Säkerhetsinformation.
Steg för steg instruktioner för en operation.
Säkerhetsinformation
Fläkten får endast användas i enskilt hushåll och för normal hushållsanvändning. Den uppfyller internationella
säkerhetsföreskrifter och kvalitetsnormer. Samtliga säkerhetsåtgärder kan dock inte till fullo eliminera alla
olycksrisker.
Läs därför noga igenom anvisningar, råd och varningstexter innan du installerar och börjar använda fläkten.
Ge speciellt akt på texter med en varningstriangel för att undvika skador på person eller egendom. Tänk på att
spara bruksanvisningen, som måste finnas om fläkten säljs eller överlåts på annan person.
Vid installation och service
• All eventuell elektrisk installation skall utföras av
behörig fackman och installationen av fläkten bör
utföras av kunnig person. Arbete utfört av person
utan tillräcklig kunskap kan försämra fläktens
funktion samt leda till skada på person och/eller
egendom.
• Minsta tillåtna avstånd från fläktens underkant till
elektrisk spis eller häll är 60 cm och till gasspis eller
gashäll är 75 cm.
• Kontrollera att fläktens anslutningssladd inte
kommer i kläm vid installation.
• Fläkten är endast elektriskt avstängd när
stickkontakten eller säkringen (proppen) är
borttagen.
• Observera att utblåsningsluften inte får ledas in i
rökkanal som används för avledning av rökgaser
från bruksföremål, som matas med annat slag av
energi än elenergi, som t ex oljepanna eller vedspis.
Vid användning
• Lämna aldrig frityrkokning, smältning av fett,
paraffin eller annat lättantändligt utan tillsyn.
Vid en eventuell brand: Stäng omedelbart av
köksfläkten och spisen. OBS! Kväv elden med
lock. Använd aldrig vatten.
• Flambering bör inte ske under fläkten. Det kan
orsaka brand. Tänk också på att stekfett tar eld
om det blir överhettat. Lämna aldrig stekpannan
utan uppsikt.
• Fläktens fettfilter skall regelbundet rengöras för
att undvika att fett kan droppa ner på kokzonen
och orsaka brand. Se vidare under rubriken
“Skötsel och rengöring” i instruktionsboken.
Vid skrotning
• Förhindra olyckor med den skrotade fläkten. Ta
bort stickkontakten från vägguttaget och kapa
sladden vid utgången från fläkten. Kontakta din
kommun för information om var du kan lämna
din fläkt eller kontakta Huoltolux.
2
Beskrivning av köksfläkten
Tillbehör
Detta medföljer köksfläkten:
• Skruvar för montering.
• Ø 120 stos med kallrasspjäll.
• Lock Ø 120 för luftutgång som ej används.
• Bruksanvisning.
Följande beställs genom återförsäljaren:
• Trumsats: Då fläkten ansluts till evakueringskanal
i enlighet med Boverkets normer används vid
monteringen en trumsats, som innehåller 1 st
evakueringsslang, 2 st slangklämmor och 1 st
takstos av plåt med tillhörande tätningsring.
PNC 391 414 201.
• Kolfilter: Kolfilter skall användas då fläkten
ansluts till systemet “återcirkulation”.
PNC 942 120 388.
Så här använder du din fläkt

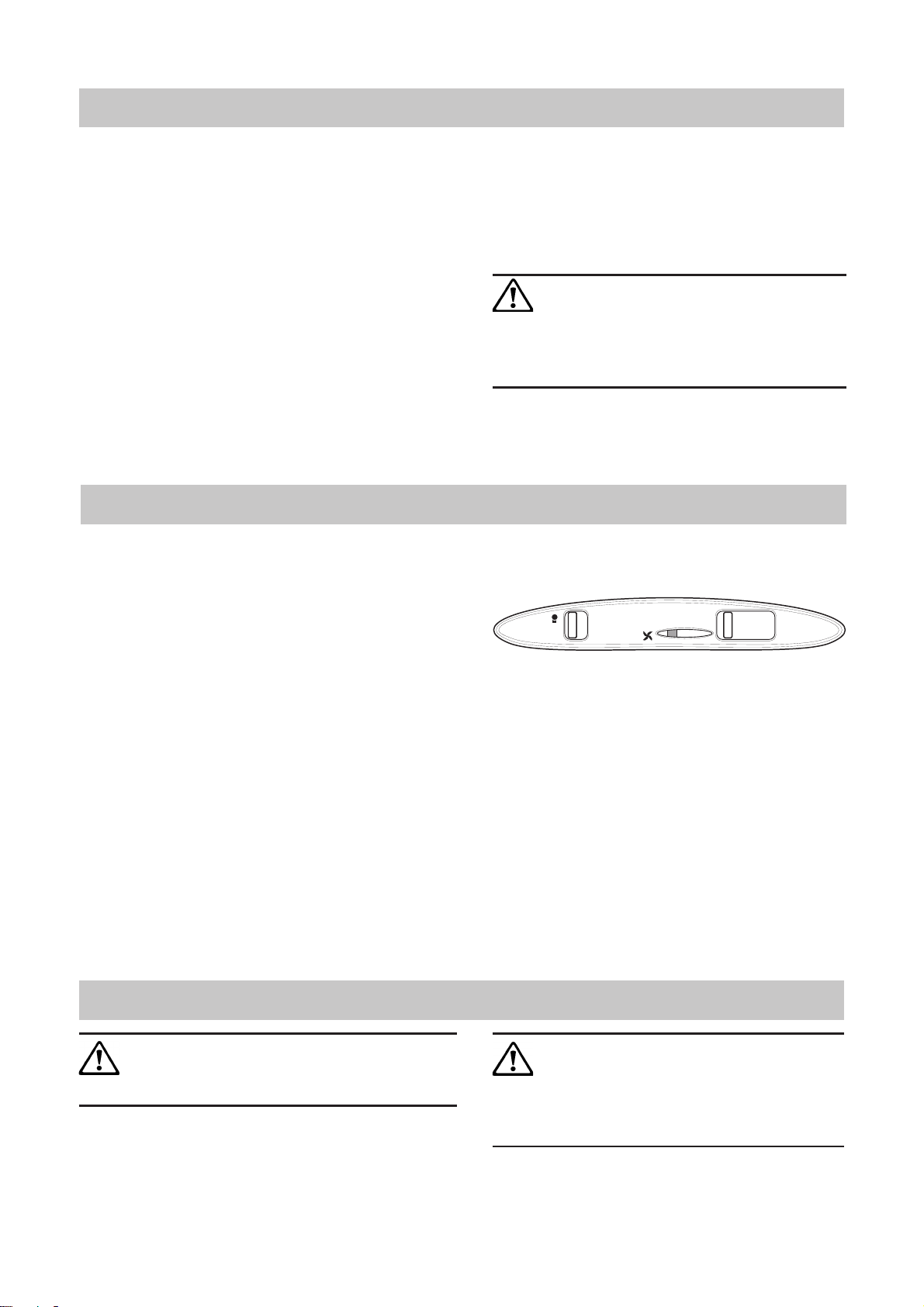

Kontrollpanelen
På fläktens framsida sitter hastighetsregleringen. För
att få bästa resultat så rekommenderas låg hastighet vid
normala förhållanden och hög hastighet vid större
koncentration av os och ånga.
Du kan välja mellan tre olika hastigheter.
Arbetsbelysningen består av en kronljuslampa på 40 W
med E-14 sockel som slås till och från med
strömbrytaren på framsidan.
Starta fläkten några minuter innan matlagningen
påbörjas så att ett undertryck bildas i köket. Efter
avslutad matlagning bör fläkten gå i ytterligare 15
minuter eller tills dess os och ångbildning försvunnit.
Funktioner
Två system är möjliga:
• Utblås via trumsats (extra tillbehör) och evakueringskanal.
• Återcirkulation genom kolfilter (extra tillbehör).
Observera att utblåsningsluften inte får
ledas in i rökkanal som används för
avledning av rökgaser från bruksföremål,
som matas med annat slag av energi än
elenergi, som t ex oljepanna eller vedspis.
0
Fig 1.
0123
Ventilera på rätt sätt
För att fläkten skall fungera oklanderligt måste det
skapas ett undertryck i köket. Håll därför köksfönstren
stängda när fläkten är igång. Öppna gärna ett fönster i
ett angränsande rum när fläkten används.
Viktigt att veta
Används fläkten samtidigt med t ex en öppen eldstad
som tar luften inifrån huset, kan detta orsaka baksug
och rök i rummet. Åtgärda genom att öppna ett fönster.
Gäller ej då fläkten är försedd med kolfilter.
3
Skötsel och rengöring
Gör alltid fläkten strömlös genom att dra ur
stickkontakten eller skruva ur säkringen
(proppen) innan rengöring.
Rengöring av kåpan
Fläktens utsida rengörs med en fuktig tvättduk och milt
rengöringsmedel. Använd inte frätande, repande eller
brandfarliga medel vid rengöring.
Rengöring av fettfiltren
Rengöring bör ske var eller varannan månad beroende
på användning. Ju renare fettfiltret är, desto bättre kan
detta ta upp fett. Tag bort filtret så här (Fig. 2):
Vrid stänkskyddet utåt.
Avlägsna filterkassetten genom att vrida båda
spärrhakarna mot öppna och sedan dra kassetten
neråt i framkant.
Lossa filterhållarna på kassettens insida och
avlägsna filtret.
Fettfiltret består av aluminiumtrådar, där fettet fångas
upp. Filtret rengöres i hett vatten med handdiskmedel
eller i diskmaskin. Låt filtret torka innan det sätts
tillbaka.
Rengör filtret ofta. Fettbeläggningen i
filter och imkanal utgör brandrisk om man
t ex skulle glömma att stänga av en
spisplatta (eller vid överhettning av annat
slag).
1
4
Fig. 2
2
3
5
Byte av kolfilter
Kolfiltret kan inte rengöras utan skall bytas när det är
förbrukat. Livslängden beror på användning men räkna
med 4 månader. OBS! Glöm inte att rengöra fettfiltret
regelbundet.
Byte av lampa
Vid byte av lampa skall fläkten vara avstängd.
Fäll ner filterkassetten.
Byt ut trasig lampa mot en likvärdig.
Om fläkten inte fungerar
Innan Du kontaktar service
Läs igenom bruksanvisningen samt kontrollera
nedanstående punkter för att försäkra dig om att du
inte kan åtgärda felet på egen hand.
Är säkringen i elcentralen hel?
Är stickkontakten isatt?
Är evakueringsslangen rätt monterad?
Är fettfiltret rengjort?
Är lysröret helt och ordentligt isatt?
Garanti (gäller för Finland)
Produktens garantitid kan definieras separat. Finns det
ingen separat definierad garantitid, har produkten
garanti enligt den gällande lagstiftningen och de lokala
bestämmelserna. Garantivillkoren uppfyller branschens
allmänna villkor enligt den gällande lagstiftningen.
Spara inköpskvittot som verifikation för inköpsdatumet,
som avgör garantitidens början.
Kostnaderna kan debiteras även under tid som
omfattas av kostnadsfri service
vid onödigt servicebesök.
om tillverkarens anvisningar för installation,
användning och skötsel inte följts.
Service och reservdelar
Värt att veta om du kontaktar service under
garantitiden; Du får själv stå för kostnaden om
Servicebesöket var onödigt.
Du inte följt anvisningarna i bruksanvisningen.
Kontakta Oy Electrolux Kotitalouskoneet AB
Huoltolux Björneborg tel. (02) 622 33 00 eller en
av leverantören godkänd servicefirma. För uppgift
om närmaste auktoriserade servicefirma, se
telefonkatalogens gula sidor eller ring 9700-2662
(1.90 mk/min + Isa).
Konsumentrådgivning
Om du har frågor som gäller din produkt eller dess
användning kan du ringa till vår
konsumentrådgivning.
Tel. 0600-90699 (0.62 mk/min + Isa).
4

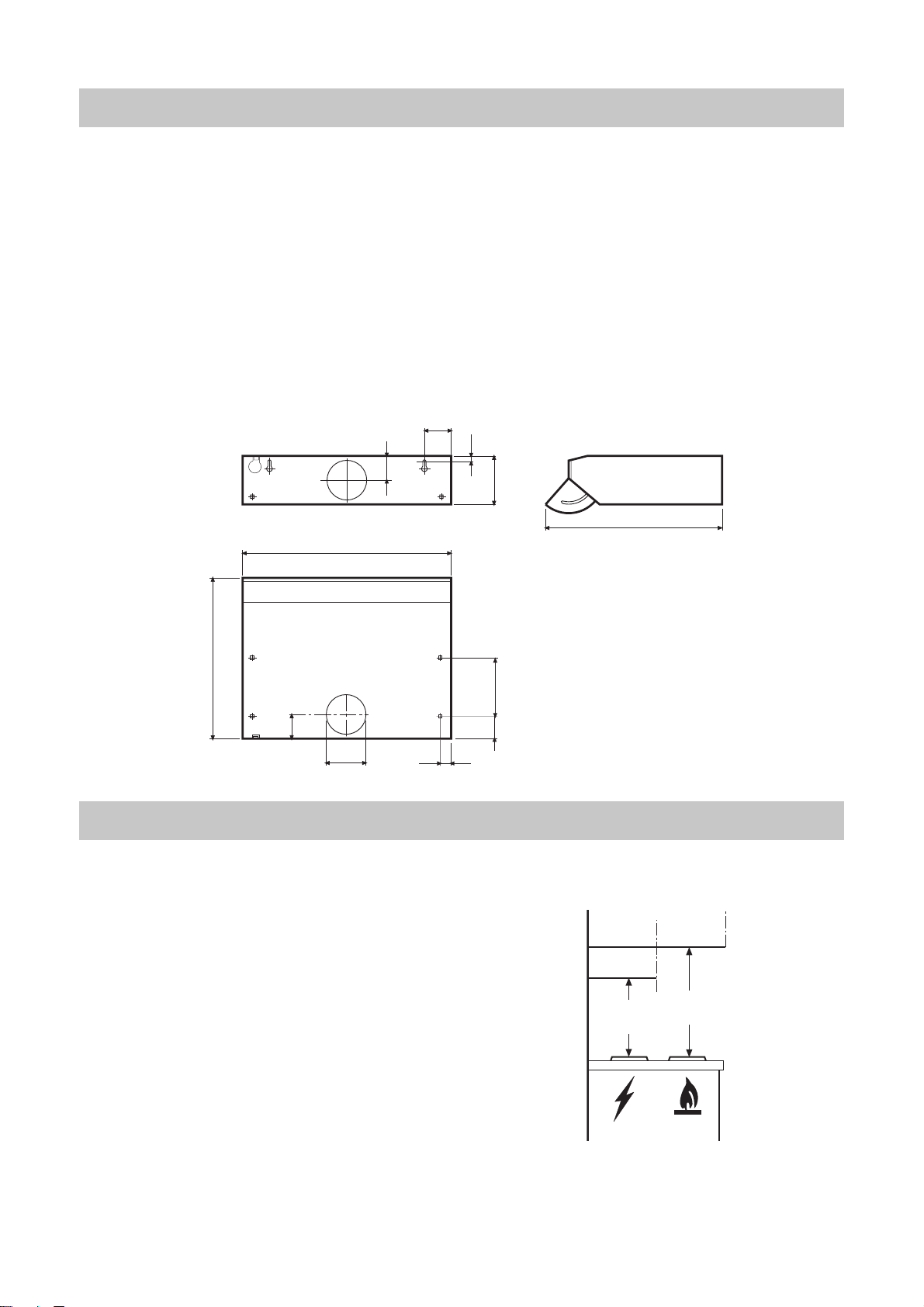

Tekniska data
Modell RLT 500
Luftflöde Max. 168 m ³/h x) 112 m ³/h
Min. 112 m ³/h
Yttermått Höjd 152 mm
Bredd 499 mm
Djup 520 mm
Belysning Max 40 W E14
Fettfilter 1 st.
Spänning 230 V
Totalt inkopplad effekt 160 W
x) Gäller då fläkten är försedd med kolfilter (återcirkulation).
36
14
64
499
152
560
520
85
119
Fig. 3
37
Installation
Uppackning
OBS! Kontrollera att fläkten inte är skadad. Eventuella
transportskador skall omedelbart anmälas till den som
ansvarat för transporten. Skador, felaktigheter och ev
saknade delar skall omedelbart anmälas till säljaren.
Lämna inte förpackningsmaterialet så att små barn kan
leka med det.
Placering
Fläkten kan monteras frihängande på vägg eller i ett
väggskåp. Minsta tillåtna avstånd från fläktens
underkant till elektrisk spis eller häll är 60 cm och till
gasspis eller gashäll är 75 cm (Fig. 4).
195
63
Min
60 cm
Min
75 cm
Elanslutning
Eluttaget bör placeras ovanför fläkten och inuti ett
väggskåp. Fläkten är försedd med sladd och jordad
stickpropp, och skall anslutas till 230V.
Fig. 4
5

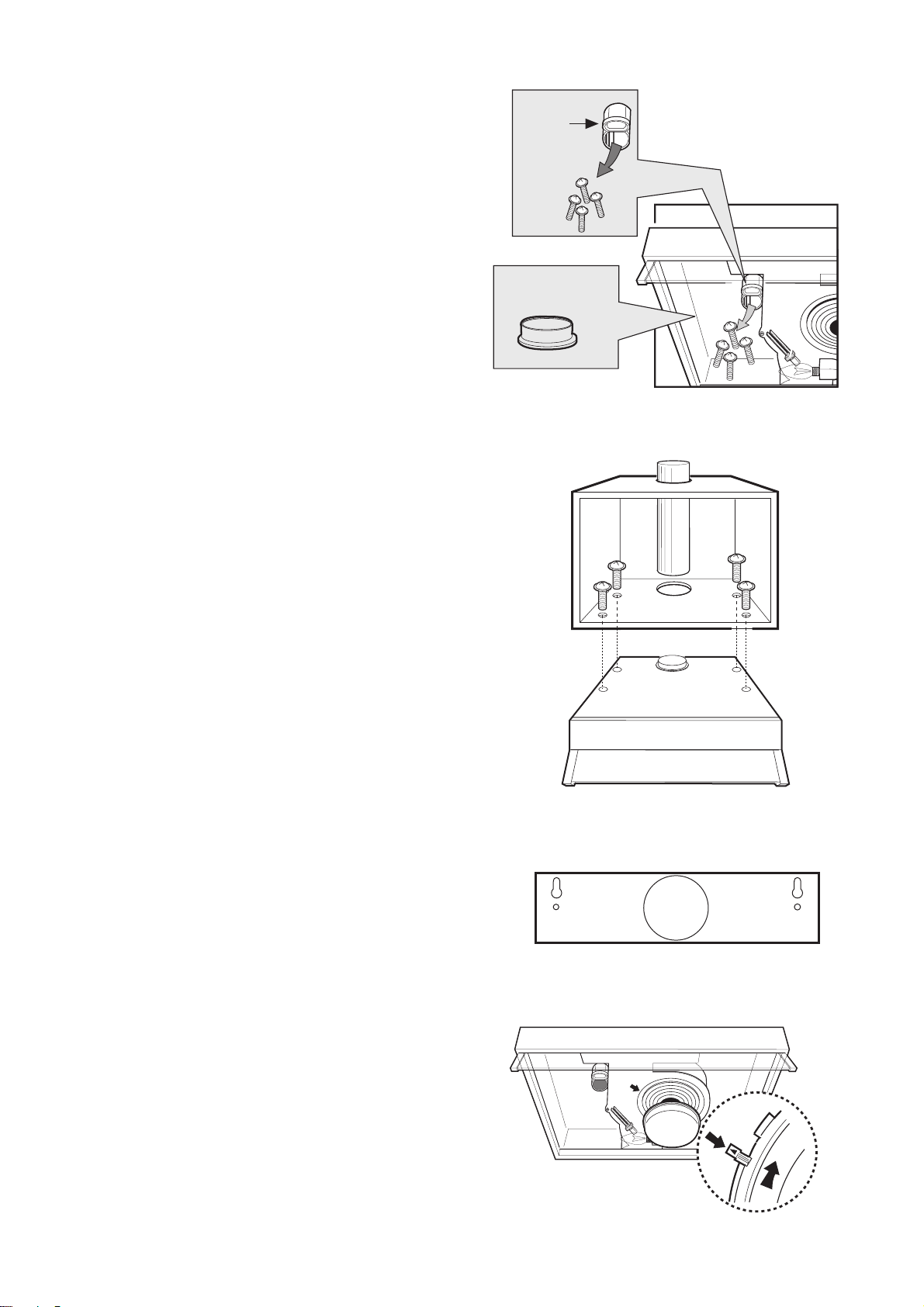

Montering av fläkten i väggskåp
(Fig. 6):
Borra 4 st hål i skåpets botten i enlighet med hålen
på fläktens ovansida.
Såga ut ett hål i skåpets botten för trumsatsen
(gäller inte vid återcirkulation).
Evakuering: Montera fast evakueringsstosen med
en skruv på den utgång som skall användas för
evakuering och täcklocket på den andra.
Återcirkulation: Montera täcklocket på
evakueringsutgången på fläktens ovansida.
Från skåpets insida förs de bifogade 4 st skruvarna
igenom de förborrade hålen. Skruva upp fläkten.
Montering av fläkten på vägg
(Fig. 7):
Borra 3 st 8 mm Ø hål. 2 st i markeringarna vid övre
hålen och 1 st vid nedre hålen på vänster alternativt
höger sida.
Sätt i 3 st skruvpluggar.
Skruva 2 st (5x45) skruvar i övre hålen utan att dra
fast dem.
Evakuering: Montera fast evakueringsstosen med
en skruv på den utgång som skall användas för
evakuering och täcklocket på den andra.
Återcirkulation: Montera täcklocket på
evakueringsutgången på fläktens ovansida.
Häng upp fläkten på skruvarna. Fäll ner
filterkassetten och dra fast skruvarna.
Säkra därefter monteringen ytterligare genom att
skruva i 1 st skruv (5x45) i nedre hålet.
Open
Ø120 mm
Fig. 5
Montering av trumsats:
Gäller inte vid återcirkulation. Komplett trumsats för
anslutning finns som extra tillbehör.
Ventilationsslangen träs över fläktens evakueringsstos
och dras fast med en slangklämma. Var noga med att
slangen är så rak som möjligt och inte hindrar
spjällvingarnas rörelse. Slangen skall anslutas till
imkanalens öppning med hjälp av plåtstosen som ingår
i trumsatsen. OBS! Slangen skall ha så få och mjuka
böjar för att inte försämra fläktens luftflöde.
Montering av kolfilter
Gäller endast vid återcirkulation.
Fäll ner filterkassetten.
Montera kolfiltret så att det täcker motorn (Fig. 8).
Referensmärket på kolfiltret ska matcha pilen som
är tryckt på fläkthuset och vrid sedan filtret medurs.
Fäll åter upp filterkassetten.
6
Fig. 6
Fig. 7
1
2
Fig. 8
Sisällysluettelo
Turvallisuustietoa ....................................................... 7
Liesituulettimen kuvaus.............................................. 8
Liesituulettimen käyttö ...............................................8
Hoito ja puhdistus ....................................................... 8
Jos liesituuletin ei toimi .............................................. 9
Tekniset tiedot .......................................................... 10
Asennus .................................................................... 10
Näin tulkitset käyttöohjetta
Seuraavat symbolit löydät tekstistä käyttöohjeen
sivuilla:
Turvallisuustietoa.
Yksityiskohtaiset ohjeet laitteen
käyttämiseksi.
Turvallisuustietoa
Liesituuletin on tarkoitettu vain normaaliin kotitalouskäyttöön. Se täyttää kansainväliset
turvallisuusmääräykset ja laatustandardit. Turvallisuustoimenpiteet eivät voi kuitenkaan kokonaan poistaa
kaikkia tapaturmavaaroja.
Lue sen vuoksi huolellisesti ohjeet, neuvot ja varoitustekstit ennen liesituulettimen asennusta ja käyttöönottoa.
Kiinnitä erityistä huomiota varoituskolmiolla merkittyihin teksteihin henkilö- ja esinevahinkojen välttämiseksi.
Säilytä käyttöohje ja anna se liesituulettimen mukana, jos se myydään tai luovutetaan toiselle henkilölle.
Asennus ja huolto
• Kaikki sähköasennukset on annettava valtuutetun
asentajan ja lieden asennus ammattitaitoisen
henkilön tehtäväksi. Jos työt tekee henkilö, jolla ei
ole riittäviä tietoja, liesituulettimen ominaisuudet
saattavat huonontua ja seurauksena saattaa olla
henkilö ja/ tai esinevahinkoja.
• Pienin sallittu etäisyys liesituulettimen alareunasta
sähkölieteen tai tasoon on 60 cm ja kaasulieteen tai
tasoon 75 cm.
• Varmista, ettei liesituulettimen liitäntäjohto joudu
puristuksiin asennettaessa.
• Liesituuletin on jännitteetön vain silloin, kun
pistoke tai sulake on irrotettu.
• Poistoilmaa ei saa johtaa kanavaan, jota käytetään
muulla kuin sähköllä toimivien laitteiden, esim.
öljypolttimen tai puulieden savukanavana.
Kun käytät tuuletinta
• Uppopaistettaessa tai sulatettaessa rasvaa,
parafiinia tai muita helposti syttyviä
elintarvikkeita liettä ei saa jättää ilman
valvontaa. Mahdollisen palon sattuessa: Sulje
välittömästi liesituuletin ja käännä keittoalueen/levyn vääntimet nolla-asentoon HUOM!
Tukahduta tuli kannella. Älä koskaan käytä
vettä.
• Tuulettimen alla ei saa liekittää. Se voisi
aiheuttaa palovaaran. Muista myös, että
paistorasva saattaa ylikuumetessaan syttyä
palamaan. Älä koskaan jätä paistinpannua ilman
valvontaa.
• Hygieenisyys- ja turvallisuussyistä
rasvasuodatin on puhdistettava säännöllisesti,
sillä keittoalueelle-/levylle tippuva rasva voisi
aiheuttaa palovaaran. Katso tarkemmin
käyttöohjeen kohdasta “Hoito ja puhdistus“.
Liesituulettimen romuttaminen
• Estä myös romutetun liesituulettimen
aiheuttamat tapaturmat. Irrota pistoke
pistorasiasta ja katkaise johto liesituulettimen
päästä. Kysy kunnallisesta jätehuollosta, minne
romutetun liesituulettimen voi toimittaa, tai ota
yhteys HUOLTOLUX:in huoltoneuvojaan.
7
Liesituulettimen kuvaus
0123
0
Vakiovarusteet
Liesituulettimen mukana tulevat:
Ruuvit asennusta varten.
Ø 120 jatkoputki läpällä.
Kansi Ø 120 ilmanpoistoon, jota ei käytetä.
Käyttöohjeet.
Seuraavat osat tilataan jälleenmyyjältä:
Hiilisuodatin: Hiilisuodatinta käytetään, kun ilma
kulkee ilmankiertojärjestelmään.
PNC 942 120 388.
Näin käytät liesituuletinta
Ohjaustaulu
Liesituulettimen etureunassa on nopeuden valitsin.
Parhaan tuloksen saavuttamiseksi suosittelemme
alhaista nopeutta normaaliolosuhteisiin ja suurta
nopeutta suurempien käry- ja höyrymäärien poistoon.
Voit valita kolmesta eri nopeudesta. Työvalaistuksena
on yksi kynttilälamppu (40 W / E-14 kanta).
Käyttökytkin on etupaneelissa.
Käynnistä tuuletin muutama minuutti ennen
ruoanlaiton aloittamista, niin että keittiöön muodostuu
alipaine. Ruoanlaiton jälkeen tuulettimen tulee toimia
vielä 15 minuuttia tai kunnes käry ja höyry on
hävinnyt.
Tuuleta oikein
Jotta liesituuletin toimisi oikein, keittiöön pitää
muodostua alipaine. Pidä sen vuoksi keittiön ikkunat
suljettuna tuulettimen käydessä. Sen sijaan on hyvä
pitää ikkunaa auki viereisessä huoneessa, kun
liesituuletinta käytetään.
Toiminnat
Valittavissa on kaksi toimintatapaa:
Puhallus hormiliitännän (lisävarusteet) ja
ilmanpoistokanavan läpi.
Ilmankierto hiilisuodattimen läpi (lisävarusteet).
Liesituuletinta ei saa asentaa muiden kuin
sähköllä tai kaasulla toimivien liesien
höyrynpoistoon (puu tms.). Noudata
virallisia ohjeita höyrynpoistoa
asennettaessa.
Kuva 1
Tärkeää tietää
Jos liesituuletinta käytetään samanaikaisesti esim.
avotakan kanssa, joka ottaa ilmaa sisätiloista,
seurauksena voi olla takaisinimu ja savun
tunkeutuminen huoneeseen. Tähän auttaa ikkunan
avaaminen. Ilmiötä ei esiinny, kun
liesituulettimessa on hiilisuodatin.
Hoito ja puhdistus
Katkaise liesituulettimesta virta aina ennen
puhdistusta, joko irrottamalla pistoke tai
sulake.
Kuvun puhdistus
Käytä liesituulettimen ulkopuolen puhdistukseen
kosteaa liinaa ja mietoa puhdistusainetta. Älä käytä
puhdistukseen syövyttäviä, hankaavia tai helposti
syttyviä aineita.
8
Puhdista suodatin usein. Rasvakerros
suodattimessa tai keittiö-hormissa
aiheuttaa palovaaran, jos esim. lieden
keittolevy unohtuu päälle (tai keittolevyn/
-alueen ylikuumenemisen yhteydessä).
Rasvasuodattimien puhdistus
Rasvasuodattimet on puhdistettava kuukauden tai
kahden kuukauden välein käytöstä riippuen. Mitä
puhtaampi rasvasuodatin on, sitä paremmin se kerää
rasvaa. Irrota suodattimet seuraavasti (kuva 2):
Väännä suojalippa ulospäin.
Vapauta suodatinkasetti vääntämällä molempia
sulkukoukkuja auki ja vetämällä sitten kasettia
alaspäin etureunasta.
Vapauta suodatinpidikkeet kasetin sisäpuolelta ja
poista suodatin.
Rasvasuodatin koostuu alumiinilangoista, joihin rasva
tarttuu kiinni. Suodatin puhdistetaan kuumassa vedessä
rasvaa liuottavalla astianpesuaineella tai
astianpesukoneessa. Anna suodattimen kuivua ennen
takaisin asennusta.
Kuva 2
1
4
2
3
5
Hiilisuodattimen vaihto
Hiilisuodatinta ei voida puhdistaa, se on
vaihdettava puhdistustehon loputtua. Käyttöikä
riippuu käytöstä, mutta yleensä vaihtoväli on 4
kuukautta. HUOM! Älä unohda puhdistaa
rasvasuodatinta säännöllisesti.
Jos liesituuletin ei toimi
Ennen kuin otat yhteyttä huoltoon
Tarkista alla olevat kohdat, ennen kuin otat yhteyttä
huoltoon:
Onko sulake ehjä?
Onko pistoke pistorasiassa?
Onko ilmanpoistoletku oikein asennettu?
Onko rasvasuodatin puhdistettu?
Ovatko lamput ehjiä tai oikein asennettu?
Älä tee liesituulettimelle mitään, mikä voisi aiheuttaa
vahinkoa ihmiselle tai tuotteelle. Huollot ja mahdolliset
korjaukset on annettava valtuutetun huoltoliikkeen
tehtäväksi. Varmistaaksesi laitteesi moitteettoman
toiminnan, vaadi aina käytettäväksi sopivinta, siis
alkuperäistä varaosaa.
Korvaus huollosta voidaan periä myös takuuaikana:
Aiheettomasta valituksesta.
Ellei käyttöohjeita ole noudatettu.
Takuu
Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei
takuuaikaa ole erikseen määritelty, noudatetaan
vallitsevaa lainsäädäntöä ja kansallisia määräyksiä.
Takuuehdot noudattavat vallitsevan lainsäädännön
mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska
takuun alkaminen määritetään ostopäivän mukaan.
Korvaus huollosta voidaan periä myös takuuaikana:
aiheettomasta huoltokäynnistä
ellei valmistajan laitteen asennuksesta, käytöstä
ja hoidosta antamia ohjeita ole noudatettu.
Lampun vaihto
Lamppua vaihdettaessa, liesituulettimen pitää olla
suljettu.
Laske suodatinkasetti alas.
Vaihda rikkinäinen lamppu uuteen.
Huolto ja varaosat
Huollot ja mahdolliset korjaukset on annettava
valtuutetun huoltoliikkeen tehtäväksi. Lähimmän
valtuutetun huoltoliikkeen numeron löydät
puhelinluettelon keltaisilta sivuilta tai soittamalla
numeroon 9700 - 2662 (1,90 mk/min + ppm).
Varmistaaksesi laitteesi moitteettoman toiminnan
vaadi aina käytettäväksi sopivinta, siis alkuperäista
varaosaa. Huollosta ja varaosien myynnistä vastaa
HUOLTOLUX, Porissa, puh. (02) 622 3300.
Kopioi arvokilvestä tuotteen tiedot alla olevaan
kohtaan, niin ne löytyvät helposti, jos sinun pitää
ottaa yhteys huoltoliikkeeseen.
Kuluttajaneuvonta.
Tuotettasi tai sen käyttöä koskeviin kysymyksiin
saat vastauksen kuluttajaneuvonnastamme
soittamalla numeroon 0600-90699 (0,62 mk/min. +
ppm).
9
Tekniset tiedot
Mallimerkintä RLT 500
Ilmavirta Maksimi 168 m ³/h x) 112 m ³/h
Minimi 112 m ³/h
Ulkomitat Korkeus 152 mm
Leveys 499 mm
Syvyys 520 mm
Valaistus Maks. 40 W E-14
Rasvasuodattimet 1 kpl
Jännite 230 V
Kokonaisteho 160 W
x) Koskee hiilisuodattimella varustettua liesituuletinta (ilman kierrätys).
36
14
64
499
152
560
520
85
Kuva 3
119
37
Asennus
Pakkauksen purkaminen
HUOM! Tarkista, että liesituuletin on
vahingoittumaton. Mahdollisista kuljetusvaurioista on
välittömästi ilmoitettava myyjälle. Vaurioista, virheistä
ja mahdollisista puuttuvista osista on myös välittömästi
ilmoitettava myyjälle. Älä jätä pakkausmateriaalia
lasten ulottuville.
Sijoitus
Liesituuletin voidaan asentaa seinälle tai kaappiin.
Liesituuletin asennetaan sähkölieden tai keittotason
yläpuolelle minimikorkeudelle 60 cm. Minimikorkeus
kaasulieteen tai –tasoon on 75 cm (Kuva 4).
195
63
Min
60 cm
Min
75 cm
Sähköliitäntä
Liesituuletin liitetään suojamaadoitettuun pistorasiaan,
joka sijaitsee liesituulettimen yläpuolella. Liesituuletin
on varustettu liitosjohdolla, jossa on maadoitettu
pistoke ja liitetään 230 V.
10
Kuva 4
Liesituulettimen asennus kaappiin
(Kuva 6):
Poraa 4 reikää kaapin pohjaan.
Sahaa kaapin pohjaan reikä hormiliitäntäsarjaa
varten (ei silloin, jos tuuletin asennetaan
kiertoilmakäyttöön).
Ilmanpoisto: Kiinnitä ilmanpoistoputki ruuvilla
aukkoon jota käytetään ilmanpoistoon ja peitekansi
tolseen.
Ilmankierto: Asenna peitekansi
ilmanpoistoaukkoon liesituulettimen yläpuolelle.
Vie oheistetut neljä ruuvia kaapin sisäpuolelta
porattujen reikien läpi. Ruuvaa liesituuletin kiinni.
Liesituulettimen asennus seinään
(Kuva 7):
Poraa 3 kpl 8 mm Ø reikiä. Kaksl merkittyihin
kohtiin ylempään reikään ja yksi alempaan reikään
joko oikealle tai vasemmalle puolelle.
Aseta 3 ruuvitulppaa paikalleen.
Ruuvaa 2 kpl (5x45) ruuveja ylempään reikään
kirstämättä niitä loppun asti.
Ilmanpoisto: Kiinnitä ilmanpoistoputki ruuvilla
aukkoon, jota käytetään ilmapoistoon ja peitekansi
toiseen.
Ilmankierto: Asenna peitekansi
ilmanpoistoaukkoon liesituulettimen yläpuolelle.
Ripusta liesituuletin ruuveihin. Laske
suodatinkasetti alas ja kiinnitä ruuvit.
Varmista asennus ruuvaamalla yksi (5x45) ruuvi
alempaan reikään.
Open
Ø120 mm
Kuva 5
Hormiliitäntäsarjan asennus
Ei koske ilman kierrätystä. Täydellinen
hormiliitäntäsarja on lisävaruste. Ilmanpoistoletku
pujotetaan liesituulettimen poistoliitännän päälle ja
kiinnitetään letkunkiristimellä. Varmista, että letku on
mahdollisimman suorassa eikä estä kylmäsulkuläppien
liikkumista. Letku asennetaan höyrykanavan aukkoon
suukappaleen avulla, joka kuuluu hormiliitäntäsarjaan.
Hiilisuodattimen asennus
Koskee ainoastaan ilman kierrätystä.
Laske suodatinkasetti alas.
Asenna hiilisuodatin siten, että se peittää moottorin
(Kuva 8). Hiilisuodattimessa olevan viitemerkin
pitää sopia yhteen liesituulettimeen painetun nuolen
kanssa. Väännä suodatinta myötäpäivään.
Nosta kasetti takaisin.
Kuva 6
Kuva 7
1
2
Kuva 8
11
©1998 AB-HRT
Li03YC
Loading...
