Lue tämä käyttöohje huolellisesti läpi.
Kiinnitä erityistä huomiota ensimmäisillä sivuilla olevaan “Turvallisuusohjeita” -kappaleeseen. Säilytä tämä käyttöohje myöhempää käyttöä
varten. Anna käyttöohje laitteen mukana mahdolliselle uudelle omistajalle.
Tekstissä käytetään seuraavia symboleita:
Turvallisuusohjeet
1
Varoitus: Oman turvallisuutesi kannalta tärkeät ohjeet.
Huomautus: Ohjeet, jotka auttavat välttämään laitteen vioittumista.
Ohjeita ja käytännön vinkkejä
3
Ympäristöä koskevia tietoja
2
1. Nämä numerot ohjaavat sinua vaiheittain laitteen käytössä.
2. ...
3. ...
Painettu ympäristöystävällisesti valmistetulle paperille.
Ekologisesti ajatteleva toimii myös ekologisesti ...
Tämän laitteen turvallisuus täyttää yleisesti hyväksytyt tekniset säännöt ja laiteturvamääräykset. Lisäksi vastuullisena valmistajana haluamme tiedottaa seuraavista turvallisuusohjeista.
Sähköturvallisuus
• Vain valtuutettu asentaja saa suorittaa uuden laitteen asennuksen ja
liitännät.
• Ainoastaan koulutettu ammattihenkilö saa suorittaa korjauksia laitteeseen. Asiaankuulumattomat korjaustyöt saattavat aiheuttaa vakavia vaaratilanteita. Käänny korjausasioissa valtuutetun
huoltoliikkeen tai alan erikoisliikkeen puoleen.
Noudata näitä ohjeita. Muussa tapauksessa vahingon sattuessa takuu
3
ei ole voimassa.
• Kalusteisiin asennettavia laitteita saa käyttää vain, jos ne on kiinnitetty normien mukaisiin, sopiviin asennuskaappeihin ja työtasoihin.
Näin varmistetaan VDE-määräysten mukainen sähkölaitteiden kosketussuoja.
• Mikäli laitteeseen tulee toimintahäiriöitä, halkeamia, säröjä tai repeämiä:
– kytke kaikkien keittoalueiden virta pois,
– kytke keittotason sulake pois päältä tai irrota se.
Lasten turvallisuus
Keitettäessä tai paistettaessa keittoalueet kuumenevat. Pitäkää sen
takia pikkulapset loitolla käytettäessä laitetta.
Turvallisuus laitetta käytettäessä
• Laitetta saa käyttää vain kotitalouksissa tavalliseen ruuanlaittoon.
• Älä käytä keittotasoa huoneen lämmitykseen.
• Liitettäessä sähkölaitteita niiden läheisyydessä oleviin pistorasioihin
on noudatettava varovaisuutta. Liitinjohdot eivät saa joutua laitteen
kuumille osille.
• Ylikuumentuneet rasvat ja öljyt ovat helposti syttyviä. Jos valmistat
ruokia rasvassa tai öljyssä (esimerkiksi ranskanperunoita), valvo
kypsennystä.
• Käännä keittoalueet pois päältä aina käytön jälkeen.
4
Turvallisuus laitetta puhdistettaessa
Puhdistettaessa laitetta sen pitää olla pois päältä. Laitetta ei turvallisuussyistä saa puhdistaa höyrysuihkulaitteella tai painepuhdistimella.
• Lasikeraamisen levyn kehyksetön reuna kolhiutuu helposti. Toimi siis
varovasti käsitellessäsi kattiloita ja pannuja.
• Älä käytä keittoalueita tyhjien keittoastioiden kanssa tai ilman keittoastiaa.
• Lasikeraaminen materiaali kestää kuumentamista ja on hyvin lujaa,
muttei rikkoutumatonta. Erityisesti terävät ja kovat esineet, jotka putoavat keittolevylle, voivat aiheuttaa vaurioita.
• Älä käytä valurauta-astioita äläkä pohjastaan vaurioituneita, karkeita
ja huonopohjaisia kattiloita. Astian siirtäminen voi aiheuttaa naarmuja.
• Jos kuumalle keittoalueelle joutuu sokeria tai sokeripitoista ruokalajia, se on poistettava kaapimella kun se on vielä kuumaa. Jäähtyneen sokerimassan irrottaminen voi vaurioittaa pintaa.
• Kaikki kiinnisulavat esineet ja materiaalit, kuten muovit, alumiinifoliot
ja uunifoliot, on pidettävä poissa lasikeraamiselta pinnalta. Jos lasikeraamiselle pinnalle kuitenkin joutuu jotain tällaista, se on poistettava heti kaapimella.
5
2 Hävittäminen
Pakkausmateriaalin hävittäminen
• Kaikki pakkauksen osat ovat kierrätettävistä materiaaleista, foliot ja
vaahtomuoviosat on merkitty kierrätystä varten. Huolehdi pakkausmateriaalin ja mahdollisen vanhan laitteen asianmukaisesta hävittämisestä.
• Noudata kansallisia ja alueellisia säädöksistä ja materiaalimerkintöjä
(materiaalin erotteleminen, jätteen ja hyötyjätteen keräys).
Hävitysohjeita
• Laitetta ei saa hävittää tavallisen kotitalousjätteen mukana.
• Tietoja laitteiden keräysajoista ja -paikoista voit kysyä omasta kun-
nastasi tai kaupungistasi.
• Varoitus! Tee poistettavista kodinkoneista ennen hävitystä käyttökelvottomia irrottamalla verkkojohto.
6
Laitteesi tärkeimmät ominaisuudet
• Keraaminen keittotaso: Laitteessa on keraaminen keittotaso ja no-
peasti kuumenevat keittoalueet. Lämpöalueiden kuumenemisaika
on olennaisesti lyhyempi erityisen tehokkaiden säteilylämmittimien
ansiosta.
• Puhdistus: Keraamisen keittotason etuna tavanomaisiin keittotasoi-
hin verrattuna on sen helppo puhtaanapito. Tasainen pinta on
helppo puhdistaa (katso Kappale: “Puhdistus ja hoito”).
• Jälkilämmön merkkivalo: Jälkilämmön merkkivalo palaa, kun keit-
toalueen lämpötila on niin korkea, että palovammojen vaara
on olemassa.
7
Laitteen rakenne
Keittotason kuvaus
Kiinteä lämpöalue
1200W
Kiinteä lämpöalue
2100W
Jälkilämmön merkkivalot
joka lämpöalueelle
Ennen ensimmäistä käyttöä
Kiinteä lämpöalue
1700W
Kiinteä lämpöalue
1200W
Ensimmäinen puhdistus
Pyyhi keraaminen keittotaso kostealla liinalla.
Huomautus: Älä käytä voimakkaita, hankaavia puhdistusaineita, jotta
1
pinta ei vahingoittuisi!
8
Keittoalueen käyttö
Keittoalue voi surista lyhyesti käynnistämisen jälkeen. Se on kaikkien
3
keramiikkakeittoalueiden tyyppiominaisuus, eikä se vaikuta laitteen
toimintaan eikä kestoon.
Keittoalueiden käyttö, joka tapahtuu uunissa tai kytkinpaneelissa
3
olevilla keittolevyjen kytkimillä, on kuvattu tämän laitteen käyttöohjeessa.
Jälkilämmön merkkivalot
Keraamisessa keittotasossa on jälkilämmön merkkivalot. Jokaiselle
keittoalueelle on oma merkkivalonsa. Merkkivalo syttyy, kun vastaava
keittoalue on kuumentunut, jotta käyttäjä ei vahingossa koske kuumaan pintaan.
Keittoalueen poiskytkennän jälkeen jälkilämmön merkkivalo sammuu
vasta sen jälkeen, kun keittoalue on jäähtynyt.
Jälkilämpöä voi hyödyntää sulattamiseen ja ruokien lämpimänäpitoon.
2
Huomio! Palovammavaara on olemassa niin kauan kuin jälkilämmön
1
merkkivalo palaa.
Huomio! Sähkökatkon sattuessa myös jälkilämmön merkkivalo sam-
1
muu eikä jälkilämpöä siis tällöin ilmaista millään tavalla. Palovammojen vaara on kuitenkin edelleen olemassa. Tällaisen vaaran voi välttää
olemalla huolellinen ja tarkkaavainen.
9
Käyttö, taulukot, vihjeet
Keittoastiat
Mitä parempaa kattilaa käytät, sitä parempi on tulos.
• Hyvän keittoastian tunnistaa pohjasta. Pohjan tulisi olla mahdollisimman paksu ja tasainen.
• Huomioi ostaessasi kattiloita ja pannuja pohjan läpimitta. Valmistajat
ilmoittavat usein astian yläreunan läpimitan.
• Alumiini- tai kuparipohjaiset astiat saattavat jättää keraamiseen tasoon metallivärjäytymiä, jotka on vaikea tai mahdoton poistaa.
• Älä käytä valurautaisia tai pohjaltaan vaurioituneita kattiloita, jotka
ovat karkeita tai niissä on valupurseita. Kattilaa siirrettäessä saattaa
syntyä naarmuja.
• Kylminä ovat kattiloiden pohjat yleensä hieman
taipuneita sisäänpäin (koveria). Na eivät saa olla
missään tapauksessa taipuneita ulospäin (kuperia).
• Jos käytät erikoiskäyttöön tarkoitettuja keittoastioita (esim. painekattilaa, haudutuskattilaa, wokkipannua jne.), noudata niiden valmistajien
käyttöohjeita.
Energiansäästövinkkejä
2
Säästät arvokasta energiaa, kun otat huomioon seuraavat kohdat:
• Pane kattilat ja pannut keittoalueelle, ennen kuin kytket virran.
• Likaiset keittoalueet ja astioiden pohjat lisäävät
virrankulutusta.
• Käytä kattiloissa ja pannuissa kantta aina, kun se
on mahdollista.
• Käytä jälkilämpö hyväksi, esim. ruokien lämpimänä pitämiseen tai sulattamiseen. Kytke virta
pois keittoalueista ennen kypsennysajan loppumista.
• Keittoastian ja -alueen tulisi olla
yhtä suuria.
• Kun käytetään pika-keittokattiloita, lyhenee kypsennysaika jopa
50%.
10
Keittotason käyttöasetusten keskiarvoja
Seuraavan taulukon tiedot ovat suuntaa antavia. Kytkimen tarvittava
asento riippuu kattiloiden laadusta ja elintarvikkeiden tyypistä ja määrästä.
Kytkimen
asento
9
7-9
6-7
4-5keittäminen
3-4
2-3hauduttaminen
1-2sulattaminen
0jälkilämpö, virta pois
Kypsennys,
Jatkokypsen-
nysteho
alkukuumenta-
minen
voimakas
paistaminen
varovainen
paistaminen
höyryttäminen,
haihduttaminen
Soveltuu seuraaviin tarkoituksiin
suurien vesimäärien kuumennus, tuorepastan
keittäminen
ranskanperunoiden friteeraus,
lihan ruskistaminen, esim. gulassi,
paistaminen, esim. perunaohukkaat,
pihvien paistaminen
lihan, leikkeiden, Cordon bleu –pihvien
paistaminen
kyljykset, jauhelihapihvit, braatvursti, maksa
jauhosuurus, varovainen paistaminen
munat, munakas, friteeraus
suurempien ruokamäärien,
pataruokien ja keittojen keittäminen,
perunoiden höyryttäminen,
lihaliemen keittäminen
vihannesten tai,
lihan hauduttaminen
riisipuuron keittäminen
riisin tai maitoruokien hauduttaminen
(sekoita välillä),
pienempien peruna- tai vihannesmäärien
hauduttaminen,
valmisruokien lämmittäminen
munakkaat, muut munaruoat,
hollandaise-kastike,
ruokien lämpimänä pitäminen,
voin, suklaan, liivatteen sulattaminen
Suosittelemme, että käytät alkukuumennuksen tai -ruskistuksen yhte-
3
ydessä tehoa “9” ja jatkat sitten pitemmän valmistusajan vaativien
ruokien kypsennystä vastaavalla jatkoteholla.
11
Puhdistus ja hoito
Keittotaso
Huomautus: Puhdistusaineet eivät saa joutua kuumille keraamisille
1
tasoille! Kaikki puhdistusaineet pitää poistaa riittävällä määrällä puhdasta vettä, sillä muuten niillä voi olla syövyttävä vaikutus uudelleen
lämmitettäessä!
Älä käytä voimakkaita puhdistusaineita, kuten esim. grillin tai uunin
puhdistukseen tarkoitettuja sumutteita, karheita hankausaineita tai
naarmuttavia kattiloiden puhdistusaineita.
Puhdista keraaminen keittotaso jokaisen käytön jälkeen, kun se on
3
korkeintaan kädenlämmin. Näin vältät lian kiinnipalamisen.
Poista kalkki-, vesi- rasva- ja metallivärjäymätahrat tavallisilla keramiikan tai jaloteräksen puhdistukseen tarkoitetuilla aineilla (esim.
“Toprens”).
Keittotaso vain vähän likainen
1. Pyyhi kostealla pyyhkeellä, jossa on hieman käsitiskiainetta.
2. Kuivaa lopuksi puhtaalla pyyhkeellä. Tason pinnalle ei saa jäädä
puhdistusaineen jäämiä.
3. Puhdista koko keraaminen taso kerran viikossa perusteellisesti tavalli-
sella keramiikan tai jaloteräksen puhdistukseen tarkoitetulla aineella.
3. Irrota lika työntelemällä kaapimen
terää tason pinnalla.
Kaapimia ja keraamisen keittotason
3
puhdistukseen tarkoitettuja puhdistusainetta on saatavana alan liikkeistä.
12
1 Erityinen lika
1. Poista kiinnipalanut sokeri, sulanut
muovi, alumiinikelmu tai muut sulavat materiaalit lasiteräkaapimella vä-
littömästi niiden vielä ollessa
kuumia.
Huomautus: Huomio: Varo, ettet
1
polta itseäsi, kun puhdistat kuumaa
keittoaluetta lasiteräkaapimella!
2. Puhdista jäähtynyt keittotaso vielä
lopuksi tavallisesti.
Mikäli keittotaso on ehtinyt jäähtyä,
3
ennen kuin olet ehtinyt poistamaan siihen sulaneet materiaalit, kuumenna se uudelleen ennen puhdistusta.
Keraamisen tason naarmuja tai tummia tahroja, jotka ovat tulleet esim.
teräväreunaisista kattiloista, ei pysty poistamaan. Ne eivät kuitenkaan
vaikuta keittotason toimintakykyyn.
13
Mitä tehdä, jos ...
Häiriöiden poisto
Mahdollisesti kyseessä on vain pieni virhe, jonka voit itse korjata seuraavien ohjeiden avulla. Älkää suorittako mitään muita kuin allaolevan
ohjeiden mukaisia korjaustoimenpiteitä.
Varoitus! Ainoastaan koulutettu ammattihenkilö saa suorittaa korjauk-
1
sia laitteeseen. Asiaankuulumattomat korjaukset saattavat aiheuttaa
käyttäjälle vakavia vaaratilanteita. Käänny korjaustarpeen ilmetessä
valtuutetun huoltoliikkeen puoleen.
Mitä teen, jos ...
.... keittoalueet eivät toimi?
Kokeile
– ovatko asuntosi sulakkeet kunnossa (sulaketaulu). Jos sulake palaa
useita kertoja, ota yhteys ammattitaitoiseen sähköasentajaan.
– onko kyseinen keittoalue kytketty toimintaan ja onko tehotaso va-
littu.
– jos kyseessä on kaksoiskeittoalue: onko kyseinen keittoalueen osa
kytketty toimintaan.
Jos otat yhteyttä valtuutettuun huoltoliikkeeseen oman virhetoimintasi
vuoksi, huoltoteknikon käynnistä aiheutuvat kustannukset joudutaan
mahdollisesti veloittamaan myös takuuaikana.
14
Asennusohjeet
Huomautus! Vain valtuutettu asentaja saa suorittaa uuden laitteen
1
asennuksen ja liitännät.
Ole hyvä ja noudata tätä ohjetta; muutoin takuu raukeaa, jos laitteeseen ilmaantuu vaurioita.
Tekniset tiedot
Laitteen mitat
Leveys590 mm
Syvyys520 mm
Korkeus43 mm

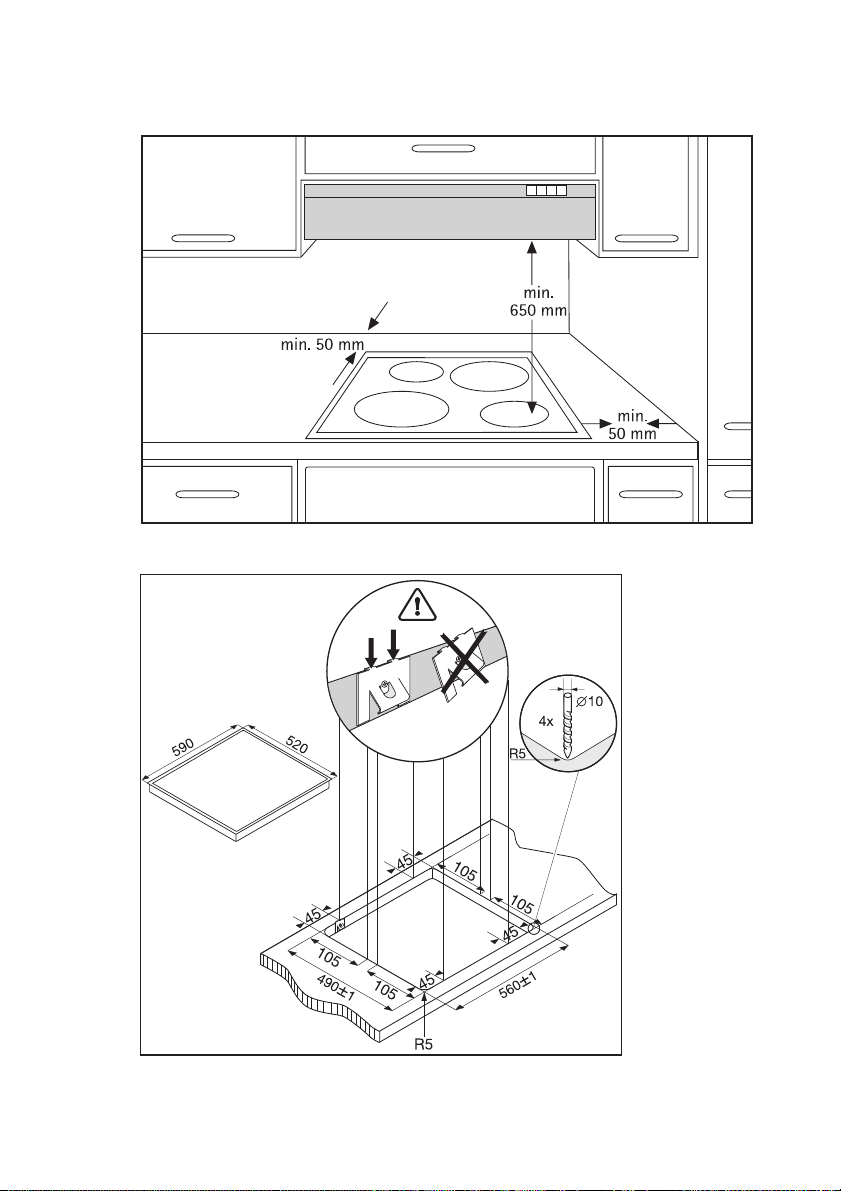

Asennusmitat
Leveys560 mm
Syvyys490 mm
Kulman sädeR5
Te ho
keittoalue vasemmalla edessä ø 210 mm2100 W
keittoalue vasemmalla takana ø 145 mm1200 W
keittoalue oikealla takana ø 180 mm1700 W
keittoalue oikealla edessä ø 145 mm1200 W
Jännite230 V ~
Kokonaisliitäntäteho maks.6,2 kW
15
Säädökset, standardit, direktiivit
Tämä laite vastaa seuraavia standardeja:
• EN 60 335-1 ja EN 60 335-2-6
koskien kotitalouskäyttöön tai vastaavaan tarkoitettujen laitteiden
sähköturvallisuutta ja
• EN 60350 tai DIN 44546 / 44547 / 44548
koskien kotitalouksien sähköliesien, keittotasojen, uunien ja grillien
käyttöominaisuuksia.
• Sähköasennuksessa on tarpeen varusteet, jotka mahdollistavat lait-
teen kosketusväliksi vähintään 3 mm kaikkinapaisen verkosta erottamisen.
Tarkoitukseen soveltuvia erottimia ovat esimerkiksi LS-kytkimet, sulakkeet (ruuvisulakkeet ovat kannasta irrotettavia), FI-kytkimet ja releet.
• Tämä laite vastaa paloturvallisuussuojan osalta tyyppiä Y (EN 60 335-
2-6). Vain tämäntyyppisiä laitteita saa asentaa yksipuolisesti viereisiin
seiniin tai kaappeihin.
• Keittotason alle ei saa asentaa vetolaatikkoja.
• Asennuksessa on varmistettava kosketussuoja.
• Asennuskaapin tukevuuden on oltava DIN 68930 -määräysten mu-
kainen.
• Työtason sahauspinnat on suojattava kosteudelta tiivistämällä ne
tarkoitukseen sopivalla tiivistysaineella.
• Jos työtaso on laatoitettu, keittotason alustan saumat on täytettävä
kokonaan saumausaineella.
• Luonnon-, tekokivi- tai keramiikkalevyjen yhteydessä salpajouset on
liimattava tarkoitukseen soveltuvalla keinohartsi- tai kaksikomponenttiliimalla.
• Varmista, että alustan kehyksen tiiviste on kunnolla paikoillaan ja
että alustassa ei ole aukkoja. Ylimääräistä silikonitiivistemassaa ei
saa käyttää; se vaikeuttaa purkamista huollon yhteydessä.
• Purettaessa kouru nostetaan ylös painamalla alhaalta ylöspäin.
• Puhdista asennusaukon leikkauspinnat.
• Liimaa laitteen mukana toimitettu toiselta puolelta liimautuva tiivis-
tysnauha asennusaukon yläreunalle leikkauspintaa pitkin. Leikkauskohdan tulee olla sivun keskellä. Katkaisun jälkeen (varaa muutama
millimetri ylimääräistä) työnnä molemmat päät toisiaan vasten.
17
Sähköliitännät
• Tarkista ennen sähköliitäntöjen suorittamista, että laitteen nimellis-

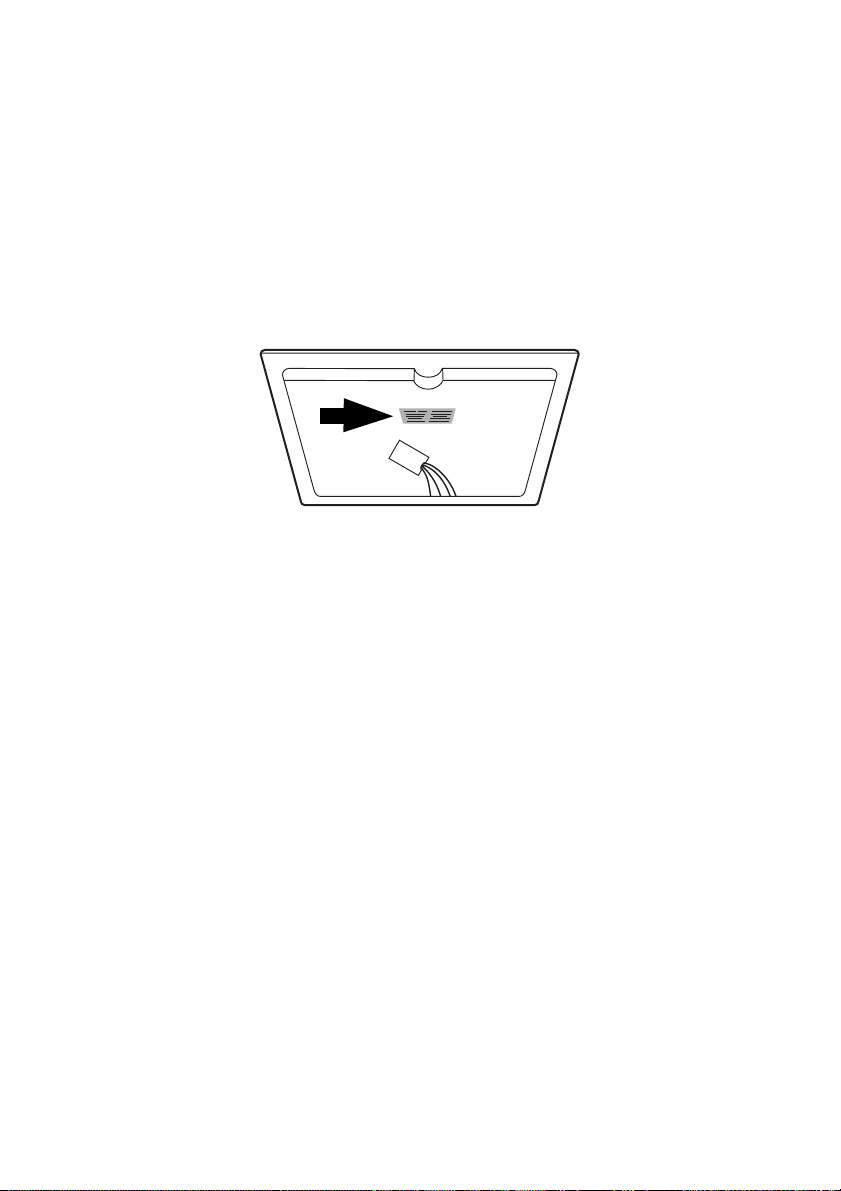

jännite (tyyppikilvessä mainittu jännite) vastaa asuntosi verkkojännitettä ja yhdistelmälaitteen nimellisjännitettä. Tyyppikilpi on kiinnitetty
uunin pinnoitteeseen alapuolelle.
• Liitä keittotason liittimet uunin tai kytkentäkotelon vastaaviin tuloliit-
timiin varmistaen, että ne ovat tiukasti kiinni. Työnnä liitäntäjohtoa sivulle päin uunin kannen päälle.
• Kun laite on liitetty sähköverkkoon, kaikkien keittolevyjen toiminta
1
on tarkístettava kääntämällä ne vuorotellen niiden suurimpaan asentoon noin 30 sekunnin ajaksi.

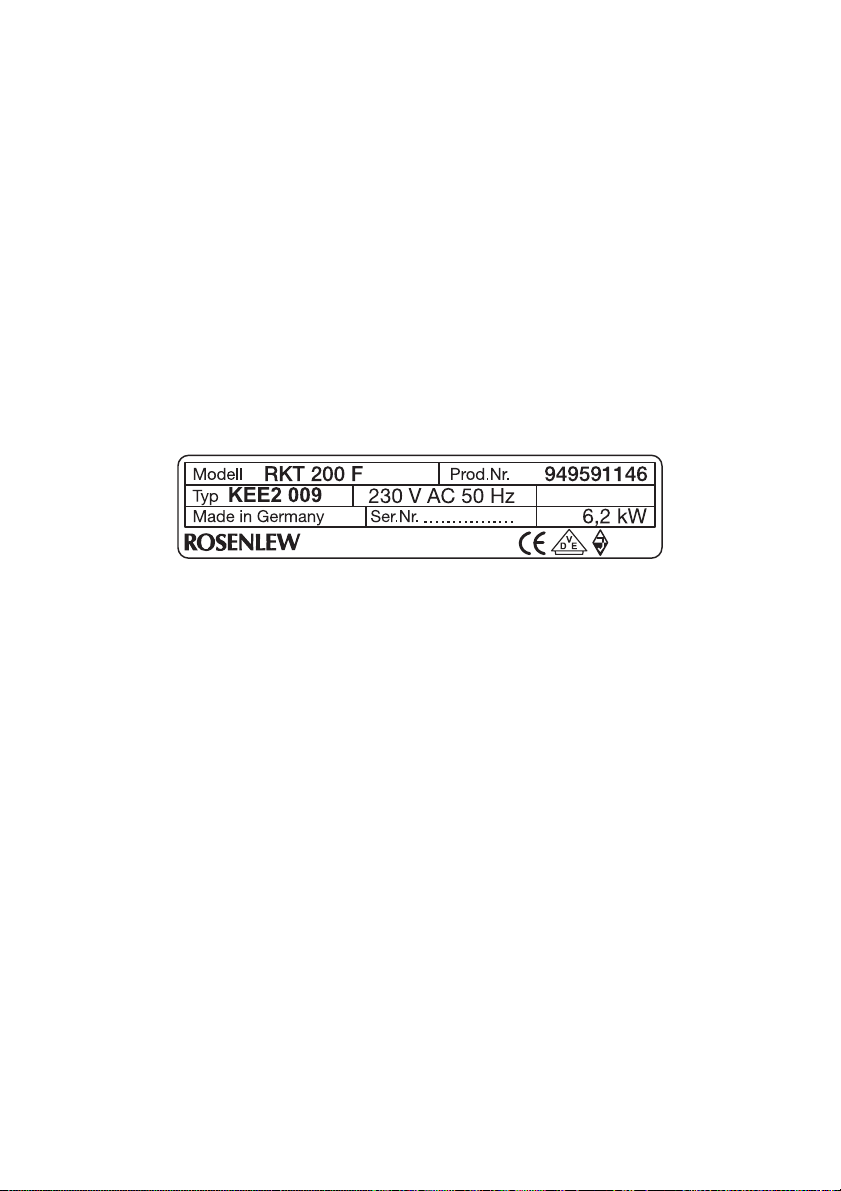

Arvokilpi
18
Tak uu eh do t
Suomi
Ta ku u
Tuotteella on kahden (2) vuoden takuu. Takuuehdot noudattavat alan yleisiä
ehtoja ja niitä on saatavissa myyjäliikkeestä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan.
Korvaus huollosta voidaan periä myös takuuaikana:
* aiheettomasta valituksesta
* ellei käyttöohjetta ole noudatettu
EU-maat
Laitteella on käyttömaan lainsäädännön mukainen takuu.
Kuljetusvauriot
Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle.
19
Huolto ja varaosat
Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen
numeron löydät soittamalla numeroon 0200-2662 (0,1597
mk/min)+pvm) .*
Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.
* Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen
tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää
ottaa yhteys huoltoliikkeeseen.
Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597
min (0,95mk/min)+pvm).
g/
21
Montering / Laitteen asentaminen
45
46
Demontering/Purkaminen
47
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
