Turvallisuustietoa
Lue oheiset turvaohjeet huolellisesti ennen laitteen asennusta ja käyttöönottoa.
Asennus
• Asennus ja sen aiheuttamat mahdolliset muutokset
ym. on annettava ammattitaitoisen sähköasentajan
tehtäväksi. Asennuksessa on noudatettava voimassa
olevia paikallisia säädöksiä.
• Laitetta ei saa muuttaa millään tavalla.
• Tarkista laitteen ja erityisesti verkkojohdon kunto
purettuasi pakkauksen. Jos laitteeseen on kuljetuksn
aikana syntynyt vaurioita, ota yhteys myyjäliikkeeseen.
Lapset
• Uuni on tarkoitettu aikuisten käyttöön, joten älä anna
lasten käyttää uunia ilman valvontaa. Älä anna lasten
leikkiä säätölaitteiden ja luukkujen kanssa.
• Katso, ettei lapsia ole läheisyydessä, kun käytät
uunia. Uunin pinnat kuumenevat ja pysyvät kuumina
jonkin aikaa käytön jälkeenkin. Uuniin koskeminen voi
aiheuttaa palovammoja.
Käyttö
• Uuni on tarkoitettu kotitaloudessa normaalisti tehtävään
ruoanlaittoon ja leipomiseen. Jos sitä käytetään muihin
tarkoituksiin, seurauksena saattaa olla henkilö- ja/tai
omaisuusvahinkoja. Tällöin eivät takuuehdot ole
voimassa.
• Tarkista, että kaikki vääntimet ovat pois päältä, kun
uuni ei ole käytössä.
• Käyttäessäsi jotain muuta sähkölaitetta uunin
välittömässä läheisyydessä varmista, ettei verkkojohto
joudu kosketuksiin uunin kuumenevien osien kanssa.
• Pysyttele aina riittävän välimatkan päässä
avatessasi uunin luukkua ruoanvalmistuksen aikana
tai sen päätyttyä, jotta sisään kerääntynyt höyry ja
kuumuus poistuvat uunista, etkä polta itseäsi.
• Uuni kuumenee käytön aikana ja on kuuma vielä
pitkään käytön päättämisen jälkeenkin. Varo
koskettamasta uunin sisällä olevia
lämmityselementtejä.
• Mikäli uuni ei toimi, katkaise jännitteensyöttö irrottamalla
sulake.
• Älä jätä ruokaa, esim. rasvaa tai öljyä sisältäviä astioita
uuniin. Ne saattavat aiheuttaa vahinkoa, jos uuni
kytketään vahingossa toimintaan.
• Kun käytät grillitoimintoa, aseta aina leivinpaperilla
suojattu uunipannu ritilän alle keräämään tippuva rasva
ja neste. Kaada pannulle hieman vettä välttääksesi
käryn ja epämiellyttävän hajun.
• Käytä aina patalappuja tai uunikintaita poistaessasi
paistoastioita uunista.
• Hygienian ja turvallisuuden takia uuni on pidettävä
puhtaana. Tarttuneet rasvaläikät ja muut tahrat antavat
lämmetessään käryä ja saattavat jopa syttyä tuleen.
• Katkaise uunin jännitteensyöttö irrottamalla sulake
ennen kuin aloitat puhdistamisen.
• Uunin puhdistaminen höyry- tai painepesurilla on
turvallisuussyistä kielletty.
• Jotkin uunin osista on suojattu kuljetusta varten
muovikelmulla, joka on poistettava ennen uunin
käyttöönottoa. Uuni toimii yksivaiheisella 230 V
jännitteellä
• Valmistaja ei ole vastuussa virheistä ja
vahingoista, jotka ovat aiheutuneet turvatoimien
laiminlyönnin seurauksena.
Huolto ja varaosat
• Huollot ja mahdolliset korjaukset on annettava
valtuutetun huoltoliikkeen tehtäväksi. Puutteellisesti
suoritettu työ saattaa heikentää uunin toimintaa ja
aiheuttaa henkilö- ja/tai omaisuusvahinkoja.
Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi
aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.
Ympäristönäkökohtia
• Hävitä laitteen pakkaukset asianmukaisella tavalla.
Hävittäessäsi käytöstä poistettua laitetta tee se
käyttökelvottomaksi ennen hävitystä. Irrota
verkkopistoke ja katkaise verkkojohto.
• Symboli , joka on merkitty tuotteeseen tai sen
pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä
talousjätteenä. Tuote on sen sijaan luovutettava sopivaan
sähkö- ja elektroniikkalaitteiden kierrätyksestä
huolehtivaan keräyspisteeseen. Tämän tuotteen
asianmukaisen hävittämisen varmistamisella autetaan
estämään sen mahdolliset ympäristöön ja terveyteen
kohdistuvat haittavaikutukset, joita voi aiheutua muussa
tapauksessa tämän tuotteen epäasianmukaisesta
jätekäsittelystä. Tarkempia tietoja tämän tuotteen
kierrättämisestä saa paikallisesta
kierrätyskeskuksesta, talousjätehuoltopalvelusta tai
liikkeestä, josta tuote on ostettu.
Säilytä tämä käyttöohje uunin läheisyydessä
mahdollista myöhempää tarvetta varten.
Luovuta se laitteen mukana mahdolliselle
seuraavalle omistajalle, jotta hän voi tutustua
uunin toimintaan.
Käyttöohjeessa käytetyt symbolit
Turvallisuustietoa
Vaiheittain etenevät toiminnot
)
Neuvoja ja vihjeitä
Ympäristönäkökohtia
16
Page 2
Sisällysluettelo
Käyttäjälle Asentajalle
Turvallisuustietoa 16
Uunin kuvaus 18
Ennen uunin käyttöönottoa 19
Uunin käyttö 20
Paistotaulukot 21
Hoito ja puhdistus 22
Ellei uuni toimi… 26
Huolto ja varaosat 27
Uunin kuvaus
Tekniset tiedot 28
Asennus 28
Tämä laite täyttää seuraavien EEC-direktiivien
vaatimukset:
-73/23 - 90/683 (pienjännitedirektiivi);
-89/336 (direktiivi sähkömagneettisesta
yhteensopivuudesta);
-93/68 (yleiset direktiivit)
sekä niiden seurannaismuutokset.
VALMISTAJA:
ELECTROLUX HOME PRODUCTS ITALY S.p.A.
Viale Bologna, 298
47100 FORLÌ (Italia)
6
4
5
3
2

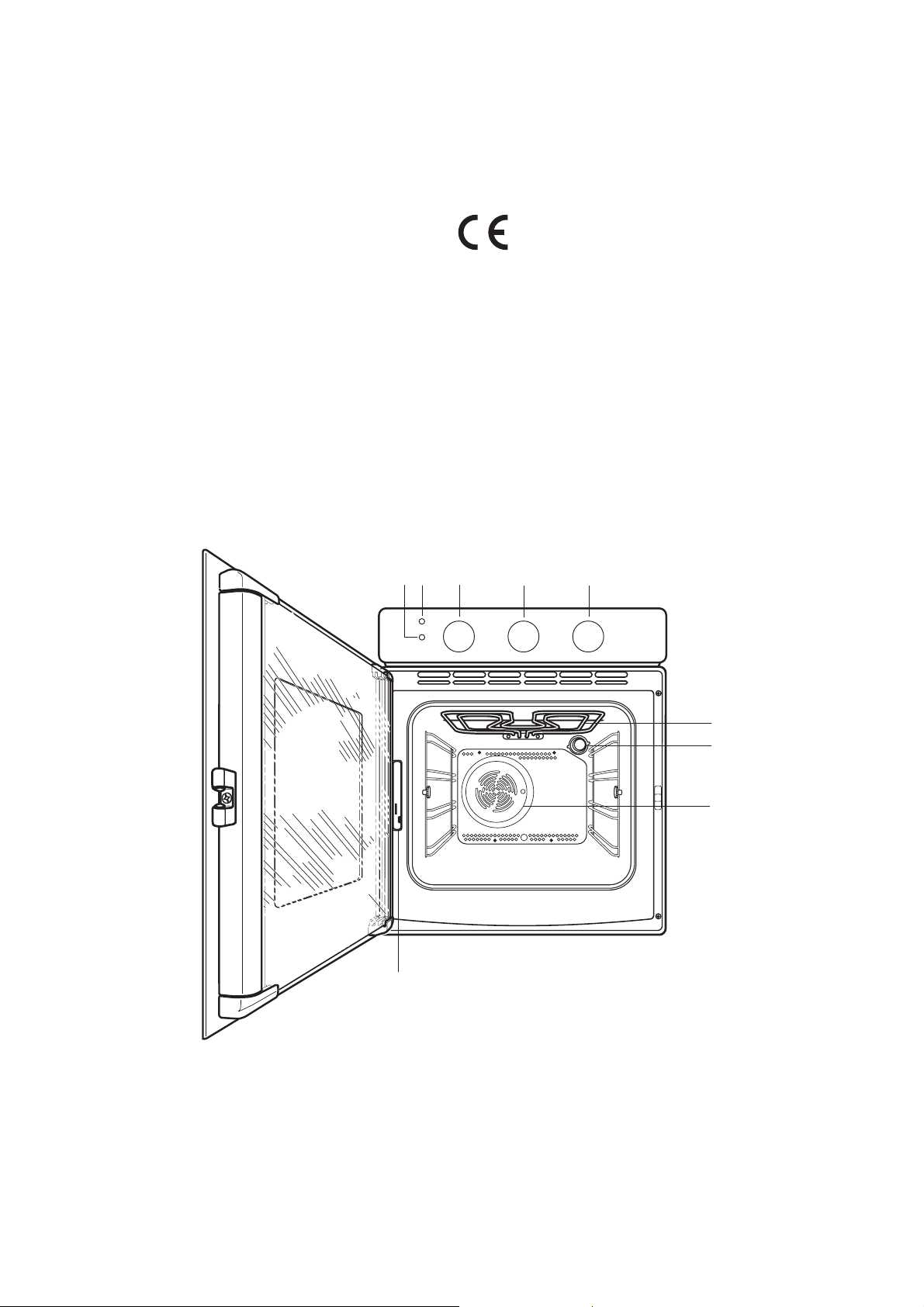

1. Toimintopaneeli
2. Uunin toimintoväännin
3. Ajastin
4. Uunin lämpötilan valitsin
5. Virran merkkivalo
7
8
9
10
6. Uunin merkkivalo
7. Grilli
8. Uunivalo
9. Kiertoilmapuhallin
10. Arvokilpi
17
Page 3
Uunin kuvaus
Toimintovääntimet (kuva 1)
Toimintovääntimessä voi olla seuraavia symboleja ja
toimintoja:
Uunivalo – Uunin lamppu syttyy, mutta
vastukset eivät kytkeydy toimintaan.
Ylä-/alalämpö – Ylä- ja alavastus
kytkettyinä.
Kiertoilma – mahdollisuus paistaa
samanaikaisesti usealla eri tasolla. Sopii
myös pakasteiden sulattamiseen.
Grilli – grillausvastus käytössä.
Lämpötilaväännin (kuva 2)
Valitse haluamasi lämpötila 50°C…max (230°C)
lämpötilavääntimellä.
Kuva 1
Termostaatin merkkivalo (°C)
Kun haluttu lämpötila on valittu, termostaatin merkkivalo
syttyy. Se palaa, kunnes uuni on saavuttanut asetetun
lämpötilan. Paistamisen aikana merkkivalo syttyy ja
sammuu, kun termostaatti kytkee vastusta päälle/pois
pitääkseen asetetun lämpötilan.
Uunin merkkivalo
Uunin merkkivalo syttyy aina, kun jokin vastus on kytketty
toimintaan.
Ajastin
Ajastimen (kuva 3) avulla voit valita valmistusajan.
Valmistusajaksi voidaan asettaa enintään 90 minuuttia.
Aseta ruoka uuniin ja valitse haluamasi toiminto
toimintovääntimellä sekä haluamasi lämpötila
lämpötilavääntimellä. Käännä sen jälkeen ajastimen
väännin ensin maksimiasentoon ja sitten takaisin
haluamasi valmistusajan kohdalle. Kun valmistusaika on
kulunut umpeen, kuuluu merkkiääni ja uuni kytkeytyy
automaattisesti pois toiminnasta.
Käännä lopuksi ajastin käsivalinta-asentoon sekä
uunin toiminto- ja lämpötilan väännin nolla-asentoon.
Kuva 2
Kuva 3
18
Page 4
Ennen uunin käyttöönottoa
Poista kaikki pakkausmateriaali, tarrat ja
suojamuovit ennen laitteen käyttöönottoa.
Pese uunin varusteet huolellisesti ennen
ensimmäistä käyttökertaa.
Kun uuni on asennettu paikalleen:
a) käännä lämpötilaväännin asentoon max.
b) käännä toimintoväännin asentoon ylä-/alalämpö ( ).
c) anna uunin kuumentua tyhjänä noin 45 minuuttia.
d) avaa ikkuna tuuletusta varten.
Tämän alkukuumennuksen aikana saattaa muodostua
epämiellyttävää hajua, koska pieniä määriä öljyä on
saattanut valmistusvaiheessa jäädä vastuksiin. Hajun
muodostuminen on täysin normaalia. Toista
alkukuumennus grilli- ja kiertoilmatoiminnoilla. Näiden
toimenpiteiden jälkeen anna uunin jäähtyä ennen kuin
pyyhit uunin sisäpinnat pehmeällä liinalla, joka on
kastettu lämpimään veteen ja käsitiskiaineeseen.
Avaa uunin luukku aina tarttumalla keskeltä
kahvaa (kuva 4).
Kuva 4
19
Page 5
Uunin käyttö
Käytä uunia ainoastaan luukku suljettuna.
Uunissa on järjestelmä, joka tuottaa luonnollisen
ilmankierron ja kierrättää höyryä jatkuvasti.
Tämän järjestelmän ansiosta ruoka voidaan valmistaa
kosteassa höyryssä, jolloin se pysyy pehmeänä sisältä
ja rapeana ulkopuolelta. Lisäksi kypsennysaika ja
energiankulutus vähenevät. Kypsennyksen aikana voi
muodostua höyryä, joka poistuu uunista, kun luukku
avataan. Tämä on täysin normaalia.
Pysy kuitenkin aina sopivan välimatkan päässä
avatessasi uunin luukkua ruoanvalmistuksen
aikana tai sen päätyttyä, jotta sisään kerääntynyt
höyry ja kuumuus poistuvat uunista, etkä polta
itseäsi.
Ylä-/alalämpö
Käännä uunin toimintoväännin ylä-/alalämmön symbolin
( ) kohdalle ja valitse haluamasi lämpötila
lämpötilavääntimellä.
Kiertoilma
Käännä uunin toimintovalitsin kyseisen tunnuksen
kohdalle ( ) ja aseta lämpötilanvalitsin haluamaasi
asentoon. Takaosassa oleva puhallin kierrättää sen
jälkeen kuumaa ilmaa uunissa.

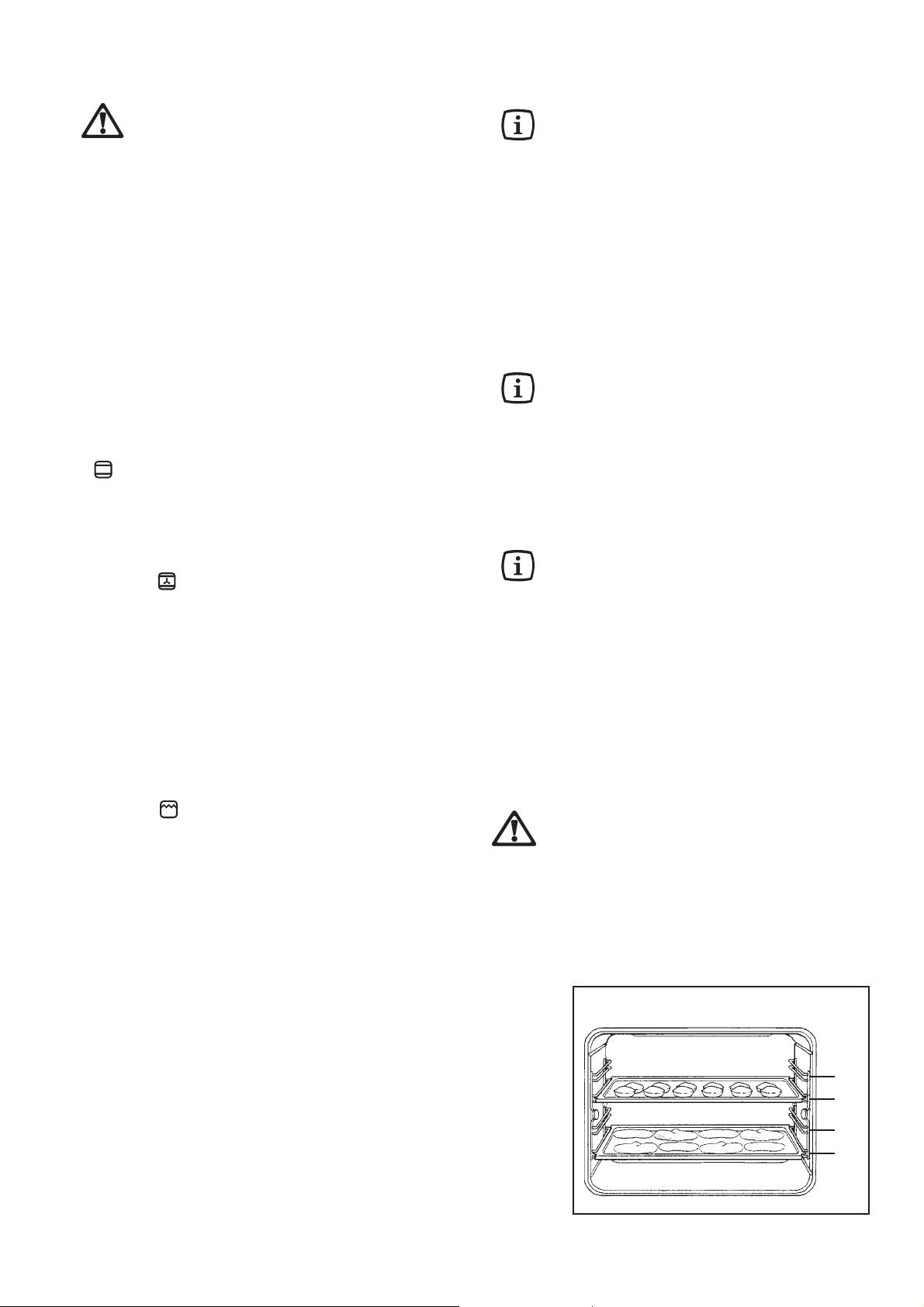

Jos haluat käyttää useampaa tasoa samanaikaisesti,
aseta pellit alimmaisille ja kolmanneksi alimmaisille
kannattimille (ks. kuva 5).
Mikäli käytät vain yhtä tasoa, aseta pelti tai ritilä alimmille
kannattimille.
Grillaus
Neuvoja ja vihjeitä kalan ja
lihan paistamiseen
Voit asettaa paistettavan lihan uuninkestävään astiaan
tai suoraan uuniritilälle. Aseta aina leivinpaperilla suojattu
uunipannu ritilän alle alimmille kannattimille keräämään
tippuva rasva ja neste. Kaada pannulle vettä estääksesi
epämiellyttävä käry.
Vaalea liha, kana ja kala paistetaan yleensä
keskilämpötilassa (150°C…175°C). Paistaessasi
punaista lihaa (hieman ruskistunut pinnalta ja kevyesti
paistunut sisältä) suosittelemme korkeampaa lämpötilaa
(200 °C…230°C) lyhyeksi ajaksi.
Neuvoja ja vihjeitä leivontaan
Kakut paistetaan yleensä keskilämpötilassa,
150°C…200°C.
Lyhyttä uunin esikuumennusta (n. 10 minuuttia)
suositellaan erityisesti kakkujen ja muiden leivonnaisten
paistamisen yhteydessä. Kun leivonnaiset on asetettu
uuniin, pidä luukku suljettuna koko paistoajan ja tarkkaile
paistotulosta luukun lasin läpi.
Neuvoja ja vihjeitä
grillaukseen
Grillatessasi lihaa tai kalaa aseta se hieman öljyllä
voideltuna suoraan uuniritilälle. Grillitoiminnoissa
ainoastaan ylävastus on kytkettynä toimintaan ja lämpö
tulee vain ylhäältä. Valitse kannattimet lihan tai kalan
paksuuden perusteella. Muista aina asettaa leivinpaperilla
suojattu uunipannu ritilän alle alimmille kannattimille
keräämään tippuva rasva ja neste. Kaada pannulle vettä
estääksesi epämiellyttävä käry.
Käännä uunin toimintoväännin haluamasi grillauksen
symbolin ( ) kohdalle ja valitse haluamasi lämpötila
lämpötilavääntimellä.
Grillatessasi lihaa tai kalaa levitä hieman öljyä niiden
pintaan. Aseta grillattava aina uuniritilälle. Valitse
kannattimet grillattavan ruoan paksuuden mukaan.
Aseta aina leivinpaperilla suojattu uunipannu ritilän alle
alimmille kannattimille keräämään tippuva rasva ja neste.
Kaada pannulle vettä estääksesi epämiellyttävä käry.
Sulatus
- Uunin sisälämpötila saattaa nousta 230°C:een.
Varmista, että kaikki uunissa käyttämäsi astiat yms.
kestävät kuumuutta.
- Valvo huolellisesti sellaisten ruokien valmistumista,
jotka sisältävät paljon rasvaa tai öljyä, koska ne
ylikuumentuessaan saattavat syttyä palamaan. Ole
myös varovainen liikutellessasi ruokia uuniin ja uunista
pois, jotta rasvaa tai öljyä ei pääsisi valumaan uunin
pohjalle. Puhdista pohjalle valunut rasva
mahdollisimman nopeasti välttyäksesi
epämiellyttävältä käryltä ja savulta.
Huomio! - Älä laita mitään esineitä uunin pohjalle
äläkä peitä pohjaa alumiinifoliolla käytön aikana,
sillä tämä voi aiheuttaa lämmön kerääntymisen,
joka vaikuttaa kypsennystulokseen ja vahingoittaa
uunin emalipintaa. Aseta pannut, kuumuutta
kestävät pellit ja alumiinifolio uunin kannattimille
asetetun ritilän päälle.
Kiertoilma
4
3
2
1
Kuva 5
20
Page 6
Paistotaulukot
Kypsennysajat eivät sisällä uunin esikuumennusta. Esilämmitä uunia noin 10 minuuttia ennen
kypsentämisen aloittamista.
Ylä-/alalämpö ja kiertoilma
PAINO
(g)
RUOKALAJI
Ylä-/alalämpö
Kannatin
4
3
2
1
Lämpötila
Kiertoilma
4
Kannatin Lämpötila
3
2
1
Paistoaika
HUOM!
minuutteina
KAKUT
Murokakku 2 170 2 (1 ja 3)* 160 20 ~ 30 Kakkuvuoassa
Juustotorttu 1 160 2 150 60 ~ 80 Kakkuvuoassa
Omenatorttu 1 180 2 (1 ja 3)* 170 40 ~ 60 Torttuvuoassa
Struudeli 2 175 2 150 60 ~ 80
Hillotorttu 2 175 2 (1 ja 3)* 160 30 ~ 40
Hedelmäkakku 1 175 1 160 45 ~ 60 Kakkuvuoassa
Sokerikakku 1 175 2 (1 ja 3)* 160 30 ~ 40 Kakkuvuoassa
Jouluinen kakku 1 170 1 160 40 ~ 60 Kakkuvuoassa
Luumukakku 1 170 1 160 50 ~ 60 Kakkuvuoassa
Pikkuleivät 2 175 2 (1 ja 3)* 160 25 ~ 35 Leivinpelti
Keksit 2 160 2 (1 ja 3)* 150 20 ~ 30 Leivinpelti
Marengit 2 100 2 (1 ja 3)* 100 90 ~ 120 Leivinpelti
Pikkupullat 2 190 2 (1 ja 3)* 180 12 ~ 20 Leivinpelti
Wiener-leivät 2 200 2 (1 ja 3)* 190 15 ~ 25 Leivinpelti
LEIVÄT JA PIZZAT
1000 Vehnäleipä 1 190 2 180 40 ~ 60 1-2 leipää
500 Ruisleipä 1 190 1 180 30 ~ 45
500 Sämpylät 2 200 2 (1 ja 3)* 175 20 ~ 35 6-8 sämpylää
250 Pizza 1 210 2 (1 ja 3)* 190 15 ~ 30 Leivinpelti
PAISTOKSET
Vihannespaistos 2 200 2 (1 ja 3)* 175 45 ~ 60 vuoassa
Lasagne 2 180 2 160 45 ~ 60 vuoassa
Cannelloni 2 200 2 175 40 ~ 55 vuoassa
LIHA
1000 Naudanliha 2 190 2 175 50 ~ 70 ritilällä
1200 Porsaanliha 2 180 2 175 100 ~ 130 ritilällä
1000 Vasikanliha 2 190 2 175 90 ~ 120 ritilällä
1500 Paahtopaisto
1500 puoliraaka 2 210 2 200 50 ~ 60 ritilällä
1500 kypsä 2 210 2 200 60 ~ 70 ritilällä
1500 täysin kypsä 2 210 2 200 70 ~ 80 ritilällä
2000 Porsaanlapa 2 180 2 170 120 ~ 150
1200 Lammas 2 190 2 175 110 ~ 130
1000 Broileri 2 190 2 175 60 ~ 80 kokonainen
4000 Kalkkuna 2 180 2 160 210 ~ 240 kokonainen
1500 Ankka 2 175 2 160 120 ~ 150 kokonainen
3000 Hanhi 2 175 2 160 150 ~ 200 kokonainen
1200 Kaniini 2 190 2 175 60 ~ 80 paloiteltu
1500 Jänis 2 190 2 175 150 ~ 200 paloiteltu
800 Fasaani 2 190 2 175 90 ~ 120 kokonainen
Lihamureke 2 180 2 160 40 ~ 60 vuoassa
KALA
1200 Taimen 2 190 2 (1 ja 3)* 175 30 ~ 40 3-4 kalaa
1500 Tonnikala/Lohi 2 190 2 (1 ja 3)* 175 25 ~ 35 4-6 filettä
Annetut paistolämpötilat ovat ohjeellisia. Nosta tai laske lämpötiloja tarvittaessa.
(*) Jos haluat käyttää paistamisessa useampia tasoja samanaikaisesti, aseta ruoat suluissa mainituille kannattimille.
21
Page 7
Paistotaulukot
Grilli
Kypsennysajat eivät sisällä uunin esikuumennusta. Esilämmitä uunia noin 10 minuuttia ennen
kypsentämisen aloittamista.
Määrä
RUOKA
Kpl Paino
Häränseläkkeet 4 800 3 max 12 ~ 15 12 ~ 14
Pihvit 4 600 3 max 10 ~ 12 6 ~ 8
Makkarat 8 — 3 max 12 ~ 15 10 ~ 12
Porsaankyljykset 4 600 3 max 12 ~ 16 12 ~ 14
Kana (puolitettu) 2 1000 3 max 30 ~ 35 25 ~ 30
Kebabit 4 — 3 max 10 ~ 15 10 ~ 12
Kananrinta 4 400 3 max 12 ~ 15 12 ~ 14
Hampurilaispihvit 6 600 3 max 10 ~ 15 8 ~ 10
Kala (fileet) 4 400 3 max 12 ~ 14 10 ~ 12
Voileivät 4-6 — 3 max 5 ~ 7 —
Paahtoleivät 4-6 — 3 max 2 ~ 4 2 ~ 3
Annetut paistolämpötilat ovat ohjeellisia. Nosta tai laske lämpötiloja tarvittaessa.
Kannattimet
Grilli
4
3
Lämpötila
2
1
Paistoaika
(minuutteina)
Yläpuoli
Alapuoli
Hoito ja puhdistus
Katkaise uunin jännitteensyöttö irrottamalla
sulake ja anna uunin jäähtyä kunnolla ennen
kuin aloitat puhdistamisen.
• Käyttäessäsi puhdistusaineita suihkepulloissa varo
suihkuttamasta puhdistusainetta vastuksiin tai
lämpötilatunnistimeen.
• Älä koskaan käytä uunin puhdistuksessa hankaavia
materiaaleja, teräsvillaa tai puhdistusaineita, joissa
on valkaisuainetta, sillä ne saattavat vaurioittaa emalia
ja luukun lasia.
Uunin sisäpinnat
Uunin emalinen sisäpinta on paras puhdistaa, kun uuni
vielä on hieman lämmin. Se kannattaa pyyhkiä joka
käytön jälkeen kostealla pehmeällä liinalla ja
astianpesuaineella. Ajoittain on tarpeen suorittaa
perusteellisempi pesu käyttäen uunin puhdistukseen
tarkoitettua ainetta.
Lujasti tarttuneisiin tahroihin kannattaa kokeilla
ruostumattoman teräksen puhdistusainetta tai hieman
lämmintä etikkaa.
Jos paistonesteitä tai muita ruoanvalmistuksen
ylikiehumisia roiskuu uunin emaliin, saattaa niistä
jäädä vaikeasti irrotettavia tahroja. Ne vaikuttavat
emalin kirkkauteen, mutta eivät uunin toimintaan.
Välttääksesi tahrojen kiinnipalamisen puhdista
uunin pinta huolellisesti jokaisen paistokerran
jälkeen.
22
Page 8
Uunin luukun puhdistus
Seuraavassa uunin luukun irrotusohjeessa oletetaan,
että luukku on kiinnitetty toimitustilan mukaisesti.
Jos uunin luukun kätisyyttä on vaihdettu,
huomaa, että ohjeessa mainitut vasen ja oikea
ovat päinvastoin.
Kuva 6. Pidä oikealla kädellä kiinni alumiinilistasta (A)
ja vedä vasemmalla kädellä kiinnike (B) irti
sisälaseista.
Vapauta kiinnike työntämällä sitä oikealle ja nosta
kiinnikettä sen jälkeen ylöspäin.
A
B
Kuva 6
A
Kuva 7. Irrota alumiinilista (A) kiinnikkeestä (C).
Kuva 8. Pidä vasemmalla kädellä tukevasti kiinni
sisälasista (D) ja vedä kiinnike (C) pois paikaltaan.
Varmista, että pidät lasista (D) tukevasti kiinni,
jotta lasi ei kallistu ja putoa.
C
Kuva 7
C
D
Kuva 8
D
Kuva 9. Pidä sisälasista (D) tiukasti kiinni kummallakin
kädellä ja vedä se pois paikaltaan liu’uttamalla
ylöspäin.
Kuva 9
23
Page 9
rotettuasi sisälasin puhdista uunin luukku ja lasit.
Puhdista uunin luukku kostealla sienellä ja kuivaa sen
jälkeen pehmeällä liinalla. Älä koskaan käytä teräsvillaa,
happoja tai hankaavia aineita, sillä ne saattavat
vahingoittaa uunin pintoja.
C
Puhdistettuasi osat asenna sisälasi takaisin
alkuperäiselle paikalleen.
Sisälasin (D) (viivat kyljissä) viivoitetun pinnan on
oltava uunin luukkua kohden siten, että kun
näkyvissä olevaa pintaa kosketetaan, painojäljen
hiukan tuntuva karheus ei tunnu käteen.
Asennettuasi sisälasin takaisin paikalleen aseta kiinnike
(C) paikalleen. Seuraavaksi:
Kuva 10. Aseta alumiinilistan (A) oikea pää kiinnikkeessä
(C) olevaan aukkoonsa.
Kuva 11. Aseta alumiinilistan (A) vasen pää kiinnikkeessä
(B) olevaan aukkoonsa. Työnnä kiinnike (B) nyt
alkuperäiselle paikalleen ja varmista, että kokoonpano
on oikein ja tukeva.
Uunin luukun kätisyys on vaihdettavissa.
Toimenpiteen saa suorittaa AINOASTAAN
valtuutettu ja asiantunteva henkilö. Emme
suosittele, että asiakas vaihtaa luukun kätisyyden
omatoimisesti.
A
B
Kuva 10
A
Ruostumatonta terästä tai alumiinia olevat mallit:
Puhdista uunin luukku kostealla sienellä ja kuivaa sen
jälkeen pehmeällä liinalla.
Älä koskaan käytä teräsvillaa, happoja tai hankaavia
aineita, sillä ne saattavat vahingoittaa uunin pintoja.
Noudata näitä ohjeita myös käyttöpaneelin
puhdistuksessa.
Uunin luukun tiiviste
Uunin asianmukainen toiminta on varmistettu uunin
sisäosan ympärille asennetun tiivisteen avulla.
• Tarkista tiivisteen kunto säännöllisin väliajoin.
Puhdista tiiviste tarvittaessa. Älä käytä hankaavia
puhdistusaineita.
• Jos tiiviste näyttää vahingoittuneelta, ota yhteys
paikalliseen huoltokeskukseen. Älä käytä uunia,
ennen kuin tiiviste on korjattu.
Kuva 11
24
Page 10
Uunin lampun vaihto
Tarkista, että uunin jännitteensyöttö on
katkaistu irrottamalla sulake ennen tämän
toimenpiteen suorittamista.
Uunin lampun täytyy täyttää seuraavat vaatimukset:
a) Kestää 300°C:n lämpötilaa.
b) Jännite 230 V – 50 Hz.
c) Teho 25 W.
d) Kanta E 14.
Vaihda lamppu seuraavalla tavalla (ks. kuva 12):
a) Työnnä lasikantta sisäänpäin ja käännä samalla
vastapäivään.
b) Irrota rikkinäinen lamppu.
c) Aseta uusi lamppu.
d) Kiinnitä lasikansi.
e) Kytke jännitteensyöttö asettamalla sulake
paikalleen.
Kuva 12
25
Page 11
Ellei uuni toimi…
Ellei uuni toimi kunnolla, tarkista seuraavat asiat, ennen kuin otat yhteyttä valtuutettuun huoltoliikkeeseen.
ONGELMA
Uuni ei kytkeydy toimintaan.
Uunin lämpötilan merkkivalo ei syty.
Uunin valo ei syty.
Ruoat paistuvat liian nopeasti tai niiden
paistuminen kestää liian kauan.
Uunin pintaan ja ruoan pintaan muodostuu
höyryä.
RATKAISU
Tarkista, että sekä uunitoiminto että lämpötila on valittuina.
tai
Tarkista, että jännitteensyöttö on kunnossa.
Valitse lämpötilavääntimellä haluamasi lämpötila.
tai
Valitse toimintovääntimellä haluamasi toiminto.
Valitse toimintovääntimellä haluamasi toiminto.
tai
Vaihda uunin lamppu tässä ohjeessa esitetyllä tavalla.
Lue tämä käyttöohje huolellisesti, erityisesti kohta “Uunin
käyttö”.
Älä jätä ruokia uuniin paistamisen päätyttyä kuin korkeintaan
15…20 minuutiksi.
26
Page 12
Huolto ja varaosat
Huollot, varaosatilaukset ja mahdolliset korjaukset on
annettava valtuutetun huoltoliikkeen tehtäväksi.
Lähimmän valtuutetun huoltoliikkeen numeron löydät
soittamalla numeroon 0200-2662 (0,1597 €/min) +
pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta
kohdasta “kodinkoneiden huoltoa”.
Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi
aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.
* Mainitse soittaessasi tuotteen merkki. Kopioi
arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne
löytyvät helposti, jos sinun pitää ottaa yhteys
huoltoliikkeeseen.
Malli (Model)............................................................
Tuotenumero (Prod.nr.)..............................................
Sarjanumero (Serial nr.) ............................................
Ostopäivä ................................................................
Kuluttajaneuvonta
Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat
vastauksen kuluttajaneuvonnastamme soittamalla
numeroon 0200-2662 (0,1597€/min) +pvm).
Voit olla yhteydessä kuluttajaneuvontaan myös
sähköpostitse osoitteessa carelux.fsh@electrolux.fi.
Takuu
Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei
takuuaikaa ole erikseen määritelty, noudatetaan
vallitsevaa lainsäädäntöä ja kansallisia määräyksiä.
Takuuehdot noudattavat vallitsevan lainsäädännön
mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska
takuun alkaminen määritetään ostopäivän mukaan.
Korvaus huollosta voidaan periä myös takuuaikana:
* aiheettomasta huoltokäynnistä
* ellei valmistajan laitteen asennuksesta, käytöstä ja
hoidosta antamia ohjeita ole noudatettu.
Eu-maat
Laitteella on käyttömaan lainsäädännön mukainen takuu.
Kuljetusvauriot
Tarkista pakkauksen purkamisen yhteydessä, ettei laite
ole vaurioitunut kuljetuksessa. Mahdollisista
kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle.
27
Page 13
Tekniset tiedot
Uunin ulkomitat
Korkeus
Leveys
Syvyys
Uunin sisämitat
Korkeus
Leveys
Syvyys
Tilavuus
Teho
Alavastus 1000W
Ylävastus 800 W
Koko uuni (ylä- ja alavastus) 1800 W
Grillivastus 1650 W
Uunin lamppu 25 W
Kokonaisteho (230 V – 50 Hz) 1850 W
Jännite (50 Hz) 230 V
600 cm
560 cm
550 cm
335 cm
395 cm
400 cm
53 l
Asennus
Laitteen asennuksen saa suorittaa ainoastaan
ammattitaitoinen henkilö, jolle nämä ohjeet on
tarkoitettu.
Laitteen sijoittaminen kalusteisiin ja sähköasennus
on annettava ammattitaitoisen sähköasentajan
tehtäväksi.
Asennuksessa on noudatettava voimassa olevia,
paikallisia määräyksiä sekä tässä käyttöohjeessa
annettuja ohjeita.
Kalusteisiin sijoittaminen
Kun uuni sijoitetaan kalusteisiin, on tärkeää, että
kalusteiden mitoitus ja materiaalit ovat oikeita. Materiaalien
tulee kestää lämpötilanvaihteluita.
Oikeanlaisella asennuksella on varmistettava, ettei
sähköliitoksiin tai muihin eristettyihin osiin pääse käsiksi.
Liitosten suojana olevia osia ei saa päästä irrottamaan
ilman työkaluja.
Uunia ei pidä asentaa jääkaapin ja/tai pakastimen suoraan
läheisyyteen, koska uunin lämpö vaikuttaa jääkaapin/
pakastimen toimintaan.
Kuva 13
Uunin mitat
Uunin mitat on esitetty kuvassa 13.
Mitat asennettaessa kaapistoon
Kaapiston mitat on esitetty kuvassa 14.
28
Kuva 14
Page 14
Mitat asennettaessa työtason
alle
Alakaapiston mitat on esitetty kuvassa 15.
Uunin kiinnittäminen
- Aseta uuni kaapistoon.
- Avaa uunin luukku ja kiinnitä uuni kaapistoon
neljällä puuruuvilla, jotka sopivat uunin kehyksen
reikiin (ks. kuva 16).
Jos uunin yläpuolelle asennetaan liesitaso, on
turvallisuussyistä näiden sähköliitännät suoritettava
erikseen. Uuni täytyy voida helposti kytkeä
jännitteettömäksi.
Sähköliitäntä
Asennus, mahdolliset uunin muutokset,
kaapelinpidentäminen ym. työt on annettava
ammattitaitoisensähköasentajan tehtäväksi ja
noudatettavavoimassaolevia määräyksiä.
Jos työt tekee henkilö, jollaei ole riittäviä tietoja, uunin
ominaisuudet saattavathuonontua ja seurauksena
saattavat olla henkilö-ja/taiesinevahingot.
Uuni toimitetaan liitosjohdolla varustettuna.
Jännite 230 V.
Kaikki sähkötyöt on tehtävä voimassa olevien
paikallistenmääräysten mukaan. Katso liitäntäkaaviota,
joka onliitäntärasiassa uunin takaosassa.
Kaapelit H07 RN-F, H05 RN-F, H05 RR-F, H05 VV-F,H05
V2V2-F (T90), H05 BB-F (3 x 1,5 mm2) on
hyväksyttytämän tyyppisen uunin kytkentään.
Kuva 15
Kuva 16
550 MIN
560 - 570
0
0
6
80÷100
HUOM! Asennettaessa uunia korkeaan kaappiin
onliitäntärasia asennettava uunin yläpuolelle tai
alapuolelle.
Asennettaessa uunia pöytätason alle on uunin
liitäntärasiaasennettava viereiseen kaappiin.
Kuva 17
29
Page 15
RK 3320
A
0,79 kWh
0,78 kWh
53,0
43 min.
41 min.
1130 cm²
30
Page 16
31
Page 17
From the Electrolux Group. The world’s No.1 choice.
Electrolux-koncernen är världens största tillverkare av hushållsmaskiner och utrustning för kök, rengöring samt skogs- och
trädgårdsskötsel. Mer än 55 miljoner produkter från Electrolux-koncernen (som kylskåp, spisar, tvättmaskiner, dammsugare,
motorsågar och gräsklippare) säljs varje år till ett värde av 120 miljarder kronor i över 150 länder runt hela världen.
From the Electrolux Group. The world’s No.1 choice.
Electrolux-konserni on maailman suurin keittiö-, siivous- ja puutarhakoneiden valmistaja.
Electrolux tuotteita myydään yli 150 maassa ympäri maailmaa vuosittain yli 55 miljoonaa kappaletta (mm. jääkaappeja, liesiä,
pesukoneita, pölynimureita, moottorisahoja, sekä ruohonleikkureita) n. 14 miljardin dollarin arvosta.
35690-2201 02/05
Grafiche MDM - Forlì
Loading...
