Rosenlew RJP4544 User Manual [fi]

Käyttöohje
Bruksanvisn‐
ing
Jääpakastin
Kyl-frys
RJP4544V RJP4544

Sisältö

Vihjeitä ja neuvoja Hoito ja puhdistus 9 Vianmääritys 10 Asennus 13 Tekniset tiedot 15
Oikeus muutoksiin pidätetään.

Turvallisuustiedot

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten.

Lasten ja taitamattomien henkilöiden turvallisuus

Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset,
sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat.
Älä anna lasten leikkiä laitteella.
Pidä kaikki pakkausmateriaalit lasten ulottumattomissa.
Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.
8

Yleiset turvallisuusohjeet

Laite on tarkoitettu käytettäväksi kotiympäristöissä ja vastaavissa
ympäristöissä, kuten:
maatalot, henkilöstön keittiöympäristöt liikkeissä, toimistoissa ja muissa
työympäristöissä
hotellien, motellien ja muiden majatalojen asiakkaiden
käyttöympäristöt.
Pidä kalusteen sisään asennetun laitteen syvennyksen tai kalustekaapin
ilmanvaihtoaukot vapaina.
Älä yritä nopeuttaa sulatusta mekaanisilla tai muilla sellaisilla välineillä,
joita valmistaja ei ole neuvonut käyttämään.
Varo vahingoittamasta jäähdytysputkistoa.
2
Älä käytä sähkölaitteita elintarvikkeiden säilytystiloissa, elleivät ne ole
valmistajan suosittelemaa tyyppiä.
Älä suihkuta vettä tai käytä höyryä laitteen puhdistamiseen.
Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja
puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.
Älä säilytä laitteessa räjähtäviä aineita, kuten syttyvien ponneaineiden
aerosolipulloja.
Jos virtajohto vaurioituu, sen saa vaaratilanteiden välttämiseksi vaihtaa
vain valmistaja, huoltoliike tai vastaava ammattitaitoinen henkilö.
Jos laitteessa on jääpalakone tai vesiautomaatti, täytä ne ainoastaan
juomavedellä.
Jos laite vaatii vesiliitännän, liitä se ainoastaan juomavesiverkostoon.
Syöttöveden paineen tulee olla välillä (minimi- ja maksimiarvo) 1 bar (0,1
MPa) ja 10 bar (1 MPa)

Turvallisuusohjeet

Asennus

VAROITUS! Asennuksen saa suorittaa
vain ammattitaitoinen henkilö.
• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja ohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä.
• Varmista, että ilmankierto on hyvä laitteen ympärillä.
• Odota vähintään 4 tuntia ennen kuin kytket laitteen sähköverkkoon. Täten öljy virtaa takaisin kompressoriin.
• Älä asenna laitetta lämmittimien tai liesien, uunin tai keittotasojen lähelle.
• Laitteen takaosa on asetettava seinää kohden.
• Laitetta ei saa asentaa suoraan auringonvaloon.
• Älä asenna tätä laitetta liian kosteisiin tai kylmiin tiloihin, kuten rakennustelineisiin, autotalliin tai viinikellariin.
• Kun siirrät laitetta, nosta sitä etureunasta, jottet naarmuta lattiaa.

Sähköliitäntä

VAROITUS! Tulipalo- ja sähköiskuvaara.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja. Ota muussa tapauksessa yhteyttä sähköasentajaan.
• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, etteivät sähköosat vaurioidu (esim. pistoke, virtajohto, kompressori). Ota yhteyttä huoltoliikkeeseen tai sähköasentajaan sähköosien vaihtamiseksi.
• Virtajohdon on oltava aina pistokkeen alapuolella.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

Käyttö

VAROITUS! Henkilövahinkojen,
palovammojen tai sähköiskujen tai tulipalon vaara.
• Älä muuta laitteen teknisiä ominaisuuksia.
• Älä aseta sähkölaitteita (esim. jäätelökoneita) laitteeseen, ellei valmistaja ole antanut lupaa niiden käyttöön.
• Varo, ettei jäähdytysputkisto vaurioidu. Se sisältää isobutaania (R600a), joka on hyvin ympäristöön
3
yhteensopiva maakaasu. Kyseinen kaasu on syttyvää.
• Jos jäähdytysputkisto vaurioituu, varmista, ettei huoneessa ole avotulta ja sytytyslähteitä. Huolehdi hyvästä ilmanvaihdosta.
• Älä anna kuumien esineiden koskea laitteen muoviosia.
• Älä aseta virvoitusjuomia pakastimeen. Muutoin juomasäiliöön muodostuu painetta.
• Älä säilytä tulenarkoja kaasuja tai nesteitä laitteessa.
• Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.
• Älä kosketa kompressoriin tai lauhduttimeen. Ne ovat kuumia.
• Älä poista pakastimen tuotteita tai kosketa niihin, jos kätesi ovat märät tai kosteat.
• Kun poistat mehujään laitteesta, älä syö sitä välittömästi. Odota muutama minuutti.
• Älä pakasta uudelleen jo sulaneita elintarvikkeita.
• Noudata pakasteiden pakkauksessa olevia säilytysohjeita.

Hoito ja puhdistus

VAROITUS! Virheellinen käyttö voi
aiheuttaa henkilövahinkoja tai laitteen vaurioitumisen.
• Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.
• Laitteen jäähdytysyksikkö sisältää hiilivetyä. Ainoastaan pätevä alan ammattilainen saa huoltaa yksikköä ja täyttää sen uudelleen.
• Tarkista sulamisveden poistoaukko säännöllisesti ja puhdista se tarvittaessa. Jos poistoaukko on tukossa, sulanut vesi kerääntyy laitteen pohjalle.

Hävittäminen

VAROITUS! Henkilövahinko- tai
tukehtumisvaara.
• Irrota pistoke pistorasiasta.
• Leikkaa johto irti ja hävitä se.
• Poista ovi, jotta lapset ja eläimet eivät voisi jäädä kiinni laitteen sisälle.
• Tämän laitteen jäähdytysputkistossa ja eristysmateriaaleissa ei ole otsonikerrokselle haitallisia aineita.
• Eristevaahto sisältää tulenarkaa kaasua. Kysy lisätietoa laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Älä vaurioita lämmönvaihtimen lähellä olevaa jääkaapin osaa.
4

Laitteen kuvaus

78
631 2 54

Laitteen kuvaus

Vihanneslaatikot
1
Jääkaapin hyllyt
2
Pulloteline
3
Käyttöpaneeli
4
Ovilokerot
5
Pullohylly
6
Pakastuslaatikot
7
Arvokilpi
8
5

Käyttö

1 2 3 4 5 6

Käyttöpaneeli

Pakastimen lämpötilan säädin
1
Hälytysmerkkivalo
2
Virran merkkivalo
3
QuickFreeze -merkkivalo
4
QuickFreeze / Hälytyksen kuittauspainike
5
Jääkaapin lämpötilan säädin
6

Laitteen käynnistäminen

1. Kiinnitä pistoke pistorasiaan.
Virran merkkivalo syttyy.
2. Kytke jääkaappi päälle.
Katso kohta "Jääkaapin kytkeminen päälle".
3. Kytke pakastin päälle.
Katso kohta "Pakastimen kytkeminen päälle".

Jääkaapin kytkeminen päälle

Jääkaappi kytketään toimintaan kääntämällä jääkaapin lämpötilan säädintä myötäpäivään keskiasentoon.

Pakastimen kytkeminen päälle

Pakastin kytketään toimintaan kääntämällä pakastimen lämpötilan säädintä myötäpäivään keskiasentoon.

Laitteen kytkeminen pois toiminnasta

1. Kytke jääkaappi pois toiminnasta.
Katso kohta "Jääkaapin kytkeminen pois toiminnasta".
2. Kytke pakastin pois toiminnasta.
Katso kohta "Pakastimen kytkeminen pois toiminnasta".
3. Irrota pistoke pistorasiasta. Virran merkkivalo sammuu.

Jääkaapin kytkeminen pois toiminnasta

Jääkaappi kytketään pois toiminnasta kääntämällä jääkaapin lämpötilan säädintä myötäpäivään asentoon "O".

Pakastimen kytkeminen pois toiminnasta

Pakastin kytketään pois toiminnasta kääntämällä pakastimen lämpötilan säädintä myötäpäivään asentoon "O".

Lämpötilan säätäminen

Lämpötila säätyy automaattisesti.
Jos sijoituspaikan lämpötila on korkea tai laite on täynnä ja laitteen lämpötilaksi on valittu alhaisin lämpötila, kompressori voi käydä jatkuvasti, jolloin takaseinään muodostuu huurretta. Tässä tapauksessa lämpötilan säätimet kannattaa kääntää korkeampaan lämpötilaan QuickFreeze-toiminnon aktivoimiseksi, automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee.
Lämpötilaa säädetään asettamalla lämpötilan säädin suurempien tai pienempien asetusarvojen kohdalle.
Keskiasento on yleensä sopivin asetus.
6
Huomioi lämpötilan säätämisessä seuraavat siihen vaikuttavat asiat:
• huoneen lämpötila
• oven avaamistiheys
• säilytettävien elintarvikkeiden määrä
• laitteen sijaintipaikka.

QuickFreeze -toiminto

Toiminto kytkeytyy automaattisesti pois toiminnasta 52 tunnin kuluttua.
Kytke toiminto QuickFreeze päälle painamalla QuickFreeze. QuickFreeze-toiminnon merkkivalo syttyy.
Voit poistaa toiminnon käytöstä milloin tahansa painamalla QuickFreeze. QuickFreeze-merkkivalo sammuu.

Päivittäinen käyttö

Korkean lämpötilan hälytys

Kun laitteen sisälämpötila kohoaa (esimerkiksi sähkökatkon vuoksi tai kun ovi on auki):
• hälytysmerkkivalo vilkkuu
• äänimerkki kuuluu.
Äänimerkin voi vaientaa painamalla hälytyksen kuittauspainiketta.
Kun lämpötila on palautunut normaaliksi, hälytysmerkkivalon vilkkuminen loppuu ja äänimerkki sammuu automaattisesti.
VAROITUS! Lue turvallisuutta koskevat luvut.

Ensimmäinen käynnistäminen

HUOMIO! Jätä laite pystyasentoon
vähintään 4 tunnin ajaksi ennen pistokkeen liittämistä pistorasiaan ja laitteen käyttöönottoa. Näin varmistetaan, että öljy palaa kompressoriin. Muutoin kompressori tai elektroniset komponentit voivat vaurioitua.

Pakasteiden säilyttäminen

Kun käytät pakastinta ensimmäistä kertaa tai pitkän käyttämättömän jakson jälkeen, anna laitteen toimia vähintään 2 tunnin ajan QuickFreeze-toiminnolla.
Jos pakastat suuren määrän elintarvikkeita, poista kaikki laatikot ja laita pakastettavat tuotteet lasihyllylle parhaan pakastustuloksen aikaansaamiseksi.
Jos pakastin sulaa vahingossa esimerkiksi sähkökatkon vuoksi, kun sähkö on ollut poikki pitempään kuin teknisissä tiedoissa (kohdassa Käyttöönottoaika) mainitun ajan, sulaneet elintarvikkeet on käytettävä nopeasti tai valmistettava ruoaksi, jonka jälkeen ne voidaan pakastaa uudelleen (kun ne ovat jäähtyneet).

Tuoreiden elintarvikkeiden pakastaminen

Pakastinosasto soveltuu tuoreiden elintarvikkeiden pakastamiseen sekä valmispakasteiden pitkäaikaiseen säilyttämiseen.
Kun pakastat pieniä määriä tuoreita elintarvikkeita, asetusta ei tarvitse muuttaa.
Kun pakastat tuoretta ruokaa, aktivoi QuickFreeze­toiminto vähintään 24 tuntia ennen elintarvikkeiden asettamista pakastinosastoon.
Aseta pakastettava tuore ruoka alalokeroa. 24 tunnin aikana pakastettavien elintarvikkeiden
enimmäismäärä on merkitty arvokilpeen, joka sijaitsee laitteen sisäpuolella.
Pakastusprosessi kestää 24 tuntia: tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.
Kun pakastuminen on päättynyt, palauta lämpötila normaaliin säilytyslämpötilaan (katso kohta "QuickFreeze-toiminto").
Tässä tilassa jääkaappiosaston lämpötila voi laskea alle 0 °C. Aseta lämpötilan säädin tällöin suuremman lämpötila­asetuksen kohdalle.

Sulatus

Pakasteet voidaan sulattaa ennen käyttöä jääkaapissa tai huoneen lämpötilassa riippuen siitä, kuinka nopeasti niitä tarvitaan.
7
Pienempiä paloja voidaan kypsentää myös jäisinä
2
1
3
1
2
suoraan pakastimesta otettuna. Kypsennys kestää tässä tapauksessa pitempään.

Siirrettävät hyllyt

Jääkaapin seinissä on kannattimia eri tasoilla, minkä ansiosta hyllyt voidaan sijoittaa halutulle tasolle.

Ovihyllyjen sijoittaminen

Ovihyllyt voidaan sijoittaa eri korkeuksille siten, että erikokoiset pakkaukset mahtuvat lokeroihin.
Vedä lokeroa varovasti nuolen suuntaan, kunnes se irtoaa kiinnikkeestään. Sijoita lokero sen jälkeen haluamallesi korkeudelle.

Pulloteline

Sijoita pullot valmiiksi asetettuun hyllyyn (avattava puoli laitteen etuosaan päin).

Pakastuslaatikoiden poistaminen

Pakastuslaatikoissa on pysäytin, joka estää laatikoiden irtoamisen ja putoamisen vahingossa. Kun haluat poistaa laatikon kokonaan pakastimesta, vedä laatikkoa itseäsi päin pysäyttimeen saakka ja ota laatikko sen jälkeen pois kallistamalla sen etuosaa ylöspäin.
Laatikko asetetaan takaisin paikalleen nostamalla kevyesti sen etuosasta siten, että laatikko menee pakastimen sisään. Kun laatikko on mennyt pysäyttimien ohi, työnnä se paikalleen.

Vihjeitä ja neuvoja

Normaalin toiminnan äänet

Seuraavat äänet ovat normaaleja käytön aikana:
• Kevyt loriseva tai pulputtava ääni jäähdytysaineen kierron aikana.
• Huriseva ja sykkivä ääni kompressorista jäähdytysaineen kierron aikana.
• Äkillinen rätisevä lämpölaajenemisen aiheuttama ääni laitteen sisältä (luonnollinen ja vaaraton ilmiö).
• Kevyt napsahdusääni lämpötilan säätimestä kompressorin kytkeytyessä päälle tai pois päältä.

Energiansäästövinkkejä

• Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen.
• Jos ympäristön lämpötila on korkea ja lämpötila on säädetty hyvin kylmäksi laitteen ollessa aivan
8
täynnä, kompressori voi käydä jatkuvasti, jolloin höyrystimeen muodostuu huurretta tai jäätä. Aseta lämpötilan säädin tässä tapauksessa lämpimämpään asetukseen sulatuksen käynnistämiseksi, jolloin voit säästää energiaa.
• Älä poista kylmävaraajia pakastimen korista.

Tuoreiden elintarvikkeiden säilytys

Noudata seuraavia ohjeita varmistaaksesi elintarvikkeiden parhaan mahdollisen säilyvyyden:
• Alä laita jääkaappiin lämpimiä ruokia tai haihtuvia nesteitä.
• Peitä ruoka kannella tai kääri folioon tms. erityisesti, kun ruoka on voimakastuoksuista.
• Sijoita elintarvikkeet jääkaappiin siten, että ilma pääsee kiertämään vapaasti niiden ympärillä

Säilytysohjeita

Vinkkejä:
• Liha (kaikki tyypit): pakkaa muovipusseihin ja laita vihanneslaatikon päällä olevalle lasihyllylle.
• Säilytä lihaa tällä tavoin korkeintaan muutama päivä.
• Kypsennetyt ruoat, kylmät ruoat, jne.: kannella ja aseta ne mille hyllylle tahansa.
• Hedelmät ja vihannekset: puhdista huolellisesti ja säilytä niille tarkoitetussa laatikossa/laatikoissa.
• Voi ja juusto: säilytä ilmatiiviissä rasioissa tai pakattuna alumiinifolioon tai muovipussiin mahdollisimman ilmatiiviisti.
• Pullot: säilytä pullot suljettuina joko pullotelineessä tai oven pullohyllyssä (jos varusteena).
• Banaaneita, perunoita, sipuleita ja valkosipuleita ei pidä säilyttää jääkaapissa pakkaamattomana.

Pakastusohjeita

Seuraavassa on muutamia tärkeitä ohjeita tehokkaan pakastamisen varmistamiseksi:
• 24 tunnin aikana pakastettavien elintarvikkeiden enimmäismäärä on merkitty arvokilpeen.
• Ruokien pakastuminen kestää 24 tuntia. Tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.
• Pakasta vain korkealaatuisia, tuoreita ja puhdistettuja elintarvikkeita.
• Jaa ruoka pieniin annoksiin, jotta se pakastuu nopeasti ja täydellisesti. Tällöin voit myöhemmin sulattaa vain tarvitsemasi määrän.
• Kääri elintarvikkeet alumiinifolioon tai pakkaa muovipusseihin mahdollisimman ilmatiiviisti.
• Älä anna tuoreiden pakastamattomien ruokien koskea jo pakastuneita tuotteita, jotta niiden lämpötila ei nouse.
• Vähärasvaiset elintarvikkeet säilyvät paremmin ja pitempään rasvaisiin ruokiin verrattuna. Suola vähentää elintarvikkeiden säilytysaikaa.
• Jos jääpaloja nautitaan suoraan pakastimesta otettuina, ne voivat aiheuttaa kylmävammoja.
• Merkitse pakastuspäivämäärä kaikkiin pakkauksiin, jotta voit helposti seurata säilytysaikoja.

Pakasteiden säilytysohjeita

Noudata seuraavia ohjeita varmistaaksesi laitteen parhaan suorituskyvyn:
• Tarkista, että kaupasta ostamasi pakasteet on säilytetty oikein.
• Laita pakasteet pakastimeen mahdollisimman nopeasti ostoksilla käynnin jälkeen.
• Älä avaa ovea usein, älä myöskään pidä ovea auki pitempään kuin on tarpeen.
• Sulatettu pakaste pilaantuu nopeasti eikä sitä saa pakastaa uudelleen.
• Älä käytä tuotetta pakkaukseen merkityn viimeisen käyttöpäivän jälkeen.

Hoito ja puhdistus

VAROITUS! Lue turvallisuutta koskevat luvut.

Säännöllinen puhdistus

Laite on puhdistettava säännöllisesti.
• Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella.
• Tarkista oven tiivisteet säännöllisesti ja pyyhi ne puhtaaksi.
• Huuhtele ja kuivaa huolellisesti.
Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja/tai kaapeleita. Älä käytä puhdistusaineita, hankausjauhetta, voimakastuoksuisia puhdistustuotteita tai kiillotusvahaa sisätilojen puhdistamisessa, sillä tällaiset tuotteet vahingoittavat pintoja ja jättävät voimakkaan tuoksun.
Puhdista laitteen takaosassa sijaitsevat lauhdutin (musta ritilä) ja kompressori harjalla. Tämä toimenpide parantaa laitteen suorituskykyä ja säästää energiaa.
Varo vahingoittamasta jäähdytysjärjestelmää. Kun siirrät laitetta, nosta sitä etureunasta, jottet naarmuta lattiaa.

Jääkaapin sulattaminen

Normaalikäytössä huurretta poistuu automaattisesti jääkaappiosaston höyrystimestä aina kompressorin pysähtyessä. Sulatusvesi valuu laitteen takana, kompressorin yläpuolella sijaitsevaan kaukaloon, josta se haihtuu.
Jääkaappiosaston kanavan keskellä oleva sulatusveden tyhjennysaukko on tärkeää puhdistaa säännöllisin väliajoin, jotta vettä ei tulvi yli ja tipu ruokien päälle. Käytä puhdistuksessa mukana toimitettua välinettä, joka on kiinnitetty tyhjennysaukkoon.
9

Pakastimen sulattaminen

Pakastimen hyllyihin ja yläosastoon muodostuu aina jonkin verran huurretta. Sulata pakastelokero, kun huurrekerroksen paksuus on noin 3-5 mm. Voit nopeuttaa sulatusta laittamalla kuumaa vettä (ei kiehuvaa) sisältäviä astioita pakastimen sisään.
HUOMIO! Älä koskaan käytä teräviä metalliesineitä huurteen poistamisessa haihduttimesta, sillä tämä voi vahingoittaa sitä. Älä yritä nopeuttaa sulatusta mekaanisilla tai muilla välineillä, joita valmistaja ei ole neuvonut käyttämään. Pakasteiden lämpötilan nouseminen sulatuksen aikana voi lyhentää niiden turvallista säilytysaikaa.
1. Kytke laite pois toiminnasta ja irrota pistoke
pistorasiasta.
2. Poista pakastimesta kaikki elintarvikkeet, kääri ne
paksulti sanomalehteen ja laita viileään paikkaan.
3. Poista pakastimen vetolaatikot.
4. Laita laatikoiden ympärille eristävää materiaalia,
esimerkiksi huopia tai sanomalehtiä.
5. Jätä ovi auki ja aseta muovikaavin laitteen
alaosassa keskellä olevaan, sille tarkoitettuun
paikkaan. Aseta kaapimen varren alapuolelle astia, joka kerää sulatusveden.
6. Kaavi jää varoen pois, kun se alkaa sulamaan
(käytä puu- tai muovikaavinta).
7. Kun kaikki jää on sulanut, kuivaa sisäpinnat hyvin
ja laita kaavin talteen tulevia käyttökertoja varten.
8. Kytke laitteeseen virta ja siirrä pakasteet takaisin.
Aktivoi QuickFreeze-toiminto muutaman tunnin ajaksi, jotta se jäähtyy oikeaan säilytyslämpötilaan mahdollisimman pian.

Jos laitetta ei käytetä pitkään aikaan

Jos laitetta ei ole tarkoitus käyttää pitkään aikaan, suorita seuraavat toimenpiteet:
1. Kytke laite irti verkkovirrasta.
2. Ota kaikki ruoat pois
3. Sulata (jos tarpeen) ja puhdista laite sekä kaikki
sen varusteet.
4. Puhdista laite ja kaikki lisävarusteet.
5. Jätä ovi/ovet raolleen, jotta laitteen sisälle ei
muodostu epämiellyttävää hajua.
VAROITUS! Jos jätät laitteen päälle, pyydä jotakin toista henkilöä tarkistamaan kaappiin jätetyt elintarvikkeet aika ajoin, jotta ne eivät pilaannu esimerkiksi sähkökatkon sattuessa.

Vianmääritys

VAROITUS! Lue turvallisuutta koskevat luvut.

Käyttöhäiriöt

Ongelma Mahdollinen syy Korjaustoimenpide
Laite ei toimi lainkaan. Virta on katkaistu laitteesta. Kytke laitteeseen virta.
Pistoke ei ole kunnolla kiinni pis-
torasiassa.
10
Kiinnitä pistoke oikein pistorasiaan.
Ongelma Mahdollinen syy Korjaustoimenpide
Pistorasiaan ei tule jännitettä. Kokeile kytkemällä pistorasiaan jokin
toinen sähkölaite. Ota yhteys sähköa­sentajaan.
Laitteen käyntiääni on kova. Laitetta ei ole tuettu kunnolla pai-
kalleen.
Äänimerkki tai visuaalinen hälytys on päällä.
Valo ei syty. Lamppu on valmiustilassa. Sulje ja avaa ovi.
Kompressori käy jatkuvasti. Lämpötila on asetettu virheelli-
Laitteeseen on laitettu monia eli-
Huoneen lämpötila on liian kor-
Ruoka on pantu kodinkoneeseen
Laitteessa on liikaa huurretta ja jää­tä.
Pakastin on juuri kytketty päälle tai lämpötila on vielä liian korkea.
Laitteen lämpötila on liian korkea. Katso kohta "Ovihälytys" tai "Korkean
Laitteen lämpötila on liian korkea. Ota yhteyttä pätevään sähköasenta-
Lamppu on palanut. Lue ohjeet kohdasta "Lampun vaihta-
sesti.
ntarvikkeita samanaikaisesti.
kea.
liian lämpimänä.
Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta "Oven sulkemi-
QuickFreeze-toiminto on kytketty­nä.
Ovea ei ole suljettu oikein tai tii­viste on viallinen/likainen.
Veden poistoputken tulppaa ei ole asetettu oikein.
Elintarvikkeita ei ole pakattu kun­nolla.
Lämpötila on asetettu virheelli­sesti.
Tarkista, onko laite vakaa.
Katso kohta "Ovihälytys" tai "Korkean lämpötilan hälytys".
lämpötilan hälytys".
jaan tai paikalliseen valtuutettuun huol­topalveluun.
minen".
Lue ohjeet Käyttö-luvusta.
Odota muutama tunti ja tarkista lämpö­tila uudelleen.
Katso ilmastoluokan taulukko arvokil­vestä.
Anna ruoan jäähtyä huoneen lämpöti­laan ennen pakastamista.
nen".
Katso kohta "QuickFreeze-toiminto".
Lue ohjeet kohdasta "Oven sulkemi­nen".
Aseta veden poistoputken tulppa oi­kein.
Pakkaa ruoat oikein.
Lue ohjeet Käyttö-luvusta.
11
Ongelma Mahdollinen syy Korjaustoimenpide
Kompressori ei käynnisty heti QuickFreeze-painikkeen painamis­en tai lämpötilan muuttamisen jälkeen.
Vettä valuu jääkaapin sisälle. Veden tyhjennysaukko on tukos-
Vettä valuu lattialle. Sulatusvesiaukkoa ei ole liitetty
Lämpötilaa ei voi säätää. QuickFreeze tai QuickChill-toi-
Ovi on kohdistettu virheellisesti tai se on ilmanvaihtosäleikön tiellä.
Laitteen lämpötila on liian alhainen tai korkea.
Tämä on normaalia, eikä tarkoita vikaa.
sa.
Elintarvikkeet estävät veden va­lumisen vedenkeruukaukaloon.
kompressorin yläpuolella olevaan haihdutusastiaan.
minto on kytketty päälle.
Laite ei ole oikein tasapainotettu. Katso kohta "Tasapainottaminen".
Lämpötilaa ei ole säädetty oikein. Säädä lämpötila korkeammaksi/alhai-
Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta "Oven sulkemi-
Ruoat ovat liian lämpimiä. Anna ruokien lämpötilan laskea huo-
Laitteeseen on lisätty paljon ruo­kia samalla kertaa.
Huurrekerroksen paksuus on yli 4-5 mm.
Ovea on avattu liian usein. Avaa ovi vain tarvittaessa.
QuickFreeze-toiminto on kytketty­nä.
Laitteen kylmän ilman kierto ei toimi.
Kompressori käynnistyy jonkin ajan kuluttua.
Puhdista veden tyhjennysaukko.
Tarkista, että elintarvikkeet eivät kos­keta takaseinään.
Kiinnitä sulatusveden poistoputki haih­dutusastiaan.
Kytke QuickFreeze tai QuickChill pois päältä manuaalisesti tai odota, kunnes toiminto nollautuu automaattisesti lämpötilan asettamiseksi. Katso kohta "QuickFreeze- tai QuickChill-toiminto".
semmaksi.
nen".
neen lämpötilaan ennen kuin laitat ruoat laitteeseen.
Aseta laitteeseen vähemmän ruokia yhdellä kertaa.
Sulata laite.
Katso kohta "QuickFreeze-toiminto".
Tarkista kylmän ilman kierto.
12
Jos ongelmaa ei ratkaista ohjeiden avulla, ota yhteyttä paikalliseen valtuutettuun huoltoliikkeeseen.

Oven sulkeminen

1. Puhdista oven tiivisteet.
2. Säädä ovea tarvittaessa. Lue ohjeet kohdasta
"Asennus".
3. Vaihda tarvittaessa vaurioituneet oven tiivisteet.
Ota yhteyttä valtuutettuun huoltoliikkeeseen.

Lampun vaihtaminen

2
1
A
min
100mm
20mm
min
100mm
B
C
1. Kytke laite irti verkkovirrasta.
2. Paina liikkuvaa osaa irrottaaksesi lampun
suojuksen (1).
3. Poista lampun suojus (2).
4. Vaihda lamppu samantehoiseen lamppuun, joka on
tarkoitettu erityisesti kodinkoneisiin.
5. Kiinnitä lampun suojus takaisin paikalleen.
6. Kytke laite verkkovirtaan.
7. Avaa ovi. Tarkista, että valo syttyy.

Asennus

VAROITUS! Lue turvallisuutta koskevat luvut.

Sijoittaminen

Asenna tämä laite kuivaan ja hyvin tuuletettuun sisätilaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa:
Ilmasto-
luokka
SN +10°C – 32°C
N +16 °C – 32°C
ST +16 °C – 38°C
T +16 °C – 43 °C
Ympäristölämpötila
Joissakin malleissa voi esiintyä toiminnallisia ongelmia, jos niitä käytetään kyseisen käyttövälin ulkopuolella. Virheetön toiminta taataan vain määritetyllä lämpötilavälillä. Jos laitteen asennuspaikan valitsemisessa on epäselvyyksiä, käänny jälleenmyyjän, asiakaspalvelumme tai lähimmän huoltopalvelun puoleen.

Sijainti

Käyttäjän on pystyttävä irrottamaan laite sähköverkosta. Asennuksen jälkeen pistokkeen on oltava helposti käyttäjän ulottuvilla.
Älä sijoita laitetta lämmönlähteiden, kuten lämpöpattereiden, boilereiden tms. lähelle tai suoraan auringonvaloon. Tarkista, että ilma pääsee kiertämään vapaasti laitteen takana. Jos laite sijoitetaan keittiökaapin alapuolelle, laitteen yläreunan ja
keittiökaapin välillä tulee olla vähintään 100 mm parhaan suorituskyvyn varmistamiseksi. Mahdollisuuksien mukaan tulee kuitenkin välttää sijoittamasta laitetta kalustekaapin alapuolelle. Laite voidaan säätää tarkasti vaakatasoon sen pohjassa olevan yhden tai useamman säätöjalan avulla.
Virheettömän toiminnan takaamiseksi yli 38 ºC ympäristölämpötilassa suosittelemme jättämään 30 mm vapaata tilaa laitteen sivujen ja muiden kalusteiden väliin.

Tasapainotus

Kun sijoitat laitteen paikalleen, tarkista, että se on vaakatasossa. Voit säätää laitteen vaakatasoon laitteen pohjassa etupuolella olevilla säätöjaloilla.

Sähköliitäntä

• Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taajuus vastaavat verkkovirran arvoja.
13
• Laite on kytkettävä maadoitettuun pistorasiaan.
2
1
4
3
5
6
7
8
10
9
180
o
11
12
13
Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon laite kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.
• Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu.
• Tämä kodinkone vastaa Euroopan yhteisön direktiivejä.

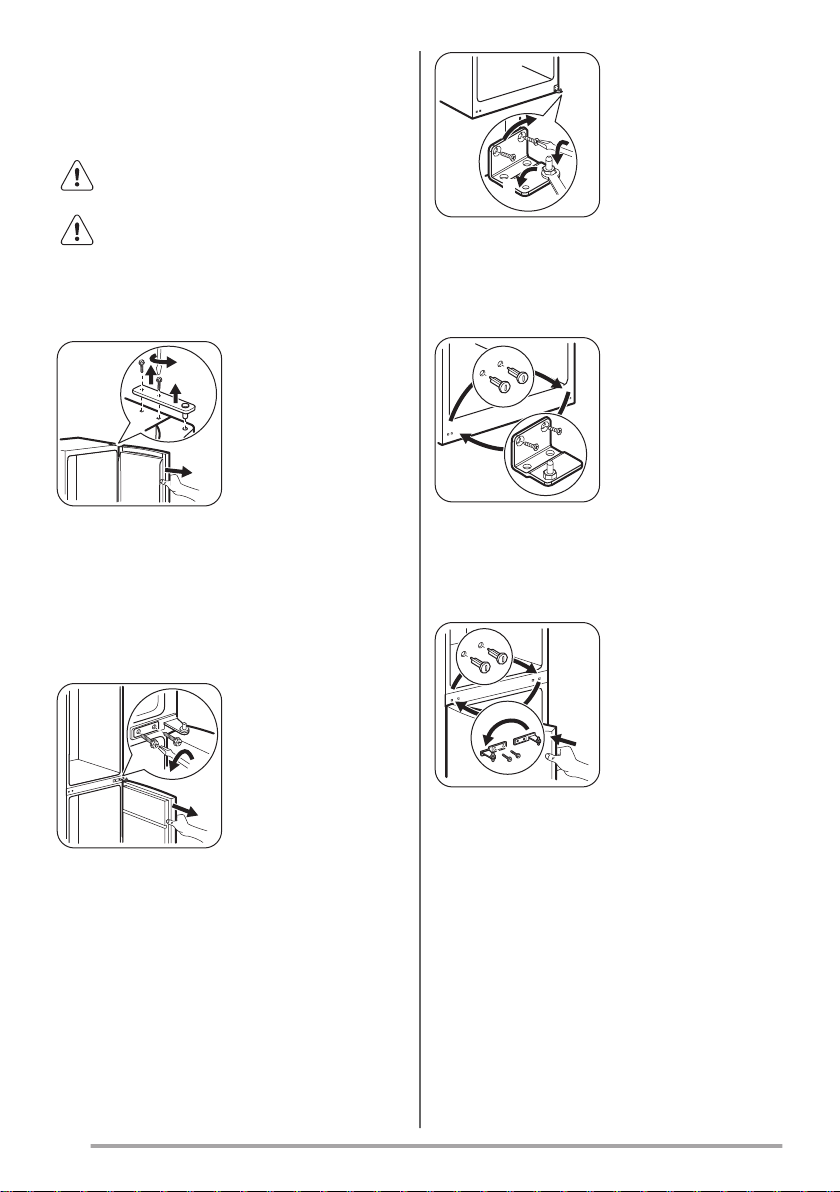

Oven kätisyyden vaihtaminen

VAROITUS! Irrota virtajohto
pistorasiasta ennen kuin aloitat mitään toimenpiteitä.
HUOMIO! Avautumissuunnan vaihdossa tarvitaan toinen henkilö, joka pitää laitteen ovia tukevasti toimenpiteiden aikana.
1. Avaa ovi ja tyhjennä hyllyt.
2. Ruuvaa auki oven yläsaranan (1) ruuvit.
Irrota alasaranan ruuvit ja poista sarana (8).
9.
10. Irrota alasuojuksen tapit ja ruuvaa ne vastakkaisen
puolen reikään (7).
11. Aseta alasarana vastakkaiselle puolelle ja kiinnitä
se ruuveilla (8).
12. Aseta alaovi alasaranan tappiin (9).
13. Irrota keskisuojuksen tapit ja ruuvaa ne
vastakkaisen puolen reikään (10).
14. Aseta keskisarana vastakkaiselle puolelle ja kiinnitä
se ruuveilla (11).
3. Poista ovi keskisaranan tapista (2).
4. Aseta yläsaranan suojus vastakkaisen puolen
reikiin.
5. Irrota ruuvit keskisaranasta (3).
6. Irrota kummankin oven yläosassa olevat tulpat ja
siirrä ne toiselle puolelle.
7. Poista alaovi alasaranan tapista (4).
8. Irrota alasaranan (5) tappi ja ruuvaa alasaranan
tappi (6) alasaranan vasempaan reikään.
14
15. Aseta yläovi keskisaranan tappiin (12).
16. Kiinnitä ovi yläsaranalla ja asenna se paikoilleen
ruuveilla (13).
17. Irrota oven kahvan suojukset (3). Irrota suojuksen
tapit (1).
18. Kierrä ylä- ja alakahva auki, aseta ja kiinnitä ne
vastakkaiselle puolelle (2).
2
2
3
3
1
1
Tarkista lopuksi seuraavat seikat:
• Kaikki ruuvit on kiristetty.
• Magneettitiiviste on tarttunut tiukasti kaappiin.
• Ovi avautuu ja sulkeutuu kunnolla.
Jos sijoituspaikan lämpötila on alhainen (esim. talvella), tiiviste ei mahdollisesti tartu hyvin. Odota tässä tapauksessa,
19. Asenna suojuksen tapit (pakattu käyttöohjeen
muovipussiin) vastakkaiselle puolelle.
että tiiviste kiinnittyy itsestään. Jos et halua suorittaa edellä kuvattuja toimenpiteitä itse, voit ottaa yhteyttä valtuutettuun huoltoliikkeeseen. Huoltoliikkeen ammattitaitoinen asentaja vaihtaa oven kätisyyden korvausta vastaan.

Tekniset tiedot

Tekniset tiedot

Korkeus mm 1845
Leveys mm 595
Syvyys mm 642
Lämmönnousuaika tuntia 26
Jännite V 230 - 240
Taajuus Hz 50
Tekniset tiedot on merkitty laitteen ulkopuolelle tai sisäpuolelle kiinnitettyyn arvokilpeen ja energiatarraan.
YMPÄRISTÖNSUOJELU
Kierrätä materiaalit, jotka on merkitty merkillä . Kierrätä pakkaus asettamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä
hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
15

Innehåll

Råd och tips Skötsel och rengöring 23 Felsökning 25 Installation 27 Teknisk information 29
Med reservation för ändringar.

Säkerhetsinformation

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

Denna produkt kan användas av barn från 8 års ålder och uppåt, och av
personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
Låt inte barn leka med produkten.
Håll allt förpackningsmaterial utom räckhåll för barn.
Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.
22

Allmän säkerhet

Produkten är avsedd att användas i hushåll och liknande
användningsområden som t.ex.:
Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöerAv gäster på hotell, motell, bed and breakfast och andra typer av
boendemiljöer
Se till att ventilationsöppningarna inte blockeras i produktens nisch eller i
inbyggnadsutrymmet.
Använd inga mekaniska verktyg eller andra medel för att påskynda
avfrostningsprocessen utöver de som rekommenderas av tillverkaren.
Var noga med att inte skada kylkretsen.
Använd inga elektriska apparater inne i förvaringsutrymmena såvida de
inte är av en typ som rekommenderas av tillverkaren.
Spruta inte vatten eller ånga för att rengöra produkten.
16
Rengör ugnen med en fuktig, mjuk trasa. Använd bara neutrala
rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt
bränsle i den här produkten.
Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens
servicerepresentant eller personer med motsvarande utbildning, för att undvika fara
Om produkten är försedd med en ismaskin eller vattenmaskin ska de
endast fyllas med vatten.
Om produkten kräver en vattenanslutning ska den endast anslutas till en
tillförselslang med drickbart vatten.
Vattentrycket (minimum och maximum) måste vara mellan 1 bar (0,1
MPa) och 10 bar (1 MPa)

Säkerhetsföreskrifter

Installation

VARNING! Endast en behörig person får
installera den här produkten.
• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Se till att luft kan cirkulera i produkten. Vänta minst 4 timmar innan du ansluter produkten
• till eluttaget. Detta för att oljan ska rinna tillbaka i kompressorn.
• Installera inte produkten nära element, spisar, ugnar eller hällar.
• Produktens bakre yta måste ställas mot väggen.
• Installera inte produkten där den står i direkt solljus.
• Montera inte den här produkten i områden som är för fuktiga eller för kalla, som t.ex. byggnadsförråd, garage eller vinkällare.
• När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

Elektrisk anslutning

VARNING! Risk för brand och elektriska
stötar.
• Produkten måste vara jordad.
Alla elektriska anslutningar ska göras av en behörig elektriker.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall kontakta en elektriker. Använd alltid ett korrekt installerat, stötsäkert och
• jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn). Kontakta service eller en elektriker för att ersätta skadade komponenter.
• Nätkabeln måste vara under stickkontaktens nivå.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

Användning

VARNING! Risk för skador, brännskador
eller elstötar.
• Ändra inte produktens specifikationer. Ställ inte elektriska produkter (t.ex. glassmaskiner) i
• produkten om inte tillverkaren uttryckligen säger att det är lämpligt.
• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.
17
• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.
• Låt inte varma föremål vidröra plastdelarna i produkten.
• Lägg inte in läskedrycker i frysfacket. Detta skapar tryck i dricksflaskan.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.
• Ta inte bort eller vidrör inte föremål från frysdelen om händerna är våta eller fuktiga.
• När du tar ut en glasspinne ur produkten ska du inte äta den direkt. Vänta några minuter.
• Frys inte mat igen som en gång tinats.
• Följ förvaringsanvisningarna på förpackningen till den frusna maten.

Skötsel och rengöring

VARNING! Risk för personskador och
skador på produkten föreligger.
• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

Avfallshantering

VARNING! Risk för kvävning eller
skador.
• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.
18

Produktbeskrivning

78
631 2 54

Produktöversikt

Grönsakslådor
1
Skåphyllor
2
Flaskhylla
3
Kontrollpanel
4
Dörrhyllor
5
Flaskhylla
6
Fryslådor
7
Typskylt
8
19

Användning

1 2 3 4 5 6

Kontrollpanel

Temperaturreglage för frys
1
Larmindikering
2
Strömindikatorlampa
3
QuickFreeze-indikator
4
QuickFreeze / Larmåterställningsknapp
5
Temperaturreglage för kyl
6

Slå på

1. Sätt i stickkontakten i eluttaget.
Motsvarande indikatorlampa tänds.
2. Slå på kylen.
Se ”Slå på kylen”.
3. Slå på frysen.
Se ”Slå på frysen”.

Slå på kylen

Slå på kylen genom att vrida kylens temperaturreglage medurs till en medelhög inställning.

Slå på frysen

Slå på frysen genom att vrida frysens temperaturreglage medurs till en medelhög inställning.

Stänga av

1. Stäng av kylen.
Se ”Stänga av kylen”.
2. Stäng av frysen.
Se ”Stänga av frysen”.
3. Dra ut stickkontakten ur eluttaget. Nätindikatorn slocknar.

Stänga av kylen

Stäng av kylen genom att vrida kylens temperaturreglage medurs till "O"-läget.

Stänga av frysen

Stäng av frysen genom att vrida frysens temperaturreglage medurs till "O"-läget.

Temperaturreglering

Temperaturen regleras automatiskt.
Om produkten är inställd på en låg temperatur och omgivningstemperaturen är hög eller full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost bildas på baksidan. I detta fall måste temperaturreglaget ställas in på en högre temperatur eller QuickFreeze aktiveras för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.
Vrid temperaturreglaget mot de höga inställningarna för att erhålla de kylnivåer som krävs.
En medelhög inställning är i regel bäst.
Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:
• rumstemperatur
• hur ofta dörren öppnas
• mängden matvaror som förvaras
• produktens placering.
20

QuickFreeze-funktion

Denna funktion stängs av automatiskt efter 52 timmar.
Aktivera QuickFreeze-funktionen genom att trycka på QuickFreeze. QuickFreeze-indikatorn tänds.
Funktionen kan när som helst stängas av genom att trycka på QuickFreeze. QuickFreeze-indikatorn slocknar.

Larm vid för hög temperatur

En temperaturökning i produkten (t.ex. på grund av ett tidigare strömavbrott eller om dörren lämnas öppen) indikeras genom att:

Daglig användning

• larmindikeringen blinkar.
• larmet ljuder.
Signalen stängs av genom att trycka på larmåterställningsknappen.
Vid återgång till normala förhållanden slutar larmindikeringen att blinka och signalen stängs av automatiskt.
VARNING! Se säkerhetsavsnitten.

Initial ström på

FÖRSIKTIGHET! Innan man sätter i
stickkontakten i uttaget och sätter igång skåpet första gången ska man låta produkten stå upprätt i minst 4 timmar. Då kan man vara säker på att oljan runnit tillbaka till kompressorn. Annars kan kompressorn eller de elektroniska delarna skadas.

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar med QuickFreeze-funktionen på innan du lägger in några matvaror.
Om stora mängder mat skall förvaras, plocka ut alla lådor och lägg maten på glashyllan för att erhålla bästa resultat.
I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Säkerhet vid strömavbrott", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Infrysning av färska livsmedel

Produkten är lämplig för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.
För att frysa in en liten mängd färska livsmedel behöver inte den aktuella inställningen ändras.
För infrysning av färska livsmedel, aktivera QuickFreeze-funktionen minst 24 timmar innan livsmedlet som skall frysas placeras i frysfacket.
Placera de färska matvarorna som ska frysas in i det nedersta facket.
Maximal mängd livsmedel som kan frysas inom 24 timmar anges på typskylten som sitter på produktens insida.
Infrysningen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period.
Återgå till önskad temperatur (se "QuickFreeze­funktionen") när infysningen är klar.
I detta läge kan temperaturen i kylskåpsutrymmet sjunka under 0 °C. Ställ i så fall in temperaturreglaget på en varmare inställning.

Upptining

Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstemperatur beroende på den tid som står till förfogande för upptiningen.
Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.
21

Flyttbara hyllor

2
1
3
1
2
Väggarna i kylskåpet är försedda med ett antal skenor så att hyllorna kan placeras enligt önskemål.

Placering av dörrhyllorna

För att kunna förvara matförpackningar av olika storlekar kan dörrhyllorna placeras på olika nivåer.
Dra hyllan stegvis i pilarnas riktning tills den lossnar, placera den sedan enligt önskemål.

Flaskhylla

Placera flaskorna (med öppningarna vända utåt) i den redan isatta hyllan.

Ta ut fryslådor

Fryslådorna har ett stopp som förhindrar att de oavsiktligt tas bort eller ramlar ut. För att ta ut en fryslåda ur frysen, drag lådan mot dig till stoppet och tag sedan bort den genom att vinkla den främre delen uppåt.
Sätt tillbaka lådan genom att lyfta upp lådans främre del något och sätta in den i frysen. När lådan har passerat stoppen, skjut in lådan på plats.

Råd och tips

Normala driftljud

Följande ljud är normala under drift:
• Ett gurglande och bubblande ljud hörs från slingorna när köldmedlet pumpas runt.
• Ett surrande eller pulserande ljud hörs från kompressorn när köldmedlet pumpas runt.
• Ett plötsligt knackande ljud från produktens insida som orsakas av termisk dilatation (ett naturligt och ofarligt fysiskt fenomen).
• Ett gurglande klickljud hörs från temperaturregulatorn när kompressorn slås på eller av.

Tips för energibesparing

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
22
• Om rumstemperatuen är hög, och temperaturreglaget är inställt på en låg temperatur och produkten är fulladdad, kan kompressorn arbeta kontinuerligt och medföra att frost eller is bildas på evaporatorn. Om detta inträffar, ställ in temperaturreglaget på ett varmare läge för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.
• Avlägsna inte kylackumulatorerna (i förekommande fall) från fryskorgen.

Tips för kylning av färska livsmedel

För att få bästa resultat:
• Förvara inte varm mat eller flyktiga vätskor i kylskåpet.
• Täck över eller förpacka maten, särskilt om den har en stark smak.
• placera mat så att luft kan cirkulera fritt omkring den

Tips för kylning

Praktiska råd:
• Kött (alla typer) : Lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan.
• Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn.
• Tillagad mat och kalla rätter: Dessa bör täckas över och kan placeras på valfri hylla.
• Frukt och grönsaker: Skölj av och rengör noga och lägg i den speciella grönsakslådan(-lådorna).
• Smör och ost: Dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att få bort så mycket luft som möjligt.
• Flaskor: dessa bör ha kapsyl och förvaras lämpligen antingen i dörrens flaskhylla eller (extrautr.) i flaskstället.
• Bananer, potatis, lök och vitlök som inte är förpackade bör inte förvaras i kylskåpet.

Tips för infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:
• den största mängd mat som kan frysas inom 24 timmar anges på typskylten
• Infrysningsprocessen tar 24 timmar. Ytterligare livsmedel som skall frysas in bör inte läggas in under denna period.
• frys endast in färska och rena matvaror av hög kvalitet.
• dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.
• slå in maten i aluminiumfolie, eller lägg den i plastpåsar och se till att förpackningarna är lufttäta;
• låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat för att temperaturen inte skall öka i den infrysta maten.
• magra matvaror håller sig bättre och längre än feta. Salt minskar livslängden på matvaror.
• isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden;
• det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

Tips för förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:
• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• transportera frysta matvaror från affären till frysen så snabbt som möjligt;
• öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• när fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• överskrid inte den förvaringsperiod som anges av tillverkaren.

Skötsel och rengöring

VARNING! Se säkerhetsavsnitten.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:
• rengör produktens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• skölj och torka noga.
Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten. Använd aldrig starka rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.
Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.
Var försiktig så att du inte skadar kylsystemet. När du flyttar produkten ska du lyfta upp den i framkanten så att inte golvet repas.
23

Avfrostning av kylskåpet

Frost avlägsnas automatiskt i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på produktens baksida, där vattnet avdunstar.
Det är viktigt att regelbundet rengöra smältvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna. Använd medföljande specialverktyg som redan sitter i tömningshålet.

Avfrostning av frysen

En viss mängd frost bildas alltid på fryshyllorna och runt det övre facket. Avfrosta frysen när frostlagret är ca 3-5 mm tjockt. Avfrostningen kan påskyndas om man sätter skålar med hett vatten (inte kokande) inuti frysen.
FÖRSIKTIGHET! Använd aldrig vassa metallverktyg för att skrapa av frost från evaporatorn, eftersom den kan skadas. Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren. En temperaturökning hos frysta matförpackningar kan förkorta tiden som de kan förvaras utan säkerhetsrisk.
1. Stäng av produkten och koppla loss den från
eluttaget.
2. Plocka ut matvarorna, slå in dem i flera lager med
tidningspapper och lägg dem på en sval plats.
3. Plocka ut fryslådorna.
4. Slå in lådorna i isolerande material, t.ex. filtar eller
tidningspapper.
5. Låt dörren stå öppen och sätt fast plastskrapan
längst ned i mitten och placera en behållare undertill för att samla upp avfrostningsvattnet.
6. Skrapa noga av isen när den börjar töa (använd en
skrapa av trä eller plast).
7. När all is har smält, torka noga av frysens insida
och spara skrapan för framtida bruk.
8. Slå på produkten och lägg in de frysta matvarorna.
24
Aktivera QuickFreeze-funktionen i några timmar så att tillräcklig förvaringstemperatur nås så snabbt som möjligt

Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas på länge:
1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Avfrosta (i förekommande fall) och rengör
produkten och alla tillbehör.
4. Rengör produkten och alla tillbehör.
5. Låt dörren/dörrarna stå på glänt så att inte dålig
lukt bildas.
VARNING! Om produkten lämnas påslagen, be någon titta till den då och då så att inte varorna i den förstörs i händelse av strömavbrott.

Felsökning

VARNING! Se säkerhetsavsnitten.

Om produkten inte fungerar

Problem Möjlig orsak Åtgärd
Produkten fungerar inte. Produkten har stängts av. Sätt på produkten.
Stickkontakten sitter inte orden-
tligt i eluttaget.
Eluttaget är strömlöst. Anslut en annan elektrisk produkt till
Produkten bullrar. Produkten står ostadigt. Kontrollera om produkten står stabilt.
Ljudligt eller visuellt larm är på. Produkten har nyligen slagits på
eller temperaturen är fortfarande för hög.
Temperaturen i produkten är för hög.
Temperaturen i produkten är för hög.
Lampan fungerar inte. Lampan är i standby-läge. Stäng och öppna dörren.
Lampan är trasig. Se avsnittet ”Byte av lampan”.
Kompressorn är kontinuerligt i drift. Temperatur är felaktigt inställd. Se avsnittet "Användning".
Många matvaror inlagda samti-
digt.
Rumstemperaturen är för hög. Se klimatklasstabellen på typskylten.
Alltför varm mat har lagts in. Låt mat svalna till rumstemperatur före
Dörren är inte ordentligt stängd. Se avsnittet ”Stängning av dörren”.
Funktionen QuickFreeze är på. Se "Funktionen QuickFreeze".
Det har bildats för mycket frost och is.
Dörren är inte korrekt stängd eller packningen är deformerad/smut­sig.
Vattentömningspluggen är inte korrekt placerad.
Matvaror är inte ordentligt för­packade.
Sätt i stickkontakten ordentligt i elutta­get.
eluttaget. Kontakta en behörig elektrik­er.
Se avsnitt "Larm vid öppen dörr" eller "Larm vid för hög temperatur".
Se avsnitt "Larm vid öppen dörr" eller "Larm vid för hög temperatur".
Kontakta en behörig elektriker eller närmaste auktoriserade serviceverk­stad.
Vänta några timmar och kontrollera sedan temperaturen igen.
infrysning.
Se avsnittet ”Stängning av dörren”.
Placera vattentömningspluggen på rätt sätt.
Förpacka matvarorna ordentligt.
25
Problem Möjlig orsak Åtgärd
Temperatur är felaktigt inställd. Se avsnittet "Användning".
Kompressorn startar inte omedel­bart när QuickFreeze-knappen trycks in eller när temperaturen änd­ras.
Vatten rinner inne i kylskåpet. Vattenutloppet är igentäppt. Rengör vattenutloppet.
Vatten rinner ut på golvet. Smältvattensutloppet är inte ans-
Temperaturen kan inte ställas in. Funktionen QuickFreeze eller
Dörren är felriktad eller blockerar ventilationsgallret.
Temperaturen i produkten är för låg/ hög.
Detta är normalt och anger inte att något fel har uppstått.
Matvaror hindrar vattnet från att rinna in i vattenuppsamlaren.
lutet till avdunstningsbrickan ovanför kompressorn.
QuickChill är påslagen.
Produkten står inte plant. Se avsnittet ”Justering av höjd”.
Temperaturen är felaktigt inställd. Ställ in en högre/lägre temperatur.
Dörren är inte ordentligt stängd. Se avsnittet ”Stängning av dörren”.
Matvarornas temperatur är för hög.
Många matvaror inlagda för för­varing samtidigt.
Frosten är tjockare än 4-5 mm. Avfrosta produkten.
Dörren har öppnats för ofta. Öppna dörren bara när det behövs.
Funktionen QuickFreeze är på. Se "Funktionen QuickFreeze".
Kalluft cirkulerar inte i produkten. Se till att kalluft kan cirkulera i produkt-
Kompressorn startar efter en stund.
Kontrollera att inga matvaror har kon­takt med den bakre väggen.
Anslut smältvattenutloppet till avdunst­ningsbrickan.
Stäng av QuickFreeze eller QuickChill manuellt eller vänta med att ställa in temperaturen tills funktionen har åter­ställts automatiskt. Se "QuickFreeze­eller QuickChill-funktionen".
Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
Lägg in färre matvaror för förvaring samtidigt.
en.
Kontakta vår lokala serviceavdelning om dessa råd inte löser problemet.

Stängning av dörren

1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnitt "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta
serviceavdelningen.
26

Byte av lampan

2
1
A
min
100mm
20mm
min
100mm
B
C
1. Dra ur stickkontakten ur eluttaget.
2. Tryck på den rörliga delen för att lossa lampglaset
(1).
3. Avlägsna lampglaset (2).
4. Byt ut lampan mot en med samma effekt och som
är är särskilt tillverkad för produkten.
5. Sätt tillbaka lampglaset.
6. Sätt in stickkontakten i eluttaget.
7. Öppna luckan. Kontrollera att belysningen tänds.

Installation

VARNING! Se säkerhetsavsnitten.

Placering

Produkten kan installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:
Klimat-
klass
SN +10 °C till + 32 °C
N +16 °C till + 32 °C
ST +16 °C till + 38 °C
T +16 °C till + 43 °C
Omgivningstemperatur
Vissa funktionsproblem kan uppstå för vissa modelltyper vid användning utanför det området. Korrekt funktion kan endast garanteras inom angivet temperaturområde. Om du är osäker på var du ska installera produkten kan du kontakta återförsäljaren, vår kundtjänst eller närmsta servicecenter

Plats

Det måste gå att koppla loss produkten från elnätet. Kontakten måste därför vara lättåtkomlig efter installationen.
Produkten bör placeras på säkert avstånd från värmekällor såsom element, varmvattenberedare, direkt solsken, etc. Se till att luft kan cirkulera fritt runt skåpets baksida. För bästa effekt: om produkten placeras under en överhängande väggenhet skall det finnas minst 100 mm fritt utrymme mellan produktens översida och väggenheten. Produkten bör dock inte placeras under
överhängande väggenheter. Produkten ställs in vågrätt med en eller flera justeringsfötter i botten.
För att säkerställa att produkten fungerar ordentligt i omgivningstemperatur över 38 ºC är det bäst att ha 30 mm avstånd mellan produktens sidor och möbler i närheten.

Justering av höjd

Se till att produkten står i våg där den installeras. Detta görs med de två justerbara fötterna på bottens framsida.

Elektrisk anslutning

• Kontrollera att nätspänningen och nätfrekvensen överensstämmer med produktens märkdata som anges på typskylten före anslutning till ett eluttag.
• Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.
27
• Tillverkaren ansvarar inte för skador orsakade av att
2
1
4
3
5
6
7
8
10
9
180
o
11
ovanstående säkerhetsåtgärder inte har följts.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

Omhängning av dörr

VARNING! Dra ur stickkontakten från
eluttaget innan du påbörjar arbetet.
FÖRSIKTIGHET! Vi rekommenderar att du ber någon om hjälp med att hålla ett fast grepp om dörren under arbetets gång.
1. Öppna dörren och töm hyllorna.
2. Skruva loss skruvarna på det övre gångjärnet (1).
3. Ta av dörren från den mellersta gångjärnsaxeln (2).
4. Sätt skyddet till det övre gångjärnet i hålen på
motsatta sidan.
5. Skruva av skruvarna till det mellersta gångjärnet
(3).
6. Avlägsna pluggarna ovanpå båda dörrarna och
flytta dem till andra sidan.
7. Ta av den nedre dörren från den nedre
gångjärnsaxeln (4).
8. Skruva av axeln på nedre gångjärnet (5) och
skruva i den nedre gångjärnsaxeln (6) i det vänstra borrhålet på nedre gångjärnet.
Lossa skruvarna på nedre gångjärnet och ta av det
9.
(8).
10. Skruva av de nedre pluggarna och skruva i dem i
hålet på motsatta sidan (7).
11. Sätt nedre gångjärnet på motsatta sidan och fäst
det med skruvarna (8).
12. Sätt den nedre dörren på den nedre
gångjärnsaxeln (9).
13. Skruva av de mellersta pluggarna och skruva i dem
i hålet på motsatta sidan (10).
14. Sätt mellersta gångjärnet på motsatta sidan och
fäst det med skruvarna (11).
15. Sätt den övre dörren på den mellersta
gångjärnsaxeln (12).
16. Fäst dörren med övre gångjärnet och fäst fast den
med skruvarna (13).
28
12
13
17. Ta bort skydden på dörrhandtaget (3). Avlägsna
2
2
3
3
1
1
kåpsprintarna (1).
18. Skruva loss övre och nedre handtag, vänd dem och
montera dem på motsatta sidan (2).
19. Sätt tillbaka kåpsprintarna (som finns i påsen med
bruksanvisningen) på motsatta sidan.

Teknisk information

Tekniska data

Kontrollera slutligen följande:
• Alla skruvar är åtdragna.
• Magnettätningen suger fast ordentligt mot skåpet.
• Dörren öppnas och stängs ordentligt.
Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg. Om du inte vill hänga om dörren själv kan du kontakta den lokala servicegivaren. En servicetekniker hänger om den mot en avgift.
Höjd mm 1845
Bredd mm 595
Djup mm 642
Temperaturökningstid Timmar 26
Nätspänning Volt 230 - 240
Frekvens Hz 50
Teknisk information finns på typskylten som sitter på insidan eller utsidan av produkten och på energietiketten.
MILJÖSKYDD
Återvinn material med symbolen . Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen
med hushållsavfallet. Lämna in produkten på
närmaste återvinningsstation eller kontakta kommunkontoret.
29
*
30
31
www.electrolux.com/shop
280153821-A-152014
Loading...
