Lue nämä varoitukset ja ohjeet huolellisesti, ennen kuin asennat tai otat kaapin käyttöön. Varmista, että olet
ymmärtänyt kaikki ohjeet, tällöin kaapin käyttö on mahdollisimman turvallista ja kaapista saadaan paras mahdollinen hyöty. Mikäli sinulla on kysyttävää käyttöohjeesta tai kaapista, ota yhteys kuluttajaneuvontaan.
Seuraavat symbolit helpottavat käyttöohjeen lukemista:
Turvallisuusohjeita
Varoituksia ja informaatiota, joiden noudattaminen takaa käyttäjän ja kaapin turvallisuuden.
Ohjeita ja vihjeitä
Ympäristöohjeita
Ideoita
Tämä symboli kertoo ruokaan ja sen säilytykseen liittyvistä ideoista.
Symboli, joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä
talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä
huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan
estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoimistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on
ostettu.
Sis
Sisää
lly
lly
sluett
sluett
elo
elo
Tärkeää turvallisuustietoa....................................3
Turvallisuus.......................................................3
Lapsiturvallisuus ................................................3
Asennukseen liittyviä turvallisuusohjeita .................3
Isobutaanin turva-ohjeet......................................3
Ohjeita käyttäjälle................................................4
Yleistietoa laitteesta............................................4
Laitteen kuvaus .................................................4
Toimintopaneeli ..............................................4
Kaapin käyttö ....................................................5
Laitteen käyttöönotto .......................................5
Lämpötilan säätäminen ....................................5
Näin käytät jääkaappia .....................................5
Ruokatarvikkeiden säilyttäminen jääkaapissa .......5
Lämpötilan ilmaisin ..........................................6
Näin käytät pakastinta.........................................6
Pakastaminen.................................................6
Pakasteiden säilyttäminen pakastimessa .............6
Hyödyllistä informaatiota ja neuvoja.......................6
Vinkkejä ja ideoita..............................................6
Näin voit säästää energiaa...................................6
Kylmälaite ja ympäristö........................................6
Huolto ja puhdistus ............................................7
Sulattaminen ..................................................7
Puhdistaminen................................................8
Kun jääkaappi ei ole käytössä ...........................8
Vianetsintä........................................................8
Sisävalo - lampun vaihtaminen...........................8
Jos kaappi ei toimi .............................................9
Asennusohjeet ..................................................10
Tekniset tiedot.................................................10
Kaapin asennus...............................................10
Kuljetus, pakkauksesta purkaminen .................10
Puhdistus ennen käyttöä ................................10
Kaapin sijoittaminen.......................................10
Oven kätisyyden vaihtaminen...........................11
Sähköliitäntä.................................................12
FI
Page 3
3
FI
Tärk
Tärk
eää tur
eää turvv
allisuus
allisuus
tiet
tietoaoa
Turvallisuus
Säilytä käyttöohje. Sitä tarvitaan, mikäli haluat
myöhemmin myydä kaapin tai luovuttaa sen
edelleen.
Tämä kaappi on tarkoitettu kotitalouden tavanomaisten elintarvikkeiden säilytykseen tässä käyttöohjeessa kerrotulla tavalla.
Huollot ja mahdolliset korjaukset on annettava
valtuutetun huoltoliikkeen tehtäväksi.
Asiantuntemattoman henkilön suorittamat korjaukset
saattavat aiheuttaa henkilö- tai esinevahinkoja.
Varmistaaksesi laitteen moitteettoman kunnon, vaadi
aina käytettäväksi sopivinta, siis alkuperäistä
varaosaa.
Kaappi on jännitteetön vasta, kun pistoke on irrotettu
pistorasiasta. Irrota pistoke pistorasiasta, tai vaihtoehtoisesti, poista sulake aina ennen kaapin puhdistusta ja huoltoa.
Liitäntäjohtoa ei saa pidentää.
Varmista, että laitteen takaosassa oleva pistoke
ei ole puristuksissa tai vahingoittunut.
- Vahingoittunut pistoke voi ylikuumentua ja aiheuttaa palovaaran.
Älä aseta painavia tavaroita tai itse laitetta
liitosjohdon päälle.
- Oikosulun tai tulipalon vaara.
Älä poista pistoketta pistorasiasta liitosjohdosta
vetämällä, erityisesti silloin, kun laitetta vedetään pois kalusteesta.
- Vahingoittunut liitosjohto voi aiheuttaa oikosulun,
tulipalon ja/tai sähköiskun.
- Vahingoittunut liitosjohto tulee vaihtaa uuteen valtuutetun huoltoliikkeen toimesta.
Jos pistorasia on viallinen, älä työnnä pistoketta
pistorasiaan.
- Sähköiskun tai tulipalon vaara
Tarkista, että sisävalon suojus on paikallaan ennen
kaapin käyttööonottoa.
Älä käytä teräviä työvälineitä sulattaessasi kaappia,
koska ne voivat vahingoittaa laitteen toimintaa.
Kaapin lämpötilan säätimiin tai valaistukseen ei saa
päästä nestemäisiä aineita.
Jäätelö saattaa aiheuttaa paleltumavammoja, jos se
nautitaan heti pakastimesta ottamisen jälkeen.
Sulaneita pakasteita ei saa pakastaa uudelleen, vaan
ne on käytettävä mahdollisimman pian.
Noudata valmispakasteiden valmistajan säilytysohjeita.
Kaapin sulatusta ei saa nopeuttaa sähköisillä laitteilla.
Kaapin muoviosat eivät kestä kuumuutta.
Kaapissa ei tule säilyttää räjähtäviä kaasuja tai
nesteitä. Nämä saattavat räjähtää ja aiheuttaa
henkilö- ja esinevahinkoja.
Älä säilytä pakastinosassa hiilihapotettuja juomia tai
pulloja. Lasipullot saattavat rikkoutua.
Tarkista ja puhdista sulamisveden poistoaukko säännöllisesti. Jos aukko on tukkeutunut, saattaa
sulamisvesi valua kaappiin.
Lapsiturvallisuus
Älä anna lasten leikkiä kaapin pakkausmateriaalilla.
Muovikelmut voivat aiheuttaa tukehtumisvaaran.
Älä anna lasten leikkiä kaapin ja sen vääntimien
kanssa.
Kun poistat kaapin käytöstä, vie se asianmukaiseen
kierrätyskeskukseen. Irrota pistoke pistorasiasta ja
katkaise liitosjohto kaapin puoleisesta päästä.
Varmista, että kaikki lukot ja salvat on irrotettu estääksesi pikkulasten joutumisen kaapin sisälle. Varminta
on irrottaa koko ovi.
Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai
henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei
heidän turvallisuudestaan vastuussa oleva henkilö
valvo ja opasta heitä laitteen käytössä.Pikkulapsia on
valvottava eikä heidän pidä antaa leikkiä laitteella.
Asennukseen liittyviä turvallisuusohjeita
Kaapissa on osia, jotka lämpenevät kaapin toimiessa. Mikäli mahdollista, koneen takaosan pitäisi olla
lähellä seinää, kuitenkin niin, että ilma pääsee
vapaasti kiertämään kaapin ympärillä, katso käyttöohjeen kohta „Asennus”.
Irrota pistoke pistorasiasta siirtäessäsi kaappia.
Varmista, ettei kaappia ole sijoitettu sähköjohdon
päälle. Mikäli sähköjohto vaurioituu, se on korvattava
valtuutetusta huoltoliikkeestä saatavalla erikoisjohdolla.
Mikäli ilma ei pääse kiertämään vapaasti kaapin
ympärillä, saattaa kaappi ylikuumentua ja sen käyttöikä lyhentyä. Noudata käyttöohjeen kohtaa „Kaapin
asennus”, niin varmistat riittävän ilmankierron.
Isobutaanin turva-ohjeet
Varoitus
Laitteen kylmäaine on isobutaani (R 600a), joka on
luonnonkaasu.
Varmista, että laitteen tuuletusaukot eivät ole tukossa
tai ettei kalusteeseen sijoitetun laitteen ilmankiertoaukkoja ole tukittu.
Älä käytä laitteen sulatuksen nopeuttamiseen muita
apuvälineitä kuin mitä käyttöohjeessa on mainittu.
Älä vahingoita laitteen jäähdytysainejärjestelmää.
Älä käytä laitteen sisällä mitään sähköisiä laitteita,
ellei käyttöohjeessa ole toisin mainittu.
Noudata näitä ohjeita, niin vältyt henkilö- ja
esinevahingoilta. Valmistaja ei vastaa
virheellisestä käytöstä johtuvista vioista ja
vahingoista.
Page 4
4
FI

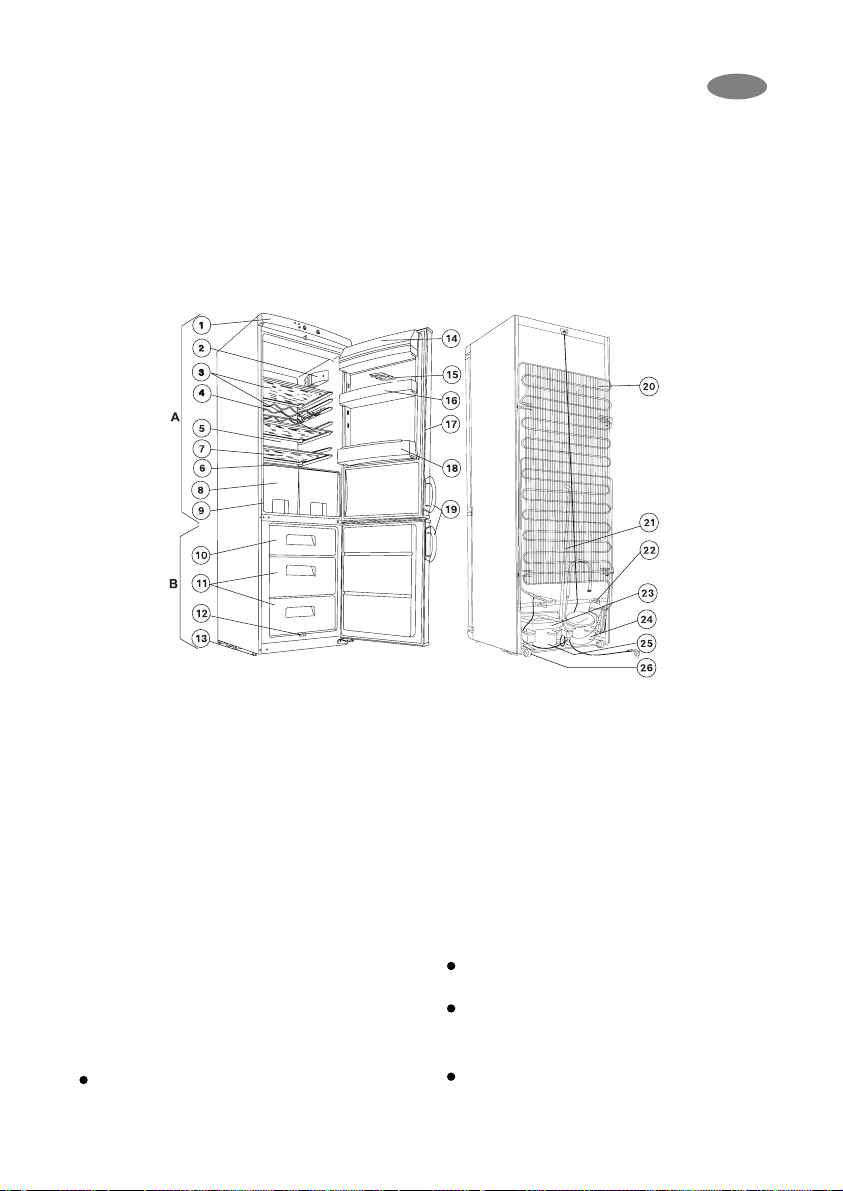

Laitteen kuvaus
Yleistietoa laitteesta
Tämä kaappi on jää-pakastinyhdistelmä, jossa on kaksi
kompressoria. Pakastin on sijoitettu laitteen alaosaan.
Laite soveltuu pakasteiden säilyttämiseen ja pakastamiseen. Pakastusteho on mainittu laitteen arvokilvessä.
Laite täyttää sille asetetut ilmastoluokkastandardin vaatimukset. Laitetta koskeva ilmastoluokka on mainittu laitteen arvokilvessä.
Ohjeit
Ohjeit
a k
a kää
ytt
ytt
äjälle
äjälle
5.Jäähdytyslevy
6.Sulamisvesikouru
7.Lasihylly
8.Vihannes- ja hedelmälaatikot
9.Arvokilpi
10.Pakastelokero
11.Säilytyslokero(t)
12.Sulamisveden poistokouru
13.Säädettävät jalat
14.Voilokeron kansi
15.Munalokero
16.Ovihylly
A - Jääkaappi
B - Pakastin
1.Kansilistan merkkivaloja toim-
intopaneeli
a) termostaatin säädin
b) punainen merkkivalo
c) pikapakastuskytkin ja keltainen
merkkivalo
d) jatkuvan toiminnon takaava
(pakastin) säädin ja keltainen
merkkivalo
2.Sisävalaistus
3.Lasihylly
4.Ulosvedettävä hylly pulloja varten
17.Ovitiiviste
18.Pullohylly
19.Ovenkahvat
20.Lauhdutin
21.Sulamisveden poistoputki
22.Etäisyystuki
23.Lauhduttimen tarjotin
24.Pakastimen kompressori
25.Jääkaapin kompressori
26.Pyörät
Toimintopaneli
Kansilistan kääntyvän kannen alta löytyvät seuraavat
toiminnot:
A. Punainen varoitusvalo
Se palaa jos pakastimen sisälämpötila on liian korkea.
Se palaa lyhyen aikaa
Heti käyttöönotettaessa
Sijoitettaessa pakastimeen uusia ruokatavaroita
Se palaa pidempään
Jos pakastimen sisälämpötila on liian korkea (kun
pakastimeen on pantu liian paljon uusia ruokatavaroita tai jos ovi on liian kauan auki tai ovi ei sulkeudu kunnolla).
Page 5
5
FI
Kaapin käyttö
Lämpötilan säätäminen
Riippuen säädöstä termostaatit katkaisevat jäähdytyksen
lyhyemmäksi tai pidemmäksi aikaa ja kytkee sen jälleen
päälle, täten huolehtien toivotusta lämpötilasta.
Jääkaappi
Voit valita halutun jäähdytyslämpötilan ”Min” ja ”Max”
arvojen välillä. Jos asetat säätimen ”Min“ ja ”Max“-arvojen
keskelle, on jääkaapin lämpötila normaalioloissa 0 ja +5
°C välillä. Mitä lähempänä ”Max“-arvoa säädin on, sitä
tehokkaammin jäähdytys toimii.
Laitteen käyttöönotto
Työnnä pistoke pistorasiaan.
Jääkaappi
Aloittaaksesi jäähdyttämisen käännä termostaatin säädintä (”E“) myötäpäivään. Asennossa ”0” jääkaappi on
kytketty, mutta ei toimi.
Pakastin
Aloittaaksesi jäähdyttämisen käännä termostaatin säädintä (”D”) myötäpäivään. Punainen merkkivalo syttyy ja sammuu myöhemmin kuten luvun ”Toimintopaneeli“ kohdassa ”Punainen merkkivalo“ on selostettu. Asennossa ”0”
pakastin on kytketty, mutta ei toimi.
Jos pakastimessa on toimintahäiriö.
B. Pikapakastuskytkin
Kun kytkin on päällä, käy laitteen kompressori jatkuvasti ja keltainen merkkivalo palaa koko ajan. Lue luku
”Pakastaminen”.
C. Keltainen merkkivalo
Palaa, kun pikapakastustoiminto on kytketty päälle.
Lue luku ”Pakastaminen”.
D. Pakastimen termostaatin säädin
Tällä säädetään pakastimen sisälämpötilaa.
E. Jääkaapin termostaatin säädin
Tällä säädetään jääkaapin sisälämpötilaa.
Näin käytät jääkaappia
Asettele ruokatarvikkeet niin, että kylmä ilma
pääsee kiertämään vapaasti niiden ympärillä. Älä
peitä tämän vuoksi ritilähyllyjä paperilla, tarjottimilla jne.
Älä laita kuumia ruokia jääkaappiin. Kun
jäähdytät ruokatarvikkeet huoneenlämpöisiksi,
vältät jääkaapin tarpeetonta huurteenmuodostusta.
Ruokatarvikkeet saattavat ottaa hajuja toisista
ruoista. Pakkaa ruokatarvikkeet tiiviisiin astioihin tai kelmuihin, alumiinifolioon jne., ennen kuin laitat ne jääkaappiin. Näin ruoat, esim. vihannekset säilyttävät mehevyytensä paremmin.
Ruokatarvikkeiden säilyttäminen
jääkaapissa
Sijoita ruokatarvikkeet jääkaappiin oheisen kuvan
mukaisesti:
1. Leivonnaiset, valmisruoat, ruoka tarjoiluesineessä,
tuore liha, leikkeleet, virvoitusjuomat
2. Virvoitusjuomapullot (makuuasennossa)
2. Maito, maitotaloustuotteet, ruoka tarjoiluesineessä
3. Hedelmät, juurekset, salaatit
4. Juusto, voi
5. Munat
6. Jogur tti, hapankermavalmisteet
7. Pienet juomapullot
8. Isot juomapullot, juomat
Pakastin
Pakastimessa saavutetaan -18 °C tai sitä kylmempi lämpötila, jos säädät termostaatin keskiasentoon. Täten
taataan elintarvikkeiden kestävä säilytys.
Pakastimeen sisälämpötilaan vaikuttaa termostaattien säätimen asennon lisäksi myös ulkolämpötila, oven avaamistiheys sekä äskettäin sisään pantujen ruokatavaroiden
määrä jne.
Termostaattien ollessa ääriasennossa ”Max“
saattavat kompressorit suuren kuormituksen
takia, esim. helleaikaan, käydä yhtäjaksoisesti. Tämä
ei vahingoita laitetta.
Page 6
FI
6
Pakastaminen
Pakastin on suunniteltu tietokilvessä ilmaistun
ruokatavaramäärän pakastamiseen. Noudata aina elintarvikkeiden pakastamisessa alla luetellut asianmukaiset
esivalmistelut.
Paina pikapakastuskytkintä (keltainen valo syttyy) n. 4
tuntia ennen pienemmän ruokatavaramäärän pakastamista tai 24 tuntia ennen suuremman
ruokatavaramäärän pakastamista. Pakastimen kompressori käy tällöin jatkuvasti, jolloin lämpötila laskee tarpeeksi pakastamista varten.
Siirrä aikaisemmin pakastetut elintarvikkeet tai osa niistä
pakastuslokerosta koriin tai koreihin. Laita pakastettavat
elintarvikkeet pakastuslokeroon siten, että ilmankiertoon
jää riittävästi tilaa. Mikäli pakastuslokeroon vielä jää
pakastettuja elintarvikkeita, laita ne lokeron toiselle
puolelle ja tarkista, etteivät pakastettavat elintarvikkeet
kosketa vanhoja pakasteita.
Anna pakastimen käydä n. 24 tuntia edellä selostetulla
tavalla.
Paina tämän jälkeen uudelleen pikapakastuskytkintä
(keltainen valo sammuu) ja laite palautuu automaattitoimintoon, lämpötilan näyttö näyttää jälleen lämpötilan.
Älä koskaan kerralla pakasta suurempia
määriä kuin mitä luvussa ”Tekniset tiedot“ on
ilmoitettu, muutoin pakastus ei onnistu täydellisesti
eikä elintarvikkeiden laatu sulattamisen jälkeen ole
moitteeton (maku ja aromi kärsii, vikoja ulkonäössä
jne.).
Vältä jääpalojen valmistusta pakastustoiminnon
ollessa käynnissä, sillä se alentaa pakastustehoa.
Näin käytät pakastinta
Pakasteiden säilyttäminen pakastimessa
Siirrä jo pakastuneet ruokatarvikkeet pakastekoreihin,
kun pakastusvaihe on päättynyt. Näin pakastimeen voi
sijoittaa uusia ruokatarvikkeita pakastumaan.
Noudata valmispakasteiden pakkauksessa olevaa
säilytysaikaa. Kotona pakastetuissa
ruokatarvikkeissa katso pakastimen ovessa olevia säilytysohjeita. Symbolit tarkoittavat eri ruokatar vikkeita ja
numero tarkoittaa maksimisäilytysaikaa kuukausissa.
Siirrä valmispakasteet mahdollisimman nopeasti
pakastimeen, jotta kylmäketju ei katkeaisi.
Sulaneita pakasteita ei saa pakastaa uudelleen, vaan ne
on käytettävä mahdollisimman nopeasti.
Lämpötilan ilmaisin
Lämpötilan ilmaisinta käytetään tarkistamaan, onko
jääkaapin lämpötila 4°C tai alhaisempi.
Ilmaisin näyttää vihreää "OK:ta" lämpötilan ollessa sitä
alhaisempi. Jos lämpötila on korkeampi, se on musta.
Mittaus koskee lämpötilan ilmaisimen vieressä olevan tarran osoittamaa aluetta. Mikäli OK ei näy, saattaa jääkaapin
lämpötila olla liian korkea. Siinä tapauksessa termostaattia
pitää säätää alhaisemmalle lämpötilalle.
Näin voit säästää energiaa
Vältä kaapin sijoittamista paikkaan, jossa on
voimakas auringonpaiste tai joka on lähellä lämpölähdettä.
Varmista, että ilmanvaihto lauhduttimien ja kompressorien ympärillä on hyvä. Vapaata ilmankiertoa ei saa
estää.
Säilytä ruokatavarat tiiviissä rasioissa tai kelmussa
ylimääräisen huurremuodostuksen välttämiseksi.
Vältä ovien aukipitämistä pidempään tai turhaan.
Lämpimät ruoat saa panna jääkaappiin vasta kun ne
ovat jäätyneet huoneenlämpötilaan.
Lauhdutinta täytyy aina pitää puhtaana.
Hyödyllistä informaatiota ja neuvoja
Säädettävien hyllyjen avulla voit hyödyntää jääkaap-
pia tehokkaasti. Mikäli kaappi on sijoitettu seinän
viereen, eikä ovi avaudu 90° enempää, voidaan hyllyt silti
ottaa kaapista.
Vinkkejä ja ideoita
Seuraavassa kappaleessa on vinkkejä ja ideoita energiansäästöön sekä myös ympäristöinformaatiota koskeva
kappale.
Kylmälaite ja ympäristö
Tämä kaappi ei sisällä otsonikerrosta vaarantavia
aineita. Romuttaessasi kaappia, vie kaappi asianmukaiseen kierrätyskeskukseen. Asialliseen romuttamiseen liittyvää tietoa saa kuntasi jätehuoltoa hoitavalta
viranomaiselta. Älä vahingoita kaapin kylmäjärjestelmää
kaapin takana.
Kaikki kaapin osat, jotka on merkitty symbolilla ovat
kierrätettäviä.
Page 7
FI
7
Huolto ja puhdistus
Sulattaminen
Laitteen toimintaan kuuluu, että kaapin sisällä oleva kosteus muodostaa huurretta ja jäätä.
Paksu huurre- tai jääkerros toimii eristeenä ja alentaa
jäähdytystehoa, mikä johtaa kylmätilan lämpötilan nousuun ja lisää energiankulutusta.
Tässä laitetyypissä jäähdytyslevyn sulatus toimii täysin
automaattisesti ilman mitään ulkoista vaikutusta.
Termostaatti pysäyttää säännöllisin välein lyhyemmäksi tai
pidemmäksi aikaa kompressorin toiminnan jolloin myös
jäähdytys keskeytyy ja laitteen sisälämpötila nousee lämpötilakuorman johdosta yli 0°C ja sulatus alkaa. Kun
jäähdytyslevyn pintalämpötila nousee lämpötilaan +3 +4°C, termostaatti käynnistää jälleen automaattisesti
kompressorin.
Sulatusvesi valuu sulatusvesikanavaa pitkin kompressorin
päällä olevaan säiliöön, jossa se höyrystyy kompressorin
antaman lämmön avulla.
Pidä huolta siitä, että säännöllisesti tarkastat
ja puhdistat sulatusveden poistoaukon. Jos se
on tukossa, pääsee kertynyt sulatusvesi kaapin eristeisiin ja voi ajan mittaan johtaa toimintahäiriöihin.
Suorita sulatusvesiaukon puhdistus mukana olevan
puikon avulla, katso kuva. Säilytä puhdistuspuikko sulatusvesikanavassa.
Tyypillinen sulatusvesiaukon tukkeutumistapaus on, että
laitetaan paperiin käärittyjä ruokatavaroita jääkaappiin ja
että ne koskettavat takaseinää ja jäätyvät kiinni. Jos tuote
juuri silloin otetaan ulos paperi repeytyy, joutuu sulatusvesiaukkoon ja johtaa sen tukkeutumiseen.
Ole erityisen varovainen laittaessasi paperiin pakattuja
ruokatarvikkeita jääkaappiin, jotta vältät tukkeutumia.
Kasvaneen kuormituksen aikana, esim. kovassa
kesähelteessä, saattaa jääkaapin kompressori olla
jatkuvassa käynnissä, jolloin automaattisulatus ei toimi.
Se ole mikään vika, jos sulatusjakson jälkeen on jäänyt
pieniä jää- tai huurrelaikkoja jääkaapin takaseinään.
Pakastimessa ei voi olla automaattisulatusta, koska
pakastetut elintarvikkeet eivät kestä sulatuslämpötilaa.
Pieniä huurre- tai jäämuodostumia voidaan poistaa laitteen
mukana toimitetun muovikaapimen avulla.
Jos huurre- tai jääkerros on niin paksu, ettei sitä enää voi
poistaa muovikaapimella, täytyy jäähdytysputket sulattaa.
Kuinka usein tämä pitää tehdä riippuu käyttötiheydestä
(yleensä 2 tai 3 kertaa vuodessa).
Poista pakasteet pakastimesta ja pane ne paperilla tai
kankaalla peitettyyn koriin ja vie kori mahdollisimman
kylmään paikkaan tai pane pakasteet toiseen pakastimeen.
Irrota pistoke pistorasiasta ja katkaise näin molemman
laiteosan virransyöttö.
Avaa molemman kaappiosan ovet ja puhdista jääkaappi,
katso luku ”Säännöllinen puhdistus“. Suorita pakastimen
huolto ja puhdistus seuraavasti:
Sulaveden johtamiseksi pois pakastimesta irrota alhaalla
keskellä oleva sulatusvesikouru ja pane se takaisin toisin
päin käännettynä kuten kuvasta näkyy. Aseta kourun alle
kulho tai vati, johon vesi voi valua.
Aseta sulatuksen jälkeen sulatusvesikouru jälleen takaisin
alkuperäiseen asentoonsa.
Kuvassa oleva kulho ei kuulu kaapin varusteisiin!
Kuivaa pinnat sulatuksen ja sulatusveden valumisen jäl-
keen.
Työnnä pistoke jälleen pistorasiaan ja pane
ruokatarvikkeet takaisin kaappiin.
Kannattaa antaa kaapin käydä muutaman tunnin ajan
korkeimmalla teholla, jotta oikea säilytyskylmyys saavutettaisiin mahdollisimman nopeasti.
Page 8
8
FI
Puhdistaminen
Kytke virta pois aina ennen laitteen puhdistamista.
Puhdista jääkaappi säännöllisesti, pyyhi jääkaapin
sisäpinnat ja ovitiiviste lämpimään veteen ja käsitiskiaineeseen kastellulla liinalla tai sienellä.
Älä käytä naarmuttavia tai hankaavia puhdistusaineita.
Kytke virta laitteeseen.
Puhdista laitteen takana sijaitseva lauhdutin imuroimalla
kerran tai kahdesti vuodessa.
Kun jääkaappi ei ole käytössä
Jos jääkaappi on poissa käytöstä pidempiä aikoja:
Irrota kaappi sähköverkosta.
Poista ruokatarvikkeet kaapista.
Sulata ja puhdista kaappi em. ohjeiden mukaisesti.
Jätä ovi auki, jottei kaappiin muodostuisi ummehtunutta
hajua.
Sisävalo - lampun vaihtaminen
Jos sisävalon hehkulamppu on palannut, voit itse vaihtaa
sen seuraavasti:
Katkaise kaapin virransyöttö.
Paina kuten kuvasta näkyy takana olevaa läppää (1) ja
irrota suojus vetämällä nuolen suuntaan (2), sen jälkeen
voit vaihtaa lampun uuteen (tyyppi: T25 230-240 V, 15
W, kanta E14).
Kiinnitä lampun vaihdon jälkeen suojus jälleen paikalleen
kunnes se loksahtaa kiinni ja työnnä pistoke takaisin pistorasiaan. Rikkinäinen lamppu ei haita kaapin toimintaa.
Vianetsintä
Page 9
9
FI
Jos kaappi ei toimi…
Kaapin käytön aikana saatta ilmetä vikoja, jotka eivät
kuitenkaan vaadi huoltomiehen käyntiä. Tarkista seuraavat asiat ennen huollon kutsumista paikalle.
Kun kaappi on toiminnassa, siitä kuuluu ääniä (esim.
kompressorin ollessa käynnissä tai kylmäaineen
kiertäessä putkistossa). Nämä käyntiäänet ovat täysin
tavallisia.
Ongelma
Jääkaapissa on liian
lämmintä.
Pakastimessa on liian
lämmintä.
Jääkaapin sisällä olevaa jäädytyslevyä
pitkin valuu vettä.
Jääkaappin valuu
vettä.
Lattialle valuu vettä.
Muodostuu paljon
huurretta ja jäätä.
Kompressori käy
jatkuvasti.
Laite ei toimi lainkaan.
Jäähdytys ja valot
eivät toimi.
Kaapin äänitaso on
korkea.
Mahdollinen syy
Jääkaapin lämpötilan säädin on asetettu liian pienelle lukemalle.
Ruokatarvikkeet on aseteltu niin, ettei
kylmä ilma pääse kiertämään niiden
välissä.
Ovi ei ole kunnolla kiinni.
Pakastimen lämpötilan säädin on
asetettu liian pienelle lukemalle.
Ovi ei ole kunnolla kiinni.
Pakastimeen on laitettu suuri määrä
ruokatarvikkeita.
Ruokatarvikkeet on aseteltu niin, ettei
kylmä ilma pääse kiertämään niiden
välissä.
Se on täysin normaalia. Automaattisen
sulatuksen aikana jäähdytyslevyn pinnalla oleva huurre sulaa.
Sulavesikouru on tukossa.
Ruokatarvikkeet on sijoitettu niin, että
ne estävät veden valumisen sulavesikouruun.
Sulavesi ei valu haihdutuskaukaloon.
Ruokatarvikkeita ei ole pakattu kunnol-
la.
Ovet eivät ole kunnolla kiinni.
Lämpötilan säädin on asetettu liian
suurelle lukemalle.
Lämpötilan säädin on asetettu liian
suurelle lukemalle.
Ovet eivät ole kunnolla kiinni.
Pakastimeen on laitettu suuri määrä
ruokatarvikkeita.
Laitteeseen on asetettu liian lämpöimiä
ruokatarvikkeita.
Laite on sijoitettu liian lämpimään
paikkaan.
Pistotulppa ei ole kunnolla pistorasiassa.
Sulake on rikki.
Lämpötilan säädintä ei ole asetettu.
Kaappiin ei tule virtaa.
Kaappia ei ole sijoitettu oikein.
Toimenpide
Aseta jääkaapin lämpötilan säädin suuremmalle
lukemalle.
Laita ruokatarvikkeet niin, että kylmä ilma
pääsee kiertämään niiden välissä.
Tarkista, että ovi on kunnolla kiinni ja että tiivistelista on ehjä ja tiivis.
Aseta pakastimen lämpötilan säädin suuremmalle lukemalle.
Tarkista, että ovi on kunnolla kiinni ja että tiivistelista on ehjä ja tiivis.
Odota muutama tunti ja tarkista lämpötila
uudelleen.
Laita ruokatarvikkeet niin, että kylmä ilma
pääsee kiertämään niiden välissä.
Puhdista jääkaapin sulavesikouru ja tyhjennysreikä vanupuikolla tai piipunpuhdistajalla.
Tarkista, ettei ruokatarvikkeita ole sijoitettu siten,
että ne estävät veden valumisen sulavesikouruun.
Tarkista, että kaapin takana oleva sulavesiletku
johtaa haihdutuskaukaloon.
Tarkista, että ruokatarvikkeet on pakattu kunnolla.
Tarkista, että ovet ovat kunnolla kiinni ja että
tiivistelistat ovat ehjät ja puhtaat.
Aseta lämpötilan säädin pienemmälle lukemalle.
Aseta lämpötilan säädin pienemmälle lukemalle.
Tarkista, että ovet ovat kunnolla kiinni ja että
tiivistelistat ovat ehjät ja puhtaat.
Odota muutama tunti ja tarkista lämpötila
uudelleen.
Jäädytä ruokatarvikkeet huoneenlämpöisiksi,
ennen kuin asetat ne laitteeseen.
Sijoita laite viileään paikkaan ja ettei siihen
pääse kohdistumaan suoraa auringonvaloa.
Työnnä pistotulppa pistorasiaan.
Vaihda sulake.
Aseta lämpötila kääntämällä säädintä, katso
kohta „Laitteen käyttöönotto”.
Kokeile liittämällä pistorasiaan jokin muu
sähkölaite.
Tarkista, että kaappi on sijoitettu vaakasuoraan
kaikkien neljän jalkansa varaan.
Jos tämä taulukko ei auta ongelman ratkaisussa, ota yhteyttä lähimpään valtuutettuun huoltoon.
Kaapin normaaliin toimintaan kuuluu, että kompres-
sori on välillä pysähdyksissä. Älä koske kaapin
sähköisiin osiin, ennen kuin olet irrottanut kaapin
sähköverkosta.
Page 10
10
FI
Puhdistus ennen käyttöä
Irrota kaikki teipit ja vastaavat, jotka pitävät eri tarvikkeet
paikoillaan kaapissa.
Pese kaappi sisäpuolelta haalealla vedellä ja käsiastianpesuaineella. Käytä pehmeää riepua.
Kuivata pesun jälkeen kaapin sisätilat.
Kuljetus, pakkauksesta purkaminen
On suositeltavaa kuljettaa kaappia pystyasennossa.
Odota kuljetuksen jälkeen n. 2 tuntia, ennen kuin kytket
kaapin toimintaan, jotta kylmäaine ehtii tasaantua.
Purkaessasi kaappia pakkauksesta, tarkista, ettei siinä
ole kuljetusvaurioita. Ilmoita mahdollisista kuljetusvaurioista välittömästi kaapin jälleenmyyjälle.
Tekniset tiedot
Kaapin asennus
Asennusohjeet
Asennusohjeet
Malli
Bruttotilavuus (l)
Nettotilavuus (l)
Leveys (mm)
Korkeus (mm)
Syvyys (mm)
Energian kulutus (kWh/24 h)
(kWh/year)
Energialuokka
Pakastusteho (kg/24 h)
Lämmönnousuaika (h)
Nimellisvirtavoimakkuus (A)
Äänitaso Lc (dB)
Paino (kg)
Kompressorien lukumäärä
RJP 3541
RJP 3541 V
Jääkaappi: 249
Pakastin: 110
Jääkaappi: 245
Pakastin: 92
595
1850
632
0,959
350
A
12
20
1,3
40
81
2
Kaapin sijoittaminen
Kaapin ympäröivä lämpötila vaikuttaa energiankulutukseen ja kaapin toimintaan.
Varmista sijoituspaikan valinnassa, että kaapin
ympäristön lämpötila on taulukon ilmastoluokan
ympäristölämpötilarajojen puitteissa.
Ilmastoluokka Ympäristön lämpötila
SN +10 … +32 °C
N +16 … +32 °C
ST +18 … +38 °C
Mikäli ympäristön lämpötila on alle suositusarvon, saattaa
kaapin sisälämpötila nousta ohjelämpötilaa korkeammaksi.
Mikäli ympäristön lämpötila kohoaa yli enimmäisarvon,
kompressori käy pidempään, automaattisulatus häiriintyy,
sisälämpötila nousee ja energiankulutus kasvaa vastaavasti.
Asenna kiilat, jotka löytyvät lisätarvikepussista
ylhäältä, laitteen takakulmasta.
Kun asetat kaappia paikalleen, varmista, että se seisoo
suorassa. Se voidaan säätää suoraan asentoon kahden
kaapin rungon alla olevan säätöjalan avulla.
Älä sijoita kaappia suoraan auringonpaisteeseen tai tulisijan tai lieden läheisyyteen.
Page 11
11
FI
Jos tilan pohjaratkaisun takia on pakko sijoittaa kaappi
lieden tai lämpölähteen läheisyyteen, pitää noudattaa seuraavat vähimmäisetäisyydet:
Jos kaasu- tai sähkölieteen jää alle 3 cm, pitää laitteiden väliin sijoittaa vähintään 0,5 1 cm paksu, palamaton eristyslevy.
Öljy- tai hiililämmitteiseen lämmönlähteeseen pitää
jäädä vähintään 30 cm, koska niiden lämmitysteho on
suurempi.
Kaappi on niin suunniteltu, että se toimii myös suo-
raan seinää vasten sijoitettuna.
Kaappia sijoitettaessa pitää noudattaa seuraavat vähim-
mäisetäisyydet:
A: Kalusteisiin sijoitettuna
B: Vapaasti sijoitettuna
Oven kätisyyden vaihtaminen
Kun oven kätisyys tilasyistä pitää vaihtaa (sijoituspaikka tai
käytettävyys), voidaan oven kätisyys vaihtaa oikeasta
vasempaan.
Myytävissä kaapeissa saranat ovat oikealla.

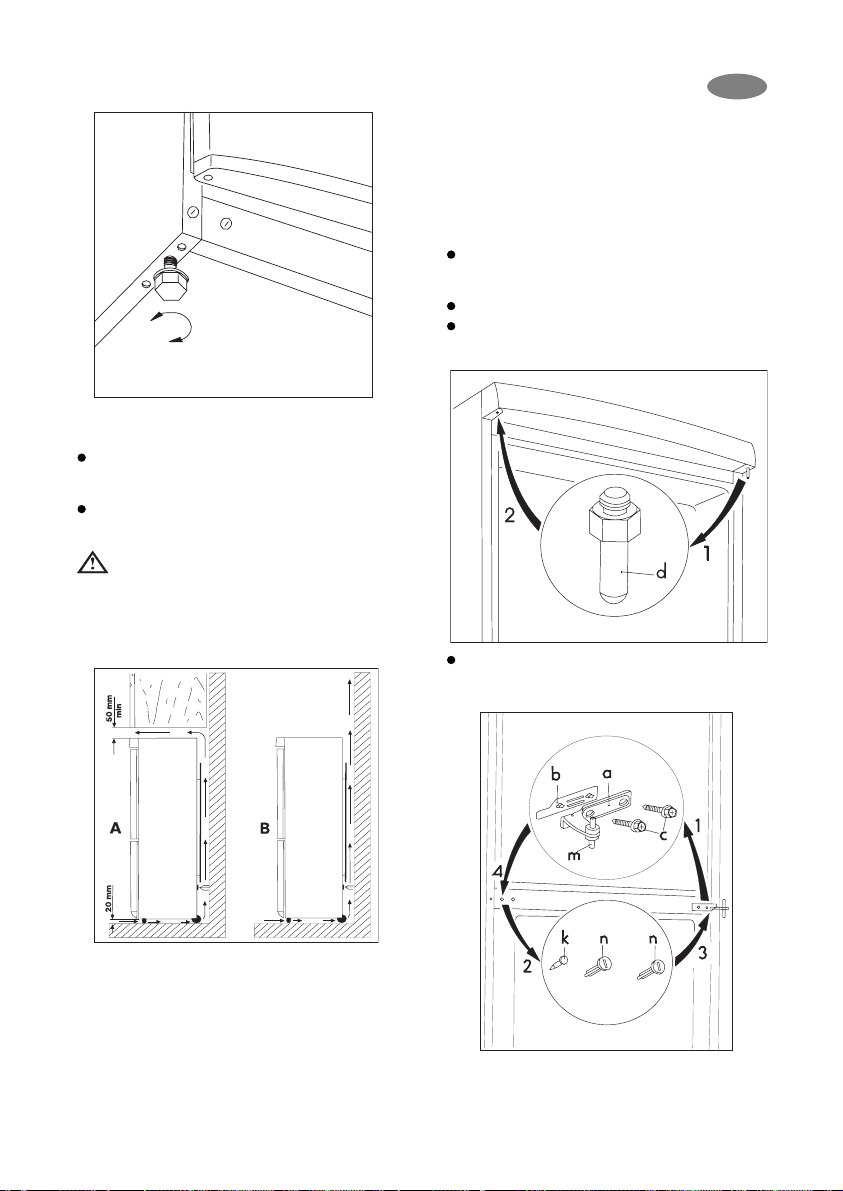

Vaihda oven kätisyys seuraavien ohjeiden ja kuvien
mukaan:
Seuraavien vaiheiden suorittamiseen tarvitaan toisen
henkilön apua, joka asennuksen aikana pitää tiukasti
kiinni kaapin ovista.
Irrota kaapin pistoke pistorasiasta.
Avaa ovet ja irrota tuplasarana (a, b) ruuvaamalla auki
ja irrottamalla molemmat ruuvit (c) (kuva 2).
Irrota tuplasarana (a, b, c) kaappirungosta molempia
ovia kevyesti kippaamalla. Muista myös irrottaa
saranan oleva muovitiiviste (b) (kuva 2).
Page 12
12
FI
Sähköliitäntä
Tämä jääkaappi toimii 230 V ~50 Hz jännitteellä.
Liitä jääkaappi maadoitettuun pistorasiaan. Mikäli
kotisi pistorasiat eivät ole maadoitettuja, ota yhteys
ammattitaitoiseen sähköasentajaan.
Tämä kaappi täyttää seuraavat EU-direktiivit:
73/23 EU päivätty 19.02.73 (pienjännitedirektiivi) ja
seurannaismuutokset.
89/336 EU päivätty 03.05.89 (sähkömagneettinen
yhteensopivuus) ja seurannaismuutokset.
96/57 ETY - 96/09/03 (energiatehokkuusdirektiivi)
sekä sen myöhemmät muutokset
Irrota jääkaapin ovi vetämällä se varovasti alaspäin.
Irrota pakastimen ovi vetämällä se varovasti ylöspäin.
Irrota (jääkaapin oven päällä olevat) täytetulpat ja kiin-
nitä ne jälleen toiselle puolelle.
Irrota (pakastimen oven päällä olevat) täytetulpat ja
kiinnitä ne jälleen toiselle puolelle.
Irrota jääkaapin yläsaranan tappi ruuvaamalla (d) ja
ruuvaa se kiinni toiselle puolelle (kuva 1).
Nosta ruuvimeisselin avulla ulos alemman tuuletussäleikön sisäke (e) (kuva 3).
Irrota pakastimen alasaranan tappi ruuvaamalla (h, f)
ja ruuvaa se kiinni toiselle puolelle. Muista myös
panna aluslevy (h) paikoilleen (kuva 3).
Kiinnitä alemman tuuletussäleikön sisäke (e) toiselle
puolelle.
Irrota tuplasaranien peitetulpat (n, k, 3 kpl.) vasemmalta puolelta ja pistä ne sisään toiselle puolelle (kuva
2).
Kiinnitä tuplasaranien tapit (m) pakastimen oven
vasemmanpuoliseen reikään (kuva 2).
Aseta pakastimen ovi alempaan ovitappiin (f) (kuva 3).
Aseta jääkaapin ovi ylempään ovitappiin (d) ja aseta
tuplasaranien tapit (m) ovea kevyesti kippaamalla
jääkaapin oven reikään.
Avaa ovet ja kiinnitä tuplasarana molemmalla ruuvilla
(c) vasemmalla puolella. Muista myös panna saranan
alla oleva muovitiiviste (b) paikoilleen. Tarkista, että
oven reuna on suora suhteessa kaapin seinään.
Siirrä ovenkahvat (r) toiselle puolelle ja kiinnitä tämän
käyttöohjeen kääressä olevat muovipeitetulpat (p)
Nosta kaappi takaisin alkuperäiselle paikalleen, tarkista, että se on suorassa ja pistä pistoke pistotulppaan.
Ellet itse pysty suorittamaan tässä selostettuja vaihtovaiheita, voit ottaa yhteyttä lähimpään valtuutettuun huoltoliikkeeseen, joka vaihtaa laitteen kätisyyden korvausta vastaan.
Page 13
13
Innan installation och användning av skåpet läs noggrannt igenom bruksanvisningen. Den innehåller säkerhetsåtgärder, tips, information och uppslag. Om kylskåpet används enligt instruktionerna kommer det
att fungera som det ska och vara till största belåtenhet.
Symbolerna nedan hjälper dig att lättare hitta information.
Säkerhetsåtgärder
Denna symbol upplyser dig om varningsord och information gällande ditt skåp.
Tips och användbar information.
Miljö-information.
Symbol för uppslag
Vid denna symbol hittar ni uppslag om förvaring av matvaror.
Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den
skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom
att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljöoch hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare
upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller
affären där du köpte varan.
Innehållsf
Innehållsförörttecec
kning
kning
Viktig säkerhetsinformation..............................14
Allmänna säkerhetsåtgärder............................14
Åtgärder för barns säkerhet.............................14
Säkerhets åtgärder för installation...................14
Säkerhetsföreskrifter för Isobutan....................14
Instruktion för användaren................................15
Allmän information ...........................................15
Beskrivning av skåpet, huvuddelar..................15
Manöverpanel ...............................................15
Hantering av skåpet.........................................16
Att starta skåpet............................................16
Reglering av temperaturen, inställning .........16
Kylskåpets användning .................................16
Förvaring i kylskåpet.....................................17
Temperaturindikator ......................................17
Att använda frysen...........................................17
Infrysning.......................................................17
Förvaring i frysen ..........................................17
Användbara råd och tips..................................18
Tips och uppslag..............................................18
Energibesparande.........................................18
Skrotning och återvinning .............................18
Underhållning...................................................18
Avfrostning ....................................................18
Regelbunden rengöring ................................19
Om skåpet inte används...............................19
Felsökning........................................................19
Byte av lampa ...............................................19
Om något ej fungerar.......................................20
Installations - instruktioner...............................21
Teknisk data.....................................................21
Att installera skåpet .........................................21
Transport och uppackning ............................21
Rengöring .....................................................21
Att ställa skåpet på plats...............................21
Omhängning av dörr.....................................22
Elektrisk koppling..........................................23
SE
Page 14
14
SE
VViktig säk
iktig säkererhehe
tsinf
tsinforor
mation
mation
Allmänna säkerhetsåtgärder
Spara bruksanvisningen då den måste finnas
med om skåpet säljs eller överlåts till annan person.
Skåpet är avsett för förvaring av matvaror för normalt hushållsbruk enligt denna bruksanvisning.
Endast specialiserade företag med
behörighet kan genomföra underhållsarbete,
reparation och byte av elsladden. Endast delar
tillhandahållna av dessa ska användas, annars
finns det risk för skador på person eller på
skåpet.
Skåpet är strömlöst endast om sladden är urkopplad. Innan rengöring och service måste kontakten vara urkopplad (Dra ej ut kontakten med
sladden) Om uttaget är svårt att nå, stäng av
skåpet genom att stänga av strömmen.
Elsladden får ej förlängas.
Kontrollera att sladd och stickkontakt inte
kommer i kläm bakom kyl/frysen.
- en skadad sladd och kontakt kan överhettas
och orsaka brand.
Kontrollera att kyl/frysen eller något annat
inte står på sladden.
- det kan orsaka kortslutning och risk för brand
Tag inte ur stickkontakten genom att dra i
sladden, speciellt om skåpet ska dras fram ur
en nisch.
- skador på sladden kan orsaka elektrisk stöt,
kortslutning och risk för brand.
- om elsladden är skadad måste den bytas ut av
en certifierad elektriker eller servicetekniker.
Anslut inte stickkontakten om vägguttaget
sitter löst.
- Då finns risk för elektrisk stöt eller brand.
Använd ej skåpet utan lampskydd för inre
belysningen.
Under städning, tining och uttagning av djupfryst
mat eller islådan, låt inte vassa eller hårda
föremål komma i kontakt med kylsystemet då de
kan orsaka skada på skåpet.
Se till så att inte vätska kommer i kontakt med
termostat och belysningslåda.
Glass och is kan orsaka skador om de intas
direkt uttagna ur frysen.
Efter upptiningen kan inte varorna omfrysas utan
de måste förbrukas snarast.
Förvara konsumentförpackade frysvaror enligt
tillverkarens anvisningar.
Försök aldrig att påskynda upptiningsprocessen
med hjälp av elektriska apparater eller
kemikalier.
Ställ aldrig något varmt på plastdelarna.
Förvara aldrig explosiva gaser eller vätskor i kyl-
eller frysutrymme då de kan explodera.
Förvara inte kolsyrad dryck, dryck på flaska eller
frukt i glasburk i frysutrymmet.
Kontrollera och rengör utloppet för avrinningsvat-
ten. Om utloppet blir tilltäppt kan avrinningsvattnet orsaka en kortare livslängd för skåpet.
Åtgärder för barns säkerhet
Låt aldrig barn leka med skåpets emballage.
Plast kan orsaka kvävning.
Vuxna ska hantera skåpet. Låt ej barn leka med
det eller dess reglage.
Vid kassering av skåpet, stäng av skåpet och dra
ut stickkontakten, klipp av anslutningssladden
(så nära skåpet som möjligt) och avlägsna dörren. Därigenom undviks att lekande barn kan
låsa in sig i skåpet (risk för kvävning) eller kan
råka ut för andra livsfarliga situiationer.
Denna apparat är inte avsedd att användas av
personer (inklusive barn) med nedsatt eller
begränsad fysisk, sensorisk eller mental förmåga, eller av personer i avsaknad av erforderliga
kunskaper, såvida inte apparaten brukas under
överinseende av en ansvarig vuxen person eller
efter instruktioner från densamma. Barn bör alltid
övervakas när de använder apparaten, för att
säkerställa att de inte leker med den.
Säkerhets åtgärder för
installation
Placera skåpet mot vägg för att förebygga risken
för beröring av varma delarna (kompressor, kondensator) och därmed undviks eventuella
brännskador.
Vid flyttning av skåpet, se till att kontakten är
urtagen.
Vid placering av skåpet se till att inte den står på
sladden.
Se till att det finnas tillräckligt med luftcirkulation
runt om skåpet. Underlåtenhet kan leda till överhettning. Följ installationsinstruktioner för lämplig
ventilation.
Säkerhetsföreskrifter för
Isobutan
Köldmedlet i skåpet är isobutan (R 600a).
Luftcirkulationen runt skåpet ska vara god och
luftkanalerna under och bakom ska vara fria och
oblockerade.
Låt inte vassa föremål komma i kontakt med kylsystemet bakom och inuti skåpet. Punkteras kylsystemet förstörs skåp och matvaror.
Använd inte andra mekaniska isskrapor eller
andra hjälpmedel för att påskynda avfrostningen
än vad tillverkaren rekommenderar.
Använd inga elektriska apparater i skåpet förutom de som tillverkaren rekommenderar.
För din egen säkerhet och egendom se
till att bruksanvisningen alltid finns till
hands. Tillverkarna är ej ansvariga för
skador som åstadkommits genom försummelse.
Page 15
15
SE
Ins
Instrtr
uktion f
uktion f
ör an
ör anvv
ändar
ändarenen
Beskrivning av skåpet, huvuddelar
Allmän information
Skåpets officiella beteckning är kombinerad kyl/frys
med en kompressor och frys i dess nedre del.
Skåpet har två separata kylsystem och dörrar, vilket
betyder, att de två enheterna kan användas separat.
Enligt dess beskrivning är den avsedd att rymma en
bestämd mängd frysta och djupfrysta varor under en
begränsad tid, och även för framställning av is.
Skåpet uppfyller standardkraven mellan olika tem-
peraturnivåer enligt klimatklassificering.
Bokstavssymbolen för klimatnivå finns angiven på
typskylt.
6. Glashylla
7. Grönsakslåda, -or
8. Dataskylt
9. Infrysningsfack
10. Förvaringslåda, -or
11. Smältvattenavlopp
12. Sockelgaller
13. Justerbara fötter
14. Smörfack
15. Ägghållare
16. Dörrfack
17. Dörrtätningslist
A - Kyl
B - Frys
1. Toppram med manöverpanel
a)Termostatvred
b)Grön lampa
c)Röd lampa
d)Snabbinfrysningsknapp medgul
lampa
2. Belysning
3. Glashyllor
4. Flaskhylla
5. Droppränna
18. Flaskhylla
19. Dörrhandtag
20. Kondensor
21. Avrinningsslang
22. Distans
23. Droppskål
24. Kylens kompressor
25. Frysens kompressor
26. Hjul
Manöverpanel
I toppramen under locket finns manöverpanelen till
följande funktioner:
A. Röd kontroll lampa
Lyser beroende på temperaturen i kylen.
Lyser en kort stund
när frysen startas upp
när mat läggs in
Lyser en längre period
när det är för hög temperatur i frysen (om för
mycket mat fryses in på en gång, eller om dörren
hålls öppen för länge, eller om dörren ej sluter
tätt)
när det är fel på frysen.
Page 16
SE
16
Hantering av skåpet
Att starta skåpet
Sätt in kontakten i vägguttaget
Kylskåpet
För att starta kylningen vrid termostatsvredet („E”)
medurs. I läge „0” är kylen avstängt men under spänning.
Frysen
För att starta kylningen vrid termostatvredet („D”)
medurs. Den röda lampan lyser, slocknar senare
enligt avsnittet „Manöverpanel, Röd lampa”. I läge „0”
är kylen avstängt men under spänning.
Reglering av temperaturen,
inställning
Termostatregleringen avbryter och återstartar
skåpets gång automatiskt under längre eller kortare
tid beroende på inställningen för att hålla den
önskade temperaturen.
Kylskåpet
Man kan välja mellan flera olika steg för kylningen
mellan minimum och maximum. Om man väljer en
medelinställning, (mellan minimum och maximum)
kommer kylens temperatur att bli mellan 0 ºC och +
5 ºC. Ju närmare man vrider termostatvredet mot
Maximum, desto intensivare blir kylningen.
Frysskåp
Om man väljer en medelinställning kan en temperatur på under -18 ºC uppnås som garanterar matens
långvariga förvaring.
Temperaturen i frysen påverkas inte bara av termostatens position utan också av omgivande temperatur, antal gånger dörren öppnas och mängden
av mat som har lagts in i frysen o s v.
Vid ökad belastning, i läge maximum - t.ex.
i värmebölja - kan kompressorn vara igång
oavbrutet. Detta skadar inte skåpet.
B. Snabbinfrysningsknapp
När knappen är intryckt arbetar frysens kompressor
kontinuerligt och den gula lampan tänds. Se avsnittet „Infrysning”.
C. Gul kontroll lampa
Lyser när snabbinfrysningsknappen är intryckt. Se
avsnittet „Infrysning”.
D. Termostatvred för frysen
Är till för att reglera frysens temperatur.
E. Termostatvred för kylen
Är till för att reglera kylens temperatur.
Kylskåpets användning
För att den kalla luften skall kunna cirkulera fritt
se till att inte täcka hyllorna med papper, brick-
or osv.
Ställ inte in varm mat, utan vänta tills de
svalnat till rumstemperatur. På så sätt und-
viker du onödig frostbildning.
Lukt och smak kan spridas mellan varorna
så täck över alla varor ordentligt eller slå in
de i plast eller aluminiumfolie innan de sätts in i
kylen. På så sätt behåller maten sin fuktighet och
exempelvis grönsaker blir inte uttorkade på bara
några dagar.
Page 17
17
SE
Förvaring i kylskåpet
Tänk på skissen i illustration vid placeringen av olika
matvaror.
1.Konditorivaror, färdiglagad mat, mat i karott, färskt
kött, kallskuret, dryck
2.Glasflaskor (liggandes)
3.Mjölk, mejeriprodukter, mat i karott
4.Frukt, grönsaker, sallad
5.Ost, smör
6.Ägg
7. Yoghurt, gräddfil
8.Små flaskor, läskedryck
9.Stora flaskor, dryck
Att använda frysen
Infrysning
Kylskåpet är lämplig att frysa färsk mat in den mängd
angivet enligt dataskylten. Infrysning av varor görs på
följande vis efter lämpliga förberedelser.
Tryck in snabbfrysningsknappen (den gula lampan
lyser) 4 timmar innan du ska frysa in en mindre mängd
mat och 24 timmar innan du ska frysa in en större
mängd mat. Nu är frysens kompressor igång oavbrutet
för att uppnå den nödvändiga temperaturen för frysningen.
Sätt den tidigare frusna maten - eller en del utav den från frysfacket i en korg/ar. Sätt den färska maten i frysfacket, låt det finnas tillräckligt med plats för luftcirkulation. Om det tidigare fanns frysen mat i frysfacket sätt
detta i fackets ena sida och se till att den färska maten
aldrig kommer i kontakt med den frusna.
Kör skåpet i detta läge i 24 timmar.
Tryck sedan in snabbfrysningsknappen (den gula lampan slocknar) och skåpet fungerar vidare i normalläge.
Frys aldrig in mat i större mängd än infrys-
ningskapaciteten som finns angivet i
„Teknisk data”, annars kan infrysningen misslyckas och efter upptining kan olika skador uppstå
(förlorad smak, arom, förstörd mat o.s.v.).
Tillverka inte is samtidigt som du fryser in mat
då isframställningen drar ner på infrysningskapaciteten.
Förvaring i frysen
Det är praktiskt att placera fryst mat i 1 eller 2 korg/ar
efter att infrysningen är färdig. Genom att göra detta
får du plats till att frysa in mer mat. Detta påverkar
inte redan fryst mat på ett negativt sätt.
Om större mängd mat behöver placeras kan man ta
bort korgarna förutom de nedersta så att maten kan
placeras direkt på frys ytan.
Glöm ej att följa föreskriven förvaringstid om du
köper redan fryst mat. Se instruktioner på frysdörren för förvaring av „hemmafryst” mat.
Symbolerna står för olika sorters mat, siffror står för
max. antal månader maten kan förvaras.
Det är endast säkert att bevara snabbinfryst mat
på detta sätt om den inte har tinats- även för en
kort tid.
Om den har tinats ska den inte omfrysas utan användas snarast.
Temperaturindikator
Temperaturindikatorn används för att kontrollera om
temperaturen i kylskåpet ligger på 4°C eller lägre.
Indikatorn visar ett grönt "OK" då temperaturen är
under denna temperatur. Om den är högre, visar den
svart.
Mätningen gäller det område som anges av dekalen
invid temperaturindikatorn. Om OK inte syns, kan
temperaturen i kylskåpet vara för hög. I så fall skall
termostaten ställas in på lägre temperatur.
Page 18
18
SE
Användbara råd och tips
Lägg märke till de ställbara hyllorna, de ökar
färskmatsfackens användbarhet betydligt. Det är
möjligt att ordna om hyllorna när dörren står
öppen i 90° vinkel.
Efter att ha öppnat och stängt frysens dörr kommer vakuumet att öka p.g.a. den låga temperaturen. Vänta därför 2-3 minuter om du vill öppna
dörren igen, så att trycket hinner stabiliseras.
Se till att kontrollera via termostatvredet att temperaturen ej understiger -18 °C, då en lägre temperatur kan förstöra frysta varor.
Kontrollera gärna dagligen att skåpet fungerar
ordentligt, så att eventuella fel upptäcks i god tid
för att undvika att mat förstörs.
Tips och uppslag
Detta kapitel innehåller praktiska tips och uppslag
om användning av skåpet för att uppnå maximalt
energibesparande, det finns också miljöinformation
om skåpet.
Energibesparande
Undvik att placera skåpet på en solig plats eller i
närheten av någonting som utstrålar värme.
Se till att kondensator och kompressor får tillräckligt ventilation. Täck ej över ventillationsvägen.
Slå in alla matvaror i täta förpackningar, folie, så
undviks onödig frostbildning.
Ha inte dörren öppen onödigt länge.
Varm mat ska ha rumstemperatur innan de ställs
in i kylen.
Håll kondensatorn ren.
Skrotning och återvinning
Kontakta Elkretsen AB eller återförsäljaren för att få
reda på var du kan lämna produkten för skrotning
och återvinning. Du kan också gå in på www.el-kret-
sen.se för att ta reda på närmaste inlämningsställe.
När det gäller kyl- och frysprodukter skall du kontakta din kommun för att få reda var du kan lämna in
produkten för skrotning och återvinning.
Material som använts i skåpet markerade
med symbol är återvinningsbart.
Underhåll
Avfrostning
Läckage av fukt i kylutrymmen i form av frost och is
är normalt vid användning av skåpet.
Tjock frost och is har en isolerande effekt som kan
reducera avkylnings effektiviteten som uppenbarar
sig i stigande temperaturer i kylområden och högre
energiförbrukning.
Den här typen av skåp har automatisk avfrostning
utan extern påverkan. Termostatkontroll avbryter
kompressorns gång med regelbundna intervaller under tiden avbryts avkylningsprocessen och kylfackets temperatur stiger över 0 ºC på grund av temperatur belastningen och avfrostning påbörjas. Om
kylfackets temperatur uppnår +3 - +4 ºC grader startas termostatens funktion om automatiskt.
Avrinningsvatten flödar ut genom avrinningsutloppet
till avdunstningsbrickan som sitter ovanpå kompressorn och avdunstas beroende på värmen.
Kontrollera och rengör avrinningsrännan i
samband med avfrostning då och då i förebyggande syfte mot tilltäppning i isolering. Om
denna blir tilltäppt kan det leda till kortare livslängd av skåpet.
Rengör avrinningsrännan med den medföljande
skrapan som kan ses i figur. Skrapan kan förvaras i
rännan.
Den vanligaste orsaken till tilltäppning i avrinningsrännan är att man sätter in mat inslaget i papper som då fryser fast på bakre plattan i kylskåpets
avkylningsfack. I försök att ta bort papperet kan det
gå av och orsaka tilltäppning i utloppet. Var då försiktig och tänk på ovan nämnda vid placering av omslagen mat i skåpet.
Vid ökad belastning på skåpet t.ex. vid värme-
bölja kan kompressorn vara i drift oavbrutet.
Under tiden fungerar inte automatiskavfrostning.
Det är inte onormalt med kvarstående is och frostfläckar på bakre platta efter avfrostning.
Page 19
19
SE
Frysen är ej utrustad med automatisk avfrostning
eftersom djupfryst mat inte tål smälttemperatur.
Plastskrapan som följer med skåpet är avsedd för att
skrapa och ta bort mindre frost och is under avfrostningens gång .
Om frost och islagringen är så tjock att den inte kan
skrapas bort med plastskrapan, bör frysskåpet
avfrostas (i allmänhet 2-3 gånger om året).
Ta ut de frysta varorna från frysen och lägg de en
korg isolerat med papper eller tyg. Ställ de på en sval
plats eller i ett annat frysskåp under avfrostning.
Stäng av skåpet och dra ut stickkontakten från
väggen, så att skåpets båda delar är avstängda.
Öppna skåpet dörrar och rengör
skåpet.„Regelbunden rengöring” enligt kapitel c.
Underhåll och rengör frysen enligt följande:
Smältvattnet samlas i avrinningsrännan i mitten
längst ner som skall tas ut och sättas tillbaka omvänt
enligt figur. Ställ en passande skål under rännan.
Sätt tillbaka avrinningsrännan på plats efter avfrostning.
Skålen i figuren är inte ett tillbehör!
Torka av efter avrinning.
Sätt in stickproppen i vägguttaget och sätt tillbaka
maten på plats.
Du rekommenderas att ställa termostaten i högsta
läge i ett par timmar så att skåpet kan snarast uppnå
rätt lagringstemperatur.
Regelbunden rengöring
Rengör gärna kylskåpet var 3:e - 4:e vecka.
Rengöringsmedel för hushåll eller tvål får ej användas.
Efter att ha stängt av elen, rengör skåpet med ljummet vatten.
Rengör dörrens magnetgummi med rent vatten. Efter
rengörning, sätt i stickkontakten i vägguttaget.
Damm och smuts som samlas bakom kylskåpet bör
avlägsnas och kondensatorn. Avdunstningsbrickan
ovanpå kompressorn bör också torkas av två gånger
om året
.
Om skåpet inte används
Om skåpet inte ska användas under en längre tid följ
dessa råd:
Stäng av skåpet och dra ur stickkontakten ur vägguttaget alt skruva ur säkringen.
Ta ut varorna ur skåpet.
Avfrosta och rengör som i tidigare anvisningar.
Lämna skåpet öppet för att undvika instängd luft.
Felsökning
Byte av lampa
Om lampan inte fungerar kan du byta ut den enligt
instruktionerna nedan:
Se till att strömmen till kylskåpet är avstängt.
Skruva loss skruven som håller fast lampans hölje
(1).Tryck in biten som finns på baksidan enligt illustration (2). Ta därefter bort lampans hölje i pilens riktning.(Glödlampans modell: T25 230-240 V, 15 W,
E14 gängor) Efter det att lampan är utbytt, sätt tillbaka lampans hölje, tryck den på plats, skruva tillbaka
skruven och anslut strömmen till kylskåpet igen.
Kylskåpets gång påverkas inte ifall belysningen inte
fungerar.
Page 20
20
SE
Om något ej fungerar
Under skåpets gång kan små men besvärliga problem dyka upp, som ej behöver åtgärdas av en
tekniker. I nästa kapitel finns information om olika fel
för att undvika onödiga kostnader för reparation.
Fäst uppmärksamhet på att skåpet kan låta något
under gång (kompressor, och cirkulations ljud). Det
är inget fel, bara skåpets normala gång.
Problem
Det är för varmt i
kylskåpet.
Det är för varmt i frysen
Vatten rinner nerför
den bakre plattan i
kylskåpet.
Vatten rinner in i
utrymmet.
Vatten rinner ut på
golvet.
Det bildas för mycket
frost och is.
Kompressorn arbetar oupphörligen.
Skåpet fungerar inte
alls. Varken kylning
eller ljus eller indikationslampor.
Skåpet låter för
mycket.
Möjlig orsak
Termostaten kan vara felaktigt inställd.
Om varor ej är svala nog eller felplacerade.
Dörren sluter inte tätt eller stängs ej ordentligt.
Termostaten kan vara felaktigt inställd.
Dörren sluter inte tätt eller stängs ej ordentligt.
För mycket mat har lagts in.
Varorna ligger för tätt.
Det är normalt. Under automatisk avfrostning
smälter frost bak i kylskåpet.
Utloppet i utrymmet kan vara tilltäppt.
Varor kanske hindrar vattnet från att rinna ner
i utloppet.
Avrinningsrännan leder inte till avdunstnings
brickan.
Varorna är inte förpackade på rätt sätt.
Dörren är inte riktigt stängd eller sluter inte
tätt.
Termostaten kan vara felaktigt inställd.
Termostaten kan vara felaktigt inställd.
Dörren är inte riktigt stängd eller sluter inte
tätt.
För mycket mat har lagts in.
Alltför varm mat har lagts in.
Skåpet står på en alltför varm plats.
Kontakten är inte i. (forts.)
Säkringen är trasig.
Termostaten är inte på.
Det finns ingen ström i uttaget.
Skåpet står inte rätt.
Lösning
Ställ in termostaten i högre läge.
Placera varorna på ett lämpligare sätt.
Kontrollera att dörren stängs ordentligt och att
tätningslisten är hel och ren.
Ställ in termostaten i högre läge.
Kontrollera att dörren stängs ordentligt och att
tätningslisten är hel och ren.
Vänta några timmar och kontrollera temperaturen igen.
Placera varorna så att kall luft kan cirkulera
omkring dem.
Rengör utloppet.
Omflytta varorna.
Led rännan rätt.
Förpacka varorna bättre.
Kontrollera att dörren är riktigt stängd och att
tätningslisten är hel och ren.
Ställ in termostaten i ett högre läge.
Ställ in termostaten i högre läge.
Kontrollera att dörren stängs ordentligt och att
tätningslisten är hel och ren.
Vänta några timmar och kontrollera temperaturen igen.
Ställ inte in mat som är varmare än rumstemperatur.
Sänk temperaturen i rummet.
Anslut skåpet.
Byt säkring.
Starta skåpet enligt „Att starta skåpet”.
Ring en elektriker.
Kontrollera om skåpet står stadigt (alla fötter
skall vara i golvet).
Om inte råden ger resultat, kontakta närmaste återförsäljare.
Fäst uppmärksamhet på att skåpet fungerar
med avbrott, så att när kompressorn stannar
betyder det inte att strömmen är bruten. Därför ska du
se till att dra ut stickkontakten ur vägguttaget innan du
rör skåpets elektriska delar.
Page 21
21
SE
Ins
Instt
allations - ins
allations - instrtr
uktioner
uktioner
Teknisk data
Att installera skåpet
Rengöring
Ta bort tejpen som har hållit fast de lösa delarna
under transporten.
Tvätta sedan skåpet invändigt med ljummet vatten
och ett milt handdiskmedel. Använd en mjuk trasa.
Efter rengörning, torka av skåpet inuti.
Transport och uppackning
Leverera skåpet i originalförpackningen, det
ska stå lodrätt med hänsyn till skyddsvarningar
på emballaget.
Efter varje transport, låt skåpet stå ca. två timmar
innan det sätts igång.
Packa upp skåpet och kontrollera att det är felfritt och
utan skador. Eventuella skador ska omedelbart
anmälas till återförsäljaren. I detta fall ska emballaget behållas.
Att ställa skåpet på plats
Omgivande temperatur påverkar skåpets energiförbrukning och funktion.
Vid placeringen, tänk på att det är praktiskt att placera skåpet på en plats med omgivande temperaturnivåer enligt klimatklassifieringen som finns angiven
i tabellen nedan och också återfinns på typskylten i
skåpet.
Klimatklassificering Omgivande temperatur
SN +10 … +32 °C
N +16 … +32 °C
ST +18 … +38 °C
Om omgivande temperatur faller under det angivna
lägsta värde, kan temperaturen i kylfacket stiga över
fastställd temperatur.
Om omgivande temperatur överstiger den angivna
högsta värde visar detta sig i att kompressorns arbetstid förlängs, sammanbrott i automatisk avfrostning
förekommer, temperaturen i kylfacket höjs och att
energikonsumtionen ökar.
I påsen med tillbehör hittar du distans som skall
monteras på apparatens övre hörn.
Vid placering av skåpet, se till att det står vågrät.
Detta uppnås med 2 st. justerbara fötter som finns
under skåpet längst fram.
Skåpet skall inte stå i direkt solljus eller i närheten av
spis eller element.
Modell
Brutto kapacitet (l)
Netto kapacitet (l)
Bredd (mm)
Höjd (mm)
Djup (mm)
Energikonsumtion (kW/24 h)
(kW/år)
Energiklass, enligt EU standard
Frysningskapacitet (kg/24 h)
Lagringstid vid systemfel (h)
Nominell strömstyrka (A)
Ljudnivå Lc (dB)
Vikt (kg)
Antal kompressorer
RJP 3541
RJP 3541 V
Kylskåp: 249
Frysskåp: 110
Kylskåp: 245
Frysskåp: 92
595
1850
632
0,959
350
A
12
20
1,3
40
81
2
Page 22
22
SE
Om det är oundvikligt att placera kylskåpet vid spis på
grund av begränsade möbleringsmöjligheter, ta då
hänsyn till dessa minimumavstånd:
Om avståndet mellan skåpet och gas- eller elspis
är 3 cm eller mindre, se till att sätta en 0,5-1 cm
flamsäker platta mellan apparaterna.
Detta avstånd är 30 cm för olje- eller vedeldad
spis eftersom det utstrålar mer värme.
Kylskåpet är utformat att fungera enda in till väggen.
Behåll de minimala avstånd rekommenderade i
illustration vid placering av kylskåpet:
A: placering under ett väggskåp
B: fristående placering
Omhängning av dörr
Skulle skåpets placering eller hantering kräva det,
kan omhängning av dörren ändras från vänster till
höger.
Apparaten i handeln är försedd med dörröppning från
höger.
För nedanstående procedurer rekommenderar vi
att en person håller i skåpets dörrar i en säker
position.
Ta ut stickkontakten ur vägguttaget.
Öppna dörrarna och ta bort det dubbla gångjärnet
(a, b) genom att lossa skruvarna 2 st. (c.) enligt
(bild 2.)
Ta bort det dubbla gångjärnet (a, b, c,) gradvis
från skåpet så att båda dörrarna lutas lite. Se till
att ta bort distansen i plast (b) som finns under
gångjärnet (bild 2.)
Page 23
23
SE
Elektrisk koppling
Detta kylskåp är utformat att fungera med strömstyrka 230 V AC (~) 50 Hz matarströmkrets.
Stickkontakten måste sättas i ett jordat uttag. Om
sådan inte finns, rekommenderas att kontakta en
elektriker som kan åtgärda detta Uttaget skall
uppfylla standardkrav för närhet till kylskåp.
Detta skåp uppfyller med följande E.E.Cdirektiv:
73/23 EEC satta 73.02.19 (Lågspännings-direktiv) och efterföljande modifikationer,
89/336 EEC satta 89.05.03 (Elektromagnetisk
Kompatibilitetsdirektiv) och efterföljande modifikationer
96/57 EEC - 96/09/03 (energieffektivitetsdirektivet) och senare ändringar av detta direktiv
Ta av kyldörren genom att dra den lite nedåt.
Ta av frysdörren genom att dra den lite nedåt.
Ta loss pluggen i kyldörren och skruva sedan i
den på andra sidan.
Ta loss pluggen i frysdörren och skruva sedan i
den på andra sidan.
Skruva loss kyldörrens övre bärande skruv (d)
och skruva sedan i den på andra sidan. (bild 1.)
Lyft den nedre sockelgallrets inlägg (e) med hjälp
av en skruvmejsel (bild 3.).
Skruva loss frys dörrens nedre bärande skruv (h,
f) och skruva sedan i den på andra sidan. Glöm ej
plattorna (h) (bild 3.)
Sätt tillbaka sockelgallrets inlägg (e) på den
andra sidan.
Ta bort det dubbla gångjärnets (n, k,) vänstra
täckpluggar (3 st.) och sätt de på den andra
sidan. (bild 2.)
Passa det dubbla gångjärnet (m) i skåpets vänstra bärande skruv. (bild 2.)
Passa frysdörren i den nedre (f) bärande skruven
(bild 3.)
Passa kyldörren i den övre (d) bärande skruven,
och passa dörrarna lätt lutandes i (m) det dubbla
gängjärnets bärande skruv i dörren.
Fixera med öppna dörrar det dubbla gångjärnet
på vänster sida med 2 st. skruvar (c). Glöm ej distansen i plast (b) som finns under gångjärnet. Se
till att dörrens kant är parallell med mantelns kant.
Flytta dörrhandtagen (r) på den andra sidan, lägg
i döljlister i plast (p), som du hittar i bruksanvisningspåsen, i springorna. (bild 4.)
Sätt tillbaka skåpet på dess plats, gör inställningarna, och anslut ström.
Om du ej vill utföra procedurerna ovan, kontakta närmaste behörig underhållstekniker. Tekniker utför
omhängning mot betalning enligt deras taxa.
Page 24
2009. 01. 14.
Loading...
