Bruksanvisning 2
..
Käyttöohje 11..........
8181844--00/5
Säkerhetsinformation
S
Ditt nya kylskåp kan ha andra funktioner jämfört
med ditt gamla skåp.
Läs noga igenom anvisningarna, så du snabbt lär dig
hur ditt nya skåp fungerar och ska skötas. Spara
bruksanvisningen, den måste finnas med om skåpet
säljs eller överlåts till annan person.
Användning
· Skåpet är avsett för förvaring av matvaror för
normalt hushållsbruk enligt denna
bruksanvisning.
· Förvara aldrig explosiva gaser eller vätskor i
kyl- eller frysutrymme. De kan sprängas och
skada person och egendom.
· Låt inte vassa föremål komma i kontakt med
kylsystemet bakom och inuti skåpet. Punkteras
kylsystemet förstörs skåp och matvaror.
· Förvara inte kolsyrade drycker, flaskor och
burkar av glas i frysutrymme, då
glasförpackningarna kan gå sönder.
· Skåpet är tungt. Skåpets kanter och utskjutande
metalldelar på skåpets baksida kan vara vassa.
Var försiktig då skåpet flyttas. Använd handskar.
Barn
· Håll uppsikt över små barn så att de inte kommer
åt skåpets inredning eller reglage.
Skrotning av gamla skåp
Lämna ditt gamla skåp till en återvinningsanläggning. Kontakta kommunen eller din
återförsäljare för mer information.
Stäng av ditt gamla skåp och dra ur stickkontakten.
Kapa anslutningssladden så nära skåpet som möjligt.
Ta bort dörren innan skåpet skrotas så att lekande
barn inte kan bli innestängda i skåpet.
Se till att inte skada kylsystemet i det gamla skåpet.
Isoleringen och kylsystemet kan innehålla ämnen
som bryter ned ozonlagret.
Ditt nya skåp är helt fritt från ämnen som bryter ned
ozonlagret. Läs mer om ditt nya skåp och miljön i
avsnittet "Råd och tips".
Innehållsförteckning
Säkerhetsinformatio n 2.............
Skrotning av gamla skåp 2.....................
Innehållsförteckning 2...............
Beskrivning av kylskåpet 3..........
Knappar och indikeringslampor 3...............
Innan skåpet startas för första
gången 4...........................
Att an vän da kylskåp et 4.............
Starta kylen och ställ in rätt temperatur 4.........
Temperaturen i kylskåpet 4....................
Att mäta temperaturen 4.......................
Avstängning 5...............................
Inredning 5.................................
Råd och tips 5......................
Så kan du spara energi 5.......................
Skåpet och miljön 5..........................
Miljövänlig användning 5......................
S
Skötsel och rengöring 6.............
Tag bort ventilationsgallret 6...................
Rengöring 6.................................
A vfrosta kylskåpet 6..........................
Byte av lampa 6.............................
Om skåpet inte ska användas 6..................
Vid längre semester eller bortavaro 6..............
Om något inte fungerar 7............
Garanti (gäller för Finland) 7...................
Konsumentköp EHL 8........................
Konsumentkontakt 8..........................
Service och reservdelar 8......................
Teknisk information 8...............
Installation 8.......................
Packa upp 8.................................
Montera pedalen 8...........................
Tag bort transportstöd 9.......................
Rengör 9...................................
Ställ skåpet på plats 9.........................
Omhängning av dörr 10........................
Elanslutning 10...............................
2
Rosenlew 818 18 44-00/5
Beskrivning av kylskåpet
S
6
1
8
1
2
1
1
3
3
4
1
7
8
8
Modell RJKL920
1. glashylla
2. flaskhylla
3. grönsakslåda
4. avskärmningsskiva mellan
kyl och sval
5. ventilationsgaller
6. smörfack
7. hängande halvhylla + äggfack
8. dörrfack
9. flaskhylla
1
3
5
1
2
1
1
1
3
3
4
1
9
6
Modell RJKL960
1. glashylla
8
7
8
2. flaskhylla
3. grönsakslåda
4. avskärmningsskiva mellan
kyl och sval
5. ventilationsgaller
6. smörfack + ask
8
7. äggfack
8. dörrfack
9. flaskhylla
1
9
3
5
Knappar och indikeringslampor
A. Grön indikeringslampa
Lyser när kylen är i gång.
A
B
B. Termostatvred
Används för att starta och ställa in
temperaturen i kylen.
Rosenlew 818 18 44-00/5
3
Innan skåpet startas för första gången S
Installera och rengör skåpet enligt anvisningarna i
avsnittet "Installation".
Kontrollera att avrinningsslangen är placerad över
droppskålen på skåpets baksida.
Skåpet måste stå upprätt i ca 30 minuter
eller i 4 timmar om skåpet transporterats
liggande, innan stickkontakten sätts i
vägguttaget och skåpet startas för första
gången. Kompressorn kan annars skadas.
Oljan måste få tid att rinna tillbaka till
kompressorn.
Att använda kylskåpet S
Starta kylen och ställ in rätt
temperatur
Vrid termostatvredet till önskat läge.
1: Termostatens lägsta läge; ger skåpets
varmaste temperatur.
6: Termostatens högsta läge; ger skåpets
kallaste temperatur.
0: Avstängt.
Låt skåpet gå ett dygn mellan varje ändring av
temperaturinställningen, så att temperaturen hinner
stabilisera sig.
Temperaturen i kylskåpet
Lämplig förvaringstemperatur i kylen är ca +5˚C.
Är termostaten ställd på en för kall temperatur kan
det på vissa ställen i skåpet bli så kallt att varor med
hög vattenhalt fryser. OBS! B ilden visar var det är
varmast respektive kallast.
Kött, fisk och mjölk ska placeras i kylens kallaste
delar. (-)
+
--
--
--
--
+
+
+
+
--
+
+
Att mäta temperaturen
Om temperaturen mäts med en kylskåpstermometer
bör den ställas i ett glas vatten, mitt i skåpet. Då
motsvarar den bäst temperaturen i varorna. Placera
inte termometern hängande eller liggande direkt på
hyllan.
Tips:
· Sprid ut matvarorna så att den kalla luften kan
cirkulera fritt mellan dem.
· Ställ inte varor direkt mot den kalla köldplattan i
bakväggen, eftersom de då kan frysa fast eller
frysa.
· Ställ inte in heta varor, utan vänta tills de
svalnat något.
· Täck över alla varor ordentligt, lukt och smak
kan annars spridas m ellan varorna.
4
Rosenlew 818 18 44-00/5
Avstängning
Ställ t ermostaten på "0"-läget.
Dra ut stickkontakten ur vägguttaget alternativt
skruva ur säkringen.
Inredning
Avskärmningsskiva
Avskärmningsskivan skiljer svaldelen från kylen.
Avskärmningsskivan har ett spjäll som reglerar
mängden kyla som förs ner till svaldelen. Då spjället
är öppet blir det kallare i svaldelen.
I kylskåp med en dörr kan avskärmningsskivan
flyttas och storleken på kyldelen ökas.
OBS! Avskärmningsskivan måste sitta under
dropprännan och mitt emot ett dörrfack.
Grönsakslådan har en flyttbar avdelningsskiva för att
skilja olika grönsaker åt.
Hyllorna och dörrfacken i skåpet är löstagbara så att
de kan tas ut och flyttas om.
Vissa hyllor behöver lyftas upp i bakkanten innan de
går att dra ut.
Det nedersta dörrfacket och glashyllan över
grönsakslådan får inte flyttas. De behövs för
luftcirkulationen i skåpet.
Hyllor med uppstående kantlist ska placeras med
kantlisten bakåt, för att förhindra att varor ställs
direkt mot den kalla köldplattan.
Model RJKL 920
Hängande halvhylla
Halvhyllan kan skjutas i sidled. Den kan monteras
under alla dörrhyllor utom den nedersta.
Grönsakslådan har en flyttbar avdelningsskiva för att
skilja olika grönsaker åt.
Råd och tips
Så kan du spara energi
· Följ noggrant informationen om hur skåpet ska
placeras i avsnittet "Installation". Rätt uppställt
förbrukar skåpet mindre energi.
· Öppna inte skåpet onödigt ofta eller länge.
· Kontrollera regelbundet att skåpet är ordentligt
stängt.
· Tina frysta varor i kylskåpet, då kommer kylan
till nytta.
· Dammsug kompressorn och kylsystemet på
baksidan av skåpet ungefär en gång om året.
· Låt heta varor svalna något innan de läggs in i
kylskåpet.
· Se till att tätningslisten är hel och ren.
Skåpet och miljön
· Isoleringen och köldmediet i skåpet är helt
S
oskadliga för ozonlagret.
· Alla delar i emballaget kan återvinnas.
· Skåpet är tillverkat så att det lätt kan
demonteras för återvinning.
Miljövänlig användning
· Lämna s kåpets emballage och kasserade kyl-
och frysskåp till en återvinningsanläggning.
Kontakta kommunen eller din återförsäljare för
närmare information.
· Förvara varorna i burkar och kärl som kan
användas flera gånger. Använd så lite
engångsmaterial som möjligt.
· Använd ett milt och miljövänligt handdiskmedel
och vatten vid rengöring.
· Följ råden under rubriken "S å kan du spara
energi".
5
Rosenlew 818 18 44-00/5
Skötsel och rengöring
Tag bort ventilationsgallret
Ventilationsgallret är löstagbart. Det ska tas bort vid
rengöring.
Dörren måste vara öppen när ventilationsgallret tas
bort. Lossa gallret i överkant genom att dra det
utåt/nedåt. Dra sedan gallret rätt ut för att ta loss det.
Rengöring
Rengör skåpet regelbundet.
Stäng av skåpet och dra ur stickkontakten från
vägguttaget, alternativt skruva ur säkringen.
Tag bort ev. smuts som har fastnat i dropprännan i
kylskåpet. Använd tops eller piprensare. Är det
stopp längre ner i avrinningsröret kan en plastklädd
gardinspiral användas.
Tag ut lösa delar och handdiska dem. Torka av skåp,
inredning och tätningslist. Använd en mjuk trasa och
ett milt handdiskmedel utspätt med ljummet vatten.
Stäng inte dörren förrän det är torrt i skåpet.
Tag bort ventilationsgallret (se avsnittet "Tag bort
ventilationsgallret") och dammsug under skåpet.
Drag fram skåpet från väggen. Dammsug baksidan
av skåpet, kylsystemet och kompressorn.
Lyft skåpet i framkanten när det ska
flyttas, så att golvet inte repas.
S
Avfrost a kylskåpet
Kylskåpet avfrostas automatiskt varje gång
kompressorn stannar. Undvik onödig frostbildning
genom att :
· inte ställa in heta varor i skåpet
· inte öppna skåpet onödigt ofta eller länge
· inte ställa matvaror direkt mot den kalla
köldplattan
Byte av lampa
Belysning tänds automatiskt när dörren öppnas. Vid
lampbyte ska skåpet vara strömlöst.
Dra ur stickkontakten eller skruva ur säkringen.
Tryck ihop fjädern och drag samtidigt gallret nedåt.
Om skåpet inte ska användas
Stäng av skåpet och dra ur stickkontakten från
vägguttaget, alternativt skruva ur säkringen.
Rengör skåpet enligt anvisningarna i avsnittet
"Rengöring". Stäng inte skåpet: en unken och
instängd lukt kan då uppkomma.
Vid längre semester eller bortavaro
Om skåpet ska stå på bör någon regelbundet titta
till det, så att varorna inte förstörs vid ett ev.
strömavbrott.
6
Rosenlew 818 18 44-00/5
Om något inte fungerar
När skåpet inte fungerar på önskat sätt kan det bero på något som enkelt går att rätta till själv. Läs igenom och
följ tabellen så behöver inte service beställas i onödan.
S
Problem Möjlig orsak / Åtgärdsförslag
Det är för varmt i kylen. Ställ in en kallare temperatur.
Placera varorna på rätt plats i kylen. Se avsnittet "Temperaturen
i kylskåpet".
Fördela varorna så att den kalla luften kan cirkulera mellan
dem.
Kontrollera att dörren är riktigt stängd och att tätningslisten är
hel och ren.
Det är för kallt i kylen. Ställ in en varmare temperatur.
Grönsaker och varor som lätt fryser kan ha blivit placerade på
"en för kall hylla". Se avsnittet "Temperaturen i kylen."
Det rinner vatten på köldplattan inuti
kylskåpet.
Kompressorn går kontinuerligt. Ställ in en varmare temperatur.
Skåpet går inte alls. Varken kyla eller
belysning fungerar. Inga signallampor
lyser.
Det rinner vatten på golvet. Placera avrinningsslangen på skåpets baksida över droppskålen.
Det rinner vatten i kylen. Rensa dropprännan och avrinningshålet, tex med en tops eller
Skåpets ljudnivå är för hög. I kylsystemet bildas det vissa ljud. Ett pulserande ljud hörs när
Det är fullt normalt. Under den automatiska avfrostningen tinar
frosten på köldplattan.
Kontrollera att dörren är riktigt stängd och att tätningslisten är
hel och ren.
Stickkontakten sitter inte i ordentligt.
Säkringen är s önder.
Skåpet är inte påslaget.
Det kommer inte fram ström till skåpet. (Prova genom att
ansluta en annan apparat.)
Se kapitlet "Innan skåpet startas för första gången".
piprensare.
Varor kan vara placerade så att de hindrar vatten från att rinna
ner i dropprännan.
köldmediet pumpas runt i kylsystemet. När kompressorn startar
och stannar kan knäppande ljud höras från termostaten.
Om ljudnivån upplevs som störande:
Böj försiktigt rören på skåpets baksida så att de inte vidrör
varandra.
Sätt tillbaka distanskuddarna (mellan skåpet och rören) om de
fallit bort.
Följ noga Instruktionerna i avsnittet "Ställ skåpet på plats".
Om felet inte beror på någon av ovanstående orsaker. Kontakta Elektroservice. Service och reparationer ska
utföras av ett av tillverkaren legitimerat serviceföretag. Använd endast reservdelar som tillhandahålls av dessa.
Garanti (gäller för Finland)
Produkten har t vå års garanti. Garantivillkoren
uppfyller branschens allmänna villkor, vilka
tillhandahålls av leverantören eller återförsäljaren.
Spara kvittot och verifikation på inköpsdatumet.
Kostnader kan debiteras även under den tid som
omfattas av kostnadsfri service om:
· reklamationen är omotiverad
· anvisningarna i bruksanvisningen inte har
följts
Rosenlew 818 18 44-00/5
7
Konsumentköp EHL
Vid försäljning till konsument i Sverige gäller
konsumentköp EHL samt övriga EHL-bestämmelser
vilka återförsäljaren tillhandahåller. Kom ihåg att
spara kvittot och EHL-försäkringsbevis.
Konsumentkontakt
Har du frågor angående skåpets funktion eller
användning, ber vi dig ringa vår konsumentgrupp.
Telefonnummer: 08-738 79 20
I Finland kontaktas konsumentrådgivare på tel.
0200-2662 (0,95mk/min+lna)
du använder skåpet till annat än det är avsett för.
Service och reservdelar till ditt skåp får du via din
återförsäljare eller AB Elektroservice (se under
"Hushållsutrustning, vitvaror" i telefonkatalogens
Gula sidor).
I Finland ansvarar Oy Electrolux Kotitalouskoneet
Ab-HUOLTOLUX i Björneborg för service och
reservdelsförsäljning, tel. (02) 622 33 00.
Uppge skåpets modellbeteckning, produkt- och
serienummer enligt dataskylten, som sitter på
vänster sida i skåpet.
Service och reservdelar
Innan service kontaktas, läs igenom
bruksanvisningen och följ de råd och anvisningar
som ges i avsnittet "Om något inte fungerar". Om
service tillkallas inom EHL-åtagandet för att åtgärda
de problem som finns med på denna lista, riskerar du
att själv få stå för kostnaden. Detta gäller också om

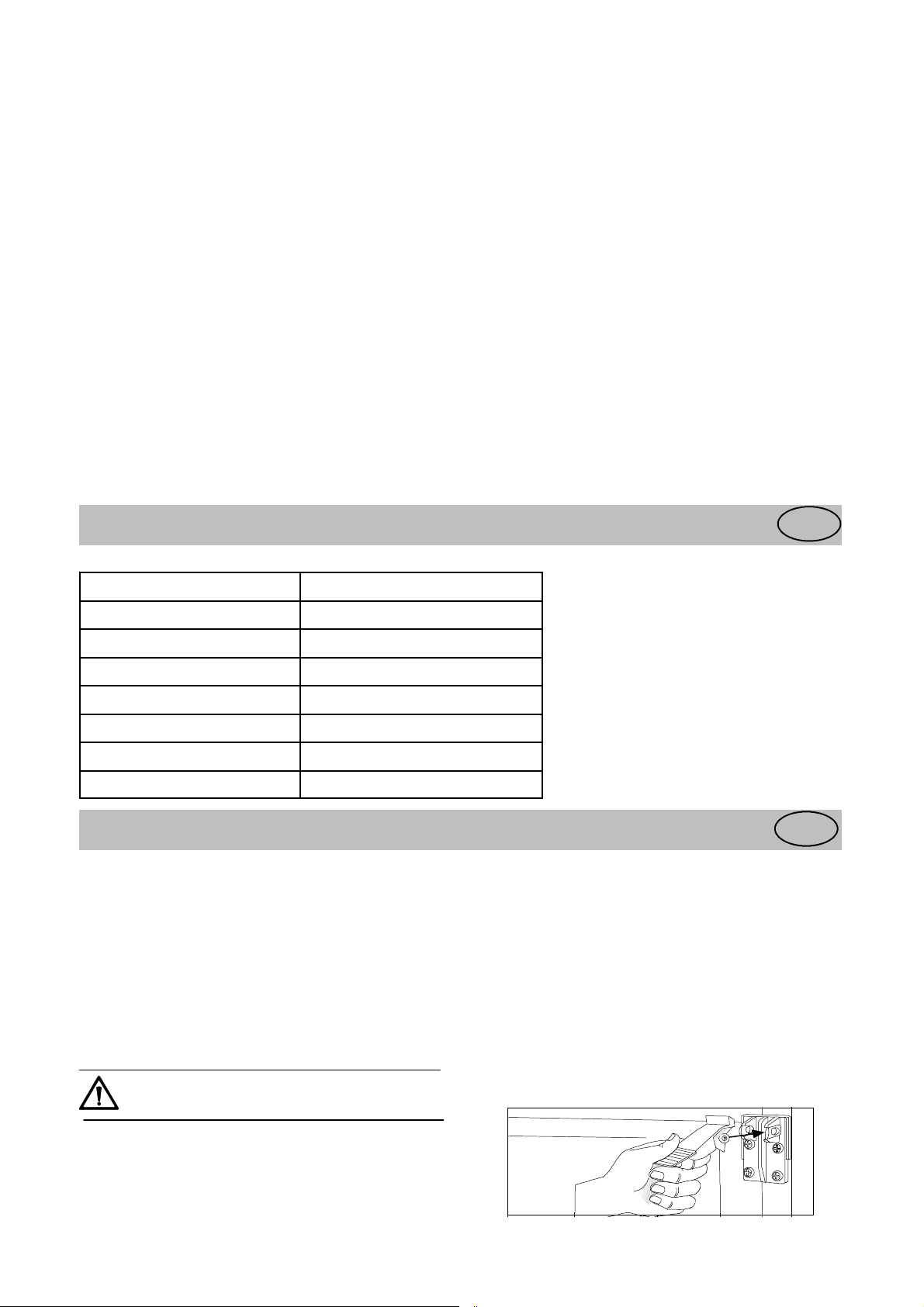

Teknisk information
Modell RJKL 920/ RJKL 960
Nyttovolym 361 l
Bredd 595 mm
Höjd 1900 mm
Djup 600 mm
Energiförbrukning 179 kWh/år
Energiklass A
Märkeffekt 110W
MOD:.......................................................................
PROD.NO:...............................................................
SER:NO:..................................................................
Inköpsdatum............................................................
S
Installation
Packa upp
Packa upp skåpet och kontrollera att det är felfritt
och utan transportskador. Eventuella transportskador
ska omedelbart anmälas. I Sverige görs anmälan till
Distrilux Distributionskontor, se fraktsedeln, eller
till återförsäljaren om skåpet levererats direkt från
butik. I Finland görs anmälan till återförsäljaren.
Lämna iväg emballaget för återvinning. Kontakta
kommunen eller återförsäljaren för information.
Låt inte barn leka med emballaget. Plastfilmen kan medföra kvävningsrisk.
Montera pedalen
På skåpet sitter ett pedalfäste och en klack monterad
då skåpet levereras. Snäpp fast pedalen i pedalfästet.
S
Rosenlew 818 18 44-00/5
8
Tag bort transportstöd
Tag bort tejpen och transportstöden som sitter
· på dörrsidorna
· på nedre gångleden
· på hyllorna
Tag bort t ransportstödet på glashyllan genom att
skjuta transportstödet framåt längs hyllkanten tills
hyllans utbuktning tar emot. Lyft hyllan i bakkanten
och drag hyllan och transportstödet framåt tills
hyllan kan tippas och transportstöden kan tas ut. På
vissa modeller ligger en ljuddämpande skumgummidyna under skåpet. Tag i nte bort den.
Rengör
Tvätta sedan skåpet invändigt med ljummet vatten
och ett milt handdiskmedel. Använd en mjuk trasa.
Ställ skåpet på plats
För att skåpet ska fungera på bästa möjliga sätt ska:
· skåpet stå på en torr och sval plats som är fri från
direkt solljus.
· skåpet inte placeras i närheten av någon värme-
källa som t.ex. spis eller diskmaskin.
· skåpet stå plant uppställt. Det får inte luta mot
omslutande väggar. Justera fötterna vid behov.
Justernyckel till fötterna medföljer.
· luftcirkulationen runt skåpet ska vara god och
luftkanalerna under och bakom skåpet ska vara
fria och oblockerade. Ventilationsutrymmet över
skåpet och ev. speceri/överskåp ska vara minst
200 cm@. Ventilationsutrymmet kan antingen
placeras
a direkt över skåpet eller
b bakom och ovanför överskåpet. Utrymmet
bakom skåpet måste då vara minst 50 mm djupt.
· skåpet stå på en plats med en omgivnings-
temperatur motsvarande den klimatklass* som
skåpet är avsett för .
* se dataskylt inuti skåpet.
Nedanstående tabell visar omgivningstemperatur för
de olika klimatklassarna.
Klimatklass
för omgivningstemperatur på
a)
b)
50mm
SN
N
ST
T
+10°C till +32°C
+16°C till +32°C
+18°C till +38°C
+18°C till +43°C
Kontrollera att avrinningsslangen är placerad över
droppskålen på skåpets baksida.
Om skåpet ska placeras i ett hörn med gångjärnssidan mot väggen måste avståndet mellan vägg och
skåp vara minst 10 mm för att dörren ska kunna
öppnas så mycket att hyllorna kan tas ut.
9
Rosenlew 818 18 44-00/5

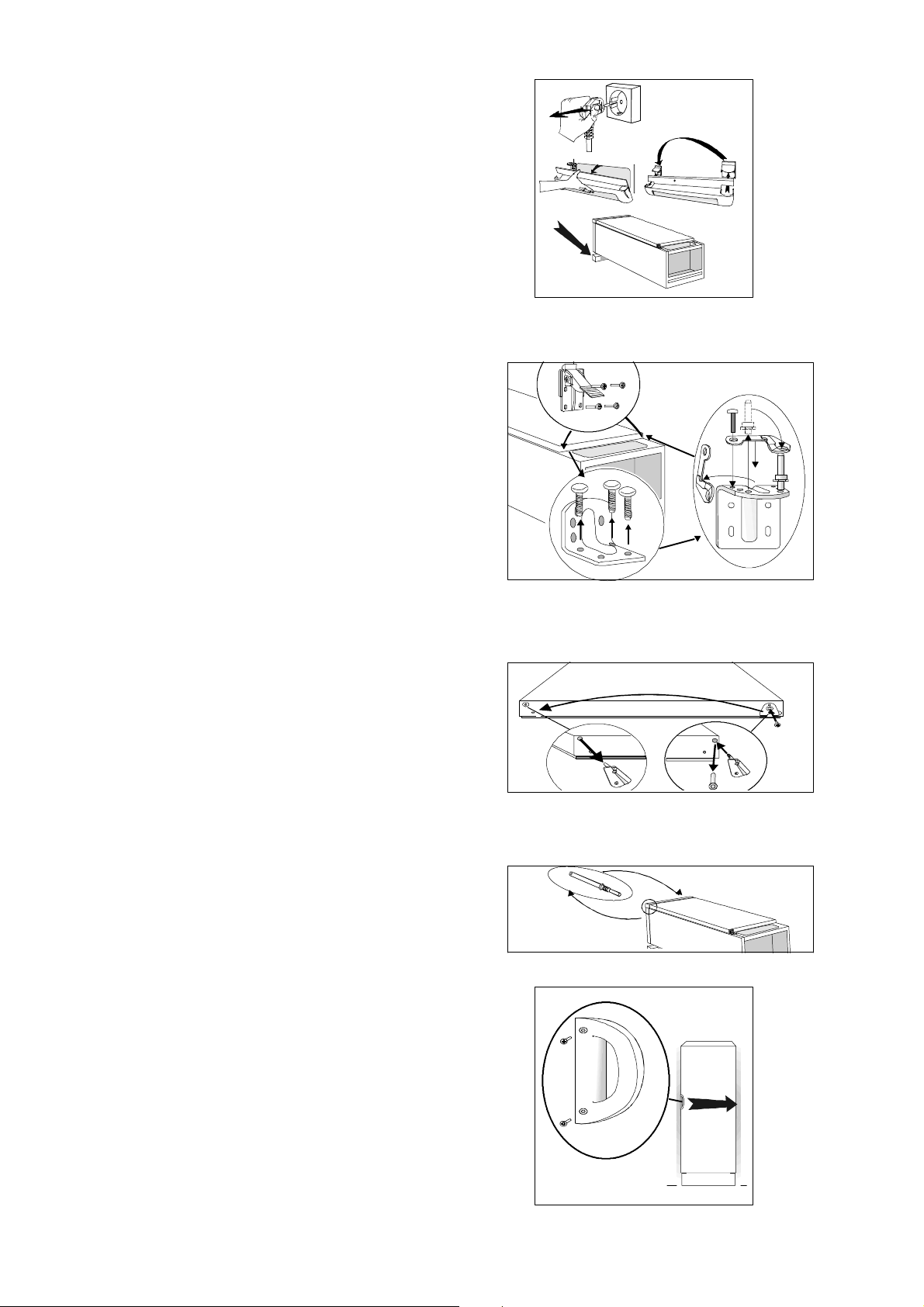

Omhängning av dörr
1
1. Stäng av skåpet och dra ur stickkontakten från
vägguttaget.
2. Tag bort ventilationsgallret. På ventilationsgallret
finns en löstagbar del, flytta den till andra sidan.
3. Lägg skåpet på rygg ovanpå en trälist. Listen gör
det lättare att få grepp om skåpet igen när det ska
resas.
4. På skåpets nedre del.
a. Skruva bort gångleden.
b. Tag bort dörrstängningsbeslagen på gångleden och
flytta gångledstappen till andra sidan. Skruva dit det
bifogade dörrstängningsbeslaget.
c. Flytta pedalen till andra sidan.
5. På dörrens undersida:
a. Tag bort dörrstängningsbeslaget.
b. Flytta pedalklacken till andra sidan.
c. Tag bort "plastpluggen", andvänd en mejsel att
vicka l oss pluggen med. Sätt dit dörrstängningsbeslaget som finns i "reservdelspåsen".
2
3
c
4
b
a
6. Lyft av dörren.
7. På skåpets ovansida. Flytta gångledstappen till
andra sidan.
8. Lägg tillbaks dörren. Skruva fast gångleden.
9. Res skåpet och sätt tillbaka ventilationsgallret.
10. Flytta handtaget.
Skruva loss handtaget. Tryck försiktigt in
plastpluggarna på motsatt sida med en dorn. Skruva
fast handtaget i plugghålen. Tryck i de medföljande
plastpluggarna i skruvhålen där handtaget tidigare
satt.
11. Ställ skåpet på plats. Kontrollera att skåpet står
riktigt uppställt. Se avsnittet "Ställ skåpet på plats".
Elanslutning
Skåpet ska anslutas till ett jordat eluttag.
Spänning: 230 V.
Säkring: 10 A.
Se även dataskylten på vänster sida i skåpet.
5
a
7
10
b
c
10
Rosenlew 818 18 44-00/5
qЬЙ=bдЙЕнкздмс=dкзмй=бл=нЬЙ=пзкдЗDл=д~кЦЙлн=йкзЗмЕЙк=зС=йзпЙкЙЗ=~ййдб~еЕЙл=Сзк=вбнЕЬЙеI=ЕдЙ~ебеЦ=~еЗ=змнЗззк=млЙK
jзкЙ=нЬ~е=RR=гбддбзе=bдЙЕнкздмс=dкзмй=йкзЗмЕнл=EлмЕЬ=~л=кЙСкбЦЙк~нзклI=ЕззвЙклI=п~лЬбеЦ=г~ЕЬбеЙлI=о~Еммг=ЕдЙ~еЙклI
ЕЬ~бе=л~пл=~еЗ=д~пе=гзпЙклF=~кЙ=лздЗ=Й~ЕЬ=уЙ~к=нз=~=о~дмЙ=зС=~ййкзсK=rpa=NQ=Дбддбзе=бе=гзкЙ=нЬ~е=NRM=ЕзменкбЙл
~кзмеЗ=нЬЙ=пзкдЗK
bдЙЕнкздмсJвзелЙкеб=зе=г~~бдг~е=лммкбе=вЙбннб∏JI=лббозмлJ=а~=йммн~кЬ~взеЙбЗЙе=о~дгблн~а~K=bдЙЕнкздмсбе=нмзннЙбн~
гууЗ®®е=удб=NRM=г~~лл~=угй®кб=г~~бдг~~=омзлбнн~бе=удб=RR=гбдаззе~~=в~йй~дЙнн~=EггK=а®®в~~ййЙа~I=дбЙлб®I
йЙлмвзеЙбн~I=й∏дуебгмкЙбн~I=гззннзкбл~Ьза~=лЙв®=кмзЬзедЙбввмкЙбн~F=еK=NQ=гбда~кЗбе=Зздд~кбе=~козлн~K
Mariestad KTD--AV
Loading...
