Page 1
RJKL 901
RJKL 901OP
RJKL 901VP
RJKL 910E
Kyl/svalskåp
Jää--/viileäkaappi
Bruksanvisning 2
..
Käyttöohje 11..........
8181396--01/4
Page 2
Turvallisuus
FI
Uudessa jääkaapissasi saattaa olla toimintoja, joita
edellisessä laitteessasi ei ollut.
Tutustu näihin kaapin käyttö- ja huolto-ohjeisiin
huolellisesti. Säilytä tämä ohjekirjanen. Sitä
tarvitaan, mikäli haluat myöhemmin myydä kaapin
tai antaa sen jollekulle.
Käyttö
Tämä kaappi on tarkoitettu kotitalouden
tavanomaisten elintarvikkeiden säilytykseen tässä
oppaassa kerrotulla tavalla.
Jääkaappi- tai pakastinosassa ei tule säilyttää
räjähtäviä kaasuja tai nesteitä. Nämä saattavat
räjähtää ja aiheuttaa henkilö- ja
materiaalivahinkoja.
Kaapin takana ja sisällä olevat
jäähdytysjärjestelmän osat eivät saa osua teräviin
esineisiin. Mikäli jäähdytysjärjestelmään tulee
reikä, kaappi vaurioituu ja sisällä olevat
elintarvikkeet saattavat pilaantua.
Älä säilytä pakastinosassa hiilihapotettuja juomia
tai pulloja. Lasipullot saattavat rikkoutua.
Kaappi on painava. Kaapin reunat tai ulkonevat
osat voivat olla teräviä. Kaappia siirrettäessä on
toimittava varoen ja käytettävä aina hansikkaita.
Lapset
Huolehdi siitä, etteivät pikkulapset pääse käsiksi
laitteen säätimiin tai kaapin sisäosiin.
Vanhan kaapin romuttaminen
Irrota pistoke pistorasiasta ja katkaise liitosjohto
kaapin puoleisesta päästä. Varmista, että kaikki lukot
ja salvat on irrotettu estääksesi pikkulasten
joutumisen kaapin sisälle. Varminta on irrottaa koko
ovi.
Varo, ettet vahingoita kaapin kylmäjärjestelmää.
Kaapin eristeet ja kylmäjärjestelmä saattavat sisältää
aineita, jotka vahingoittavat otsonikerrosta. Tämän
vuoksi kaappi on vietävä asianmukaiseen
kierrätyskeskukseen.
HUOM! Uudessa kaapissa ei ole otsonikerrosta
vahingoittavia aineita. Lisää tietoa l öydät
käyttöohjeesta.
Asialliseen romuttamiseen liittyvää tietoa saat
kuntasi jätehuoltoa hoitavalta viranomaiselta.
Sisällysluettelo
Turvallisuus 11......................
Vanhan kaapin romuttaminen 11.................
Sisällysluettelo 11....................
Säätölaitteet 12...............................
Ennen kaapin käyttöönottoa 12.......
Jääkaapin käyttö 13..................
Kytke virta jääkaappiin ja säädä oikea lämpötila 13..
Virran katkaiseminen 13........................
Jääkaapin sisälämpötila 13......................
Lämpötilan mittaaminen 13.....................
Kaapin sisätilat 14............................
Käytännön ohjeita 14................
Energiansäästövihjeitä 14.......................
Ympäristönäkökohtia 14........................
Ympäristön säästämiseksi 14....................
Hoito ja puhdistus 15................
Ilmanvaihtosäleikön irrotus 15...................
FI
Puhdistus 15.................................
Jääkaapin sulatus 15...........................
Sisävalo - lampun vaiht o 15.....................
Kun kaappi on pois käytöstä 16..................
Jos kaappi ei toimi tyydyttävästi 16...
Takuu 17....................................
Kuluttajaneuvonta 17..........................
Huolto ja varaosat 17..........................
Tekniset tiedot 17....................
Asennus 17.........................
Pakkauksen purkaminen 17.....................
Kuljetustuet 18...............................
Puhdistus ennen käyttöä 18.....................
Asennus 18..................................
Sähköliitäntä 18..............................
Oven kätisyyden vaihto 19......................
11
Rosenlew 818 13 96--00/6
Page 3
4
vaur
1
RJKL901VP
1. lankahylly
Malli RJKL901, RJKL901OP
1
4
2. lasihylly
3. vihanneslaatikko
4. ovilokero
1
2
5
5. alahylly
6. ilmanvaihtosäleikkö
1
1
2
3
6
Säätölaitteet
A Vihreä merkkivalo
Palaa aina kun jääkaappi on toiminnassa.
4
4
5
A
B
B Lämpötilan valitsin
Käytetään jääkaapin käynnistykseen ja halutun
lämpötilan asettamiseen.
Ennen kaapin käyttöönottoa
FI
Laita kaappi paikalleen ja puhdista se kappaleen
”Asennus” mukaisesti.
Varmista, että kaapin takana oleva sulavesiletku
johtaa haihdutuskaukaloon.
Ennen pistokkeen kytkemistä pistorasiaan
ja kaapin käynnistämistä ensimmäistä
kertaa on kaapin annettava seistä paikoillaan
noin 30 minuuttia, tai mikäli kaappia on
kuljetettu kyljellään, noin neljä tuntia.
Tässä ajassa jäähdytysjärjestelmän neste
ehtii vakaantua.
Muussa tapauksessa kaapin kompressori
saattaa
ioitua.
12
Rosenlew 818 13 96--00/6
Page 4
Jääkaapin käyttö
Kytke virta jääkaappiin ja säädä
oikea lämpötila
Käännä säädin haluttuun asentoon.
1 : Lämpötilan valitsimen alin arvo pitää kaapin
sisälämpötilan korkeimpana.
6 : Lämpötilan valitsimen ylin arvo pitää kaapin
sisälämpötilan alimpana.
0 : Pois päältä.
Lämpötila-asetuksen muutoksen jälkeen anna kaapin
olla käynnissä 24 tuntia. Tässä ajassa kaapin sisäinen
lämpötila ehtii vakiintua.
Virran katkaiseminen
Käännä lämpötilan valitsin asentoon ”0”.
Irrota pistoke pistorasiasta tai, vaihtoehtoisesti,
poista sulake.
Jääkaapin sisälämpötila
Sopiva jääkaappilämpötila on noin +5°C. Mikäli
lämpötilanvalitsin on säädetty liian kylmälle,
saattavat vesipitoiset ruokatarvikkeet alkaa jäätyä,
mikäli ne on sijoitettu jääkaapin kylmimpiin
paikkoihin. Jääkaapin kylmimmät j a lämpimimmät
paikat näkyvät kuvasta.
Liha-, kala- ja maitotuotteet tulee sijoittaa kaapin
kylmimpään osaan. (-)
FI
+
-
-
-
+
+
+
-
+
+
Lämpötilan mittaaminen
Jos lämpötila mitataan tavallisella lämpömittarilla,
tulee se sijoittaa vesilasiin keskelle kaappia. Silloin
se vastaa parhaiten ruokatarvikkeiden lämpötilaa.
Älä sijoita irrallista lämpömittaria riippumaan tai
pitkälleen hyllylle.
Neuvoja:
Asettele ruokatarvikkeet erilleen toisistaan siten,
että kylmä ilma pääsee kiertämään niiden
ympärillä.
Älä laita ruokatarvikkeita suoraan kiinni kaapin
takaseinän jäähdytyslevyyn, sillä ne saattavat
jäätyä.
Älä milloinkaan laita ruokatarvikkeita kaappiin
lämpimänä. Niiden tulee ensin jäähtyä.
Peitä kaikki elintarvikkeet asianmukaisesti, jotta
maut ja tuoksut eivät pääse sekoittumaan.
13
Rosenlew 818 13 96--00/6
Page 5
Kaapin sisätilat
Hyllyt ja ovilokerot ovat irrotettavissa ja niiden
paikkaa voidaan helposti vaihtaa.
Joitakin hyllyjä on nostettava takareunasta, jotta ne
voidaan vetää ulos.
Alempaa ovilokeroa ja vihanneslokeron yläpuolella
olevaa lasilevyä ei saa siirtää. Niitä tarvitaan, jotta
ilma kaapin sisällä pääsee kiertämään kunnolla.
Jakohylly
Viileäkaappi ja jääkaappiosa on erotettu toisistaan
jakohyllyllä. Viileäkaappi kaapin alaosassa:
Työnnä hylly kaapin takaseinää vasten.
Jääkaappi lämpötila koko kaapissa:
Sijoita jakohylly niin , että sen eteen ja taakse jää
ilmarako.
Kaksiovisissa jääkaapeissa tulee välilevy pitää aina
kaapin keskiosassa.
Kalteva lankahylly
Lankahylly voidaan sijoittaa eri asentoihin.
1. Tasainen hylly
Hyllyn etureuna sijoitetaan uraa alemmaksi kuin
takareuna
2. Kalteva hylly
Sijoita hyllyn etu- ja takareuna samaan uraan.
Tässä asennossa voidaan säilyttää esim. avattuja
pulloja.
1.
2.
Käytännön ohjeita
Energiansäästövihjeitä
Kaapin sijoituspaikka on valittava huolella. Katso
kappale ”Asennus”. Oikein sijoitettuna laite
kuluttaa vähemmän energiaa.
Vältä kaapin oven tarpeetonta avaamista, älä
myöskään pidä sitä auki pitkiä aikoja.
Tarkista, että kaapin ovi on kunnolla
kiinni.
Sulata pakastetut ruokatarvikkeet jääkaapissa;
näiden kylmyys vähentää jääkaapin
virrankulutusta.
Imuroi kaapin takana sijaitsevat kompressori ja
jäähdytysjärjestelmä noin kerran vuodessa.
Anna lämpimien elintarvikkeiden jäähtyä ennen
kuin laitat ne jääkaappiin.
Varmista, että oven tiiviste on ehjä ja pidä se
aina puhtaana.
FI
Ympäristönäkökohtia
Kaapin eriste ja laitteen
kylmäaine eivät vahingoita otsonikerrosta.
Pakkauksen kaikki osat ovat kierrätettäviä.
Kaappi on suunniteltu siten, että se on helppo
purkaa kierrätystä varten.
Ympäristön säästämiseksi
Vie pakkaus sekä käytetyt jääkaapit ja
pakastimet kierrätyslaitokseen. Kysy lisätietoja
paikkakuntasi viranomaisilta tai laitteen
jälleenmyyjältä.
Säilytä elintarvikkeet purkeissa, astioissa ja
pakkauksissa, joita voidaan käyttää monta kertaa.
Käytä kaapin puhdistukseen mietoa
astianpesuainetta.
Noudata ”Energiansäästövihjeitä”.
14
Rosenlew 818 13 96--00/6
Page 6
Hoito ja puhdistus
Ilmanvaihtosäleikön irrotus
Ilmanvaihtosäleikkö voidaan irrottaa esim.
puhdistusta varten.
Ilmanvaihtosäleikön irrotuksen yhteydessä tulee
oven olla auki. Napsauta säleikön yläreuna auki
vetämällä säleikköä samanaikaisesti ulos- ja
alaspäin. Vedä säleikkö tämän jälkeen suoraan ulos,
jolloin se irtoaa.
Puhdistus
Puhdista kaappi säännöllisesti.
Puhdista jääkaapin sisällä oleva sulavesikanava
pumpulipuikkoa tai piipunpuhdistinta käyttäen.
Mikäli kanava on tukossa, voidaan käyttää muovista
verhosilmukkaa ilman terävää päätä.
Kytke virta pois kaapista ja irrota pistoke
pistorasiasta tai, vaihtoehtoisesti, poista sulake.
Poista irtonaiset osat ja pese ne käsin. Pyyhi kaappi
ulkoa ja sisältä sekä oven tiiviste. Käytä pehmeää
riepua ja haaleaan veteen lisättyä mietoa pesuliuosta.
Älä sulje ovea ennen kuin kaappi on sisältä
kokonaan kuiva.
Irrota ilmanvaihtosäleikkö (katso kappale
”Ilmanvaihtosäleikön irrotus”) ja imuroi kaapin alla
oleva alue. Siirrä kaappi etäämmälle seinästä ja
imuroi sen takana oleva alue, jäähdytysjärjestelmä
sekä kompressori.
Kaappia siirrettäessä on lattian
naarmuttamisen välttämiseksi
suositeltavaa nostaa kaappia
etureunasta.
FI
Jääkaapin sulatus
Jääkaapin sulatus toimii automaattisesti aina, kun
kompressori pysähtyy. Huurteen muodostamista
voidaan ehkäistä:
laittamalla kaappiin ainoastaan jäähtyneitä
elintarvikkeita
välttämällä oven tarpeetonta avaamista ja sen
pitämistä auki liian pitkiä aikoja.
älä laita elintarvikkeita kiinni jäähdytyslevyyn.
Sisävalo - lampun vaihto
Kaapin sisävalo syttyy automaattisesti, kun kaapin
ovi avataan. Irrota pistoke pistorasiasta ennen
lampun vaihtamista.
Jotta jääkaapin lampunkupu voidaan vaihtaa täytyy
lampunkupu ruuvata irti ruuvimeisselillä.
Käytä samantyyppistä lamppua, kanta E14, teho
enintään 25 W.
Käytä kaapin sisävaloa vaihdettaessa alkuperäistä
vastaavaa lamppua. Lasiosan halkaisijan tulee
kannan kohdalla olla vähintään 18 mm. Näin lamppu
tulee tiiviisti pidikkeen kumitiivistettä vasten.
15
Rosenlew 818 13 96--00/6
Page 7
Kun kaappi on pois käytöstä
Kytke virta pois kaapista ja irrota pistoke
pistorasiasta tai, vaihtoehtoisesti, poista sulake.
Puhdista kaappi kappaleen ”Puhdistus” mukaisesti.
Jätä ovi raolleen, sillä muuten kaappiin saattaa
muodostua ummehtunut haju.
Mikäli kaappi pidetään toiminnassa, pyydä jotakuta
tarkistamaan tilanne, jotta elintarvikkeet eivät pääse
pilaantumaan esim. sähkökatkoksen sattuessa.
Jos kaappi ei toimi tyydyttävästi
Kun kaappi ei toimi niinkuin pitäisi, voi syynä olla asia, jonka itse voit korjata. Lue tarkoin ja noudata
seuraavaa taulukkoa, niin vältyt turhilta huoltokäynneiltä.
Ongelma Mahdollinen syy/Toimenpide ehdotus
Jääkaapissa on liian lämmintä. Aseta kylmempi lämpötila.
Sijoita elintarvikkeet oikein jääkaapissa. Katso kohdasta
”Jääkaapin sisälämpötila”.
Laita ruokatarvikkeet niin, että kylmä ilma pääsee kiertämään
niiden välissä.
Tarkista, että ovi on kunnolla kiinni ja että tiivistelista on ehjä
ja puhdas.
Jääkaapissa on liian kylmä. Aseta lämpöisempi lämpötila.
Vihannekset ja ruokatarvikkeet, jotka jäätyvät helposti on ehkä
sijoitettu ”liian kylmälle hyllylle”. Katso kohdasta ”Jääkaapin
sisälämpötila”.
Jääkaapin sisällä olevaa jäähdytyslevyä
pitkin valuu vettä.
Jääkaappiin valuu vettä. Puhdista jääkaapin sulavesikouru ja tyhjennysreikä
Lattialle valuu vettä. Tarkista, että kaapin takana oleva sulavesiletku johtaa
Se on täysin normaalia. Automaattisen sulatuksen aikana
jäähdytyslevyn pinnalla oleva huurre sulaa.
vanupuikolla tai piipunpuhdistajalla.
Tarkista, ettei ruokatarvikkeita ole sijoitettu siten, että ne
estävät veden valumisen sulavesikouruun.
haihdutuskaukaloon. Katso kohdasta ”Ennen kaapin
käyttöönottoa”.
FI
Kompressori käy jatkuvasti. Aseta lämpöisempi lämpötila.
Tarkista, että ovi on kunnolla kiinni ja että tiivistelista on ehjä
ja puhdas.
Kaappi ei toimi lainkaan. Jäähdytys ja
valo eivät toimi. Merkkivalot eivät toimi.
Kaapin äänitaso on liian korkea. Jäähdytysjärjestelmässä muodostuu jonkunverran ääntä.
Pistotulppa ei ole kunnolla pistorasiassa.
Sulake on rikki.
Kaappiin ei ole kytketty virtaa.
Kaappiin ei tule virtaa (kokeile liittämällä pistorasiaan jokin
muu sähkölaite).
Sykkivä ääni syntyy, kun kaappi on käynnissä ja kylmäaine
kiertää jäähdytysjärjestelmässä. Kun kompressori käynnistyy ja
pysähtyy saattaa termostaatista kuulua napsahduksia.
Jos äänitaso koetaan häiritseväksi:
Taivuta varovasti putkisilmukoita kaapin takana niin että ne
eivät kosketa toisiaan.
Aseta mahdollisesti pudonneet vaimentimet (kaapin ja
putkiston välissä) takaisin paikoilleen.
Noudata tarkoin kappaleen ”Asennus” ohjeita.
16
Rosenlew 818 13 96--00/6
Page 8
Takuu
Tuotteella on kahden (2) vuoden takuu.
Takuuehdot noudattavat alan yleisiä ehtoja ja
niitä on saatavissa myyjäliikkeestä tai
maahantuojalta. Ostokuitti säilytetään, koska
takuun alkaminen määritetään ostopäivän
mukaan.
Korvaus huollosta voidaan periä myös takuuaikana:
* aiheettomasta valituksesta
* ellei käyttöohjetta ole noudatettu.
Lähimmän valtuutetun huoltoliikkeen numeron
löydät soittamalla numeroon 0200-2662
(0,95 mk/min + pvm).
Varmistaaksesi laitteesi moitteettoman toiminnan
vaadi aina käytettäväksi sopivinta, siis
alkuperäistä varaosaa. Huollosta ja varaosien
myynnistä vastaa Oy Electrolux Kotitalouskoneet
Ab - HUOLTOLUX, Porissa, puh. (02) 622 3300
(Ruotsissa AB Elektroservice).
* Mainitse soittaessasi tuotteen merkki. Kopioi
arvokilvestä tuotteen tiedot alla olevaan kohtaan,
niin ne löytyvät helposti, jos sinun pitää ottaa
yhteys huoltoliikkeeseen.
Kuluttajaneuvonta
Tuotettasi tai sen käyttöä koskeviin kysymyksiin
saat vastauksen kuluttajaneuvonnastamme
soittamalla numeroon 0200-2662 (0,95 mk/min +
pvm).
Huolto ja varaosat
Huollot ja mahdolliset korjaukset on annettava
valtuutetun huoltoliikkeen tehtäväksi.
Tekniset tiedot
Malli RJKL901, RJKL901OP,
RJKL901VP
Nettotilavuus jääkaappi 354 l
Leveys 597 mm
Korkeus 1900 mm
Syvyys 613 mm
Energiankulutus 219 kWh/24 tuntia
Energialuokka B
MOD (Malli):.....................................................
PROD.NO (Tuotenumero):..................................
SER:NO (Sarjanumero):.....................................
Ostopäivä............................................................
FI
Nimellisteho 105 W
Paino 63 kg
Kompressorien lukumäärä 1
Asennus
Pakkauksen purkaminen
Tarkista, että kaappi on virheetön ja
vahingoittumaton. Kuljetusvaurioista on välittömästi
ilmoitettava kaapin jälleenmyyjälle. Vie pakkaus
kierrätyspisteeseen. Pyydä lisätietoja paikkakuntasi
vastaavalta viranomaiselta tai laitteen
jälleenmyyjältä.
Älä anna lasten leikkiä pakkauksella.
Muovikelmu saattaa aiheuttaa
tukehtumisvaaran.
FI
17
Rosenlew 818 13 96--00/6
Page 9

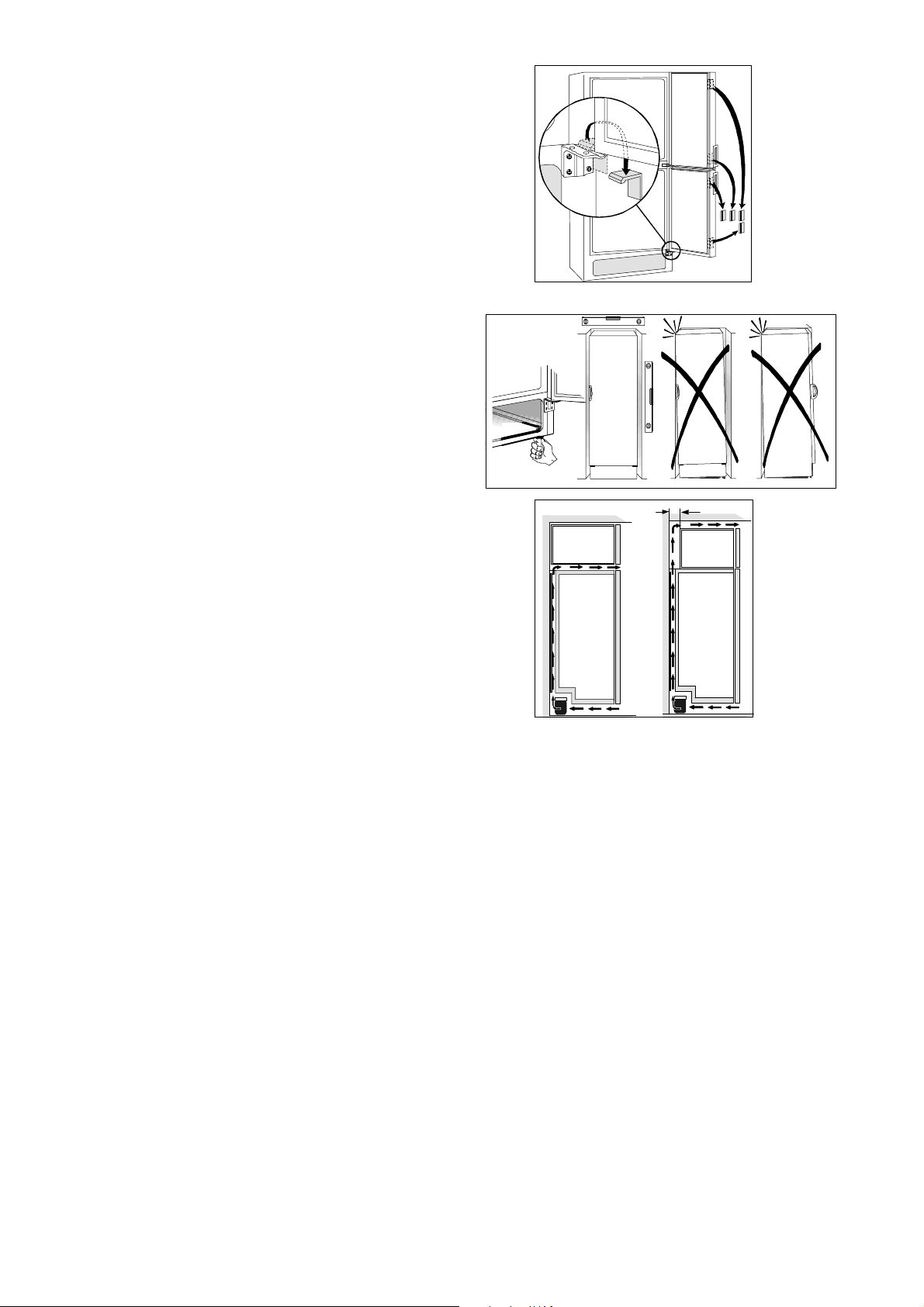

Kuljetustuet
Irrota teipit ja kuljetustuet:
oven sivuilta
oven saranoiden sisältä
Puhdistus ennen käyttöä
Puhdista kaapin sisäosat käyttäen haaleaa vettä,
mietoa pesuainetta ja pehmeää riepua.
Asennus
Jotta laite toimisi kunnolla, varmista että:
kaappi sijoitetaan kuivaan ja viileään paikkaan ja
ettei siihen pääse kohdistumaan suoraa
auringonvaloa.
kaappi tulee etäälle lämmönlähteistä, kuten esim.
liesi tai astianpesukone.
kaapin ympäristön lämpötila on välillä +16°C -
+32°C.
kaappi on sijoitettu suoraan ja kaikkien neljän
kulmansa varassa. Kaappi ei saa nojata seinään.
Säädä jalkojen korkeus tarpeen mukaan.
ilma pääsee kiertämään vapaasti kaapin ympärillä
kaapin alla ja takana olevat ilmakanavat
eivät peity. Kaapin yläpuolella olevan ilmatilan
tulee olla vähintään 200 cm
tulee sijaita joko
a) suoraan kaapin yläpuolella, tai
b) kaapin yläosan t akana j a yläpuolella. Tässä
tapauksessa kaapin takana tulee olla vapaata
ilmatilaa vähintään 50 mm.
Varmista, että kaapin takana oleva sulavesiletku
johtaa haihdutuskaukaloon.
Mikäli kaappi sijoitetaan nurkkaan siten, että oven
saranapuoli on seinään päin, tulee seinän ja kaapin
väliin jäädä vähintään 10 mm rako. Näin ovi aukeaa
riittävästi, jotta hyllyt saadaan vedettyä ulos.
2
. Tämä ilmatilan
a)
b)
50mm
Sähköliitäntä
Kytke kaappi maadoitettuun pistorasiaan.
Jännite: 230 V.
Sulake: 10 A.
Katso tiedot laitteen arvokilvestä. Kilpi sijaitsee
kaapin sisällä vasemmalla puolella.
18
Rosenlew 818 13 96--00/6
Page 10
Oven kätisyyden vaihto
1. Sulje kaappi ja irrota pistoke pistorasiasta.
2. Irrota ilmanvaihtosäleikkö. Säleikössä on
irrotettava osa. Irrota se asenna vstakkaiselle
puolelle.
3. Kaappia kyljelleen laskettaessa on suositeltavaa
laittaa sen alle pehmeä tuki, joka pitää sen irti
lattiasta. Näin menetellen kaapista saa paremman
otteen ja sen nostaminen takaisin pystyyn on
helpompaa.
4. Irroita alasarana ja nosta alaovi pois paikaltaan.
Irrota keskimmäinen sarana ja välipalkissa oleva
ruuvinsuojus.
Nosta yläovi pois paikaltaan ja irroita yläsaranan
tappi.
5. Ovet: Käännä oven varusteet toiseen asentoon.
Laita uusi tulppa alemman oven reikään.
6. Kiinnitä yläsaranan tappi ja nosta yläovi
paikalleen.
Vaihda keskimmäisen saranan ja välipalkissa oleva
ruuvinsuojuksen paikkaa.
Aseta alaovi paikoilleen. Laita alemman saranan
saranatappi toiseen asentoon. Kiinnitä sarana
paikoilleen.
Poista mahdollinen oven välys säätämällä alasaranan
korkeutta säätöavaimella. Lukitse ovi asentoonsa
lukitusmutterilla.
1
2
3
4
5
7. Siirrä ilmanvaihtosäleikön peitinlevyä ja pane
säleikkö takaisin paikoilleen.
8. Kierrä kahva auki. Paina vastakkaisella puolella
olevat muovitulpat varovasti reikiinsä tuurnaa apuna
käyttäen. Kiinnitä kahva tulpanreikiin. Paina
toimitetut muovitulpat reikiin, joissa kahva oli
aikaisemmin.
9. Nosta kaappi takaisin pystyasentoon. Varmista
että se seisoo suorassa. Katso kappale "Asennus".
6
8
19
Rosenlew 818 13 96-01/4
Page 11
MARIESTAD DD--AV
Loading...
