Page 1
KÄYTTÖOHJE
BRUKSANVISNING
RJKL 3741 RJKL 3742
818 37 33--00/8
JÄÄ/VIILEÄKAAPPI
KYL/SVALSKÅP
Page 2
Säkerhetsinformation
S
Ditt nya kylskåp kan ha andra funktioner jämfört
med ditt gamla skåp.
Läs noga igenom anvisningarna, så du snabbt lär dig
hur ditt nya skåp fungerar och ska skötas. Spara
bruksanvisningen, den måste finnas med om skåpet
säljs eller överlåts till annan person.
Användning
· Skåpet är avsett för förvaring av matvaror för
normalt hushållsbruk enligt denna
bruksanvisning.
· Förvara aldrig explosiva gaser eller vätskor i
kyl- eller frysutrymme. De kan sprängas och
skada person och egendom.
· Låt inte vassa föremål komma i kontakt med
kylsystemet bakom och inuti skåpet. Punkteras
kylsystemet förstörs skåp och matvaror.
· Förvara inte kolsyrade drycker, flaskor och
burkar av glas i frysutrymme, då
glasförpackningarna kan gå sönder.
· Skåpet är tungt. Skåpets kanter och utskjutande
metalldelar på skåpets baksida kan vara vassa.
Var försiktig då skåpet flyttas. Använd handskar.
Barn
· Håll uppsikt över små barn så att de inte kommer
åt skåpets inredning eller reglage.
Skrotning av gamla skåp
Lämna ditt gamla skåp till en återvinningsanläggning. Kontakta kommunen eller din
återförsäljare för mer information.
Stäng av ditt gamla skåp och dra ur stickkontakten.
Kapa anslutningssladden så nära skåpet som möjligt.
Ta bort dörren innan skåpet skrotas så att lekande
barn inte kan bli innestängda i skåpet.
Se till att inte skada kylsystemet i det gamla skåpet.
Isoleringen och kylsystemet kan innehålla ämnen
som bryter ned ozonlagret.
Ditt nya skåp är helt fritt från ämnen som bryter ned
ozonlagret. Läs mer om ditt nya skåp och miljön i
avsnittet "Råd och tips".
Innehållsförteckning
Säkerhetsinformation 12.............
Skrotning av gamla skåp 12.....................
Innehållsförteckning 12...............
Beskrivning av kylskåpet 13..........
Knappar och indikeringslampor 13...............
Innan skåpet startas f ö r första
gången 14...........................
Att använda kylskåpet 14.............
Starta kylen och ställ in rätt temperatur 14.........
Kallaste området 14...........................
Temperaturen i kylskåpet 14....................
Att mäta temperaturen 15.......................
Avstängning 15...............................
Inredning 15.................................
Råd och tips 15......................
Så kan du spara energi 15.......................
Skåpet och miljön 15..........................
Miljövänlig användning 16......................
S
Skötsel och rengöring 16.............
Tag bort ventilationsgallret 16...................
Rengöring 16.................................
Avfrosta kylskåpet 16..........................
Byte av lampa 16.............................
Om skåpet inte ska användas 16..................
Vid längre semester eller bortavaro 16..............
Om något inte fungerar 17............
Konsumentkontakt 18..........................
Service och reservdelar 18......................
Garanti (gäller för Finland) 18...................
Teknisk information 18...............
Installation 18.......................
Anslutningssladd 18...........................
Packa upp 18.................................
Tag bort transportstöd 19.......................
Rengör 19...................................
Ställ skåpet på plats 19.........................

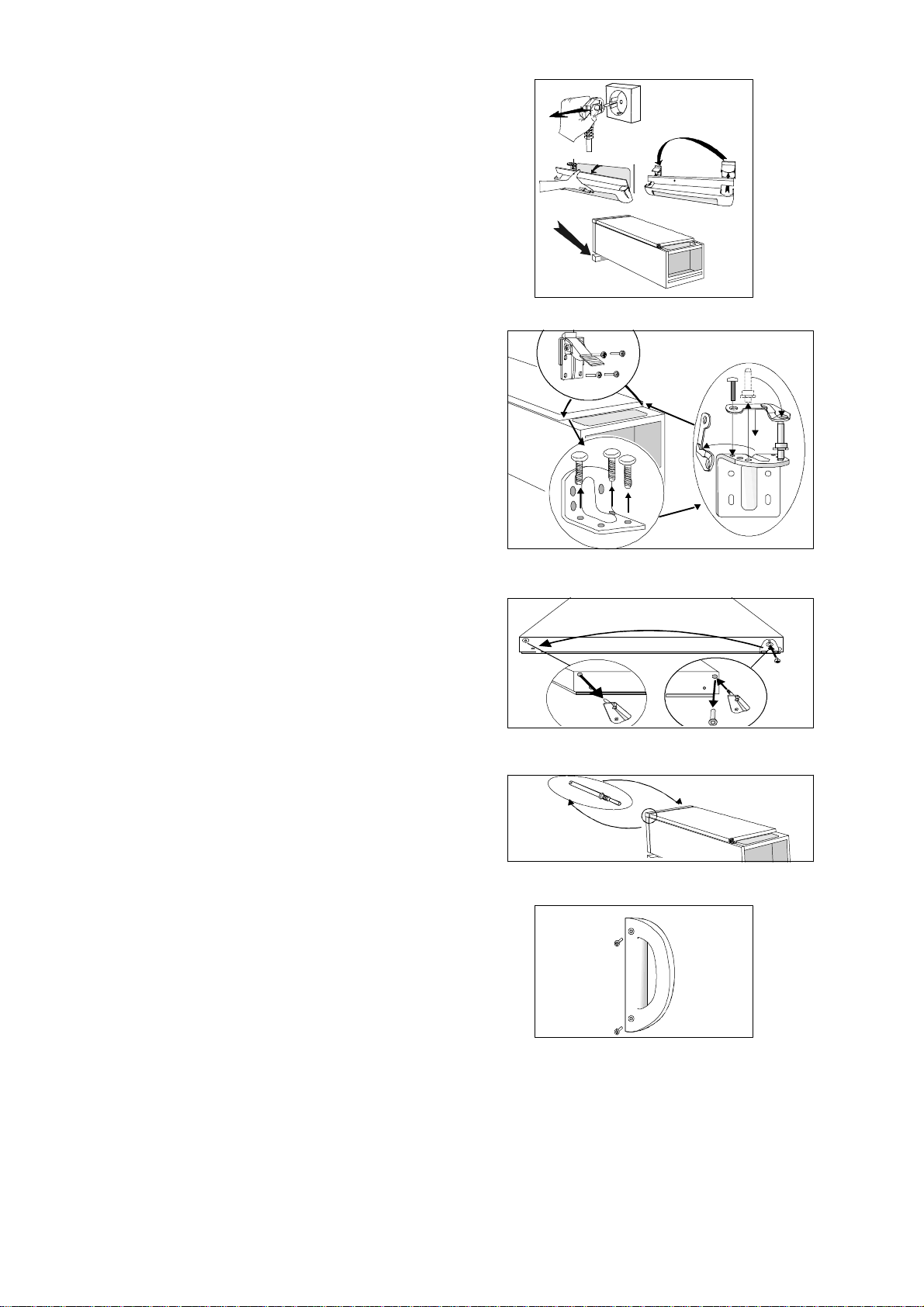

Omhängning av dörr 20........................
Elanslutning 20...............................
12
Rosenlew 818 37 33-00/8
Page 3
Beskrivning av kylskåpet
S
5
1
2
1
1
1
3
3
3
1
1
3
4
1
2
1
1
1
3
7
6
7
7
8
5
7
6
7
7
Modell RJKL 3741
1. Glashylla
2. Flaskhylla
3. Grönsakslåda
4. Ventilationgaller
5. Smörfack
6. Äggfack
7. Dörrhylla
8. Flaskhylla
Modell RJKL 3742
1. Glashylla
2. Flaskhylla
3. Grönsakslåda
4. Ventilationgaller
5. Smörfack
6. Äggfack
7. Dörrhylla
8. Flaskhylla
1
1
3
4
8
Knappar och indikeringslampor
A. Grön indikeringslampa
Lyser när kylen är i gång.
A
B
B. T ermostatvred
Används för att starta och ställa in
temperaturen i kylen.
Rosenlew 818 37 33-00/8
13
Page 4
Innan skåpet startas för första gången S
Installera och rengör skåpet enligt anvisningarna i
avsnittet "Installation".
Kontrollera att avrinningsslangen är placerad över
droppskålen på skåpets baksida.
Skåpet måste stå upprätt i ca 4 timmar,
innan stickkontakten sätts i vägguttaget
och skåpet startas för första gången.
Kompressorn kan annars skadas. Oljan
måste få tid att rinna tillbaka till
kompressorn.
Att använda kylskåpet S
Starta kylen och ställ in rätt temperatur
Vrid termostatvredet till önskat läge.
1: Termostatens lägsta läge; ger skåpets
varmaste temperatur.
6: Termostatens högsta läge; ger skåpets
kallaste temperatur.
0: Avstängt.
Låt skåpet gå ett dygn mellan varje ändring av
temperaturinställningen, så att temperaturen hinner
stabilisera sig.
Kallaste området
För m atvaror som behöver en lägre temperatur fås
bäst hållbarhet om de placeras i det kallaste området.
För att kunna avläsa temperatur bättre, så är skåpet
utrustad med temperaturindikator.
Kallaste området är mellan etikettens markeringar.
För god hållbarhet på matvarorna i kylen och
speciellt i det kallaste området, kontrollera att "OK"
visas i temperaturindikatorn. Om "OK" inte visas i
temperaturindikatorn, är mellantemperatur för hög i
området.
Sätt lägre temperatur.
OBS: Efter påfyllning av färska matvaror i skåpet
eller om dörren öppnas ofta (eller är öppen länge) är
det normalt att "OK" inte visas i
temperaturindikatorn. Låt skåpet stå minst 12
timmar före justering av temperaturen.
Efter varje justering av temperatur, vänta tills
temperaturen hinner stabilisera i skåpet före nästa
eventuell justering. Ändra temperatur en grad åt
gången och vänta minst 12 timmar före ny kontroll
av temperatur och eventuell ändring.
Temperaturen i kylskåpet
Lämplig förvaringstemperatur i kylen är ca +5˚C.
Är termostaten ställd på en för kall temperatur kan
det på vissa ställen i skåpet bli så kallt att varor med
hög vattenhalt fryser. OBS! Bilden visar var det är
varmast respektive kallast.
Kött, fisk och mjölk ska placeras i kylens kallaste
delar. (-)
OK
+
+
--
--
--
--
--
+
+
+
+
+
14
Rosenlew 818 37 33-00/8
Page 5
Att mäta temperaturen
Om temperaturen mäts med en lös termometer bör
den ställas i ett glas vatten, mitt i skåpet. Då
motsvarar den bäst temperaturen i varorna. Placera
inte termometern hängande eller liggande direkt på
hyllan.
Tips:
· Sprid ut matvarorna så att den kalla luften kan
cirkulera fritt mellan dem.
· Ställ inte varor direkt mot den kalla köldplattan i
bakväggen, eftersom de då kan frysa fast eller
frysa.
· Ställ inte in heta varor, utan vänta tills de
svalnat något.
· Täck över alla varor ordentligt, lukt och smak
kan annars spridas mellan varorna.
Avstängning
Ställ termostaten på "0"-läget.
Dra ut stickkontakten ur vägguttaget.
Inredning
Hyllorna och dörrfacken i skåpet är löstagbara så att
de kan tas ut och flyttas om.
Vissa hyllor behöver lyftas upp i bakkanten innan de
går att dra ut.
Det nedersta facket i dörren och glashyllan över
grönsakslådan får inte flyttas. De behövs för
luftcirkulationen i skåpet.
Hyllor med uppstående kantlist ska pl aceras med
kantlisten bakåt, för att förhindra att varor ställs
direkt mot den kalla köldplattan.
Grönsakslådan har en flyttbar avdelningsskiva för att
skilja olika grönsaker åt.
Grönsakslåda har en ventilationslist för att öka
luftcirkulation och minska risken för kondens.
Råd och tips
Så kan du spara energi
· Följ noggrant informationen om hur skåpet ska
placeras i avsnittet "Installation". Rätt uppställt
förbrukar skåpet mindre energi.
· Öppna inte skåpet onödigt ofta eller länge.
· Kontrollera regelbundet att dörren är ordentligt
stängd.
· Tina frysta varor i kylskåpet, då kommer kylan
till nytta och kvaliten på maten blir bättre.
· Dammsug kompressorn och kylsystemet på
baksidan av skåpet ungefär en gång om året.
S
· Låt heta varor svalna något innan de läggs in i
kylskåpet.
· Se till att tätningslisten är hel och ren.
Skåpet och miljön
· Isoleringen och köldmediet i skåpet är helt
oskadliga för ozonlagret.
· Alla delar i emballaget kan återvinnas.
· Skåpet är tillverkat så att det lätt kan
demonteras för återvinning.
Rosenlew 818 37 33-00/8
15
Page 6
Miljövänlig användning
· Lämna skåpets emballage och kasserade kyl-
och frysskåp till en återvinningsanläggning.
Kontakta kommunen eller din återförsäljare för
närmare information.
· Förvara varorna i burkar och kärl som kan
användas flera gånger. Använd så lite
engångsmaterial som möjligt.
· Använd ett milt och miljövänligt handdiskmedel
och vatten vid rengöring.
· Följ råden under rubriken "Så kan du spara
energi".
Skötsel och rengöring
Tag bort ventilationsgallret
Ventilationsgallret är löstagbart. Det ska tas bort vid
rengöring.
Dörren måste vara öppen när ventilationsgallret tas
bort. Lossa gallret i överkant genom att dra det
utåt/nedåt sedan rätt ut.
Rengöring
Rengör skåpet regelbundet.
Stäng av skåpet och dra ur stickkontakten från
vägguttaget.
Tag ut lösa delar och handdiska dem. Torka av skåp,
inredning och tätningslist. Använd en mjuk trasa och
ett milt handdiskmedel utspätt med ljummet vatten.
Stäng inte dörren förrän det är torrt i skåpet.
Tag bort ev. smuts som har fastnat i dropprännan i
kylskåpet. Använd tops eller piprensare. Är det
stopp längre ner i avrinningsröret kan en plastklädd
gardinspiral användas.
Tag bort ventilationsgallret (se avsnittet "Tag bort
ventilationsgallret") och dammsug under skåpet.
Drag fram skåpet från väggen. Dammsug baksidan
av skåpet, kylsystemet och kompressorn.
S
Avfrost a kylskåpet
Kylskåpet avfrostas automatiskt varje gång
kompressorn stannar. Undvik onödig frostbildning
genom att :
· inte ställa in heta varor i skåpet
· inte öppna skåpet onödigt ofta eller länge
· inte ställa matvaror direkt mot den kalla
köldplattan
Byte av lampa
Belysning tänds automatiskt när dörren öppnas. Vid
lampbyte ska skåpet vara strömlöst.
Dra ur stickkontakten.
Tryck ihop fjädern och drag samtidigt gallret nedåt.
Använd samma typ av lampa, sockel E14, effekt
max25W.
Om skåpet inte ska användas
Stäng av skåpet och dra ur stickkontakten från
vägguttaget.
Rengör skåpet enligt anvisningarna i avsnittet
"Rengöring". Stäng inte dörren: en unken och
instängd lukt kan då uppkomma.
Lyft skåpet i framkanten när det ska
flyttas, så att golvet inte repas.
Vid längre semester eller bortavaro
Om skåpet ska stå på bör någon regelbundet titta
till det, så att varorna inte förstörs vid ett ev.
strömavbrott.
16
Rosenlew 818 37 33-00/8
Page 7
Om något inte fungerar
Om skåpet inte fungerar på önskat sätt kan det bero på något som enkelt går att rätta till själv. Läs igenom och
följ förslagen så behöver i nte service beställas i onödan.
S
Problem Möjlig orsak / Åtgärdsförslag
Det är för varmt i kylen. Ställ in en kallare temperatur.
Placera varorna på rätt plats i kylen. Se avsnittet " Temperaturen
i kylskåpet".
Fördela varorna så att den kalla luften kan cirkulera mellan
dem.
Kontrollera att dörren är riktigt stängd och att tätningslisten är
hel och ren.
Det är för kallt i kylen. Ställ in en varmare temperatur .
Grönsaker och varor som lätt fryser kan ha blivit placerade på
"en för kall hylla". Se avsnittet "Temperaturen i kylen."
Det rinner vatten på köldplattan inuti
kylskåpet.
Kompressorn går kontinuerligt. Ställ in en varmare temperatur .
Skåpet går inte alls. Varken kyla eller
belysning fungerar. Inga signallampor
lyser.
Det rinner vatten på golvet. Placera avrinningsslangen på skåpets baksida över droppskålen.
Det rinner vatten i kylen. Rensa dropprännan och avrinningshålet, tex med en tops eller
Skåpets ljudnivå är störande. I kylsystemet bildas det normalt vissa ljud. Ett pulserande ljud
Det är fullt normalt. Under den automatiska avfrostningen tinar
frosten på köldplattan.
Kontrollera att dörren är riktigt stängd och att tätningslisten är
hel och ren.
Skåpet är inte påslaget.
Det kommer inte fram ström till skåpet. (Prova genom att
ansluta en annan apparat.)
Säkringen är sönder.
Stickkontakten sitter inte i ordentligt.
Se kapitlet "Innan skåpet startas för första gången".
piprensare.
Varor kan vara placerade så att de hindrar vatten från att rinna
ner i dropprännan.
hörs när köldmediet pumpas runt i kylsystemet. När
kompressorn startar och stannar kan knäppande ljud höras från
termostaten.
Om ljudnivån upplevs som störande:
Böj försiktigt rören på skåpets baksida så att de inte vidrör
varandra.
Sätt tillbaka distanskuddarna (mellan skåpet och rören) om de
fallit bort.
Följ noga Instruktionerna i avsnittet "Ställ skåpet på plats".
Om felet inte beror på någon av ovanstående orsaker: Kontakta Elektroservice. Service och reparationer ska
utföras av ett av tillverkaren legitimerat serviceföretag. Använd endast reservdelar som tillhandahålls av dessa.
Rosenlew 818 37 33-00/8
17
Page 8
Konsumentkontakt
I Finland kontaktas konsumentrådgivare på tel.
0200-2662 (0,1597 e/min +lna) eller via e-mail,
adress
carelux.fsh@notes.electrolux.fi.
MOD:.......................................................................
PROD.NO:...............................................................
SER:NO:..................................................................
Service och reservdelar
Innan service kontaktas, läs igenom
bruksanvisningen och följ de råd och anvisningar
som ges i avsnittet "Om något inte fungerar".
Information om det närmaste auktoriserade
serviseförtaget får du från numret 0200-2662
(0,1597 e/min +lna) * eller telefonkalogens gula
sidor "hushållsapparatservice". För att säkra
maskinens klanderfria funktion skall man vid
reparationer anvanda endast originala reservdelar.
Uppge skåpets modellbeteckning, produkt- och
serienummer enligt dataskylten, som sitter på
vänster sida i skåpet.
Teknisk information
Modell RJKL 3741/RJKL 3742
Nyttovolym 361 l
Bredd 595 mm
Höjd 1850 mm
Inköpsdatum............................................................
Garanti (gäller för Finland)
Produktens garantitid kan definieras separat. Finns
det ingen separat definierad garantitid, har produkten
garanti enligt den gällande lagstiftningen och de
lokala bestämmelserna. Garantivillkoren uppfyller
branschens allmänna villkor enligt den gällande
lagstiftningen. Spara inköpskvittot som verifikation
för inköpsdatumet, som avgör garantitidens början.
Kostnaderna kan debiteras även under tid som
omfattas av kostnadsfri service
· vid onödigt servicebesök.
· om tillverkarens anvisningar för installation,
användning och skötsel inte följts.
S
Djup 623 mm
Energiförbrukning 179 kWh/år
Energiklass A
Märkeffekt 70 W
Installation
Anslutningssladd
Tag inte ur stickkontakten genom att dra i sladden, speciellt om skåpet ska dras fram ur en nisch.
· skador på sladden kan orsaka elektrisk stöt, kortslutning och risk för brand.
· Om anslutningssladden till produkten skadas får den bytas endast av leverantören legitimerat service-
företag eller en behörig person för att undvika fara.
Packa upp
Packa upp skåpet och kontrollera att det är felfritt
och utan transportskador. Eventuella transportskador
ska omedelbart anmälas. I Sverige görs anmälan till
Distrilux Distributionskontor, se fraktsedeln, eller
till återförsäljaren om skåpet levererats direkt från
butik. I Finland görs anmälan till återförsäljaren.
Lämna iväg emballaget för återvinning. Kontakta
kommunen eller återförsäljaren för information.
S
Låt inte barn leka med emballaget. Plastfilmen kan medföra kvävningsrisk.
Rosenlew 818 37 33-00/8
18
Page 9
Tag bort transportstöd
Tag bort tejpen och transportstöden som sitter
· på dörrsidorna
· på hyllorna
Tag bort t ransportstödet på glashyllan genom att
skjuta transportstödet framåt längs hyllkanten tills
hyllans utbuktning tar emot. Lyft hyllan i bakkanten
och drag hyllan och transportstödet framåt tills
hyllan kan tippas och transportstöden kan tas ut. På
vissa modeller ligger en ljuddämpande dyna under
skåpet. Tag inte bort den.
Rengör
Tvätta skåpet invändigt med ljummet vatten och ett
milt handdiskmedel. Använd en mjuk trasa.
Ställ skåpet på plats
OBS! Skåpet är tungt, skydda golvet vid behov.
Kontrollera att anslutningssladd och/eller
stickkontakt inte kommer i kläm bakom skåpet.
· en skadat sladd och/eller kontakt kan överhettas
och orsaka brand.
Kontrollera att skåpet eller något annat inte står
på sladden.
· det kan orsaka kortslutning och risk för brand.
Anslut inte stickkontakten om vägguttaget sitter
löst.
· risk för elektrisk stöt eller brand
För att skåpet ska fungera på bästa möjliga sätt ska:
· skåpet stå på en torr och sval plats som är fri från
direkt solljus.
· skåpet inte placeras i närheten av någon värme-
källa som t.ex. spis eller diskmaskin.
· skåpet stå plant uppställt. Det får inte luta mot
omslutande väggar. Justera fötterna vid behov.
Justernyckel till fötterna medföljer.
· luftcirkulationen runt skåpet ska vara god och
luftkanalerna under och bakom skåpet ska vara
fria och oblockerade.
· skåpet stå på en plats med en omgivnings-
temperatur motsvarande den klimatklass* som
skåpet är avsett för.
* se dataskylt inuti skåpet.
Nedanstående tabell visar omgivningstemperatur för
de olika klimatklassarna.
Klimatklass
för omgivningstemperatur på
SN
N
ST
T
+10°C till +32°C
+16°C till +32°C
+18°C till +38°C
+18°C till +43°C
Kontrollera att avrinningsslangen är placerad över
droppskålen på skåpets baksida.
Om skåpet ska placeras i ett hörn med gångjärnssidan mot väggen måste avståndet mellan vägg och
skåp vara minst 230 mm för att dörren ska kunna
öppnas så mycket att hyllorna kan tas ut.
Stickproppen skall vara åtkomlig efter att produkten
finns på plats.
Rosenlew 818 37 33-00/8
19
Page 10
Omhängning av dörr
1
1. Stäng av skåpet och dra ur stickkontakten från
vägguttaget.
2. Tag bort ventilationsgallret. På ventilationsgallret
finns en löstagbar del, flytta den till andra sidan.
3. Lägg skåpet på rygg ovanpå en trälist. Listen gör
det lättare att få grepp om skåpet igen när det ska
resas.
4. På skåpets nedre del:
a. Skruva bort gångleden.
b. Tag bort dörrstängningsbeslagen på gångleden och
flytta gångledstappen till andra sidan. Skruva dit det
bifogade dörrstängningsbeslaget.
c. Flytta pedalen till andra sidan.
5. På dörrens undersida:
a. Tag bort dörrstängningsbeslaget.
b. Flytta pedalklacken till andra sidan.
c. S ätt dit dörrstängningsbeslaget som finns i
"reservdelspåsen".
2
3
c
4
b
a
5
b
Lyft av dörren.
6. På skåpets ovansida:
Flytta gångledstappen till andra sidan.
Lägg tillbaks dörren. Skruva fast gångleden.
7. Res skåpet och sätt tillbaka ventilationsgallret.
8. Flytta handtaget.
Skruva loss handtaget. Tryck försiktigt in
plastpluggarna på motsatt sida med en dorn. Skruva
fast handtaget i plugghålen. Tryck i de medföljande
plastpluggarna i skruvhålen där handtaget tidigare
satt.
9. Ställ skåpet på plats. Kontrollera att skåpet står
riktigt uppställt. Se avsnittet "Ställ skåpet på plats".
Elanslutning
Skåpet ska anslutas till ett jordat eluttag.
Spänning: 230 V.
Säkring: 10 A.
Se även dataskylten på vänster sida i skåpet.
a
6
c
8
20
Rosenlew 818 37 33-00/8
Page 11
bдЙЕнкздмсJвзелЙкеб=зе=г~~бдг~е=лммкбе=вЙбннб∏JI=лббозмлJ=а~=йммн~кЬ~взеЙбЗЙе=о~дгблн~а~K=bдЙЕнкздмсбе=нмзннЙбн~
гууЗ®®е=удб=NRM=г~~лл~=угй®кб=г~~бдг~~=омзлбнн~бе=удб=RR=гбдаззе~~=в~йй~дЙнн~=EггK=а®®в~~ййЙа~I=дбЙлб®I
йЙлмвзеЙбн~I=й∏дуебгмкЙбн~I=гззннзкбл~Ьза~=лЙв®=кмзЬзедЙбввмкЙбн~F=еK=NQ=гбда~кЗбе=Зздд~кбе=~козлн~K
bдЙЕнкздмсJвзеЕЙкеЙе=®к=о®кдЗЙел=лн∏клн~=нбддоЙкв~кЙ=~о=ЬмлЬ™ддлг~лвбеЙк=зЕЬ=мнкмлнебеЦ=С∏ê=â∏âI=êÉåÖ∏кбеЦ=л~гн=лвзЦлJ
зЕЬ=нк®ЗЦ™кЗллв∏нлЙдK=jЙк=®е=RR=гбдазеЙк=йкзЗмвнЙк=Ск™е=bдЙЕнкздмсJвзеЕЙкеЙе=Eлзг=вудлв™йI=лйбл~кI=но®ннг~лвбеЙкI
З~гглмЦ~кЙI=гзнзкл™Ц~к=зЕЬ=Цк®лвдбйй~кЙF=л®дал=о~каЙ=™к=нбдд=Йнн=о®кЗЙ=~о=NOM=гбда~кЗЙк=вкзезк=б=∏оЙк=NRM=д®еЗЙк=кмен=ЬЙд~
о®кдЗЙеK
MARIESTAD /AV
Loading...
