Rosenlew RJKL3000V User Manual [fi]

Käyttöohje
Bruksanvisn‐
ing
Jääkaappi
Kylskåp
RJKL3000 RJKL3000V RJKL3000X

Sisältö

Vihjeitä ja neuvoja Hoito ja puhdistus 6 Vianmääritys 7 Asennus 8 Tekniset tiedot 11
Oikeus muutoksiin pidätetään.

Turvallisuustiedot

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten.

Lasten ja taitamattomien henkilöiden turvallisuus

Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset,
sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat.
Älä anna lasten leikkiä laitteella.
Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.
Pidä kaikki pakkausmateriaalit lasten ulottumattomissa.
6

Yleiset turvallisuusohjeet

Laite on tarkoitettu käytettäväksi kotiympäristöissä ja vastaavissa
ympäristöissä, kuten:
maatalot, henkilöstön keittiöympäristöt liikkeissä, toimistoissa ja muissa
työympäristöissä
hotellien, motellien ja muiden majatalojen asiakkaiden
käyttöympäristöt.
Pidä kalusteen sisään asennetun laitteen syvennyksen tai kalustekaapin
ilmanvaihtoaukot vapaina.
Älä yritä nopeuttaa sulatusta mekaanisilla tai muilla sellaisilla välineillä,
joita valmistaja ei ole neuvonut käyttämään.
Varo vahingoittamasta jäähdytysputkistoa.
2
Älä käytä sähkölaitteita elintarvikkeiden säilytystiloissa, elleivät ne ole
valmistajan suosittelemaa tyyppiä.
Älä käytä vesisuihketta tai höyryä laitteen puhdistamiseen.
Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja
puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.
Älä säilytä laitteessa räjähtäviä aineita, kuten syttyvien ponneaineiden
aerosolipulloja.
Jos virtajohto vaurioituu, sen saa vaaratilanteiden välttämiseksi vaihtaa
vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.

Turvallisuusohjeet

Asennus

VAROITUS! Asennuksen saa suorittaa
vain ammattitaitoinen henkilö.
• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja ohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä.
• Varmista, että ilmankierto on hyvä laitteen ympärillä.
• Odota vähintään 4 tuntia ennen kuin kytket laitteen sähköverkkoon. Täten öljy virtaa takaisin kompressoriin.
• Älä asenna laitetta lämmittimien tai liesien, uunin tai keittotasojen lähelle.
• Laitteen takaosa on asetettava seinää kohden.
• Laitetta ei saa asentaa suoraan auringonvaloon.
• Älä asenna tätä laitetta liian kosteisiin tai kylmiin tiloihin, kuten rakennustelineisiin, autotalliin tai viinikellariin.
• Kun siirrät laitetta, nosta sitä etureunasta, jottet naarmuta lattiaa.

Sähköliitäntä

VAROITUS! Tulipalo- ja sähköiskuvaara.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja. Ota muussa tapauksessa yhteyttä sähköasentajaan.
• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, etteivät sähköosat vaurioidu (esim. pistoke, virtajohto, kompressori). Ota yhteyttä
valtuutettuun huoltopalveluun tai sähköasentajaan sähköosien vaihtamiseksi.
• Virtajohdon on oltava aina pistokkeen alapuolella.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

Käyttö

VAROITUS! Henkilövahinkojen,
palovammojen tai sähköiskujen tai tulipalon vaara.
• Älä muuta laitteen teknisiä ominaisuuksia.
• Älä aseta sähkölaitteita (esim. jäätelökoneita) laitteeseen, ellei valmistaja ole antanut lupaa niiden käyttöön.
• Varo, ettei jäähdytysputkisto vaurioidu. Se sisältää isobutaania (R600a), joka on hyvin ympäristöön yhteensopiva maakaasu. Kyseinen kaasu on syttyvää.
• Jos jäähdytysputkisto vaurioituu, varmista, ettei huoneessa ole avotulta ja sytytyslähteitä. Huolehdi hyvästä ilmanvaihdosta.
• Älä anna kuumien esineiden koskea laitteen muoviosia.
• Älä säilytä tulenarkoja kaasuja tai nesteitä laitteessa.
• Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.
• Älä kosketa kompressoriin tai lauhduttimeen. Ne ovat kuumia.
3

Sisävalo

43
2
7
1
5
6
• Tässä laitteessa käytetty lampputyyppi ei sovi huoneiden valaistukseen.

Hoito ja puhdistus

VAROITUS! Virheellinen käyttö voi
aiheuttaa henkilövahinkoja tai laitteen vaurioitumisen.
• Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.
• Laitteen jäähdytysyksikkö sisältää hiilivetyä. Ainoastaan pätevä alan ammattilainen saa huoltaa yksikköä ja täyttää sen uudelleen.
• Tarkista sulamisveden poistoaukko säännöllisesti ja puhdista se tarvittaessa. Jos poistoaukko on tukossa, sulanut vesi kerääntyy laitteen pohjalle.

Laitteen kuvaus

Laitteen kuvaus

Hävittäminen

VAROITUS! Henkilövahinko- tai
tukehtumisvaara.
• Irrota pistoke pistorasiasta.
• Leikkaa johto irti ja hävitä se.
• Poista ovi, jotta lapset ja eläimet eivät voisi jäädä kiinni laitteen sisälle.
• Tämän laitteen jäähdytysputkistossa ja eristysmateriaaleissa ei ole otsonikerrokselle haitallisia aineita.
• Eristevaahto sisältää tulenarkaa kaasua. Kysy lisätietoa laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Älä vaurioita lämmönvaihtimen lähellä olevaa jääkaapin osaa.
Jääkaapin hyllyt
1
Käyttöpaneeli
2
Ovilokerot
3
4
Pullotelineet
4
Välipalahylly
5
Vihanneslaatikko
6
Arvokilpi
2
1
3
7

Käyttö

Laitteen käynnistäminen

1. Kiinnitä pistoke pistorasiaan.
2. Käännä lämpötilan säädintä myötäpäivään
keskiasentoon.

Laitteen kytkeminen pois toiminnasta

Laite kytketään pois toiminnasta kääntämällä lämpötilan säädin asentoon "O".

Lämpötilan säätäminen

Lämpötila säätyy automaattisesti.
1. Lämpötilaa säädetään lämpimämmäksi
kääntämällä lämpötilan säädintä pienempiä asetusarvoja kohti.
2. Lämpötilaa säädetään kylmemmäksi kääntämällä
lämpötilan säädintä suurempia asetusarvoja kohti.

Päivittäinen käyttö

VAROITUS! Lue turvallisuutta koskevat luvut.

Ensimmäinen käynnistäminen

HUOMIO! Jätä laite pystyasentoon
vähintään 4 tunnin ajaksi ennen pistokkeen liittämistä pistorasiaan ja laitteen käyttöönottoa. Näin varmistetaan, että öljy palaa kompressoriin. Muutoin kompressori tai elektroniset komponentit voivat vaurioitua.
Keskiasento on yleensä sopivin asetus. Huomioi lämpötilan säätämisessä seuraavat siihen vaikuttavat asiat:
• huoneen lämpötila
• oven avaamistiheys
• säilytettävien elintarvikkeiden määrä
• laitteen sijaintipaikka.
Jos sijoituspaikan lämpötila on korkea tai laite on täynnä ja laitteen lämpötilaksi on valittu alhaisin lämpötila, kompressori voi käydä jatkuvasti, jolloin takaseinään muodostuu huurretta. Tässä tapauksessa lämpötilan säädin kannattaa kääntää korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee.

Ovihyllyjen sijoittaminen

Ovihyllyt voidaan sijoittaa eri korkeuksille siten, että erikokoiset pakkaukset mahtuvat lokeroihin.
Vedä lokeroa varovasti nuolen suuntaan, kunnes se irtoaa kiinnikkeestään. Sijoita lokero sen jälkeen haluamallesi korkeudelle.

Siirrettävät hyllyt

Jääkaapin seinissä on kannattimia eri tasoilla, minkä ansiosta hyllyt voidaan sijoittaa halutulle tasolle.
5

Vihjeitä ja neuvoja

Normaalin toiminnan äänet

Seuraavat äänet ovat normaaleja käytön aikana:
• Kevyt loriseva tai pulputtava ääni jäähdytysaineen kierron aikana.
• Huriseva ja sykkivä ääni kompressorista jäähdytysaineen kierron aikana.
• Äkillinen rätisevä lämpölaajenemisen aiheuttama ääni laitteen sisältä (luonnollinen ja vaaraton ilmiö).
• Kevyt napsahdusääni lämpötilan säätimestä kompressorin kytkeytyessä päälle tai pois päältä.

Energiansäästövinkkejä

• Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen.

Tuoreiden elintarvikkeiden säilytys

Noudata seuraavia ohjeita varmistaaksesi elintarvikkeiden parhaan mahdollisen säilyvyyden:
• Alä laita jääkaappiin lämpimiä ruokia tai haihtuvia nesteitä.
• Peitä ruoka kannella tai kääri folioon tms. erityisesti, kun ruoka on voimakastuoksuista.

Hoito ja puhdistus

VAROITUS! Lue turvallisuutta koskevat luvut.

Säännöllinen puhdistus

Laite on puhdistettava säännöllisesti:
• Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella.
• Tarkista oven tiivisteet säännöllisesti ja pyyhi ne puhtaaksi.
• Huuhtele ja kuivaa huolellisesti.
Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja/tai kaapeleita. Älä käytä puhdistusaineita, hankausjauhetta, voimakastuoksuisia puhdistustuotteita tai kiillotusvahaa sisätilojen puhdistamisessa, sillä tällaiset tuotteet vahingoittavat pintoja ja jättävät voimakkaan tuoksun.
Puhdista laitteen takaosassa sijaitsevat lauhdutin (musta ritilä) ja kompressori (jos saatavilla) harjalla. Tämä toimenpide parantaa laitteen suorituskykyä ja säästää energiaa.
• Sijoita elintarvikkeet jääkaappiin siten, että ilma pääsee kiertämään vapaasti niiden ympärillä

Säilytysohjeita

Vinkkejä:
• Liha (kaikki tyypit): pakkaa muovipusseihin ja laita vihanneslaatikon päällä olevalle lasihyllylle.
• Säilytä lihaa tällä tavoin korkeintaan muutama päivä.
• Kypsennetyt ruoat, kylmät ruoat, jne.: kannella ja aseta ne mille hyllylle tahansa.
• Hedelmät ja vihannekset: puhdista huolellisesti ja säilytä niille tarkoitetussa laatikossa/laatikoissa.
• Voi ja juusto: säilytä ilmatiiviissä rasioissa tai pakattuna alumiinifolioon tai muovipussiin mahdollisimman ilmatiiviisti.
• Pullot: säilytä pullot suljettuina joko pullotelineessä tai oven pullohyllyssä (jos varusteena).
• Banaaneita, perunoita, sipuleita ja valkosipuleita ei pidä säilyttää jääkaapissa pakkaamattomana.
Varo vahingoittamasta jäähdytysjärjestelmää. Kun siirrät laitetta, nosta sitä etureunasta, jottet naarmuta lattiaa.

Jääkaapin sulattaminen

Normaalikäytössä huurretta poistuu automaattisesti jääkaappiosaston höyrystimestä aina kompressorin pysähtyessä. Sulatusvesi valuu laitteen takana, kompressorin yläpuolella sijaitsevaan kaukaloon, josta se haihtuu.
Jääkaappiosaston kanavan keskellä oleva sulatusveden tyhjennysaukko on tärkeää puhdistaa säännöllisin väliajoin, jotta vettä ei tulvi yli ja tipu ruokien päälle.
6

Jos laitetta ei käytetä pitkään aikaan

Jos laitetta ei ole tarkoitus käyttää pitkään aikaan, suorita seuraavat toimenpiteet:
1. Kytke laite irti verkkovirrasta.
2. Ota kaikki ruoat pois
3. Puhdista laite ja kaikki lisävarusteet.
VAROITUS! Jos jätät laitteen päälle,
pyydä jotakin toista henkilöä tarkistamaan kaappiin jätetyt elintarvikkeet aika ajoin, jotta ne eivät pilaannu esimerkiksi sähkökatkon sattuessa.
4. Jätä ovi/ovet raolleen, jotta laitteen sisälle ei
muodostu epämiellyttävää hajua.

Vianmääritys

VAROITUS! Lue turvallisuutta koskevat luvut.

Käyttöhäiriöt

Ongelma Mahdollinen syy Korjaustoimenpide
Laite ei toimi lainkaan. Virta on katkaistu laitteesta. Kytke laitteeseen virta.
Pistoke ei ole kunnolla kiinni pis-
torasiassa.
Pistorasiaan ei tule jännitettä. Kokeile kytkemällä pistorasiaan jokin
Laitteen käyntiääni on kova. Laitetta ei ole tuettu kunnolla pai-
kalleen.
Valo ei syty. Lamppu on valmiustilassa. Sulje ja avaa ovi.
Lamppu on palanut. Lue ohjeet kohdasta "Lampun vaihta-
Kompressori käy jatkuvasti. Lämpötila on asetettu virheelli-
sesti.
Laitteeseen on pantu monia eli-
ntarvikkeita samanaikaisesti.
Huoneen lämpötila on liian kor-
kea.
Ruoka on pantu kodinkoneeseen
liian lämpimänä.
Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta "Oven sulkemi-
Vettä valuu jääkaapin sisälle. Veden tyhjennysaukko on tukos-
sa.
Elintarvikkeet estävät veden va­lumisen vedenkeruukaukaloon.
Kiinnitä pistoke oikein pistorasiaan.
toinen sähkölaite. Ota yhteys sähköa­sentajaan.
Tarkista, onko laite vakaa.
minen".
Lue ohjeet Käyttö-luvusta.
Odota muutama tunti ja tarkista lämpö­tila uudelleen.
Katso ilmastoluokan taulukko arvokil­vestä.
Anna ruoan jäähtyä huoneen lämpöti­laan ennen pakastamista.
nen".
Puhdista veden tyhjennysaukko.
Tarkista, että elintarvikkeet eivät kos­keta takaseinään.
7
Ongelma Mahdollinen syy Korjaustoimenpide
1
1
2
Vettä valuu lattialle. Sulatusvesiaukkoa ei ole liitetty
kompressorin yläpuolella olevaan haihdutusastiaan.
Ovi on kohdistettu virheellisesti tai se on ilmanvaihtosäleikön tiellä.
Laitteen lämpötila on liian alhainen tai korkea.
Laite ei ole oikein tasapainotettu. Katso kohta "Tasapainottaminen".
Lämpötilaa ei ole säädetty oikein. Säädä lämpötila korkeammaksi/alhai-
Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta "Oven sulkemi-
Ruoat ovat liian lämpimiä. Anna ruokien lämpötilan laskea huo-
Laitteeseen on lisätty paljon ruo­kia samalla kertaa.
Ovea on avattu liian usein. Avaa ovi vain tarvittaessa.
Laitteen kylmän ilman kierto ei toimi.
Jos ongelmaa ei ratkaista ohjeiden avulla, ota yhteyttä paikalliseen valtuutettuun huoltoliikkeeseen.

Oven sulkeminen

1. Puhdista oven tiivisteet.
2. Säädä ovea tarvittaessa. Lue ohjeet kohdasta
"Asennus".
3. Vaihda tarvittaessa vaurioituneet oven tiivisteet.
2. Vaihda lamppu saman tehoiseen ja -muotoiseen
Ota yhteyttä valtuutettuun huoltoliikkeeseen.

Lampun vaihtaminen

Laitteessa on pitkäikäinen LED-sisävalo.
3. Kiinnitä lampun suojus takaisin paikalleen.
4. Kiinnitä pistoke pistorasiaan.
5. Avaa luukku.
HUOMIO! Irrota pistoke pistorasiasta.
Kiinnitä sulatusveden poistoputki haih­dutusastiaan.
semmaksi.
nen".
neen lämpötilaan ennen kuin laitat ruoat laitteeseen.
Aseta laitteeseen vähemmän ruokia yhdellä kertaa.
Tarkista kylmän ilman kierto.
lamppuun, joka on tarkoitettu erityisesti kodinkoneisiin. (maksimiteho on merkitty lampun suojaan).
Tarkista, että valo syttyy.
1. Paina läpinäkyvää suojusta sormilla
samanaikaisesti ylös ja alas ja irrota se nuolien suuntaan.

Asennus

8
VAROITUS! Lue turvallisuutta koskevat
luvut.

Sijoittaminen

A B
20mm
min 100mm
Asenna tämä laite kuivaan ja hyvin tuuletettuun sisätilaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa:
Ilmasto-
luokka
SN +10 °C – + 32 °C
N +16 °C – + 32 °C
ST +16 °C – + 38 °C
T +16 °C – + 43 °C
Joissakin malleissa voi esiintyä toiminnallisia ongelmia, jos niitä käytetään kyseisen käyttövälin ulkopuolella. Virheetön toiminta taataan vain määritetyllä lämpötilavälillä. Jos laitteen asennuspaikan valitsemisessa on epäselvyyksiä, käänny jälleenmyyjän, asiakaspalvelumme tai lähimmän valtuutetun huoltopalvelun puoleen.
Ympäristölämpötila

Sijainti

HUOMIO! Käyttäjän on pystyttävä
irrottamaan laite sähköverkosta. Asennuksen jälkeen pistokkeen on oltava helposti käyttäjän ulottuvilla.
Älä sijoita laitetta lämmönlähteiden, kuten lämpöpattereiden, boilereiden tms. lähelle tai suoraan auringonvaloon. Tarkista, että ilma pääsee kiertämään vapaasti laitteen takana. Jos laite sijoitetaan keittiökaapin alapuolelle, laitteen yläreunan ja keittiökaapin välillä tulee olla vähintään 100 mm parhaan suorituskyvyn varmistamiseksi. Mahdollisuuksien mukaan tulee kuitenkin välttää sijoittamasta laitetta kalustekaapin alapuolelle. Laite voidaan säätää tarkasti vaakatasoon sen pohjassa olevan yhden tai useamman säätöjalan avulla.

Sähköliitäntä

• Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taajuus vastaavat verkkovirran arvoja.
• Laite on kytkettävä maadoitettuun pistorasiaan. Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon laite kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.
• Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu.
• Tämä kodinkone täyttää EEC-direktiivien vaatimukset.

Tasapainotus

Kun laite on hyvin tasapainotettu, se ei tärise eikä siitä kuulu ääntä toiminnan aikana. Säädä laitteen korkeutta löysäämällä tai kiristämällä kahta säädettävää etujalkaa.
9

Takaosan välikappaleet

2
4
3
1
1
2
3
4
6
5
2
1
3
1
2
Kaksi välikappaletta toimitetaan asiakirjapussin mukana.

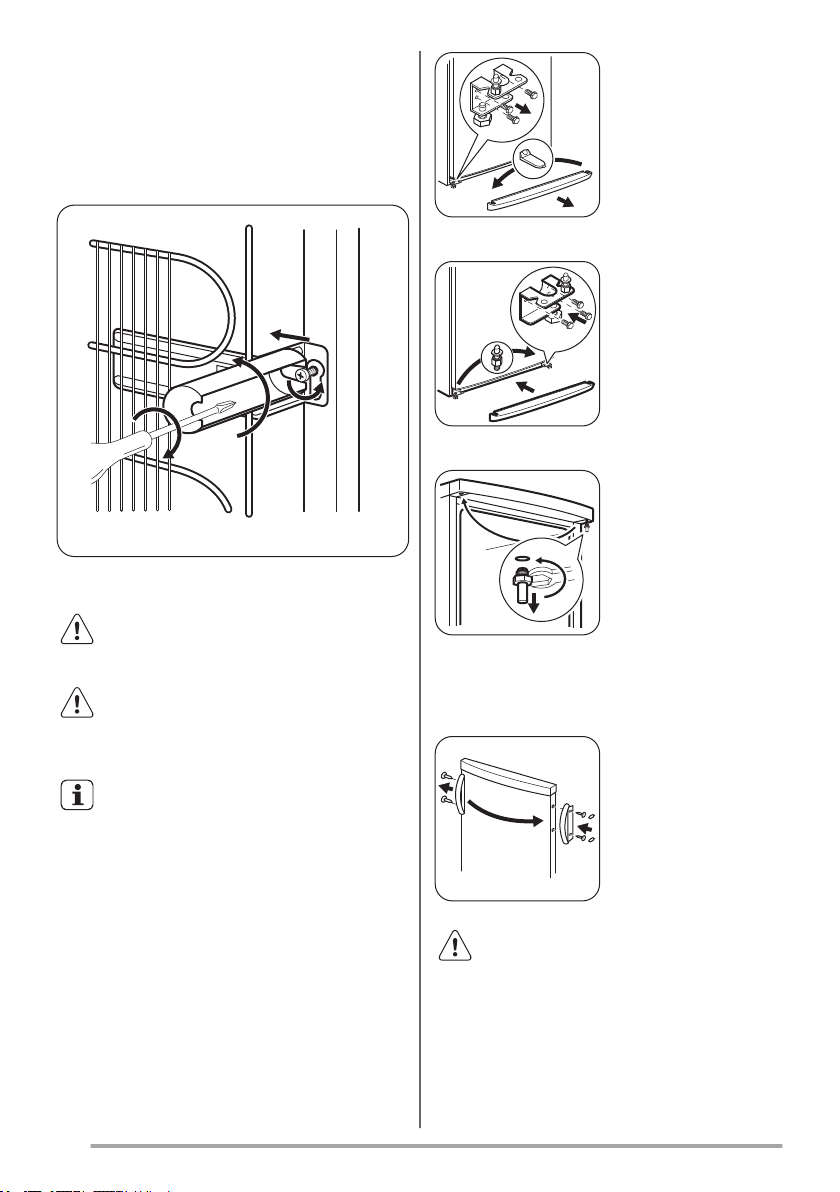

1. Avaa ruuvi.
2. Kiinnitä välikappale ruuvin alapuolelle.
3. Käännä välikappale oikeaan asentoon.
4. Kiristä ruuvit uudelleen.

Oven kätisyyden vaihtaminen

VAROITUS! Irrota virtajohto
pistorasiasta ennen kuin aloitat mitään toimenpiteitä.
HUOMIO! Avautumissuunnan vaihdossa tarvitaan toinen henkilö, joka pitelee kodinkoneen ovia tukevasti toimenpiteiden aikana.

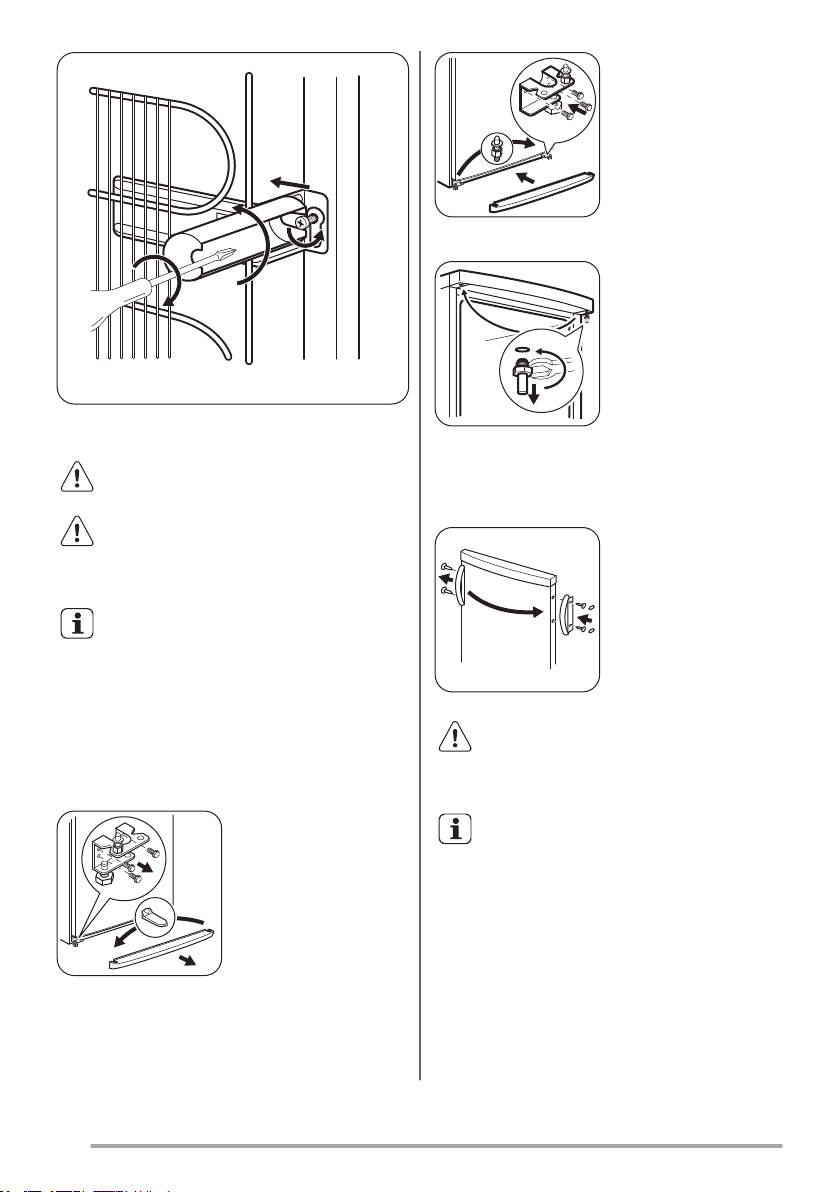

5. Irrota ovi.
6. Aseta tappi ja aluslaatat vastakkaiselle puolelle (4).
7. Kierrä ylätappi (1) auki ja aseta se vastakkaiselle
puolelle (2).
8. Asenna ovi paikalleen.
9. Asenna jalusta paikalleen.
10. Aseta laite pystysuoraan asentoon.
11. Ruuvaa irti kahva (1) ja kiinnitä se vastakkaiselle
puolelle (2).
Varmista ennen toimenpiteiden suorittamista, että laite on tyhjä. Siirrä kaikki tuotteet muussa tapauksessa oikeaan lämpötilaan oikeaoppista säilytystä varten.
1. Kallista laite varovasti takaosan varaan siten, ettei
kompressori koske lattiaan.
2. Irrota lista (1).
3. Irrota suojus (2) ja kiinnitä se vastakkaiselle
puolelle.
4. Irrota tapit (3) ja poista aluslaatat.
10
12. Kiinnitä suojuksen tapit (3) vastakkaiselle puolelle.
HUOMIO! Sijoita laite paikalleen ja
tasapainota se. Odota vähintään neljä tuntia ennen kuin kytket virtajohdon pistorasiaan.
Tarkista lopuksi seuraavat seikat:
• Kaikki ruuvit on kiristetty.
• Magneettitiiviste on tarttunut tiukasti kaappiin.
• Ovi avautuu ja sulkeutuu kunnolla.
Jos sijoituspaikan lämpötila on alhainen (esim. talvella), tiiviste ei mahdollisesti tartu hyvin. Odota tässä tapauksessa, että tiiviste kiinnittyy itsestään. Jos et halua suorittaa edellä kuvattuja toimenpiteitä itse, voit ottaa yhteyttä paikalliseen valtuutettuun huoltoliikkeeseen. Valtuutetun huoltoliikkeen ammattitaitoinen asentaja vaihtaa oven kätisyyden korvausta vastaan.

Tekniset tiedot

Tekniset tiedot

Korkeus mm 1854
Leveys mm 595
Syvyys mm 668
Jännite Volttia 230 - 240
Taajuus Hz 50
Tekniset tiedot on merkitty laitteen ulkopuolelle tai sisäpuolelle kiinnitettyyn arvokilpeen ja energiatarraan.
YMPÄRISTÖNSUOJELU
Kierrätä materiaalit, jotka on merkitty merkillä . Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä
hävitä merkillä merkittyjä kodinkoneita
kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
11

Innehåll

Råd och tips Skötsel och rengöring 16 Felsökning 17 Installation 18 Teknisk information 21
Med reservation för ändringar.

Säkerhetsinformation

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

Denna produkt kan användas av barn från 8 års ålder och uppåt, och av
personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
Låt inte barn leka med produkten.
Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.
Håll allt förpackningsmaterial utom räckhåll för barn.
16

Allmän säkerhet

Produkten är avsedd att användas i hushåll och liknande
användningsområden som t.ex.:
Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöerAv gäster på hotell, motell, bed and breakfast och andra typer av
boendemiljöer
Se till att ventilationsöppningarna inte blockeras i produktens nisch eller i
inbyggnadsutrymmet.
Använd inga mekaniska verktyg eller andra medel för att påskynda
avfrostningsprocessen utöver de som rekommenderas av tillverkaren.
Var noga med att inte skada kylkretsen.
Använd inga elektriska apparater inne i förvaringsutrymmena såvida de
inte är av en typ som rekommenderas av tillverkaren.
Spruta inte vatten eller ånga för att rengöra produkten.
12
Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala
rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt
bränsle i den här produkten.
Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens
auktoriserade servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.

Säkerhetsföreskrifter

Installation

VARNING! Endast en behörig person får
installera den här produkten.
• Avlägsna allt förpackningsmaterial
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Se till att luft kan cirkulera i produkten.
• Vänta minst 4 timmar innan du ansluter produkten till eluttaget. Detta för att oljan ska rinna tillbaka i kompressorn.
• Installera inte produkten nära element, spisar, ugnar eller hällar.
• Produktens bakre yta måste ställas mot väggen.
• Installera inte produkten där den står i direkt solljus.
• Montera inte den här produkten i områden som är för fuktiga eller för kalla, som t.ex. byggnadsförråd, garage eller vinkällare.
• När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

Elektrisk anslutning

VARNING! Risk för brand och elektriska
stötar.
• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn). Kontakta ett auktoriserat servicecenter eller en elektriker för att ersätta skadade komponenter.
• Nätkabeln måste vara under stickkontaktens nivå.
• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

Använd

VARNING! Risk för skador, brännskador
eller elstötar föreligger.
• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.
• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.
• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.
• Låt inte varma föremål vidröra plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.

Inre belysning

• Lamptypen i den här produkten är inte lämplig som rumsbelysning.

Skötsel och rengöring

VARNING! Risk för personskador och
skador på produkten föreligger.
13
• Stäng av produkten och koppla bort den från
43
2
7
1
5
6
eluttaget före underhåll.
• Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

Avfallshantering

VARNING! Risk för kvävning eller
skador.

Produktbeskrivning

Produktöversikt

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.
Skåphyllor
1
Kontrollpanelen
2
Dörrhyllor
3
Flaskhyllor
4
14
Snackshylla
5
Grönsakslåda
6
Märkplåt
7

Användning

2
1
3

Slå på

1. Sätt i stickkontakten i eluttaget.
2. Vrid temperaturreglaget medurs till en medelhög
inställning.

Stänga av

För att stänga av produkten , vrid temperaturreglaget till "O"-läget

Temperaturreglering

Temperaturen regleras automatiskt.
1. Vrid temperaturreglaget mot de låga inställningarna
för att erhålla låga kylnivåer.
2. Vrid temperaturreglaget mot de höga
inställningarna för att få höga kylnivåer.

Daglig användning

VARNING! Se säkerhetsavsnitten.

Initial ström på

FÖRSIKTIGHET! Innan man sätter i
stickkontakten i uttaget och sätter igång skåpet första gången ska man låta produkten stå upprätt i minst 4 timmar. Då kan man vara säker på att oljan runnit tillbaka till kompressorn. Annars kan kompressorn eller de elektroniska delarna skadas.
En medelhög inställning är i regel bäst. Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:
• rumstemperatur
• hur ofta dörren öppnas
• mängden matvaror som förvaras
• produktens placering.
Om produkten är inställd på en låg temperatur och omgivningstemperaturen är hög eller full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost bildas på baksidan. I detta fall måste reglaget ställas in på en högre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

Placering av dörrhyllorna

För att kunna förvara matförpackningar av olika storlekar kan dörrhyllorna placeras på olika nivåer.
Dra hyllan stegvis i pilarnas riktning tills den lossnar, placera den sedan enligt önskemål.

Flyttbara hyllor

Väggarna i kylskåpet är försedda med ett antal skenor så att hyllorna kan placeras enligt önskemål.
15

Råd och tips

Normala driftljud

Följande ljud är normala under drift:
• Ett gurglande och bubblande ljud hörs från slingorna när köldmedlet pumpas runt.
• Ett surrande eller pulserande ljud hörs från kompressorn när köldmedlet pumpas runt.
• Ett plötsligt knackande ljud från produktens insida som orsakas av termisk dilatation (ett naturligt och ofarligt fysiskt fenomen).
• Ett gurglande klickljud hörs från temperaturregulatorn när kompressorn slås på eller av.

Tips för energibesparing

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.

Tips för kylning av färska livsmedel

För att få bästa resultat:
• Förvara inte varm mat eller flyktiga vätskor i kylskåpet.
• Täck över eller förpacka maten, särskilt om den har en stark smak.

Skötsel och rengöring

VARNING! Se säkerhetsavsnitten.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:
• rengör kylskåpets insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• skölj och torka noga.
Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i kylskåpet. Använd aldrig starka rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra kylskåpet invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.
Rengör kondensorn (svart galler) och kompressorn (om tillämplig) på produktens baksida med en borste. Detta
• placera mat så att luft kan cirkulera fritt omkring den

Tips för kylning

Praktiska råd:
• Kött (alla typer) : Lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan.
• Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn.
• Tillagad mat och kalla rätter: Dessa bör täckas över och kan placeras på valfri hylla.
• Frukt och grönsaker: Skölj av och rengör noga och lägg i den speciella grönsakslådan(-lådorna).
• Smör och ost: Dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att få bort så mycket luft som möjligt.
• Flaskor: dessa bör ha kapsyl och förvaras lämpligen antingen i dörrens flaskhylla eller (extrautr.) i flaskstället.
• Bananer, potatis, lök och vitlök som inte är förpackade bör inte förvaras i kylskåpet.
förbättrar kylskåpets prestanda och bidrar till en lägre energiförbrukning.
Var försiktig så att du inte skadar kylsystemet. När du flyttar kylskåpet ska du lyfta upp det i framkanten så att inte golvet repas.

Avfrostning av kylskåpet

Frost avlägsnas automatiskt i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på produktens baksida, där vattnet avdunstar.
Det är viktigt att regelbundet rengöra smältvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna och vidare ut på golvet.
16
1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att inte dålig
lukt bildas.
VARNING! Om produkten lämnas påslagen, be någon titta till den då och då så att inte varorna i den förstörs i händelse av strömavbrott.

Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas på länge:

Felsökning

VARNING! Se säkerhetsavsnitten.

Om produkten inte fungerar...

Problem Möjlig orsak Åtgärd
Kylskåpet arbetar inte. Kylskåpet är avstängt. Slå på kylskåpet.
Stickkontakten sitter inte orden-
tligt i eluttaget.
Eluttaget är strömlöst. Anslut en annan elektrisk apparat till
Kylskåpet bullrar. Kylskåpet står ostadigt. Kontrollera om kylskåpet står stabilt.
Lampan fungerar inte. Lampan är i standby-läge. Stäng och öppna dörren.
Lampan är trasig. Se avsnittet ”Byte av lampan”.
Kompressorn arbetar utan uppehåll. Temperatur är felaktigt inställd. Se kapitlet "Drift".
Många matvaror inlagda samti-
digt.
Rumstemperaturen är för hög. Se klimatklasstabellen på märkskylten.
Alltför varm mat har lagts in. Låt mat svalna till rumstemperatur före
Locket är inte ordentligt stängt. Se avsnittet ”Stängning av dörren”.
Vatten rinner inne i kylskåpet. Vattenutloppet är igentäppt. Rengör vattenutloppet.
Matvaror hindrar vattnet från att rinna in i vattenuppsamlaren.
Sätt i stickkontakten ordentligt i elutta­get.
eluttaget. Kontakta en behörig elektrik­er.
Vänta några timmar och kontrollera sedan temperaturen igen.
infrysning.
Kontrollera att inga matvaror har kon­takt med den bakre väggen.
17
Problem Möjlig orsak Åtgärd
1
1
2
Vatten rinner ut på golvet. Smältvattensutloppet är inte ans-
lutet till avdunstningsbrickan ovanför kompressorn.
Dörren är felinriktad eller blockerar ventilationsgallret.
Temperaturen i kylskåpet är för låg/ hög.
Kontakta närmaste auktoriserade
Produkten står inte i våg. Se avsnittet ”Avvägning”.
Temperaturen är felaktigt inställd. Ställ in en högre/lägre temperatur.
Locket är inte ordentligt stängt. Se avsnittet ”Stängning av dörren”.
Matvarornas temperatur är för hög.
Många matvaror inlagda för för­varing samtidigt.
Dörren har öppnats för ofta. Öppna dörren bara när det behövs.
Kalluft cirkulerar inte i kylskåpet. Se till att kalluft kan cirkulera i kylskå-
1. För med fingrarna det genomskinliga lampskyddet
serviceverkstad om dessa råd inte löser problemet.

Stängning av dörren

1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnitt "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta
den auktoriserade serviceverkstaden.
Anslut tömningsslangen till avdunst­ningsbrickan.
Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
Lägg in färre matvaror för förvaring samtidigt.
pet.
uppåt och nedåt och haka samtidigt loss det i pilarnas riktning.

Byte av lampan

Kylskåpet har en innerbelysning bestående av en LED-lampa med lång livslängd.
FÖRSIKTIGHET! Koppla bort kylskåpet från eluttaget.

Installation

VARNING! Se säkerhetsavsnitten.

Placering

Produkten kan installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:
18
2. Byt lampan mot en med samma effekt och form
och som är specialtillverkad för dessa produkter. (max. effekt anges på skyddet till glödlampan).
3. Sätt tillbaka lampskyddet.
4. Sätt i stickkontakten i eluttaget.
5. Öppna luckan.
Kontrollera att belysningen tänds.
Klimat-
klass
SN +10 °C till +32 °C
Omgivningstemperatur
Klimat-
A B
20mm
min 100mm
klass
N +16 °C till +32 °C
ST +16 °C till + 38 °C
T +16 °C till +43 °C
Vissa funktionsproblem kan uppstå för vissa modelltyper vid användning utanför det området. Korrekt funktion kan endast garanteras inom angivet temperaturområde. Kontakta återförsäljaren, vår kundtjänst eller närmsta servicecenter om du är osäker på var du ska installera produkten.
Omgivningstemperatur

Plats

FÖRSIKTIGHET! Det måste gå att
koppla loss produkten från elnätet. Kontakten måste därför vara lättåtkomlig efter installationen.
Produkten bör placeras på säkert avstånd från värmekällor såsom element, varmvattenberedare, direkt solsken, etc. Se till att luft kan cirkulera fritt runt skåpets baksida. För bästa effekt: om produkten placeras under en överhängande väggenhet skall det finnas minst 100 mm fritt utrymme mellan produktens översida och väggenheten. Produkten bör dock inte placeras under överhängande väggenheter. Produkten ställs in vågrätt med en eller flera justeringsfötter i botten.

Elektrisk anslutning

• Kontrollera att nätspänningen och nätfrekvensen överensstämmer med produktens märkdata som anges på typskylten före anslutning till ett eluttag.
• Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.
• Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.
• Denna produkt uppfyller kraven enligt EEG­direktiven.

Justering av höjd

En noggrann avvägning förhindrar att produkten vibrerar och bullrar under drift. Produktens höjd justeras genom att de två justerbara främre fötterna lossas eller dras åt.

Bakre distanshållare

De två distanshållarna finns i påsen med dokumentationen.
1. Lossa skruven.
2. Sätt distanshållaren under skruven.
3. Vrid distanshållaren till rätt läge.
4. Dra åt skruvarna igen.
19
2
4
3
1
1
2
3
4
6
5
7. Skruva loss den övre sprinten (1) och sätt den på
2
1
3
1
2
motsatt sida (2).

Omhängning av dörr

VARNING! Dra ur stickkontakten från
eluttaget innan du påbörjar arbetet.
FÖRSIKTIGHET! Vi rekommenderar att du ber någon om hjälp med att hålla ett fast grepp om dörren under arbetets gång.
Kontrollera att produkten är tom innan du ställer in en funktion. Om inte, flytta alla varor till rätt temperatur för korrekt livsmedelsförvaring.
1. Luta produkten försiktigt bakåt så att kompressorn
inte kommer i kontakt med golvet.
2. Ta bort sockeln (1).
3. Avlägsna pluggen (2) och montera den på motsatta
sidan.
4. Skruva loss sprintarna (3) och ta bort brickorna.
5. Ta bort dörren.
6. Placera sprinten och brickorna på motsatta sidan
(4).
20
8. Sätt tillbaka dörren.
9. Montera plinten.
10. Ställ produkten upprätt.
11. Skruva loss handtaget (1) och montera det på
motsatta sidan (2).
12. Sätt fast sprintarna (3) på motsatta sidan.
FÖRSIKTIGHET! Ställ tillbaka produkten
på plats, justera in den i våg och vänta sedan minst fyra timmar innan du ansluter den till eluttaget.
Kontrollera slutligen följande:
• Alla skruvar är åtdragna.
• Magnettätningen suger fast ordentligt mot skåpet.
• Dörren öppnas och stängs ordentligt.
Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg. Om du inte vill hänga om dörren själv kan du kontakta närmaste auktoriserade serviceverkstad. En servicetekniker hänger om den mot en avgift.

Teknisk information

Tekniska data

Höjd mm 1854
Vikt mm 595
Djup mm 668
Nätspänning Volt 230 - 240
Frekvens Hz 50
Teknisk information finns på typskylten som sitter på insidan eller utsidan av produkten och på energietiketten.
MILJÖSKYDD
Återvinn material med symbolen . Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen
med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
21
*
22
23
www.electrolux.com/shop
280154998-A-062015
Loading...
