Page 1
KÄYTTÖOHJE
ASTIANPESUKONEUKONE
Page 2
Arvoisa asiakas,
lue nämä käyttöohjeet huolellisesti läpi.
Kiinnitä huomiota erityisesti tämän käyttöohjeen
ensimmäisillä sivuilla oleviin turvallisuutta koskeviin
ohjeisiin! Säilytä käyttöohje myöhempää tarvetta varten. Anna käyttöohje myös laitteen mahdolliselle seuraavalle omistajalle.
1
3
2
Käyttöohjeessa on mahdollisesti esiintyvien toimintahäiriöiden poistoa varten olevia ohjeita; katso kohta
"Mitä tehdä, jos...".
Jos annetut ohjeet eivät riitä, ota yhteys lähimpään
valtuutettuun huoltoliikkeeseen.
Valtuutettu huoltoliikkeemme on aina käytettävissäsi
teknisten ongelmien ilmaantuessa.
Ota sen lisäksi huomioon kappale ”Huolto”.
Huomioi varoituskolmio ja huomautukset
(Varoitus!, Varo!, Huomio!), jotka sisältävät
ohjeita, jotka ovat tärkeitä turvallisuutesi tai
laitteen toimintakyvyn kannalta. Noudata
niitä ehdottomasti.
Numeroidut toimintaohjeet ohjaavat sinua
askel askeleelta laitteen käytössä.
Tämän merkin jälkeen saat laitteen hallintaan ja käyttöön liittyviä lisätietoja.
Laitteen taloudelliseen ja ympäristöystävälliseen käyttöön liittyvät tiedot ja ohjeet on
merkitty tällä merkillä.
3
Astianpesukoneessasi on uusi pesujärjestelmä "IMPULSSIPESU".
Tässä pesujärjestelmässä moottorin kierrosluku ja pesupaine vaihtelee pesuohjelman kuluessa, minkä ansiosta astiat
puhdistuvat paremmin. Sen takia myös
käynnissä olevan pesuohjelman äänenvoimakkuus vaihtelee.
2
Page 3
Sisällys
Turvallisuusohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Hävittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Taloudellinen ja ympäristöystävällinen pesu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Laitteen sisäkuva ja toimintopaneeli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Toimintopaneeli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Ennen ensimmäistä käyttöönottoa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Vedenpehmennyslaitteen säätäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Vedenpehmennyslaitteen suolan täyttäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Huuhtelukirkasteen säiliön täyttäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Kirkasteaineen annostus - Asetukset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Näin käytät konettasi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Ruokailuvälineiden ja astioiden järjestely . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

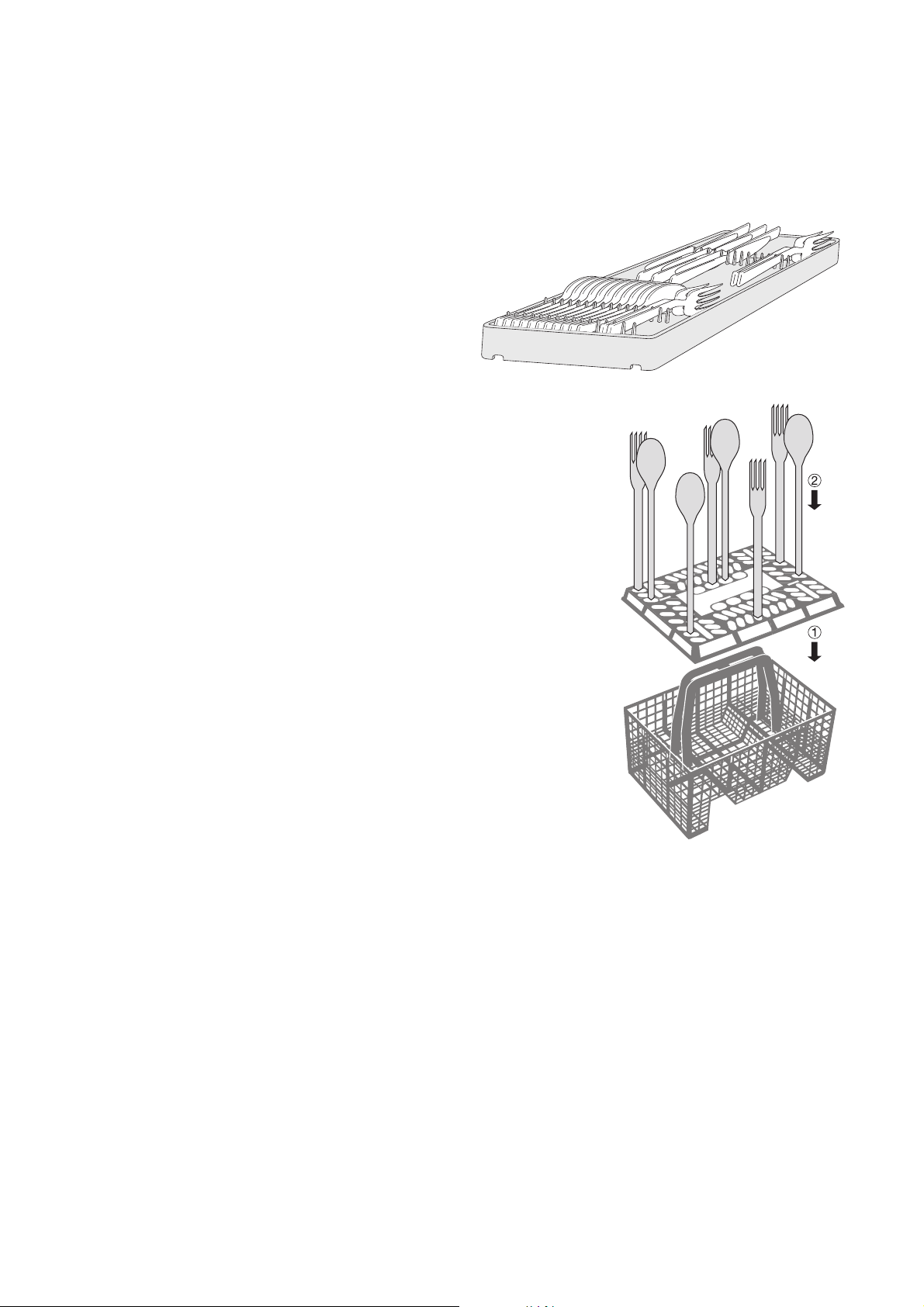

Ruokailuvälinekori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Kattiloiden, pannujen ja suurten lautasten järjestäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Kuppien, lasien ja kahvikaluston järjestäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Yläkorin säätö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Astianpesuaineen täyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Pesuohjelman valinta (ohjelmataulukot) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Käynnistä pesuohjelma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Pesuohjelman vaihto/keskeytys/pysäyttäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Ajastuksen säätö tai muuttaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Täyttömäärän tunnistin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Virran kytkeminen pois päältä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Astioiden poistaminen koneesta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Huolto ja puhdistus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Siivilöiden puhdistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Sisävalo – lampun vaihtaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Mitä tehdä, jos... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
...näyttöpaneeliin ilmestyvät virheilmoitukset. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
...jos astianpesukoneen toiminnassa ilmenee häiriöitä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
...pesutulos ei ole tyydyttävä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Ohjeita laitteen testaamiseen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Asennus- ja liitäntäohje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Astianpesukoneen asentaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Kalusteisiin sijoitettava astianpesukone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Työtason alle sijoitettava astianpesukone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Vapaasti sijoitettavat laitteet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Astianpesukoneen liitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Vesijohto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Sallittu veden paine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Vedentuloletkun liitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Viemäriliitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Vesiturvajärjestelmä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Sähköliitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Liitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Takuu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
Huolto ja varaosat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
3
Page 4
1 Turvallisuusohjeet
Tämän laitteen turvallisuus vastaa tekniikan hyväksyttyjä sääntöjä ja laiteturvallisuuslakia. Kuitenkin
meistä on valmistajana aiheellista tutustuttaa sinut
seuraaviin turvallisuusohjeisiin:
Sijoitus, liitäntä, käyttöönotto
• Astianpesukonetta saa kuljettaa vain pystyasennossa.
• Tarkista, ettei astianpesukoneessa ole kuljetusvaurioita. Älä missään tapauksessa asenna vahingoittunutta laitetta. Käänny laitteen toimittajan
puoleen, jos huomaat laitteissa vaurioita.
• Tarkista ennen laitteen käyttöönottoa, että sen
arvokilvessä mainittu virtalaji ja nimellisjännite
ovat yhtäpitäviä sijoituspaikan virtalajin ja verkkojännitteen kanssa. Käytetyn virtapiirin vaatiman
suojauksen löydät myöskin arvokilvestä.
• Astianpesukoneen sijoitukseen ja asennukseen
liittyviä tietoja löydät luvusta "Asennus". Moninapapistokkeiden/-kytkimien ja jatkojohtojen käyttö
ei ole sallittua. Ylikuumenemisesta aiheutuu palovaara.
Lasten turvallisuus
• Lapset eivät usein ymmärrä sähkölaitteisiin liittyviä vaaroja. Pidä lapsia sen takia silmällä äläkä
anna heidän leikkiä astiapesukoneella – lapset
voivat sulkea itsensä koneen sisälle (tukehtumisvaara!).
• Pakkauksen osat (esim. kalvot, styrox) voivat olla
vaarallisia lapsille. Tukehtumisvaara! Pidä pakkauksen osat poissa lasten ulottuvilta.
• Pesuaineet saattaavat aiheuttaa syöpymiä silmiin, suuhun ja nieluun ja johtaa jopa tukehtumiseen! Noudata astianpesu- ja puhdistusaineen
valmistajan antamia turvallisuusohjeita.
• Älä päästä lasta tutkimaan astianpesukonetta,
koska koneessa voi olla astianpesuaineen jäännöksiä. Muista myös, että astianpesukoneen vesi
ei ole juomakelpoista.
• Astianpesukoneen romuttamisen yhteydessä:
Katkaise liitäntäjohto koneen puoleisesta päästä.
Varmista, että luukun lukko ei ole toimiva. Näin
estät lapsia lukitsemasta itseään koneeseen tai
muun mahdollisen hengenvaaran.
• Jos laitteen liitäntäjohto on vaurioitunut tai se on
vaihdettava pidempään johtoon, on otettava
yhteys lähimpään valtuutettuun huoltoliikkeeseen,
joka vaihtaa sen uuteen erikoisvalmisteiseen johtoon.
• Älä koskaan irrota verkkopistoketta pistorasiasta
johdosta vetämällä vaan pidä aina kiinni pistokkeesta.
• Astianpesukoneeseen ei saa turvallisuussyistä
tehdä muutoksia tai lisäyksiä.
• Huolehdi siitä, että astianpesukoneen luukku on
aina kiinni (paitsi likaisten astioiden laittamisen ja
puhtaiden astioiden poistamisen aikana). Näin
kukaan ei pääse kompastumaan ja loukkaamaan
itseään avoinna olevaan luukkuun.
• Terävät veitset ja teräväreunaiset ruokailuvälineet
on sijoitettava ruokailuvälinetelineeseen tai yläkoriin.
Käyttötarkoituksen mukainen
käyttö
• Pese astianpesukoneessa vain tavallisia kotitalouksissa olevia astioita. Jos käytät konetta tai väärin, valmistaja ei ota vastuuta tästä käytöstä
mahdollisesti aiheutuneista vahingoista.
• Tarkista ennen suolan, pesuaineen tai huuhtelukirkasteen käyttöä, että niiden valmistaja selvästi
sallii niiden käytön kotitalouksien astianpesukoneissa.
• Älä laita astianpesukoneeseen liuotinaineita.
Räjähdysvaara!
• Vesiturvajärjestelmä suojaa vesivaurioilta. Seuraavien edellytysten on täytyttävä:
• Verkkoliitännän on säilyttävä myös virran ollessa
kytkettynä pois koneesta.
• Astianpesukoneen on oltava asennettu määräysten mukaisesti.
• Käännä vesihana aina kiinni, kun astianpesukonetta ei käytetä.
• Älä istu tai seiso avoimen luukun päällä, laite saattaa keikahtaa.
• Sulje vian sattuessa ensin vesihana, kytke sitten
ja irrota verkkopistoke pistorasiasta.
Yleinen turvallisuus
• Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Vain alkuperäisiä varaosia saa käyttää.
• Älä ota astianpesukonetta koskaan käyttöön, jos
verkkojohto, veden tulo-/poistoletku ovat vaurioituneet tai jos paneeli, työtaso tai sokkelin alue on
vahingoittunut niin, että sitä kautta päästään
käsiksi laitteen sisustaan.
4
Page 5
2 Hävittäminen
Pakkausmateriaalin hävittäminen
Hävitä astianpesukoneiden pakkaukset asianmukaisella tavalla. Kaikki pakkauksissa käytetyt materiaalit
ovat ympäristöystävällisiä ja kierrätyskelpoisia.
• Muovimateriaalit on merkitty seuraavasti:
– >PE< polyeteeniä, esim. pakkausfoliot
– >PS< polystyreeniä, esim. pehmusteina ole-
vat osat (aina ilman kloorattuja fluorihiilivetyjä)
– >POM< polyoksymetyleeniä, esim. muovikiin-
nittimet
• Pahvit on valmistettu keräyspaperista ja voidaan
antaa paperinkeräykseen.
Käytöstä poistetun laitteen hävittäminen
Kun jonain päivänä poistat astianpesukoneen lopullisesti käytöstä, vie se kierrätyskeskukseen. Asialliseen romuttamiseen liittyvää tietoa saat kuntasi
jätehuoltoa hoitavalta viranomaiselta.
2 Taloudellinen ja ympäristöystävällinen
pesu
• Liitä astianpesukone lämpimään veteen vain silloin, kun lämmintä vettä ei lämmitetä sähköllä.
• Säädä vedenpehmennyslaite oikein.
• Älä huuhtele astioita juoksevalla vedellä ennen niiden pesua.
• Jos astianpesukone ei ole täysi, kuormituksen
tunnistus laskee tarvittavan veden määrän ja
lyhentää ohjelman kestoa. Täyden koneellisen
pesu on aina taloudellisinta.
• Valitse pesuohjelmat astioiden tyypin ja likaisuuden mukaisesti.
• Älä annostele pesuainetta, suolaa ja huuhtelukirkastetta enemmän kuin niiden valmistaja ja tämä
käyttöohje suosittelevat.
• Astianpesukoneen sisävalo palaa aina, kkun astianpesukoneen luukku on auki. Energian säästämiseksi tulisi siis aina astioiden
sisäänasettamisen/poistamisen jälkeen sulkea
astianpesukoneen luukku.
5
Page 6
Laitteen sisäkuva ja toimintopaneeli
Yläsuutinvarsi
Kumitiiviste tulovesiletkun kytkemiseksi
keskimmäiseen suutinvarteen
Suutinvarret
Suolasäiliö
Huuhtelukirkastesäiliö
Pesuainelokero
Tuuletusaukko
puhallinkuivausta varten
Arvokilpi
Siivilät
Sisävalo
6
Page 7
Toimintopaneeli
Yhdistelmäpainike
Toimintopainikkeita ovat virta/seis-painike # ja
ohjelmapainikkeet (LED-näyttö).
Vedenpehmennin- ja yhdistelmäpainike: Paneeliin
merkityn ohjelman lisäksi näitä painikkeita samanaikaisesti painamalla voidaan säätää astianpesukoneen vedenpehmennintä.
Monitoiminäyt östä näkyy,
• valittu vedenpehmentimen kovuusalueen säätö.
• ohjelmoitu pesuohjelman käynnistymisaika.
• valitun pesuohjelman kestoaika.
• astianpesukoneen virheilmoitukset.
Vedenpehmenninpainike
Toimintopainikkeet
Luukun kahva
Höyrynpoistoaukko
puhallinkuivauksessa
Ajastin Merkkivalot
Monitoiminäyttö
Merkkivalot
Merkkivaloissa palava valo tarkoittaa, että sinun on
toimittava seuraavasti :
V
F
G
H
Puhdista astianpesukoneen siivi-
Laita lisää suolaa
Lisää huuhtelukirkastetta
Avaa vesihana
läjärjestelmä
3
Merkkivalo H muistuttaa siitä, että astian-
pesukoneen siivilä on tarkastettava ja tarvittaessa puhdistettava aika ajoin. Se syttyy
säännöllisin välein riippumatta siivilän likaantumisasteesta.
7
Page 8
Ennen ensimmäistä käyttöönottoa
Poista ennen laitteen käyttöönottoa kaikki kuljetustuet, joilla astiakorit on varmistettu kuljetuksen ajaksi.
Suorita sitten seuraavat vaiheet:
1. Säädä vedenpehmennyslaite
2. Täytä suolasäiliö
3. Täytä huuhtelukirkastesäiliö
Vedenpehmennyslaitteen säätäminen
Jotta voidaan estää kalkkikerrosten muodostuminen
astioiden ja astianpesukoneen pinnoille, astiat on
pestävä pehmeällä vedellä (vedellä, jossa ei ole paljon kalkkia). Tämän takia koneessa on vedenpehmennyslaite, jossa kalkki poistetaan erikoissuolan
avulla vesijohtovedestä, jonka kovuus on vähintään
4 °dH (saksalaista kovuusastetta).
Veden kovuus
1
)mmol/l
°dH
41-50
35-40
31-40
27-30
23-26
19-22
15-18
11-14 1,9-2,5 II 2 H 2
4-10 0,7-1,8 I/II 1 H 1
alle 4 alle 0,7 I
2
)alue
7,3-9,0
6,3-7,2
5,5-6,2
4,8-5,4
4,1-4,7
3,3-4,0
2,6-3,2
IV
III
3
Säädä vedenpehmennin taulukon mukaisesti sille
asteelle, joka vastaa asuinalueesi veden kovuutta.
Vedenpehmennin voidaan säätää 10 eri asteelle.
kovuusasteeseen
Tietoja oman asuinalueesi veden kovuudesta
ja kovuusalueista saat paikalliselta vesilaitokselta.
Säätö
9
8
7
6
5
4
3*
0
suolaa ei tarvita
Näyttö monitoiminäy-
tössä
H 9
H 8
H 7
H 6
H 5
H 4
H 3
H 0
1)(°dH) saksalainen kovuusaste, veden kovuuden mitta
2)(mmol/l) millimoolia per litra, kansainvälinen veden kovuuden yksikkö
* tehtaalla tehty säätö
1. Astianpesukoneen on oltava pois päältä.
2. Paina samanaikaisesti yhdistelmä- ja vedenpeh-
menninpainikkeita ja pidä ne painettuina.
3. Paneeliin paina virta/seis-kytkintä
Yhdistelmäpainike ja vedenpehmenninpainikkeen
LED-näytöt vilkkuvat.
4. Paina vielä kerran vedenpehmenninpainiketta.
Monitoiminäytössä näkyy valittu kovuusaste.
5. Vedenpehmennin-painikkeen yksi painallus korot-
taa säätöä 1:llä. (Poikkeus: Kovuusasteen 9 jälkeen seuraa kovuusaste 0).
6. Kun kovuusaste on valittu, paina virta/seis-paini-
ketta
#. Säätöaste on tallennettu.
8
#.
Page 9
Vedenpehmennyslaitteen suolan täyttäminen
1
Käytä vain astianpesukoneille tarkoitettua
erikoissuolaa. Älä koskaan laita suolasäiliöön muita suolalajeja (esim. ruokasuolaa) tai
astianpesuainetta. Tämä saattaa vaurioittaa
vedenpehmennyslaitetta.
Varmista aina ennen suolan lisäämistä, että
suola on astianpesukoneelle tarkoitettua erikoissuolaa.
Annostele suolaa säiliöön:
• Ennen astianpesukoneen ensimmäistä käyttöä
• Kun toimintopaneelissa palaa suola-merkkivalo
.
V
3
1. Avaa luukku, ota alakori pois.
2. Kierrä suolasäiliön korkki auki sitä vastapäivään.
3. Vain laitteen käyttöönoton yhteydessä:
4. Aseta laitteen mukana toimitettu suppilo suolasäi-
3
5. Puhdista säiliön aukko siihen jääneestä suolasta.
6. Kierrä kansi vastapäivään täysin kiinni, muutoin
3
Jos asuinpaikkasi veden kovuus on alle
4 °dH, suolaa ei tarvitse käyttää.
täytä suolasäliö vedellä.
liön aukkoon.
Annostele säiliöön suolaa suppilon kautta; tilavuus raekoosta riippuen n. 1,0 -1,5 kg. Älä laita
säiliöön liikaa suolaa.
Säiliössä oleva vesi valuu suolaa täytettäessä säiliöstä rummun pohjalle. Tämä on
vaaratonta, sillä vesi pumpataan pois seuraavan pesuohjelman käynnistyessä.
pesuveteen pääsee suolaa. Tällöin laseista voi
tulla sameita. Käynnistä tämän vuoksi huuhteluohjelma, kun olet täyttänyt suolasäiliön. Tällöin
ylivalunut suolavesi ja suolarakeet huuhtoutuvat
pois.
Suolan raekoosta riippuen saattaa kestää
muutaman tunnin, kunnes suola on liuennut
veteen ja suola-merkkivalo
Vedenpehmennyslaitteen säätö ja suolan
kulutus riippuvat käytettävissä olevan veden
kovuudesta.
sammuu.
V
SALE
SALT
SALZ
SEL
9
Page 10
Huuhtelukirkasteen säiliön täyttäminen
Huuhtelukirkasteen ansiosta viimeinen huuhteluvesi
valuu astioista helposti pois. Näin astiat kuivuvat kirkkaiksi.
1
Käytä vain astianpesukoneille tarkoitettuja
merkkihuuhtelukirkasteita. Älä koskaan laita
huuhtelukirkastesäiliöön muita aineita (esim.
väkietikkaa) tai astianpesuainetta. Tämä
saattaa vaurioittaa konettasi.
Annostele säiliöön huuhtelukirkastetta:
• Ennen astianpesukoneen ensimmäistä käyttöä
• Kun näyttöpaneelissa palaa kirkaste-merkkivalo
à.
Kirkasteainesäiliö on koneen luukun sisäpuolella.
1. Avaa astianpesukoneen luukku.
2. Paina sormella kirkasteainesäiliön kannen lukitus-
salpaa.
3. Avaa kirkasteainesäiliön kansi aivan auki.
4. Kaada kirkasteainetta säiliöön katkoviivalla mer-
kittyyn Max-merkkiin saakka.
5. Täyttömäärä on noin 140 ml.
6. Paina kansi kiinni, niin että se naksahtaa lukkoon.
7. Pyyhi mahdollisesti ylivalunut kirkasteaine pois
rievulla. Se vaahtoaa muuten liikaa pesun aikana.
Kirkasteaineen annostus Asetukset
3
1. Avaa astianpesukoneen luukku.
2. Paina sormella kirkasteainesäiliön kannen lukitus-
3. Avaa kirkasteainesäiliön kansi aivan auki.
4. Valitse säätöasento.
5. Paina kansi kiinni, niin että se naksahtaa lukkoon.
6. Pyyhi mahdollisesti ylivalunut kirkasteaine pois
Huuhteluvaiheessa kirkasteainesäiliöstä
annostuu kirkasteainetta astioiden huuhteluveteen. Säätöasennon voi valita asteikolta 1
– 6. Tehtaan vakioasetus on 4. Muuta säätöasentoa vain silloin, jos laseissa ja astioissa
näkyy juovia, sameita tahroja tai kuivuneiden
vesipisaroiden jälkiä.
salpaa.
rievulla.
10
Page 11
Näin käytät konettasi
• Onko lisättävä suolaa tai huuhtelukirkastetta?
• Järjestele astiat ja ruokailuvälineet astianpesuko-
neeseen
• Annostele koneeseen konepesuun tarkoitettua
astianpesuainetta
• Valitse ruokailuvälineille ja astioille soveltuva
pesuohjelma
• Käynnistä pesuohjelma
Ruokailuvälineiden ja astioiden järjestely
1
• Ennen kuin asetat astiat koneeseen:
• Ota astioita ja ruokailuvälineita järjestellessäsi
Astianpesukone on tarkoitettu vain normaalien astioiden pesuun.
Astianpesukoneessa pestäväksi
eivät sovellu: soveltuvat varauksellisesti:
– Ruokailuvälineet, joiden varret ovat puusta, sar-
vesta, posliinista tai helmiäisestä
– Kuumuutta kestämättömät muoviastiat
– Ruokailuvälineet, joissa on liimattu tai kitattu varsi
– Liimatut astiat tai ruokailuvälineet
– Tina- tai kupariesineet
– Lyijykristallilasi
– Ruosteelle herkät teräsastiat
– Puiset leikkuulaudat tms.; halkeamisen tai kuivumi-
sen vaara
– Taideteolliset esineet; arvoesineille suositellaan
käsinpesua
– ota pois isommat ruoantähteet.
– liota kattiloita, joihin ruoka on palanut kiinni.
huomioon seuraavat seikat:
– astiat ja ruokailuvälineet eivät saa estää suih-
kuvarsia pyörimästä.
– laita kaikki kupit, lasit, kattilat, tms. ylösalaisin,
jotta vesi pääsee puhdistamaan ne kunnolla
– tarkista, että kulhot eivät kosketa toisiaan ja
etteivät ruokailuvälineet ole sisäkkäin
– jotta lasit eivät rikkoutuisi tai naarmuuntuisi, ne
eivät saa koskettaa toisiaan
– laita pienet esineet (esim. kannet) ruokailuväli-
nekoriin
– Pese keramiikka-astioita astianpesukoneessa vain, jos
niiden valmistaja kertoo niiden olevan konepesuun
soveltuvia.
– Lasitteiset koristeet saattavat haalistua, jos niitä pestään
astianpesukoneessa kovin usein.
– Hopealla ja alumiinilla on taipumus tummua pestäessä.
Ruoantähteistä, kuten esim. valkuaisesta, keltuaisesta
tai sinapista, jää usein tummia kohtia tai läikkiä hopeaan. Puhdista hopea sen takia aina heti ruoantähteistä,
jos sitä ei pestä välittömästi käytön jälkeen.
– Muutamat lasityypit saattavat samentua useiden pesu-
jen jälkeen.
11
Page 12
Ruokailuvälinekori
1
Koneessasi on alhaalla olevan ruokailuvälinelokeron
lisäksi ruokailuvälinelokero yläkorissa.
Aseta haarukat ja lusikat, jotka eivät sovi ruokailuvälinetelineeseen, ruokailuvälinekoriin.
Jotta kaikki ruokailuvälineet tulevat kunnolla pestyä
ruokailuvälinekorissa,
1. aseta ristikko ruokailuvälinekorin päälle
2. aseta haarukat ja lusikat kahva alaspäin ruokailu-
Pitkät, terävät aterimet ovat ruokailuvälinekorissa varsinkin lapsille vaarallisia (ks. turvallisuusohjeet). Ne on tämän vuoksi
sijoitettava yläkoriin.
välinekorin ristikkoon.
12
Page 13
Kattiloiden, pannujen ja suurten
lautasten järjestäminen
Aseta isommat ja hyvin likaiset astiat alakoriin.
3
Jotta isommat astiat on helpompi asettaa
koneeseen, voidaan
- takimmainen lautasteline ottaa pois
alakorista.
- ruokailuvälinekoria siirtää alakorissa
sivuttain.
Kuppien, lasien ja kahvikaluston
järjestäminen
Aseta pienemmät, lämmönarat astiat ja pitkät, terävät
ruokailuvälineet yläkoriin.
• Aseta astiat kuppihyllyille ja niiden alle siten, että
vesi pääsee puhdistamaan kunnolla.
• Voit kääntää kuppihyllyt ylös, kun laitat yläkoriin
korkeita astioita.
• Aseta viini-, kuohuviini- sekä konjakkilasit kuppi-
hyllyjen loviin.
• Lasit, kupit, jne. voidaan laittaa myös yläkorissa
olevan kahden vasemman ‘piikkirivin’ päälle.
13
Page 14
Yläkorin säätö
Astioiden maksimikorkeus
yläkorissa alakorissa
kun yläkori on nostettu ylös 22 cm 31 cm
kun yläkori on laskettu alas 24 cm 29 cm
Versio 1
3
Yläkorin korkeutta voidaan säätää myös astioiden ollessa koreissa.
Mallin mukaan koneessa on yläkorin
Versio 1 tai Versio 2:
Yläkorin laskeminen alemmaksi:
1. Vedä yläkori kokonaan ulos.
2. Nosta koria oikealta puolen, takimmaisen kuppi-
hyllyn kahvasta ja laske alemmas.
Yläkorin nostaminen:
1. Vedä yläkori kokonaan ulos.
2. Nosta yläkoria hitaasti oikealta puolelta, kunnes
pyörät osuvat yläkiskoihin.
Yläkorin laskeminen alemmaksi:
1. Vedä yläkori kokonaan ulos.
2. Nosta yläkoria kahvasta vasteeseen saakka ja
laske se vaakasuoraan. Yläkori lukkiutuu alaasentoonsa.
Yläkorin nostaminen:
1. Vedä yläkori kokonaan ulos.
2. Nosta yläkoria kahvasta vasteeseen saakka ja
laske se vaakasuoraan. Yläkori lukkiutuu yläasentoonsa.
Versio 2
14
Page 15
Astianpesuaineen täyttö
1
Käytä ainoastaan koneelliseen astianpesuun tarkoitettuja pesuaineita.
Täytä astianpesuainesäiliö:
Aina ennen pesuohjelman käynnistämistä (ei silloin,
jos käytät esipesua). Pesuaine annostuu veteen
pesuohjelman aikana.
2
Kirkasteainesäiliö on koneen luukun sisäpuolella.
1. Jos kansi on kiinni:
2. Kaada astianpesuainetta sille tarkoitettuun
3. Paina kansi kiinni, niin että se naksahtaa lukkoon.
3
Ota huomioon pesuainepakkauksessa annetut annostelu- ja säilytysohjeet.
Paina lukitussalpaa (1).
Kansi ponnahtaa auki.
säiliöön. Täyttötason näyttäviä merkkejä on hyvä
käyttää apuna.
20 = noin 20 ml pesuainetta,
30 = noin 30 ml pesuainetta.
Jos astiat ovat erittäin likaisia, voit täyttää
myös apusäiliön (2) astianpesuaineella.
Siinä oleva pesuaine annostuu veteen jo esipesun aikana.
15
Page 16
Pesuohjelman valinta (ohjelmataulukot)
Valitse sopiva pesuohjelma tämän taulukon avulla:
Astiatyypit: Ruokailu- ja keittoastiat
lisäksi:
Likaisuus: hyvin
Sopiva
pesuohjelma:
Paina
ohjelmapainiketta:
– – lämmönarat astiat
likaiset,
kiinni kuivuneet ruoantähteet, erityisesti
valkuainen ja
tärkkelys
normaalisti
likaantuneet,
kiinni kuivuneet ruoantähteet
normaalisti
likaantuneet
тттттт
TEHOPESU
70 °C
NORMAALI
65 °C
NORMAALI
bc e gi a
Kahviastiastot ja jälkiruoka-
astiat
lämmönarat
lasit
normaalisti –
hieman
likaantuneet
soveltuu erittäin
hyvin pestäväksi pesuainetiivisteillä
SÄÄSTÖOH-
50 °C
JELMA
50 °C
3)
hieman
likaantuneet
PIKAPESU
40 °C
Kaikki astia-
tyypit
–
Käytetyt
astiat, jotka
kerääntyvät
astianpesukoneeseen ja
jotka on tarkoitus pestä
myöhempänä ajankohtana.
ESIHUUHT.
Ohjelman
kulku:
Kulutusarvot:
Pesuaika
Sähkö
Vesi 18 - 20 litraa 13 - 15 litraa 13 - 15 litraa 15 litraa 11 litraa 4 litraa
1)
2)
3)
1)
2)
Pesuohjelman eri vaiheet ovat äänekkyydeltään erilaisia, sillä joissakin ohjelman vaiheissa astioita pestään voimakkaammin, jotta ne puhdistuvat paremmin.
Kulutusarvot on selvitetty vakio-olosuhteissa. Ne riippuvat astiakorien kuormituksesta. Poikkeukset ovat sen takia käyttöolosuhteista riippuen mahdollisia.
Testausohjelma
Esihuuhtelu
Puhdistus
2x välihuuhtelu
Kirkastehuuhtelu
Kuivaus
Esihuuhtelu
Puhdistus
Välihuuhtelu
Kirkastehuuhtelu
Kuivaus
Esihuuhtelu
Puhdistus
Välihuuhtelu
Kirkastehuuhtelu
Kuivaus
Esihuuhtelu
Puhdistus
Välihuuhtelu
Kirkastehuuhtelu
Kuivaus
–
Puhdistus
Välihuuhtelu
Kirkastehuuhtelu
–
Esihuuhtelu
тттттт
110 - 120
minuuttia
1,9 - 2,1
kWh
89 - 99
minuuttia
1,05 - 1,25
kWh
84 - 94
minuuttia
1,05 - 1,15
kWh
150 minuuttia 28 minuuttia 10 minuuttia
0,95 - 1,05
kWh
0,75 kWh < 0,1 kWh
16
Page 17
Käynnistä pesuohjelma
1. Tarkista, että astiat ja ruokailuvälineet on järjes-
tetty astianpesukoneeseen niin, että suihkuvarret
pääsevät pyörimään vapaasti.
2. Käännä vesihana aivan auki.
3. Sulje luukku.
4. Paina virta/seis -painiketta #. Virta/seis -painik-
keen näyttöön
5. Paina halutun ohjelman ohjelmapainiketta (katso
"Ohjelmataulukot"). Ohjelmanäytössä palaa valo.
Valittu pesuohjelma käynnistyy noin 6 sekunnin
kuluttua. Monitoiminäytössä näkyy ohjelman jäljellä oleva laskettu kesto, joka riippuu astiakorien
kuormituksesta.
Jos astianpesukoneen ohjausjärjestelmä sovittaa
automaattisesti ohjelmaa (täyttömäärän, astioiden
likaisuuden jne. mukaan), se saattaa pysäyttää
ilmaisimessa jäljellä olevan ajan tai korjata sitä.
3
Jos monitoiminäyttöön ilmestyy virheilmoituksia pesuohjelman käynnistyttyä, lue kohta
"Mitä tehdä, jos...".
# syttyy valo.
Pesuohjelman vaihto/keskeytys/
pysäyttäminen
3
Pesuohjelman vaihtaminen
3
Jos haluat vaihtaa pesuohjelmaa myöhempänä ajankohtana, menettele seuraavasti:
1. Paina uuden pesuohjelman painiketta ja pidä se
2. Muutaman sekunnin kuluttua vilkkuu valo enää
Vaihda tai keskeytä käynnissä oleva pesuohjelma vain, jos se on ehdottoman välttämätöntä. Kun laitteen luukku suljetaan
uudelleen, laitteen sisälle joutunut ilma kuumenee kovasti ja laajenee. Näin laitteen pohjalle voi joutua vettä, mikä voi mahdollisesti
laukaista vesiturvajärjestelmän.
Jos haluat vaihtaa pesuohjelmaa ohjelman
valinnan jälkeisten ensimmäisten 6 sekunnin
kuluttua, paina uuden pesuohjelman painiketta.
alaspainettuna. Molempien pesuohjelmien näytöissä vilkkuu nyt valo.
vain uuden pesuohjelman näytössä. Vapauta
ohjelmapainike; uusi pesuohjelma on nyt käynnissä.
Pesuohjelman keskeyttäminen avaamalla astianpesukoneen luukku
1
1. Avaa astianpesukoneen luukku. Pesuohjelma
2. Käynnissä olevan pesuohjelman näytöstä sam-
3. Sulje luukku. Pesuohjelma jatkuu.
Varo kuumaa höyryä, jos avaat luukun kesken pesuohjelmaa. Avaa luukku varovasti.
pysähtyy.
muu valo.
Pesuohjelman pysäyttäminen
1. Paina käynnissä olevan pesuohjelman painiketta
ja pidä se alaspainettuna. Käynnissä olevan
pesuohjelman ohjelmanäytössä vilkkuu valo muutaman sekunnin ajan.
2. Vapauta ohjelmapainike, pesuohjelma on pysäy-
tetty.
3
Käynnissä oleva pesuohjelma keskeytyy,
mutta ei pääty, kun virta kytketään pois astianpesukoneesta. Kun virta kytketään uudelleen koneeseen pesuohjelma jatkuu.
Ajastuksen säätö tai muuttaminen
Voit ohjelmoida käynnistymisajan ajastuksen avulla,
jos pesuohjelman on tarkoitus alkaa seuraavan
19 tunnin sisällä.
Ajastuksen säätö:
1. Paina virta/seis-näppäintä #.
2. Paina ajastus-painiketta
näytössä vilkkuu tuntimäärä, jonka kuluttua
pesuohjelman halutaan alkavan.
3. Paina halutun pesuohjelman painiketta. Monitoi-
minäytössä näkyy nyt tuntimäärä (ei enää vilku).
Tuntimäärä on tallennettu.
4. Ohjelmoitujen tuntien kuluttua pesuohjelma käyn-
nistyy automaattisesti.
I, kunnes monitoimi-
Ajastuksen muuttaminen:
Jos pesuohjelma ei vielä ole alkanut, voit muuttaa
ohjelmoitua käynnistymisaikaa ajastus-painikkeen
I avulla.
17
Page 18
Täyttömäärän tunnistin
Jos pesuohjelma käynnistetään, vaikka ylä- ja/tai alakorissa on vain vähän astioita, täyttömäärän tunnistin
sovittaa pesuveden määrän ja pesuohjelman keston
astioiden määrän mukaiseksi. Näin myös vähäisten
astioiden nopea ja taloudellinen pesu on mahdollista.
Koneen ollessa vain puoliksi täysi (6 hengen astiasto)
säästyy jopa 2 litraa vettä ja 0,2 kWh sähköä.
Virran kytkeminen pois päältä
Kytke virta pois astianpesukoneesta vasta sitten, kun
jäljellä oleva aika ohjelman loppumiseen on monitoiminäytössä ”0”.
1. Paina virta/seis-painiketta
Virta/seis-näytön
1
2. Avaa luukku varovasti.
Jos avaat luukun välittömästi ohjelman päätyttyä, voi laitteesta tulla ulos kuumaa höyryä. Sen takia:
# merkkivalo sammuu.
#.
Astioiden poistaminen koneesta
3
• Kuumat astiat voivat mennä helposti rikki. Anna
astioiden sen takia jäähtyä ennen kuin otat ne
pois koneesta.
• Anna astioiden olla koneessa ohjelman päättymi-
sen jälkeen vielä n. 15 minuutin ajan, jolloin ne
kuivuvat ja jäähtyvät.
• Tyhjennä ensin alakori, sitten yläkori. Näin estät
yläkorissa olevien astioiden syvennyksiin mahdollisesti jääneen veden tippumisen alakorissa olevien asioiden päälle.
18
Page 19
Huolto ja puhdistus
1
• Puhdista astianpesukoneen toimintopaneeli ja
• Suihkuvarsia ei tarvitse puhdistaa.
• Puhdista pesuainelokero, luukun tiiviste ja siivilät
Älä missään tapauksessa käytä tavallisia
markkinoilla olevia huonekalujen hoitoaineita
tai vahvoja puhdistusaineita.
painikkeet tarvittaessa ainoastaan pehmeällä
rätillä ja lämpimällä, puhtaalla vedellä.
säännöllisesti.
Siivilöiden puhdistaminen
3
1. Avaa luukku, ota alakori pois.
2. Astianpesukoneen siivilät koostuvat karkea-/hien-
3. Käännä kahvaa ¼ kierroksen verran vastapäivään
4. Tartu karkea-/hienosiivilää kiinni (1/2) silmukasta
5. Puhdista kaikki siivilät juoksevalla vedellä.
6. Ota tasosiivilä (4) pois pesualtaan pohjalta ja puh-
7. Laita tasosiivilä takaisin paikalleen pesualtaan
8. Laita karkea-/hienosiivilä mikrosiivilään ja kiinnitä
9. Laita siiviläyhdistelmä paikalleen ja käännä kah-
1
Pesualtaan pohjassa olevat siivilät puhdistuvat suurelta osin itsekseen. Ne olisi silti ajoittain tarkistettava ja puhdistettava. Likaiset
siivilät huonontavat pesutulosta.
osiivilästä, mikrosiivilästä ja pintasiivilästä. Avaa
siiviläjärjestelmän lukitus mikrosiivilän kädensijan
avulla ja ota ne pois.
ja ota pois.
ja vedä pois mikrosiivilästä (3).
dista se huolellisesti molemmalta puolelta.
pohjalle.
ne toisiinsa.
vaa myötäpäivään, kunnes se lukittuu kiinni. Tarkista, että tasosiivilä ei ole pesualtaan pohjaa
korkeammalla.
Laitetta ei saa missään tapauksessa käyttää
ilman siivilöitä.
19
Page 20
Sisävalo – lampun vaihtaminen
Erittäin korkealaatuinen pienjännitelamppu valaisee
astianpesukoneen sisustaa.
1
1
Lamppuun ei turvallisuussyistä voi päästä käsiksi laitteen sisäosasta.
Viallinen lamppu on vaihdettava seuraavasti:
1. Vedä kalusteisiin sijoitettu astianpesukone pois
2. Irrota sivulevyt.
3. Paina lampunpidike yhteen ja vedä pois kiinnityk-
4. Poista viallinen lamppu.
1
5. Pidä kiinni uuden lampun suojuksesta ja leikkaa
6. Paina lamppu lampun pidikkeeseen.
7. Paina lampun pidike kiinnitykseen, kunnes koukut
8. Kiinnitä sivulevyt takaisin paikoilleen.
9. Työnnä kalusteisiin sijoitettava astianpesukone
10.Kytke astianpesukone verkkovirtaan.
11.Tarkista, että lamppuun syttyy valo, kun avaat lait-
Vain ammattimies saa vaihtaa viallisen lampun uuteen.
Irrota astianpesukoneen pistoke pistorasiasta ennen lampun vaihtamista.
sen syvennyksestä.
sestä.
Uutta lamppua ei saa koskettaa sormilla laitettaessa sitä paikalleen.
alaosa irti.
lukkiutuvat paikoilleen.
takaisin sen syvennykseen ja kiinnitä keittiökalusteisiin.
teen luukun.
20
Page 21
Mitä tehdä, jos...
Yritä poistaa astianpesukoneessa esiintyvät pienemmät häiriöt itse tässä lueteltujen ohjeiden avulla. Jos
kutsut huollon paikalle tässä lueteltujen häiriöiden
yhteydessä tai korjaamaan käytössä tapahtunutta virhettä, on sinun itse maksettava siitä aiheutuneet
kulut, vaikka takuu olisikin vielä voimassa.
...näyttöpaneeliin ilmestyvät virheilmoitukset.
• Jos monitoiminäyttöön tulee virhekoodi (2 tai
näyttö
heen itse. Kun olet poistanut virheen
osoittaman virheen, paina kesken olevan
G
pesuohjelman painiketta. Pesuohjelma jatkuu. Jos
syttyy, voit mahdollisesti korjata vir-
G
(2 ja näytön
Häiriö Mahdollinen syy Apu
Vesihana on tukossa tai kalkkeutunut. Puhdista vesihana.
Valitun ohjelman näyttö vilkkuu
ja näyttöGsyttyy: astianpe-
sukoneeseen ei tule vettä.
Monitoiminäytössä näkyy virhekoodi
Valitun pesuohjelman ohjelma-
näytössä vilkkuu valo.
Monitoiminäytössä näkyy virhekoodi
Näyttö
(2.
(3.
H syttyy
Vesihana on kiinni. Avaa vesihana.
Jos tulovesiletkun kierreliittimessä on
siivilä, se on tukkeutunut.
Tulovesiletkua ei ole asennettu oikein. Tarkista vesiliitäntä.
Viemäri on tukossa. Avaa tukos.
Vedenpoistoletkua ei ole asennettu
oikein.
Vesiturvajärjestelmä on toiminut.
Näyttö
anpesukoneen siivilät tulisi tarkastaa
ja tarvittaessa puhdistaa aika ajoin.
Näyttö syttyy säännöllisin välein riippumatta siivilöiden likaantumisasteesta.
H muistuttaa siitä, että asti-
virhekoodi tulee uudelleen näyttöön, ota yhteys
asiakaspalveluun.
• Kaikissa muissa näyttöön tulevissa vioissa ota
yhteys valtuutettuun huoltoliikkeeseen ja ilmoita
virhekoodi.
Puhdista tulovesiletkun kierreliittimessä oleva siivilä.
Tarkista vesiliitäntä.
Sulje vesihana ja ota yhteys lähimpään valtuutettuun huoltoliikkeeseen.
Näyttö sammuu automaattisesti seuraavan pesuohjelman alkaessa.
21
Page 22
...jos astianpesukoneen toiminnassa ilmenee häiriöitä.
Häiriö Mahdollinen syy Apu
Astianpesukoneen luukkua ei ole
suljettu kunnolla.
Pistoke ei ole pistorasiassa. Työnnä pistoke pistorasiaan.
Ohjelma ei käynnisty.
Koneen pesutilassa
näkyy ruosteläikkiä.
Viheltävä ääni pesun
aikana.
Sulake on rikki. Vaihda sulake.
Astianpesukonemalleissa, joissa on ajastin:
Käynnistymisaika on ajastettu.
Pesuallas on valmistettu ruostumattomasta
teräksestä. Pesualtaassa olevat ruosteläikät ovat aiheutuneet ns. vieraasta ruosteesta (vesijohdossa olevista ruosteisista
osista, kattiloista, ruokailuvälineistä, jne.).
Poista tälläiset läikät tavallisella teräksen
puhdistusaineella.
Viheltävä ääni on harmiton. Käytä jotain toista merkkipesuainetta.
...pesutulos ei ole tyydyttävä.
Sulje luukku.
Jos astiasto ei heti huuhtoudu,
- aseta käynnistysaika arvoon 0 tuntia
laitteilla, joissa on moninäyttö.
- sammuta käynnistysajan esivalinta,
joissa ei ole moninäyttöä.
Pese vain konepesuun soveltuvia ruokailuvälineitä ja astioita.
Sulje suolasäiliön korkki tiukasti.
Astioista ei tule puhtaita.
• Ei ole valittu oikeaa pesuohjelmaa.
• Astiat on järjestelty niin, ettei pesuvesi ei ole päässyt puhdistamaan kunnolla. Astiakoreja ei saa laittaa liian täyteen.
• Siivilät eivät ole puhtaita tai ne on asennettu väärin.
• Onko pesuaineen annostelu oikea?
• Jos astioiden pinnoilla on kalkkia: suolasäiliö on
tyhjä tai vedenpehmennyslaite on säädetty väärin.
• Poistoletkua ei ole asennettu oikein.
Astiat eivät kuivu eikä niistä tule kirkkaita.
• Ei ole käytetty merkkihuuhtelukirkastetta.
• Huuhtelukirkasteen säiliö on tyhjä.
Lasien ja astioiden pinnoilla on juovia tai
raitoja, maitomaisia läikkiä tai pinnat
näyttää sinertäviltä.
• Säädä huuhtelukirkasteen annostelua pienemmäksi.
Laseissa ja astioissa on kuivaneita vesipisaroita.
• Säädä huuhtelukirkasteen annostelua suuremmaksi.
• Syynä voi olla pesuaine. Ota yhteys pesuaineen
valmistajan asiakaspalveluun.
22
Page 23
Tekniset tiedot
Tilavuus: 12 hengen standardiastiasto, tarjoiluastiat mukaanluettuna
Sallittu vedenpaine:
1-10 baria (=10-100 N/c
2
= 0,1-1,0 MPa)
Sähköliitäntä:
Astianpesukoneet: Vapaasti sijoitettavat laitteet
Mitat: 850 x 600 x 600 (K x L x S mm)
maksimipaino: 54 kg
Kalusteisiin sijoitettavat ja kalusteisiin työtason alle sijoitettavat astianpesukoneet
Mitat: 820 – 880 x 596 x 570 (K x L x S mm)
maksimipaino: 50 kg
Kalusteisiin täysin sijoitettavat astianpesukoneet
Mitat: 820 – 880 x 596 x 546 - 550 (K x L x S mm)
maksimipaino: 50 kg
Tämä laite vastaa seuraavia EU-määräyksiä:
• 73/23/EWG, 19.02.1973 – pienjännitemääräys
• 89/336/EWG, 03.05.1989
(mukaanluettuna muutosmääräys 92/31/
EWG) – EMV-määräys
Tiedot sähköliitännästä löytyvät laitteen luukun oikeassa sisäreunassa olevasta arvokilvestä.
23
Page 24
Ohjeita laitteen testaamiseen
EN 60704:n mukainen testaus on suoritettava täydellä koneella testausohjelmalla (ks. ohjelmataulukko).
EN 50242:n mukaiset testaukset on suoritettava täydellä vedenpehmentimen suolasäiliöllä, täydellä huuhtelukir-
kastesäiliöllä ja testausohjelmalla (ks. ohjelmataulukko).
Täysi koneellinen:
12 vakioastiastoa mukaan lukien tarjoiluastiat
Pesuaineen annostelu: 5 g + 25 g (tyyppi B) 20 g (tyyppi B)
Huuhtelukirkasteen säätö: 4 (tyyppi III) 4 (tyyppi III)
Järjestelyesimerkki: yläkori
Puoli koneellinen:
6 vakioastiastoa mukaan lukien tarjoiluastiat,
joka toinen paikka vapaana
Järjestelyesimerkki: yläkori ja ruokailuvälineteline
Järjestelyesimerkki: alakori
24
Page 25
Järjestelyesimerkki: ruokailuvälinekori
25
Page 26
ASENNUS- JA LIITÄNTÄOHJE
Astianpesukoneen asentaminen
• Astianpesukone on asennettava tukevalle alustalle siten, että se pysyy varmasti paikallaan ja on
vaakasuorassa.
• Alustan epätasaisuudet voi tasoittaa ja laitteen
yläpinnan tasata muiden kalusteiden tasalle kiertämällä ruuvijalkoja :
– mukaan ruuvimeisseliä.
• Työtason alle sijoitettavien ja kalusteisiin sijoitettavien astianpesukoneiden takimmaiset jalat säädetään ruuvimeisselillä laitteen edestä.
• Poistoletkun, tulovesiletkun ja verkkojohdon on
päästävä liikkumaan vapaasti laitteen takana olevassa sokkelitilassa. Muussa tapauksessa ne
saattavat taittua tai jäädä puristuksiin.
• Astianpesukone on myös kiinnitettävä kunnolla
työtasoon tai vieressä oleviin kalusteisiin. Näin on
ehdottomasti meneteltävä, jottei kone kaatuisi
eteenpäin, kun luukkua avataan ja kuormitetaan.
Rakennetyypin mukaan astianpesukoneet asennetaan seuraavasti:
Kalusteisiin sijoitettava astianpesukone
(katso oheista asennuskaaviota)
3
Leveys: 591 – 594 mm
Paksuus: 16 – 24 mm
Korkeus:
(muuttuva)
Paino: enintään 8 kg
1
Koneen luukku voidaan päällystää puu- tai
kalustelevyllä, jonka mitat ovat seuraavat:
riippuu - asennustilan korkeudesta
- sokkelin korkeudesta
- sovittamisesta viereisten kalusteiden saumauksiin.
Tarkka korkeusmitta mitataan koneen ollessa paikallaan viereisistä kalusteista.
Jos kalustelevyn korkeus on suurempi kuin
600 mm, koneen luukku ei aukea kokonaan
(kalustelevy ottaa kiinni sokkeliin).
Siinä tapauksessa sokkeliin on leikattava
aukko (katso asennuskaaviota).
26
Page 27
Työtason alle sijoitettava
astianpesukone
(katso oheista asennusohjetta)
Vapaasti sijoitettavat laitteet
1
Jos astianpesukone sijoitetaan keittiötyötason alle,
astianpesukoneen alkuperäinen kansilevy irrotetaan
seuraavasti:
1. Irrota takapuolen kulmakappaleiden ruuvit (1).
2. Työnnä laitteen kansilevyä noin 1 cm taaksepäin
3. Paina kuvassa näkyvää kansilevyn pidikettä
voidaan sijoittaa vapaasti ilman lisäkiinnitystä.
Jos astianpesukone sijoitetaan aivan kaasutai puulieden viereen, lieden ja astianpesukoneen väliin on asetettava lämpöeristetty,
palamaton levy, joka ulottuu työtason yläkulmaan saakka (syvyys 57,5 cm). Levyn liedenpuoleisen pinnan tulee olla alumiinifoliopäällysteinen.
(2), nosta edestä ylös
vedä sitä vinosti taaksepäin
(3) ja irrota se.
(5).
(4) ja
1
3
4
5
Jos astianpesukonetta käytetään kansilevyn
vapaasti sijoitettavana laitteena, alkuperäinen kansilevy on asennettava takaisin paikalleen.
Vapaasti sijoitettavien laitteiden sokkeli ei ole
säädettävä.
27
Page 28
Astianpesukoneen liitäntä
Vesijohto
Astianpesukoneessa on turvalaitteet, jotka estävät
pesuveden virtaamisen takaisin vesijohtoverkkoon.
Turvalaitteet vastaavat voimassa olevia vesiteknisiä
turvamääräyksiä.
• Astianpesukone voidaan liittää sekä kylmävesiettä lämminvesiverkkoon (kork. 60 °C).
•Sitä ei saa liittää erillisiin lämminvesivaraajiin tai
vedenkuumentimiin.
Sallittu veden paine
Alhaisin sallittu veden paine:
2
1 bar (=10 N/cm
Korkein sallittu veden paine:
10 bar (=100 N/cm
=100 kPa)
2
=1 MPa)
Jos paine vesijohtoverkossa on alle 1 bar, käänny putkiliikkeen puoleen.
Jos veden paine on yli 10 bar, on otettava käyttöön paineenalennusventtiili (kysy astianpesukoneen myyneestä liikkeestä).
Vedentuloletkun liitäntä
1
3
• Jos koneen mukana toimitetun vesiletkun pituus ei
Varo, ettei letku pääse asennusvaiheessa
taittumaan, puristumaan kokoon tai kiertymään.
Tuloletkun kierreliitin (ISO 228-1:2000) kiinnitetään vesihanaan, jossa on oltava ulkokierre
(3/4 tuumaa). Kiristä kierreliittimen varmistusmutteri kiinni pelkästään sormivoimin.
Suositamme asentamaan astianpesukonetta varten joko erillisen vesihanan tai liittämään tiskialtaan vesihanaan
haarakappaleen.
riitä, on hankittava seuraavat varaletkusarjat
(VDE-hyväksytyt osat):
– Letkusarja “WRflex 100” (E-no.: 911 239 034)
– Letkusarja “WRflex 200” (E-no.: 911 239 035)
28
Page 29
Viemäriliitäntä
Poistoletku
1
• Poistoletkun liitäntä:
Poistoletku ei saa olla taittunut, litistynyt tai
mutkalla.
– sallittu maksimikorkeus: 1 metri.
– vaadittu minimikorkeus 30 cm laitteen alareu-
nasta.
Pidennysletkut
• Pidennysletkuja voit ostaa valtuutetusta huoltoliikkeestä. Pidennysletkujen läpimitan on oltava
19 mm, jotta laitteen toiminta ei häiriydy.
• Pisin sallittu letku on vaakatasossa 3 m, jolloin
nostokorkeus on enintään 85 cm.
Liitäntä pesualtaan
viemäröintikalusteeseen
• Poistoletkunpää (ø 19 mm) sopii useimpiin viemäröintikalusteisiin. Viemäriliitännän on oltava vähintään ø 15 mm.
• Poistoletku on kiinnitettävä viemäröintikalusteeseen mukana toimitetun letkunkiristimen avulla.
Vedenpoisto sokkelin päälle kalusteeseen asennetussa astianpesukoneessa
Jos sokkelin päälle kalusteeseen asennetun astianpesukoneen poistoletkun liitäntä on alle 30 cm laitteen alareunan yläpuolella, tarvitaan valtuutetusta
huoltoliikkeestä saatavilla oleva varaosa,
ET 111099520.
Veden poisto tiskialtaaseen (mahdollista
vapaasti sijoitettavien laitteiden kohdalla)
Jos haluat ripustaa poistoletkun tiskialtaaseen, käytä
letkun mutkaputkea. Voit ostaa tämän valtuutetusta
huoltoliikkeestä; varaosan numero on
ET 646 069 190.
1. Laita mutkaputki poistoletkuun.
2. Varmista poistoletku niin, ettei se pääse luiskahta-
maan pois tiskialtaan reunalta.
Vedä narua mutkaputken reiän läpi ja kiinnitä seinään tai vesihanaan.
Vesiturvajärjestelmä
Astianpesukone on varustettu AQUA CONTROL
SYSTEM-vesiturvajärjestelmällä, joka suojaa vesivahingoilta.
Toimintahäiriön sattuessa laitteessa oleva turvaventtiili keskeyttää veden tulon välittömästi ja tyhjennyspumppu kytkeytyy päälle. Tällöin vettä ei pääse
vuotamaan ulos tai valumaan yli. Kone tyhjentää
veden automaattisesti.
1
AQUA CONTROL SYSTEM toimii myös, kun
virta on kytketty pois laitteesta – laitetta ei
kuitenkaan saa kytkeä irti sähköverkosta.
29
Page 30
Sähköliitäntä
1
Noudata laitetta liittäessäsi voimassa olevia yleisiä
säädöksiä ja sen lisäksi myös paikallisten sähkölaitosten antamia lisämääräyksiä.
EN60335/DIN VDE 0700 – säädösten mukaan asennuksen jälkeen mitään virtaa johtavia osia tai käyttöeristettyjä johtoja ei saa tarkastusvaiheessa olla
näkyvillä.
Sähköliitäntään liittyvät tiedot löydät astianpesukoneen oikeassa sisäreunassa olevasta arvokilvestä.
Jotta laitetta voitaisiin käyttää, täytyy lisäksi ottaa
huomioon verkkokytkentäkotelossa olevan kytkentäkaavion tiedot.
Varmista ennen laitteen liittämistä, että laitteen arvokilvessä annettu nimellisjännite ja virtalaji on sama
kuin liitospaikan nimellisjännite ja virtalaji. Löydät
arvokilvestä myös tiedot tarvittavasta sulakkeesta.
Toimenpiteitä tehtäessä on koneen oltava jännitteetön, eli pistokkeen irrotettuna pistorasiasta.
Huomautus: Pistokkeeseen on oltava vapaa pääsy
myös sen jälkeen, kun laite on paikallaan.
Jos laite on liitetty kiinteästi sähköverkkoon, se on
asennuksen yhteydessä erotettava verkosta jokana-
paisella (N,L1) erotinlaitteella (esim. Fi-suojakytkimellä), jonka kosketusväli on suurempi kuin 3 mm.
Sähköliitäntä on annettava asennusoikeudet
omaavan ammattihenkilön tehtäväksi.
30
Page 31
Liitäntä
Tulo- ja poistoletku sekä verkkojohto on liitettävä astianpesukoneen sivulle, sillä niille ei ole tilaa laitteen
takana.
Seuraava vesijohtojen ja sähköasennuksen esimerkki voi olla vain suositus, sillä laitteen sijoituspaikan olosuhteet ratkaisevat asennusten toteutuksen
(olemassa olevat liitännät, paikallisen sähkö- tai vesilaitoksen liitäntää koskevat säädökset, jne...)
2 kpl 45°:een tai suoraa liitoskappaletta, ulko-ø 19 mm, pituus 30 mm
Vedentulo Sähköjohto
Viemäriliitäntä
Sähköliitäntä
Kaksoisventtiili
Viemäriliitäntä
Sähköjohto
Vedentulo
31
Page 32
Takuu
Tuotteella on kahden (2) vuoden takuu.
Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on
saatavissa myyjäliikkeestä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan.
Korvaus huollosta voidaan periä myös takuuaikana:
• aiheettomasta valituksesta
• ellei käyttöohjetta ole noudatettu.
Eu–maat
Laitteella on käyttömaan lainsäädännön mukainen
takuu.
Kuljetusvauriot
Tarkista pakkauksen purkamisen yhteydessä, ettei
laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle.
32
Page 33
333435
Page 34
Page 35
HUOLTO JA VARAOSAT
Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla
numeroon 0200-2662
(0,1597e/min (0,95 mk/min)+pvm).*
Varmistaaksesi laitteesi moitteettoman toiminnan,
vaadi aina käytettäväksi sopivinta, siis alkuperäistä
varaosaa. Huollosta ja varaosien myynnistä vastaa
Oy Electrolux Kotitalouskoneet Ab - HUOLTOLUX,
Porissa, puh. (02) 622 3300.
* Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne
löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.
Malli
Tuotenumero
Sarjanumero
Ostopäivä
............................................................
............................................................
............................................................
............................................................
Kuluttajaneuvonta
Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat
vastauksen kuluttajaneuvonnastamme soittamalla
numeroon 0200-2662
(0,1597e/min (0,95 mk/min)+pvm).
Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa
Carelux.fsh@notes.electrolux.fi
.
Page 36
ANC 822 945 945 - 00 - 1201
Loading...
