BRUKSANVISNING
DISKMASKIN
Page 2
Till våra kunder,
läs igenom den här bruksanvisningen noggrant. Iaktta framför allt säkerhetsanvisningarna på de för­sta sidorna i bruksanvisningen! Förvara bruksanvis­ningen väl för att vid ett eventuellt ägarbyte kunna överlämna även den.
1
3
2
För eventuella störningar innehåller bruksanvis­ningen informationer om hur du själv kan avhjälpa bristfälligheterna, se avsnitt "Vad gör man om...". Skulle dessa informationer inte räcka till, vänd dig till närmaste kundservice. Vid tekniska problem hjälper alltid vår kundservice till. Se även hänvisningen "Service" på bruksanvisning­ens baksida.
Med varningstriangeln och/eller signalorden (Varning!, Se upp!, OBS!) framhävs infor­mationer som är viktiga för din säkerhet och för maskinens funktionsduglighet. Iaktta dessa informationer under alla omständighe­ter.
Numrerade anvisningar leder dig steg för steg i betjäningen av maskinen.
Efter denna symbol erhålls kompletterande informationer om apparatens användning och praktiska betjäning.
Med det här tecknet markeras tips och infor­mationer om apparatens ekonomiska och miljövänliga användning.
3
Din diskmaskin är utrustad med det nya disksystemet "IMPULSDISKNING". Vid detta disksystem varierar motorvarv­talet och spruttrycket under ett diskpro­gram för intensivare rengöring av disken. Därför låter de olika diskprogramavsnit­ten olika under ett pågående diskpro­gram.
2
Page 3
Innehåll
Säkerhetsanvisningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Avfallshantering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Diska ekonomiskt och miljömedvetet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Bild på maskinen och panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Före den första diskningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Inställning av vattenavhärdaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Påfyllning av specialsalt för vattenavhärdaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Påfyllning av sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Inställning av sköljmedelsdosering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Vid dagligt bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Sortering av bestick och övrig disk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Placering av bestick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Sortera grytor, pannor och stora tallrikar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Sortera muggar, glas och kaffeservis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Överkorgen kan ställas in på o lika höjder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Påfyllning av diskmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Välj diskprogram (programtabell) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Starta diskprogrammet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Diskprogrammet byts/avbryts/avbryts helt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Inställning eller ändring av startfördröjningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Diskmängdidentifiering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Diskmaskinens avstängning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Utplockning av disk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Skötsel och rengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Silarnas rengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Byta lampa invändigt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Vad gör man när... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
...felmeddelanden indikeras. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
...problem med diskmaskinens drift uppstått. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
...diskresultatet inte är tillfredsställande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Anvisningar för kontrollinstitut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Installations- och anslutningsinstruktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Installation av diskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Integrerbar diskmaskin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Inbyggd diskmaskin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Fristående maskiner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Anslutning av diskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Vattenanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Tillåtet vattentryck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Anslut tilloppsslangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Avloppsanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Vattenskyddssystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Elektrisk anslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Anslutningsteknik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
3
Page 4
1 Säkerhetsanvisningar
De elektriska apparaterna från ROSENLEW uppfyller tillämpade tekniska regler och säkerhetsnormer. Som tillverkare känner vi oss trots detta förpliktade att göra dig uppmärksam på följande säkerhetsanvisningar
Uppställning, anslutning, driftstart
Diskmaskinen får endast transporteras stående.
Kontrollera om det finns transportskador på disk-
maskinen. Anslut absolut inte en skadad maskin.
Vänd dig i händelse av skada till din leverantör.
Se alltid till att uppgifterna om strömtyp och nät-
spänning på maskinens typskylt stämmer överens
med strömtyp och nätspänning på uppställnings-
platsen. Hur den använda strömkretsen avsäkras
framgår också av typskylten
Hur diskmaskinen ställs upp och ansluts på före-
skrivet sätt framgår av kapitlet „Installation“. Fler-
uttagskontakter /-kopplingar och förlängnings-
sladdar får inte användas. Det kan orsaka brand
på grund av överhettning.
Säkerhet för barn
Barn kan inte alltid bedöma farorna som finns i
samband med elektriska apparater. Lämna därför
aldrig barn utan uppsikt när diskmaskinen är
igång och låt dem inte leka med diskmaskinen –
risken finns att att de kan låsa in sig (risk för kväv-
ning!).
Förpackningsmaterial ( t. ex. plast, frigolit) kan
vara farligt för barn. Kvävningsrisk! Håll förpack-
ningsmaterialet borta från barnen.
Diskmedel kan förorsaka frätsår på ögon, mun
och svalg eller till och med leda till kvävning! Iaktta
därför säkerhetsanvisningarna av disk- och rengö-
ringsmedlens tillverkare.
Vattnet i diskmaskinen är inget dricksvatten. Om
diskmedelsrester finns kvar i apparaten finns risk
för frätskador!
När diskmaskinen ska lämnas till avfallshantering:
Dra ur nätkontakten, klipp av elsladden och släng
den. Bryt sönder lucklåset, så att luckan inte kan
stängas längre.
Vid skador på apparatens anslutningsledning eller om den ska bytas mot en längre tilledning måste den bytas (erhålls hos ROSENLEW kundservice) genom en av ROSENLEW auktoriserad kundser­vice .
Dra aldrig ur stickkontakten genom att hålla i slad­den, utan håll alltid i stickproppen.
Ombyggnader eller ändringar på diskmaskinen är av säkerhetsskäl inte tillåtna.
Se till att diskmaskinens lucka alltid är stängd för­utom när disk plockas i eller ur. På så vis förhin­dras att någon kan snubbla över den öppnade luckan och skadas.
Spetsiga knivar och vassa bestickdelar måste läg­gas i besticklådan eller i överkorgen.
Avsedd användning
Diska endast hushållsdisk med diskmaskinen. Används apparaten för icke avsett syfte eller felak­tigt, så svarar tillverkaren inte för eventuella ska­dor.
Innan du använder specialsalt, diskmedel och sköljmedel - förvissa dig om att produkternas till­verkare uttryckligen rekommenderar dess användning i hushållsdiskmaskiner.
Fyll aldrig på lösningsmedel i diskmaskinen. Explosionsrisk!
Vattenskyddssystemet skyddar tillförlitligt mot vat­tenskador. Följande förutsättningar måste vara uppfyllda: – Nätanslutningen måste vara kvar även vid
avstängd diskmaskin. – Diskmaskinen måste vara korrekt installerad. – Stäng alltid av vattenkranen när diskmaskinen
lämnas utan uppsikt för en längre tid, t.ex.
under semestertid.
Sätt eller ställ dig aldrig på den öppnade luckan, apparaten kan tippa.
Vid störningar - stäng först av vattenkranen, däref­ter diskmaskinen och dra ur stickkontakten vägg­uttaget. Vid fast anslutning: slå ifrån säkring(ar) eller skruva ur proppsäkringar.
Allmän säkerhet
Reparationer på diskmaskinen får endast göras av fackpersonal. Felaktiga reparationer kan inne­bära allvarliga risker för användaren. Vid repara­tioner - kontakta vår kundservice eller din fackhandel.
Sätt aldrig på diskmaskinen när elsladden, till-/ avloppsslangen är trasiga eller när panelen, bänk­skivan eller området kring sockeln uppvisar sådana skador som gör att man kan nå in i appa­ratens inre.
4
Page 5
2 Avfallshantering
Avfallshantering för emballaget
Diskmaskinens emballagematerial måste avfallshan­teras på sakkunnigt och på föreskrivet sätt. Allt mate­rial som emballaget är tillverkat av är miljövänligt och kan återanvändas.
Plastdelar är märkta med internationellt standardi­serade förkortningar: – >PE< för polyetylen, t.ex. förpackningsfolier – >PS< för polystyren, t.ex. dämpningsdelar
(principiellt fluorklorkolväte-fri)
– >POM< för polyoxymetylen, t.ex. plastkläm-
mor
Kartongdelarna tillverkas av returpapper och borde tillföras pappersinsamlingen.
Avfallshantering – gamla apparater
När din diskmaskin en gång har tjänat ut och inte kan användas längre, ta den till nästa insamlingsställe eller till affären där du köpt den. Där tar man emot apparaten mot en mindre avgift.
2 Diska ekonomiskt och miljömedvetet
Anslut diskmaskinen till varmvatten endast när du har ett varmvattensystem, som inte värms upp elektriskt.
Ställ in avhärdaren riktigt.
Skölj inte av disken innan under rinnande vatten.
När en mindre mängd diskas beräknar kapacitets­identifieringen nödvändig vattenmängd och förkor­tar programmets längd. Mest ekonomiskt diskar du alltid med helt fylld maskin.
Välj diskprogram efter typ och nedsmutsningsgrad på diskgodset.
Dosera inte mer diskmedel, specialsalt och skölj­medel än som anges av tillverkarna och rekom­menderas i den här bruksanvisningen.
Diskmaskinens invändiga belysning är alltid inkopplad så länge diskmaskinens lucka är öppen. För att spara energi bör du därför alltid stänga diskmaskinens lucka efter inplockning/ urplockning av disken.
5
Page 6
Bild på maskinen och panel
Övre spolarm
Gummitätning för anslutning av vatten­intaget till den meller­sta spolarmen
Spolarmar
Behållare för specialsalt
Behållare för sköljmedel
Behållare för diskmedel
Insugsöppning för fläkttorkning
Typskylt
Sil
Invändig belysning
6
Page 7
Manöverpanel
Funktionsknapp
Avhärdarknapp
Luckhandtag
Starttid inställning
Kontrollampor
Manöverfält
Manöverfältet består av TILL/FRÅN-knappen #
och programknapparna med LED-indikeringar.
Avhärdar- och funktionsknapp: förutom angivna diskprogram kan diskmaskinens vattenavhärdare ställas in genom en kombination av dessa knappar.
multidisplayen kan avläsas
på vilken hårdhetsgrad vattenavhärdaren har ställts in.
vilken starttid som har ställts in.
när ett pågående diskprogram beräknas avslutas.
vilken störning som föreligger på diskmaskinen.
Ventilationsöppning för fläkttorkning
Multidisplay
Kontrollamporna har följande betydelse :
Fyll på specialsalt
Fyll på sköljmedel
Öppna vattenkran
3
V
F G H
Kontrollampan Hska påminna om att disk-
maskinens sil ska kontrolleras regelbundet och vid behov rengöras. Den tänds med jämna mellanrum oberoende av hur ren silen är.
Rengör diskmaskinens silsystem
7
Page 8
Före den första diskningen
Innan du sätter igång diskmaskinen ska alla klämmor för korgarnas transportsäkring avlägsnas. Därefter skall töljande göras:
1. Inställning av vattenavhärdaren
2. Påfyllning av specialsalt för vattenavhärdaren
3. Påfyllning av sköljmedel
Inställning av vattenavhärdaren
För att förhindra kalkavlagringar på disken och i disk­maskinen, måste disken diskas med mjukt, dvs kalk­fattigt vatten. Därför är diskmaskinen utrustad med en vattenavhärdare, där ledningsvatten fr.o.m. hård­hetsgrad 4 °d (tysk grad) avkalkas med hjälp av grovt salt.
Vattnets hårdhetsgrad
1
) i mmol/l2) område
i °d
41-50 35-40 31-34 27-30 23-26
19-22 15-18
11-14 1,9-2,5 II 2 H 2
4-10 0,7-1,8 I/II 1 H 1
under 4 under 0,7 I
7,3-9,0 6,3-7,2 5,5-6,2 4,8-5,4 4,1-4,7
3,3-4,0 2,6-3,2
IV
III
3
Ställ in vattenavhärdaren enligt tabellen så att den motsvarar vattnets hårdhetsgrad i ditt bostadsom­råde. Vattenavhärdaren kan ställas in i 10 steg.
det krävs inget salt
Vattenverket informerar dig om vattnets hård­hetsgrad i ditt bostadsområde.
Inställning
på hårdhetsgrad
9 8 7 6 5
4
3*
0
Indikering på
multidisplayen
H 9 H 8 H 7 H 6 H 5
H 4 H 3
H 0
1)(°d) tysk grad, mått för vattnets hårdhetsgrad
2)(mmol/l) millimol per liter, internationell enhet för vattnets hårdhetsgrad * inställning på fabriken
1. Diskmaskinen måste vara avstängd.
2. Tryck samtidigt in funktionsknapp och avhärdar-
knapp och håll demintryckta
3. Förutom tryck in TILL/FRÅN-strömbrytare Lysdiodslamporna på funktionsknappen och
avhärdarknappen blinkar.
4. Tryck in avhärdarknappen en gång till. På multi­displayen syns det inställda hårdhetssteget.
5. Ett tryck på avhärdningsknappen höjer hårdhets­steget med 1 steg. (Undantag: efter hårdhetssteg 9 följer hårdhetssteg 0).
6. När hårdhetssteget är korrekt inställt, tryck på
TILL/FRÅN-knappen Nu är hårdhetssteget inprogrammerat.
8
#.
#.
Page 9
Påfyllning av specialsalt för vattenavhärdaren
1
Använd endast specialsalt för diskmaskiner. Fyll aldrig på andra salttyper (t.ex. livsmed­elssalt) eller diskmedel i saltfacket. Detta skulle förstöra vattenavhärdaren. Se till att du verkligen fyller på specialsalt.
Fyll på specialsalt:
Första gången maskinen används.
När kontrollampan
3
1. Öppna luckan, dra ut den undre korgen.
2. Skruva upp saltfackets lock motsols.
3. Endast när maskinen startas första gången:
4. Sätt den medlevererade tratten på fackets öpp-
3
5. Rengör fackets öppning och avlägsna saltres-
6. Skruva på locket medsols fram till stoppet, annars
3
Om vattnets hårdhetsgrad ligger under 4 °d i ditt bostadsområde behöver du inte fylla på specialsalt.
fyll saltfacket helt med vatten.
ning. Fyll på specialsalt i facket med hjälp av tratten, allt efter finhetsgrad ligger kapaciteten mellan ca. 1,0­1,5 kg. Fyll inte på för mycket specialsalt.
Vattnet som träder ut ur saltfacket när du fyl­ler på specialsalt rinner ner i diskutrymmets botten. Det har ingen betydelse, då vattnet pumpas av när nästa diskprogram startas.
terna.
kan specialsalt komma in i diskvattnet. Det kan medföra att glas inte blir riktigt glänsande. När du har fyllt i specialsaltet, bör du därför alltid köra ett diskprogram. På så vis spolas överflödigt salt­vatten och lösa saltkorn bort.
Allt efter saltets finhetsgrad kan det ta några timmar tills saltet har löst upp sig i vattnet och kontrollampan specialsalt igen. Vattenavhärdarens inställning och där­med även saltförbrukningen är beroende på den lokala hårdhetsgraden på vattnet.
lyser på manöverpanelen.
V
slocknar
V
SALE
SALT
SALZ
SEL
9
Page 10

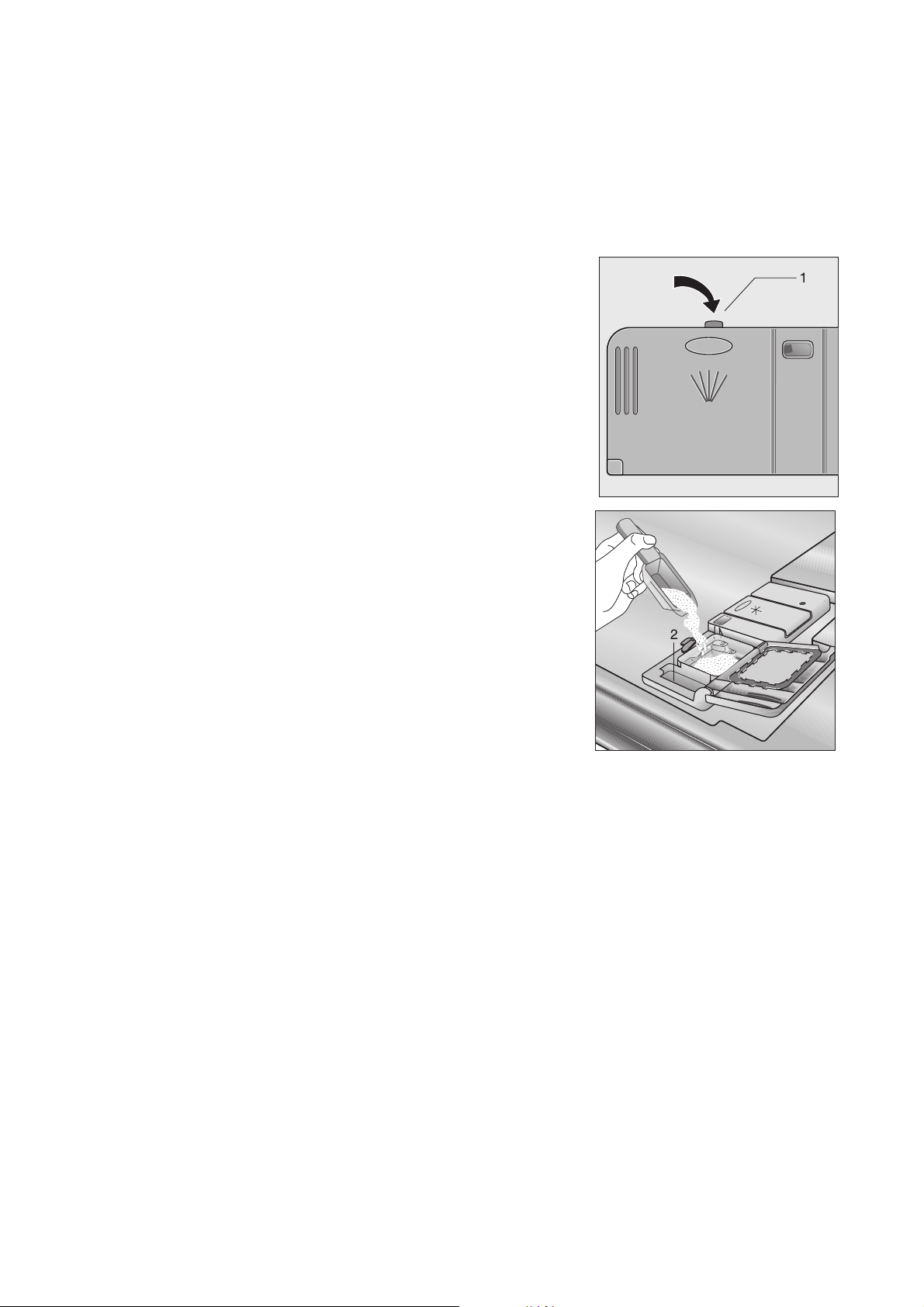

Påfyllning av sköljmedel
Med sköljmedlet blir glas och övrig disk fläckfri, glän­sande och klar.
1
Fyll på sköljmedel:
Första gången maskinen används.
När kontrollampan
Sköljmedelsfacket befinner sig på diskmaskinluck­ans insida.
1. Öppna luckan.
2. Tryck på sköljmedelsfackets öppningsknapp med
3. Öppna sköljmedelsfackets lock helt.
Använd endast sköljmedel för diskmaskiner. Fyll aldrig på andra medel (t.ex. ättikses­sens) eller diskmedel i facket för sköljmedlet. Maskinen kan ta skada.
à lyser på manöverpanelen.
fingrarna.
4. Fyll på med sköljmedel exakt upp till markeringen “max”; detta motsvarar ca. 140 ml.
5. Fäll tillbaka och tryck på locket tills detta hakar fast.
6. Om sköljmedel spills skall det torkas bort med en trasa. Annars uppstår för mycket skum under disk­ningen.
Inställning av sköljmedelsdosering
3
1. Öppna diskmaskinsluckan.
2. Tryck på sköljmedelsfackets öppningsknapp med
3. Öppna sköljmedelsfackets lock helt.
4. Ställ in doseringen.
5. Fäll tillbaka och tryck på locket tills detta hakar
6. Om sköljmedel spills skall det torkas bort med en
Vid sköljning doseras sköljmedlet automa­tiskt. Doseringen kan ställas in mellan 1-6. Standardmässigt är doseringen inställd på “4”. Ändra endast på doseringen när glas och porslin uppvisar mjölkiga fläckar eller när intorkade vattendroppar är synliga.
fingrarna.
fast.
trasa.
10
Page 11
Vid dagligt bruk
Måste grovt salt eller sköljmedel fyllas på?
Sortera bestick och övrig disk i diskmaskinen
Fyll på diskmedel
Välj lämpligt diskprogram för bestick och övrig disk
Starta diskprogrammet
Sortering av bestick och övrig disk
1
Innan du sorterar disken, bör du:
Iaktta vid sorteringen av bestick och övrig disk:
Rengöringssvampar, hushållstrasor och samtliga föremål som kan suga upp vatten får inte rengöras i diskmaskinen
får inte diskas i diskmaskinen: lämpar sig endast delvis för diskning i diskmaskinen:
– Bestick med skaft av trä, horn, porslin
eller pärlemor – Ej värmebeständiga plastdelar – Äldre bestick, vars kitt
är känsligt för värme – Limmade disk- eller besticksdelar – Föremål av tenn- resp. koppar – Blykristallglas – Ståldelar som lätt rostar – Trä-/frukostbrädor – Konstnärliga föremål
– avlägsna större matrester. – ställa grytor med inbrända matrester i vatten.
– Bestick och övrig disk får inte hindra sprutar-
marnas rörelser.
– Föremål som muggar, glas, grytor etc. sorteras
med öppningen neråt. Därmed förhindras att vatten kan samlas i dem.
– Besticksdelar och övrig disk får inte ligga i var-
andra eller staplas över varandra.
– För att undvika att glas ska gå sönder får gla-
sen inte stöta mot varandra
– Små föremål (t.ex. lock) läggs i bestickskorgen
.
Följande typ av bestick/disk
– Stengodsporslin får endast diskas i diskmaskin om till-
verkaren uttryckligen intygar att det lämpar sig för det.
– Glasyrdekor kan efter många omgångar i diskmaskinen
blekna.
– Silver- och aluminiumdelar tenderar att missfärgas vid
diskning, matrester såsom äggvita, äggula, senap föror­sakar ofta missfärgningar och fläckar på silver. Därför måste silver alltid omedelbart sköljas av och matrester avlägsnas om det inte diskas direkt efter användningen.
– Somligt glas kan bli matt efter många omgångar i disk-
maskinen.
11
Page 12
Placering av bestick
1
Förutom den undre bestickkorgen har apparaten även ett bestickfack i övre korgen. Ställ gafflar och skedar, som inte passar i besticklå­dan i bestickkorgen.
För att alla bestickdelar ska sköljas med vatten i bestickkorgen, bör du
1. sätta på gallerinsatsen på bestickkorgen
2. ställ gafflar och skedar med greppen nedåt i
Långa, spetsiga bestickdelar i bestickkor­gen innebär en risk, särskilt för barn (se säkerhetsanvisningar). De måste därför läg­gas i överkorgen.
bestickkorgens gallerinsats.
12
Page 13
Sortera grytor, pannor och stora tallrikar
Större och starkt nedsmutsad disk sorteras i den undre korgen.
3
För att lättare kunna sortera större föremål kan
- den bakre tallriksinsatsen tas ut ur underkorgen.
- bestickkorgen i underkorgen skjutas i sidled.
Sortera muggar, glas och kaffeser­vis
Små, ömtåliga föremål och långa, spetsiga besticks­delar sorteras i den övre korgen.
Sortera disken på och under de uppfällbara ytorna för muggar så att diskvattnet kan nå all disk.
Ytorna för muggar kan fällas upp när höga före­mål ska diskas.
Vin-, champagne- samt konjaksglas ställs resp. hängs i urtagen som finns på muggarnas förva­ringsytor.
Glas, bägare osv. kan även ställas på de båda raderna av piggar till vänster i överkorgen.
13
Page 14
Överkorgen kan ställas in på o lika höjder
Diskens maximala höjd i
överkorgen underkorgen
upplyft överkorg 22 cm 31 cm
vid vid nedsänkt överkorg 24 cm 29 cm
3
Höjdinställningen kan även företas när kor­garna är fulla. Diskmaskinen är, beroende på modell, utrus­tad med överkorg enligt "Variant 1" eller
"Variant 2":
Nedsänkning av överkorgen:
1. Dra ut överkorgen helt.
2. Lyft överkorgen i handtaget bak på höger sida och
sänk ner den.
Lyftning av överkorgen:
1. Dra ut överkorgen helt.
2. Lyft upp överkorgen i handtaget, dra den fram en
liten bit och låt den falla in i spåret i den övre ställ­ningen.
Nedsänkning av överkorgen:
1. Dra ut överkorgen helt.
2. Lyft överkorgen i handtaget och för den uppåt så
långt det går och sänk den sedan rakt nedåt. Överkorgen glider in i spåret för det nedre läget.
Variant 1
Variant 2
Lyftning av överkorgen:
1. Dra ut överkorgen helt.
2. Lyft överkorgen i handtaget och för den uppåt så
långt det går och sänk den sedan rakt nedåt. Överkorgen glider in i spåret för det övre läget.
14
Page 15
Påfyllning av diskmedel
1
Använd endast maskindiskmedel.
Fyll på diskmedel:
Innan ett diskprogram startar (inte för fördiskpro­gram). Diskmedlet avges till vattnet under program­met.
2
Diskmedelsfacket befinner sig på luckans insida.
1. Om luckan är stängd:
2. Fyll på diskmedel i diskmedelsbehållaren. Marke-
3. Fäll tillbaka och tryck på locket tills detta hakar
3
Beakta tillverkarens rekommendationer för dosering och förvaring av diskmedlet på för­packningen.
Tryck på öppningsknappen (1). Luckan öppnas.
ringslinjerna hjälper dig vid doseringen: “20” motsvarar ca. 20 ml diskmedel, “30” motsvarar ca. 30 ml diskmedel.
fast.
Vid mycket smutsad disk fyller man på extra diskmedel i sidokammaren (2). Detta disk­medel aktiveras redan under fördisken.
15
Page 16
Välj diskprogram (programtabell)
Välj ut lämpligt diskprogram med hjälp av den här tabellen:
Typ av diskgods:
Extra:
Typ av smuts:
Lämpligt diskprogram:
Tryck in pro­gramknapp:
Programför-
1)
lopp:
Alla
Mat- och kokkärl Kaffe- och dessertporslin
typer av
diskgods
- -
kraftigt nedsmutsat, intorkade matrester, i synnerhet äggvita och stärkelse
normalt nedsmutsat, intorkade matrester
för disk som är känslig för
värme
normalt nedsmutsat
normalt - lätt
nedsmutsat
särskilt lämpligt
för kompaktdiskmedel
för ömtåligt
glas
lätt nedsmut-
sat
-
Använt pors-
lin, som sam-
las i
diskmaski-
nen och ska
diskas vid en
senare tid-
punkt.
тттттт
INTENSIV
70 °C
NORMAL
65 °C
NORMAL
50 °C
ECO
50 °C
3)
40 °C
SKONDISK
FÖRDISK
bc e gi a
avspolning diskning 2x mellan­sköljning slutsköljning torkning
avspolning diskning mellanskölj­ning slutsköljning torkning
avspolning diskning mellanskölj­ning slutsköljning torkning
avspolning diskning mellanskölj­ning slutsköljning torkning
­diskning mellanskölj­ning slutsköljning
-
avspolning
Förbruk­ningsvärden:
2)
Disktid
Energi
тттттт
110 - 120
minuter
1,9 - 2,1
kWh
89 - 99
minuter
1,05 - 1,25
kWh
84 - 94 minuter
1,05 - 1,15
kWh
150 minuter 28 minuter 10 minuter
0,95 - 1,05
kWh
0,75 kWh < 0,1 kWh
Vatten 18 - 20 liter 13 - 15 liter 13 - 15 liter 15 liter 11 liter 4 liter
1)
Diskprogramavsnitten låter olika tyst, efter som det sker en kraftigare sköljning av diskgodset under en kort tid för
bättre en rengöring.
2)
Förbrukningsvärdena har beräknats under normerade förhållanden. De beror på hur fyllda korgarna är. Avvikelser kan där-
för förekomma under verkliga förhållanden.
3)
Testprogram
16
Page 17
Starta diskprogrammet
1. Kontrollera om bestick och den övriga disken är så
sorterad i diskmaskinen att sprutarmarna kan röra sig fritt.
2. Öppna vattenkranen helt.
3. Stäng luckan.
4. Tryck på till/från-knappen #. Till/från-knappens
# lampa lyser.
5. Tryck på programknappen för önskat program (se "programtabell"). Programindikeringen lyser. Efter ungefär 6 sekun­der startar det valda diskprogrammet. På multidis­playen syns den beräknade resterande gångtiden för programmet som varierar allt efter diskmängd. Då styrningen av diskmaskinen automatiskt anpassar programmet (diskmängd, grad av ned­smutsning, etc.) kan nedräkningen av den återstå­ende gångtiden eventuellt stoppas eller korrigeras.
3
Om felmeddelanden syns på multidisplayen efter programmets start, läs avsnittet "Vad gör man om...".
Avbrott av diskprogrammet genom att diskmaskinens lucka öppnas
1
1. Diskmaskinens lucka öppnas. Diskprogrammet
2. Indikeringen för det pågående diskprogrammet
3. Luckan stängs. Diskprogrammet fortsätter.
När luckan öppnas kan het ånga strömma ut. Risk för brännskador! Öppna luckan försik­tigt.
stoppas.
slocknar.
Avbrott av diskprogrammet
1. Tryck på knappen för det pågående diskprogram-
met och håll den nedtryckt. Programindikeringen för det pågående diskprogrammet blinkar i några sekunder och slocknar därefter.
2. Släpp programknappen, diskprogrammet avbryts.
3
När du stänger av diskmaskinen avbryts det valda diskprogrammet endast tillfälligt. När du sätter på diskmaskinen igen fortsätter diskprogrammet.
Diskprogrammet byts/avbryts/ avbryts helt
3
Byte av diskprogram
3
Vill Dy byta diskprogrammet vid en senare tidpunkt, gör så här:
1. Tryck på knappen för det nya diskprogrammet och
2. Efter några sekunder blinkar endast indikeringen
Byt eller avbryt ett pågående diskprogram endast om det är absolut nödvändigt. När diskmaskinen åter stängs värms den inkomna luften upp och utvidgar sig. Därige­nom kan vatten komma in i bottenvannan och eventuellt utlösa vattenskyddssystemet.
Vill du byta diskprogrammet inom de 6 första sekunderna efter programvalet, så tryck kort på knappen för det nya diskprogrammet.
håll den nedtryckt. Nu blinkar indikeringarna för båda diskprogrammen.
för det nya diskprogrammet. Släpp program-knap­pen och det nya diskprogrammet startar.
Inställning eller ändring av startför­dröjningen
Med startfördröjningen kan du ställa in när ett disk­program ska starta inom de närmaste 19 timmarna.
Startfördröjningen ställs in:
1. Tryck på TILL/FRÅN-knappen #.
2. Tryck på knappen
efter vilka diskprogrammet ska starta blinkar på multidisplayen.
3. Tryck på knappen för önskat diskprogram. Nu syns antalet timmar konstant på multidisplayen. Timantalet är inprogrammerat.
4. När den inställda tiden har gått ut startas diskpro­grammet automatiskt.
Startfördröjning ändras:
Sålänge diskprogrammet inte har startats kan du ändra startfördröjningen genom att trycka på
knappen för
I.
I så ofta tills antalet timmar,
17
Page 18
Diskmängdidentifiering
När ett diskprogram startas och det endast finns lite disk i den övre och/eller den undre korgen, så anpas­sas diskvattenmängden och diskprogrammets längd till diskmängden med hjälp av en intelligent elektro­nik. Därigenom kan man snabbt och ekonomiskt diska även mindre mängder disk. Vid den halva mängden disk (servis för 6 personer) sparas upp till 2 liter vatten och 0,2 kWh energi.
Diskmaskinens avstängning
Stäng inte av diskmaskinen förrän multidisplayen visar “0” som resterande gångtid på diskprogrammet.
1. Tryck på TILL/FRÅN-knappen
knappens
1
2. Öppna luckan försiktigt.
# lampa slocknar.
När du öppnar luckan omedelbart efter pro­grammets slut kan het ånga strömma ut. Därför:
#. TILL/FRÅN-
Utplockning av disk
3
Het disk är känslig för stötar. Låt den därför svalna innan du plockar ut den.
Låt disken vara kvar i diskmaskinen ca. 15 minuter efter programmets slut för att svalna och torka.
Töm först den undre korgen och därefter den övre. Därmed förhindras att vatten droppar ner från den övre korgen på disken i den undre korgen och förorsakar vattenfläckar.
18
Page 19
Skötsel och rengöring
1
Rengör vid behov diskmaskinens manöverdelar
Spolarmarna behöver inte rengöras.
Kontrollera med jämna mellanrum om diskmaski-
Använd under inga omständigheter repan­derengöringsmedel eller aggressiva rengö­ringsmedel.
endast med en mjuk trasa och varmt, rent vatten.
nens diskutrymme, lucktätningen och vattentillop­pet är nedsmutsade – rengör vid behov.
Silarnas rengöring
3
1. Öppna luckan, dra ut den undre korgen.
2. Diskmaskinens silsystem består av grov-/finsil,
3. Vrid handtaget motsols ¼ varv och ta ut det.
4. Ta grov-/finsilen (1/2) i handtagsöglan och dra ut
5. Rengör alla silarna grundligt under rinnande vat-
6. Ta ut den plana finsiler (4) ur botten på maskinens
7. Sätt tillbaka den plana finsiler i diskutrymmets bot-
8. Sätt tillbaka grov-/finsilen i mikrosilen och sätt ihop
9. Sätt in silkombinationen och fäst den genom att
1
Silarna i botten på maskinens diskutrymme är i hög grad självrenande. De bör ändå kon­trolleras och rengöras ibland. Smutsiga silar påverkar diskresultatet.
mikrosil och en plan finsil. Med mikrosilens hand­tag kan hela systemet lyftas upp och tas ut.
den från mikrosilen (3).
ten.
diskutrymme och rengör den grundligt på båda sidorna.
ten.
silarna.
vrida handtaget medsols till stoppet. Se till att den plana finsilens kant ligger an ordentligt mot diskut­rymmets botten.
Man får absolut inte använda maskinen utan att silarna sitter på plats.
19
Page 20
Byta lampa invändigt
Diskmaskinen är invändigt upplyst av en särskilt hög­kvalitativ lågvoltslampa.
1
1
Av säkerhetsskäl är lampan inte åtkomlig inifrån.
Gör på följande sätt för att byta en defekt lampa:
1. Dra ut inbyggda maskiner ur nischen.
2. Ta bort sidoplåtarna.
3. Tryck ihop lamphållaren och dra ur den ur infäst-
4. Ta bort den defekta lampan.
1
5. Håll fast den nya lampan med skyddet och skär av
6. Tryck in lampan i lamphållaren.
7. Tryck in lamphållaren i infästningen tills haken
8. Sätt fast sidoplåtarna igen.
9. Inbyggda maskiner ska skjutas in i nischen igen
10.Anslut diskmaskinen till elnätet.
11.Kontrollera om lampan tänds när luckan öppnas.
En defekt lampa får endast bytas av en fack­man.
Dra ut diskmaskinens stickkontakt ur uttaget innan arbetet påbörjas.
ningen.
Den nya lampan får inte vidröras med hän­derna när den sätts in.
nedre änden.
snäpper fast.
och skruvas fast i köksskåpen.
20
Page 21
Vad gör man när...
Försök att åtgärda mindre störningar på diskmaski­nen själv med hjälp av den här anförda informatio­nen. Om du ändå anlitar AB Elektroservice för en av de störningar som finns upplistade här eller för fel som uppstått pga felaktig betjäning, debiteras ser­vice-besök även under reklamationstiden.
...felmeddelanden indikeras.
Visar multidisplayen felkod (2 eller om lampa
tänds kan du eventuellt åtgärda felet själv.
G
När felet ska knappen för påbörjat diskprogram tryckas in.
Programindikeringen för valt­program blinkar och lampa
tänds: det rinner inte in något vatten i diskmaskinen.
På multidisplayen syns felko­den
(2.
Programindikeringen för det valda diskprogrammet blinkar.
På multidisplayen syns felko­den
(3.
(2 och felet med lampa
Störning Möjlig orsak Avhjälpande
Vattenkranen är igensatt eller igenkal­kad.
Vattenkranen är stängd. Öppna vattenkranen.
G
Silen (om sådan finns) i vattenkranens slangskruvkoppling är tilltäppt.
Tilloppsslangen har inte installerats korrekt.
Vattenlåset är tilltäppt. Rengör vattenlåset.
Avloppsslangen har inte installerats korrekt.
Vattenskyddssystemet har reagerat.
G
åtgärdats
Diskprogrammet fortsätter. Om felkoden visas igen ska du ta kontakt med kundservice.
Ta kontakt med kundservice vid alla andra fel som indikeras och ange felkoden.
Rengör vattenkranen.
Rengör silen i slangskruvkopplingen.
Kontrollera slanginstallationen.
Kontrollera slanginstallationen.
Stäng av vattenkranen och kontakta kundtjänst.
Lampa
H tänds.
Lampa diskmaskinens sil ska kontrolleras då
och då och rengöras vid behov. Den tänds med regelbundna mellanrum oberoende av hur ren silen är.
H ska bara påminna om, att
Lampan slocknar automatiskt när nästa diskprogram startas.
21
Page 22
...problem med diskmaskinens drift uppstått.
Störning Möjlig orsak Avhjälpande
Programmet startar inte.
I diskutrymmet syns rostfläckar.
Pipande ljud under diskningen.
Diskmaskinens lucka är inte stängd ordentligt.
Stickkontakten är inte ansluten till väggutta­get.
Säkringen är defekt. Byt ut säkringen.
Vid diskmaskinsmodeller med startfördröj­ning: En starttid har förinställts.
Diskutrymmet består av rostfritt stål. Rost­fläckar i diskutrymmet beror på främmande rost (rostpartiklar ur vattenledningen, från grytor, bestick etc.). Avlägsna dylika fläckar med ett vanligt rengöringsmedel för stål.
Pipljudet är betydelselöst. Använd ett annat diskmedel.
Stäng luckan.
Anslut stickkontakten till vägguttaget.
Om du vill starta diskmaskinen meddet­samma:
- Ställ starttiden på 0 timmar på maski­ner med multidisplay.
- Radera startfördröjningen på maski­ner utan multidisplay.
Diska endast bestick och övrig disk som lämpar sig.
Stäng locket på facket för specialsalt ordentligt.
...diskresultatet inte är tillfredsställande.
Disken blir inte ren.
Du har inte valt rätt diskprogram.
Disken har varit så placerad att diskvattnet inte nått alla delar. Korgarna får inte vara för fulla.
Silarna i botten på diskutrymmet är inte rena eller felaktigt isatta.
Fel diskmedel har använts eller diskmedlet är för lågt doserat.
Kalkavläggningar på disken: facket för specialsalt är tomt eller vattenavhärdningen är fel inställd.
Avloppsslangen är inte korrekt installerad.
Disken torkar inte och är glanslös.
Inget sköljmedel har använts.
Facket för sköljmedel är tomt.
På glasen och den övriga disken bildas ränder, strimmor, mjölkaktiga fläckar eller en blåskimrande beläggning.
Använd mindre sköljmedel.
På glasen och den övriga disken finns intorkade vattendroppar.
Använd mer sköljmedel.
Diskmedlet kan vara orsaken. Kontakta diskme­delstillverkarens kundservice.
22
Page 23
Tekniska data
Kapacitet: Servis för 12 personer inklusive serveringsdelar
Tillåtet vattentryck:
1-10 bar (=10-100 N/cm
2
= 0.1-1.0 MPa)
Elektrisk anslutning:
Integrerbara och inbyggda diskmaskiner.
Mått: 820 – 880 x 596 x 570 (h x b x d i mm) max. vikt: 50 kg
Fullt integrerbara diskmaskiner.
Mått: 820 – 880 x 596 x 546 - 550 (h x b x d i mm) max. vikt: 50 kg
Denna apparat motsvarar följande EG-direk­tiv:
73/23/EEG från 19.02.1973 – lågspän­ningsdirektiv
89/336/EEG från 03.05.1989 (inklusive ändringsdirektiv 92/31/EEG)­direktiv om elektromagnetisk kompatibili­tet
Uppgifter om den elektriska anslutningen framgår av typskylten som befinner sig inn­anför diskmaskinsluckan på dess högra sida.
23
Page 24
Anvisningar för kontrollinstitut
Kontrollen enligt EN 60704 måste göras med testprogrammet (se programtabellen) vid full maskin. Kontrollerna enligt EN 50242 måste göras med testprogrammet (se programtabellen) vid full vattenavhärdarbe­hållare och full sköljmedelsbehållare.
Full maskin:
12 fastställda kuvert, inklusive serveringsporslin
Dosering av diskmedel: 5 g + 25 g (typ B) 20 g (typ B)
Sköljmedelsinställning: 4 (typ III) 4 (typ III)
Placeringsexempel: Överkorg
Halvfull maskin:
6 fastställda kuvert, inklusive serveringsporslin, varannan plats i korgarna är tom
Placeringsexempel: Överkorg med bestickhylla
Placeringsexempel: Underkorg
24
Page 25
Placeringsexempel: Bestickkorg
25
Page 26
INSTALLATIONS- OCH ANSLUTNINGSINSTRUKTIONER
Installation av diskmaskinen
Ställ diskmaskinen på ett fast underlag så att den står stabilt och justera den så att den står i våg.

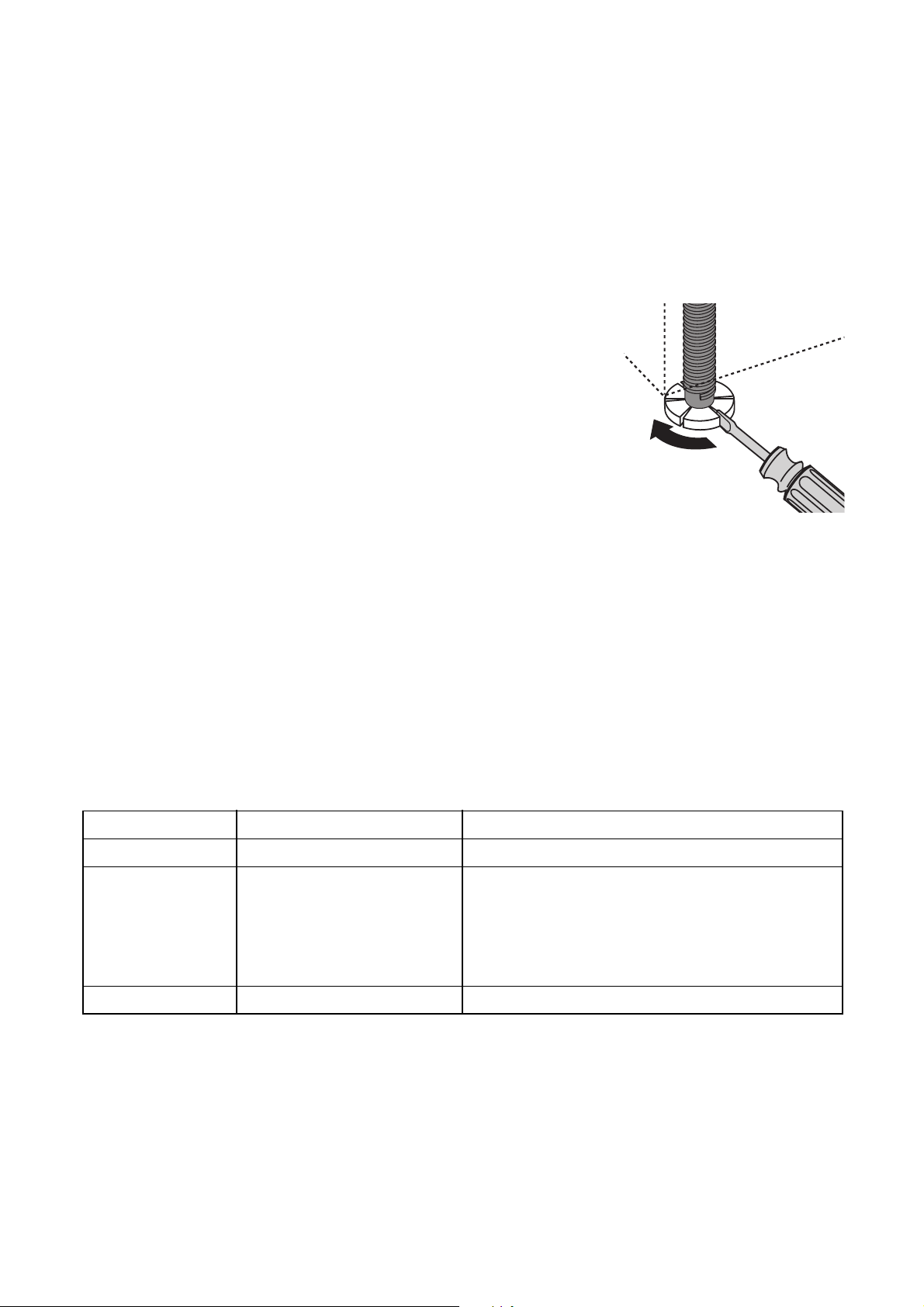

Genom att skruva ut skruvfötterna kompenserar du för ojämnheter i golvet och anpassar höjden på diskmaskinen till annan inredning : – med en skruvmejsel.
På inbyggda, integrerbara samt helintegrerbara diskmaskiner ställer du in de bakre fötterna framtill på maskinen, med hjälp av en skruvmejsel.
Se till att du lägger avloppsslangen, tillopps­slangen och elsladden i den bakre sockelindrag­ningen på ett sådant sätt att de varken kan brytas eller klämmas av.
Skruva fast diskmaskinen antingen i arbetsbänken eller i den angränsande köksinredningen. Detta är absolut nödvändigt för att tippskyddet ska kunna garanteras.
Installera diskmaskinen enligt följande, beroende på utförande:
Integrerbar diskmaskin
(se bifogad monteringsmall)
3
Bredd: 591 – 594 mm Tjocklek: 16 – 24 mm Höjd:
(variabel)
Vikt: max. 8 kg
1
Fronten kan förses med en trä- eller köksin­redningslucka med följande mått:
beroende av - nischhöjd
- sockelhöjd
- anpassning till angränsande köksinredning Det exakta höjdmåttet får du genom att mäta höjden på den angränsande köksinredningen där diskmaski­nen ska installeras.
Om köksluckan är längre än 600 mm kan du inte öppna diskmaskinsluckan helt (köks­luckan går emot sockeln). Då måste du antingen såga ur sockeln (se monteringsmallen) eller använda beslagssat­sen för extralång lucka BLT 60. Denna beställer du under reservdelsnumret 911 239
008.
26
Page 27
Inbyggd diskmaskin
(se bifogad monteringsanvisning)
Fristående maskiner
1

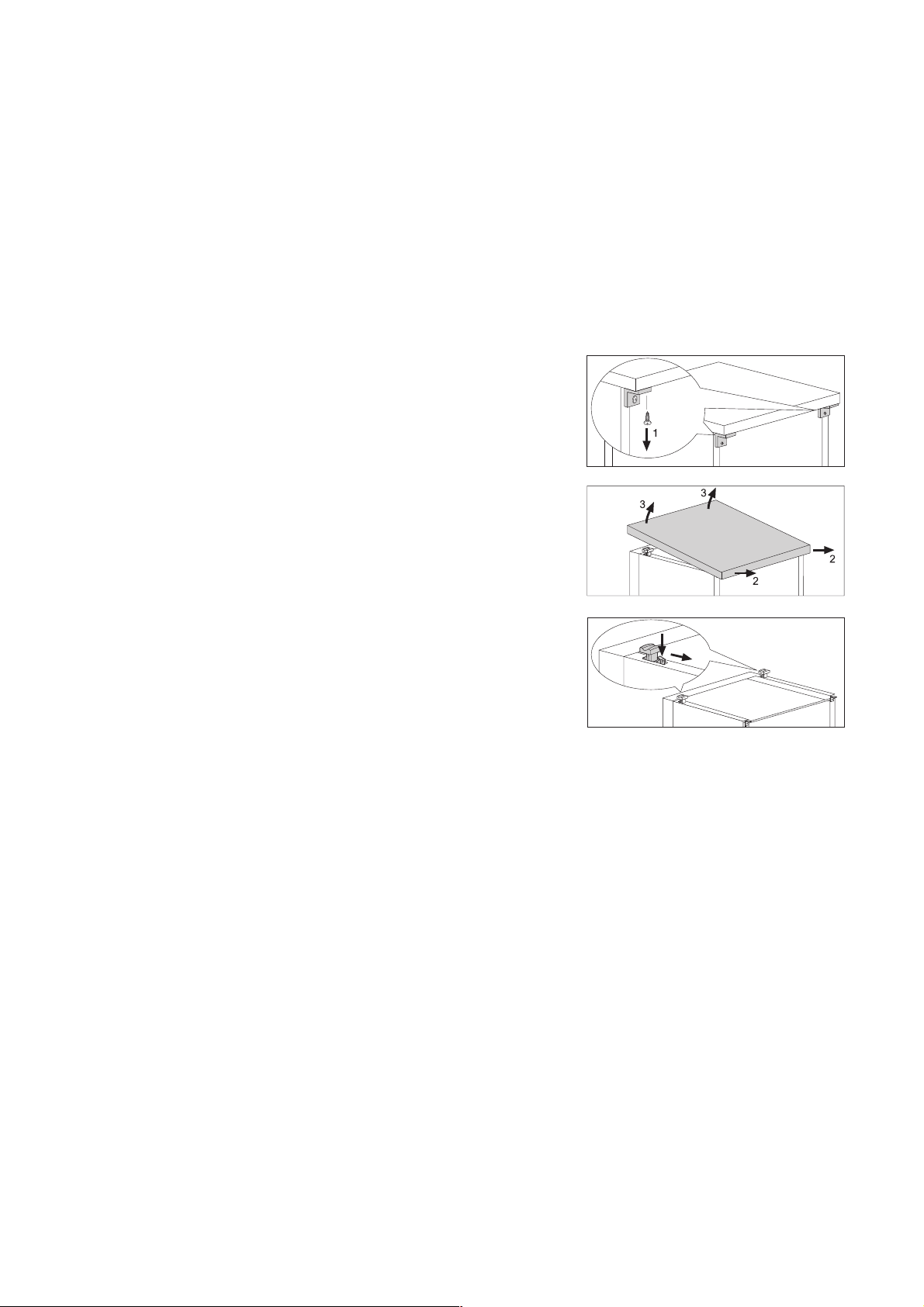

Om diskmaskinen ska placeras under en arbetsbänk tar du bort diskmaskinens originaltoppanel på föl­jande sätt:
1. Skruva ur skruvarna (1) ur vinkeljärnen på baksi-
2. Skjut maskinens arbetsplatta ca 1 cm bakåt
3. Ta bort toppanelens fästanordningar genom att
Kan installeras utan ytterligare fastsättning. Om du ställer diskmaskinen direkt bredvid en gas- eller fastbränsleeldad spis måste du sätta en värmeisolerad, inte brännbar platta mellan spisen och diskmaskinen i höjd med överkanten på bänkskivan (djup 57,5 cm). Den del av plattan som är riktad mot spisen ska vara försedd med aluminiumfolie.
dan.
(2),
lyft upp den framtill
trycka på dem på det ställe som visas på bilden (4). Dra sedan ut dem snett bakåt
(3) och ta bort den.
(5).
4
5
1
3
Om diskmaskinen senare ska användas som fristående maskin igen, måste du sätta till­baka orignaltoppanelen.
Du kan inte justera sockeln på fristående maskiner.
27
Page 28
Anslutning av diskmaskinen
Vattenanslutning
Diskmaskinen har säkerhetsanordningar för att för­hindra att sköljvatten tränger tillbaka i dricksvatten­ledningen och uppfyller gällande vattentekniska säkerhetsföreskrifter.
Diskmaskinen kan anslutas till kallvatten och till varmvatten upp till max. 60 °C.
Diskmaskinen får inte anslutas till öppna varmvat­tenapparater och genomströmningsvärmare.
Tillåtet vattentryck
Lägsta tillåtna vattentryck:
2
1 bar (=10 N/cm Högsta tillåtna vattentryck:
10 bar (=100 N/cm
=100 kPa)
2
=1 MPa)
Vid vattentryck under 1 bar skall man rådfråga en installatör.
Vid mer än 10 bar vattentryck måste man förkoppla en tryckreduce­ringsventil (kan köpas i fackhandeln).
Anslut tilloppsslangen
1
3
Om längre slangar behövs än de som bifogas,
Tilloppsslangen får vid anslutningen inte bockas, klämmas eller vara ihoprullad.
Anslut tilloppsslangen med slangförskruv­ningen (ISO 228-1:2000) till en vattenkran med utvändig (¾ tum) gänga. Slangförskruv­ningens mutter skall endast dras åt för hand.
För anslutning av vatten, rekommenderar vi installation av en extra vattenkran eller mon­tera en anslutning till en befintlig kran.
skall man använda sig av de i handeln förekom­mande VDE-tillåtna kompletta slangsatserna: – Slangsats “WRflex 100” (E-nr.: 911 239 034) – Slangsats “WRflex 200” (E-nr.: 911 239 035)
28
Page 29
Avloppsanslutning
Enligt Svensk Byggnorm skall avloppslangen vara monterad sä att den på ett ställe är förd upp tillten nivå motsvarande avloppsenhetens överkant. Slangen ska där varad fixerad på ett betryggande sett.
Avloppsslang
1
Avloppsslangens anslutning:
Avloppsslangen får inte vikas eller klämmas.
– maximalt tillåten höjd: 1 meter. – minsta nödvändiga höjd 30 cm över appara-
tens undre kant.

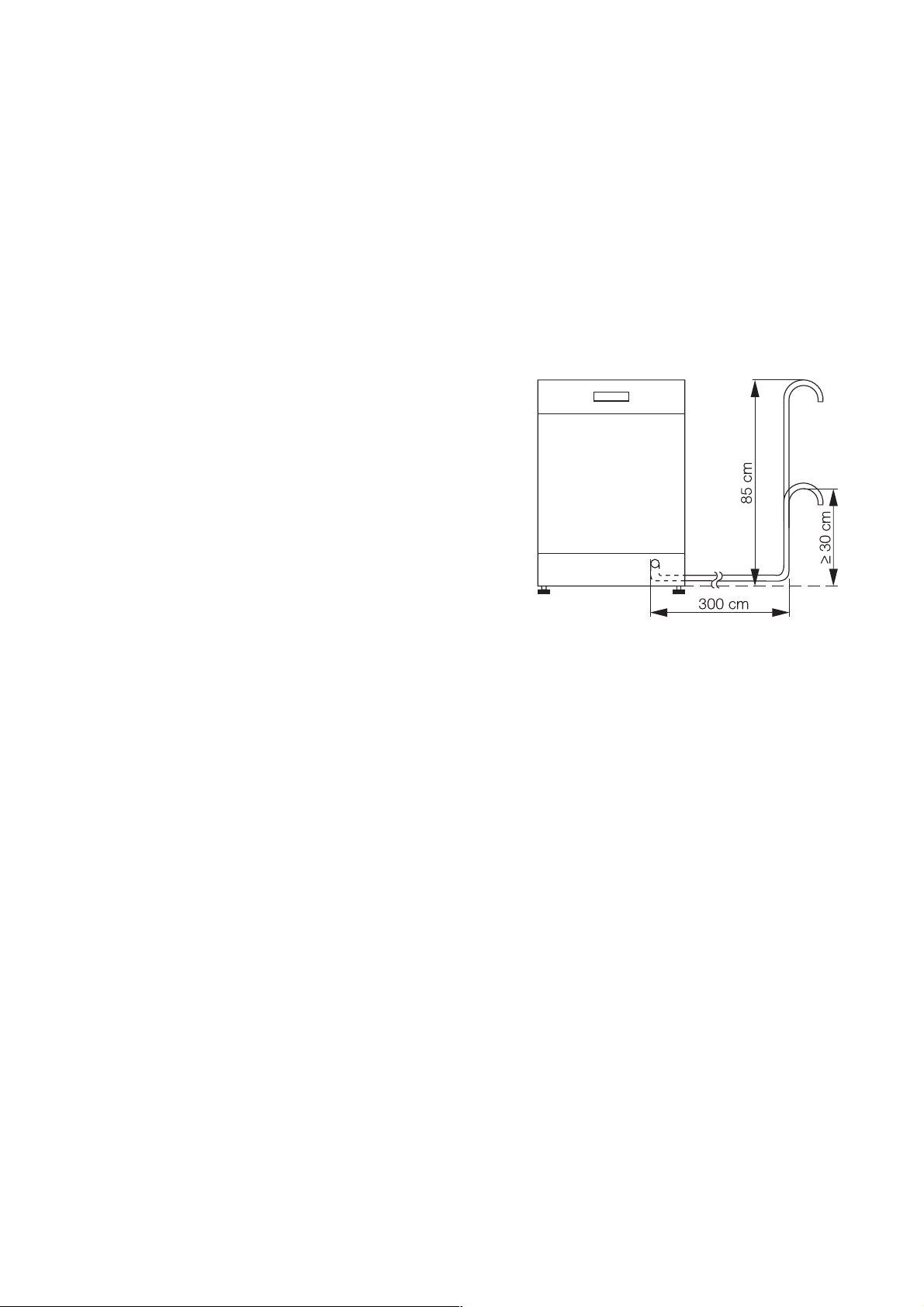

Förlängningsslangen
Förlängningsslangen erhålles i fackhandeln eller hos Distriparts. Slangens inre diameter måste uppgå till 19 mm för att inte påverka apparatens funktion.
Förlängningsslangen får installeras högst 3 meter vågrätt och den maximalt tillåtna höjden för avloppslangens anslutning uppgår till 85 cm.
Vattenlåsanslutning
Avloppsslangens hylsa (ø 19 mm) lämpar sig för alla vanliga typer av vattenlås. Vattenlåsanslut­ningens yttre diameter måste uppgå till minst 15 mm.
Avloppsslangen ska sättas fast på vattenlåset med den bifogade slangklämman.
Avloppsanslutning på högt inbyggd disk­maskin
Ligger avloppsanslutningen på högt inbyggd diskma­skin på en höjd mindre än 30 cm över apparatens undre kant, måste byggsatsen ET 111099520 monte­ras av service.
Vattenavlopp i diskhon (endast möjlig vid golvapparater)
Om du vill hänga in avloppsslangen i en diskho – använd slangknäet som kan dras på slangen. Detta medföljer inte denna maskin och beställes från Distri­parts under reservdelsnumret ET 646 069 190.
1. Dra på knäet på avloppsslangen.
2. Se till att avloppsslangen inte glider ner från disk-
hons kant. Stick snöret genom slangknäets hål och sätt fast det på väggen eller på vattenkranen.
29
Page 30
Vattenskyddssystem
Diskmaskinen är utrustad med ett vattenskyddssys­tem, AQUA CONTROL SYSTEM, för att skydda maskinen mot vattenskador. När ett fel föreligger avbryter säkerhetsventilen i apparaten genast vattentillförseln och tömningspum­pen tillkopplas. Så kan inget vatten rinna ut. Restvatt­net i apparaten pumpas automatiskt ur.
1
AQUA CONTROL SYSTEMET fungerar också när apparaten är avstängd – den får emellertid inte vara bortkopplad från el­nätet.
Elektrisk anslutning
1
Vid anslutningen skall hänsyn tas till föreskrifterna från VDE (Tyska elektroteknikers förbund) och i före­kommande fall till lokala tilläggsbestämmelser. Efter installationen får inga spänningsförande delar eller driftisolerade ledningar vara beröringsbara med prov­anordningen, i enlighet med EN 60335/DIN VDE
0700.
Uppgifter för den elektriska anslutningen finns på typ­skylten som sitter på diskmaskinsluckans högra innerkant. Om maskinen är omkopplingsbar skall dessutom hänsyn tas till uppgifterna på omkopplings­schemat, som finns i nätanslutningsdosan.
Kontrollera innan anslutningen att nätspänningen och strömarten som finns angivna på typskylten stämmer överens med nätspänningen och strömarten på upp­ställningsplatsen. På typskylten finns även uppgift om vilken säkring som krävs.
In enlighet med de tekniska anslutningsvill­koren från elinstallationsföretagen måste den fasta anslutningen till elnätet göras av en behörig elektriker.
Dra ut stickkontakten när diskmaskinen skall skiljas från elnätet. Observera! Se till att det går att komma åt stickkon­takten när maskinen är installerad. Om maskinen är fast ansluten till elnätet, måste det i installationen finnas en allpolig frånskiljare (jord, fas) (t.ex. en jordfelsbrytare) som gör det möjligt att skilja maskinen från nätet. Frånskiljarens kontaktav­stånd skall vara > 3 mm.
30
Page 31

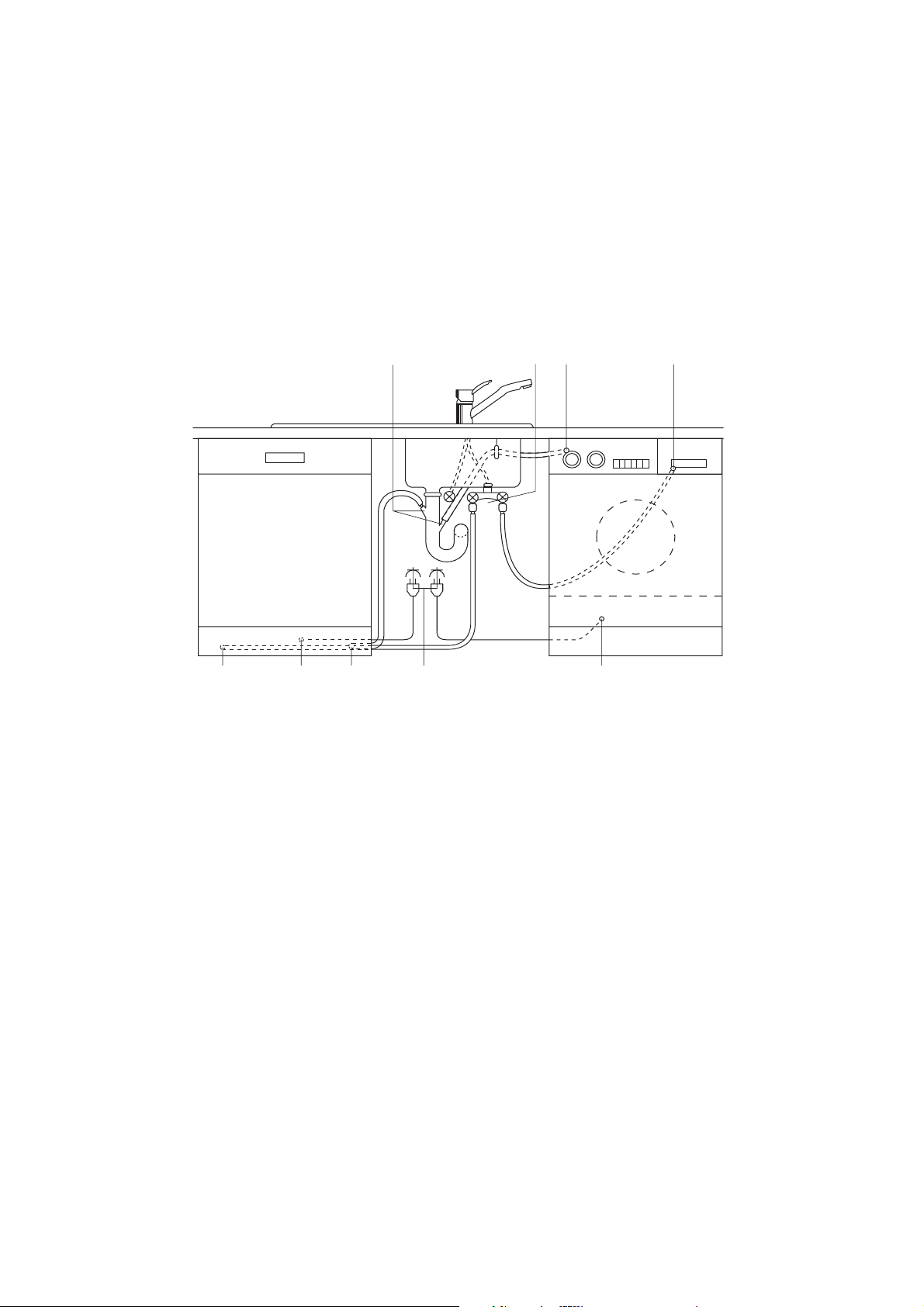

Anslutningsteknik
Tillopps- och avloppsslangar samt el-sladden måste anslutas till höger eller vänster om diskmaskinens sida då det inte finns plats för dessa bakom appara­ten. Nedanstående exempel på en sanitär- och el-installa­tion är endast en rekommendation. Avgörande är vill­koren på uppställningsplatsen: (existerande anslutningar, el- resp. vattenverkets lokala anslut­ningsföreskrifter, etc...).
Vattentil­lopp
2 stutsar 45° eller raka, ytterdiameter 19 mm, längd 30 mm
Elektrisk ledning
Vattenav­lopp
El – anslutning
Dubbel­ventil
Vatten­avlopp
Elektrisk ledning
Vattentil­lopp
31
Page 32
ANC 822 945 957 - 00 - 1101
Loading...
