ROSEN LEW
LAATUA KOTIISI
KÄYTTÖOHJE BRUKSANVISNING
ASTIANPESUKONE
DISKMASKIN
PASSELI 600 TE
SF S
INNEHÅLLSFÖRTECKNING
Allmänna råd och varningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 15
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 16
Placering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 16
Vågrätt uppställning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 16
Montering och fastgöring under köksbänk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 16
Vattenanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 17
Avloppsanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 17
El-anslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 18
Användning av maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 19
Kontrollpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 19
Påfyllning av sköljmedel, dosering, diskmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 20
Påfyllning av diskgodset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 21
Höjdjustering av de övre korgen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 22
Nyttiga tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 22
Diskprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 23
Så här diskar du . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 24
Underhåll och rengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 25
Om maskinen inte fungerar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 26
Översvämningsskydd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 26
Service och reservdelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 27
Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .sida 27
TEKNISKA DATA
DIMENSIONER Bredd 59,6 cm
Höjd utan topplatta 81,8 - 87,8 cm
Max djup 57,5 cm
Max djup med öppen dörr 115 cm
EL-ANSLUTNING Spänning (50 Hz) 230V
VÄRMEELEMENTETS EFFEKT 1900 W
TOTALEFFEKT 2100 W
VATTENTRYCK Min 5 N/cm2
Max 80 N/cm2
KAP ACITET (IEC-STANDARD, ANTAL KUVERT) 12
Denna apparat är i överensstämmelse med följande EG-direktiv:
- 73/23 EEG av den 19.2.73 (direktiv om lågspänning) och senare ändringar;
- 89/336 EEG av den 3.5.89 (direktiv om elektromagnetisk kompatibilitet) och senare ändringar.
PID03S
14
ALLMÄNNA RÅD OCH VARNINGAR
Det är mycket viktigt, att denna bruksanvisning
förvaras tillsammans med maskinen för framtida
bruk. Om maskinen säljs eller överlåts till en
annan användare, eller om Ni flyttar och lämnar
kvar maskinen i huset, skall bruksanvisningen
alltid lämnas tillsammans med maskinen, så att
den nya ägaren kan sätta sig in i hur maskinen
fungerar och läsa varningarna.
Dessa varningar lämnas av säkerhetsmässiga
skäl. Ni bör därför läsa igenom dem noga, innan
maskinen installeras och tas i bruk.
■ El- och vattentillförseln avbryts efter användning.
■ VVS-arbetet i samband med installation av maski-
nen bör utföras av en behörig VVS-installatör eller
annan kunnig person.
■ El-arbetet i samband med installation av maskinen
bör utföras av en behörig elektriker eller annan
kunnig person.
■ Maskinen är avsedd att användas av vuxna. Barn
bör inte få lov att trycka på knapparna eller på
annat sätt leka med maskinen.
■ Var försiktig vid rengöring av tätningen nedtill på
dörren och vid gångjärnen. Man kan skära sig på
de skarpa metallkanterna, om man inte aktar sig.
■ Endast inbyggda diskmaskiner: Maskinen skall
fastgöras vid undersidan av topplattan med hjälp av
medföljande hållare. Görs inte detta, kan det medföra ostabil funktion, som kan orsaka skador.
■ Ni får under inga omständigheter försöka reparera
maskinen själv.
Service får endast utföras av ett auktoriserat servicecenter, och endast originalreservdelar får användas.
Arbete utfört av en okunnig person kan leda skada
på person och/eller egendom samt försämra maskinen.
■ Det är farligt att göra ingrepp i maskinen eller ändra
den på något sätt.
■ Maskinen får inte placeras på anslutningssladden.
■ Diskmaskinen är avsedd för disk av allmänt
förekommande köksredskap. Saker, som förorenats av bensin, målning, stål- eller järnpartiklar,
etsande, syrahaltiga eller alkaliska kemikalier får
inte diskas i en diskmaskin.
■ När Ni har fyllt maskinen eller när Ni har tömt
maskinen, skall luckan stängas, eftersom en öppen
lucka kan utgöra en fara.
■ Följande bör inte placeras i diskmaskinen: Bestick
med trä eller benskaft eller med hoplimmade delar,
bestick av brons, kastruller med trähandtag utan
tillverkargaranti, att de tål maskindisk, köksredskap
av aluminium eller kristall, blyhaltiga glas, plastartiklar, utan tillverkargaranti, att de tål maskindisk,
antikt porslin eller fint dekorerat porslin, utan tillverkargaranti, att de tål maskindisk. Ni bör alltid
kontakta återförsäljaren, om Ni är i tvivel om Era
köksredskap tål maskindisk.
■ En kemisk reaktion kan uppstå mellan bestick av
silver och bestick av rostfritt stål. Ni bör därför inte
diska dessa på samma gång.
■ Ni bör under inga omständigheter öppna luckan,
medan maskinen är i gång. Maskinen skall alltid
stoppas innan luckan öppnas.
PAV01S
15
INSTALLATION
Placering
Allt emballage avlägsnas, innan maskinen sätts
på plats.
Maskinen är avsedd att placeras under en köksbänk
eller diskbänk.
Det är i båda fallen viktigt, att man följer de nischmått
som angetts på bilden.
570÷600
820
600
IN05
Det krävs inga särskilda öppningar eller anordningar
för maskinens ventilation, endast genomgångar till
elledning, vatteninloppsslang och avloppsslang.
När maskinen installeras i kökssnickerierna, skall man
försäkra sig om, att vatteninloppsslangen och
avloppsslangen inte kläms eller böjs.
Maskinens baksida får gärna vila direkt mot nischens
bakvägg.
Diskmaskinen är försedd med inlopps- och avloppslangar som kan vridas antingen åt vänster eller höger
för att passa installationen.
Nischens tak kan ha ett avstånd på 820 till 880 mm
över golvet eftersom maskinens justerbara fötter kan
vridas mot höger eller vänster (max 60 mm).
Maskinens höjd justeras genom att fötterna vrids mot
höger eller vänster efter behov.
Vågrätt uppställning
Det är viktigt, att maskinen placeras alldeles vågrätt,
så att luckan sluter helt tätt.
Maskinens justerbara fötter skall vridas mot höger
eller vänster, tills maskinen står i våg.
Om det blir ett tomrum vid maskinens botten kan detta täckas genom att den justerbara sockelplåten
sänks.
IN10
Montering och fastgöring under köksbänk
Vid montering av diskmaskinen under en köksbänk
görs följande:
Maskinen placeras under bänken sedan den först har
justerats i höjd och i våg med hjälp av de justerbara
fötterna.
Fäst montagefästena (A) med hjälp av skruvar till
diskmaskinens framsida och diskbänken.
Viktigt
Maskinen bör förses med tippskydd. Om maskinen
skall placeras under en diskbänk eller i ett urtag, är
det nödvändigt att fästa diskbänken eller arbetsbänken mot en fast konstruktion (t. ex. tegelstensvägg, innervägg, anslutande köksskåp osv (B).
II07
0 ÷ 60mm
600
BA
90°
820÷880
II35
Viktigt
När diskmaskinen görs fast, får man inte borra hål i maskinens sidor, då detta kan skada de hydrauliska komponenter, som är placerade mellan diskutrymmet och höljet
Det är absolut nödvändigt att alltid dra ut maskinens
stickpropp ur väggkontakten. Innan man öppnar in till
de invändiga delarna i maskinen.
PIN06S
16
Vattenanslutning
Avloppsanslutning
Maskinen kan anslutas antingen till varmt (max 60°C)
eller kallt vatten.
Varmvattentillförsel minskar programtiden väsentligt.
För anslutning till vattenledningen har maskinen en
påmonterad tilloppsslang, försedd med 3/4˝ förskruvning samt förminskning till 1 /2˝.
Vi rekommenderar användning av kallt vatten, för varmvattentillförseln räcker inte alltid till för att diska smutsiga
diskgods rena.
Tilloppsslangen kan vridas åt höger eller vänster för
att underlätta installationen.
CA06
Medföljande sil (A) skall under alla omständigheter
placeras i tilloppsslangen. Se bild.
Vattenavlopp: Obs! Mindre invändig diameter än 13
mm får ej användas.
Böjen skall placeras på en höjd av minst 300 mm och
högst 1000 mm från golvet. Böjen får under inga
omständigheter placeras högra än 1000 mm.
Ø 21
CS02
Ø 18
Ø 21
Ø 18
2 m max
min 4 cm
min 30 cm
Anslutning med utkastarpip kan ske med 3/4˝ (Ø 18 mm)
slanganslutning. Utkastarpipen monteras i diskbänkens
vask.
Anslutning direkt till vattenlås kan ske om vattenlåset har uttag för diskmaskinsavlopp. Kapa slangnippeln till rätt dimension, 3/4˝ (Ø 18 mm). Obs! Avloppsslangen måste monteras så att den går upp mot bänkens undersida - se bild (A) och (C).
Detta är förutsättningen för att montaget skall godkännas.
Avloppsslangen får max förlängas till 4 m.
CA03
A
Vattentrycket skall ligga inom de gränser, som uppgivits
i «Tekniska data», eftersom maskinen inte kommer att
fungera korrekt, om trycket ligger utanför dessa gränser.
Varning: Fastgöringsringen skall vara korrekt placerad
för undvikande av vattenläckage.
Slangen får inte böjas eller klämmas, eftersom vattenflödet då reduceras.
Ansluts maskinen till nya vattenrör eller rör, som inte
varit använda en längre tid, bör man låta vattnet rinna
några minuter, innan inloppsslangen ansluts. Därigenom
fastnar inte sand eller rost i inloppsslangens filter.
OBS! Granska anslutningens vattentäthet.
Bild A
18mm
mm 13
CS06
PIN02S
17
Så här installeras diskmaskinen
El-anslutning
Först lite om bestämmelser:
I Finland: Kiinteistöjen vesijohtoja ja viemäreitä koskevat määräykset.
Vid nyinstallation gäller följande enligt Svensk
Byggnorm (SBN 1980 kap. 51:66):
Avstängning av vatten
“Manöveranordning för avstängning av diskmaskin för
hushållsbruk förutsätts placerad ovanpå diskbänk eller i
framkant av diskbänkskåp”. Se exempel på bild (B).
Denna vattenanslutning rekommenderas även vid byte
av diskmaskin.
Vattnet kan då lätt stängas av varje gång man använt
diskmaskinen .
Anslutning till avlopp
Avloppsslangen förutsätts monterad så att den på ett
ställe är förd upp till en nivå motsvarande avloppsenhetens överkant där den fixeras på ett betryggande
sätt. Se exempel på bild (C).
El-, vatten- och avloppsinstallationen bör utföras av
behörig person. Om du själv utför någon del av installationen, tag reda på gällande bestämmelser och följ
dessa. Felaktigt utfört arbete kan medföra skada
på person och egendom. Vid felaktig installation
gäller ej garantin.
Innan maskinens stickpropp placeras i vägguttaget,
skall Ni kontrollera följande:
1. Att nätspänningen motsvarar den spänning, som
uppges under «Tekniska data».
2. Att mätare, säkringar, strömtillförsel och uttag kan
tåla erforderlig maximal belastning.
Kontrollera, att stickpropp och vägguttag kan förbindas, utan användning av adapter eller liknande. Om
nödvändigt byts uttaget ut.
Maskinen skall anslutas till ett jordat uttag enligt
gällande säkerhetsbestämmelser.
Producenten åtar sig inget ansvar, om nämnda
säkerhetsbestämmelser inte uppfylls.
En plastklämma (A) levereras tillsammans med maskinen. Den används för att samla avlopps- och inloppsslangarna, vilket förhindrar större vattenskador om
avloppsslangen av misstag faller ner. Om man vill, kan
plastklämman skjutas i riktning mot vattenkranen och
fästas.
CA10
CS07
Bild B
A
CS04
Bild C
PIN03S
18
ANVÄNDNING A V MASKINEN
Kontrollpanel
1
2
3
4
5
1. Signallampa
2. START/STOPP-knapp
START
När knappen trycks in, startar maskinen och samtidigt
tänds signallampan (1).
STOPP
När diskprogrammet genomförts, stanner maskinen
automatiskt, men lampan (1) förblir tänd.
För att släcka signallampan eller för att stoppa maskinen under gång trycker man på knappen igen.
3. Knapp för Ekonomi/Snabb-program
Med hjälp av denna knapp kan man välja vattentemperatur enligt programvägledningen.
När knappen tryckts in, kommer vattnet att värmas
upp till 55°C.
När man trycker på knappen igen, värms vattnet upp
till 65°C.
6
7
8
6. Programmarkör ▼
7. Programväljare
Vrid programväljarvreden medurs för att välja program.
Vrid tills nummer för det önskade programmet står mitt
emot programmarkören (6) i fönstret över vredet.
8. Diskprogramindikator
Diskprogramindikatorn går runt och visar vilken funktion
som utförs. V arje funktion anges med en symbol:
Fördisk / sköljning och stopp
Huvuddisk
Kall sköljning
V arm sköljning
4. Programtabell
Detta är en översikt över diskprogrammen, som gör
det lättare att välja rätt program.
Se disktvättprogrammen sida 25.

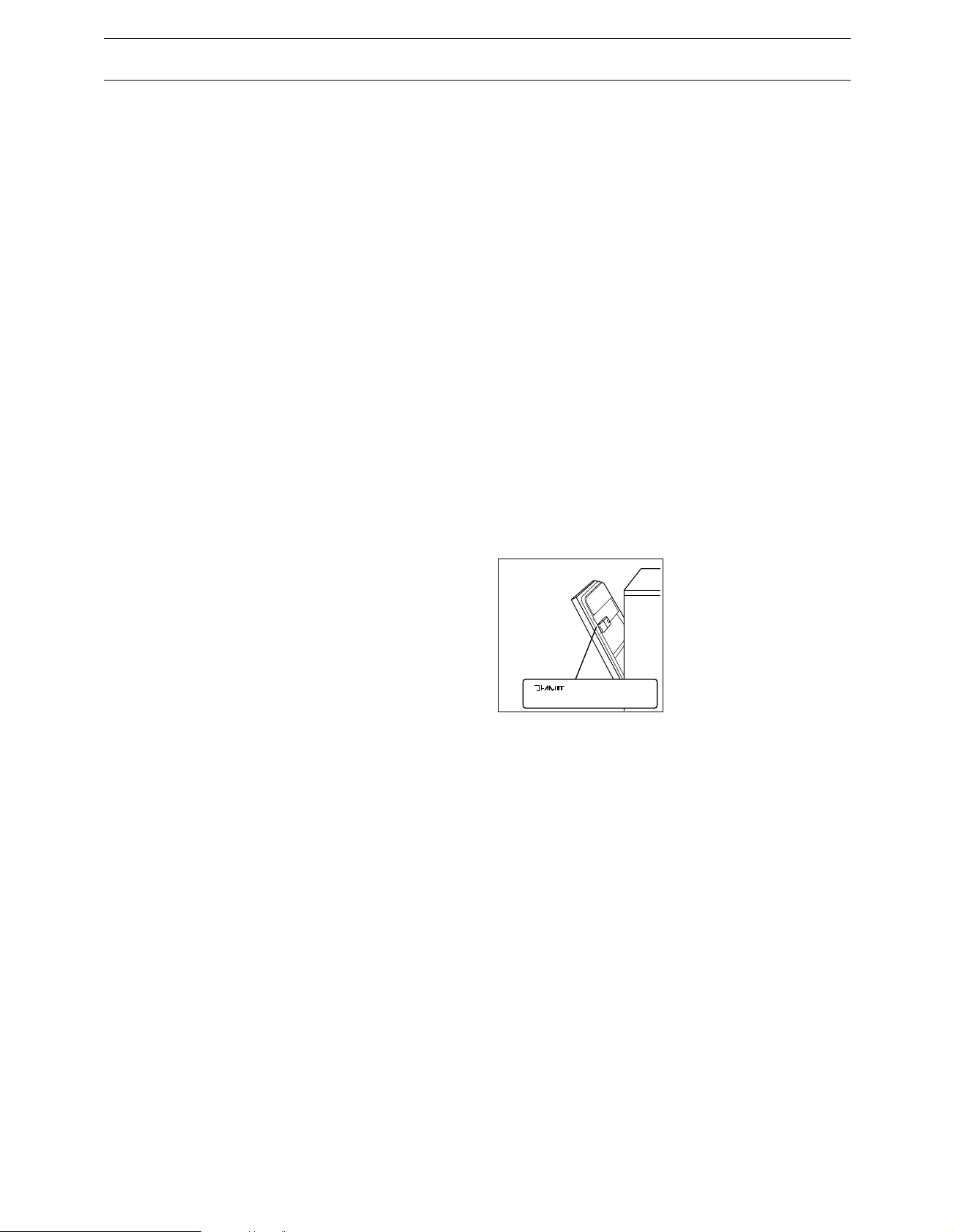

5. Dörrhandtag
Dörren öppnas, när man trycker på tungan upptill i
handtaget och samtidigt drar dörren utåt.
Torkning
När programmet är avslutat, stoppar maskinen automatiskt, och signallampan (1) förblir tänd, tills man
trycker på START/STOPP-knappen (2).
PPC01S
19
Påfyllning av sköljmedel
Diskmedel
I sista sköljningen (varm slutsköljning) tillsätts automatiskt sköljmedel, som ger glänsande diskgods och
gör att torkningen går snabbare. Sköljmedelsbehållaren finns på luckans insida och rymmer ca. 110 ml
(ca. 1,1 dl) sköljmedel, vilket alltefter inställd dosering
räcker till 16-40 diskomgångar.
Obs!
Använd endast sköljmedel som är avsett för disk-
maskiner, eftersom andra medel kan skada maskinen och ej heller har önskad effekt.
Påfyllning av sköljmedel
Öppna behållaren. Vrid locket (A) åt vänster. Häll sköljmedel i behållaren tills kontrollögat (B) vid sidan om påfyllningshålet blivit helt mörkt (då är behållaren fylld).
B
5
4
6
x
3
a
2
m
1
A
BR01
BR03
Stäng behållaren. Dra fast locket ordentligt.
Torka bort överflödigt sköljmedel med en trasa. An-
nars blir det för mycket skum vid nästa diskning.
När kontrollögat (B) blir Ijust är det åter dags att fylla
på sköljmedel .
Diskmedel skall fyllas på i diskmaskinens behållare,
innan du startar ett av diskprogrammen, frånsett
avsköljningsprogrammet.
Använd endast för diskmaskiner avsedda disktvättmedel.
Olämpliga diskmedel, som medel för handdiskning,
innehåller inte de rätta ingredienserna för maskindisk
och hindrar maskinens korrekta funktion.
Locket på behållaren till diskmedlet öppnas genom att
man drar i spärren (D).
Inne i inspolningskammaren finns två referensmärken:
- MlN = 15 ml - MAX = 30 ml
D
MAX
MIN
DE07
Diskmedelsmängden beror på hur smutsig disken är
och hur mycket disk du har. Du bör följa de mängduppgifter som anges i programtabellen.
Stäng locket när du har fyllt på diskmedel.
För program med fördiskning måste du, förutom diskmedlet i diskmedelfacket, hälla en mindre mängd diskmedel, c:a 5 g = 1/2 matsked uppe på diskmedel fackets
lock.
Dosering
Sköljmedlets doseringsmängd regleras med utgångspunkt från uppnådda glans- och torkningsresultat. Mängden som automatiskt tillsätts kan ändras med en skruvmejsel eller knivspets (var försiktig) inne i påfyllningshålet,
där doserarens inställningsvred finns (C). Från doseringskalans minimum-läge 1 till maximum-läge 6.
3
5
2
1
6
C
4
5
3
6
2
B
BR04
Finns vattendroppar eller vita kalkfläckar på diskgodset, bör doseringen gradvis ökas. Har diskgodset vitaktiga klibbiga strimmor, bör doseringen minskas.
1
A
DE02
Locket står öppet när diskprogrammet är avslutat, och
facket är klart för nästa påfyllning.
Eftersom alla diskmedel är olika måste du kontrollera
bruksanvisningen på den aktuella diskmedelförpackningen .
För lite diskmedel ger sämre diskresultat, medan för
mycket diskmedel inte ger några fördelar alls. Det
medför bara högre diskmedelförbrukning.
Anpassad användning av diskmedel är också
fördelaktigt för miljön.
PBR01S
20
Påfyllning av diskgodset
Användning av den övre korgen
Innan diskgodset placeras i maskinen, skall större
matrester avlägsnas från tallrikarna (ben, tandpetare,
fisk- och köttrester samt grönsaks- och fruktrester
etc.) för att undvika, att filtren täpps till, vilket orsakar
dåligt diskresultat.
Luckan öppnas och korgarna dras ut, när diskgodset
skall sättas i maskinen.
Användning av den nedre korgen
Den nedre korgen är avsedd för kastruller, lock, tallrikar (upp till 27 cm i diameter), salladsskålar, bestick
etc.
Serveringsfat och större lock bör placeras längs korgens kant, så att den övre spolarmen kan rotera fritt.
Den övre korgen är avsedd för tallrikar (desserttallrikar, tefat och små tallrikar på upp till 24 cm i diameter)
samt salladsskålar, koppar och glas. De bör placeras
som visat på bilderna.
Glas med hög fot kan placeras med foten uppåt på de
upphöjda kopphyllorna.
US13
IEC 436 / DIN 44990
UI05
IEC 436 / DIN 44990
US12
OBS!
När diskgodset placeras i maskinen, skall du kontrollera, att vatteninloppstratten mitt i den övre korgen inte täcks av diskgods.
UI19
US16
US16
Innan luckan stängs, skall du kontrollera, att
spolarmarna kan rotera fritt.
PCE04S
21
Höjdjustering av den övre korgen
■ Energibesparing
Om du normalt använder stora tallrikar (med diameter
27 - 31 cm) kan du placera dem i den UNDRE korgen.
Detta kräver att den ÖVRE korgen måste flyttas upp.
Detta gör du på följande sätt:
A
RC01
Drag ut överkorgen en bit, så att du kommer år plaststoppen i ändarna på de styrskenor som som överkorgens hjul löper i. Vik undan dessa plast-stopp enligt
bilden A. Nu kan du dra ut överkorgen och höja den. Vik
tillbaks plast-stoppen innan korgen åter skjuts in.
Med korgen i det övre läget kan endast tallrikar placeras
med diametern 20 cm. De övre kopphyllorna kan inte
heller användas.
NYTTIGA TIPS
Denna diskmaskin har flera olika diskprogram, som
används beroende på hur nedsmutsad Ert diskgods
är och vilken typ av diskgods, som skall diskas.
Se programschemat på följande sidor för val av det
mest lämpliga programmet.
■ Det bästa resultatet fås på följande sätt:
Innan Ni placerar köksredskap och diskgods i maskinen, skall Ni avlägsna alla matrester och skölja av
mycket nedsmutsade grytor och pannor.
Se alltid till att vända kastruller, koppar och glas nedåt.
Diskgods, som har in- eller utåtbuktande ytor, skall
alltid placeras så att vattnet lätt kan rinna av.
Långa bestickdelar som soppslevar, förskärarknivar
etc. bör placeras vågrätt i den övre korgen.
Undvik så vitt möjligt, att de enskilda delarna vidrör
varandra. När servisen placeras korrekt, uppnås det
bästa diskresultatet.
Lätta köksredskap (plastskålar etc.) bör placeras i den
övre korgen, och på ett sådant sätt, att de inte slungas runt under disken.
Man får ett bättre torkningsresultat, om diskmaskinens lucka står öppen i 15-30 min., omedelbart efter
att programmet är färdigt.
Skölj inte av diskgodset under rinnande vatten.
Placera diskgodset i maskinen omedelbart efter varje
måltid, och vänta med att starta, tills diskmaskinen är
helt fylld.
Om nödvändigt välj avsköljningsprogrammet (se programschemat på följande sidor), så att eventuella
matrester inte fastnar på diskgodset, innan det egentliga diskprogrammet påbörjas.
Välj ett EKONOMI-program, när korgarna inte är helt
fyllda och/eller diskgodset inte är speciellt smutsigt.
Följ anvisningen i programschemat (EKONOMI-program, SNABB-program).
■ Följande lämpar sig inte för maskindisk:
Bestick eller servis med skaft av trä, ben eller liknande material, eller hoplimmade delar.
Handgjord servis, servis av trä, antikt eller handmålat
porslin .
Vissa typer av dekor kan bli missfärgad, när den diskas i maskin.
Kristall och köksredskap av plast bör diskas för hand,
om det inte finns garanti för att de tål maskindisk. Gör
de det, bör de placeras i den övre korgen, och man
bör välja ett SNABB-program.
Vissa typer av glas kan bli matta, när de diskats några
gånger i diskmaskin.
Bestick av silver har en tendens att bli svart, om det
blandas med bestick av rostfritt stål. Det bör därför
placeras separat i bestickkorgen.
Köksredskap av järn och gjutjärn kan rosta och efterlämna fläckar på den övriga diskgods.
Aluminium har en tendens att bli svart. Koppar, tenn
och mässing har en tendens att bli fläckigt.
Varning: Mycket små delar, som kan falla igenom
korgarna bör inte placeras i diskmaskinen.
Obs! Vid köp av nytt porslin, försäkra dig om att den
tål maskindisk.
PCL01S
22
***
(liter)
brukning
Vättenför-
12
20
17
20
17
(kWh)
Energi
förbrukning
Förbrukningsvärden
tid
(i minuter)
Programmets
Programbeskrivning
på
behållarlocket
0,1
10
1 kall sköljning
(för att undvika, att mat-
rester fastnar på servi-
sen).
Fördisk med kallt vatten
Huvuddisk vid 65°C
/
1 tesked
/
i behållaren
Rekommenderad mängd diskmedel
1rågad
1,5
88
Huvuddisk vid 65°C
1 kall sköljning
1 varm sköljning vid 65°C
(5 g)
(20 g)
matsked
1 kall sköljning
/2
1
1
matsked
1,5
82
1 varm sköljning vid 65°C
/
(25 g)
1,4
88
Fördisk med kallt vatten
Huvuddisk vid 55°C
1 kall sköljning
1 varm sköljning vid 55°C
(5 g)
1 tesked
(20 g)
1 rågad
matsked
1,0
50
Huvuddisk vid 55°C
1 kall sköljning
1 varm sköljning vid 55°C
/
(15 g)
1 matsked
Detta är ett specialprogram, som på kort tid (ca 50 min.) genomför en komplett disk (helt fylld
**
De givna värdena är beräknade enlig kallvattenanslutning och de är normgivande.
maskin med lättare nedsmutsat diskgods utan kastruller), så att den kan användas igen omedelbart.
***
Tryck-
knapper
1
Programväljar
startposition
Innehåll
Mängd matrester och
nedmutsningsgrad
2
Grytor,
pannor,
servis och
Normalt eller mycket nedsmut-
sat, även intorkad och/eller stär-
kelsehaltig mat (t.ex pasta, ris,
gryn, potatis, ägg, sås, stek).
Lättare nedsmutsat, även intor-
3
bestick
kad och/eller stärkelsehaltig mat
(t.ex pasta, ris, gryn, potatis,
ägg, sås, stek).
2
Servis
Normalt nedsmutsat, inte intor-
kad och ej-stärkelsehaltig mat
(t.ex kött, rå eller kokta grönsa-
ker, mjölk, kaffe, drycker).
Lättare nedsmutsat, inte intorkad
4
Servis
och ej-stärkelsehaltig mat (t.ex
drycker, kakor och wienerbröd,
sallad, skivskuren skinka, ost).
Då detta program är mycket kort,
5 g på behållarlocket
ingår inte torkning.
Program
Avsköljning
DISKPROGRAM
65°
Fördisk
Normal med
*
65°
Fördisk
Normal utan
PTP03S
23
med
Fördisk
Ekonomi
55°
55°
Snabb
**
Detta program motsvarar standarden IEC436 / DIN 44990:
*
Antal standardkuvert: 12.
Rekommenderad mängd diskmedel: 20 g i behållaren
Så här diskar du
7) Starta programmet.
Öppna vattenkranen.
1) Kontrollera att filtren är rena
(rengöringsvägledning ses på nästa sida)
2) Kontrollera att det finns sköljmedel i
maskinen
3) Sätt disken i maskinen
Avlägsna större matrester.
Drag ut den nedre korgen och placera kastruller, tallri-
kar och bestick i den.
Drag ut den övre korgen och placera tallrikar, tefat,
glas och koppar etc. i den.
Skjut in korgarna i maskinen igen.
Kontrollera, att spolarmarna kan rotera fritt.
4) Dosering av diskmedel
Fyll på den mängd diskmedel som anges i programmtabellen.
Stäng locket.
Stäng diskmaskinens dörr.
Tryck på START/STOPP-knappen . Signallampantänds, och maskinen startar.
Om du vill avbryta disken, kan du när som helst trycka
på START/STOPP-knappen igen.
Maskinen startas igen med tryck på samma knapp,
varefter programmet fortsätter från det ställe det blev
avbrutet.
8) Efter avslutad diskning
Efter avslutningen av varje diskprogram stoppar maskinen och signallampan förblir tänd, tills du trycker på
START/STOPP-knappen .
Stäng av vattenkranen.
Öppna luckan och vänta några minuter, innan disken
tas ut, för att erhålla bästa möjliga torkning. Dessutom
bränner du inte fingrarna, och torkningen blir bättre.
Töm den nedre korgen först och sedan den övre. På
så sätt droppar det inte vatten från den övre korgen
ned på godset i den nedre korgen.
OBS
Generellt bör man inte öppna luckan, medan maskinen är i gäng.
5) Inställning av program
Vrid programväljarvreden medurs för att välja program. Vrid tills nummer för det önskade programmet
står mitt emot programmarkören i fönstret över vredet.
6) Temperaturval
Välj temperatur enligt uppgifterna i programtabellen
(se «Tryck-knappar»).
När du trycker på denna knapp utförs en försköljning med kallt vatten och en huvuddiskning med
vatten på 55°C.
Om du inte trycker på någon knapp alls utförs en försköljning med kallt vatten och en huvuddiskning med
vatten på 65°C.
Men om luckan ändå öppnas, kommer en säkerhetsbrytare att stoppa maskinen.
Är du tvungen att öppna luckan, medan maskinen är i
gång, bör du alltid stoppa maskinen först genom att
trycka på START/STOPP-knappen .
PSO01S
24
UNDERHÅLL OCH RENGÖRING
1. Efter varje disk
Rengöring av mittfiltrerna
Kontrollera mittfiltrerna (B) och (C), och avlägsna eventuella matrester med en borste under rinnande vatten.
E
A
F
MA01
Filtrerna (B) och (C) avlägsnas båda genom att det yttre
filtret (B) Iyfts upp (drag den mellersta tratten uppåt).
Det lilla filtret (C) kan därefter avlägsnas genom att man
trycker på de två tungorna (D).
Efter rengöringen sätts filtren tillbaka på plats genom
att de trycks ned, tills ett klickljud hörs.
MA08
2. Varje månad
Rengöring av det stora filtret
Det stora filtret (A) rengörs på båda sidor under rinnande vatten med hjälp av en borste.
Filtret tas ut, när spolarmen avlägsnats med ett tryck
på de två tungorna (E) och vridning av ringen (F) motsols (till vänster), varefter hela delen dras ut.
Filtret sätts på plats igen genom att man upprepar
denna vägledning i omvänd ordning.
D
MA13
Varning: Diskmaskinen får inte användas utan filtren.
Om filtren placerats fel, kommer diskresultatet att
bli dåligt.
Rengöring av filtren är viktigt för att säkerställa
korrekt drift av maskinen.
C
B
3. Invändig och utvändig rengöring
Packningarna runt dörren, behållaren till diskmedel
och behållaren till sköljmedlet skall rengöras regelbundet med en fuktig trasa.
Vi rekommenderar, att man använder ett särskilt rengöringsmedel till diskmaskiner var 3:e månad, eller att
man kör en disk i maskinen med diskmedel, men utan
diskgods.
Kontrollera, att dysorna i spolarmarna inte är tilltäppta. Den nedre spolarmen tas av genom att man frigör
den från de tappar, som håller fast den, och därefter
drar ut den.
Dysorna i den övre spolarmen rengörs genom att man
drar ut den övre korgen, varvid spolarmen är åtkomlig. Den kan tas ut, när den frigjorts från mittstödet.
Maskinens hölje och kontrollpanel rengörs med en
mjuk, fuktig trasa. Om nödvändigt används endast
neutrala rengöringsmedel. Man får aldrig använda
skurpulver, stålsvampar eller lösningsmedel (aceton
och liknande).
Om maskinen inte används under längre tid
Om maskinen inte skall användas under längre tid, rekommenderas följande åtgärder:
Bryt strömmen till diskmaskinen och stoppa vattentillförseln.
Fyll sköljmedelsbehållaren.
Låt dörren stå på glänt för att därigenom undvika, att
dålig lukt uppstår i maskinen.
Rengör maskinens invändiga delar.
Risk för frost
Om diskmaskinen placeras i ett utrymme där det finns
risk att temperaturen kommer under 0°C måste följande åtgärder göras för att undvika att kvarvarande vattnen i maskinen fryser och skadar delar i maskinen:
- Stäng av vattnet. Skruva loss tillopps- och avloppsslang.
- Lägg ner de på golvet. Sätt en skål under för att
samla upp vattnet.
- Välj ett diskprogram, starta maskinen och kör
programmet i ca 2 minuter med slangarna fortfarande på golvet.
Viktigt! Anslut tillopps- och avloppsslangen korrekt, innan diskmaskinen åter tas i bruk. Felaktig
anslutning kan leda till vattenläckage.
Flyttning av maskinen
Om du skall flytta maskinen (vid flyttning från huset
etc.), görs följande:
Bryt strömmen.
Stoppa vattentillförseln.
Avlägsna vatteninlopps- och avloppsslangarna.
Drag ut maskinen tillsammans med slangarna.
Varning: Undvik att lägga maskinen på sidan under
transport.
PMA02S
25
OM MASKINEN INTE FUNGERAR
Om Er diskmaskin inte fungerar, beror det ofta på
bristande underhåll eller mindre fel, som Ni själv
snabbt och enkelt kan avhjälpa.
Innan Ni kontaktar ett servicecenter, bör Ni därför
först gå igenom följande lista över möjliga fel:
MASKINEN STARTAR INTE
■ Luckan är inte ordentligt stängd.
■ Stickproppen sitter inte i ordentligt i vägguttaget.
■ Det finns ingen ström i vägguttaget (kontrollera
säkringarna).
MASKINEN TAR INTE IN VATTEN
■ Kranen är stängd.
■ Vattentillförseln har brutits.
■ Vatteninloppsslangen är böjd.
■ Filtret i vatteninloppsslangen är tilltäppt.
MASKINEN TOMMER INTE UT VATTNET
SPÅR AV KAFFE, TE ELLER LÅPPSTIFT PÅ
DISKGODSET
■ Diskmedelsdoseringen är otillräcklig. Diskmedlet är
gammalt eller av dålig kvalitet.
MASKINEN VÄSNAS
■ De enskilda servisdelarna klirrar mot varandra.
■ Spolarmarna träffar servisen.
SERVISEN ÄR INTE HELT TORR
■ Servisen har stått för länge i maskinen, när
programmet är avslutat.
Är det fortfarande fel på maskinen efter ovanstående
kontroll, kontaktas närmaste servicecenter. Upplys om
felet, diskmaskinens modellbeteckning (Mod.),
produktnummer (Prod. No.) och serienummer (Ser.
No.). Dessa upplysningar finns angivna på diskmaskinens typskylt (se bild).
■ Avloppsslangen är böjd.
■ Avloppet i vasken är stoppat.
■ Förlängningsslangen på avloppsslangen är inte
korrekt.
■ Avloppet har inte något luftningshål.
DISKGODSET ÄR INTE RENT
■ Korgarna är för fulla.
■ Servisen är inte placerad korrekt.
■ Spolarmarna roterar inte korrekt.
■ Dysorna i spolarmarna är tilltäppta.
■ Ändan av avloppsslangen är nedböjd i vattnet i
avloppet (i vasken).
■ Filtren är tilltäppta.
■ Filtren är inte korrekt placerade.
■ Tillräcklig mängd diskmedel har inte använts eller
diskmedlet är inte lämpligt.
Prod.No.
........
Ser. No.
.........
RA01
Mod.
........
Översvämningsskydd
Maskinen är försedd med en säkerhetsanordning som
stoppar vattentillförseln i fall av vattenläckage. Anordningen sitter i maskinens botten och fungerar endast,
när maskinen är i drift.
Kontakta närmaste auktoriserede servicecenter, när
maskinen skall tas i bruk igen.
■ Diskmedlet är gammalt eller har klumpat sig.
■ Det valda diskprogrammet är för skonsamt.
KALKAVLAGRING ELLER VITAKTIG
BELÄGGNING PÅ DISKGODSET
■ Det finns inte något sköljmedel i maskinen, eller för
lite sköljmedel har använts.
PRA01S
26
Service och reservdelar
För service och reservdelsförsäljning i Finland ansvarar Oy Electrolux Kotitalouskoneet Ab HUOLTOLUX i
Björneborg' tel (02) 622 3300.
Du betjänas också av auktoriserade servicecenter
runt om i landet. Närmaste service får du reda på genom att titta i teleonkatalogens gula sidor eller ringa
9700-2662 (1,90 mk/min + lokalsamtalavgift). Nämn
produktens märke, när du ringer.
Konsumentrådgivaing
Om du har frågor som gäller din produkt eller dess
användning kan du ringa till vår konsumentrådgivning
tel. 0600-90699 (62 p/min + Isa).
Garanti
Diskmaskinen har ett (1) års garanti. Garantivillkoren
uppfyller branschens allmänna villkor och dessa kan
fås av leverantören eller av återförsäljaren.
OBS! Spara inköpskvittot som vertifikation för inköpsdatumet, som bestämmer garantitidens början.
PGA01S
27
Total Chlorine free
152995 88/0
0/1196
Loading...
