섹션 1 소개
1.1 매뉴얼 구성
이 문서는 시스템 관리자를 위한 것이며 Emerson™ Plantweb™ Insight를 설정하는 방법에 대한 자세
한 정보를 제공합니다. 특정 애플리케이션에 대한 자세한 내용 및 구성 정보는 해당 부록 섹션을 참조
하십시오.
관리자는 설명된 순서대로 모든 작업을 완료하는 것이 좋습니다. 이러한 단계에 대한 개요를 아래에
서 설명합니다.
1.1.1 설치 및 시작
1. 시스템이 최소 요구 사항을 충족하는지 확인하십시오.
2. Plantweb Insight 가상머신을 설치합니다.
3. 지원되는 웹 브라우저에서 Plantweb Insight 웹 인터페이스를 실행합니다.
소개
2018년 10월
자세한 정보는 섹션 2: 설치를 참조하십시오.
1.1.2 시스템 설정 사용자 지정
1. 액세스할 사용자를 설정합니다.
2. 에머슨 무선 게이트웨이 및 기타 데이터 시스템에 연결합니다.
3. 시스템을 백업하고 복원하여 설정 유실을 방지합니다.
자세한 정보는 섹션 3: 구성을 참조하십시오.
1.1.3 애플리케이션 구성
1. 애플리케이션 특정 전역 설정을 구성합니다.
2. 자산 관리를 통해 자산을 추가, 편집 또는 삭제합니다.
자세한 정보는 섹션 3: 구성을 참조하십시오.
1.2 제품 재활용/폐기
장비 재활용과 포장을 고려해야 하며 지역 및 국가 법률 및 규정에 따라 폐기되어야 합니다.
소개
1
소개
2018년 10월
참고 매뉴얼
00809-0115-4541, 개정 DB
2
소개
참고 매뉴얼
00809-0115-4541, 개정 DB
섹션 2 설치
안전 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3페이지
시스템 요구 사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3페이지
설치 절차 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4페이지
애플리케이션 실행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6페이지
2.1 안전 메시지
이 섹션의 절차와 지침은 작업을 수행하는 개인의 안전을 보장하기 위해 특별한 예방 조치를 요구할
수 있습니다. 안전 문제를 일으킬 수 있는 정보는 경고 기호()로 표시됩니다. 이 기호가 표시된 작
업을 수행하기 전에 다음 안전 메시지를 참조하십시오.
설치
2018년 10월
2.2 시스템 요구 사항
Emerson™ Plantweb™ Insight를 네트워크 서버 또는 PC/노트북에 설치할 수 있습니다. 두 설치
모두 요구 사항과 설치 단계가 동일합니다. 네트워크 연결 설정은 조직 정책에 따라 할 수 있으며
부록 A: 고급 설정에서 설명합니다. 네트워크에서 관련 게이트웨이에 액세스할 수 있습니다.
시작하기 전에 시스템이 최소 요구 사항을 충족하는지 확인하십시오.
2.2.1 호스트 운영 체제
가상화 소프트웨어
VMware Workstation Pro
VMware vSphere
또는
다른 가상화 소프트웨어(Microsoft
®
2.2.2 게스트 운영 체제
프로세서 = 2
메모리 = 최소 1GB RAM
하드 드라이브 = 20GB의 무료 공간
™
5.5 이상(여기에서 요구 사항을 확인할 수 있음)
10 이상(여기에서 요구 사항을 확인할 수 있음)
®
Hyper-V)를 이용할 경우 Rosemount™ 지원에 문의하십시오.
설치
3
설치
2018년 10월
2.2.3 애플리케이션
브라우저(지원되는 최신 버전)
Chrome
Mozilla Firefox
Safari
Microsoft Windows™ Edge
Microsoft Internet Explorer
™
브라우저
®
®
2.2.4 기타 요구 사항
설치에 DVD 드라이브가 필요합니다. 유효한 IP 주소를 할당하려면 DHCP 서버가 필요합니다.
Plantweb Insight 웹 인터페이스에 연결되었으면 정적 IP 주소를 구성할 수 있습니다.
2.2.5 게이트웨이 호환성
Plantweb Insight는 펌웨어 버전 4.6.59 이상에서 에머슨 무선 1410/1420 게이트웨이와 호환 가능합
니다.
참고 매뉴얼
00809-0115-4541, 개정 DB
™
2.2.6 장치 호환성
에머슨 장치는 에머슨 최적화 버스트 구성에 있어야 합니다. 장치가 이것으로 설정되지 않은 경우, 장
치 구성 도구를 사용하여 변경하십시오.
이 기능이 없는 장치가 Plantweb Insight와 호환되려면 두 구성 모드 중 하나에 있어야 합니다.
명령 9와 명령 48
명령 3과 명령 48
2.3 설치 절차
설치를 위해 두 개의 DVD가 제공됩니다.
1. 백그라운드에서 실행을 포함하여, 모든 프로그램을 종료합니다/닫습니다.
2. 디스크 1을 DVD 드라이브에 삽입합니다.
3. app-srv-vm.ova 파일을 엽니다. 이 파일은
청합니다.
참고
이 파일 이름은 버전 및 유형에 따라 변경될 수 있습니다.
가상머신 가져오기
팝업과 함께 VMware를 열 것을 요
4
설치
참고 매뉴얼
00809-0115-4541, 개정 DB
4. 새 가상머신에 이름을 지정하고 저장한 다음, 가져오기를 선택합니다.
5. (다음 메시지가 나타나는 경우) 재시도를 선택합니다.
설치
2018년 10월
6. 가상머신이 로드될 때까지 기다립니다.
7. 로드 프로세스가 완료되면 이 가상머신 켜기를 선택합니다.
8. 명령 창에서 IP 주소를 찾습니다.
참고
이 IP 주소는 설치에 따라 달라집니다. 여기에 나타나는 것은 사용자의 IP 주소가 아닙니다.
IP 주소를 할당하려면 DHCP 서버가 필요합니다. 사용할 수 있는 DHCP 서버가 없으면 Rosemount
지원(마지막 페이지의 연락처 정보)에 문의하십시오.
설치
참고
가상머신 로그인 및 암호는 필수가 아니며 제공되지 않습니다.
5
설치
주의
2018년 10월
참고 매뉴얼
00809-0115-4541, 개정 DB
참고
설치 프로세스 중 기능에 대한 메시지가가 팝업될 수 있습니다. 확인을 선택하십시오.
최종 사용자들은 위에서 개괄된 설정 이외의 설정은 변경해선 안 됩니다. 변경은 Plantweb Insight의
성능과 기능에 영향을 줄 수 있습니다.
2.4 애플리케이션 실행
시스템 요구 사항에 표시된 모든 지원 가능한 웹 브라우저에서 Plantweb Insight 웹 인터페이스를 실
행할 수 있습니다.
1. 지원되는 웹 브라우저를 엽니다.
2. “https://”로 시작하여, 설치 절차 의 8단계에서 검색된 IP 주소를 입력합니다.
3. 다음 자격 증명으로 로그인합니다.
— 이메일: admin@emerson.com
— 암호: Default.1234
참고
이메일과 암호 모두 대소문자를 구분합니다.
4. 요청이 표시되면 암호를 변경합니다(기본 설정은 아래에 나열되고
음).
— 최소 길이: 12
— 최소 소문자: 1
— 최소 대문자: 1
— 최소 숫자: 1
5. 업데이트된 자격 증명으로 로그인합니다.
시스템 설정
에서 변경할 수 있
6
설치
참고 매뉴얼
00809-0115-4541, 개정 DB
섹션 3 구성
개요 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7페이지
안전 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7페이지
시스템 설정의 사용자 지정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7페이지
애플리케이션 구성 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11페이지
3.1 개요
이 섹션에서는 시스템 설정의 사용자 지정 및 Emerson™ Plantweb™ Insight 구성에 대한 정보를 제공
합니다.
3.2 안전 메시지
구성
2018년 10월
이 섹션의 절차와 지침은 작업을 수행하는 개인의 안전을 보장하기 위해 특별한 예방 조치를 요구할
수 있습니다. 안전 문제를 일으킬 수 있는 정보는 경고 기호()로 표시됩니다. 이 기호가 표시된 작
업을 수행하기 전에 다음 안전 메시지를 참조하십시오.
3.3 시스템 설정의 사용자 지정
Plantweb Insight 실행 중 시스템 설정을 구성해야 합니다.
3.3.1 사용자
사용자 계정
사용자 추가
1.
시스템 설정
2. 사용자의 이메일, 역할 및 암호를 입력하고 저장을 선택합니다.
표 3-1. 역할 및 권한
사용자 역할 권한
관리자 읽기 및 쓰기
사용자 읽기
>
사용자
>
사용자 계정
으로 이동한 다음 사용자 계정 추가 버튼을 선택합니다.
구성
사용자 편집
1.
시스템 설정
2. 편집할 사용자 옆에 있는 버튼을 선택합니다.
참고
사용자가 비활성화된 경우 모달 창에서 사용자를 활성화할 수 있습니다.
>
사용자
로 이동합니다.
7
구성
2018년 10월
참고 매뉴얼
00809-0115-4541, 개정 DB
3. 정보를 업데이트하고 저장을 선택합니다.
참고
이 계정 삭제 상자를 선택하여 사용자를 삭제할 수 있습니다.
암호 옵션
암호 옵션
요구 사항(예: 대문자, 소문자, 숫자, 문자), 세션 유휴 상태 시간 초과 및 계정 잠금 세부정보를 포함합
니다.
페이지에서 암호 요구 사항 및 설정을 지정할 수 있습니다. 이러한 설정은 암호 제한사항 및
암호 변경
암호 변경
페이지에서 로그인 암호를 변경할 수 있습니다.
3.3.2 데이터 소스 구성
게이트웨이 연결
게이트웨이 추가
1.
시스템 설정
2. 게이트웨이 추가 버튼을 선택합니다.
3. IP 주소, 포트 및 설명을 입력하고 저장을 선택합니다.
참고
HART-IP
십시오.
게이트웨이 편집
>
게이트웨이 연결
™
포트 5094. HART-IP TCP와 HART-IP UDP 모두 게이트웨이에서 활성화되었는지 확인하
로 이동합니다.
1.
시스템 설정
2. 편집할 사용자 옆에 있는 버튼을 선택합니다.
3. 정보를 업데이트하고 저장을 선택합니다.
>
게이트웨이 연결
로 이동합니다.
게이트웨이 삭제
1. 삭제될 게이트웨이 옆에 있는 확인란을 선택합니다.
2. 빨간색 선택항목 삭제 버튼을 선택합니다.
OPC UA® 서버 연결
OPC UA 서버 추가
1.
시스템 설정
2. OPC UA 서버 추가 버튼을 선택합니다.
3. IP 주소, 포트, 태그 및 설명을 입력하고 저장을 선택합니다.
8
>
데이터 소스 구성
> OPC UA
서버
로 이동합니다.
구성
참고 매뉴얼
주의
00809-0115-4541, 개정 DB
참고
Plantweb Insight의 OPC UA 포트는 4880으로 지정되었습니다(이 포트에 대해 OPC UA 서버를 설정
해야 함). Plantweb Insight는 OPC UA 서버에 opc.tcp:// 연결을 사용합니다. 태그와 설명은 설명만을
위해 사용됩니다.
IP 주소 필드는 IP 주소만 승인하며 전체 URL(opc.tcp://를 가정함)을 승인하지 않습니다. 보안 연결
“없음” 및 “익명 로그인 허용”으로 OPC UA 서버를 구성해야 합니다.
OPC UA 서버 편집
1.
시스템 설정
2. 편집할 서버 옆에 있는 버튼을 선택합니다.
3. 정보를 업데이트하고 저장을 선택합니다.
OPC UA 서버 삭제
1. 삭제될 서버 옆에 있는 확인란을 선택합니다.
2. 빨간색 선택항목 삭제 버튼을 선택합니다.
>
데이터 소스 구성
> OPC UA
서버
로 이동합니다.
구성
2018년 10월
3.3.3 이더넷 구성
IP 네트워크 설정을 변경할 때는 주의하십시오. 설정이 누락되거나 잘못 구성되면 애플리케이션에
로그인하기 어려울 수 있습니다. 적용할 적절한 IP 네트워크 설정에 대해서는 네트워크 관리자에게
문의하십시오.
IP 네트워크 설정을 변경하려면:
시스템 설정
1.
2. 정적 IP 주소를 선택합니다.
3. 다음 사항을 입력합니다.
호스트 이름
IP 주소
넷마스크
게이트웨이
>
플랫폼 설정
>
이더넷 통신
으로 이동합니다.
구성
9
구성
2018년 10월
4. 저장을 선택합니다.
3.3.4 플랫폼 설정
참고 매뉴얼
00809-0115-4541, 개정 DB
Plantweb Insight에는 모든 사용자 구성 데이터를 저장하는 시스템 백업 및 복원 기능이 있습니다. 전
체 설치 및 구성 프로세스에서 주기적으로 시스템 백업을 수행하는 것이 가장 좋은 방법입니다.
시스템 백업 저장
1.
시스템 설정
2. 암호구를 만들고 백업 저장 버튼을 선택합니다.
참고
시스템을 이러한 설정으로 복원할 경우 암호구가 필요합니다.
>
플랫폼 설정
>
백업 및 복원
으로 이동합니다.
시스템 복원
1.
시스템 설정
2. 시스템 백업 암호구를 입력합니다.
3. 백업 파일을 찾아보고 설치 버튼을 선택합니다.
>
플랫폼 설정
>
백업 및 복원
으로 이동합니다.
10
구성
참고 매뉴얼
00809-0115-4541, 개정 DB
3.4 애플리케이션 설치
1. 디스크 2를 DVD 드라이브에 삽입합니다.
구성
2018년 10월
2. 웹 인터페이스에서
3.

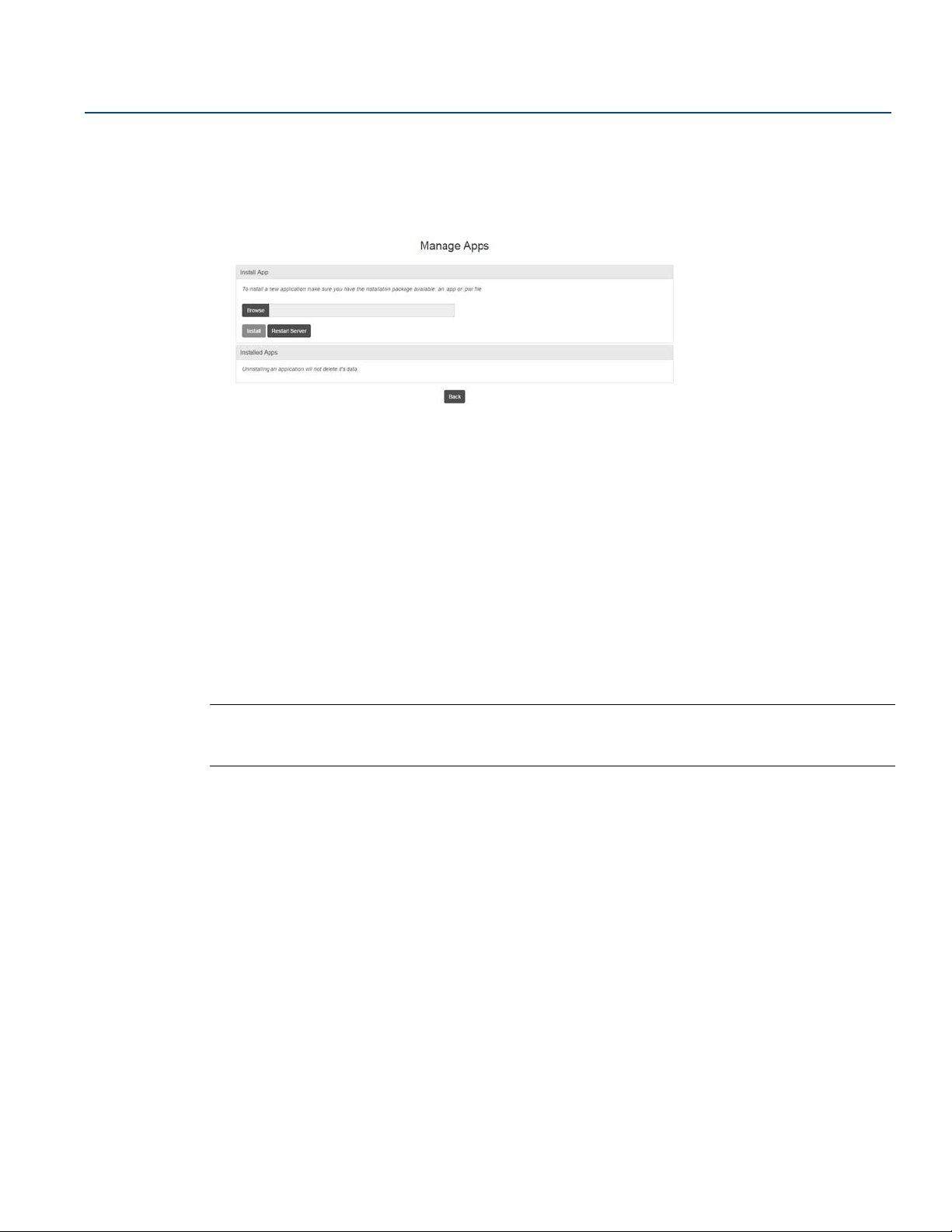

앱 설치
4.
디스크
5. 설치를 선택합니다.
6. 작업 요청 메시지가 나타납니다. 이것이 설치할 마지막 앱인 경우 서버 다시 시작을 선택합니다.
그렇지 않은 경우, 재시작을 선택하고 후속 앱에 대해 3-5단계를 반복합니다.
7.
홈
섹션 아래에서 찾아보기 버튼을 선택합니다.
2로 이동하고 관련 .app 파일을 선택하고 열기를 선택합니다.
으로 이동하면 설치된 앱이 나타납니다.
시스템 설정
3.5 애플리케이션 구성
특정 Plantweb Insight 애플리케이션상에서 일관된 몇 가지 구성 단계가 있습니다. 이러한 단계를 아
래에서 간략하게 설명합니다. 구성에 대한 추가 정보는 특정 부록에서 찾을 수 있습니다.
>
플랫폼 설정
>
애플리케이션 관리
로 이동합니다.
참고
아래에서 언급된 모든 구성은 Plantweb Insight에 특정합니다. 변경 사항은 게이트웨이 또는 장치로
전달되지 않습니다.
3.5.1 전역 설정
각 애플리케이션에는 자산 구성 전에 설정해야 하는 특정 전역 설정이 있습니다. 전역 설정은 모든
자산에 적용됩니다. 이러한 설정은 입력에 사용된 단위(예: 흡입구 압력 단위), 계산에 사용된 단위
(예: 통화) 또는 대시보드에서 추적될 핵심 성과 지표(KPI) (예: 전체 상태 색인)를 포함할 수 있습니다.
3.5.2 자산 추가
자산을 추가하는 두 가지 방법이 있습니다. 아래에서 옵션을 설명합니다. 자산 추가 중 장치 구성이 발
생합니다.
자산 추가
이 방법을 사용하여 단일 자산을 추가합니다.
구성
자산 요약
1.
새 자산 모달
2.
탭으로 이동하고 자산 추가 버튼을 선택합니다.
창에서 모든 정보를 완료하고 저장을 선택합니다(부록에서 필드 설명을 찾을 수 있음).
11
구성
2018년 10월
참고 매뉴얼
00809-0115-4541, 개정 DB
측정 포인트 추가
에머슨 무선 게이트웨이의 무선 장치
애플리케이션에 따라, 드롭다운 목록 또는 검색 기능을 사용하여 무선 장치를 추가할 수 있습니다.
1. 특정 장치가 필요한 애플리케이션(스팀 트랩 애플리케이션)의 경우, 드롭다운 목록을 통해 해당 장
치를 선택하여 장치를 추가할 수 있습니다. 드롭다운 목록은 관련 장치 유형을 가진 모든 장치를 포
함합니다.
2. 일반 측정(압력, 온도, 유량 등)을 가진
애플리케이션의 경우, 다음 절차를 사용하여 무선 장치를 추
가할 수 있습니다.

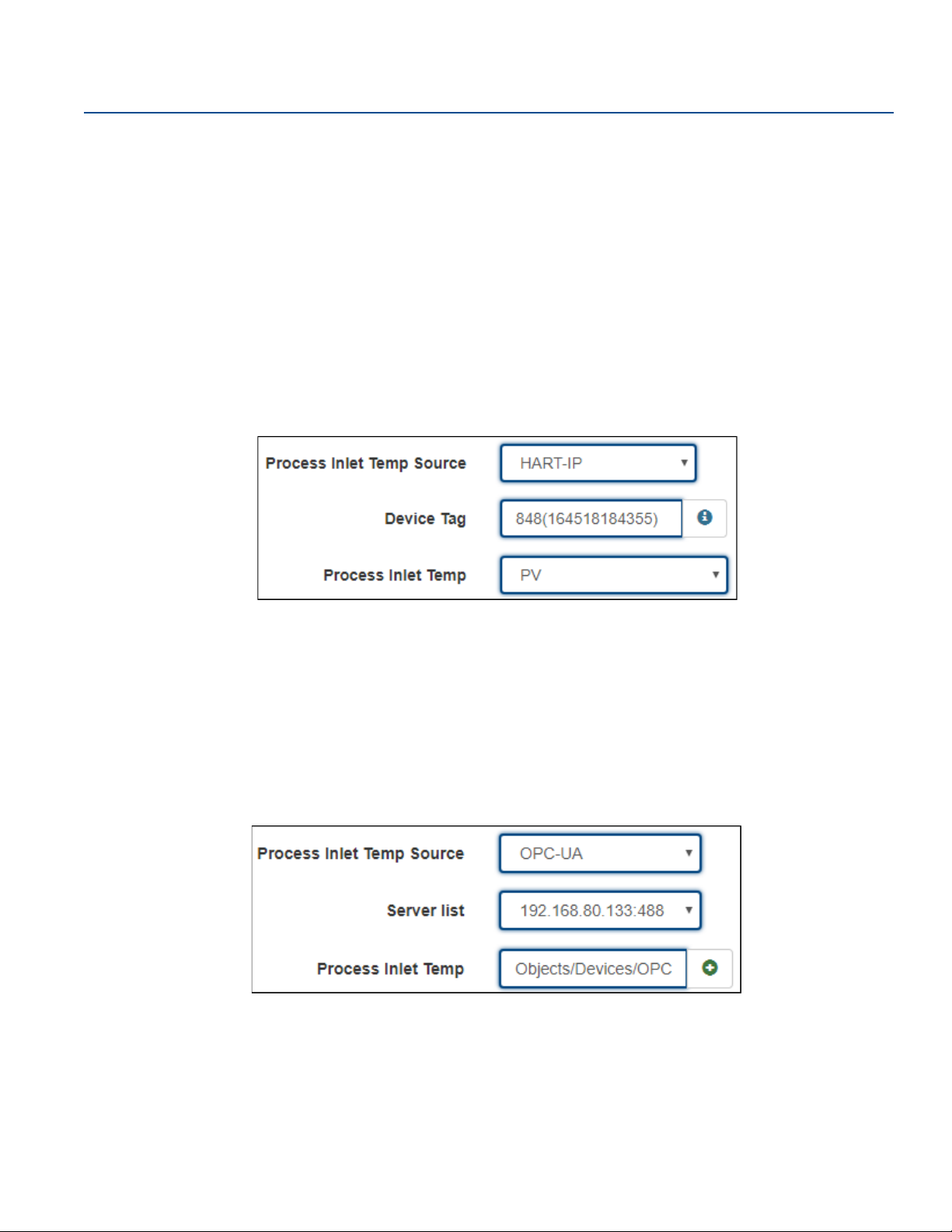

소스 선택: HART-IP
장치 태그 입력을 시작합니다. 몇 자 뒤에, 인식된 장치의 드롭다운 목록이 나타납니다. 적절한
장치를 선택합니다.
적절한 변수(예: PV)를 선택합니다.
OPC-UA 태그
특정 측정 포인트에 대해 OPC-UA 태그를 설정할 수 있습니다.
1. 소스 선택: OPC-UA
2. 적절한 OPC-UA 서버를 선택합니다.
3. 적절한 측정 포인트의 전체 경로를 입력합니다
(예: Objects/Devices/OPC_Server1/3051S/PV).
경로 구분에 정방향 슬래시, “/”를 사용합니다.
전체 경로는 대소문자를 구분합니다.
12
구성
Loading...
