00825-0115-4030, Rev GB
Rosemount™ 2120 레벨 스위치
진동 포크
빠른 시작 가이드
3월 2022
빠른 시작 가이드 3월 2022
목차
가이드 소개..................................................................................................................................3
설치............................................................................................................................................. 5
전기 연결 준비........................................................................................................................... 13
배선 연결 및 전원 공급...............................................................................................................28
구성........................................................................................................................................... 32
작동........................................................................................................................................... 34
2 Rosemount 2120 레벨
스위치
3월 2022 빠른 시작 가이드
1 가이드 소개
이 빠른 시작 가이드는 Rosemount 2120에 대한 기본 지침을 제공합니다. 자
세한 내용은 Rosemount 2120 참고 매뉴얼을 참조하십시오. 설명서와 이 가
이드는 Emerson.com/Rosemount에서 전자 형식으로도 이용할 수 있습니
다.
1.1 안전 메시지
경고
안전 설치 및 정비 지침을 준수하지 않을 경우 사망이나 중상을 초래할 수 있
습니다.
레벨 스위치는 자격 있는 작업자에 의해, 적용 가능한 실행 규칙에 따라 설치
되어야 합니다.
레벨 스위치는 이 설명서에 지정된 대로만 사용하십시오. 그렇게 하지 않으
면 레벨 스위치에서 제공하는 보호 기능이 손상될 수 있습니다.
중량 플랜지 및 확장 포크 길이가 달린 레벨 스위치의 무게는 37lb.(18kg)를
초과할 수 있습니다. 레벨 스위치를 운반, 인양 및 설치하기 전에 위험 평가
를 해야 합니다.
허용되지 않은 상황에서의 수리(예: 구성 요소의 교체 등)는 안전을 위태롭
게 할 수 있습니다.
경고
폭발하는 경우 사망이나 중상을 초래할 수 있습니다.
레벨 스위치의 작동 대기가 올바른 위험 지역 인증과 일치하는지 확인하십
시오.
폭발성 대기에서 휴대용 통신기를 연결하기 전에 본질안전형 또는 비발화성
현장 배선 관행에 따라 기기가 설치되었는지 확인하십시오.
방폭/방염 및 비착화 설치 시, 레벨 스위치에 전원이 공급되면 하우징 커버를
분리하지 마십시오.
방염/방폭 요구사항을 충족하기 위해 하우징 커버를 완전히 결합해야 합니
다.
빠른 시작 가이드
3
빠른 시작 가이드 3월 2022
경고
감전의 경우 사망이나 중상을 초래할 수 있습니다.
리드 및 터미널과 접촉을 피하십시오. 리드선에 존재할 수 있는 고전압은 감
전을 유발할 수 있습니다.
레벨 스위치를 연결하는 동안 레벨 스위치의 전원이 꺼져 있고 다른 모든 외
부 전원에 연결된 라인이 차단되었거나 전원이 끊어졌는지 확인하십시오.
배선이 전류에 적합하고 전압, 온도 및 환경에 대해 절연이 적합한지 확인하
십시오.
경고
프로세스 누출의 경우 사망이나 중상을 초래할 수 있습니다.
레벨 스위치는 주의해서 다루어야 합니다. 프로세스 씰이 손상된 경우, 베셀
(탱크) 또는 파이프에서 가스가 새어 나올 수 있습니다.
경고
물리적 액세스
미승인 작업자는 최종 사용자 설비에 대한 중대한 손상 및/또는 잘못된 구성
을 유발할 수 있습니다. 이것은 의도적 또는 비의도적일 수 있으므로 보호되
어야 합니다.
물리적 보안은 모든 보안 프로그램의 중요한 부분이고 시스템 보호의 기본
입니다. 최종 사용자의 자산을 보호하기 위해 미승인 작업자의 물리적 액세
스를 제한하십시오. 이것은 시설 내에서 사용되는 모든 시스템에 적용됩니
다.
경고
뜨거운 표면
플랜지 및 공정 씰은 높은 프로세스 온도에서 뜨거울 수 있습니다. 정비 전에
충분히 식혀야 합니다.
4 Rosemount 2120 레벨
스위치
A
B
A
B
정상
정상
3월 2022 빠른 시작 가이드
2 설치

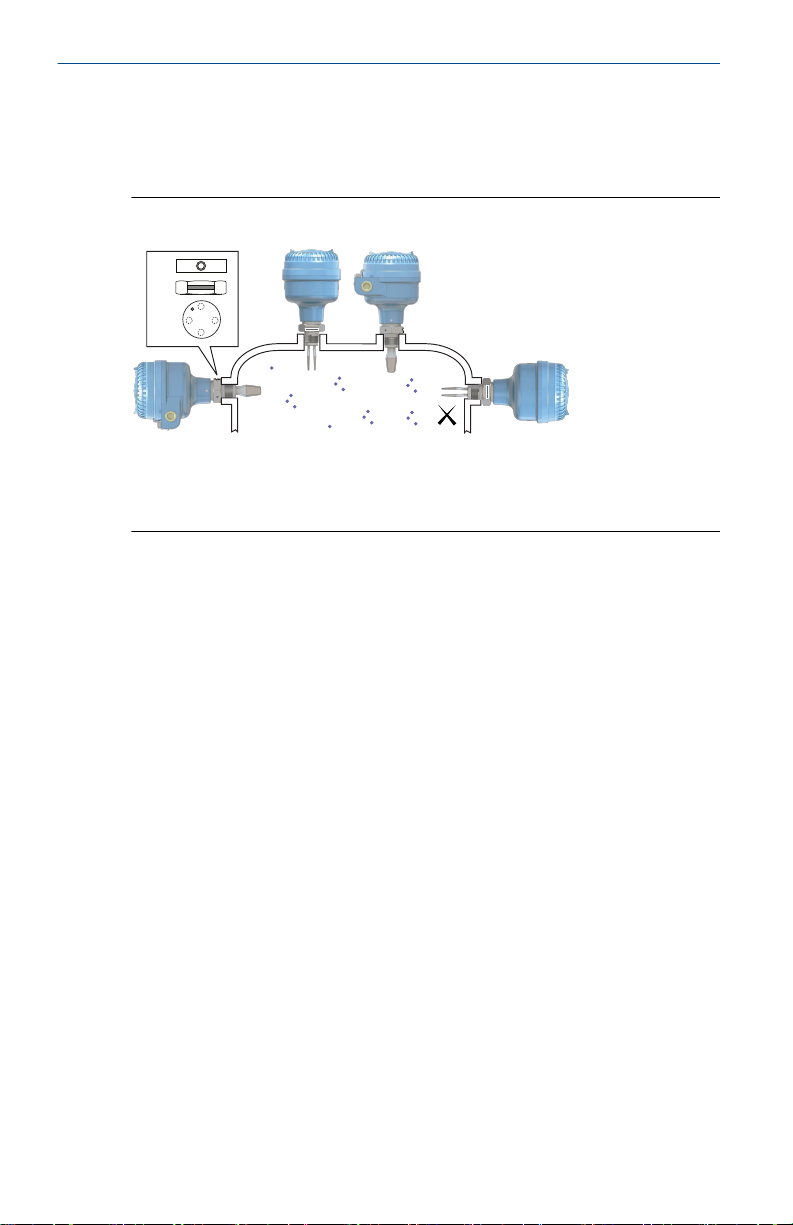

2.1 파이프 설치 시 포크 정렬
홈이나 노치를 지시대로 포지셔닝하면 포크가 올바르게 정렬됩니다(그림
2-1).
그림 2-1: 파이프 설치를 위한 올바른 포크 정렬
빠른 시작 가이드
A.
트리 클램프 공정 연결에는 원형 노치가 있습니다
B.
나사가 있는 공정 연결에는 홈이 있습니다
.
.
5
A
B
C
정상 정상
정상
빠른 시작 가이드 3월 2022
2.2 베셀(탱크) 설치 시 포크 정렬
홈이나 노치를 지시대로 포지셔닝하면 포크가 올바르게 정렬됩니다(그림
2-2).
그림 2-2: 베셀(탱크) 설치를 위한 올바른 포크 정렬
A.
트리 클램프 공정 연결에는 원형 노치가 있습니다
B.
나사가 있는 공정 연결에는 홈이 있습니다
C.
플랜지 공정 연결에는 원형 노치가 있습니다
.
.
.
6 Rosemount 2120 레벨
스위치
3월 2022 빠른 시작 가이드
2.3 나사 버전 장착
2.3.1 나사산 베셀(탱크) 또는 배관 연결
프로시저

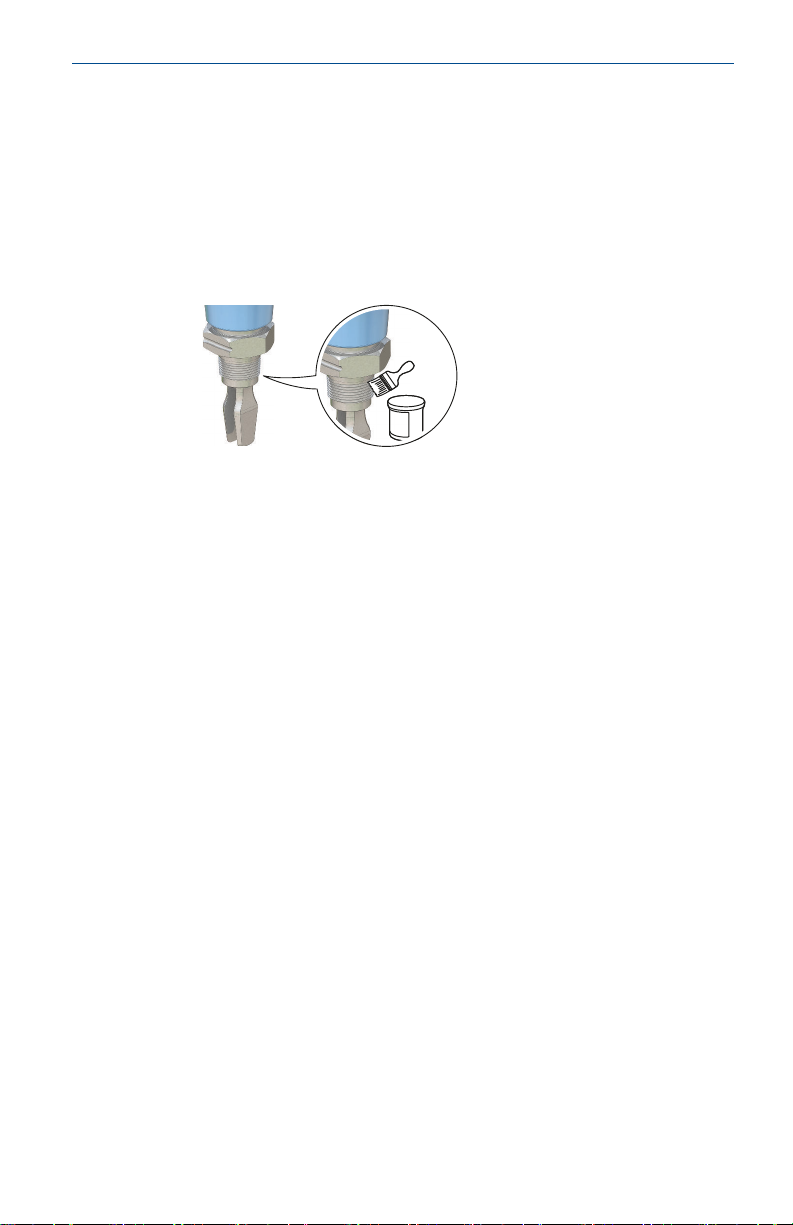

1. 씰 및 나사 보호 현장의 절차에 따라 고착 방지제 또는 PTFE 테이프를
사용하십시오.
가스켓은 BSPP (G) 나사 연결 씰런트로 사용될 수 있습니다.
빠른 시작 가이드
7
A
A
빠른 시작 가이드 3월 2022
2. 레벨 스위치를 프로세스 연결로 고정합니다.
주
육각 나사만 사용하여 조입니다.
그림 2-3: 수직 설치
A. BSPP(G) 나사 연결
그림 2-4: 수평 설치
A. BSPP(G) 나사 연결
가스켓
가스켓
8 Rosemount 2120 레벨
스위치
A
3월 2022 빠른 시작 가이드

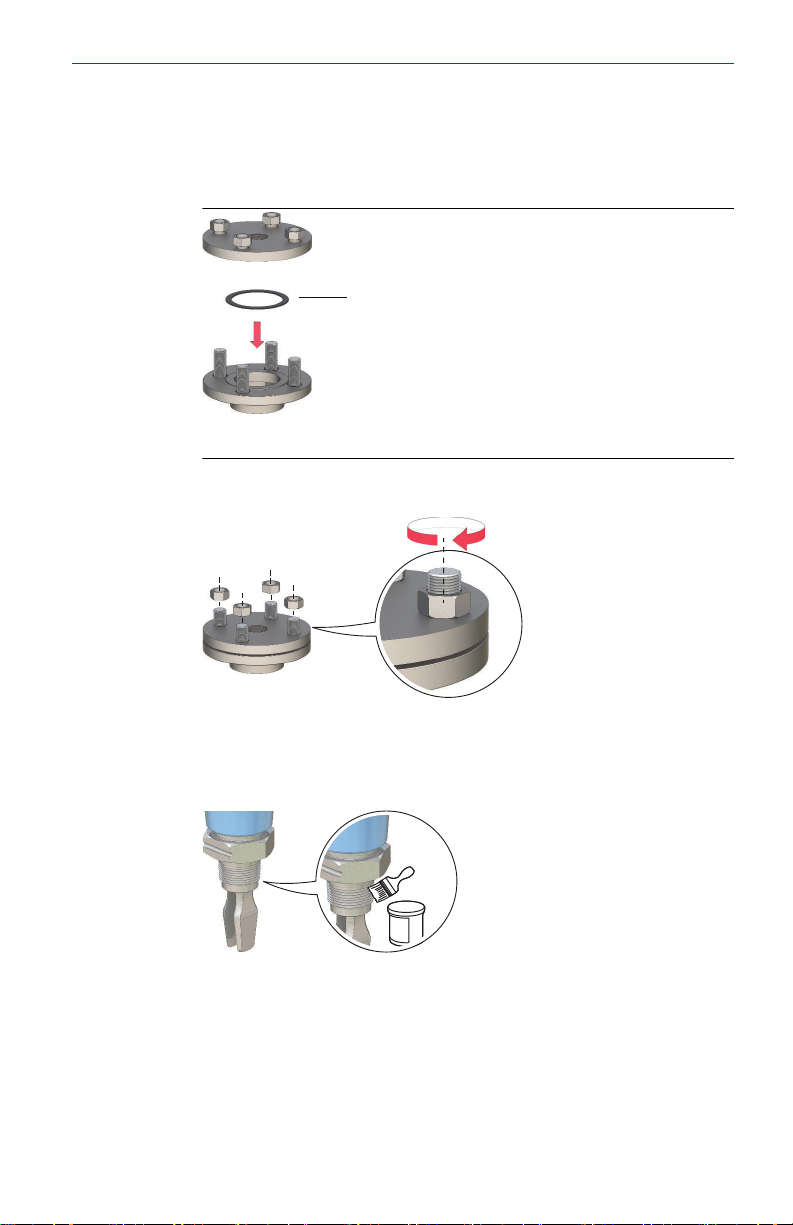

2.3.2 나사형 플랜지 연결
프로시저
1. 베셀(탱크) 노즐 위에 고객에게 제공된 플랜지와 가스켓을 놓습니다.
A.
가스켓(고객 공급
2. 플랜지 및 가스켓에 맞는 충분한 토크로 볼트와 너트를 조입니다.
)
3. 씰 및 나사 보호 현장의 절차에 따라 고착 방지제 또는 PTFE 테이프를
빠른 시작 가이드
사용하십시오.
가스켓은 BSPP (G) 나사 연결 씰런트로 사용될 수 있습니다.
9
A
A
빠른 시작 가이드 3월 2022

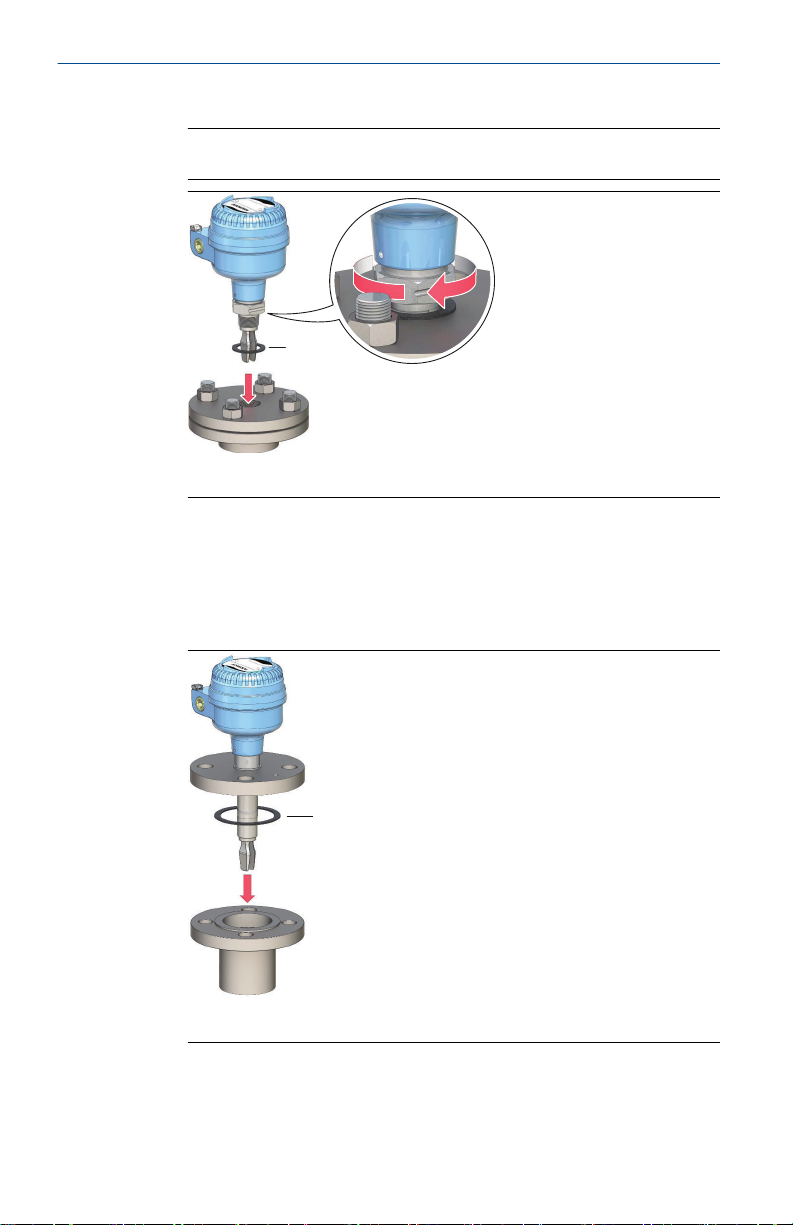

4. 레벨 스위치를 플랜지 나사에 고정합니다.
주
육각 나사만 사용하여 조입니다.
A. BSPP(G) 나사 연결
2.4 플랜지 버전 장착
프로시저
1. 레벨 스위치를 노즐 안으로 낮춥니다.
A.
가스켓(고객 공급
가스켓
)
10 Rosemount 2120 레벨
스위치
A
3월 2022 빠른 시작 가이드

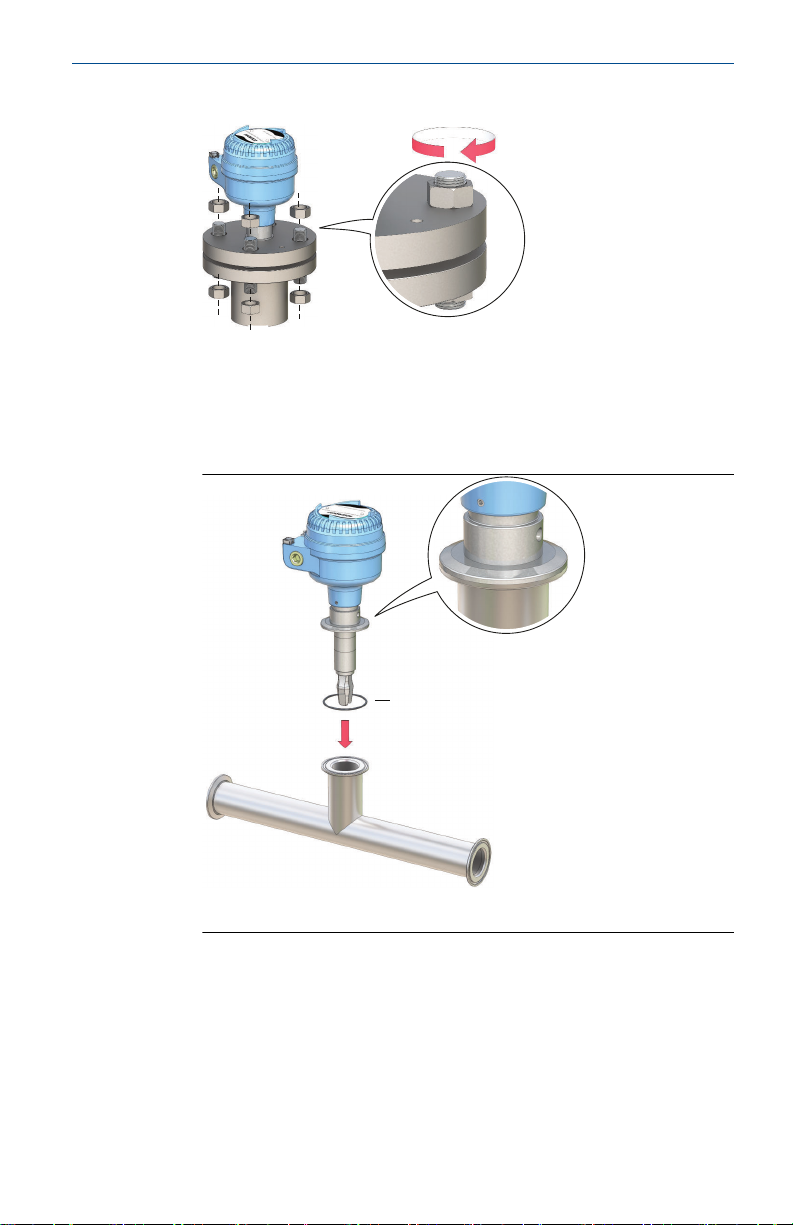

2. 플랜지 및 가스켓에 맞는 충분한 토크로 볼트와 너트를 조입니다.
2.5 트리 클램프 버전 장착
프로시저
1. 레벨 스위치를 플랜지 표면 안으로 낮춥니다.
빠른 시작 가이드
A.씰(트리
클램프와 함께 제공
)
11
