빠른 시작 가이드
00825-0115-4952, Rev GA
6월 2022
Rosemount™ 0085 파이프 클램프 센서 어
셈블리
빠른 시작 가이드 6월 2022
목차
가이드 소개..................................................................................................................................3
Rosemount 0085 파이프 클램프 센서 어셈블리 전개도............................................................... 5
위치 및 방향.................................................................................................................................6
파이프 클램프 센서 설치............................................................................................................11
선택적 액세서리 설치................................................................................................................ 13
로즈마운트 X-well™ 기술 고려사항.............................................................................................15
제품 인증서................................................................................................................................17
적합성 선언................................................................................................................................23
중국 RoHS.................................................................................................................................. 28
사양 ...........................................................................................................................................29
2 Emerson.com/Rosemount
6월 2022 빠른 시작 가이드
1 가이드 소개
이 가이드는 Rosemount 0085 파이프 클램프 센서에 대한 기본적인 지침을
제공합니다. 이것은 구성, 진단, 유지보수, 서비스, 문제 해결, 방폭, 방염 또
는 본질안전(I.S.) 설치에 대한 지침은 제공하지 않습니다. Emerson.com/
Rosemount를 참조하십시오.
Rosemount 0085 센서를 주문하여 온도 트랜스미터에 조립한 경우, 구성 및
위험 위치 인증에 대한 자세한 내용은 해당 빠른 시작 가이드를 참조하십시
오.
1.1
안전 메시지
경고
물리적 액세스
미승인 작업자는 최종 사용자 설비에 대한 중대한 손상 및/또는 잘못된 구성
을 유발할 수 있습니다. 이것은 의도적 또는 비의도적일 수 있으므로 보호되
어야 합니다.
물리적 보안은 모든 보안 프로그램의 중요한 부분이고 시스템 보호의 기본
입니다. 최종 사용자의 자산을 보호하기 위해 미승인 작업자의 물리적 액세
스를 제한하십시오. 이것은 시설 내에서 사용되는 모든 시스템에 적용됩니
다.
경고
도관/케이블 도입부
달리 표시되지 않는 한, 하우징 인클로저의 도관/케이블 입구는 ½ NPT 형식
을 사용합니다. 이러한 입구를 닫을 때는 호환 가능한 나사산 형식의 플러그,
어댑터, 글랜드 또는 도관만 사용하십시오.
M20 표시 항목은 M20 x 1.5 스레드 형식입니다. 도관 입구가 여러 개인 갖춘
장치에서 모든 입구는 동일한 나사산 형식을 갖게 됩니다.
위험 지역에 설치할 때는 케이블/도관 입구용으로 명시되어 있거나 Ex 인증
된 플러그, 글랜드 또는 어댑터만 사용하십시오.
빠른 시작 가이드
3
빠른 시작 가이드 6월 2022
경고
이 빠른 시작 가이드 문서의 제품 인증서 섹션을 참조하십시오.
4 Emerson.com/Rosemount
A
B
C
D
E
F
G
H
6월 2022 빠른 시작 가이드
2 Rosemount 0085 파이프 클램프 센서 어셈블리
전개도
A.
트랜스미터
B.
스프링 장착 어댑터가 있는 센서
C.
확장의 니플 유니온
D.
빠른 시작 가이드
너트
E. O-
링
F.
설치 하드웨어
G.
부식 방지 인레이(선택사항
파이프 클램프
H.
)
5
빠른 시작 가이드 6월 2022
3 위치 및 방향
• 파이프 클램프 센서는 프로세스 매체가 파이프 벽 내부와 접촉하는 파이
프의 외부 구간에 장착해야 합니다.
• 파이프 표면에 잔해가 없도록 해야 합니다.
• 파이프 클램프 센서는 설치 후 회전 이동이 없도록 고정 위치에 장착되어
야 합니다.
• 방진방수를 보장하기 위해 Rosemount 0085 파이프 클램프 센서의 너트
를 2lbf의 토크로 조여 밀봉이 되도록 O-링을 압축할 수 있습니다. 센서와
확장의 니플 유니온을 제거하여 너트에 접근하여 조일 수 있습니다. 각
부품의 위치는 Rosemount 0085 파이프 클램프 센서 어셈블리 전개도을
참조하십시오.
6 Emerson.com/Rosemount
360°
Recommended
Zone
6월 2022 빠른 시작 가이드
3.1 수평 방향
Rosemount 0085 파이프 클램프 센서는 전체 파이프 흐름 응용 분야에 따라
어떤 방향으로도 장착할 수 있지만, 모범 사례는 파이프의 상부 절반에 파이
프 클램프 센서를 장착하는 것입니다.
그림 3-1: 수평 방향
전체 파이프 흐름 부분 파이프 흐름
빠른 시작 가이드
7
360°
빠른 시작 가이드 6월 2022
3.2 수직 방향
파이프 클램프 센서는 파이프 둘레의 어느 위치에나 설치할 수 있습니다.

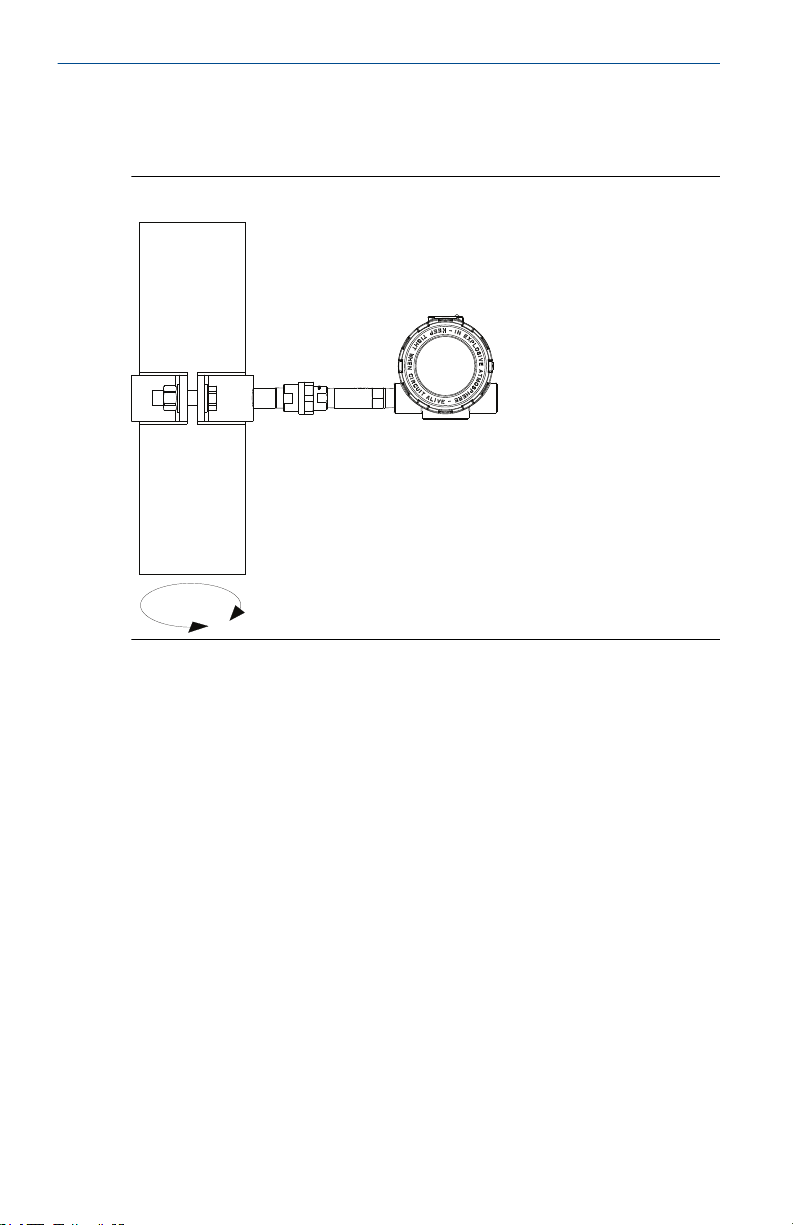

그림 3-2: 수직 방향
8 Emerson.com/Rosemount
6월 2022 빠른 시작 가이드
3.3 특별 고려사항
대부분의 상황에서는 Rosemount 0085 파이프 클램프 센서를 직접 마운트
구성으로 장착할 수 있습니다. 프로세스에서 나오는 열은 파이프 클램프 센
서에서 트랜스미터 하우징으로 전달되므로, 예상 프로세스 온도가 사양 한
계에 근접하거나 초과할 경우, 원격 마운트 구성을 사용하여 프로세스에서
트랜스미터를 분리할 것을 고려하십시오. 온도 효과는 해당 트랜스미터 참
조 설명서를 참조하십시오.
그림 3-3: 원격 마운트 구성에서 파이프 클램프 센서 어셈블리
외부 안테나가 장착된 무선 트랜스미터는 다중 안테나 구성을 허용합니다.
모든 무선 트랜스미터는 다른 장치와 통신이 잘 되도록 대형 구조물이나 건
물에서 적절하게 3ft.(1m) 떨어져야 합니다. 외부 안테나가 장착된 무선 트랜
스미터는 수직으로 똑바로 또는 뒤집어서 배치되어야 합니다.
빠른 시작 가이드
9
빠른 시작 가이드 6월 2022
그림 3-4: 무선 트랜스미터 방향
10 Emerson.com/Rosemount
