빠른 시작 가이드
00825-0315-4408, Rev BB
2월 2020년
로즈마운트™ 5408 및 5408:SIS 레벨 트랜
스미터
파라볼릭 안테나
빠른 시작 가이드 2월 2020년
목차
가이드 소개..................................................................................................................................3
승인 유형 선택............................................................................................................................. 5
파라볼릭 안테나의 구성요소....................................................................................................... 6
트랜스미터 장착.......................................................................................................................... 8
안테나의 기울기 조정................................................................................................................ 22
공기 퍼징 연결........................................................................................................................... 25
디스플레이 방향 조정(선택 사항).............................................................................................. 27
전기 연결 준비........................................................................................................................... 28
배선 연결 및 전원 공급...............................................................................................................35
안내 설정을 사용하여 트랜스미터 구성..................................................................................... 39
2
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터
2월 2020년 빠른 시작 가이드
1 가이드 소개
이 빠른 시작 가이드는 로즈마운트 5408 및 5408:SIS 레벨 트랜스미터의 기
본 지침입니다. 자세한 내용은 HART®를 사용하는 로즈마운트 5408 및
5408:SIS 참고 매뉴얼 및 FOUNDATION™ Fieldbus를 사용하는 로즈마운트 5408
참고 매뉴얼을 참조하십시오. 매뉴얼과 이 가이드는 Emerson.com/
Rosemount에서 전자적으로도 이용할 수 있습니다.
경고
안전 설치 및 정비 지침을 준수하지 않을 경우 사망이나 중상을 초래할 수 있
습니다.
• 트랜스미터는 자격 있는 작업자에 의해, 적용 가능한 실행 규칙에 따라
설치되어야 합니다.
• 설비는 이 매뉴얼에 지정된 대로만 사용하십시오. 그렇게 하지 않으면 설
비에서 제공하는 보호 장구가 손상될 수 있습니다.
• 위험 지역에 설치하는 경우, 로즈마운트 5408 및 5408:SIS 제품 인증서
문서 및 시스템 제어 도면(D7000002-885)에 따라 트랜스 미터를 설치해
야 합니다.
• 허용되지 않은 상황에서의 수리(예: 구성 요소의 교체 등)는 안전을 위태
롭게 할 수 있습니다.
폭발하는 경우 사망이나 중상을 초래할 수 있습니다.
• 트랜스미터의 작동 대기가 올바른 위험 지역 인증과 일치하는지 확인하
십시오.
• 폭발성 대기에서 휴대용 통신기를 연결하기 전에 본질안전형 또는 비발
화성 현장 배선 관행에 따라 기기가 설치되었는지 확인하십시오.
• 방폭/방염 및 비발화성/유형 n 설치 시 장치에 전원이 공급되면 트랜스미
터 커버를 분리하지 마십시오.
• 방폭/방염 요구 사항을 충족하기 위해 두 개의 트랜스미터 커버를 완전
히 결합해야 합니다.
감전의 경우 사망이나 중상을 초래할 수 있습니다.
• 방폭/방염 및 비발화성/유형 n 설치 시 리드 및 터미널과 접촉을 피하십
시오. 리드에 남아 있을 수 있는 고전압으로 인해 감전될 수 있습니다.
• 트랜스미터를 연결하는 동안 트랜스미터의 주 전원이 꺼져 있고 다른 모
든 외부 전원에 연결된 라인이 차단되었거나 전원이 끊어졌는지 확인하
십시오.
빠른 시작 가이드
3
빠른 시작 가이드 2월 2020년
경고
공정 누출의 경우 사망이나 중상을 초래할 수 있습니다.
• 트랜스미터는 신중하게 취급되어야 합니다. 공정 씰이 손상된 경우, 탱
크에서 가스가 새어 나올 수 있습니다.
경고
물리적 액세스
미승인 작업자는 최종 사용자 설비에 대한 중대한 손상 및/또는 잘못된 구성
을 유발할 수 있습니다. 이것은 의도적 또는 비의도적일 수 있으므로 보호되
어야 합니다.
물리적 보안은 모든 보안 프로그램의 중요한 부분이고 시스템 보호의 기본
입니다. 최종 사용자의 자산을 보호하기 위해 미승인 작업자의 물리적 액세
스를 제한하십시오. 이는 시설 내에서 사용되는 모든 시스템에 적용됩니다.
경고
뜨거운 표면
플랜지 및 공정 씰은 높은 프로세스 온도에서 뜨거울 수 있습니다. 정비 전에
충분히 식혀야 합니다.
4
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터
2월 2020년 빠른 시작 가이드
2 승인 유형 선택
여러 가지 승인 유형이 레이블로 지정된 위험 지역 트랜스미터의 경우:
프로시저
선택한 승인 유형의 확인란을 영구적으로 선택합니다.

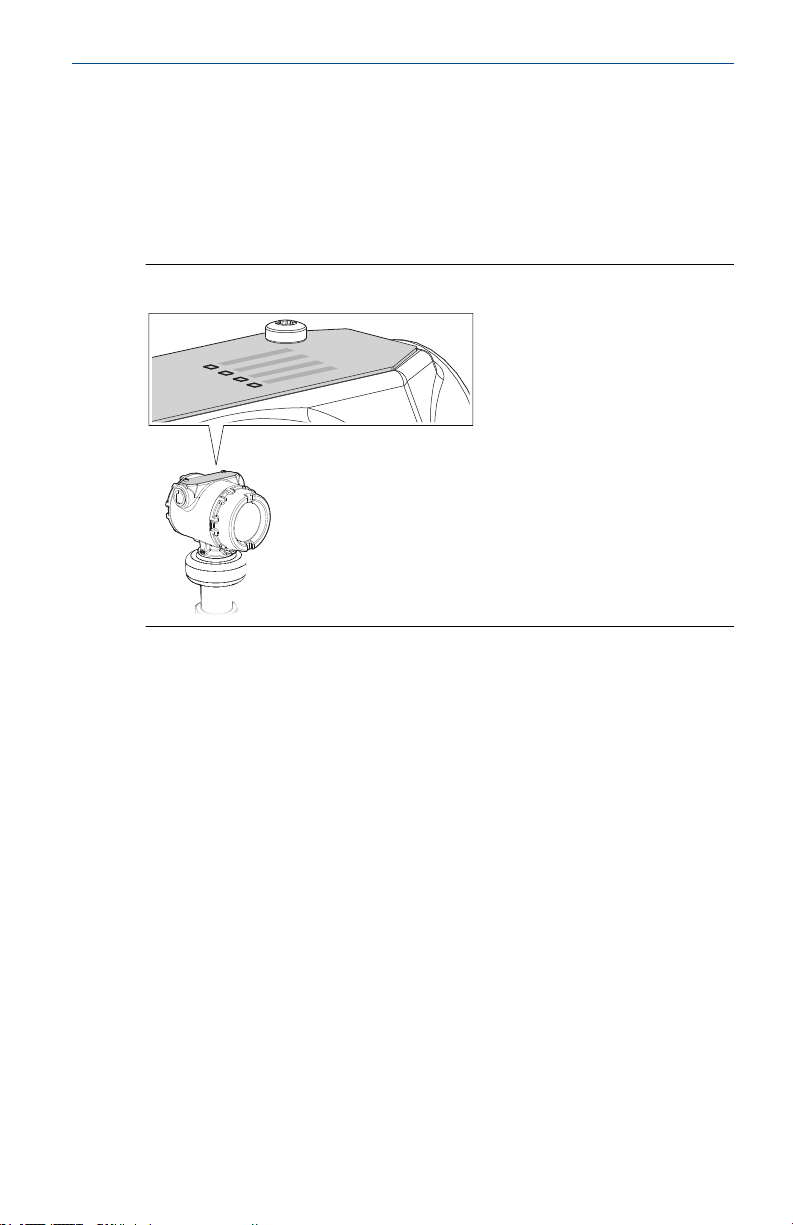

그림 2-1: 여러 승인 유형이 있는 레이블
빠른 시작 가이드
5
2x
[
(
[
*
[
'
[
&
[
%
[
$
[
)
빠른 시작 가이드 2월 2020년
3 파라볼릭 안테나의 구성요소
3.1 나사 버전의 구성요소
그림 3-1: 구성요소
A.
안테나
B.
퍼지 플러그 키트
C.
나사 슬리브
D. M20
E.
F.볼
G. O-
6
어댑터
잠금 너트
조인트가 있는 안테나 어댑터
링
BSPP(G) 3½
인치
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터
[
(
[
.
[
)
[
*
[
/
[
,
[
-
[
'
[
&
[
%
[
$
[
+
2월 2020년 빠른 시작 가이드
3.2 용접형 버전의 구성요소

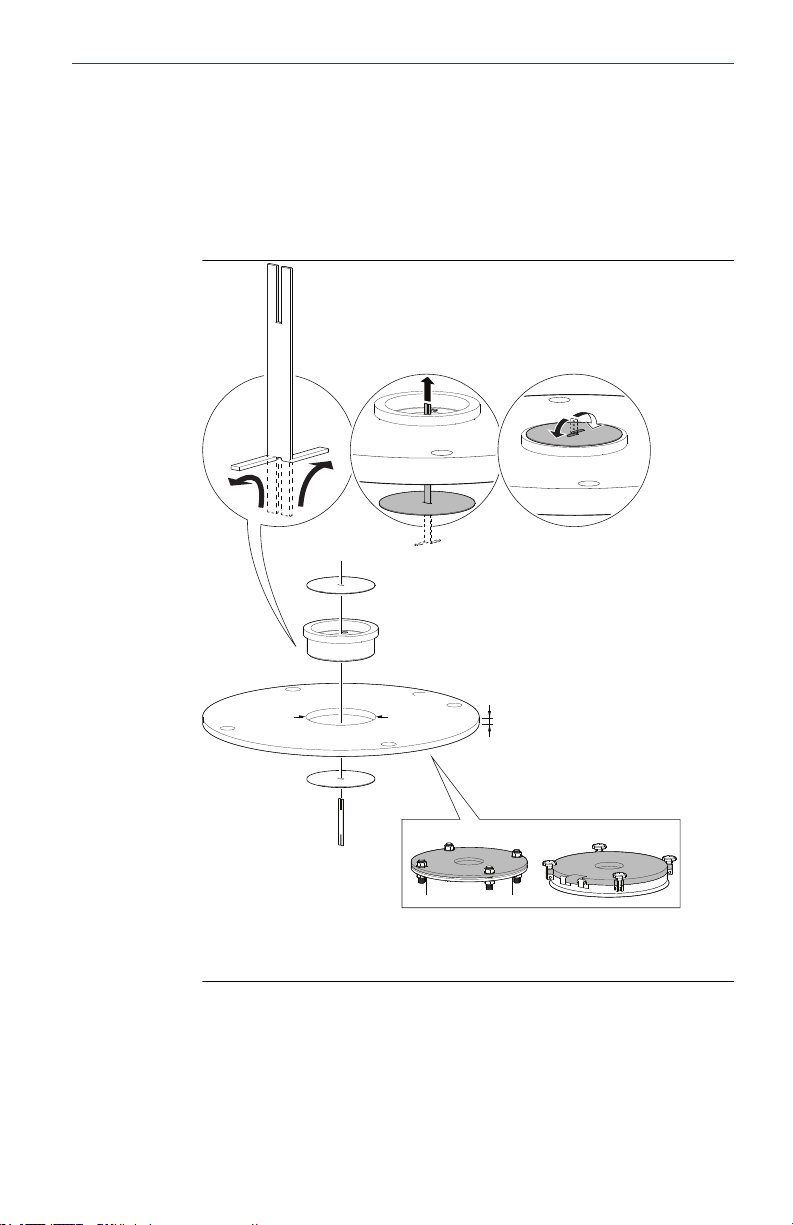

그림 3-2: 구성요소
빠른 시작 가이드
A.
안테나
B.
퍼지 플러그 키트
C.
나사 슬리브
D. M20
E.
F.
G. OH.
K.
L.볼
어댑터
용접 보호 플레이트
플랜지 볼
링
클램프 플랜지
I.
와셔
J. M8
나사
용접 보호 바
조인트
7
빠른 시작 가이드 2월 2020년
4 트랜스미터 장착
4.1 플랜지 버전 장착
프로시저

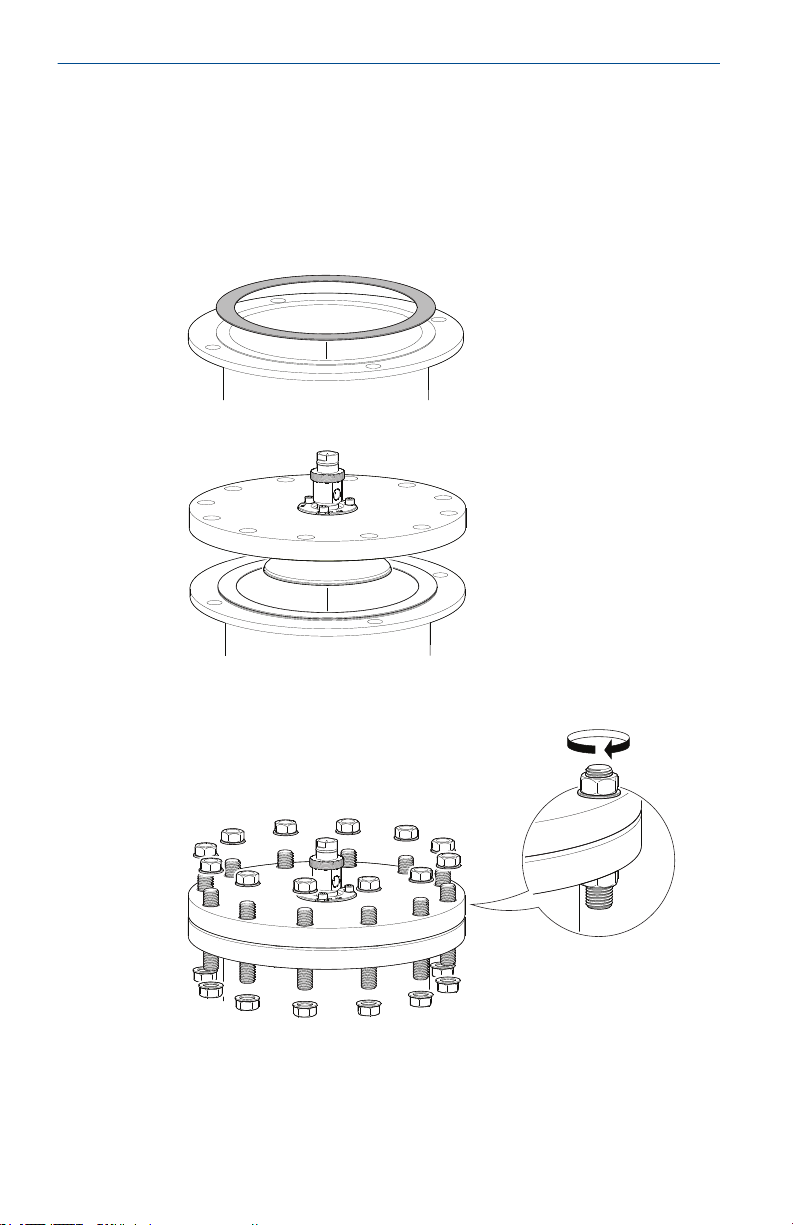

1. 탱크 플랜지에 적합한 가스켓을 배치합니다.
2. 플랜지 및 안테나 어셈블리를 노즐 안으로 낮춥니다.
3. 선택한 플랜지 및 가스켓에 맞는 충분한 토크로 볼트와 너트를 조입
니다.
다음에 수행할 작업
1. 안테나의 기울기를 조정합니다(안테나의 기울기 조정 참조).
8
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터
%
$
2월 2020년 빠른 시작 가이드
2. 공기 퍼징 시스템을 연결합니다(공기 퍼징 연결 참조).
4.2 나사 버전 장착
프로시저
1. 잠금 너트를 제거합니다.
2. O-링을 장착합니다.
3. 안테나를 어댑터를 플랜지/맨홀 커버에 올립니다. 안테나 어댑터가
플랜지/맨홀 커버에 꽉 맞는지 확인합니다.
빠른 시작 가이드
A. Ø 3.98 ± 0.02인치(Ø 101 ± 0.6mm) 또는 G 3½
B.
최대
0.59인치(15mm)
인치
9
빠른 시작 가이드 2월 2020년

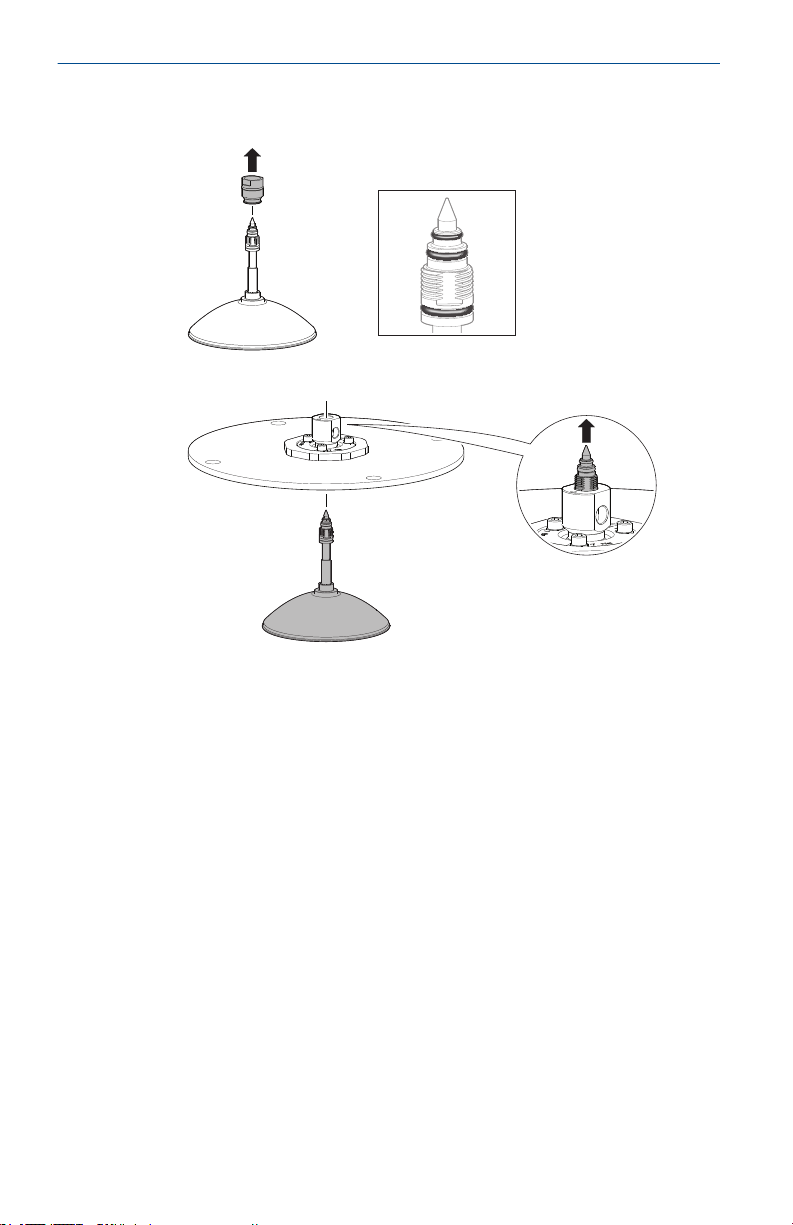

4. M20 어댑터를 제거하고 O-링에 손상이나 오염물질이 없는지 육안으
로 확인합니다.
5. 안테나를 조심스럽게 삽입합니다.
10
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터
27mm
토크 180in-lb(20N-m)
H2mm
토크 5in-lb(0.5N-m)
2월 2020년 빠른 시작 가이드
6. 안테나를 고정합니다.
7. 고정 나사를 조입니다.
8. 탱크 플랜지에 적합한 가스켓을 배치합니다.
빠른 시작 가이드
11
빠른 시작 가이드 2월 2020년

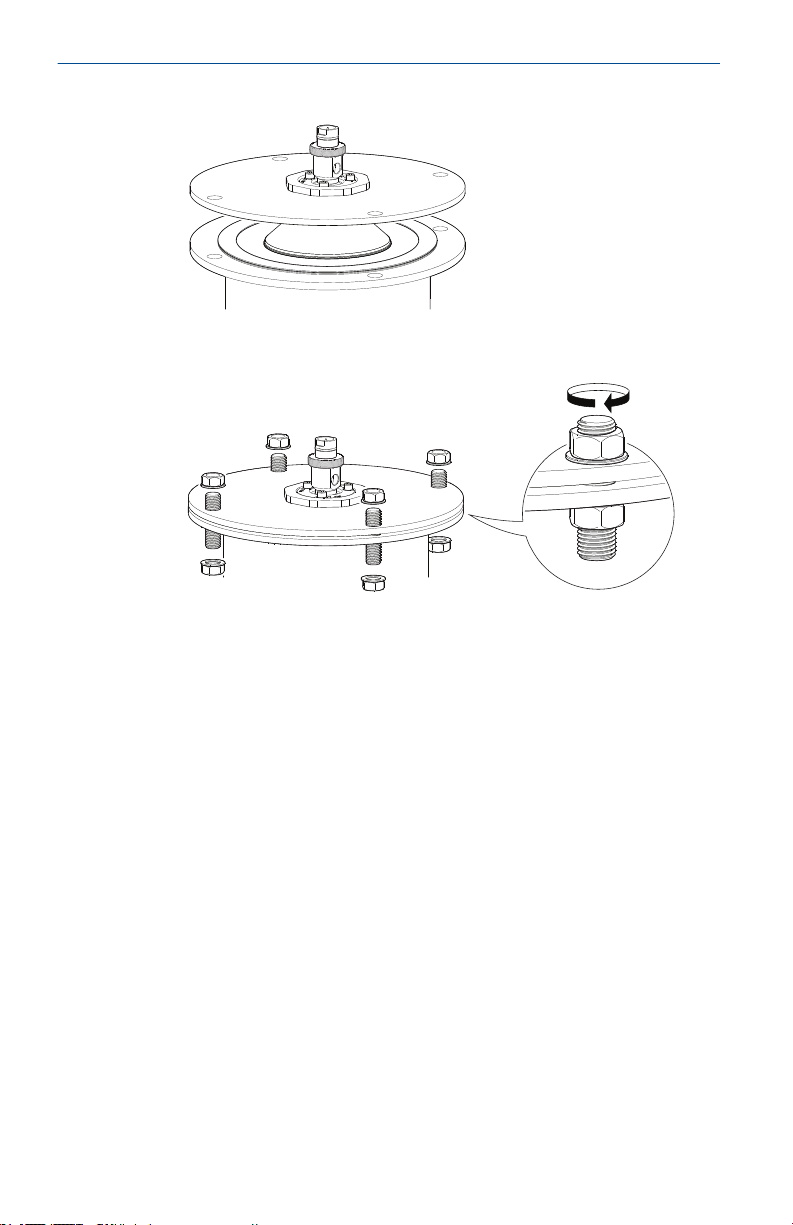

9. 안테나 어셈블리를 탱크 안으로 낮춥니다.
10. 선택한 플랜지 및 가스켓에 맞는 충분한 토크로 볼트와 너트를 조입
니다.
12
다음에 수행할 작업
1. 안테나의 기울기를 조정합니다(안테나의 기울기 조정 참조).
2. 공기 퍼징 시스템을 연결합니다(공기 퍼징 연결 참조).
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터
%
$
2월 2020년 빠른 시작 가이드
4.3 용접 버전 장착
프로시저
1. 보호 플레이트를 플랜지/맨홀 커버에 장착합니다. 이러한 플레이트
는 용접하는 동안 플랜지 볼의 내부 표면을 분진과 스파크로부터 보
호합니다.
빠른 시작 가이드
A. Ø 3.94 ± 0.02인치(Ø 100 ± 0.5mm)
B.
최대
1.18인치(30mm)
13
빠른 시작 가이드 2월 2020년

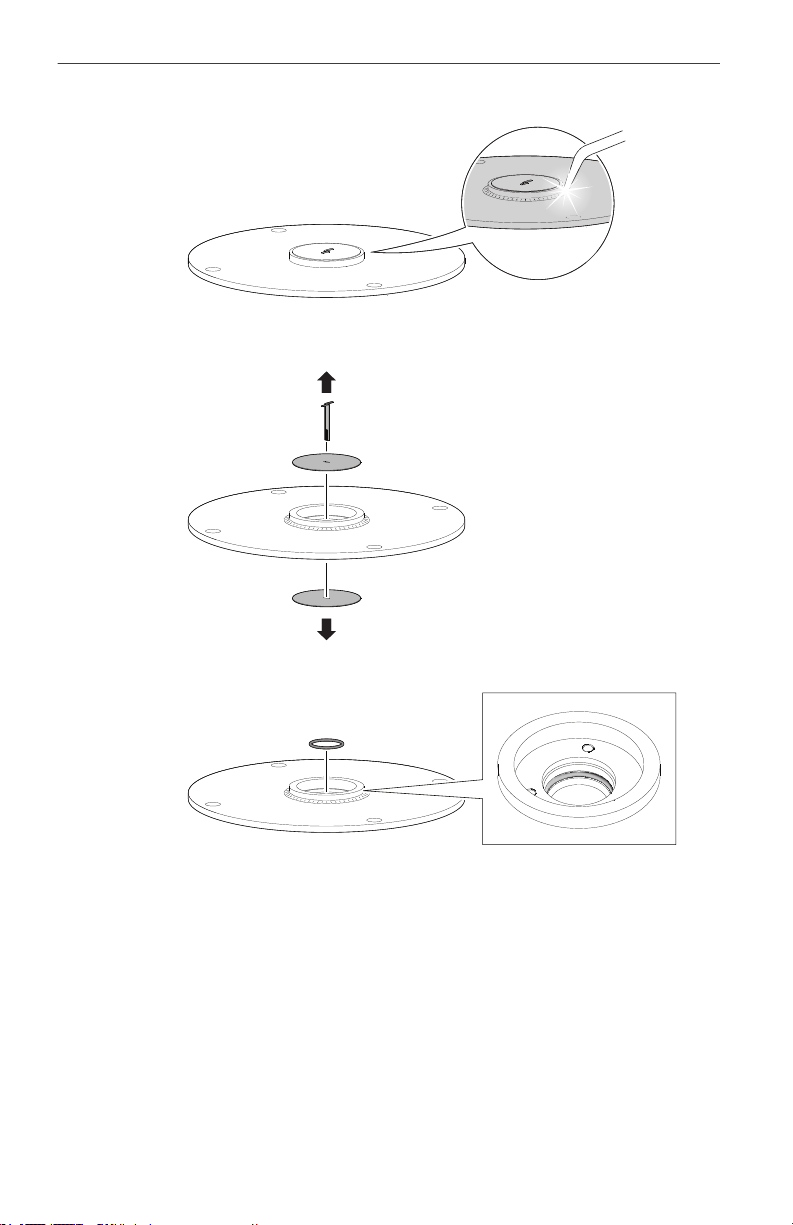

2. 플랜지 볼을 용접합니다.
3. 보호 플레이트를 제거하고 플랜지 볼의 내부 표면에 손상이나 오염
물질이 없는지 육안으로 확인합니다.
14
4. O-링을 장착합니다.
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터
