빠른 설치 가이드
00825-0115-4750, Rev DC
Rosemount™ 8750W 전자 유량계 센서
5 2019
빠른 설치 가이드 5 2019
1 취급 및 리프팅 시 안전
경고
부상이나 장비 손상의 위험을 줄이기 위해서는 모든 리프팅 및 취급 지침을
준수하십시오.
• 손상 방지를 위해 주의 깊게 취급하십시오. 설치 위치로 운송할 경우 가
능한 최초 제공된 제품 상자에 넣어 운송하십시오.
• PTFE 라이너가 적용된 센서에는 기계적 손상 및 일반 임의 변형에서 보호
하기 위한 커버가 함께 제공됩니다. 이 커버는 설치 직전에 제거하십시
오.
• 배송 플러그는 연결하고 밀폐할 준비가 될 때까지 도관 포트에 꽂아 두십
시오. 수분 침투를 방지하기 위한 적절한 조치를 취해야 합니다.
• 센서는 파이프라인으로 지지되어야 합니다. 센서 파이프라인의 유입구
와 유출구 모두에 파이프 지지대를 적용하는 것이 좋습니다. 센서에 다른
지지대가 부착되지 않아야 합니다.
• 보안경과 안전화를 포함하여 적절한 PPE(개인 보호 장비)를 사용하십시
오.
• 계기를 들어 올릴 때 전자부 하우징 또는 정션박스를 잡지 마십시오.
• 취급 시 센서 라이너가 쉽게 손상될 수 있습니다. 들어 올리거나 힘을 가
하기 위해 센서 안쪽에 무언가를 넣는 일이 없도록 주의하십시오. 라이너
가 손상될 경우 센서를 사용하지 못할 수 있습니다.
• 장치를 높은 곳에서 떨어뜨리지 마십시오.
2 Rosemount™ 8750W 전자
유량계 센서
5 2019 빠른 설치 가이드
1.1 리프팅 러그
경고
전자 유량계를 운반하고 설치 위치에 내려놓을 때는 취급 시 각 플랜지의 리
프팅 러그(제공되는 경우)를 사용하십시오. 리프팅 러그가 제공되지 않은 경
우에는 하우징 양쪽에 리프팅 슬링을 사용하여 전자 유량계를 지지해야 합
니다.
• 표준 압력 3인치 ~ 48인치의 플랜지 전자 유량계에는 리프팅 러그가 함
께 제공됩니다.
그림 1-1: 리프팅 러그를 사용하는 경우와 그렇지 않은 경우의 리프팅 예
A.
B.
빠른 설치 가이드
리프팅 러그를 사용하지 않는 경우
리프팅 러그를 사용하는 경우
3
빠른 설치 가이드 5 2019
2 소개
본 문서에서는 Rosemount 8750W 전자 유량계 센서의 기본 설치 지침을 제
공합니다.
• 트랜스미터 설치 지침에 대해서는 해당 문서를 참조하십시오.
제품 모델 번호 문서 번호
8750WDMTxAxxx/8750WDMRxAxxx 00825-01xx-4444
8750WDMTxFxxx/8750WDMRxFxxx 00825-05xx-4444
8750WDMTxMxxx/8750WDMRxMxxx 00825-04xx-4444
8750WDMWxAxxx 00825-01xx-4445
8750WDMWxFxxx 00825-05xx-4445
8750WDMWxMxxx 00825-04xx-4445
8750WDEWxAxxx 00825-01xx-4664
(1)
문서 번호의 두 번째 세그먼트에 있는
참조
.
"xx"는
언어를 나타냅니다. 표
표 2-1: 문서 언어 코드
(1)
2-1
코드 언어
00 영어
02 이탈리아어
03 프랑스어
05 독일어
06 중국어(간체)
07 러시아어
09 스페인어
15 한국어
22 포르투갈어(브라질)
• 추가적인 설치 정보, 구성, 유지보수 및 문제 해결에 대해서는 해당 참고
매뉴얼을 참조하십시오.
모든 사용자 문서는 www.emerson.com에서 찾을 수 있습니다. 자세한 연락
처 정보는 Emerson 유량 고객 서비스를 참조하십시오.
4 Rosemount™ 8750W 전자
유량계 센서
5 2019 빠른 설치 가이드
2.1 반품 정책
장비 반품 시 Emerson에서 정한 절차를 따라야 합니다. 해당 절차는 교통/운
송 관련 정부 기관의 법적 규정을 준수하고 Emerson 직원의 근무 환경 안전
을 도모하기 위한 것입니다. 이러한 Emerson 절차를 따르지 않으면 장비 반
송이 거부됩니다.
빠른 설치 가이드
5
빠른 설치 가이드 5 2019
2.2 Emerson 유량 고객 서비스
이메일:
• 글로벌: flow.support@emerson.com
• 아시아 태평양: APflow.support@emerson.com
전화 번호:
북/남미 유럽 및 중동 아시아 태평양
미국
캐나다
멕시코
아르헨티나
브라질
베네수엘라
800 522 6277
+1 303 527
5200
+41 (0) 41
7686 111
+54 11 4837
7000
+55 15 3413
8000
+58 26 1731
3446
영국
네덜란드
프랑스
독일
이탈리아
중부/동부 유
럽
러시아/CIS
이집트
오만
카타르
쿠웨이트
남아프리카
사우디아라비
아
아랍에미리트
0870 240
1978
+31 (0) 704
136 666
0800 917 901
0800 182
5347
8008 77334
+41 (0) 41
7686 111
+7 495 981
9811
0800 000
0015
800 70101
431 0044
663 299 01
800 991 390
800 844 9564
800 0444
0684
호주
뉴질랜드
인도
파키스탄
중국
일본
대한민국
싱가포르
태국
말레이시아
800 158 727
099 128 804
800 440 1468
888 550 2682
+86 21 2892
9000
+81 3 5769
6803
+82 31 8034
0000
+65 6 777
8211
001 800 441
6426
800 814 008
6 Rosemount™ 8750W 전자
유량계 센서
5 2019 빠른 설치 가이드
3 위치 및 배치
3.1 환경 고려사항
트랜스미터의 최대 수명을 보장하기 위해 극한 온도나 과도한 진동을 피하
십시오. 일반적인 문제 영역에는 다음이 포함됩니다.
• 진동이 심한 라인에 일체형 트랜스미터가 설치된 경우
• 직사광선에 노출되는 열대 지방/사막에 설치된 경우
• 북극 기후 지역에서 외부에 설치된 경우
분리형 트랜스미터는 제어실에 설치하여 혹한 환경에서 전자부를 보호하고,
설정이나 서비스 업무를 용이하게 할 수 있습니다.
빠른 설치 가이드
7
빠른 설치 가이드 5 2019
3.2 업스트림 및 다운스트림 배관
다양한 프로세스 조건에 따라 지정된 정밀도를 보장하기 위해 전극면에서
업스트림으로 직관부 직경의 최소 5배, 그리고 다운스트림으로 직관부 직경
의 2배 위치에 센서를 설치합니다.

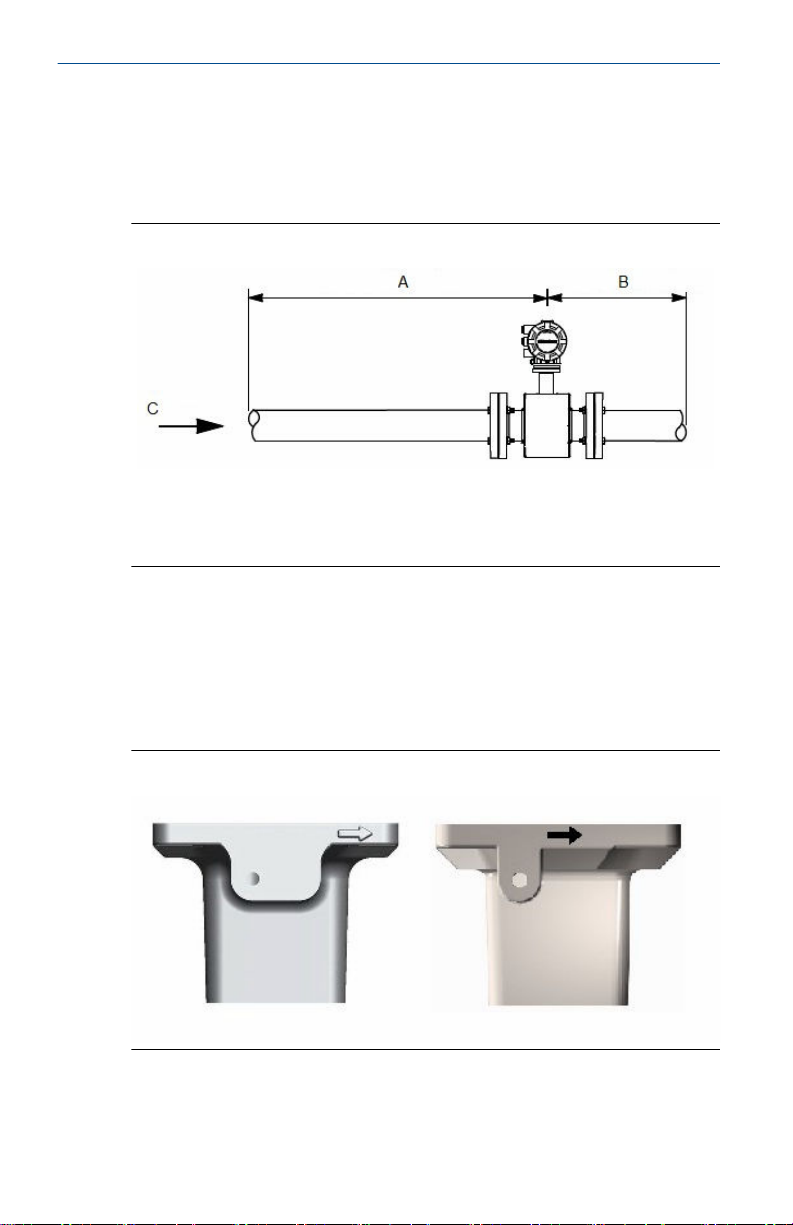

그림 3-1: 업스트림 및 다운스트림 직관부 직경
A.
파이프 직경 5배(업스트림
B.
파이프 직경 2배(다운스트림
C.
유량 방향
업스트림 및 다운스트림 직관부를 짧게 하는 것도 가능하나, 직관 거리가 줄
어든 설치에서는 계기가 정확도 사양을 충족하지 못할 수 있습니다. 단, 이
경우에도 유량 측정 값은 높은 반복성을 보입니다.
)
)
3.3
8 Rosemount™ 8750W 전자
유량 방향
화살표가 유량 방향을 가리키도록 센서를 장착해야 합니다.
그림 3-2: 유량 방향 화살표
유량계 센서
