00825-0115-4825, Rev GA
Rosemount™ 248 온도 트랜스미터
빠른 시작 가이드
2016 년 9 월
빠른 시작 가이드
경고
2016 년 9 월
공지 사항
이 가이드는 Rosemount 248에 관한 기본 가이드라인을 제공합니다. 그러나 자세한 구성, 진단, 유지보수,
서비스, 문제 해결 또는 설치에 대한 지침을 제공하지는 않습니다. 자세한 지침은 Rosemount 248 참고
매뉴얼을 참조하십시오. 매뉴얼과 본 가이드는 EmersonProcess.com/Rosemount에서 다운로드하실 수
있습니다.
폭발은 사망이나 심각한 부상을 초래할 수 있습니다.
폭발하기 쉬운 환경에서 트랜스미터를 설치할 경우에는 반드시 적절한 현지, 국내, 국제적 표준, 규약 및
관행을 따라야 합니다. 안전 설치와 관련된 제한 사항은 위험 위치 인증을 참조해 주십시오.
공정 누출은 부상이나 사망을 초래할 수 있습니다.
압력을 가하기 전에 서모웰 또는 센서를 설치하고 조이십시오.
작동
중에는 써모웰을 제거하지 마십시오.
감전은 사망이나 심각한 상해로 이어질 수 있습니다.
리드 및 단자에 접촉하지 않도록 합니다. 도선에 공급되는 고전압은 감전으로 초래할 수 있습니다.
감전은 사망이나 심각한 부상을 초래할 수 있습니다.
표시가 없는 경우 트랜스미터 하우징의 도관/케이블 입구에는
오. “M20”이 표시된 입구는 M20 × 1.5 나사산 유형입니다. 복수의 도관 입구가 있는 장치에서 모든 입
구의 나사산 유형은 같습니다. 이런 입구를 폐쇄할 때는 호환되는 나사산 유형을 갖춘 플러그, 어댑터,
글랜드 또는 도관만 사용하십시오.
위험한 위치에 설치할 때는 적절히 수록되거나 Ex 인증된 플러그, 어댑터 또는 글랜드를 케이블/도관
입구에 사용하십시오.
1
/2–14 NPT 나사산 유형을 사용하십시
목차
구성(벤치 검교정) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
트랜스미터 장착 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
선을 연결합니다. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
루프 테스트 수행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
제품 인증 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
2
2016 년 9 월
빠른 시작 가이드
1.0 구성(벤치 검교정)
Rosemount 248은 3가지 방식으로 구성할 수 있습니다: 375/475 필드 커뮤니테
이터, Rosemount 248 PC 프로그래밍 키트 또는 C1 옵션 코드를 사용하여 공장
에서 맞춤 구성됩니다.
자세한 내용은 Rosemount 248 참고
을 참조하십시오.
1.1 필드 커뮤니테이터 연결
완전한 기능을 위해서는 필드 커뮤니케이터 필드 장치 개정 Dev v1, DD v1이
필요합니다
그림 1. 커뮤니케이터와 벤치 루프의 연결
A
C
A. Rosemount 248 트랜스미터
B. 250 Ω ≤ R
≤ 1100 Ω
L
매뉴얼 및 필드 커뮤니케이터 참고 매뉴얼
B
D
C. 필드 커뮤니케이터
D. 전원 공급 장치
참고
트랜스미터 단자에서 전력이 12Vdc 이하일 경우 작동시키지 마십시오.
1.2 트랜스미터 구성 확인
필드 커뮤니케이터를 사용하여 작동을 확인하려면 아래의 빠른 키를 참고하십
시오. 자세한 설명은 Rosemount 248 참고 매뉴얼을 참조하십시오.
기능 빠른 키 기능 빠른 키
%R 1, 1, 5
2선 오프셋
AO 경보 유형
D/A 트림
LRV(범위 하한 값)
LSL(낮은 센서 한계)
PV 단위
PV 댐핑
URV(범위 상한 값)
1, 3, 2, 1, 2, 1
1, 3, 3, 2, 1
1, 2, 2, 2
1, 1, 6
1, 1, 8
1, 3, 3, 1, 4
1, 3, 3, 1, 3
1, 1, 7
루프 테스트
메시지
버스트 모드
버스트 옵션
범위 값
상태
센서 1 설정
센서 1 트림-공장
센서 연결
1, 2, 1, 1
1, 3, 4, 4
1, 3, 3, 3, 3
1, 3, 3, 3, 4
1, 3, 3, 1
1, 2, 1, 4
1, 3, 2, 1, 2
1, 2, 2, 1, 2
1, 3, 2, 1, 1
3
빠른 시작 가이드
기능 빠른 키 기능 빠른 키
USL(높은 센서 한계)
가변 매핑
가변 재매핑
간헐적 감지
개방 센서 홀드오프
검교정
검토
경보/포화
공정 변수
공정 온도
구성
기술어
날짜
단자 온도
댐핑 값
1, 1, 9
1, 3, 1
1, 3, 1, 3
1, 3, 5, 4
1, 3, 5, 3
1, 2, 2
1, 4
1, 3, 3, 2
1, 1
1, 1
1, 3
1, 3, 4, 3
1, 3, 4, 2
1, 3, 2, 2
1, 1, 10
센서 유형
센서 일련 번호
소프트웨어 개정
스케일 D/A 트림
쓰기 금지
요청된 Preams 개수
장치 출력 구성
진단 및 서비스
측정 필터링
테스트 장치
폴링 주소
필터 50/60Hz
하드웨어 개정
활성 검교정기
새 장치 대쉬보드를 따르는 장치들은 아래의 빠른 키를 참고하십시오.
기능 빠른 키 기능 빠른 키
%R 2, 2, 2, 3
2선 오프셋
AO 경보 유형
D/A 트림
Hart 출력
LRV(범위 하한값)
LSL(센서 하한)
PV 단위
PV 댐핑
URV(범위 상한값)
USL(센서 상한)
개방 센서 홀드오프
검교정
경보 및 포화
공정 변수
공정 온도
구성
기술어
날짜
단자 온도
댐핑 값
2, 2, 1, 5
2, 2, 2, 5
3, 4
1, 7, 2, 1
2, 2, 2, 4, 3
2, 2, 1, 9
2, 2, 1, 4
2, 2, 1, 6
2, 2, 2, 4, 2
2, 2, 1, 8
2, 2, 3, 4
3, 4, 1, 1
2, 2, 2, 5
3, 2, 1
1, 3
2, 2, 2, 4
2, 2, 3, 1, 4
2, 2, 3, 1, 2
3, 3, 2
2, 2, 1, 6
루프 테스트
메시지
버스트 모드
범위 값
상태
센서 1 설정
센서 1 트림
센서 1 트림-공장
센서 연결
센서 유형
센서 일련 번호
소프트웨어 개정
스케일 D/A 트림
쓰기 금지
장치 정보
장치 출력 구성
태그
폴링 주소
필터 50/60Hz
하드웨어 개정
활성 검교정기
2016 년 9 월
1, 3, 2, 1, 1
1, 3, 2, 1, 3
1, 4, 1
1, 2, 2, 3
1, 2, 3
1, 3, 3, 3, 2
1, 3, 3
1, 2
1, 3, 5
1, 2, 1
1, 3, 3, 3, 1
1, 3, 5, 1
1, 4, 1
1, 2, 2, 1, 3
3, 5, 1
2, 2, 3,1,3
2, 2, 4, 2
2, 2, 2, 4
1, 1
2, 1, 1
3, 4, 1, 1
3, 4, 1, 2
2, 2, 1, 3
2, 2, 1, 2
1, 7, 1, 4
1, 7, 2, 4
3, 4, 3
2, 2, 3, 6
1, 7
2, 2, 2, 4
2, 2, 3, 1,1
2, 2, 4, 1
2, 2, 3, 7, 1
1, 7, 2, 3
3, 4, 1, 3
4
2016 년 9 월
빠른 시작 가이드
1.3 Rosemount 248 PC 프로그래머 키트 설치
1. Rosemount 248 PC 구성을 위해 필요한 모든 소프트웨어를 설치하십시오.
a. Rosemount 248C 소프트웨어를 설치하십시오.
Rosemount 248C CD-ROM을 드라이브에 넣습니다.
Windows
b. Rosemount 248 PC 프로그래밍 시스템을 사용하여 벤치 구성을 시작하
기 전에 MACTek
참고
USB 모뎀: 처음 사용하는 경우에는 Communicate(통신) 메뉴에서 Port Settings(포트
정
)을 선택하여 Rosemount 248PC 소프트웨어 안에서 적절한 COM 포트를 구성하십시
오. USB 모델 드라이버는 COM 포트를 에뮬레이팅하고, 소프트웨어의 드롭다운 박스에
사용 가능한 포트를 추가할 것입니다. 그렇지 않으면 소프트웨어는 사용 가능한 첫 번째
COM 포트로 기본 설정되지만 이것은 정확하지 않을 수 있습니다.
2. 구성 시스템 하드웨어 설정:
a. 직렬로 배선된 트랜스미터와 부하 저항(250 ~ 1,100ohm)을 전력 공급 장
치와 연결합니다(Rosemount 248 장치는 구성을 위해 12 ~ 42.4Vdc의 외
부 전력 공급이 필요함).
b. HART 모뎀을 부하 저항과 병렬로 연결하고, 그것을 PC에 연결합니다.
예비 키트 및 재주문 번호는 표 1을 참고하십시오. 자세한 사항은 Rosemount 248
참고
매뉴얼을 참고하십시오.
표 1. Rosemount 248 프로그래밍 키트 예비 부품 번호
™
NT, 2000 또는 XP에서 setup.exe를 실행합니다.
®
HART® 모뎀 드라이버를 완전히 설치하십시오.
설
제품 설명 부품 번호
프로그래밍 소프트웨어(CD)
Rosemount 248 프로그래머 키트 - USB
Rosemount 248 프로그래머 키트 - 직렬
00248-1603-0002
00248-1603-0003
00248-1603-0004
2.0 트랜스미터 장착
도관의 높은 지점에 트랜스미터를 장착하여 트랜스미터 하우징으로 습기가 배
출되는 것을 방지하십시오.
2.1 유럽 및 아시아 태평양 지역의 일반적인 설치 방법
DIN 플레이트 스타일 센서가 있는 헤드 마운트 트랜스미터
1. 써모웰을 파이프 또는 공정 컨테이너 벽에 부착합니다. 공정 압력을 가하기
전에 써모웰을 설치하고 조입니다.
2. 트랜스미터를 센서에 조립합니다. 센서 장착 판을 통해 트랜스미터 장착 나
사를 밀어 넣고 스냅 링(옵션)을 트랜스미터 장착 나사 홈 안에 끼웁니다.
3. 센서를 트랜스미터에 연결합니다.
5
빠른 시작 가이드
AB C
D
EF
4. 트랜스미터-센서 어셈블리를 연결 헤드에 삽입합니다. 트랜스미터 장착 나
사를 연결 헤드 장착 구멍에 끼워 넣습니다. 익스텐션을 연결 헤드에 조립합
니다. 어셈블리를 써모웰에 삽입합니다.
5. 케이블 글랜드를 통해 차폐 케이블을 미끄러뜨립니다.
6. 케이블 글랜드를 차폐 케이블 안에 부착합니다.
7. 케이블 입구를 통해 차폐 케이블 리드를 연결 헤드에 삽입합니다. 케이블 글
랜드를 연결하고 조입니다.
8. 차폐 전원 케이블 리드를 트랜스미터 전원 단자에 연결합니다. 센서 리드와
센서 연결부가 접촉되지 않도록 합니다.
9. 연결 헤드 커버를 설치하고 조입니다.
참고
내압 방폭 요구 사항을 충족하려면 인클로저 커버를 완전히 체결해 주어야 합니다.
2016 년 9 월

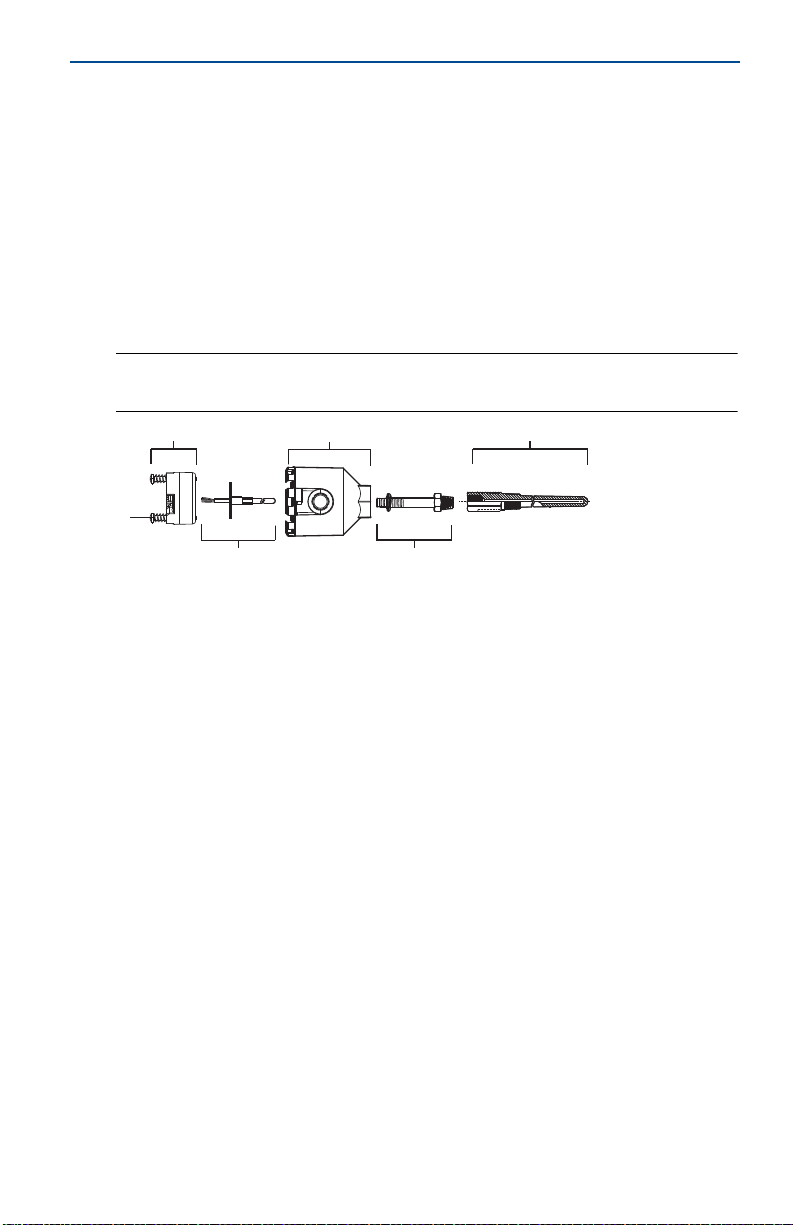

A. Rosemount 248 트랜스미터
B. 연결 헤드
C. 써모웰
D. 트랜스미터 장착 나사
E. 플라잉 리드가 있는 일체형 장착 센서
F. 익스텐션
2.2 북미 및 남미 지역의 일반적인 설치 방법
나사산형 센서가 있는 헤드 장착 트랜스미터
1. 써모웰을 파이프 또는 공정 컨테이너 벽에 부착합니다. 공정 압력을 가하기
전에 써모웰을 설치하고 조입니다.
2. 필요한 확장 니플과 어댑터를 써모웰에 부착합니다. 니플과 어댑터 스레드
를 실리콘 테이프로 밀봉합니다.
3. 센서를 써모웰에 나사로 조입니다. 극한 환경에 대해 필요하거나 규정을 충
족하려면 배수 씰을 설치합니다.
4. 범용 헤드 및 트랜스미터를 통해 센서 배선 리드를 당겨
터 장착 나사를 범용 헤드 장착 구멍에 끼워 범용 헤드에 트랜스미터를 장착
합니다.
5. 트랜스미터-센서 어셈블리를 써모웰에 장착합니다. 어댑터 스레드를 실리
콘 테이프로 밀봉합니다.
6. 피드 배선 도관을 범용 헤드의 도관 입구에 설치합니다. 도관 스레드를 실리
콘 테이프로 밀봉합니다.
7. 도관을 통해 범용 헤드로 필드 배선을 당겨 꺼냅니다. 센서와 전원 리드를
트랜스미터에 부착합니다. 다른 단자에 접촉되지 않도록 합니다.
8. 범용 헤드 커버를 설치하고 조입니다.
꺼냅니다. 트랜스미
6
2016 년 9 월
AB
D
C
E
참고
내압방폭 요구 사항을 충족하려면 인클로저 커버를 완전히 체결해 주어야 합니다.
빠른 시작 가이드

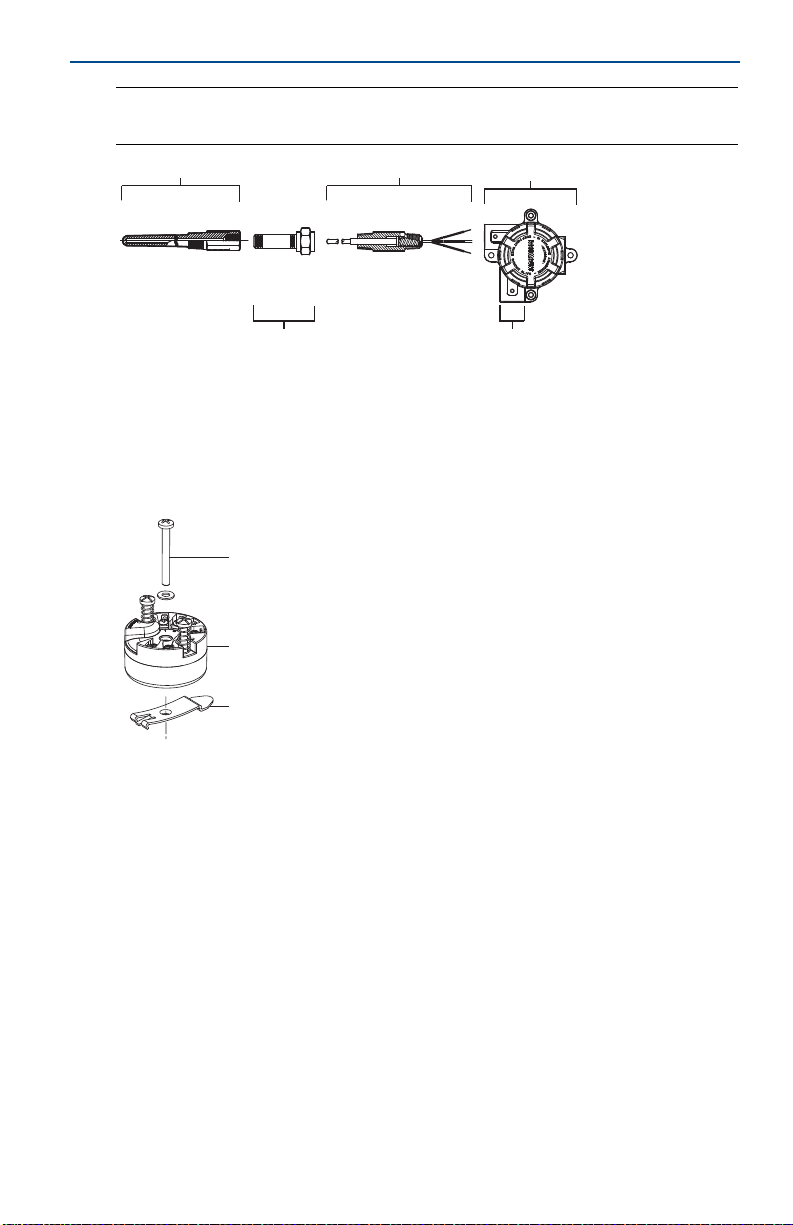

A. 나사산형 써모웰
B. 나사산형 스타일 센서
C. 표준 익스텐션
D. 범용 헤드
E. 도관 입구
2.3 DIN 레일에 장착
Rosemount 248H를 DIN 레일에 연결하려면 적절한 레일 장착 키트(부품 번호
00248-1601-0001)를 그림과 같이 트랜스미터에 조립하십시오.
A
B
C
A. 장착 하드웨어
B. 트랜스미터
C. 레일 클립
원격 마운트 센서가 있는 레일 마운트 트랜스미터
가장 덜 복잡한 조립은 다음을 사용합니다.
원격 장착된 트랜스미터
단자대가 있는 일체형 장착 센서
일체형 연결 헤드
표준 익스텐션
나사산형 써모웰
7
빠른 시작 가이드
전체 센서 및 장착 액세서리 정보는 측정 센서 제품 데이터 시트를 참고하십시오.
조립을 완료하려면 아래에 기술된 절차를 따르십시오.
1. 트랜스미터를 적절한 레일 또는 판넬에 부착합니다.
2. 써모웰을 파이프 또는 공정 컨테이너 벽에 부착합니다. 압력을 가하기 전에
써모웰을 설치하고 조입니다.
3. 센서를 연결 헤드에 부착하고 전체 어셈블리를 써모웰에 장착합니다.
4. 충분한 길이의 센서 리드 와이어를 센서 단자 블록에 연결합니다.
5. 연결 헤드 커버를 부착하고
조입니다. 내압 방폭 요구 사항을 충족하려면 인
클로저 커버를 완전히 체결해 주어야 합니다.
6. 센서 리드 와이어를 센서 어셈블리에서 트랜스미터까지 연결합니다.
7. 센서와 전원 리드를 트랜스미터에 부착합니다. 리드 및 단자에 접촉하지 않
도록 합니다.
2016 년 9 월
A
B

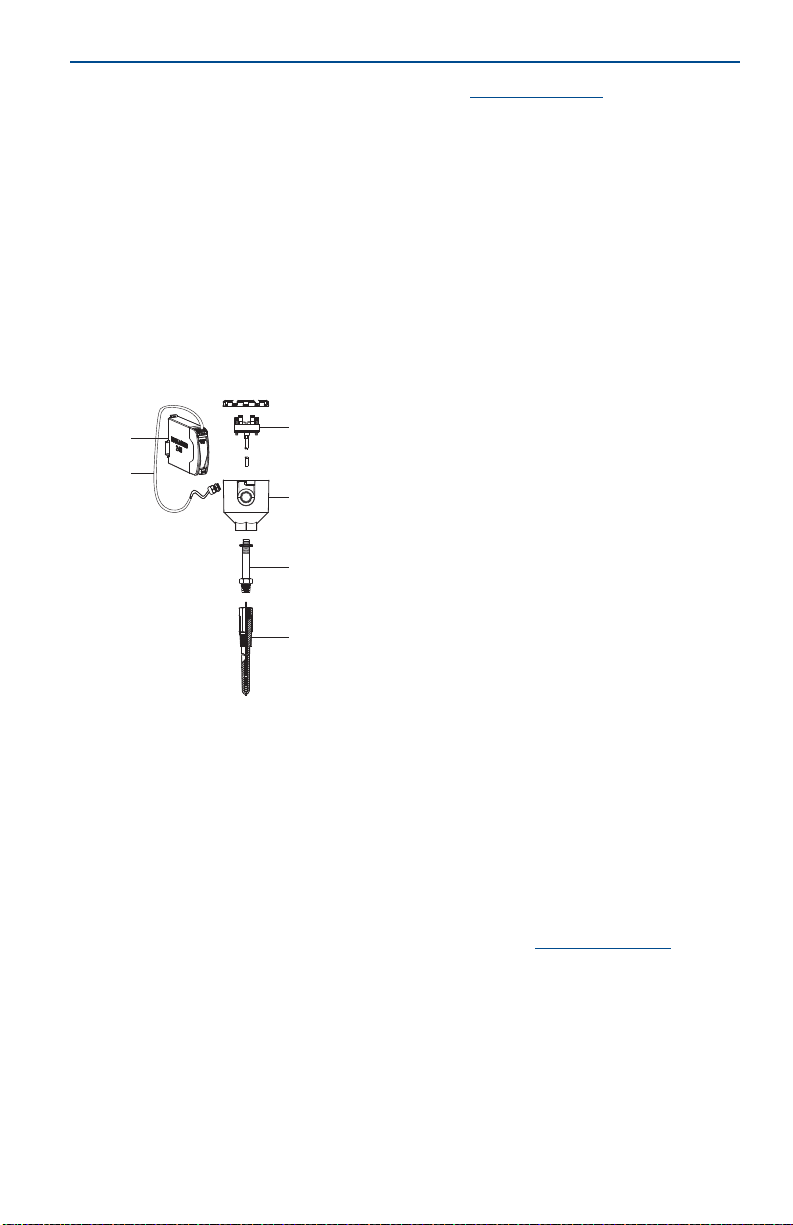

A. 레일 마운트 트랜스미터
B. 케이블 글랜드가 있는 센서 리드
C. 단자대가 있는 일체형 장착 센서
C
D
E
F
D. 연결 헤드
E. 표준 익스텐션
F. 나사산형 써모웰
나사산형 센서가 있는 레일 마운트 트랜스미터
가장 덜 복잡한 조립은 다음을 사용합니다.
플라잉 헤드가 있는 나사산형 센서
나사산형 센서 연결 헤드
유니온 및 니플 확장 어셈블리
나사산형 써모웰
전체 센서 및 장착 액세서리 정보는 Rosemount 센서 제품
참고하십시오.
조립을 완료하려면 아래에 기술된 절차를 따르십시오.
1. 트랜스미터를 적절한 레일 또는 판넬에 부착합니다.
2. 써모웰을 파이프 또는 공정 컨테이너 벽에 부착합니다. 압력을 가하기 전에
써모웰을 설치하고 조입니다.
3. 필요한 확장 니플과 어댑터를 부착합니다. 니플과 어댑터 스레드를 실리콘
테이프로 밀봉합니다.
데이터 시트 1권을
8
2016 년 9 월
빠른 시작 가이드
4. 센서를 써모웰에 나사로 조입니다. 극한 환경에 대해 필요하거나 규정을 충
족하려면 배수 씰을 설치합니다.
5. 연결 헤드를 센서에 나사로 조입니다.
6. 센서 리드 와이어를 연결 헤드 단자에 부착합니다.
7. 연결 헤드의 추가 센서 리드 와이어를 트랜스미터에 부착합니다.
8. 연결 헤드 커버를 부착하고 조입니다. 내압 방폭 요구 사항을 충족하려면 인
클로저 커버를 완전히 체결해
주어야 합니다.
9. 센서와 전원 리드를 트랜스미터에 부착합니다. 리드 및 단자에 접촉하지 않
도록 합니다.
A B C D E

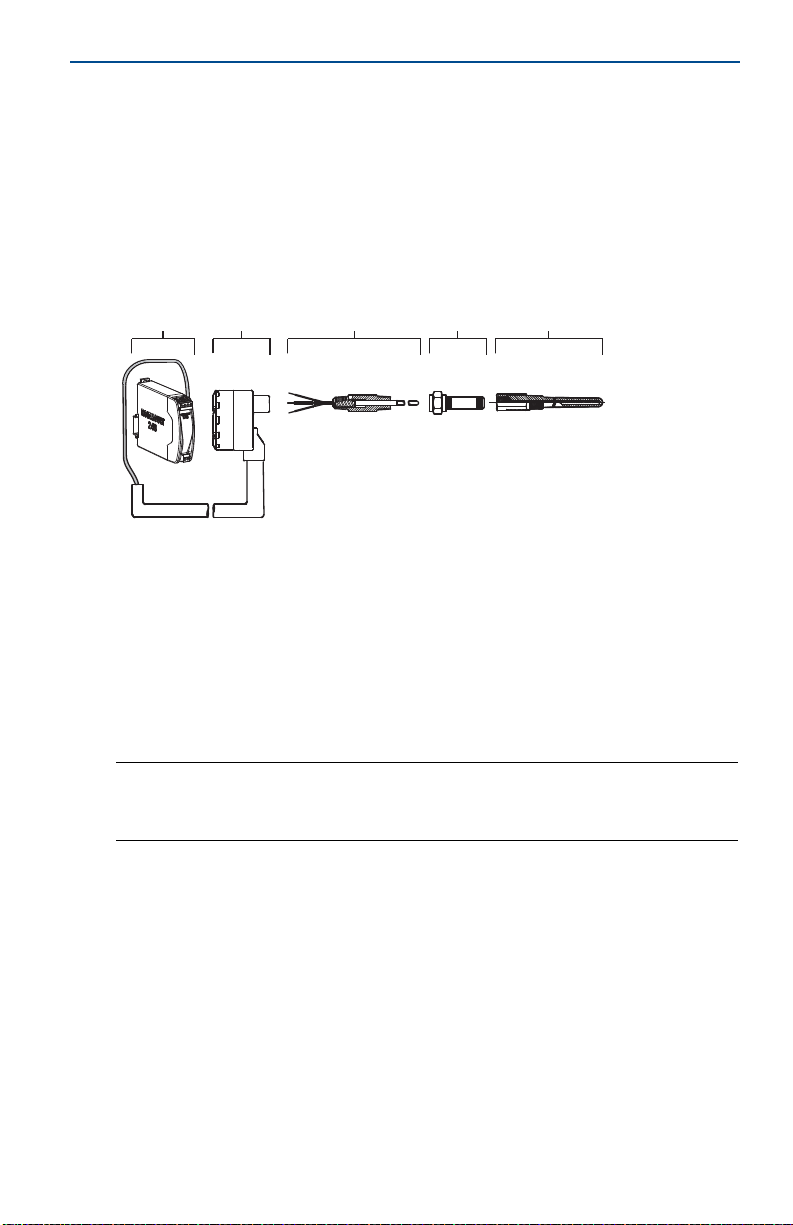

A. 레일 마운트 트랜스미터
B. 나사산형 센서 연결 헤드
C. 나사산형 스타일 센서
D. 표준 익스텐션
E. 나사산형 써모웰
3.0 선을 연결합니다.
배선도는 트랜스미터 상면 라벨에 있습니다.
트랜스미터를 작동하려면 외부 전원 공급장치가 필요합니다.
트랜스미터 전원 단자에 필요한 전원은 12 ~ 42.4Vdc입니다(전원 단자의 정
격 전압은 42.4Vdc임).
참고
트랜스미터 손상을 방지하기 위해 구성 매개변수를 변경할 때는 단자 전압이 12.0Vdc 이
하로 떨어지지 않도록 하십시오.
3.1 트랜스미터 전원 공급
1. 양극 전원 리드를 “+” 단자에 연결합니다. 음극 전원 리드를 “–” 단자에 연
결합니다.
2. 단자 나사를 조입니다.
3. 전원을 공급합니다(12 ~ 42Vdc).
9
