罗斯蒙特™储罐计量系统组态
系统组态
参考手册
00809-0306-5100, Rev CB
2022 年 2 月
罗斯蒙特™储罐计量
注意
使用产品前请阅读本手册。 为保证人身及系统安全以及获得最佳的产品性能，安装、使用或维护本产品前请务必确保完全了解
手册内容。
有关设备维修或支持需要，请联系当地 Emerson Automation Solutions/罗斯蒙特储罐计量系统销售代表。
版本
本手册以 TankMaster WinSetup 版本 6.x 的功能为基础。对于更早的 TankMaster 版本，本手册中描述的所有功能可能不可用且
图形用户界面 (GUI) 的样式可能会不同。
2
参考手册 内容
00809-0306-5100 2022 年 2 月
内容
第 章 1 简介........................................................................................................................... 5
1.1 手册概述......................................................................................................................................5
1.2 技术文档......................................................................................................................................6
1.3 文档结构......................................................................................................................................8
第 章 2 设备安装.................................................................................................................... 9
2.1 系统组态概览.............................................................................................................................. 9
2.2 通讯协议设置............................................................................................................................ 13
2.3 首选项....................................................................................................................................... 27
2.4 现场仪表安装概述.....................................................................................................................39
2.5 安装罗斯蒙特 2460 现场通讯单元.............................................................................................40
2.6 安装罗斯蒙特 2410 储罐 Hub.................................................................................................... 41
2.7 安装罗斯蒙特 5900 雷达液位计................................................................................................ 55
2.8 安装罗斯蒙特 5900S 二合一版本.............................................................................................. 70
2.9 安装辅助储罐仪表.....................................................................................................................86
2.10 安装罗斯蒙特 5408............................................................................................................... 103
2.11 安装罗斯蒙特 5300............................................................................................................... 114
第 章 3 储罐安装.................................................................................................................125
3.1 安装储罐................................................................................................................................. 125
3.2 添加储罐................................................................................................................................. 137
3.3 校准液位计..............................................................................................................................147
3.4 设置储罐容积表...................................................................................................................... 149
3.5 储罐输入................................................................................................................................. 151
3.6 设置混合系统.......................................................................................................................... 152
第 章 4 仪表处理.................................................................................................................161
4.1 更改仪表组态.......................................................................................................................... 161
4.2 卸载仪表................................................................................................................................. 163
4.3 卸载储罐及关联仪表............................................................................................................... 166
罗斯蒙特储罐计量
3
内容 参考手册
2022 年 2 月 00809-0306-5100
4 Emerson.com/Rosemount
参考手册 简介
00809-0306-5100 2022 年 2 月
1
1.1
简介
手册概述
本手册提供了罗斯蒙特
简介章节提供了罗斯蒙特储罐计量系统中各个组件的简要说明。
设备安装章节说明了如何使用 TankMaster WinSetup 在罗斯蒙特储罐计量系统中安装仪
表。
储罐安装章节说明了如何使用 TankMaster WinSetup 在罗斯蒙特储罐计量系统中安装储
罐并将仪表与储罐关联。
仪表处理章节简短说明了更改仪表组态的基本功能，以及如何从 WinSetup 工作区卸载
仪表。
™
2410 储罐 Hub 的安装、组态和维护信息。
罗斯蒙特储罐计量
5
简介 参考手册
2022 年 2 月 00809-0306-5100
1.2
技术文档
罗斯蒙特™ 储罐计量系统包括广泛的用户文档组合。有关完整列表，请参阅
Emerson.com/Rosemount 上的产品页面。
参考手册
• 《罗斯蒙特储罐计量系统组态手册》(00809-0306-5100)
• 《罗斯蒙特 2460 现场通讯单元》(00809-0106-2460)
• 《罗斯蒙特 2410 储罐 Hub》(00809-0106-2410)
• 《罗斯蒙特 5900S 雷达液位计》(00809-0106-5900)
• 《使用参考反射器执行罗斯蒙特 5900 验证测试》(00809-0206-5900)
• 《罗斯蒙特 5900C 雷达液位计》(00809-0106-5901)
• 《罗斯蒙特 2240S 多点输入温度变送器》(00809-0106-2240)
• 《罗斯蒙特 2230 显示单元》(00809-0106-2230)
• 《罗斯蒙特 5300 导波雷达》(00809-0106-4530)
• 《罗斯蒙特 5408 雷达液位变送器》(00809-0306-4408)
• 《罗斯蒙特储罐计量无线系统》(00809-0106-5200)
• 《罗斯蒙特 TankMaster WinOpi》(00809-0206-5110)
• 《罗斯蒙特 TankMaster 软件安装手册》(00809-0406-5110)
• 《罗斯蒙特 TankMaster WinSetup》(00809-0106-5110)
• 《罗斯蒙特 TankMaster 浮顶监测》(00809-0506-5100)
• 《罗斯蒙特 TankMaster 网络组态》(303042CN)
• 《罗斯蒙特 5900 雷达液位计和罗斯蒙特 2410 储罐 Hub 安全手册选项 S》
(00809-0406-5100)
• 《罗斯蒙特 TankMaster Mobile 用户指南》(00809-0106-5120)
• 《罗斯蒙特 TankMaster Mobile 安装指南》(00809-0206-5120)
6 Emerson.com/Rosemount
参考手册 简介
00809-0306-5100 2022 年 2 月
产品数据表
• 《罗斯蒙特储罐计量系统》(00813-0106-5100)
• 《罗斯蒙特 TankMaster 库存管理软件》(00813-0106-5110)
• 《罗斯蒙特 TankMaster Mobile 库存管理软件》(00813-0106-5120)
• 《罗斯蒙特 2460 现场通讯单元》(00813-0106-2460)
• 《罗斯蒙特 2410 储罐 Hub》(00813-0106-2410)
• 《罗斯蒙特 5900S 雷达液位计》(00813-0106-5900)
• 《罗斯蒙特 5900C 雷达液位计》(00813-0106-5901)
• 《罗斯蒙特 2240S 多点输入温度变送器》(00813-0106-2240)
• 《罗斯蒙特 565/566/765/614 温度和水位传感器》(00813-0106-5565)
• 《罗斯蒙特 2230 显示单元》(00813-0106-2230)
• 《罗斯蒙特 5300 液位变送器》(00813-0106-4530)
• 《罗斯蒙特 5408 液位变送器》(00813-0106-4408)
罗斯蒙特储罐计量
7
A
B
C
D
E
F
G
H
I
J
简介 参考手册
2022 年 2 月 00809-0306-5100
1.3
文档结构
图 1-1: 系统和用户文档结构
A.
《罗斯蒙特
B.
《罗斯蒙特
C.
《罗斯蒙特
D.
《罗斯蒙特
E.
《罗斯蒙特储罐计量系统组态手册》
F.
《罗斯蒙特
G.
《罗斯蒙特
8 Emerson.com/Rosemount
H.
《罗斯蒙特
I.
《罗斯蒙特
J.
《罗斯蒙特
TankMaster WinSetup
TankMaster WinOpi
TankMaster
2460
2410
5900S
5900C
2240S
2230
软件安装手册》
现场通讯单元参考手册》
参考手册》
参考手册》
参考手册》
参考手册》
参考手册》
参考手册》
参考手册》
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2
2.1
2.1.1
设备安装
本节介绍如何通过使用罗斯蒙特 TankMaster WinSetup 组态程序来安装和组态罗斯蒙特
储罐计量系统。
系统组态概览
准备
在安装罗斯蒙特储罐计量系统之前，应确保提供以下信息：
• 所有现场仪表和储罐的平面图。
• 每个仪表的单元 ID（单元 ID 是在工厂提供给每个仪表的唯一标识符）。
• 液位仪表和 ATD 仪表的 Modbus® 地址。这些仪表附带默认地址，这些地址将在系统
组态时更改。如下所述，Modbus 地址在罗斯蒙特 2460 现场通讯单元的储罐数据库
以及罗斯蒙特 2410 储罐 Hub 的储罐数据库中组态。
• 罐型参数和参考距离，如储罐参考高度 (R) 和零液位（基准保护板）与储罐底部之间
的距离。
• 各种液位计的天线类型。
2.1.2
安装过程
安装和组态罗斯蒙特储罐计量系统包括下文简要说明的以下步骤。
过程
1. 设置通讯协议。
指定通讯协议参数：
• Modbus® 主机设备协议处理 TankMaster 工作站与现场仪表（如罗斯蒙特 2460
现场通讯单元和罗斯蒙特 2410 储罐 Hub）之间的通讯。
• 从属设备协议处理与主机的通讯。
• 与 TankMaster 的通讯可通过记录各种错误类型和功能代码来监管。
2. 组态首选项。
指定测量单位、储罐和仪表标签的标签前缀、库存参数以及要在查看储罐数据时
显示的参数。
罗斯蒙特储罐计量
9
设备安装
参考手册
2022 年 2 月 00809-0306-5100
3. 安装和组态罗斯蒙特 2460 现场通讯单元。
必须在安装其他仪表（如罗斯蒙特 2410 储罐 Hub 和罗斯蒙特 5900S 雷达液位
计）之前，安装和组态罗斯蒙特 2460 现场通讯单元。
a) 分配 Modbus 通讯地址
b) 为每个通讯端口组态协议和适当的通讯参数
c) 使用连接到现场总线的仪表相关信息组态储罐数据库
4. 安装和组态罗斯蒙特 2410 储罐 Hub。
罗斯蒙特 2410 储罐 Hub 应在罗斯蒙特 2460 现场通讯单元之后以及其他现场仪表
之前安装。如果没有使用现场通讯单元，则储罐 Hub 可直接连接到 TankMaster 工
作站。安装罗斯蒙特 2410 储罐 Hub 包括以下主要步骤：
a) 指定仪表标签
b) 分配 Modbus 通讯地址
c) 组态储罐数据库以将仪表映射到储罐
d) 可选： 组态本地显示屏
5. 安装并组态现场仪表
在罗斯蒙特储罐计量系统中，液位计和温度变送器等现场仪表作为罗斯蒙特 2410
安装过程的一部分安装在 TankMaster WinSetup 中。稍后使用各仪表的“Properties
（属性）”窗口对仪表进行组态。
仪表的安装和组态包括以下步骤：
a) 通讯：指定协议和地址。
b) 组态：根据仪表类型，指定罐型参数、仪表特定参数、温度元件位置以及
其他参数。
6. 安装和组态储罐。
安装储罐包括以下步骤：
a) 选择储罐类型。选择其中一个可用选项，如固定顶、浮顶、球形 LPG、水平
LPG 或任何其他合适的储罐类型。
b) 指定储罐标签。此名称将在工作区窗口和其他 TankMaster 窗口中用作标识
符。
c) 选择仪表。将仪表与储罐关联。
d)
组态。指定自由水位、气相压力和液体压力等参数的可用源信号。
e) 值输入。指定液位、空高和自由水位的经认证值范围。如果没有源仪表可
用，您可以指定要使用的手动值。
7. 校准。
在安装并组态罗斯蒙特 5900 雷达液位计之后，可能必须调整 Calibration
Distance（校准距离）参数，才能确保测量的液位与实际产品液位匹配。应在最
终调试时执行一次调整。
10 Emerson.com/Rosemount
A
B
C
D
E
F
G
TankMaster
Rosemount 2460
Rosemount 2410
Rosemount 5900 Rosemount 2240S
Rosemount 2230
参考手册
00809-0306-5100 2022 年 2 月
设备安装
安装过程
图 2-1: 罗斯蒙特储罐计量系统安装过程
A.
通讯设置
B.
首选项
C.
罗斯蒙特
D.
罗斯蒙特
E.
仪表安装和组态
F.
储罐安装和组态
G.
校准
2460
2410
现场通讯单元安装和组态
储罐
Hub
安装和组态
罗斯蒙特储罐计量
11
设备安装
2022 年 2 月 00809-0306-5100
参考手册
2.1.3

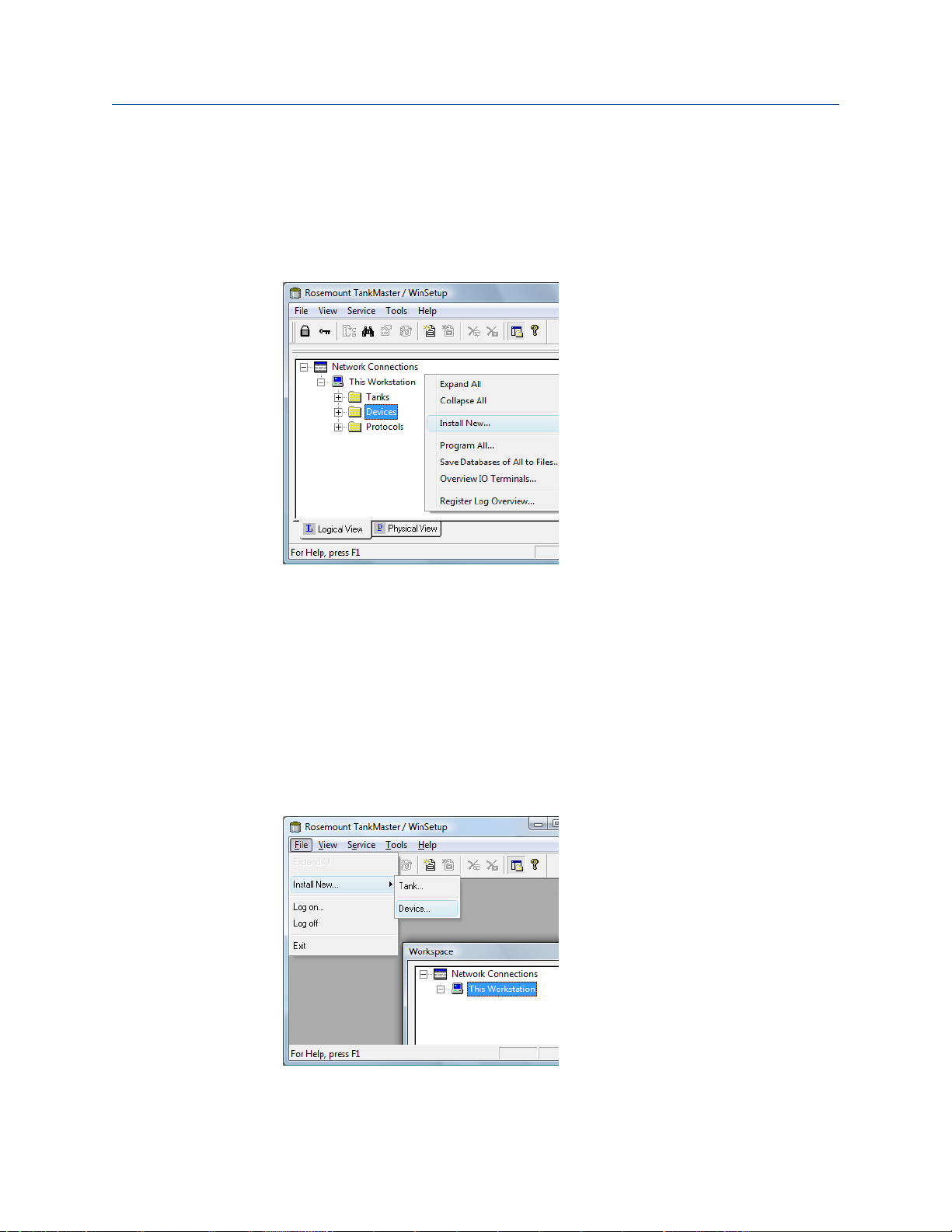

使用仪表安装向导
仪表安装向导为您提供逐步安装指导。
过程
1. 在 TankMaster WinSetup 工作区中，选择 Devices（罐区仪表）文件夹。
2. 执行以下操作之一：
• 单击鼠标右键并从弹出菜单中选择 Install New（安装新的）。
• 从 Service（服务）菜单，选择 Devices（罐区仪表） → Install New（安装新
的）。
从 File（文件）菜单启动仪表安装向导
作为启动仪表安装向导的替代方法，您可以采用以下方法。
过程
1. 在 TankMaster WinSetup 工作区中，选择要安装您的系统的服务器。
2. 从 File（文件）菜单，选择 Install New（安装新的） → Device（仪表）。
12 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.2
通讯协议设置
通过使用主机设备和从属设备协议，TankMaster 工作站可连接到现场仪表和主机。在
TankMaster 工作站上安装罗斯蒙特 TankMaster 软件时，提供 Modbus 主机设备协议作为
默认协议；也可获取可选协议（如用于与主机系统通讯的 Modbus® 从属设备协议）。请
联系艾默生自动化解决方案/罗斯蒙特储罐计量部门以获取更多信息。
Modbus 协议提供最多八个通道。Enraf 和 HART 协议支持 16 个通道。 对于每个通道，
可指定各种设置，如通讯类型（例如，Modbus TCP 或 Modbus RTU）及要连接到的 PC
通讯端口 (USB/COM)，以及标准通讯参数，如波特率、奇偶校验和停止位数。
罗斯蒙特储罐计量
13
A
B
C
D
ED
H
G
F
I
Rosemount 2410
Rosemount 2460
Rosemount TankMaster
Emerson Wireless
775 THUM Adapter
Emerson Wireless Gateway
Rosemount 2230
Rosemount 5900
Rosemount 2240S
设备安装
2022 年 2 月 00809-0306-5100
图 2-2: 与各种罗斯蒙特储罐计量仪表的通讯
参考手册
A.
主机设备协议（
B.
从属设备协议
C.
至主机（
D. Modbus TCP
E. Modbus RTU (RS232/RS485)
F. Modbus RTU (TRL2/RS485)
G. Tankbus
H. HART TCP
I.
主机
OPC、Modbus RTU
PLC、SCADA、DCS
（以太网）
（以太网）
）
）
14 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.2.1
主机设备协议通道组态
本节介绍如何通过使用罗斯蒙特 TankMaster WinSetup 组态 Modbus® 主机设备协议通
道。
过程
1. 打开工作区窗口中的 Protocols（协议）文件夹。
2. 选择要组态的特定协议的对应图标（本示例显示 Modbus 主机设备协议）。
3. 单击鼠标右键并选择 Properties（属性），或从 Service（服务）菜单中选择
Protocols（协议） → Properties（属性）。
4. Protocol Properties
标会指示该通道是启用还是禁用。
5. 选择所需的通道。
（协议属性）
窗口会列出可用协议通道。对于每个通道，相应图
罗斯蒙特储罐计量
15
设备安装
2022 年 2 月 00809-0306-5100
6. 单击 Properties（属性）按钮以组态协议通道。
参考手册
7. 选择 Communication
TankMaster 工作站之间的通讯。
a) Modbus TCP；指定 TankMaster 服务器所连接的罗斯蒙特 2460 现场通讯单
元的 IP 地址。对于冗余现场通讯单元，您可能会为备份服务器使用单独的
IP 地址。
b) Modbus RTU；单击 Advanced（高级）按钮，以防您需要组态通讯参数。
注
如果通讯中断，且握手包括 DSR，则不会从 TankMaster 协议服务器发送任
何查询。这样可能会导致查询超时。
8. Communication disabled in backup mode（在备份模式下禁用通讯）复选框可用
于具有冗余储罐服务器的系统。如果选中此复选框，则在本地储罐服务器处于备
份模式时，ModbusMaster 将不会发送任何查询。
9. 选中 Enable Channel（启用通道）复选框，以激活协议通道。
（通讯）
选项卡。这允许您组态参数，以便实现现场仪表和
10. 使用 File Log
16 Emerson.com/Rosemount
（文件日志）
选项卡可指定要记录并保存到磁盘的信息类型。
参考手册 设备安装
00809-0306-5100 2022 年 2 月
11. 单击 OK（确定）按钮，以存储当前组态并关闭组态窗口。
Modbus Master Channel（Modbus 主机设备通道）图标（在本示例中为通道编号
1）会在 WinSetup 工作区中显示：
相关信息
默认 Modbus RTU 通讯参数
Rosemount 2460 Reference Manual
罗斯蒙特储罐计量
17
设备安装 参考手册
2022 年 2 月 00809-0306-5100
默认 Modbus RTU 通讯参数
表 2-1: Modbus RTU 的默认通讯参数
参数 说明
Port（端口） 罗斯蒙特 2180 将连接到的 COM 端口
Baud rate（波特率）
Stop bits（停止位）
Parity（奇偶校验） 无
Modem（调制解调器） 为罗斯蒙特 2180 现场总线调制解调器选择 FBM 2180
Handshaking（握手） • FBM 2180：无
Reply timeout（应答超时）
Retries（重试）
Description（说明） 说明已组态通道的文本
4800
1
可用选项：
• FBM 2180
• FBM 2170/71
• RS232
• RS485
• FBM 2170/2171：RTS/CTS/DTS/DSR
• RS485：RTS/CTS
• RS232：无
1000ms
10
相关信息
主机设备协议通道组态
18 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.2.2
从属设备协议通道组态
使用从属设备协议可将 TankMaster 工作站中的数据收集到主机。
Modbus® 通讯设置
先决条件
必须安装硬件键才能运行从属设备协议服务器。需要启用主机通讯。
过程
1. 打开
2. 选择 ModbusSlave 协议图标。
工作区
窗口中的 Protocols（协议）文件夹。
罗斯蒙特储罐计量
3. 单击鼠标右键并选择 Properties（属性），或选择 Service（服务） → Protocols
（协议） → Properties（属性）。
4. Protocol Properties
（协议属性）
窗口会列出启用和禁用的协议通道。
19
设备安装 参考手册
2022 年 2 月 00809-0306-5100
5. 选择所需协议通道，然后单击 Properties（属性）按钮以打开组态窗口。
.
6. 选择 Communication
（通讯）
选项卡。
a) Modbus TCP；验证正确的端口。
b) Modbus RTU；单击 Advanced（高级）按钮，以防您需要组态参数以便与
主机正确通讯。
注
如果通讯中断，且握手包括 DSR，则不会从 TankMaster 协议服务器发送任
何查询。这样可能会导致查询超时。
7. 选中 Enable Channel（启用通道）复选框以激活协议通道。
8. 验证通讯地址并输入可选说明：
Address
（地
设置主机要用于标识 TankMaster 工作站的 Modbus 地址。
址）
Description（说
用于说明已组态通道的可选文本。
明）
Backup mode
（备份模式）
• 无
• Write Commands Rejected（写入命令已拒绝）表示
TankMaster 不会接受主机系统向仪表数据库寄存器发送的
任何写入命令
20 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
• 在 Silent（静默）模式下，当本地储罐服务器处于备份模
式时，Modbus 从属设备协议将不会为主机发出的请求发
送任何答复
注
如果通讯中断，且握手包括 DSR，则不会从 TankMaster 协议服务器发送任何查
询。这样可能会导致查询超时。
9. 单击 OK（确定）按钮，以存储当前组态并关闭组态窗口。
相关信息
高级 Modbus RTU 从属设备协议组态
罗斯蒙特储罐计量
21
设备安装 参考手册
2022 年 2 月 00809-0306-5100
高级 Modbus® RTU 从属设备协议组态
通过 Advanced Communication
RTU 从属设备）协议的调制解调器通讯参数、延迟时间和超时时间。
过程
1. 在 Slave Protocol Channel Configuration
Communication
2. 以下 default（默认）值用于 TRL2 Modbus 从属设备协议：
Modem
Baud rate（波特率） 输入适当的值以便与主机进行通讯
（通讯）
（调制解调器） 选择适当的接口
（高级通讯）
窗口可组态 Modbus RTU Slave（Modbus
（从属设备协议通道组态）
选项卡并单击 Advanced（高级）按钮：
窗口中，选择
Stop bits（停止位） 输入适当的值以便与主机进行通讯
Parity（奇偶校验） 输入适当的值以便与主机进行通讯
Handshaking（握手） • FBM 2180：无
• RS485，RS232：请参阅主机系统上
使用的通讯软件的技术规格
Query to Response Delay（查询到响
应的延迟）
Query interval（查询间隔） 100ms
Read Query Timeout（读取查询超
时）
Write Response Timeout（写入响应
超时）
Max. Response Time（最大响应时
间）
10ms
400ms
400ms
800ms
22 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
储罐映射组态
使用从属设备协议可将罗斯蒙特储罐计量系统中的数据发送到主机。在 Tank Mapping
（储罐映射）
过程
窗口中，您可指定从哪个储罐为主机系统收集数据。
1. 在 Slave Protocol Channel Configuration
Tank Mapping
2. 从“Available Tanks（可用储罐）”窗格中显示的储罐列表中，选择主机将连接到的
储罐。
3. 单击
重要
确保储罐按主机系统所需的顺序显示。
（储罐映射）
（右箭头）按钮将所选储罐移动到映射的储罐列表。
选项卡。
（从属设备协议通道组态）
窗口中，选择
罗斯蒙特储罐计量
当主机发送查询时，TankMaster 通过发送储罐数据进行响应，发送顺序为储罐在
“Mapped Tanks（映射的储罐）”列中的列出顺序。通过使用向上箭头和向下箭头
按钮，可轻松更改映射的储罐的位置。
4. 单击 OK（确定）按钮保存当前组态并关闭窗口。
23
设备安装 参考手册
2022 年 2 月 00809-0306-5100
2.2.3
日志文件组态
有关如何将通讯日志存储到磁盘上的更多信息，请参阅《罗斯蒙特 TankMaster
WinSetup 参考手册》。
24 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.2.4
更改当前协议通道组态
可随时更改通道组态。
过程
1. 在 WinSetup 工作区中，打开 Protocols（协议）文件夹和带有已启用通道的协议
子文件夹。
2. 选择所需的通道图标。
3. 单击鼠标右键并选择 Properties（属性），或从 Service（服务）菜单中选择
Channels（通道） → Properties（属性）。
罗斯蒙特储罐计量
4. 选择适当选项卡并根据需要更改协议设置。
25
设备安装 参考手册
2022 年 2 月 00809-0306-5100
2.2.5
协议服务器组态
您可以指定在启动 TankMaster WinSetup 时将连接的协议服务器。
过程
1. 在 WinSetup 工作区中，选择 Protocols（协议）文件夹。
2. 单击鼠标右键并选择 Configure（组态）。
3. 在 Connect（连接）列中，选中 WinSetup 启动时要自动连接的协议的复选框。
禁用协议服务器
您可以随时使用 Disable（禁用）命令来禁用协议服务器。
过程
1. 在 WinSetup 工作区中，打开 Protocols（协议）文件夹。
2. 在所需的协议服务器图标上单击鼠标右键，然后选择 Disable（禁用）。
26 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.3
2.3.1
首选项
测量单位
指定库存计算和测量的变量（如液位和温度）的单位。要更改测量单位，请执行以下操
作：
过程
1. 在 WinSetup 工作区中选择所需的服务器（例如，“This Workstation（此工作
站）”）。
2. 单击鼠标右键并选择 Setup（设置），或从 Service（服务）菜单中选择 Servers
（服务器） → Setup（设置）。
3. 在 Server Preferences
（服务器首选项）
窗口中，选择 Units
（单位）
选项卡。
罗斯蒙特储罐计量
4. 选择液位/空高、温度、压力、体积、密度和重量的所需测量单位。
5. 单击 OK（确定）按钮，以保存当前设置并关闭此窗口。
注
确保在安装新储罐和仪表之前指定所需的测量单位。
27
设备安装 参考手册
2022 年 2 月 00809-0306-5100
更改现有储罐的测量单位
Server Preferences
WinSetup 工作区中已安装的储罐，必须遵循此过程。
过程
1. 卸载储罐。
2. 在 Server Preferences
TankMaster WinOpi 程序中，选择菜单选项 Setup（设置） → System（系统），
然后在 System Setup
3. 再次安装储罐。
（服务器首选项）
（服务器首选项）
（系统设置）
窗口中的测量单位组态仅影响新储罐的安装。对于
/Units
（单位）
窗口中更改单位）。
窗口中更改测量单位（或在
28 Emerson.com/Rosemount
参考手册
00809-0306-5100 2022 年 2 月
设备安装
2.3.2
环境空气温度
本节介绍如何更改环境空气温度首选项。
过程
1. 在 WinSetup 工作区中选择所需的服务器（例如，“This Workstation（此工作
站）”）。
2. 单击鼠标右键并选择 Setup（设置），或从“Service（服务）”菜单中选择 Servers
（服务器） → Setup（设置）。
3. 在 Server Preferences
境空气温度）
（服务器首选项）
选项卡：
窗口中，选择 Ambient Air Temperature
（环
罗斯蒙特储罐计量
4. 当有可用于环境空气温度测量的温度传感器时，选择 Auto（自动）。否则，选择
Manual（手动）选项并为环境空气温度输入一个值。
Device
表）
Source（来
源）
Sensor（传感
器）
Value Range
（值范围）
5. 单击 OK（确定）按钮，以保存当前设置并关闭此窗口。
相关信息
安装罗斯蒙特 2410 储罐 Hub
（仪
单击浏览按钮并选择温度传感器所连接到的仪表。
选择与所选仪表关联的温度来源。在罗斯蒙特储罐计量系统
中，必须在罗斯蒙特 2410 储罐 Hub 的储罐数据库中组态关联
的温度变送器。
选择要用于环境空气温度的特定传感器。
值范围定义手动输入环境空气温度时的最小值和最大值。
29
设备安装
2022 年 2 月 00809-0306-5100
参考手册
2.3.3
库存
局部重力和环境空气密度计算用于自动密度测量。下面是有关如何更改这些库存设置的
说明。
过程
1. 在 WinSetup 工作区中选择所需的服务器（例如，“This Workstation（此工作
站）”）。
2. 单击鼠标右键并选择 Setup（设置），或从“Service（服务）”菜单中选择 Servers
（服务器） → Setup（设置）。

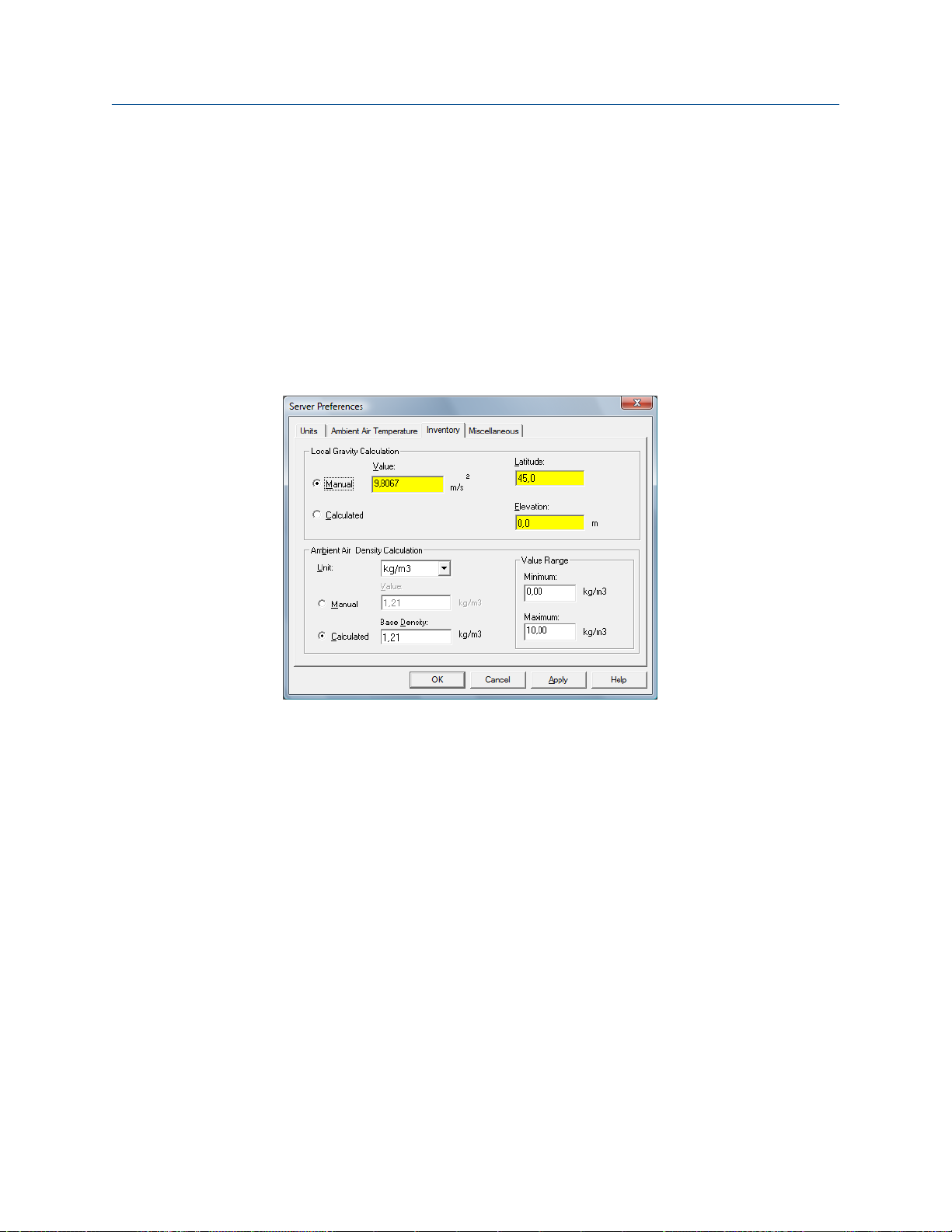

3. 在 Server Preferences
（服务器首选项）
窗口中，选择 Inventory
（库存）
选项卡：
4. 当安装可选压力变送器时，使用 Local Gravity（局部重力）进行密度和重量计
算。
• 如果想为局部重力使用特定值，则选择 Manual（手动）。
• 如果希望由 TankMaster 计算局部重力值，则选择 Calculated（已计算）。在本
例中，您需要输入安装地点的 Latitude（纬度）和 Elevation（海拔）。
5. Ambient Air Density（环境空气密度）用于计算 Observed Density（计量密度）
和 Weight in Air（空气中重量）(WIA)。
• 如果想为环境空气密度使用特定值，则选择 Manual（手动）。
• 如果希望由 TankMaster 计算 Ambient Air Density（环境空气密度），则选择
Calculated（已计算）。计算的值基于 Base Density（基础密度）和 Ambient
Air Temperature（环境空气温度）。
有关库存参数和计算的更多信息，请参阅《TankMaster WinOpi 参考手册》。
6. 单击 OK（确定）按钮，以保存当前设置并关闭此窗口。
30 Emerson.com/Rosemount
Loading...
