Rosemount™ 无线 Permasense ET310 耐腐蚀变送器
快速安装指南 2022 年 1 月
安全信息
不遵守这些安装准则可能导致死亡或严重受伤。安装只能由具备资质的人员进行。
警告
爆炸危险可能会导致死亡或重伤。
在易爆环境中安装本变送器时，请务必遵守适用的当地、国家和国际标准、规范及规程。 请查看本
手册的认证章节，以检查是否有关于安全安装的任何限制。
应验证变送器的工作环境是否与相应的危险场所认证一致。
磁性危害可能会导致死亡或重伤
本设备包含磁体，可能会损害佩戴心脏起搏器的人士。
如果人员不小心，磁性夹具使用的强力磁铁可能会导致手部重伤。
静电危害可能会导致死亡或重伤
电源模块可在危险场所中更换。电源模块的表面电阻系数大于一千兆欧姆。在往返于安装点的运输
过程中必须小心，以防止静电荷积聚。
聚合物外壳的表面电阻系数大于一千兆欧姆。在往返于安装点的运输过程中必须小心，以防止静电
荷积聚。
注意
无线产品装运注意事项。
本装置发运时并未安装电源模块。 运送前请先取下电源模块。
每台设备都带有两块“D”号一次锂/亚硫酰氯电池。一次锂电池的运输受美国交通部的监管同时还受
IATA（国际航空运输协会）、ICAO（国际民用航空组织）以及 ARD（欧洲陆地运输危险品协议）的
约束。托运人有责任确保符合这些机构的规定或任何其他当地要求。装运前查阅现行法规及要求。
警告
物理接触
未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。这可能是有意或无意的，需要
采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。限制未经授权人员进行物理接
触，以保护最终用户的资产。这对于设施中使用的所有系统均是如此。
内容
产品概述...................................................................................................................................... 5
安装前准备.................................................................................................................................. 8
执行物理安装.............................................................................................................................10
2 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
使用磁性夹具安装变送器.......................................................................................................... 25
维护........................................................................................................................................... 37
产品认证.................................................................................................................................... 38
调整磁性单元高度..................................................................................................................... 44
拆卸磁性夹具或调整位置.......................................................................................................... 46
快速安装指南
3
快速安装指南 2022 年 1 月
4 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
1
产品概述
ET310 变送器随附两种安装选项。
1. 在 40 英寸以内管径的管道上安装变送器时，请使用“T01”扎带安装
金属配件选项。
2. 在超过 80 英寸管径的管道或容器上安装变送器时，请使用“B01”磁
性夹具选项。
订购主题的更多信息请参阅 Rosemount 无线 Permasense ET310 耐腐蚀变
送器产品数据表。
图 1-1: E310 传感器
快速安装指南
A.
天线
B.
电源模块
C.
头部
D.
系索孔
E.
扎带槽
F.
底座
G.
橡胶座
5
快速安装指南 2022 年 1 月
1.1
1.2
内含物件
安装金属配件选项 T01
扎带 138 in (3.5m) 磁性支架
扎带张紧器 支架和紧固件
系索套件 2 m316 不锈钢系索，环形末
端，带缆索扣
(1)
最大
(2)
40-inch
磁力夹具，容器支架。
(1)
Permasense ET310 传感器（带保护盖）
BP20E 电源模块
直径管的扎带和一个扎带张紧器
安装金属配件选项 B01
4x 系索套件（用于安全固定传感器和磁
性夹具）
所需的设备
安装传感器需要 IK220 安装套件中的以下设备：
• 带安装应用软件的平板电脑
• CC21 接口
(2)
小心
平板电脑非本安
使用时可能需要现场特定许可证。
6 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
1.3
1.4
所需的工具
扎带选项单独工具
IK220 安装套件附带了工具。
• 锡剪（将固定扎带剪成正确长度）
• 平头螺丝刀或扳手和套筒（收紧固定扎带）
• 2.5 mm 六角扳手（拧紧电源模块的锁紧螺栓)
磁力夹具所需工具
• 带 13 mm A/F 长套筒的扭矩扳手
• 13 mm A/F 扳钳
• 6 mm A/F 六角扳手
• 2.5 mm 六角扳手（拧紧电源模块的锁紧螺栓)
替代安装选项
可选工具
如果愿意，可以使用电动螺丝刀或扳手代替随附工具，缩短安装时间。此
项不包含在 IK220 安装套件内
替代座
标准带式安装传感器（订购选项 B01）适用于 NPS 4 到 NPS 40 标称管径的
管道。如果要在更小管径上安装传感器，应订购适配小至 NPS 2 管道的替
代座。更多信息请咨询您的艾默生代表。
快速安装指南
7
快速安装指南 2022 年 1 月
2
安装前准备
先决条件
调试 Rosemount ET310 并使用 BP20E 电源模块上电前，应安装艾默生无线
网关并使其正常工作。
注
应按照距网关的距离依次对无线设备通电，从距网关最近的设备开始，然
后逐步对距网关较远的设备通电。这样网络会更简单、快速地成形。启用
网关上的主动式广告可确保新设备能够更快地连接到网络。更多信息请参
阅 Emerson 无线 1410S 网关。
过程
1. 确定传感器应当安装的位置。
2. 清除传感器位置管道周围的所有覆层和绝缘层。
图 2-1 的尺寸图指示了应露出多少管道。
注
传感器安装完成后，可以更换覆层或绝缘层，但传感器头部要露在
绝缘层外。可以根据需要并按照本地程序在传感器周围布置绝缘材
料。
8 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
图 2-1: ET310 尺寸图
3. 清洁传感器要与管道接触的区域目的是去除可能导致传感器无法接
触管道表面或损坏传感器表面的颗粒。可以用永久性记号笔标明每
个传感器在管道上的确切放置位置。
快速安装指南
9
快速安装指南 2022 年 1 月
3
3.1
执行物理安装
根据合适的测定位置，将传感器安装到管道上。
安装传感器
警告
此操作需要两个人来完成。
• 建议使用手套和护目镜或全面罩等个人防护装备 (PPE)
• 剪切后的扎带可能有锐边
• 请勿在扎带处于张力状态时剪切，此操作可能会导致损坏或受伤
过程
1. 从包装中取出扎带张紧器和扎带。
2. 将扎带送入张紧器一端，使用随附平头螺丝刀或扳手和套筒，转动
张紧器上的螺钉，直到扎带末端从蜗杆传动下露出（至少要转 5 圈
蜗杆螺钉）。
3. 取下传感器上的保护盖。
10 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
小心
拿掉保护盖时，传感器末端的强磁场会突然吸来其他物体，例如工
具。
这样可能会导致受伤及传感器损坏。
仅在必要时取下保护盖，而且要非常小心。 当取下保护盖时，确保
工具和紧固件远离传感器。
4. 如果需要重新安装橡胶座，请确保环在原位，然后将传感器腿突出
的两个柱钉推入底座孔中，这样，橡胶座便安装到传感器上了。
如果缺少环，请勿使用传感器。
注
如果传感器要放置在小于 4 英寸管径的管道上，请安装替代座。
快速安装指南
A.
环
B.
标准座
C.
替代座
5. 仔细将传感器放在管道上的所需位置。
11
快速安装指南 2022 年 1 月
注意
传感器中使用的磁体具有很大的拉力。为了避免损坏传感器以及为
每个传感器找到精确的位置，首先让传感器与管道成一定角度，然
后让橡胶座轻轻落到管道上。
提示
一个人扶住传感器直至安装好扎带。
6. 将扎带穿过传感器的槽孔、绕过管道。
7. 如果备用扎带长度过长，多余的部分可以剪切掉。将扎带放在张紧
器蜗杆传动装置上，在螺钉头部位置剪切。
12 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
8. 将扎带活动端送入扎带张紧器另一端。 使用随附平头螺丝刀或扳手
和套筒，转动张紧器上的螺钉，直到扎带末端从蜗杆传动下露出
（至少要转 5 圈蜗杆螺钉）。
重要
暂时不要拉紧扎带。
快速安装指南
13
快速安装指南 2022 年 1 月
9. 放置扎带张紧器，使扎带 (D) 刚好接触传感器 (A) 和扎带张紧器 (C)
之间的管道 (B)。
注
正确和错误安装的示例、不同管径的信息以及一条扎带安装多个传
感器的信息，请参阅 扎带安装注意事项。
14 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
3.2
扎带安装注意事项
不同尺寸管道上的定位
扎带张紧器和传感器的相对位置根据管径而异。在直径小于 4 英寸的管道
上，将传感器和张紧器放置在管道对侧。下图显示了不同尺寸管道的正确
放置位置。
大管
A.
B. 管径 > 4 英寸
C. 管径 < 4 英寸
注
如果有障碍物而不能在建议的传感器相对位置放置扎带张紧器，则放在传
感器最近的可及位置。
不正确的传感器安装
无接触面——传感器和张紧器靠得太近。
快速安装指南
15
快速安装指南 2022 年 1 月
接触面太大——传感器和张紧器离得太远。
安装多个传感器
在一条扎带上安装多个传感器时，只需要一个张紧器。必须确保扎带接触
每组传感器和张紧器之间的管道。
A B
A. 正确定位——扎带与传感器和张紧器之间的管道接触
B. 不正确定位——扎带未与传感器和张紧器之间的管道接触
16 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
使用下表确定对于特定管径最多有几个传感器可以共用一条扎带。
管道尺寸 管道直径
NPS 40
每条扎带允许
的最大传感器
数量
NPS 2 至 NPS 9 NPS 10 至 NPS 22 NPS 24 至 NPS 36
1
2 3 4
注
这也限制了使用一条扎带在管道上安装多个传感器的位置。如果需要更小
的间距，则必须使用多条扎带。
3.3
调试传感器
，传感器可安全地加入指定网络并与网关通信。IK220 安装套件带一
调试后
个调试界面 (CC21) 和一台安装了 Permasense 安装应用程序的平板电脑。
CC21 提供一个调试期间使用的 ET310 传感器和平板电脑之间的电子接口。
安装应用软件用于
1. 在传感器上配置 WiHART 网络组态。
2. 在机械安装过程中监测超声波信号的质量。
以上两个步骤均要求完成调试。
注
所有连接到网络和网关的传感器必须用相同的网络 ID 和连接密钥。
过程
1. 对坚固耐用的平板电脑上电，并将 CC21 调试接口连接到平板电脑
USB 端口。
快速安装指南
17
快速安装指南 2022 年 1 月
图 3-1: 调试套件
A.
平板电脑
B. CC21
C. USB
D.
2. 双击 Permasense 安装应用程序桌面图标。
约 10 秒钟后会打开 Permasense 安装工具软件。
3. 将 CC21 连接到传感器。
4. 在安装应用软件中：
a) 核实传感器 ID 和传感器的 MAC 地址，它们会在 10 秒内显示
接口
线
罗斯蒙特无线
在屏幕顶部。
Permasense
传感器
b) 选择 Provision（配置）选项卡。
c) 输入 5 位数的网络 ID 和 32 位十六进制的（数字 0-9 和字母
A-F）连入密钥。
d) 单击 Provision（配置）按钮。
完成配置后，系统进行确认。
e) 确保网关的网络 ID 在 Network Discovery（网络发现）面板
中可见。
注
设备接入网络可能需要数分钟。
18 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
图 3-2: 安装工具
3.4
传感器安装
过程
1. 单击安装应用软件的 Installation（安装）选项卡。
2. 单击 Start（启动）按钮，等待超声波波形从传感器中下载完毕。
注
每 10 秒钟自动下载一次波形。当新的波形到达时，这条线会短暂变
粗。
3. 检查波形的质量。
需要帮忙？
位于信号中的噪音上方的第一个或前两个反射信号必须轮廓分明。
只需一个反射信号即可计算出厚度。如果信号欠佳，请将传感器稍
稍移动一点。
快速安装指南
19
快速安装指南 2022 年 1 月

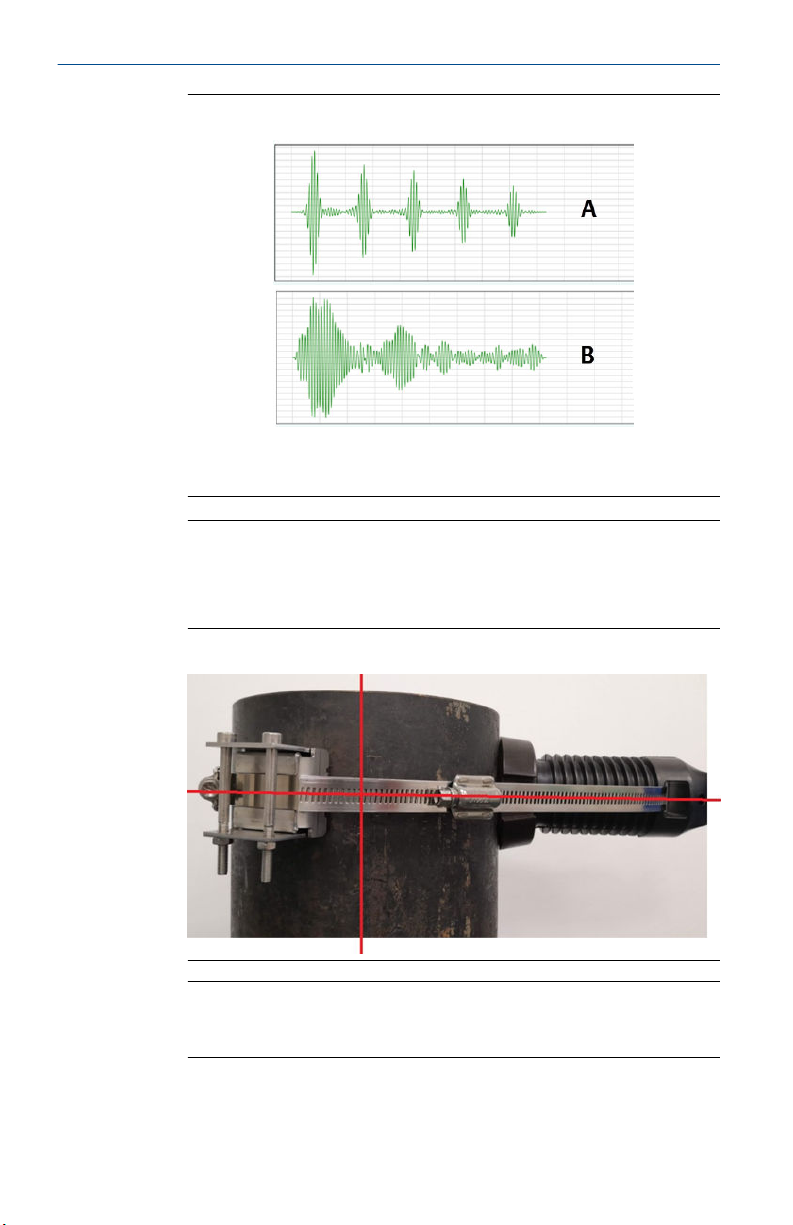

图 3-3: 波形质量
A.
良好波形
B.
不良波形
4. 确保测得厚度符合预期。
5. 拧紧扎带张紧器上的 2 个蜗杆螺钉之前，确保扎带张紧器、扎带和
传感器对齐。
图 3-4: 更正扎带对齐
提示
此步骤对于扎带张紧器是否正常使用至关重要。进行以下步骤时时
不时检查对齐。
6. 用提供的平头螺丝刀或扳手和套筒拧紧两个蜗杆螺钉，确保张紧器
不会在管道上滑动。拧紧蜗杆螺钉时，通过张紧器侧面的加号 (+)
20 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
切口观察弹簧顶部金属板的位置。 如下图所示，当金属板与切口中
间较宽部分对齐时，意味着张力合适。拉紧张紧器时，确保传感
器、扎带和扎带张紧器保持在一条直线上。
警告
在张紧扎带时，请特别注意不要将手指放在张紧器的螺栓下。
图 3-5: 对齐举例
快速安装指南
A.
正确张力——金属板与切口宽部对齐
B.
不正确对齐——收紧扎带
C.
不正确对齐——放松扎带
21
快速安装指南 2022 年 1 月
注意
拧紧蜗杆螺钉时，张紧器中的弹簧压缩。为避免管道温度变化时扎
带松脱或收紧，必须设置好正确的弹簧张力。切勿过于拧紧蜗杆螺
钉。
7. 确保透过张紧器加号 (+) 形切口观察时金属板在张紧器两侧居中。
如果没有居中，则松开或拧紧任一侧的蜗杆螺钉直到对齐。确保传
感器牢牢固定并垂直于管道，如 图 3-4 所示。
8. 完成所有调整后，最后检查波形质量（请参阅 图 3-3）。
• 如果波形不佳，请松开扎带并调整传感器位置，然后再返回 步
骤 3。
• 如果波形良好，请继续 步骤 9。
9. 如果备用扎带过长，可以剪掉多余的长度。
10. 单击 Complete（完成）按钮。
3.5
确保 Install State
择 Installed
图 3-6: 安装工具屏幕：准备就绪
11. 卸下 CC21、安装电源模块并拧紧电源模块的两个锁紧螺栓。请参阅
用于无线耐腐蚀变送器的 Rosemount BP20E 电源模块快速安装指
南 。
安装了电源模块之后，传感器会自动重启，并尝试连接
WirelessHART® 网关。在拥有 100 个传感器的大型网络中，此过程
通常需要两个小时，有时甚至需要六个小时。
（安装状态）
（已安装）
为 Off（关），而且应用程序的脚注选
。
安装系索
警告
使用随附系索防止传感器从高处坠落和可能造成的伤害
22 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
过程
1. 将系索缠在管道周围、覆层上方。
注
不大于 20 英寸直径的管道 2 m 系索足够长。当无法将系索缠在管
道上时，请为系索找到一个备用的连接点。
提示
大于 20 英寸的管径，可以将系索连起来。对于相互靠近的传感器，
可能一条系索就够用了。
2.
将金属索裸露端穿过系索环，以将其固定到管道上。

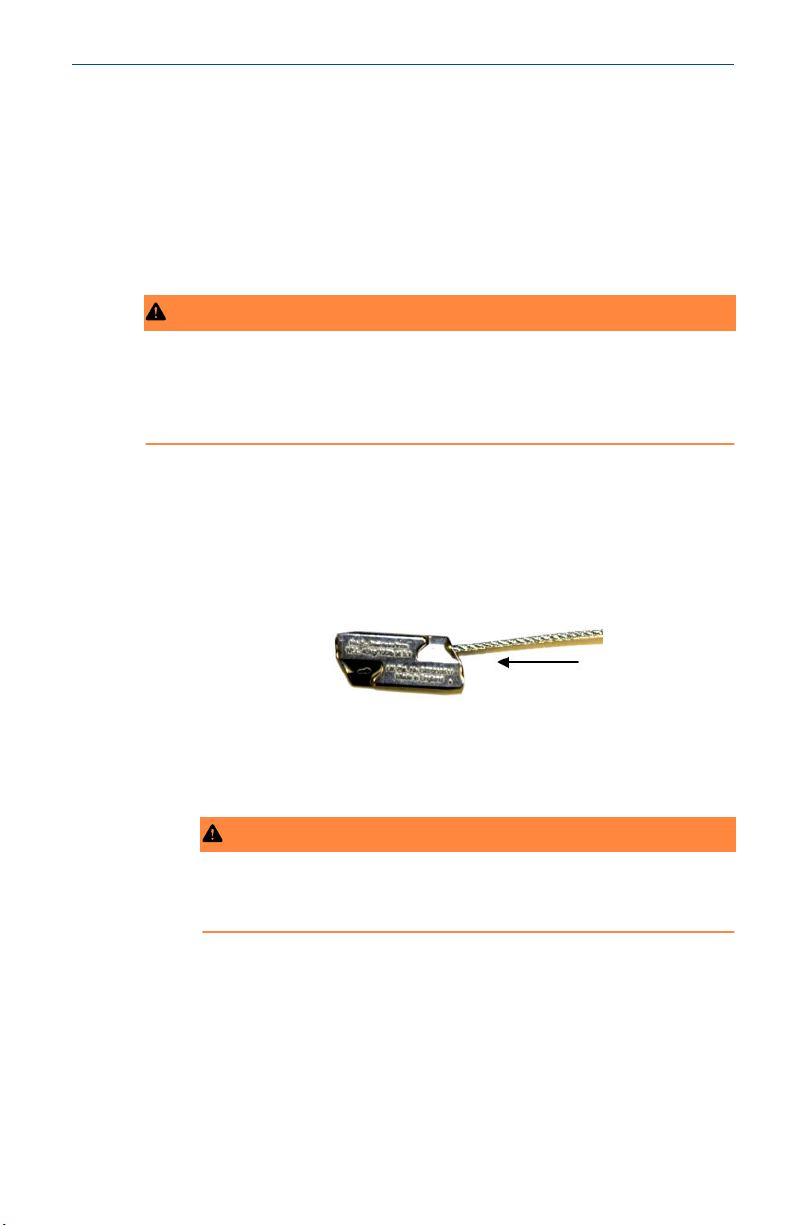

3. 将系索裸露端穿入缆索扣，然后将扣推向系索。
警告
系索裸露端穿过张紧器时要特别小心。请勿将手指放在张紧器的螺
栓下。
快速安装指南
4. 将裸露的一端穿过扎带张紧器。
23
快速安装指南 2022 年 1 月

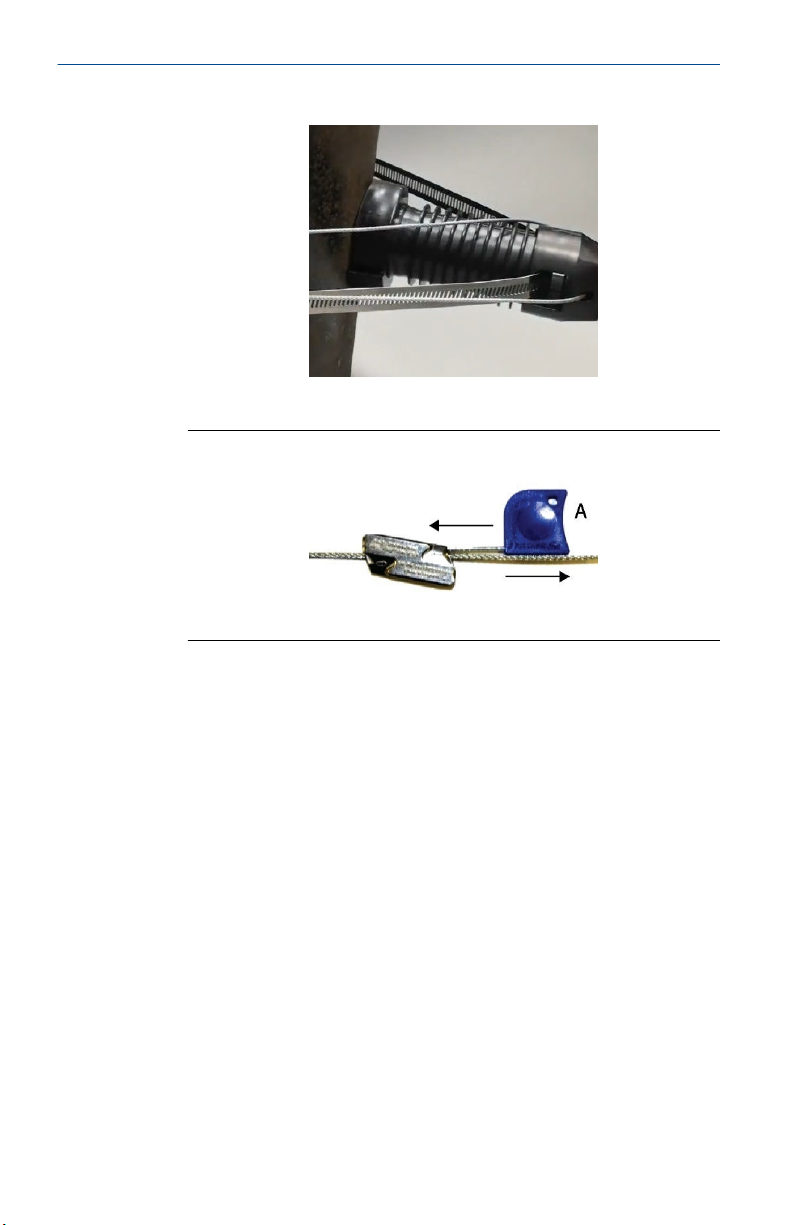

5. 将裸露端送入每个传感器中的系索孔，然后送入缆索扣的返回孔。
6. 系索线穿过缆索扣，尽量减少金属索的松弛度
需要帮忙？
使用松扣键将系索线从缆索扣中松开。
A. 松扣键
7. 这样就完成了传感器的安装。
24 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
4
使用磁性夹具安装变送器
如果 ET310 无线传感器使用磁性夹具，请按本节主题操作。
每个磁性夹具带四个通过球头螺栓连接到框架的磁性单元，如图 4-1 所
示。安装连接支架时，ET310 传感器位于磁性夹具框架中心的孔内，用螺
栓固定。球头螺栓使磁性夹具可以适应 2m 或以上的曲率。运输过程中，
磁场限于保护盖，此盖安装时取下。
图 4-1: 磁性夹具
4.1
快速安装指南
直接组装到传感器
安装磁性夹具之前，将支架组装到传感器。
过程
A.
框架
B.
球头螺栓
C.
保护盖
D.
传感器固定螺栓
E.
磁性单元
1. 从包装取出图 4-2 所示部件。确保图中的所有部件均在内。
25
快速安装指南 2022 年 1 月
注意
为防止损坏传感器，组装磁性安装支架之前不要取下传感器保护
盖。
图 4-2: 传感器固定到磁性夹具支架和紧固件
A. M8x30 ss a4-70
B.
防震垫圈
C. M8
气密螺母
支架部分
D.
E.
支架部分
F.
支架部分
2. 如图 4-3 所示将支架组装到传感器。 确保支架对齐，紧固件的位置
和方向图示无二致。
重要
确保螺栓头朝向下图所示支架组件一侧。
带帽六角头螺钉
x4
x2
1
2
3
x2
26 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
图 4-3: 组装了支架并盖上保护盖的传感器
A.
螺栓头
3. 使用扭矩扳手和内六角扳手将紧固件拧紧至 14 Nm，使支架固定到
位。
4.2
快速安装指南
为磁性夹具调试传感器
调试后，传感器可安全地加入指定网络并与网关通信。IK220 安装套件带一
个调试界面 (CC21) 和一台安装了 Permasense 安装应用程序的平板电脑。
CC21 提供一个调试期间使用的 ET310 传感器和平板电脑之间的电子接口。
安装应用软件用于
以上两个步骤均要求完成调试。
注
所有连接到网络和网关的传感器必须用相同的网络 ID 和连接密钥。
过程
1. 在传感器上配置 WiHART 网络组态。
2. 在机械安装过程中监测超声波信号的质量。
1. 对坚固耐用的平板电脑上电，并将 CC21 调试接口连接到平板电脑
USB 端口。
27
快速安装指南 2022 年 1 月

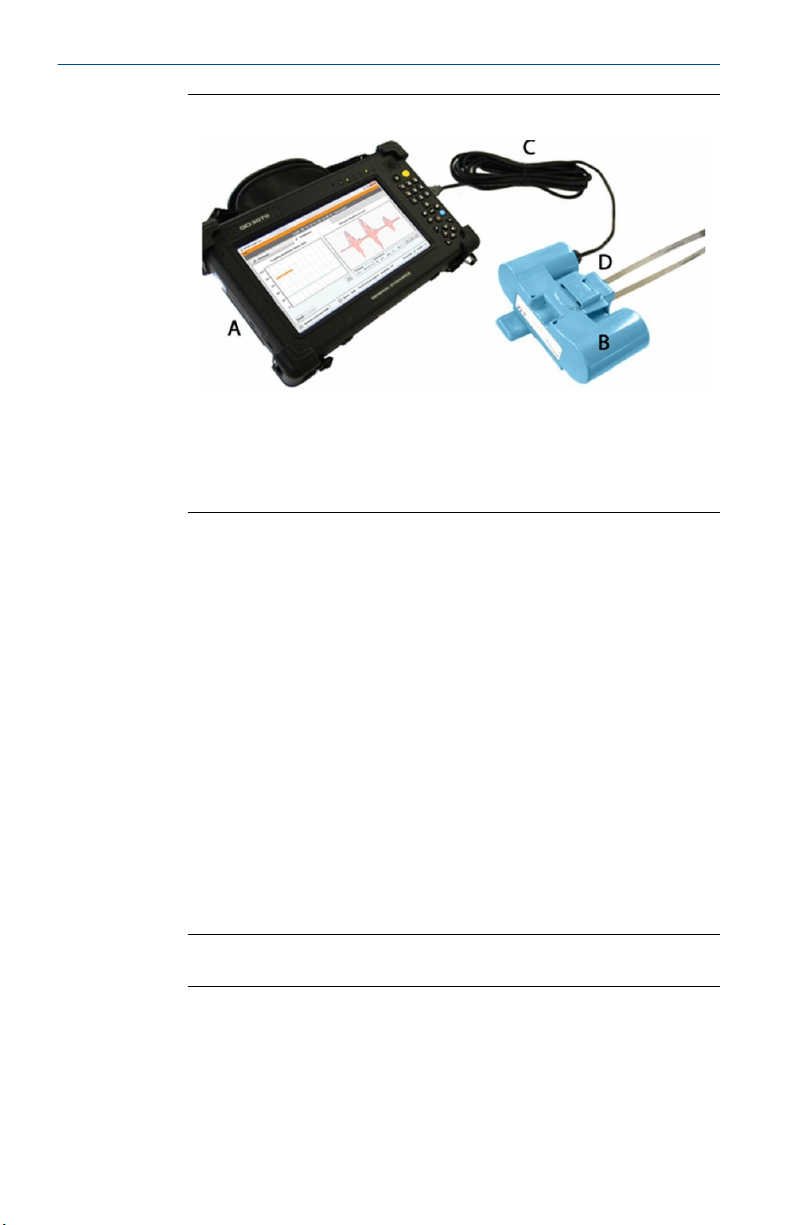

图 4-4: 调试套件
A.
平板电脑
B. CC21
C. USB
D.
2. 双击 Permasense 安装应用程序桌面图标。
约 10 秒钟后会打开 Permasense 安装工具软件。
3. 将 CC21 连接到传感器。
4. 在安装应用软件中：
a) 核实传感器 ID 和传感器的 MAC 地址，它们会在 10 秒内显示
接口
线
罗斯蒙特无线
在屏幕顶部。
Permasense
传感器
b) 选择 Provision（配置）选项卡。
c) 输入 5 位数的网络 ID 和 32 位十六进制的（数字 0-9 和字母
A-F）连入密钥。
d) 单击 Provision（配置）按钮。
完成配置后，系统进行确认。
e) 确保网关的网络 ID 在 Network Discovery（网络发现）面板
中可见。
注
设备接入网络可能需要数分钟。
28 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
图 4-5: 安装工具
5. 剪断将保护盖固定到 ET310 传感器的束线带，然后从传感器上取下
保护盖。
6. 将传感器放在管道或容器上所需的位置，然后由一人扶着，再进行
下一部分操作。
4.3
检查波形质量
过程
1. 单击安装应用软件的 Installation（安装）选项卡。
2. 单击 Start（启动）按钮，等待超声波波形从传感器中下载完毕。
注
每 10 秒钟自动下载一次波形。当新的波形到达时，这条线会短暂变
粗。
3. 检查波形的质量。
需要帮忙？
位于信号中的噪音上方的第一个或前两个反射信号必须轮廓分明。
只需一个反射信号即可计算出厚度。如果信号欠佳，请将传感器稍
稍移动一点。
快速安装指南
29
快速安装指南 2022 年 1 月
图 4-6: 波形质量
A.
良好波形
B.
不良波形
4. 确保测得厚度符合预期。
5. 如果波形质量欠佳，请稍微移动传感器，等待下一波形下载完成。
出现高质量波形后，使用永久性记号笔在容器上标记支架的 4 个插
槽位置，如 图 4-7 所示（传感器顶部和底部的四个红色标记）。
图 4-7: 标记传感器位置
30 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
6. 将传感器从容器上取下，将保护盖放回传感器，小心放置一旁，然
后继续下一组任务。
4.4
安装磁性夹具和传感器
磁性夹具直接安装在铁磁表面。可将磁性夹具安装在油漆厚度不大于 1
mm 的涂漆表面上。
警告
此操作需要两个人来完成。
• 建议使用手套和护目镜或全面罩等个人防护装备 (PPE)
• 此夹具使用的强力磁铁可以夹住手和手指
过程
1. 如 图 4-1 所示，卸下框架中心的 4 个传感器固定螺栓、垫圈和螺
母。
2. 如下图所示，剪断将保护盖固定到夹具的 4 个磁铁单元上的束线
带，但此时不要取下保护盖。
快速安装指南
A.
保护盖
B.
束线带
C.
磁性单元
3. 将磁性夹具放在容器上，使传感器固定螺栓孔与容器上的标记对
齐，如 图 4-7 所示。
4. 握住磁性单元将保护盖滑离，一次性取下 4 个磁性单元的 4 个保护
盖，如下图所示。取下保护盖后无需再握持磁性夹具。
31
快速安装指南 2022 年 1 月

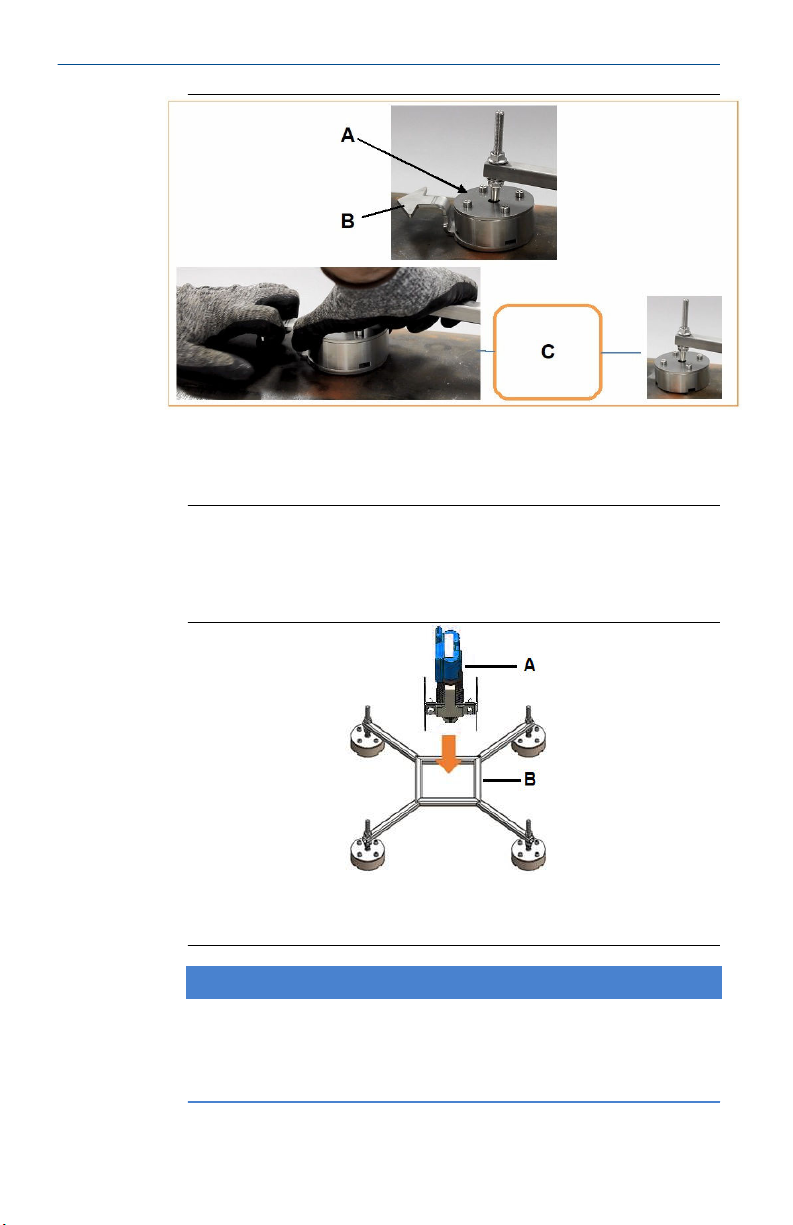

A.
磁性单元
B.
保护盖
C.
拆卸保护盖
5. 取下传感器上的保护盖。
6. 小心地将带支架的传感器放置在框架中心（如下图所示）。必须由
一个人扶住传感器直至固定螺栓安装好。
A. ET310
B.
带支架
磁性夹具
注意
传感器中使用的磁体具有很大的拉力。为了避免损坏传感器并为每
个传感器找到精确的位置，首先让传感器与容器成一定角度，然后
慢慢落在表面上，如下图所示。
32 Emerson.com/Rosemount
2022 年 1 月 快速安装指南

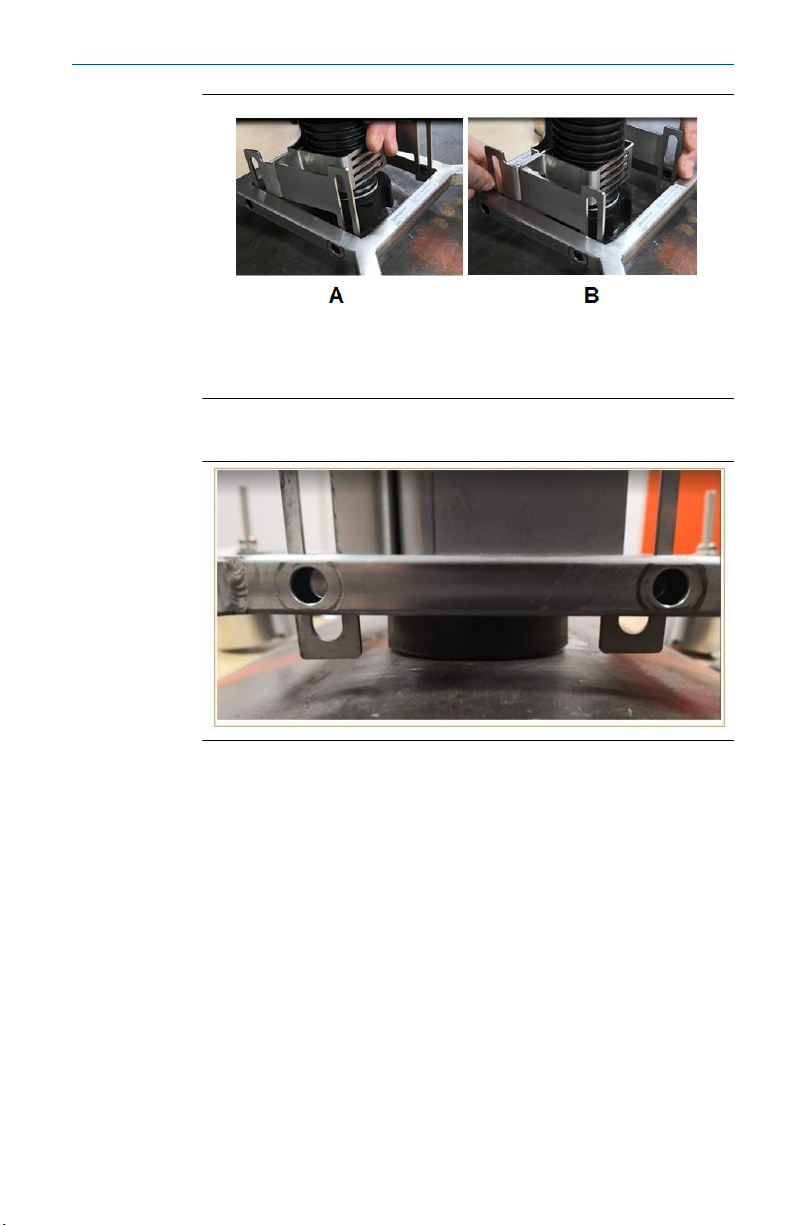

A.
让传感器与容器成一定角度
B.
传感器落放在容器上
7. 确保传感器垂直于容器并与之接触，如下图所示。
快速安装指南
8. 如下图所示，安装磁性夹具的 4 个传感器固定螺栓、锁紧垫圈和螺
母。
33
快速安装指南 2022 年 1 月
注
一个楔形锁紧垫圈位于螺栓头下方，另一个位于螺母下方。使用随
附扭矩扳手和六角扳手将扭矩拧至 14Nm。
9. 下载另一波形并检查波形质量是否良好，然后再继续。如果有必
要，按照 拆卸磁性夹具或调整位置说明移动磁性夹具，然后继续进
行 检查波形质量。
4.5
34 Emerson.com/Rosemount
完成传感器安装
过程
1. 单击 Complete（完成）按钮。
需要帮忙？
确保 Install State
择 Installed
图 4-8: 安装工具屏幕：准备就绪
（安装状态）
（已安装）
为 Off（关），而且应用程序的脚注选
。
2022 年 1 月 快速安装指南
2. 卸下 CC21、安装电源模块并拧紧电源模块的两个锁紧螺栓。请参阅
用于无线耐腐蚀变送器的 Rosemount BP20E 电源模块快速安装指
南 。
安装了电源模块之后，传感器会自动重启，并尝试连接
WirelessHART® 网关。在拥有 100 个传感器的大型网络中，此过程通
常需要两个小时，有时甚至需要六个小时。
4.6
磁性夹具安装的系索装配
警告
使用两条系索防止传感器和磁性支架意外掉落。
如果系索不够长，可以将两条连起来。因此每个磁性支架均随附了 4 条系
索。
过程
1. 找到合适的系索装配点，距离尽可能短，垂直于安装位置上方。
2. 如果距离不够一条系索到装配点，请使用系索的环再接一条。
3. 将金属索裸露端穿过固定点，在穿过系索的环固定系索。
4. 将系索末端穿入缆索扣，拉出一段。
5. 将系索末端穿过磁性夹具的框架，如 图 4-9 所示。
6. 然后将末端先后穿过传感器的带槽和缆索扣的回线孔。
7. 调整缆索扣位置，减少系索松弛度；但切勿拉紧缆索。
警告
快速安装指南
如果没有尽可能减少松弛度，磁性支架意外掉落时系索可能会断
裂，导致组件从高处坠落，严重受损。
35
快速安装指南 2022 年 1 月
图 4-9: 系索组件
8. 重复步骤 步骤 1 到 步骤 7 安装第二根系索。
注
使用松扣键将系索线从扣中松开。
9. 传感器安装现已完成。
36 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
5
5.1
维护
检修和维护
此传感器是一个密封单元，不含用户维修部件。
如果需要更换电源模块，请参考 用于无线耐腐蚀变送器的 Rosemount
BP20E 电源模块快速安装指南 。
快速安装指南
37
快速安装指南 2022 年 1 月
6
6.1
6.2
6.3
6.4
产品认证
版本 0.1
欧洲指令信息
欧盟符合性声明的副本见本指南末尾。最新版本的欧盟符合性声明可在
Emerson.com/Rosemount 上获得。
电信合规性
所有无线设备均需要认证，以确保它们符合与射频频谱的使用相关的法
规。几乎每个国家或地区都需要此类产品认证。艾默生正与全球各政府机
构合作，以供应完全合规的产品，并消除违反有关无线设备使用的政府指
令或法律的风险。
FCC 和 IC
本设备符合
• 本设备不会导致有害干扰。
• 本设备必须接受任何接收到的干扰，包括可能会导致意外操作的干扰。
• 安装此设备时，必须保证天线与所有人之间至少有 20 cm 的间距。
FM 普通场所认证
按照标准，变送器已经由美国联邦职业安全与健康管理局 (OSHA) 授权的国
家认可测试实验室 (NRTL) FM 公司进行了检验和测试，证明了其设计符合
基本电气、机械和防火要求。
FCC 规范第 15 部分的规定。设备操作应符合下列条件：
6.5
38 Emerson.com/Rosemount
安装设备（北美）
美国 National Electrical Code®（NEC，国家电气规范）和 加拿大电气规程
(CEC) 允许在分区中使用有分类标志的设备， 以及在分类中使用有分区标
志的设备。标志必须适合区域类别、气体和温度等级。此信息在相应的规
范中明确定义。
2022 年 1 月 快速安装指南
6.6
危险品监管
传感器和磁力夹具中的磁铁已经过屏蔽，便于运输，符合 IATA 危险品磁场
规定。传感器可安全空运。
6.7 USA
6.7.1
I5 美国本质安全 (IS)
证书：
标准： UL 913 — 第 8 版，2013 年 12 月 6 日修订
标志： CLASS I, DIV 1, GP ABCD, T4…T2, Tamb = –50 °C 至 +75 °C, IP67
6.8 Canada
6.8.1
I6 加拿大本质安全 (IS)
证书：
标准： CAN/CSA C22.2 编号 157-92 (R2012) +Upd1 +Upd2
标志： CLASS I, DIV 1, GP ABCD, T4…T2, Tamb = –50 °C 至 +75 °C, IP67
6.9 Europe
6.9.1
I1 ATEX 本质安全
证书：
标准：
SGSNA/17/SUW/00281
SGSNA/17/SUW/00281
Baseefa17ATEX062X
EN IEC 60079-0:2018
EN 60079-11: 2012
标志：
安全使用的特殊条件 (X)：
快速安装指南
II 1 G, Ex ia IIC T4…T2 Ga, Tamb = –50 °C 至 +75 °C, IP67
1. 塑料安装底座可能存在静电点燃危险，因此严禁使用干布擦拭或清
洁。
2. 可以将设备连接到温度高达 200°C 的过程管道:
a. –50 °C ≤ Ta ≤ +120 °C，用于 T4
b. –50 °C ≤ Ta ≤ +190 °C，用于 T3
c. –50 °C ≤ Ta ≤ +200 °C，用于 T2
3. 外壳可能存在静电点燃危险，因此严禁使用干布擦拭或清洁。
39
快速安装指南 2022 年 1 月
6.10 International
6.10.1
I7 IECEx 本质安全认证 (IS)
证书：
标准： IEC 60079-0:2017 7.0 版，IEC 60079-11: 2011 6.0 版
标志： Ex ia IIC T4…T2 Ga, T
安全使用的特殊条件 (X)：
1. 塑料安装底座可能存在静电点燃危险，因此严禁使用干布擦拭或清
2. 可以将设备连接到温度高达 200°C 的过程管道:
3. 外壳可能存在静电点燃危险，因此严禁使用干布擦拭或清洁。
6.11 China
6.11.1
I4 中国 NEPSI 本质安全
证书：
标准：
标志：
IECEx BAS 17.0047X
= –50 °C 至 +75 °C, IP67
amb
洁。
a. –50 °C ≤ Ta ≤ +120 °C，用于 T4
b. –50 °C ≤ Ta ≤ +190 °C，用于 T3
c. –50 °C ≤ Ta ≤ +200 °C，用于 T2
GYJ18.1090X
GB3836.1-2010, GB3836.4-2010,GB3836.20-2010
Ex ia IIC T4…T2 Ga
安全使用的特殊条件 (X)：
请参阅证书了解安全使用的具体条件。
6.12
6.12.1
40 Emerson.com/Rosemount
EAC – Belarus, Kazakhstan, Russia
IM (EAC) 本质安全
证书：
标准：
标志：
安全使用的特殊条件 (X)：
请参阅证书了解安全使用的具体条件。
C-GB.МЮ62.В.05220
ТР ТС 0 12/2011
0Ex ia IIC T4..T2 Ga X
2022 年 1 月 快速安装指南
6.13

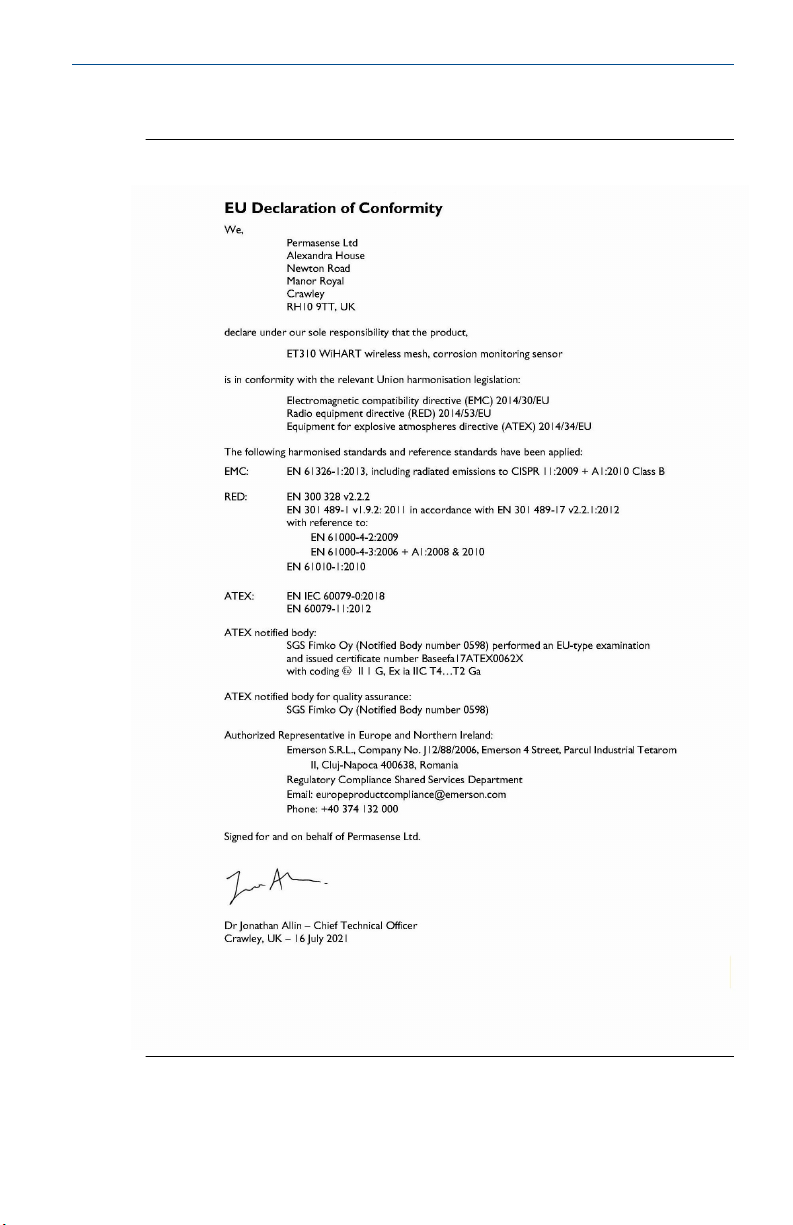

欧盟符合性声明
图 6-1: 符合性声明
快速安装指南
41
快速安装指南 2022 年 1 月
42 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
6.14 China RoHS
快速安装指南
43
快速安装指南 2022 年 1 月
A
调整磁性单元高度
如果磁性夹具安装在非球形或不平整的表面上，可能需要调整磁性单元的
高度。
过程
1. 旋松固定框架的球头螺栓上的顶部和底部螺母。可能需要一个 13
mm A/F 扳手旋松底部螺母，同时用一个 8 mm 扳手固定球头螺栓不
动。
2. 将顶部螺母松至螺纹末端。
3. 将框架抬到所需高度，以便全部 4 个磁性单元稳定落在容器表面。
4. 将底部螺母固定在要求高度。
5. 使用 13 mm 扳手固定底部螺母，将顶部螺母拧至 14 Nm 扭矩。
A.
调整前
B.
调整后
44 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
快速安装指南
45
快速安装指南 2022 年 1 月
B
拆卸磁性夹具或调整位置
先决条件
• 确保拥有 4 个磁性夹具保护盖和传感器保护盖。
• 需要一个人扶着传感器保持适当位置，另一个人按程序操作。
过程
1. 如 图 B-1 所示，卸下 4 组传感器固定螺栓、垫圈和螺母，然后将保
护盖装回传感器，放置在一侧。
图 B-1: 磁性夹具
A.
框架
B.
球头螺栓
C.
保护盖
D.
传感器固定螺栓
E.
磁性单元
2. 必须有一个人扶着磁性夹具保持位置。
3. 在磁性单元下方插入一把平头螺丝刀，如 图 B-2 所示。
46 Emerson.com/Rosemount
2022 年 1 月 快速安装指南

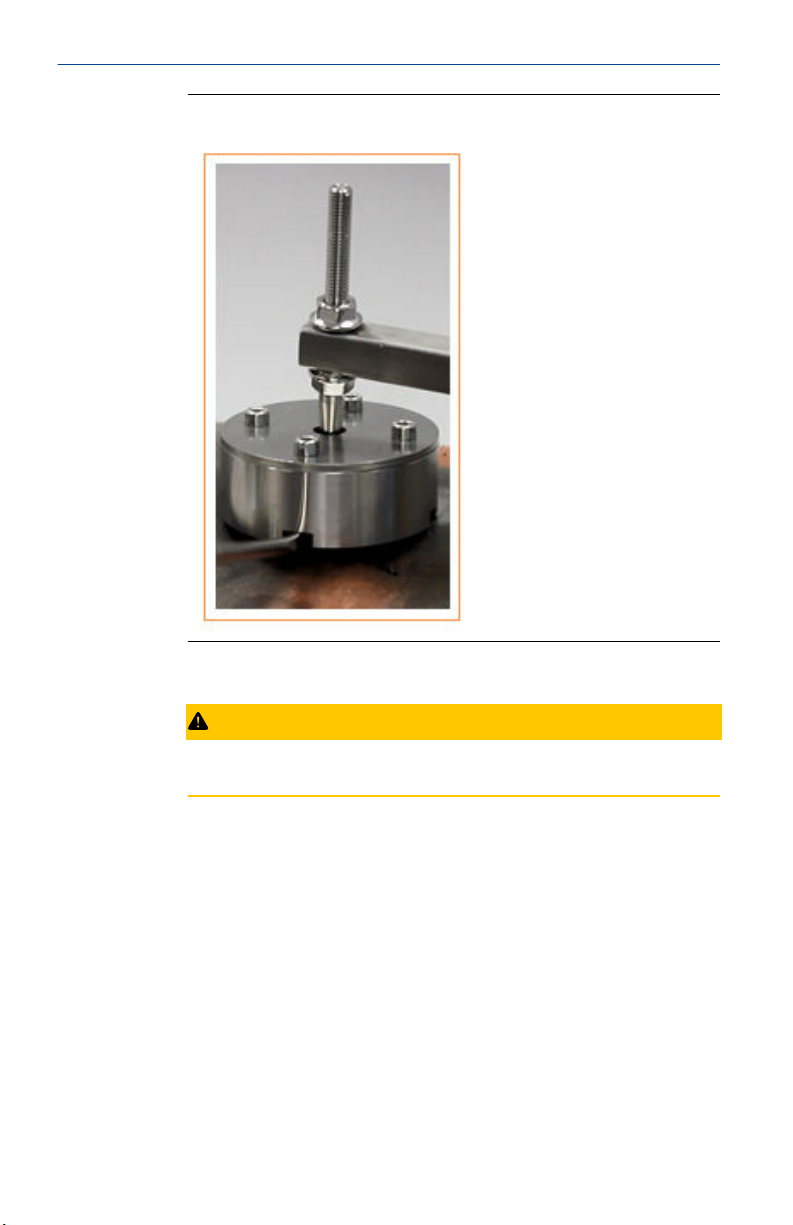

图 B-2: 拆卸磁性单元
A.
磁性单元
B.
平头螺丝刀
4. 扳起螺丝刀，将磁性装置翘起 离开容器，如 图 B-3 所示。
快速安装指南
47
快速安装指南 2022 年 1 月

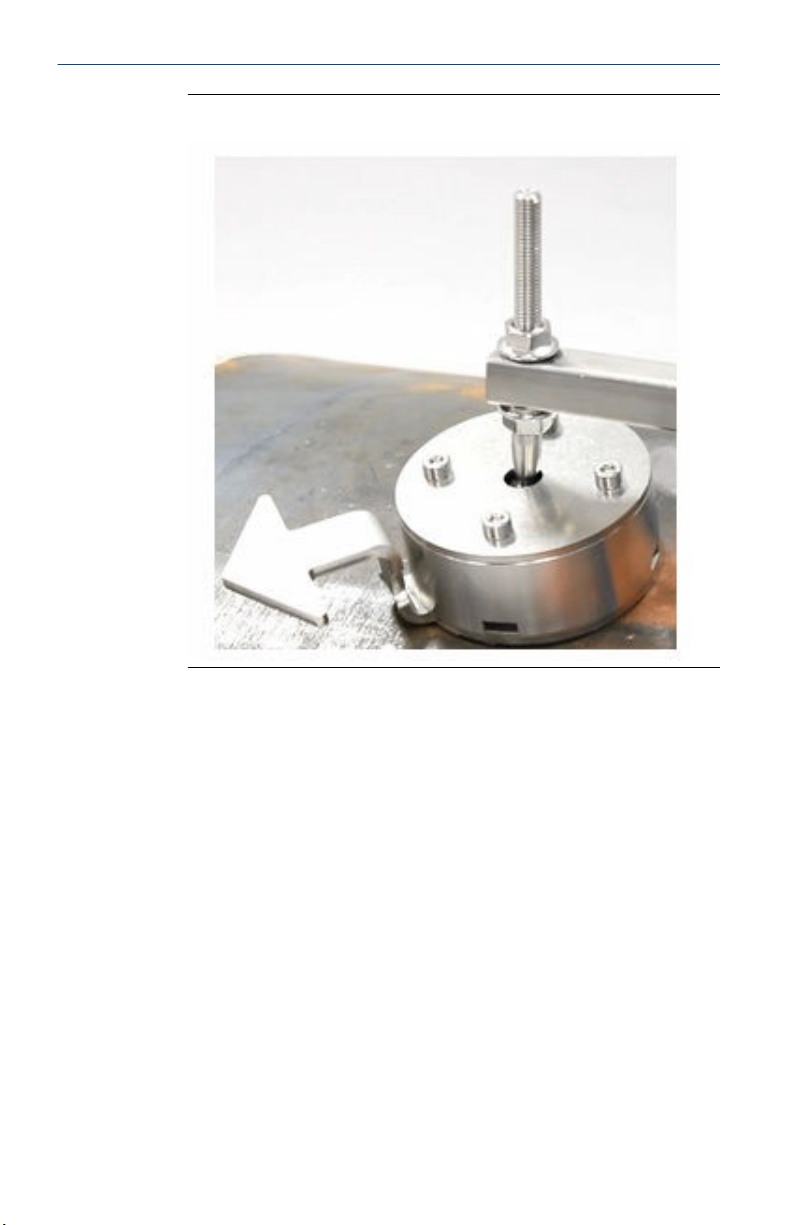

图 B-3: 平头螺丝刀扳起磁性单元
5. 将保护盖滑入磁性单元下方，然后取出螺丝刀，如 图 B-4 所示。
小心
装回保护盖时，小心不要夹到手和手指。
48 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
图 B-4: 重装保护盖
快速安装指南
6. 将磁性单元向保护盖滑动盖上，如 图 B-5 所示。
49
快速安装指南 2022 年 1 月
图 B-5: 安装保护盖
7. 对 4 个磁性单元重复步骤。
8. 安装保护盖后，磁性夹具就可以重新定位或拆卸了。
50 Emerson.com/Rosemount
2022 年 1 月 快速安装指南
快速安装指南
51
*00825-0106-4221*
00825-0106-4221, Rev. AA
快速安装指南
2022 年 1 月
©
2022 Emerson。 保留所有权利。
艾默生销售条款和条件可应要求提供。
Emerson 徽标是艾默生电气公司的商标和
服务标志。 Rosemount 是艾默生公司集
团旗下公司的标志。 所有其他标志归其
各自所有者所有。
Loading...
