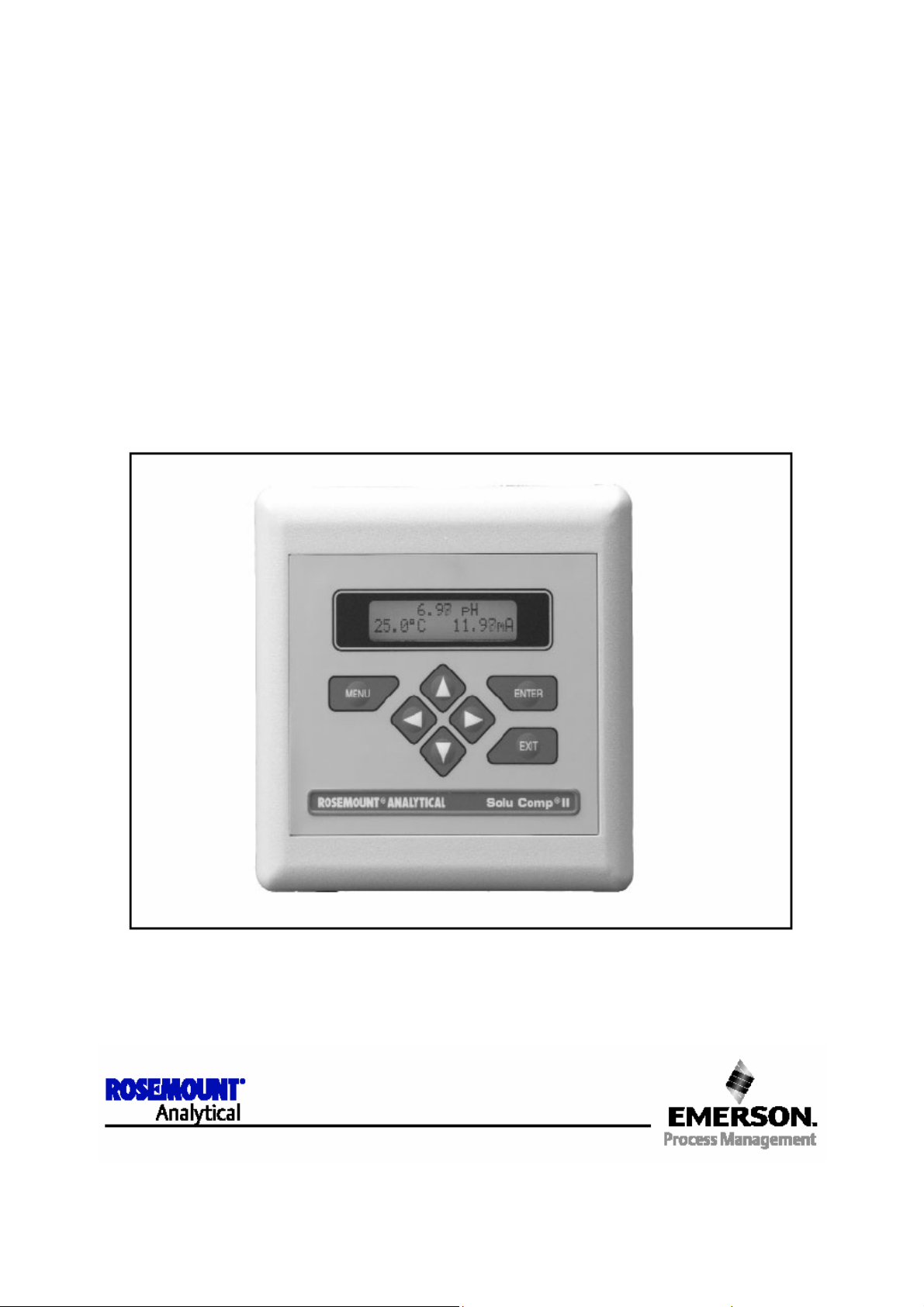

快速启动指南

Model Solu Comp II

Dual Input Oxygen/pH Analyzer

1

双检测器（溶解氧/pH）分析仪

（仪器型号: 1055-25-32和1055-25）

有关更详细的产品信息，请参见随产品一同发货的操作手册CD 盘，或登陆我们的网站：

www.emersonprocess.com/raihome/liquid

通用技术规格

外 壳 ：盘装仪表材质为ABS树脂，短管安装/墙面安装仪表材质为聚碳酸酯。所有仪表的防护等级均符合
NEMA 4X/CSA 4（IP65）。
尺 寸 ：盘装仪表（选型代码-10）：6.10×6.10×3.72英寸（155×155×94.5毫米）；

墙面安装/短管安装仪表（选型代码-11）：6.23×6.23×3.23英寸（158×158×82毫米）；
请参见第五页短管安装的详细尺寸。

进线孔规格 ：PG13.5 或者 ½ 英寸。
显 示 ：两行，16个字符，背景明亮。字符高度为4.8mm。显示方式可以按照客户的要求进行设置。
根据传感器数量的不同，最多可以有14个显示画面。
环境温度和湿度：0-50℃（32-122°F），相对湿度为5-95%RH（无冷凝）。
注：在使用降级显示功能时，仪器可以用在-20至60℃。
电 源 ：选型代码-01：115/230±15%VAC

选型代码-02：24VDC±15%，功耗6瓦；
仪表采用双层绝缘保护。
对于24VDC供电选择，仪器可以用在Class I、Div. 2、Group A-D。

RFI（无线电干扰）/EMI（电磁干扰）：符合EN-61326标准。
LVD ：符合EN-61010-1标准。

输 入 ：可连接1个或者2个传感器，传感器可以是 pH/ORP、电阻率/电导率、环形电导率、氯、溶解氧、臭
氧、流量或温度。仪器具有现场定义检测参数的功能，操作人员可以在现场定义被测参数，具体组合
方式请见产品样本后面的组合选型指南。对于接触电导率检测，温度补偿所采用的热电阻是Pt100。
对于其它参数的检测，温度补偿所采用的热电阻是Pt100、Pt1000或22k NTC（后者只适用于溶解氧检
测）。
输 出 ：2个4-20mA或0-20mA的隔离输出，并且连续可调，输出特性为线性或者对数，最大负载电阻为600欧
姆。输出阻尼时间常数为5秒（用户可调）。

警 ：3个报警继电器可用于被测参数报警或者过程温度报警，报警3默认的报警状态是过程报警。每个继

报

电器均为独立设置，报警逻辑为高报、低报或者USP 23报警，死区大小也可由用户定义。
USP 23报警一般是通过编程进行设置，即当电导率值达到用户设定的某个极限百分数时，仪器触发报
警。注：USP 23报警只适用于电导率/电阻率检测。

继 电 器 ：C型，单刀双掷，环氧树脂材料封装。

重量/发运重量：（以磅的整数或0.5公斤的倍数为重量计量单位）3磅（1.5公斤）/4磅（2公斤）

28 VDC 5.0 A 3.0 A
115 VAC 5.0 A 3.0 A
230 V AC 5.0 A 1.5 A

/.

，50/60Hz±6%，功耗8瓦；

阻抗负载 感应负载

2

快速启动指南

用于SOLU COMP II 溶解氧/pH分析仪

（仪器型号: 1055-25-32和1055-25）

1．参见英文操作手册2.0部分的安装说明。
2．传感器与分析器之间的接线见下图。请参考传感器的详细说明书。有关报警输出、信号输出和电源的连接，

如下图所示：

TB3接线端子板 TB4接线端子板 1055电流/pH变送器
1．1#电极阳电极 1-3．不接
2．1#电极阴电极 4．22K TC信号线 TB1接线端子板
3．1#电极屏蔽地 5．不接 4．接地极
4．1#电极RTD信号线 6．22K TC连接线 3．230VAC
5．1#电极RTD连接线 2．中线
6．1#电极RTD补偿线 TB5接线端子板 1．115VAC
7．2#电极RTD补偿线 6．2#参比电极进线
8．2#电极RTD连接线 5．2#参比电极屏蔽线 TB2接线端子板

2#电极RTD信号线 4．2#液接地电极 1．报警1常开触点

9．
10．2#电极屏蔽地 3．2#pH/ORP电极屏蔽线(带放大器) 2．报警1常闭触点
11．2#电极+5V 2．2#pH/ORP电极屏蔽线(不带放大器) 3．报警1公共地
12．2#电极-5V 1．2#pH/ORP电极进线 4．报警2常开触点
5．报警2常闭触点
TB6接线端子板 TB7接线端子板 6．报警2公共地
1-4．不接 1．2#电极输出+ 7．报警3常开触点
2．2#电极输出- 8．报警3常闭触点
3．1#电极输出+ 9．报警3公共地
4

．1#电极输出-

1055-01-10接线说明（盘装表，115/230VAC供电）

3

TB3接线端子板 TB4接线端子板 1055电流/pH变送器
1．1#电极阳电极 1-3．不接
2．1#电极阴电极 4．22K TC引出线 TB1接线端子板
3．1#电极屏蔽地 5．不接 4．不接
4．1#电极RTD信号线 6．22K TC连接线 3．接地极
5．1#电极RTD连接线 2．24VDC-
6．1#电极RTD补偿线 TB5接线端子板 1．24VDC
7．2#电极RTD补偿线 6．2#参比电极进线
8．2#电极RTD连接线 5．2#参比电极屏蔽线 TB2接线端子板
9．2#电极RTD信号线 4．2#液接地电极 1．报警1常开触点
10．2#电极屏蔽地 3．2#pH/ORP电极屏蔽线(带放大器) 2．报警1常闭触点
11．2#电极+5V 2．2#pH/ORP电极屏蔽线(不带放大器) 3．报警1公共地
12．2#电极-5V 1．2#pH/ORP电极进线 4．报警2常开触点
5．报警2常闭触点
TB6接线端子板 TB7接线端子板 6．报警2公共地
1-4．不接 1．2#电极输出+ 7．报警3常开触点
2．2#电极输出- 8．报警3常闭触点
3．1#电极输出+ 9．报警3公共地
4．1#电极输出-

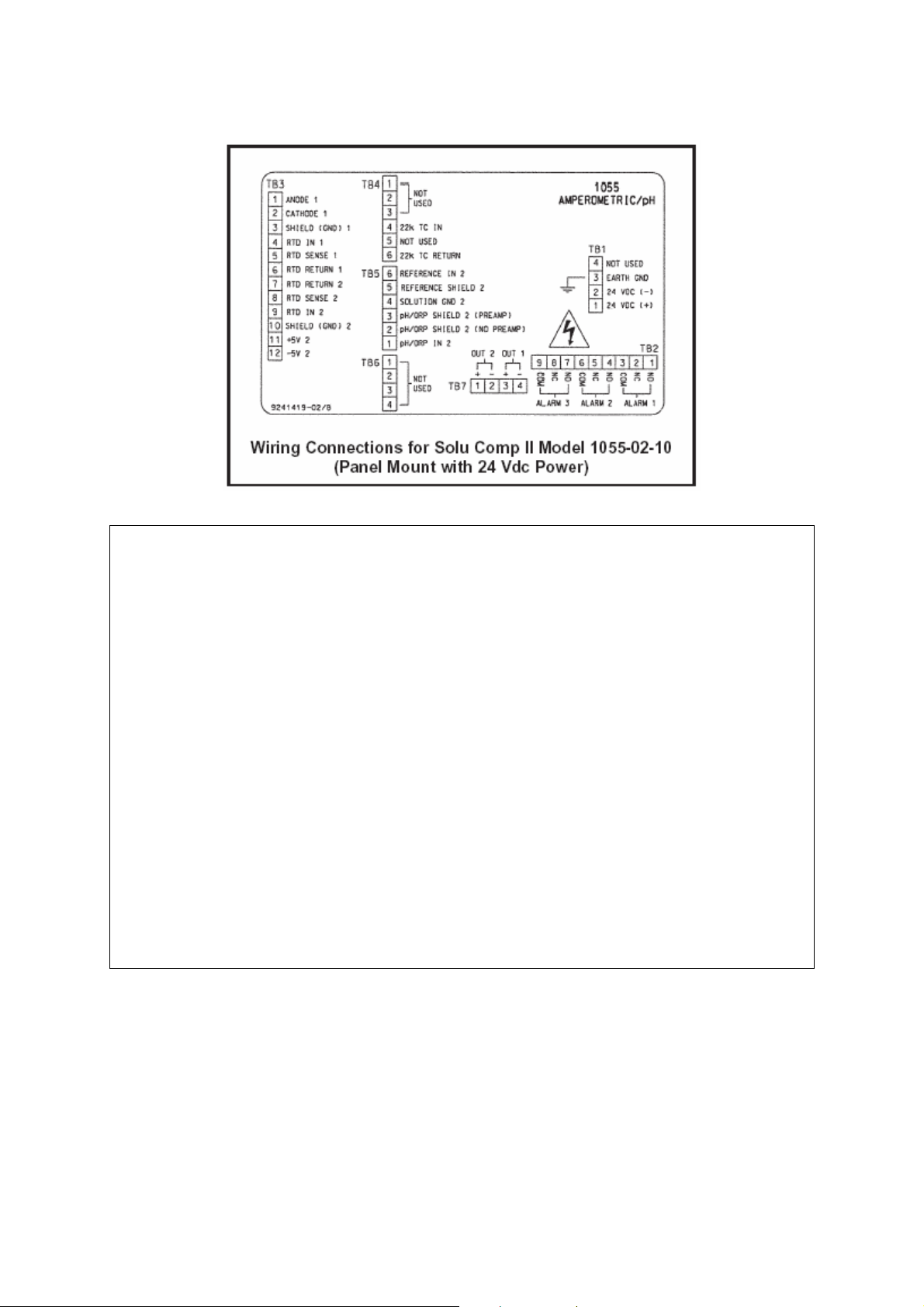

1055-02-10接线说明（盘装表，24VDC供电）

4

TB2接线端子板 TB7接线端子板 TB6接线端子板
1．报警1常开触点 1．2#电极输出+ 1-4．不接
2．报警1常闭触点 2．2#电极输出-
3．报警1公共地 3．1#电极输出+ TB3接线端子板
4．报警2常开触点 4．1#电极输出- 12．2#电极-5V
5．报警2常闭触点 11．2#电极+5V
6．报警2公共地 TB5接线端子板 10．2#电极屏蔽地
7．报警3常开触点 1．2#pH/ORP电极进线 9．2#电极RTD信号线
8．报警3常闭触点 2．2#pH/ORP电极屏蔽线(不带放大器) 8．
9．报警3公共地 3．2#pH/ORP电极屏蔽线(带放大器) 7．2#电极RTD补偿线
4．2#液接地电极 6．1#电极RTD补偿线
TB1接线端子板 5．2#参比电极屏蔽线 5．1#电极RTD连接线
1．115VAC 6．2#参比电极进线 4．1#电极RTD信号线
2．中线 3．1#电极屏蔽地
3．230VAC TB4接线端子 2．1#电极阴电极
4．接地极 6．22K TC连接线 1．1#电极阳电极
5．不接
4．22K TC引出线 1055电流/pH变送器
1-3．不接

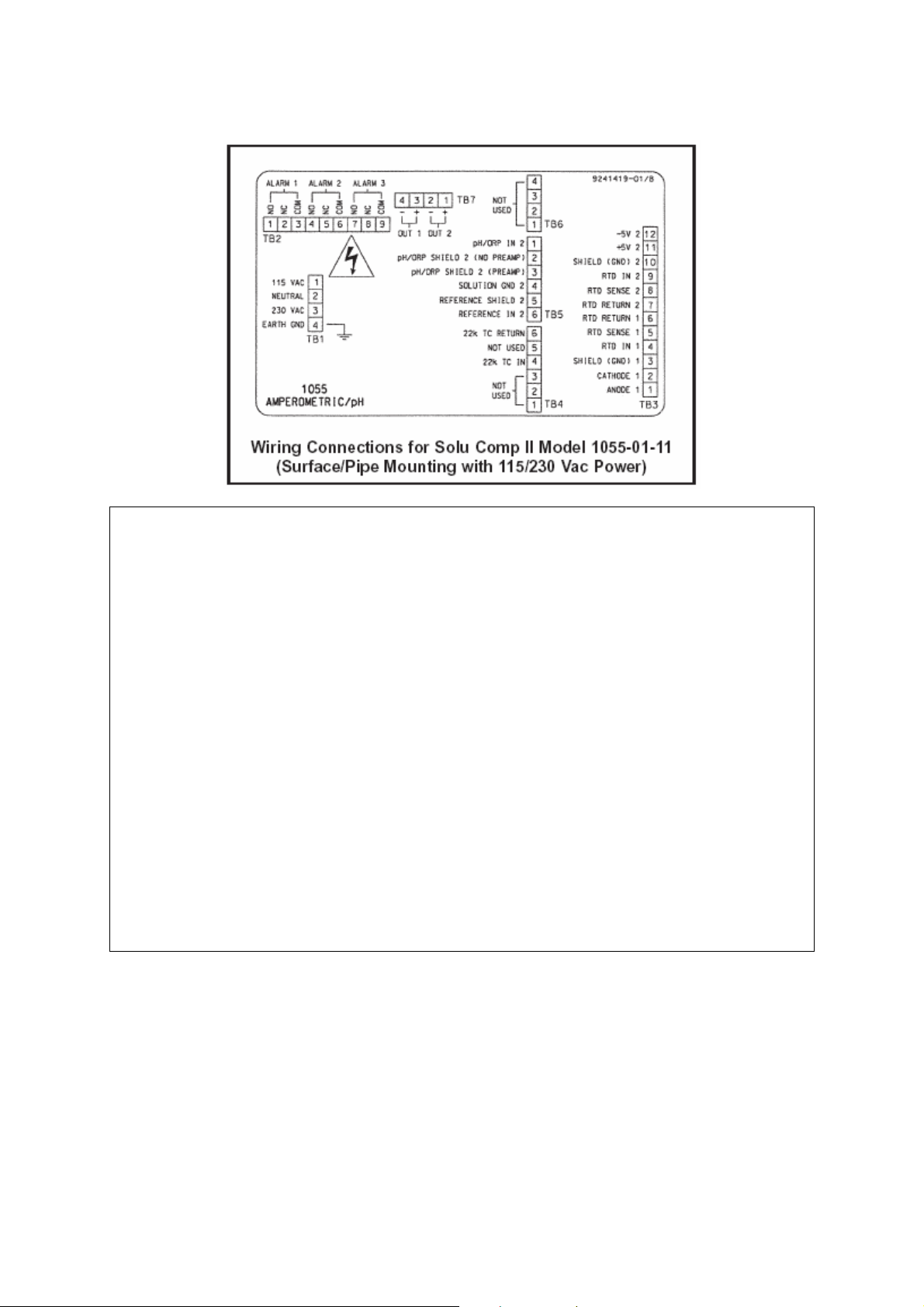

1055-01-11接线说明（墙面安装/短管安装，115/230VAC供电）

2#电极RTD连接线
