Rosemount™ 3144P 温度变送器
采用 FOUNDATION™ 现场总线协议
快速安装指南
00825-0106-4834, Rev FA
3 月 年 2020 年 月
快速安装指南 3 月 年 2020 年 月
内容
关于本指南.................................................................................................................................. 3
安装变送器.................................................................................................................................. 4
接线和通电.................................................................................................................................. 7
检查铭牌.................................................................................................................................... 15
产品认证.................................................................................................................................... 19
2 Rosemount 3144P
3 月 年 2020 年 月 快速安装指南
1
关于本指南
本指南提供了安装罗斯蒙特 3144P 变送器的基本指导。但未提供详细的组
态、诊断、维护、保养、故障排除、防爆、防火或本质安全 (I.S.) 安装的说
明。更多说明，请参阅罗斯蒙特 3144P 变送器参考手册。手册和本指南的
电子版本也可以从 Emerson.com/Rosemount 获得。
警告
爆炸
爆炸可能会导致死亡或严重伤害。
在有爆炸危险的环境中安装本设备时，请务必遵守适用的当地、国家和
国际标准、规范和规程。
请查阅本文档的“产品认证”一节，了解与安全安装相关的任何限制。
在防爆/防火安装中，不得在设备通电的情况下拆卸变送器盖。
过程泄漏
过程泄漏可能导致伤亡。
在加压之前，应安装并拧紧热电偶套管和传感器。
在使用过程中不得拆卸热套管。
导线管/电缆入口
变送器外壳中的导线管/电缆入口采用 ½–14 NPT 螺纹牙形。
当在危险场所安装时，在电缆/导线管入口中仅使用已列出或通过 Ex 认
证的适当堵头、密封套或接头。
电力停供
触电可能会导致死亡或严重伤害。
不得接触引线或接线端子。 引线上可能存在的高压会导致触电：
物理接触
未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。这可
能是有意或无意的，需要采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。限制
未经授权人员进行物理接触，以保护最终用户的资产。这对于设施中使用
的所有系统均是如此。
快速安装指南
警告
3
快速安装指南 3 月 年 2020 年 月
2
2.1
安装变送器
变送器应安装在电缆管线的高点，以防止湿气进入变送器的外壳。
典型北美式安装
过程
1. 把套管安装到过程容器的壁上。
2. 安装并拧紧热套管。
3. 进行泄漏检查。
4. 连接所有必要的联管节、联轴器和加长管配件。使用经过认证的螺
纹密封剂密封配件螺纹，例如硅树脂或聚四氟乙烯胶带（根据要求
而定）。
5. 将传感器拧入热套管中，或者直接拧到过程管道上（视安装要求而
定）。
6. 核对所有密封要求。
7. 将变送器安装到热套管/传感器上。使用经过认证的螺纹密封剂密封
所有螺纹，例如硅树脂或聚四氟乙烯胶带（根据要求而定）。
8. 将现场接线导线管安装到变送器导线管入口中（针对分体式安
装），并把导线接入到变送器外壳中。
9. 把现场接线端头拉到外壳的端子侧。
10. 将传感器引线连接到变送器传感器端子。
接线图位于外壳盖内侧。
11. 装好并拧紧两个变送器盖。
2.2
4 Rosemount 3144P
典型欧洲式安装
过程
1. 把套管安装到过程容器的壁上。
2. 安装并拧紧热套管。
3. 进行泄漏检查。
4. 将接线盒连接到热套管上。
5. 将传感器插入套管，接线到连接头。
接线图位于连接头内侧。
6. 使用一个安装架选件，把变送器安装到 2-in. (50 mm) 管道或板上。
7. 将电缆密封格兰安装到从外壳到变送器导管入口的屏蔽电缆上。
3 月 年 2020 年 月 快速安装指南
8. 将屏蔽电缆从变送器另一侧的导线管入口接回到控制室。
9. 通过电缆入口把屏蔽电缆插入到接线盒/变送器中。连接并拧紧电缆
密封接头。
10. 把屏蔽电缆连接到传感器外壳的端子上（在传感器外壳内）和传感
器接线端子上（在变送器外壳内）。
2.3
安装罗斯蒙特 X-well 技术
罗斯蒙特 X-well 技术适合温度监测应用，不适用于控制或安全应用。它可
用于配有 Rosemount 0085 管夹式传感器并采用工厂组装直接安装组态的
罗斯蒙特 148 温度变送器。不能用于分体式安装组态。
罗斯蒙特 X-well 技术仅在使用由工厂提供和组装、加长件长度为 3.2-in. (80
mm) 的 Rosemount 0085 管夹式镀银端头单元件传感器时才能按规定工
作。如果与其他传感器共用，它将无法按规定工作。安装和使用错误的传
感器将会导致过程温度计算不准确。
重要
请遵循以上要求以及以下安装最佳实践，以确保罗斯蒙特 X-well 技术按规
定工作。
遵循管夹式传感器的最佳安装实践。请参阅 Rosemount 0085 管夹式传感
器快速安装指南以及关于罗斯蒙特 X-well 技术的下述具体要求：
1. 直接在管夹式传感器上安装变送器。
2. 变送器应安装在远离锅炉或伴热装置等外部动态温度源的位置。
小心
计算不准确
传感器与管道表面或组件中的传感器悬架之间蓄积的湿气可能会导
致过程温度计算不准确。
快速安装指南
确保管夹式传感器端头直接与管道表面接触。
请参阅 Rosemount 0085 管夹式传感器快速安装指南中的最佳安
装实践，以确保传感器与管道表面正确接触。
3. 为防止热损耗，请用隔热层隔离传感器管夹组件和传感器扩展件直
到 变送器头（最小 ½ 英寸厚，R 值 > 0.42 m2 x K/W）。在管夹式传
感器每侧至少需要安装有 6-in. (152.4 mm) 隔热层。注意让隔热层
和管道之间的间隙保持最小。请参阅 图 2-1。
5
快速安装指南 3 月 年 2020 年 月
图 2-1: 采用罗斯蒙特 X-well 技术的变送器安装
小心
过隔热
变送器头隔热可能导致响应时间变长，并可能损坏变送器电子元
件。
不要在变送器表头安装隔热层。
4. 尽管出厂时将采用这样的组态，仍应确保管夹式 RTD 传感器以 4 线
组态进行装配。
6 Rosemount 3144P
3 月 年 2020 年 月 快速安装指南
3
接线和通电
将变送器连接到 FOUNDATION 现场总线网络。需要两个终端电阻和一个电源
调节器。变送器端子的电压必须在 9 和 32 Vdc 之间才能正常运行。
3.1
电源滤波器
一个现场总线网段需要一个电源调节器来隔离电源，并将该总线网段与连
接到同一电源的其他总线网段分开。
3.2
变送器接线
接线图位于接线端子盖内
请参阅 表 3-1。
表 3-1: 单个传感器
2 线 RTD 和欧姆 3 线 RTD 和欧
(1)
艾默生为所有单元件
用绝缘带隔离，可在
(2)
为了识别带补偿回路的
(1)
姆
RTD 提供 4
3
线组态中使用这些
RTD
。
4 线 RTD 和欧姆 T/C 和毫伏 带补偿回路的
线传感器。通过使不需要的引线处于断开状态，并使
RTD
。
，变送器必须组态为
3 线 RTD
输入。
RTD
(2)
表 3-2: 双传感器
艾默生为所有单元件 RTD 提供 4 线传感器。要在 3 线组态中使用这些 RTD，请使不需要的引线
处于断开状态，并使用绝缘带隔离。此表用于 ΔT 和 Hot Backup™ 双传感器接线。
带两个热电阻 带两个热电偶 带热电阻/热电偶 带热电阻/热电偶 带两个热电阻和
补偿回路
快速安装指南
7
快速安装指南 3 月 年 2020 年 月
图 3-1: FOUNDATION™ 现场总线网络的典型组态
A.
最长
6234 ft. (1900 m)
B.
一体化电源调节器与滤波器
C.
终端连接器
D.
电源
E.
中继
F.
分支
G. FOUNDATION
H.
电源/信号线路
I.
设备
J.
电源、滤波器、第一端接器和组态工具通常布置在控制室中。
现场总线组态工具
1 到 16
（视缆线特性而定）
注
FOUNDATION 现场总线干路每个分段的两端都必须进行端接。
8 Rosemount 3144P
3 月 年 2020 年 月 快速安装指南
3.3

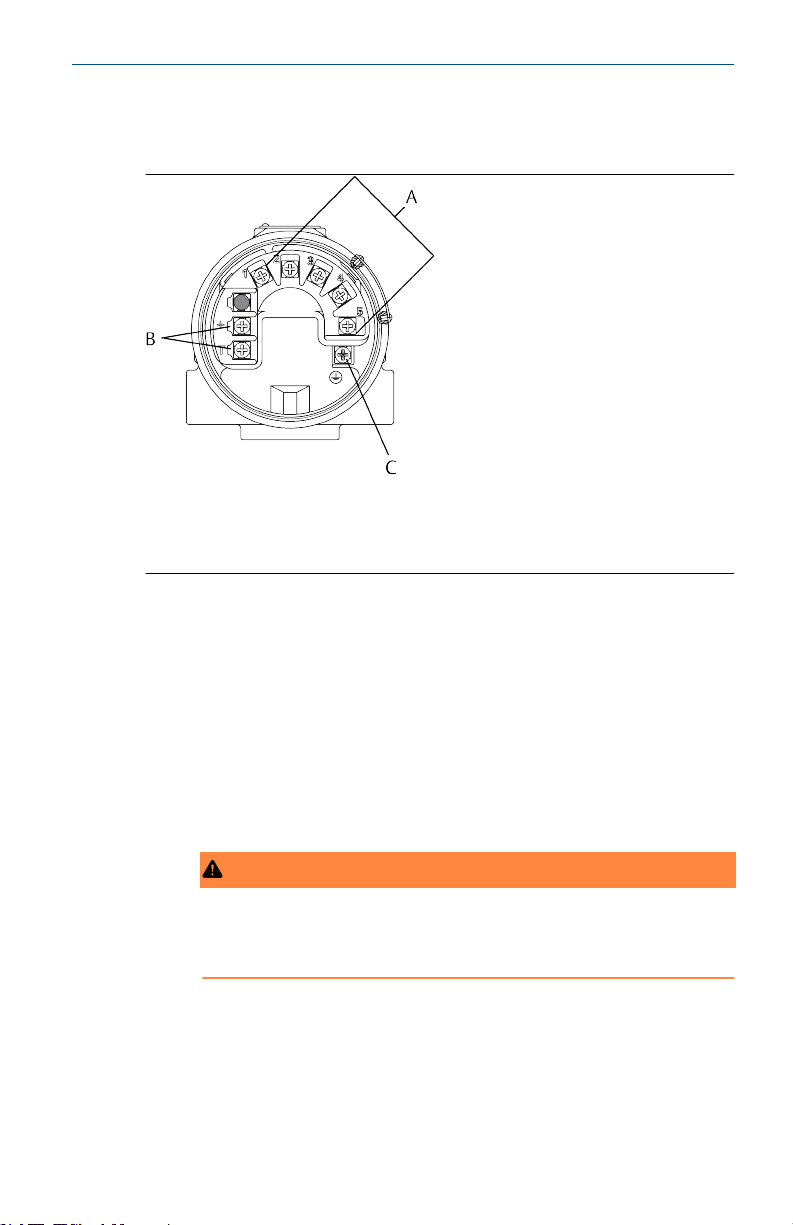

为变送器通电
变送器需要外部电源才能工作。
A.
传感器端子
B.
电源端子
C.
接地
过程
1. 卸下接线端子盖。
2. 正极电源线连接到“+”端子。
3. 负极电源线连接到“–”端子。
4. 将电源连接到电源端子。
这些端子不区分正负极。
(1–5)
快速安装指南
5. 拧紧端子螺钉。
6. 重新装好并拧紧盖子。
警告
外壳
壳盖必须完全结合紧密，以满足隔爆要求。
7. 通电。
9
快速安装指南 3 月 年 2020 年 月
3.4
3.5
3.5.1
负载限制
变送器电源端子间所需的电压是 12 到 42 Vdc (电源端子的额定电压非 42.4
Vdc)。为了防止变送器损坏，在更改组态参数时，不得使端子电压降到低
于 12.0 Vdc。
图 3-2: 负载限制
最大负载 = 40.8 x (供电电压 - 12.0)，无瞬变保护 (可选)。
A. HART
B.
和模拟工作范围
纯模拟工作范围
变送器接地
非接地热电偶、mV 和热电阻/欧姆输入
每种过程安装对接地都有不同的要求。对于特定类型的传感器，应使用由
厂家推荐的接地方案，或者以接地方案 1（最常用的方案）作为起点。
接地信变送器: 方案 1
艾默生推荐在变送器外壳不接地时使用此选件。
过程
1. 把信号接线的屏蔽层连接到传感器接线的屏蔽层。
2. 确保两个屏蔽层连接到一起，并且与变送器外壳实现电气隔离。
3. 仅在电源侧把屏蔽层接地。
4. 确保传感器的屏蔽层与周围的已接地装置电隔离。
10 Rosemount 3144P
3 月 年 2020 年 月 快速安装指南
A.
分体式传感器外壳
B.
传感器
C.
变送器
D.
屏蔽层接地点
5. 把屏蔽层连接起来，并与变送器电隔离。
接地信变送器: 方案 2
艾默生推荐在变送器外壳接地时使用此方法。
过程
快速安装指南
A.
传感器接线
B.
变送器
C.
屏蔽层接地点
1. 把传感器接线的屏蔽层连接到变送器外壳上。
仅在外壳接地时执行此操作。
2. 确保传感器与周围可能接地的装置实现电气隔离。
3. 电源侧把信号接线的屏蔽层接地。
11
快速安装指南 3 月 年 2020 年 月
A.
分体式传感器外壳
B.
变送器
C.
传感器
D.
屏蔽层接地部分
A.
传感器接线
B.
变送器
C.
屏蔽层接地点
接地信变送器: 方案 3
过程
1. 如有可能，在传感器处把传感器接线的屏蔽层接地。
2. 确保传感器接线和信号屏蔽线与变送器外壳和其他接地装置进行了
电气隔离。
3. 电源侧把信号接线的屏蔽层接地。
12 Rosemount 3144P
