罗斯蒙特™ 8700 电磁流量计传感器
快速安装指南
00825-0106-4727, Rev DD
2019 年 5 月
快速安装指南 2019 年 5 月
1
搬运与起吊安全
小心
为了减少人员受伤危险或设备损坏风险，应遵守所有起吊与搬运说明。
• 小心搬运所有部件以防损坏。尽可能使用原始装运箱将系统运送至安装
现场。
• 采用 PTFE 衬里的传感器在发货时配有端盖，可以防止机械损坏及自然
变形。请仅在安装前拆除端盖。
• 准备好进行连接和密封之前，不要拆下导线管端口中的运输用的堵头。
应进行正确防护，避免进水。
• 传感器应通过管线进行支撑。建议在传感器管线的入口侧和出口侧安装
管道支架。传感器上不得连接其他附加支架。
• 使用合适的 PPE（个人防护装备），包括护目镜和带钢护板劳保鞋。
• 搬运仪表时不得只抓住变送器外壳或接线盒。
• 传感器衬里在装运过程中容易受损。不得为了搬运或取得平衡而将任何
东西穿过传感器。衬里损坏将会使传感器失效。
• 不得从任何高度掉落设备。
2
罗斯蒙特
™
8700
电磁流量计传感器
2019 年 5 月 快速安装指南
1.1
吊耳
小心
运输电磁流量计的过程中或在安装现场将其放到位时应使用两个法兰上的
吊耳（如有）进行搬运。如果未提供吊耳，则必须在电磁流量计外壳两侧
使用吊索进行吊装。
• 标准压力 3 英寸至 36 英寸法兰型电磁流量计带有吊耳。
• 高压力（600# 以上）1 英寸至 24 英寸法兰型电磁流量计带有吊耳。
•
夹持式和卫生型电磁流量计不带吊耳。
图 1-1: 起吊示例（不带吊耳和带有吊耳）
快速安装指南
A.
不带吊耳
B.
带有吊耳
3
快速安装指南 2019 年 5 月
2
简介
本文档提供罗斯蒙特 8700 电磁流量计传感器的基础安装指南。
• 有关变送器安装说明，请参阅相应文档：
产品名称 文档编号
8732EM 变送器（采用 HART® 协议）
使用 FOUNDATION™ 现场总线的 8732EM 变送器
8732EM 变送器（采用 Modbus® RS-485 协议）
8712EM 变送器（采用 HART® 协议）
使用 FOUNDATION™ 现场总线的 8712EM 变送器
8712EM 变送器（采用 Modbus® RS-485 协议）
8732E 电磁流量计
使用 FOUNDATION™ 现场总线的 8732E 型电磁流量计
系统
8732E 电磁流量计（采用 PROFIBUS PA 数字现场总
线）
8712E 电磁流量计
8712H 电磁流量计
文档编号第二区段中的
(1)
“xx”
表示语言。请参阅表
00825-01xx-4444
00825-05xx-4444
00825-04xx-4444
00825-01xx-4445
00825-05xx-4445
00825-04xx-4445
00825-01xx-4662
00825-01xx-4663
00825-01xx-4665
00825-01xx-4664
00825-01xx-4729
2-1
(1)
。
表 2-1: 文档语言代码
代码 语言
00
02
03
05
06
07
09
15
22
4
英语
意大利语
法语
德语
简体中文
俄语
西班牙语
韩语
葡萄牙语（巴西）
罗斯蒙特
™
8700
电磁流量计传感器
2019 年 5 月 快速安装指南
• 有关其他安装信息、组态、维护和故障诊断，请参阅相关参考手册。
所有用户文档均位于 www.emerson.com。有关更多联系信息，请参见艾默
生流量客户服务。
2.1
返修政策
退回设备时必须遵循艾默生流程。遵循这些流程可确保符合政府运输机构
的法规要求，同时有助于为艾默生员工提供安全的工作环境。未遵循艾默
生流程将导致您的设备发送遭到拒绝。
快速安装指南
5
快速安装指南 2019 年 5 月
2.2
艾默生流量 客户服务
电子邮件：
• 全球：flow.support@emerson.com
• 亚太地区：APflow.support@emerson.com
电话：
北美和南美 欧洲和中东 亚太地区
美国
加拿大
墨西哥
阿根廷
巴西
委内瑞拉
800 522 6277
+1 303 527
5200
+41 (0) 41
7686 111
+54 11 4837
7000
+55 15 3413
8000
+58 26 1731
3446
英国
荷兰
法国
德国
意大利
中欧和东欧
俄罗斯/独联
体
埃及
阿曼
卡塔尔
科威特
南非
沙特阿拉伯
阿联酋
0870 240
1978
+31 (0) 704
136 666
0800 917 901
0800 182
5347
8008 77334
+41 (0) 41
7686 111
+7 495 981
9811
0800 000
0015
800 70101
431 0044
663 299 01
800 991 390
800 844 9564
800 0444
0684
澳大利亚
新西兰
印度
巴基斯坦
中国
日本
韩国
新加坡
泰国
马来西亚
800 158 727
099 128 804
800 440 1468
888 550 2682
+86 21 2892
9000
+81 3 5769
6803
+82 2 3438
4600
+65 6 777
8211
001 800 441
6426
800 814 008
6
罗斯蒙特
™
8700
电磁流量计传感器
2019 年 5 月 快速安装指南
3
3.1
3.2
位置和方向
环境考虑因素
为了确保最长的变送器使用寿命，应避免极端温度和过度振动。典型问题
场所如下：
• 在高振动管线上安装一体安装式变送器
• 热带/沙漠地区直射阳光下安装
• 在极寒气候下采用户外安装
分体式安装的变送器可安装在控制室中以保护电子板免受恶劣环境的影
响，并易于组态或维修。
上游和下游管道
为了确保过程条件大幅度变化的情况下的规定精度，安装传感器时，在电
极平面上游留出至少五倍管径长度的直管段，在电极平面下游留出至少两
倍管径长度的直管段。

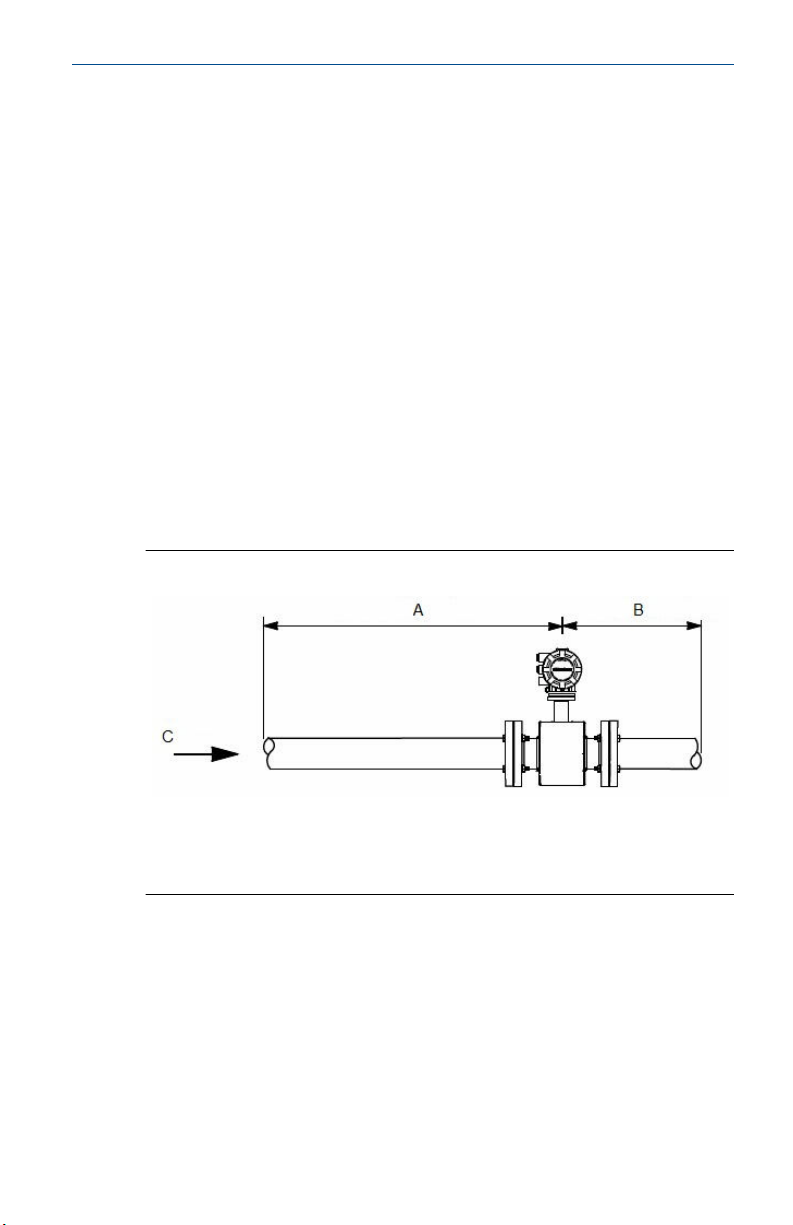

图 3-1: 上游和下游直管段管径倍数
安装时可以缩短上游和下游直管段。对于减径直管段安装，仪表有可能达
不到绝对精度。流量读数仍将具有很高的可重复性。
3.3
快速安装指南
流向
安装传感器时，应使箭头指向流量方向。
A.
五倍管径（上游）
B.
两倍管径（下游）
C.
流向
7
快速安装指南 2019 年 5 月
图 3-2: 流量方向箭头
8
罗斯蒙特
™
8700
电磁流量计传感器
2019 年 5 月 快速安装指南
3.4
传感器管道位置和方向
传感器应安装在能确保在运行期间保持满管的位置上。根据安装位置，还
必须考虑方向。
• 过程流体向上流动的垂直安装可使截面保持满管，不受流量影响。
• 水平安装应限制为低管段，以保证满管。

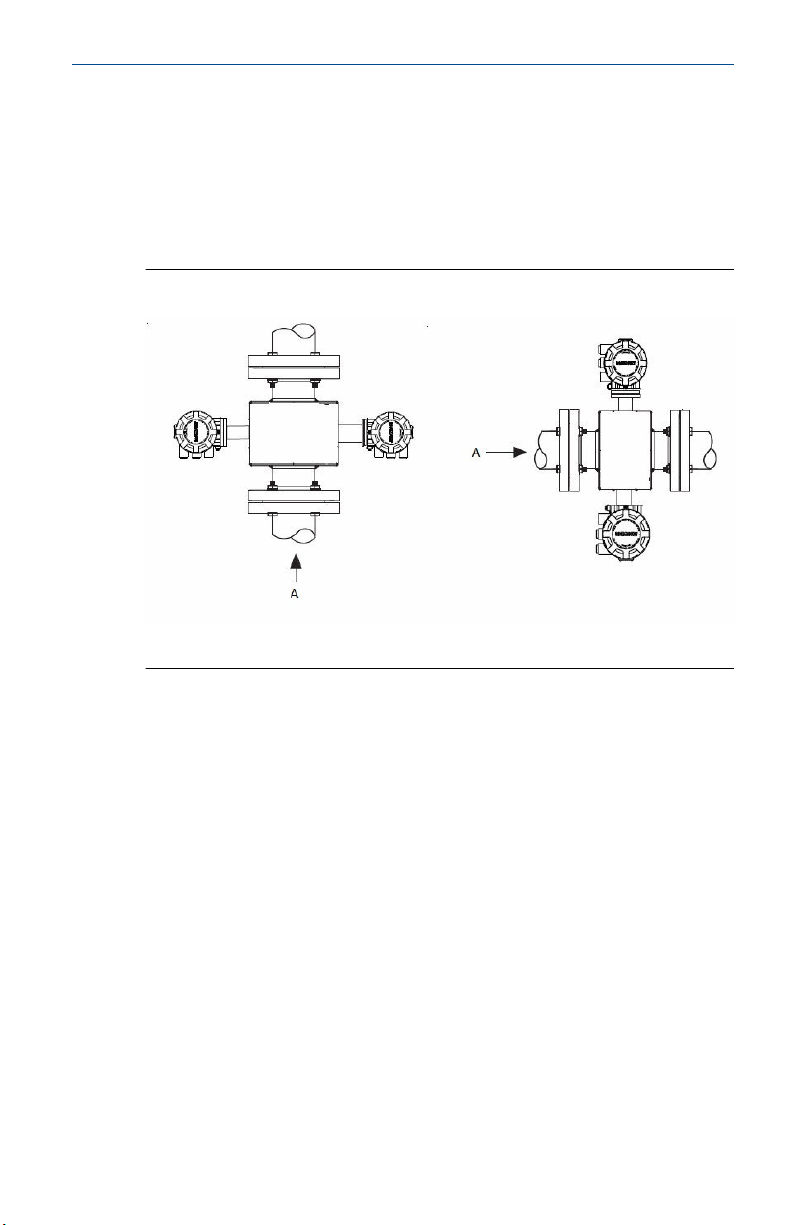

图 3-3: 传感器方向
A.
流向
快速安装指南
9
快速安装指南 2019 年 5 月
3.5
电极方向
如果两个测量电极处于 3 点钟和 9 点钟位置或与水平方向成 45 度以下角
度，如 图 3-4 左侧所示，则传感器电极的朝向正确。避免使传感器的顶部
与垂直位置成 90 度角（如 图 3-4 右侧所示）的任何安装朝向。
图 3-4: 电极方向
正确朝向
A.
B.
错误朝向
传感器有可能需要处于特定朝向，以便符合危险区域 T 代码等级。请参阅
相关参考手册，了解任何可能的限制。
