罗斯蒙特 708 无线声波变送器
快速安装指南
00825-0206-4708，DB 版
2019 年 3 月
快速安装指南
警告
2019 年 3 月
注意
本指南提供安装罗斯蒙特 708 的基本指导原则，不提供详细配置、诊断、维护、检修、故障排查或安装
的说明。有关详细说明，请参阅《罗斯蒙特 708 参考手册》（文档编号 00809-0100-4708）。
www.rosemount.com 上提供了本指南和手册的电子版本。
爆炸可能会导致死亡或严重伤害。
在易爆环境中安装本变送器时，请务必遵守适用的地区、国家和国际标准、规范及规程。请核对产品证书
一节了解是否有与安全安装相关的任何限制。
在易爆环境中连接现场手持通讯器前，应确保按照本安现场接线实践安装仪表。
本设备符合 FCC 规范的第 15 部分的规定。设备操作应符合下列条件。本设备不会导致有害干扰。本设备
必须接受任何接收到的干扰，包括可能会导致非预定操作的干扰。
安装本设备时，必须确保天线与所有人员间的最小间隔距离为 20 厘米 （8 英寸）。
电源模块可在危险场所中更换。电源模块的表面电阻率大于一千兆欧姆，必须正确安装在无线设备外壳
中。在往返安装点的运输过程中必须小心谨慎，以防止潜在的静电电荷危害。
聚合物外壳的表面电阻系数大于一千兆欧姆。在往返安装点的运输过程中必须小心谨慎，以防止潜在的静
电电荷危害。
注意
无线产品装运注意事项：
本装置运送给您时并未安装电源模块。运送本装置前，请取下电源模块。
每个电源模块均包含一个 “D” 尺寸的一次锂电池。一次锂电池在运输中受美国交通部的监管，同时还受
IATA（国际航空运输协会）、 ICAO（国际民用航空组织）以及 ARD（欧洲陆地运输危险品协议）的约束。
托运人有责任确保符合这些机构的规定或任何其他当地要求。装运前请查询当前法规及要求。
目录
概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
无线设备安装注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . .4
物理安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
设备网络配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
验证操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
产品认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2
2019 年 3 月
A
B
C
D
E
概述
图 1. 罗斯蒙特 708 无线声波变送器
A. 电池模块盖 — 电源模块在装置中的位置；旋开盖的螺丝可接触到电源模块
B. 导波管 — 声音和温度传感器的位置
C. 电子部件盖 — 此盖密封，无法拆下
D. 不锈钢安装带 － 用于将声波变送器连接到管道
E. 管道 － 可将声波变送器直接安装到管道
快速安装指南
3
快速安装指南
A
B
C
D
E
无线设备安装注意事项
上电次序
在为任何无线设备通电前，应安装智能无线网关并使其正常工作。将电源模块、
智能无线 701PGNKF 安装到 708 中以便为无线装置供电。这样可使网络安装更
加简单、快速。启用网关上的主动广播模式可确保新设备能够更快地连入网络。
有关更多信息，请参阅 《智能无线网关手册》（文档编号 00809-0200-4420）。
天线位置
天线内置于声波变送器中。为实现最佳范围，请调整变送器的方向，使其与波导
管保持水平，并使电源模块尽量靠近地面，如图 2 所示。在其他方向也可实现良
好的连接性。此外，天线应距离任何大型结构、建筑或传导表面约 1 米（ 3 英尺），
以便与其他设备进行清晰的通讯。
图 2. 天线位置
2019 年 3 月
4
2019 年 3 月
现场手持通讯器连接
设备中需要安装电源模块，以便现场手持通讯器与 708 对接。此变送器使用绿色
电源模块；请订购 701PGNKF 型。为了与此设备进行现场通讯，需要配有使用正
确 708 DD 的基于 HART
块上。电源模块采用键控，只能以一个方向插入。有关将现场手持通讯器连接到
708 的说明，请参阅图 3。
图 3. 连接图
®
的现场手持通讯器。现场手持通讯器连接位于电源模
快速安装指南
5
快速安装指南
A
B
C
D
E
第 1 步： 物理安装
声波变送器可直接连接到要测量的管道。
装设
对于高温安装，请参阅第 7 页。
1. 将 708 放置在管道的水平部分上，尽可能靠近要监控的设备。对齐变送器的
波导管，如图 4 和图 5 所示。
2. 安装位置不得有异物和锈蚀，以确保管道和波导管之间的良好接触。
3. 将各管夹拧紧到 10.2 N-m (90 in-lb)。修剪多余的夹圈材料，以防止不必要的
噪音。
4. 如果要调试设备，请安装绿色电源模块 （见图 6）。
5. 确保电源模块护盖完全拧紧，以防止水分侵入。聚合材料电源模块护盖的唇
口应与聚合材料外壳的表面接触，以确保正确密封。不要拧得过紧。
图 4. 变送器对齐
2019 年 3 月
图 5. 变送器对齐顶部视图
6
2019 年 3 月
图 6. 电源模块安装
快速安装指南
注
应从距智能无线网关最近的无线设备开始，按照距智能无线网关的距离依次对无线设备通电。
这样会使网络构建更加迅速。
在高温应用中安装
当过程温度超过 260°C (500°F) 时，应使用高温安装支架。
1. 将变送器支脚放在带座安装支架板之间，如图 7 所示。
2. 压紧带支架的板，使板与变送器支脚对齐。
3. 将每个螺钉拧紧到 10.2 N-m (90 in-lb)。
4. 将 708 和高温安装支架放置在管道的水平部分上，尽可能靠近要监控的设备。
5. 安装位置不应有异物和锈蚀，以确保管道和安装支架之间接触良好。
6. 将 U 形螺栓插入到带座安装支架中。
7. 将每个螺栓拧紧至 10.2 N-m (90 in-lb) （见图 8）。
8. 如果要调试设备，请安装绿色电源模块 （见图 6）。
9. 确保电源模块护盖完全拧紧，以防止水分侵入。聚合材料电源模块护盖的唇
口应与聚合材料外壳的表面接触，以确保正确密封。不要拧得过紧。
7
快速安装指南
174
(6.86)
97
(3.80)
A
46
(1.81)
图 7. 高温安装支架
图 8. 配有高温支座和紧固套件的罗斯蒙特 708 声波变送器
2019 年 3 月
A. 用于 0.5 英寸至 2.5 英寸的管道
尺寸以毫米 （英寸）为单位。
8
2019 年 3 月
1 英寸
安装注意事项
1. 定期检查安装带，必要时应重新拧紧。首次安装后，由于热膨胀 / 收缩，可
能会产生松动。
2. 波导管必须与管道直接接触，除非使用高温安装支架。
3. 将过程管道隔热，以最大程度地减少环境温度的影响 （见图 9）。波导管脚
顶部上的隔热厚度不应超过 2.54 厘米 （1 英寸）。
4. 为获得最佳效果，请将变送器安装在要监控的设备的 15.24 厘米 （6 英寸）
以内。
5. 不锈钢安装带可能会受到应力腐蚀的影响，并且在存在氯化物时可能会断裂。
6. 变送器应安装在蒸汽或其他高温流体不会直接冲击设备外壳的位置。
7. 如果将设备安装在疏水器上，则应将设备安装在疏水器的上游侧。

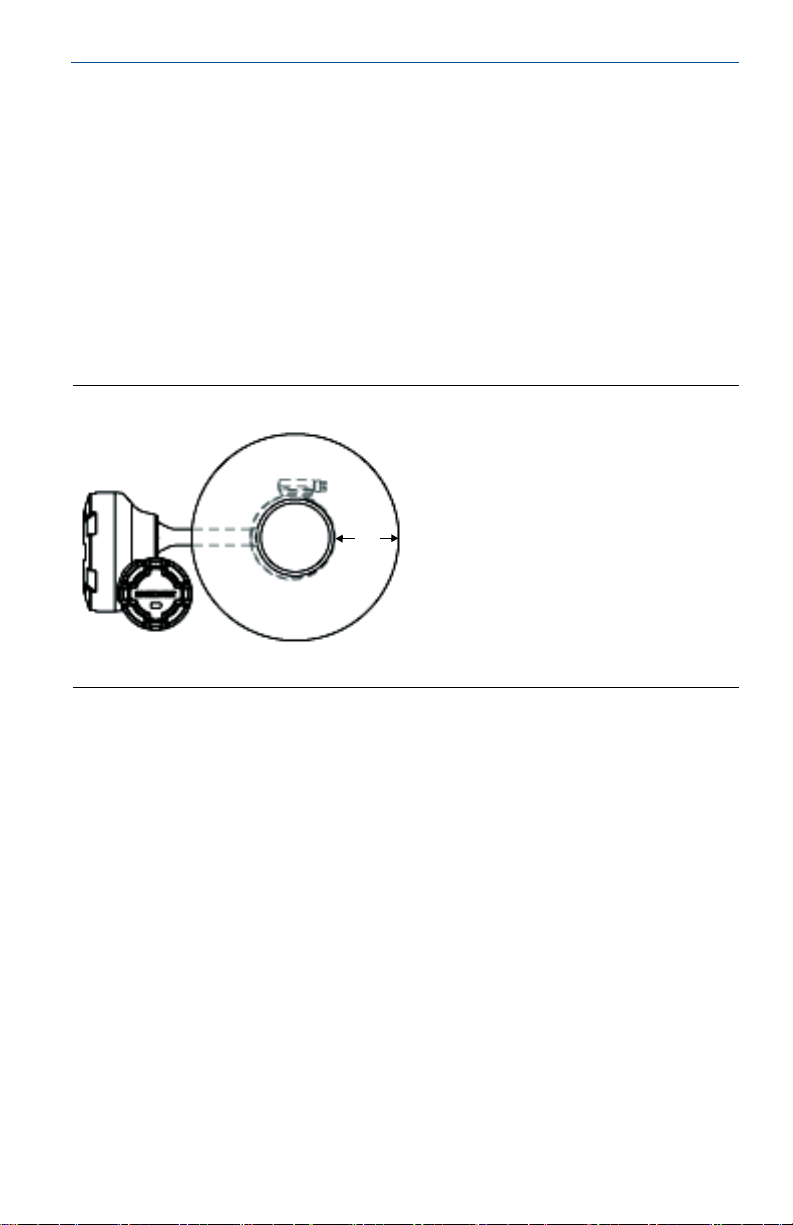

图 9. 管道隔热侧视图
快速安装指南
9
快速安装指南
第 2 步： 设备网络配置
为了与智能无线网关并最终与信息系统进行通讯，必须配置变送器，使其与无线
网络进行通讯。此步骤相当于通过无线的方式将变送器连接到主机系统。使用现
场手持通讯器或 AMS
以使其与网关和网络中其他设备的网络 ID 和连接密钥相符。如果网络 ID 和连接
密钥与网关的不同，声波变送器将不会与网络进行通讯。网络 ID 和连接密钥可
通过图 10 中所示的网络服务器的 Setup （设置） >Network （网络） >Settings
（设置）页面从从 Smart Wireless Gateway （智能无线网关）获得。

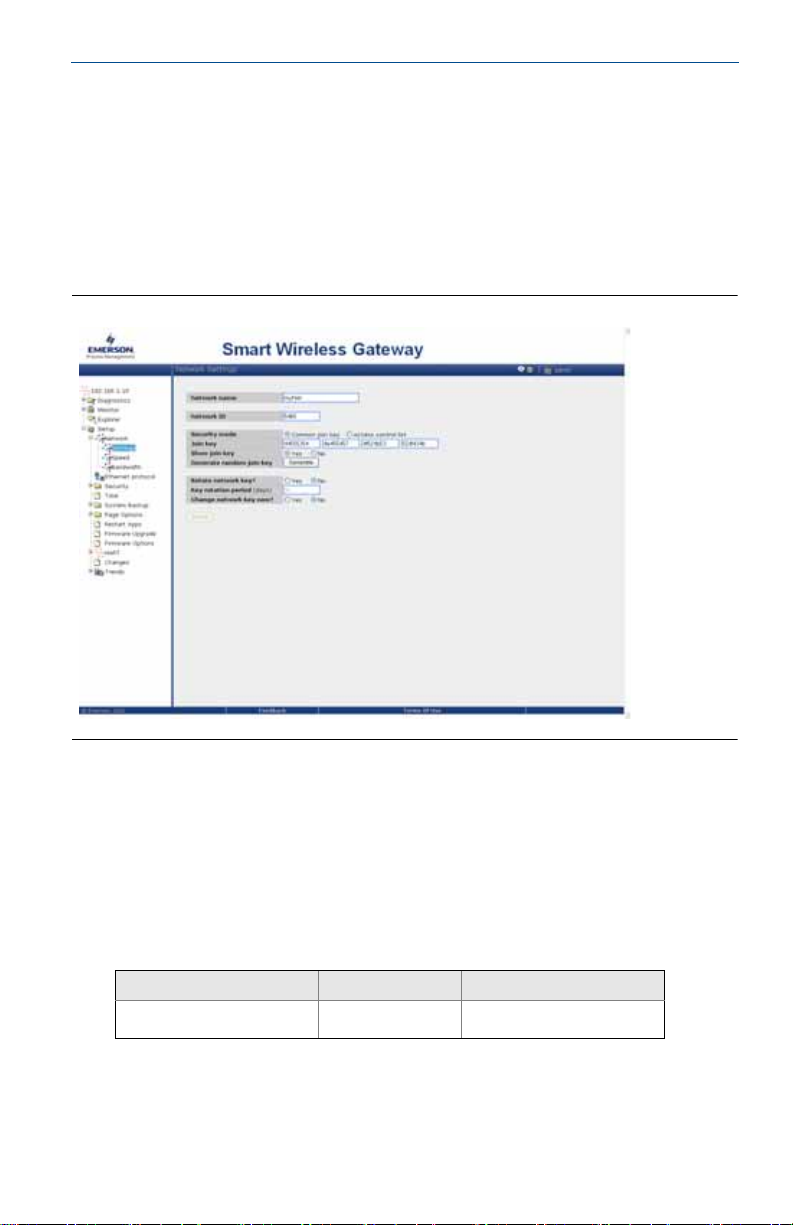

图 10. 网关网络设置
®
，输入 Network ID（网络 ID ）和 Join Key （连接密钥），
2019 年 3 月
AMS
右键单击声波变送器，并选择 Configure（配置）。菜单打开后，选择 Join Device
to Network （将设备连入网络），并按照相应的方法输入网络 ID 和连接密钥。
现场手持通讯器
使用以下快捷键序列可在无线设备中更改网络 ID 和连接密钥。设置网络 ID 和连
接密钥。
表 1. 设置网络 ID 和连接密钥
功能 按键序列 菜单项
Network ID （网络 ID）、
Set Join Ke （设置连接密钥）
10
将设备连入到网络
2, 1, 2
2019 年 3 月
第 3 步： 验证操作
有三种方式可验证操作：使用现场手持通讯器、使用智能无线网关的集成 web 接
口，或使用 AMS Suite 无线组态软件或 AMS 设备管理器。
如果已配置罗斯蒙特 708 的网络 ID 和连接密钥，并经过了足够长的时间，变送
器将连接到网络。如果未配置网络 ID 和连接密钥，请参考第 13 页上的“ 故障排
除 ”。
注
设备连入网络可能需要几分钟的时间。
现场手持通讯器
对于 HART 无线变送器通讯，需要 708 DD。要获得最新的 DD，请访问艾默生过
程管理简易升级站点，网址为：
http://www2.emersonprocess.com/en-US/documentation/deviceinstallkits。
使用以下快捷键序列可在无线设备中验证通讯状态。
表 2. 通讯状态验证快捷键序列
功能 按键序列 菜单项
Join Status （连入状态）、 Wireless Mode （无线模式）、
通讯
3, 4
Join Mode （连入模式）、 Number of Available Neighbors
（可用邻居的数量）、Num ber of Advertisements Heard （听到
的广播次数）、 Number of Join Attempts （连入尝试次数）
快速安装指南
智能无线网关
使用智能无线网关的集成 web 接口导航到 Explorer（浏览器）页面，如图 11 所
示。找到正在检查的设备，并验证所有状态指示灯都为良好状态 （绿色）。

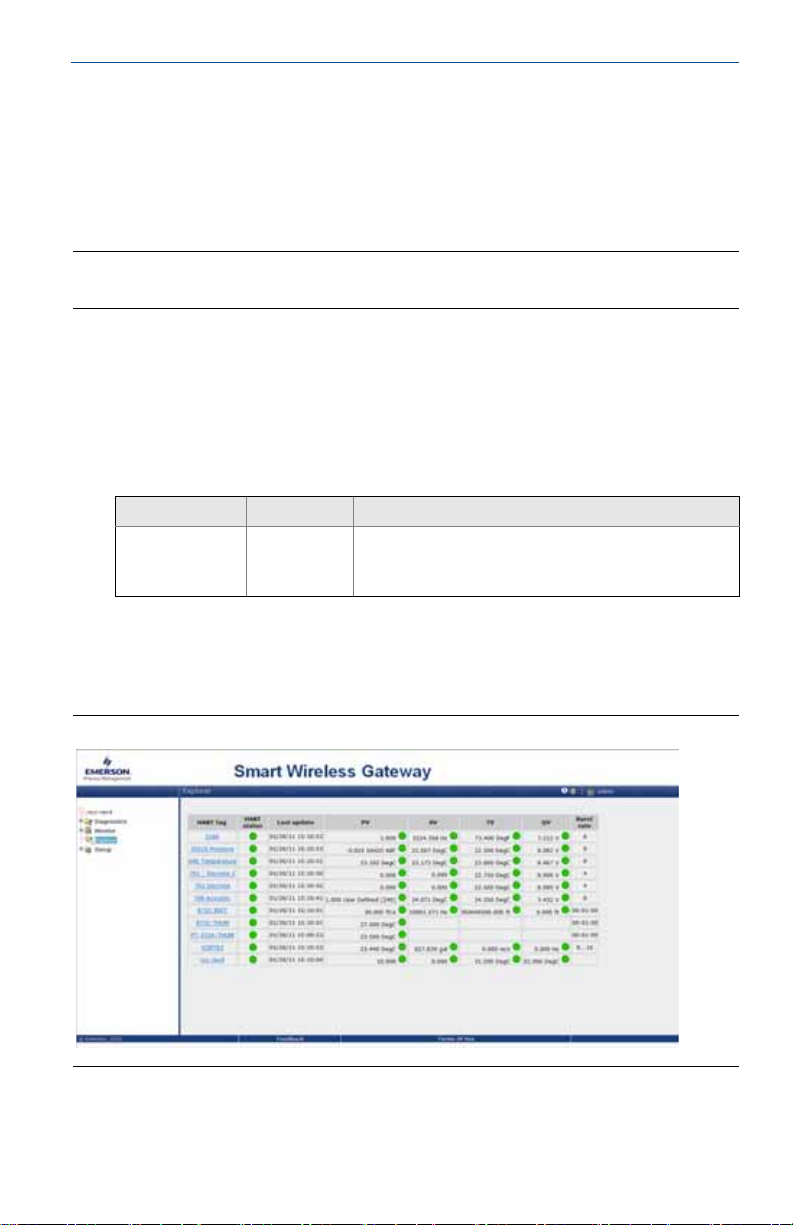

图 11. 智能无线网关的 Explorer （浏览器）页面
11
快速安装指南
AMS Suite 无线组态软件
设备连接到网络后将显示在设备管理器中，如图 12 所示。对于 HART 无线变送器
通讯，需要 708 DD。要获得最新的 DD，请访问艾默生过程管理简易升级站点，
网址为：http://www2.emersonprocess.com/en-US/documentation/deviceinstallkits。
图 12. 设备管理器
2019 年 3 月
注
SteamLogic™ 软件用于查看疏水器状态。请参考光盘中的手册，以获取更多信息。
12
2019 年 3 月
快速安装指南
故障排除
若设备在上电后未连入网络，则应检查网络 ID 和连接密钥的配置是否正确，以
及在智能无线网关上是否启用了主动广播。设备的网络 ID 和连接密钥必须与网
关的网络 ID 和连接密钥相符。
网络 ID 和连接密钥可从 web 服务器的 Setup（设置）>Network（网络）>Settings
（设置）页面上的网关获得（见第 13 页上的图 13）。根据以下所示的快捷键序
列可在无线设备中更改网络 ID 和连接密钥。
表 3. 更改网络 ID 和连接密钥快捷键序列
功能 按键序列 菜单项
将设备连入到网络
图 13. 智能无线网关网络设置
2, 1, 2
Network ID （网络 ID）、
Set Join Key （设置连接密钥）
13
快速安装指南
2019 年 3 月
现场手持通讯器使用
注
要与现场手持通讯器进行通讯，请通过连接电源模块为 708 供电。有关电源模块的更多信息，
请参考电源模块产品数据表 （文件编号 00813-0100-4701）。
表 4 包含经常用于查询和配置设备的快捷键序列。如需其他信息，请参阅 708 产
品手册 （文件编号 00809-0100-4708）。
表 4. 708 型的快捷键序列
功能 按键序列 菜单项
设备信息
向导设置
手动设置
无线
2, 2, 5
2, 1
2, 2
2, 2, 1
图 14. 现场手持通讯器连接
Tag （位号）、 Long Tag （长位号）、 Descriptor （描述符）、
Message （消息）、 Dat e （日期）、 Countr y （国家 / 地区）、
Basic Setup （基本设置）、 Join Device to Net work （将设备连接
到网络）、 Conf igure Update Rates （配置更新速率）、
Wireless （无线）、 Sensor （传感器）、 HART、 Security
（安全性）、 Device Information （设备信息）、 Power （电源）
Network ID （网络 ID）、 Join Device to Network （将设备连接
SI Unit Control （SI 单位控制）
Alert Setup （警报设置）
到网络）、 Bro adcast Information （广播信息）
14
2019 年 3 月
产品认证
欧洲指令信息
欧盟委员会符合性声明的副本可在 《快速安装指南》末尾处找到。欧盟委员会
符合性声明的最新修订版可在 www.rosemount.com 找到。
电信合规性
所有无线设备均需要认证，以确保其符合与 RF 频谱的使用相关的法规。几乎每
个国家或地区都需要此类产品认证。
艾默生正与全球各政府机构合作供应完全合规的产品，并消除违反管辖无线设
备使用的国家指令或法律的风险。
FCC 和 IC
本设备符合 FCC 规范的第 15 部分的规定。设备操作应符合下列条件：本设备不
会导致有害干扰。本设备必须接受任何接收到的干扰，包括可能会导致非预定操
作的干扰。安装此设备时，必须保证天线与人之间至少有 20 厘米的间距。
FM 普通场所认证
按照标准，变送器已经由美国联邦职业安全与健康管理局 (OSHA) 授权的国家认
可测试实验室 (NRTL) 进行了检验和测试，证明了其设计符合 FM 认证的基本电
气、机械和防火要求。
快速安装指南
北美安装
美国国家电气规程 (NEC) 和加拿大电气规程 (CEC) 允许在分区中使用有分类标志
的设备，以及在分类中使用有分区标志的设备。标志必须适合区域类别、气体和
温度等级。此信息在相应的规范中明确定义。
15
快速安装指南
美国
I5 FM 本质安全 (IS) 和非易燃 (NI)
证书： 3043245
标准： FM 3600 类 — 1998、 FM 3610 类 — 2010、 FM 3810 类 — 2005、
NEMA 250 — 2003、 ANSI/IEC 60529
标志： 本安 I 类， 1 分类， A、 B、 C、 D 组 T4 ； 1 类， 0 区 AEx ia IIC T4 ；
T4(-40°C ≤ T
安装时； 4X 型
安全使用的特殊条件 (X)：
1. 708 型无线声波变送器仅应与 701PGNKF 罗斯蒙特 SmartPower™ 电池组结
合使用。
2. 潜在静电电荷危险 - 参见说明书。
≤ +70°C)，当按照罗斯蒙特图纸 00708-1000
a
加拿大
I6 CSA 本质安全
证书： 2439890
标准： CAN/CSA C22.2 编号 0-M91、 CAN/CSA C22.2 编号 94-M91、
CSA 标准 C22.2 编号 142-M1987、 CSA 标准 C22.2 编号 157-92、
CSA 标准 C22.2 编号 60529:05
标志： 本安 I 类，1 分类，A、 B、 C、 D 组，当按照罗斯蒙特图纸 00708-1001
安装时； T3C ； 4X 型
2019 年 3 月
欧洲
I1 ATE X 本质安全
证书： Baseefa11ATEX0174X
标准： EN 60079-0:2012、 EN 60079-11： 2012
标志： II 1 G Ex ia IIC T4 Ga， T4(-40°C ≤ T
安全使用的特殊条件 (X)：
1. 708 型的塑料外壳可能产生潜在的静电点火危险，不得使用干布擦拭或清洁。
2. 701PGNKF 型电源模块可在危险区域中更换。电源模块的表面电阻率大于
1GΩ，必须正确安装在无线设备外壳中。在往返于安装点的运输过程中必须
注意，以防止静电电荷积聚。
16
≤ +70°C)
a
2019 年 3 月
国际
I7 IECEx 本质安全
证书： IECEx BAS 11.0091X
标准： IEC 60079-0:2011、 IEC 60079-11: 2011
标志： Ex ia IIC T4 Ga， T4(-40°C ≤ T
安全使用的特殊条件 (X)：
1. 708 型的塑料外壳可能产生潜在的静电点火危险，不得使用干布擦拭或清洁。
≤ +70°C)
a
巴西
I2 INMETRO 本质安全
证书： NCC 12.0817X
标准： ABNT NBR IEC60079-0:2008、 ABNT NBR IEC60079-11:2009
标志： Ex ia IIC T4 Ga， T4(-40°C ≤ T
安全使用的特殊条件 (X)：
1. 请参阅证书以了解特殊条件。
≤ +70°C)
a
中国
I3 中国本质安全
证书： GYJ13.1445X
标准： GB3836.1-2010、 GB3836.4-2010、 GB3836.20-2010
标志： Ex ia IIC Ga T4， -40
安全使用的特殊条件 (X)：
1. 请参阅证书以了解特殊条件。
~ +70°C
快速安装指南
日本
I4 TIIS 本质安全
证书： TC20395
标志： Ex ia IIC T4 (-20
~ +60°C)
海关联盟技术法规 (EAC)
IM EAC 本质安全
证书： RU C-US.Gb05.B.00643
标志： Ex ia IIC T4 Ga X， T4(-40°C ≤ T
安全使用的特殊条件 (X)：
1. 请参阅证书以了解特殊条件。
≤ +70°C)
a
17
快速安装指南

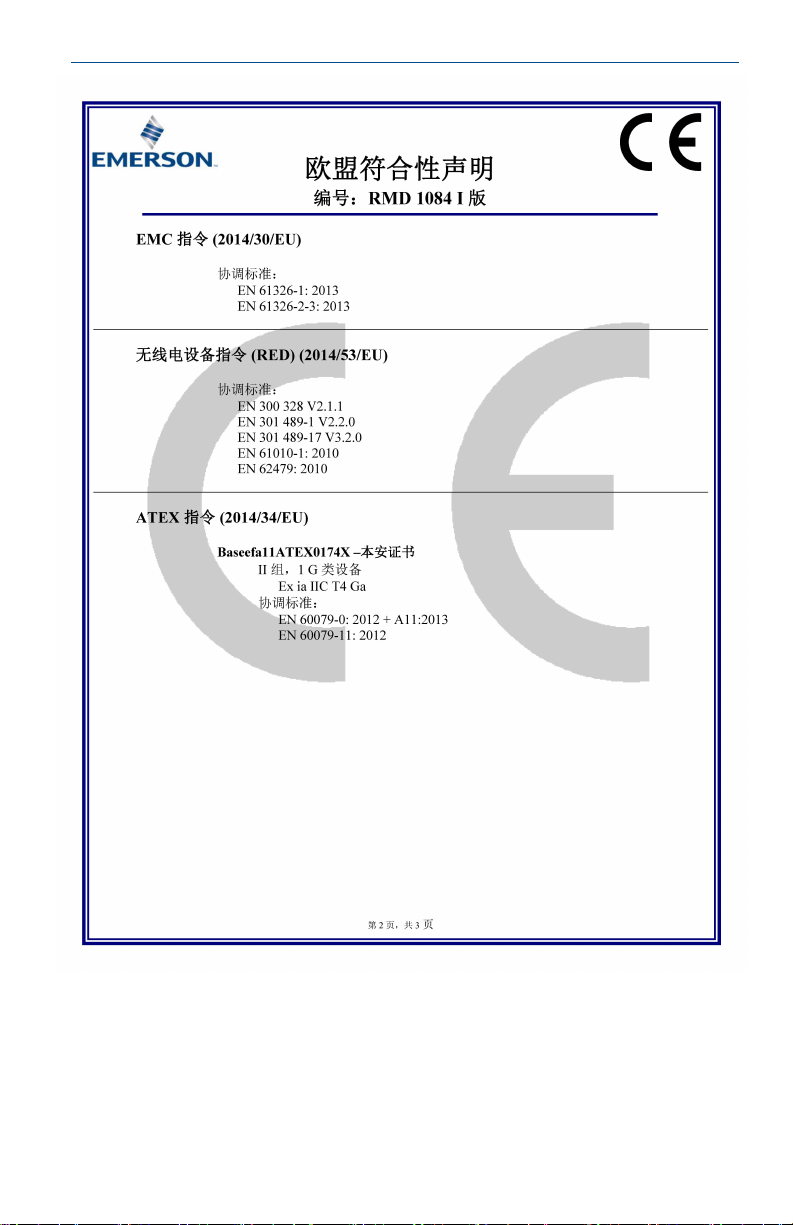

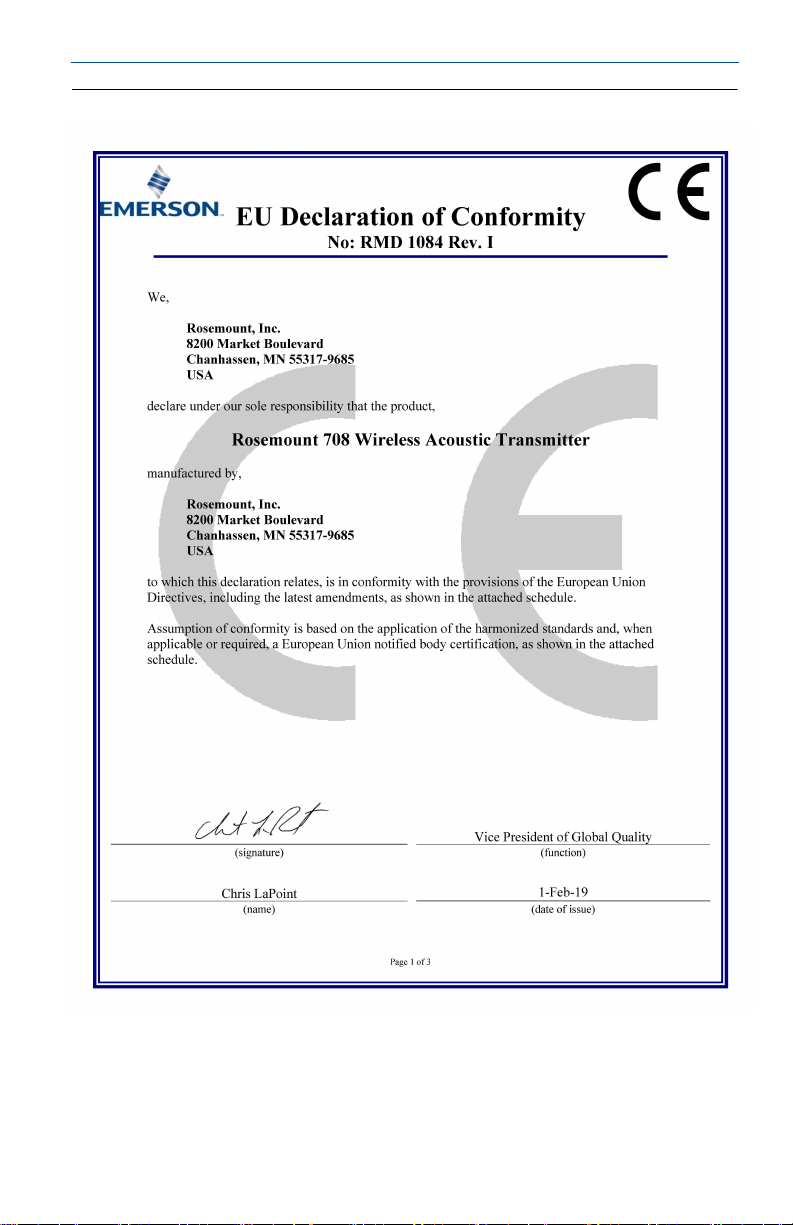

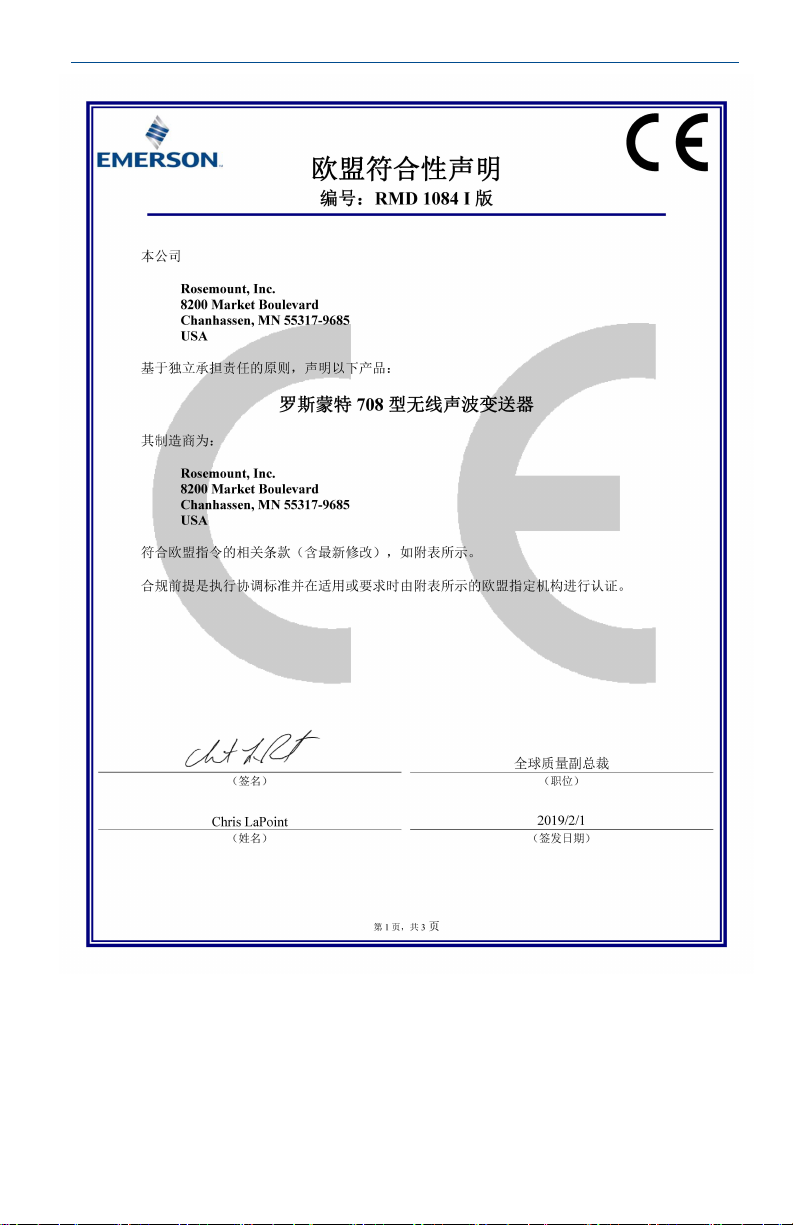

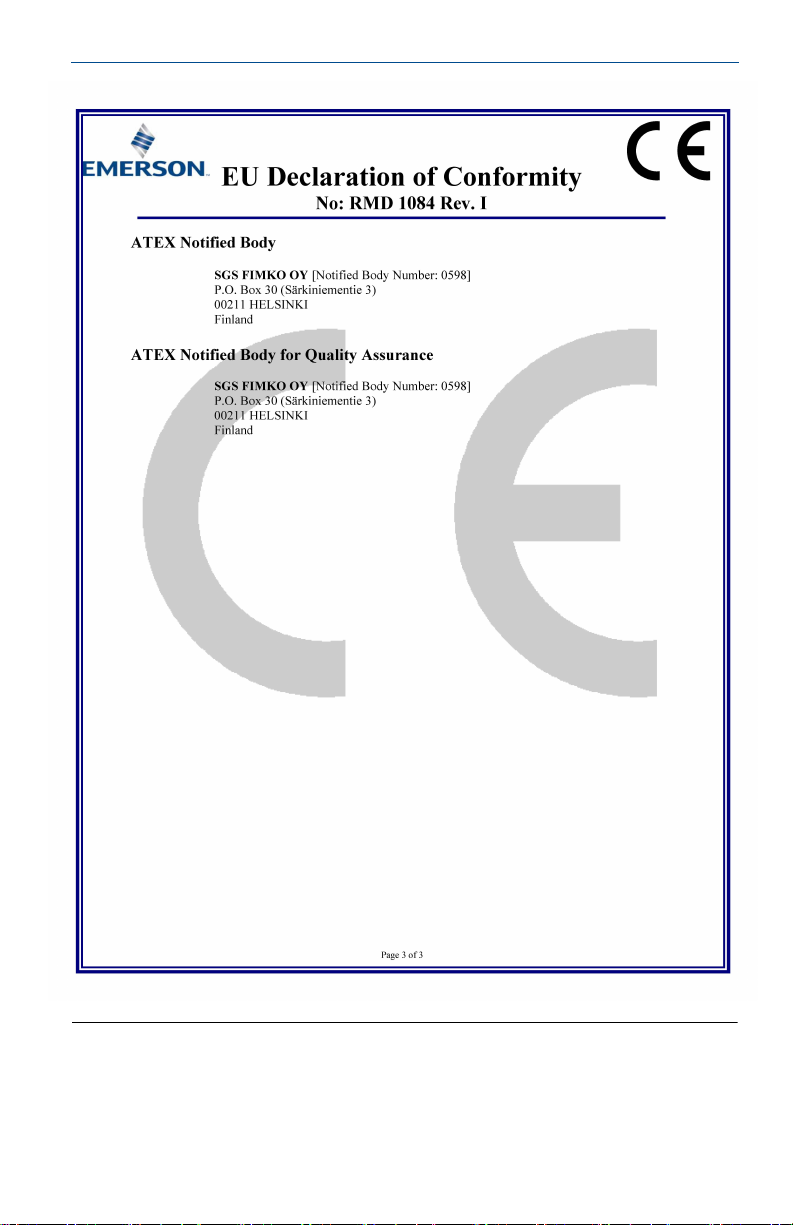

图 15. 罗斯蒙特 708 型的欧盟符合性声明
