00825-0206-4088, DA 版
罗斯蒙特 4088B MultiVariable™ 变送器
采用 BSAP/MVS 协议
快速安装指南
2019 年 4 月
快速安装指南
警告
2019 年 4 月
注意
本安装指南提供罗斯蒙特 4088 MultiVariable 变送器（参考手册文档号 00809-0100-4088）的基本安装指
导。本指南不提供诊断、维护、检修或故障处理的说明。如需了解更多说明，请参阅 4088 MultiVariable
变送器的参考手册。所有文档的电子版可从 www.emersonprocess.com/rosemount 获得。
执行操作时，为确保人身安全，请特别注意本章中的步骤和说明。可能引起潜
在安全问题的信息用警告符号 () 表示。执行带有该符号的操作前，请参阅
以下安全信息。
爆炸可能会导致死亡或严重伤害。
在易爆环境中安装本变送器时，请务必遵守适用的地区、国家和国际标准、规范及规程。请查阅 4088
MultiVariable 变送器参考手册 (00809-0100-4088) 的认证一节，以了解是否存在与安全安装相关的任何限制。
在爆炸性环境中连接任何仪器之前，应确保回路中的仪器全部按照本质安全或非易燃现场接线惯例安装。
隔爆/防火安装中，不得在设备通电的情况下拆卸变送器盖。
过程泄漏可能导致死亡或严重伤害。
加压之前，应安装并拧紧过程连接器。
触电可能会导致死亡或严重伤害。
应避免接触引线或接线端子。引线上可能存在高压，会导致触电。
导线管/电缆入口
除非另外标明，否则变送器外壳中的导线管/电缆入口采用 1/2-14 NPT 螺纹牙型。标有“M20”的入口为
M20 x 1.5 螺纹牙型。在具有多个导线管入口的装置上，所有入口都采用相同的螺纹牙型。在封闭这些
入口时，只能使用具有相容螺纹牙型的堵头、接头、密封接头或导线管。
当在危险场所安装时，必须在电缆/导线管入口中仅使用已列出或经过 Ex 认证的适当堵头、接头或密封
接头。
目录
快速安装的必要步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 3 页
安装变送器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 4 页
转动外壳 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 8 页
设置开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 9 页
接线并上电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 9 页
验证设备组态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 15 页
调校变送器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 16 页
产品认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 17 页
2
2019 年 4 月
快速安装的必要步骤
开始>
安装变送器
转动外壳
设置开关
接线并上电
验证设备组态
快速安装指南
调校变送器
>完成
3
快速安装指南
流向
流向
流
向
流向
第 1 步： 安装变送器
液体流量应用
1. 将分流接头置于管道的侧面。
2. 安装在分流接头的侧面或底部。
3. 安装变送器时应使排液/排气阀
向上。
气体流量应用
1. 将分流接头置于管道的顶部或
侧面。
2. 安装在分流接头的侧面或顶部。
2019 年 4 月
蒸汽流量应用
1. 将分流接头置于管道的侧面。
2. 安装在分流接头的侧面或底部。
3. 将引压管内充满冷却水。
4
2019 年 4 月
面板安装
管道安装
面板安装 管道安装
管道安装
面板安装
安装支架
快速安装指南
共平面法兰
传统法兰
直连式
栓接的注意事项
如果安装变送器时需要组装过程法兰、阀组或法兰接头，请按照以下组装指南
进行操作，确保变送器密封紧密，以实现最佳性能。必须使用随变送器附带的
螺栓或由艾默生过程管理作为备件销售的螺栓。图 1 显示了正确组装变送器所
需的常用变送器组件以及螺栓长度。
5
快速安装指南
4 x 44 毫米（1.75 英寸）
4 x 73 毫米（2.88 英寸）
A B
C
4 x 44 毫米
（1.75 英寸）
D
4 x 38 毫米
（1.50 英寸）
4 x 57 毫米（2.25 英寸）
4 x 44 毫米（1.75 英寸）
图 1. 常用变送器组件
A. 带共平面法兰的变送器
B. 带共
平面法兰和可选法兰接头的变送器
C. 带传
统法兰和可选法兰接头的变送器
平面法兰和可选罗斯蒙特常规阀组及法兰接头的变送器
D. 带共
2019 年 4 月
注释
对于所有其他阀组，请与罗斯蒙特客户中心技术支持部门或艾默生过程管理代表联系。
螺栓通常为碳钢或不锈钢材质。请对照图 2 查看螺栓顶部的标志来确定螺栓材
质。若螺栓材质未在图 2 中显示，请与当地的艾默生过程管理代表联系以获得
详细信息。
请按照以下步骤安装螺栓：
1. 碳钢螺栓无需润滑，不锈钢螺栓本身即带有润滑涂层，以方便安装。但是，
安装任何一种螺栓时都不能额外涂敷润滑剂。
2. 用手指先拧紧螺栓。
3. 按交叉模式将螺栓拧至初始扭矩值。有关初始扭矩值，请参阅图 2。
4. 按相同的交叉模式将螺栓拧至最终扭矩值。有关最终扭矩值，请参阅图 2。
5. 在加压前请确认法兰螺栓伸出传感器模块（请参阅图 3）。
6
2019 年 4 月
警告
B7M
A
B
A
B
C
D
图 2. 法兰和法兰接头螺栓的扭矩值
螺栓材质 螺栓头标记 初始扭矩 最终扭矩
快速安装指南
碳钢 (CS)
不锈钢 (SST)
图 3. 正确的螺栓安装
A. 螺栓
B. 传
感器模块
带法兰接头的 O 型圈
34 牛米
（300 英寸磅）
316
316
B8M
STM
316
R
316
SW
316
17 牛米
（150 英寸磅）
73.5 牛米
（650 英寸磅）
34 牛米
（300 英寸磅）
未能安装适当的法兰接头 O 型圈可能会造成过程泄漏，进而导致人员死亡或
严重受伤。请务必使用专用于特定法兰接头的 O 型圈。
A. 法兰接头
B. O 型圈
C. PTF
E 材质型的外形为正方形
体材质型的外形为圆形
D. 弹性
每次拆卸法兰或接头时，应目视检查 O 型圈。如果有任何损坏的迹象（例如刻
痕或切口），请予以更换。若更换了 O 型圈，则在安装后应重新拧紧法兰螺栓
和定位螺钉，以补偿 O 型圈的变形。
7
快速安装指南
A
A
B
直连式表压变送器的朝向
直连式表压变送器的低压侧压力口（参考大气压力）在传感器模块颈部标签下
（请参阅图 4）。
变送器在安装时应使排气通道保持通畅，无任何阻碍，包括但不仅限于油漆、
灰尘和润滑剂，以便排出任何污染物。
图 4. 直连式表压变送器
A. 低压侧压力口（在颈部标签下）
第 2 步： 转动外壳
为了便于进行现场接线或更好地查看可选的 LCD 显示屏：
1. 拧松外壳转动限位螺钉。
2. 把外壳从其原始位置（发货时的位置）向左或向右旋转 180°。
3. 重新拧紧外壳上的转动限位螺钉。
2019 年 4 月
图 5. 变送器外壳限位螺钉
A. LCD 显示屏
B. 外壳
转动限位螺钉（3/32 英寸）
注释
在首次执行分解程序之前，不要使外壳转动超过 180°（详情请参阅罗斯蒙特 4088 MultiVariable
变送器参考手册 (00809-0100-4088)）。转动过大可能切断传感器模块和电子装置之间的电气
连接。
8
2019 年 4 月
A
B
第 3 步： 设置开关
变送器的交流端接默认组态是处于 off（关）位置。变送器的安全开关的默认组
态是处于 off（关）位置。
1. 若变送器已安装，则应固定好总线，并断开电源。
2. 卸下正对现场端子一侧的外壳盖。在易爆环境中，不要卸下外壳盖。
3. 使用小号螺丝刀将安全和交流端接开关滑至所需位置。应注意，为了进行任
何组态更改，安全开关应处于 off（关）位置。
4. 重新安装外壳盖并拧紧，使盖子充分就位，确保外壳和盖之间金属面紧密接
触，以满足隔爆要求。
图 6. 变送器开关组态
A. 安全
流端接
B. 交
快速安装指南
第 4 步： 接线并上电
应通过以下步骤对变送器进行接线：
1. 卸下外壳的现场端子侧的护盖。
2. 基于可选的过程温度输入装置进行设置。
a. 若使用可选的过程温度输入装置，则应按第 14 页上的“安装可选的过程温
度输入装置（PT 100 热电阻传感器）”程序操作。
b. 若没有可选的温度输入装置，则应塞好并密封未用的导线管连接件。
3. 把正极引线从电源连接至 “PWR +” 端子，把负极引线连接至 “PWR -” 端子。
4. 按图 7 所示把变送器连接至 RS-485 总线。
a. 把 A 引线连接至 “A” 端子。
b. 把 B 引线连接至 “B” 端子。
注释
罗斯蒙特 4088 MultiVariable 变送器使用 RS-485 Modbus®，采用 8 个数据位、1 个停止位和无
奇偶校验的模式。默认波特率是 9600。
9
快速安装指南
2019 年 4 月
注释
RS-485 总线接线需要双绞线。305 米（1000 英尺）长度以下的接线应为 AWG 22 或更大规格。
305 至 1219 米（1000 至 4000 英尺）的接线应为 AWG 20 或更大规格。接线不应超过 AWG 16。
注意
若导线管孔口上装有闭式螺纹管堵，则管堵的螺纹必须至少有五圈啮合，以符合隔爆要求。
详情请参阅罗斯蒙特 4088 MultiVariable 变送器参考手册（文档号 00809-0100-4088）。
5. 重新安装外壳盖并拧紧，使盖子充分就位，确保外壳和盖之间金属面紧密
接触，以满足隔爆要求。
注释
除非罗斯蒙特 4088 MultiVariable 变送器的外壳正确接地，否则即使安装有瞬变防护接线端
子，也不能提供瞬变防护能力。
图 7 和图 8 显示为罗斯蒙特 4088 MultiVariable 变送器供电并支持与
OpenEnterprise 现场工具通讯所需的接线连接件。
变送器接线和组态工具连接
图 7. 用于 RS-485 总线通讯的罗斯蒙特 4088 MultiVariable 接线
D
C
B
D
A
E
A. RS-485 (A)
B. RS-48
C. RS-48
D. 总线
E. 用户提供的电源
5 (B)
5 总线，需要双绞线
终端：4088（请参阅第 9 页上的“设置开关”）或
120 电
阻器上的交流端接
在通过本地 HART 端口组态时，无需从 RS-485 网络移除罗斯蒙特 4088。在进
行任何组态更改之前，应把设备停用，或置于手动状态。
10
2019 年 4 月
A
B
C
快速安装指南
注释
特定 BSAP 参数（例如，MANUAL.LOCK.CFG 或 EXECUTE.CALIB）仅可通过 BSAP 访问，
必须使用 OpenEnterprise 现场工具的 Te c h V i ew 组件进行组态。
图 8. 通过 HART® 或 BSAP（本地）端口进行罗斯蒙特 4088 MultiVariable
组态
A. OpenEnterprise 现场工具的
TechView（BSAP 协议）组件
B. MACTek® Viator® USB HART 接口
C. 用户提供的电源
注释
在 OpenEnterprise 现场工具的 Tech V i e w 组件中，指定波特率为 1200，并指定变送器的本地
地址。如需了解 Tec h V i ew 中 4088B 组态/标定任务的详细信息，请参阅 Tech V i e w 用户手册（文
档号 D301430X012）。
11
快速安装指南
A
D
C
B
A
D
E
G
F
DP
A
D
F
B
C
E
通过与 ROC 控制器或 FloBoss™ 流量计算机的连接使用 OpenEnterprise 现场
工具的 ROCLINK
™
800 组件或通过与 ControlWave™ 控制器或流量计算机的
连接使用 OpenEnterprise 现场工具的 Tec h Vi e w 组件来组态 4088B。
图 9. 通过 RS-485 网络端口进行罗斯蒙特 4088 MultiVariable 组态
2019 年 4 月
A. RS-485 (A)
B. RS-485 (B)
C. RS-485 总线，需要双绞线
D. 总线端接：4088（请参阅第 9 页上
的“设置开关”）或 120 电阻器上
的交流端接
E. 用户提供的电源
F. OpenEnterprise 现场工具
（ROCLINK 用于 MVS，TechVi ew
用于 BSAP 协议）
G. RO C 、FloBoss 或 ControlWave
流量计算机，或 RTU
接地
信号线接地
走线时不要把信号线与电源线一起布置在导线管中或开式电缆桥架上，或者布
置在大型电气设备附近。在信号回路的任意一点把信号接线的屏蔽层接地（请
参阅图 10）。建议把电源的负极端子作为接地点。
图 10. 信号线接地
A. 正极
B. 使距
C. 修剪
离最小
屏蔽层并绝缘
D. 绝缘屏蔽层
蔽层连回电源
E. 把屏
F. 负极
12
2019 年 4 月
A
A
变送器外壳
必须按照国家和当地电气规范把变送器外壳接地。最有效的变送器外壳接地方
法是通过最小阻抗 (< 1 ) 直接接地。把变送器外壳接地的方法包括：
内部接地连接件
内部接地连接螺钉在电子装置外壳的端子侧。该螺钉标记有接地符号 ()。
图 11. 内部接地连接件
A. 接地片
外部接地连接件
外部接地连接件在传感器模块外壳外部。此连接件标记有接地符号 ()。外部
接地组件随附在包装内，其选项代码在第 1-14页上的表 1 中显示；或者，外部
接地组件可作为备件提供 (03151-9060-0001)。
快速安装指南
图 12. 外部接地连接件
B
A. 外部接地片
B. 外
部接地组件 03151-9060-0001
13
快速安装指南
2019 年 4 月
表 1. 外部接地螺钉认证选项代码
选项代码 描述
E1
N1
ND
K1
E7
N7
K7
KA
KC
T1
D4
ATE X 防火
I1
ATE X 本质安全
ATE X n 型
ATE X 防尘
ATE X 防火、本质安全、n 型、防尘（E1、I1、N1 和 ND 的组合）
IECEx 防火、防尘燃
IECEx n 型
IECEx 防火、防尘燃、本质安全和 n 型
（E7、I7 和 N7 的组合）
ATE X 和 CSA 隔爆、本质安全、2 分类
（E1、E6、I1 和 I6 的组合）
FM 与 ATEX 隔爆、本质安全、2 分类
（E5、E1、I5 和 I1 的组合）
瞬变保护接线端子
外部接地螺钉组件
安装可选的过程温度输入装置（PT 100 热电阻传感器）
注释
为了满足 ATEX/IECEx 防火认证要求，必须使用 ATEX/IECEx 防火电缆（温度输入代码 C30、
C32、C33 或 C34）。
1. 把 Pt 100 RTD 传感器安装在适当的位置。
注释
应使用屏蔽三芯或四芯电缆进行过程温度连接。
2. 把电缆线芯穿入未用的外壳导线管，并连接至变送器接线端子上的螺钉，
从而把 RTD 电缆连接至罗斯蒙特 4088 MultiVariable 变送器。应使用适当
的电缆密封接头来密封电缆周围的导线管孔口。
3. 把 RTD 电缆屏蔽线连接到外壳中的接地片上。
14
2019 年 4 月
3-Wire 4-Wire
A
B
B
A
C
C
3 线 4 线
图 13. 罗斯蒙特 4088 MultiVariable 变送器 RTD 接线连接
A. 接地片
B. Pt
100 RTD 传感器
C. 接线
盒
快速安装指南
第 5 步： 验证设备组态
使用 OpenEnterprise 现场工具的 ROCLINK 或 TechView 组件与罗斯蒙特
4088 MultiVariable 变送器通讯并验证其组态。
注释
设备组态程序可从 ROCLINK 组态软件用户手册（对于 ROC800 系列）
（文档号 D301250X012）、ROCLINK 组态软件用户手册（对于 FloBoss 107）
（文档号 D301249X012）和 Tec h V i e w 用户指南（文档号 D301430X012）中获得。
罗斯蒙特 4088 MultiVariable 变送器参考手册 (00809-0100-4088) 包含详细的寄存器图。
15
快速安装指南
第 6 步： 调校变送器
变送器在出厂前已按照用户要求或按照工厂默认的满量程进行了全面标定。
使用 OpenEnterprise 现场工具的 ROCLINK 或 TechView 组件与罗斯蒙特
4088 MultiVariable 变送器通讯并对其执行维护。
零点调校
零点调校是用于补偿静压和差压传感器的安装位置和管线压力影响的单点调
整。在进行零点调校时，应确保均压阀处于打开状态，并且所有含液支管充填
到正确的液位。
变送器支持通过静压下限调校程序调校最高 95% URL 零点误差。
若零点偏移小于 5% URL，则应按照下面的用户界面软件说明操作。
使用 OpenEnterprise 现场工具进行零点调校
请参阅产品特定的 ROCLINK 手册（ROCLINK 组态软件用户手册
[对于 ROC800 系列] [文档号 D301250X012] 或 ROCLINK 组态软件
用户手册 [对于 FloBoss 107] [文档号 D301249X012]）或 TechView
用户指南（文档号 D301430X012）以了解相关信息。
2019 年 4 月
16
2019 年 4 月
产品认证
FM 普通场所认证
按照标准，变送器已经由美国联邦职业安全与健康管理局 (OSHA) 授权的国家
认可测试实验室 (NRTL) FM 进行了检验和测试，证明了其设计符合基本的电
气、机械和防火要求。
欧洲指令信息

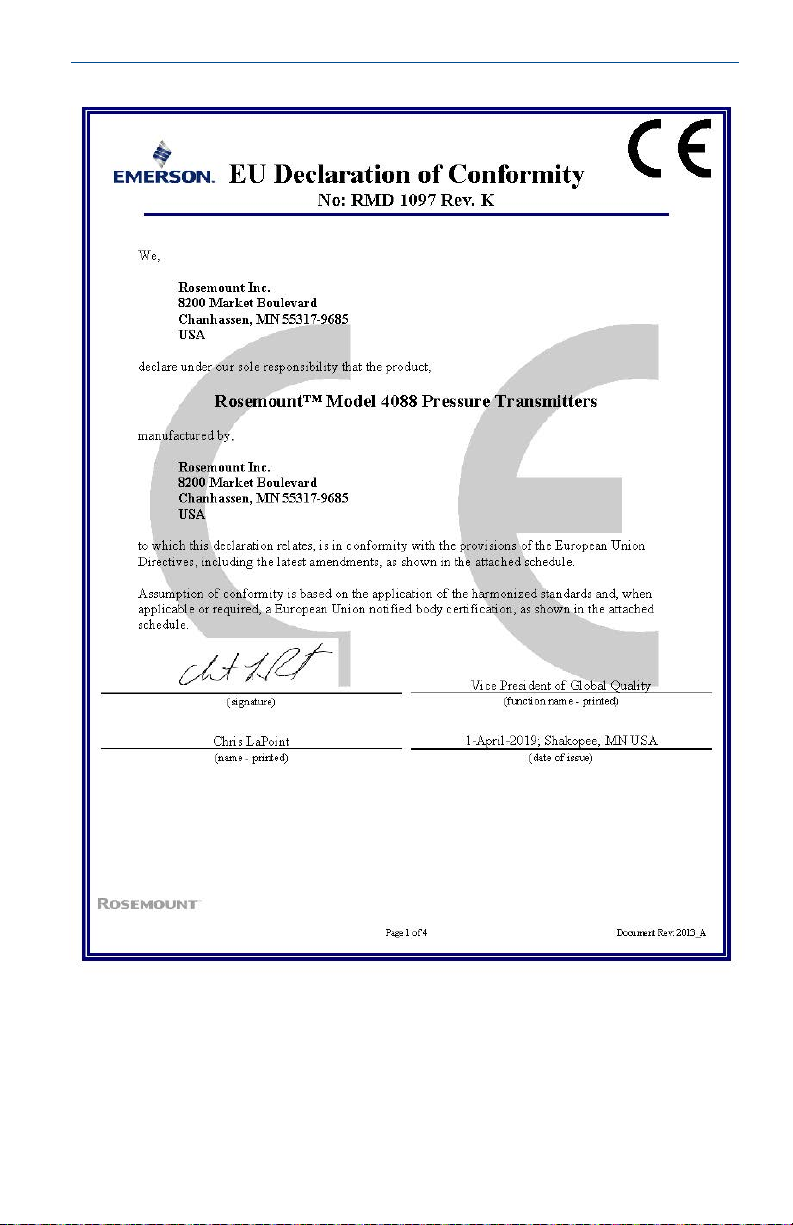

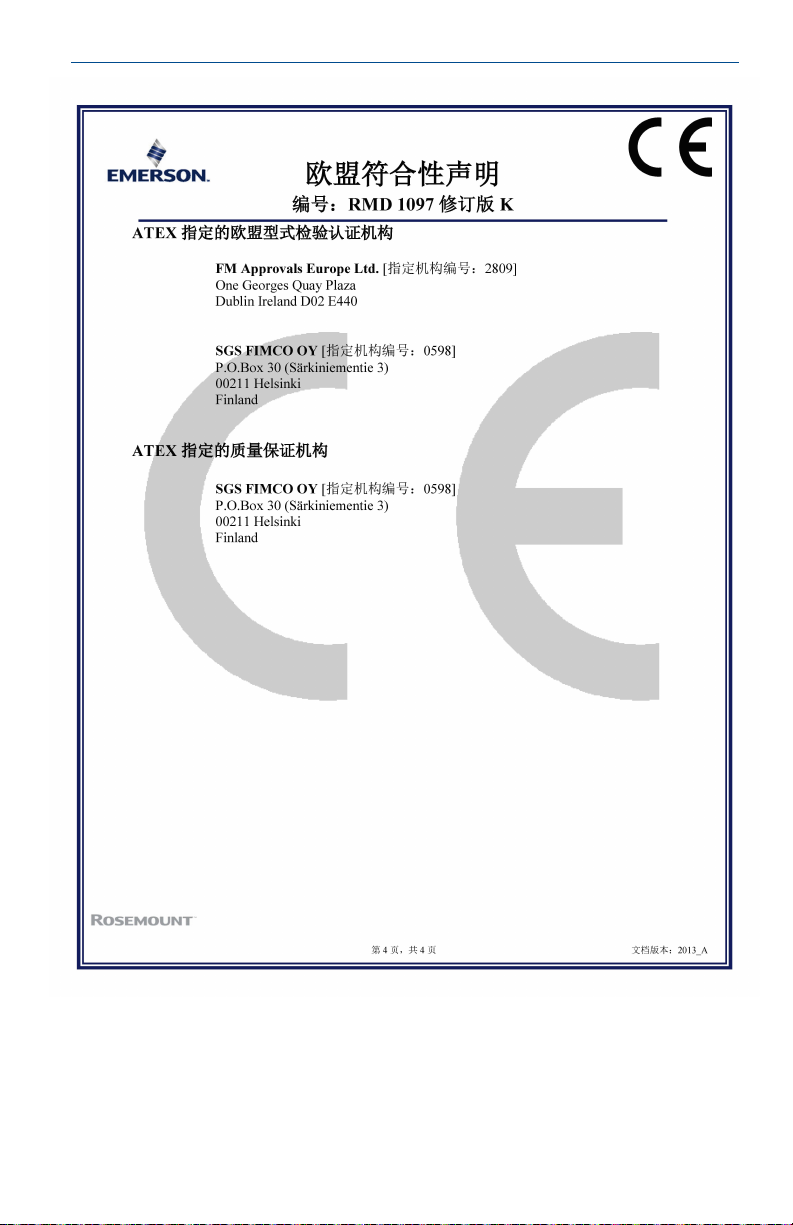

欧盟委员会符合性声明的副本可在《快速安装指南》末尾处找到。最新版本的
欧盟委员会符合性声明可在 www.emersonprocess.com/rosemount
危险场所认证
北美认证
FM 认证
E5 XP I 类，1 分类，B、C、D 组（Ta = -50 °C 至 85 °C）；DIP II 类和 III 类，
1 分类，E、F、G 组（Ta = -50 °C 至 85 °C）；I 类 0/1 区 AEx d IIC T5 或
T6 Ga/Gb（Ta = -5 0 °C 至 80 °C）；危险场所；外壳类型 4X/IP66/IP68；
不需要导线管密封
快速安装指南
上找到。
安全使用的特殊条件 (X)：
1. 此设备包含有薄壁膜。在安装、维护和使用时应考虑薄膜所受的环境条件。
在预期使用寿命内，应严格遵照厂家的维护说明进行操作，以保证安全性。
2. 如需维修，请咨询生产厂家，以了解防火接头的尺寸信息。
3. 相应的电缆、密封接头和堵头应适合比安装地点的最高规定温度高 5 °C 的
温度。
4. 设备的适用温度等级、环境温度范围和过程温度范围如下：
T4：-50 °C ≤Ta ≤ 80 °C，过程温度 = -50 °C 至 120 °C
T5：-50 °C ≤ Ta ≤ 80 °C，过程温度 = -50 °C 至 80 °C
T6：-50 °C ≤ Ta ≤ 65 °C，过程温度 = -50 °C 至 65 °C
I5 本质安全 I 类，1 分类，C、D 组；II 类，E、F、G 组；III 类；I 类 0 区 AEx
ia IIB T4；非易燃 I 类，2 分类，A、B、C、D 组；T4 (-50 °C ≤ Ta ≤ 70 °C)；
当按照罗斯蒙特图纸 04088-1206 连接时；4X 型
安全使用的特殊条件 (X)：
1. 4088 型压力变送器的最高允许环境温度是 70°C。为了避免过程温度效应和
其他热效应，应小心确保周围温度和变送器外壳内部温度不要超过 70°C。
2. 外壳可能含铝，受到冲击或摩擦时存在着火的潜在风险。在安装和使用时，
必须多加小心，以防止撞击或摩擦。
17
快速安装指南
3. 配有瞬变保护的 4088 型变送器无法承受 500V 测试。在安装时必须考虑这
一点。
加拿大标准协会 (CSA)
所有经过 CSA 危险认证的变送器均按照 ANSI/ISA 12.27.01-2003 进行了双密
封认证。
E6 隔爆认证，适用于 I 类，1 分类，B、C 和 D 组；防尘燃认证，适用于 II 类
和 III 类，1 分类，E、F 和 G 组；适合 I 类，2 分类，A、B、C 和 D 组；
CSA 4X 型外壳；无需导线管密封件。
I6 本质安全，适用于 I 类，1 分类，C 和 D 组，T3C，I 类，0 区，Ex ia IIb，
T4；当按照罗斯蒙特图纸 04088-1207 连接时；外壳等级为 4X 型
欧洲认证
ND ATEX 防尘
证书编号：FM12ATEX0030X
II 2D Ex tb IIIC T95 °C Db (-20 °C Ta 85 °C)
Vmax = 30V
IP66
1180
安全使用的特殊条件 (X)：
1. 必须采用能将外壳的侵入防护等级至少保持在 IP66 的缆线入口。
2. 未用的缆线入口必须用合适的堵头塞住，以便外壳的侵入防护等级至少保
持在 IP66。
3. 电缆入口和管堵必须适合仪器的环境范围，并且能够承受 7J 冲击测试。
2019 年 4 月
E1 ATEX 防火
证书编号：FM12ATEX0030X
Ex d IIC T5 或 T6 Ga/Gb
T5 (-50 °C ≤ Tam b ≤ 80 °C)
T6 (-50 °C ≤ Tam b ≤ 65 °C)
Vmax = 30V
1180
安全使用的特殊条件 (X)：
1. 此设备包含有薄壁膜。在安装、维护和使用时应考虑薄膜所受的环境条件。
在预期使用寿命内，应严格遵照厂家的维护说明进行操作，以保证安全性。
2. 如需维修，请咨询生产厂家，以了解防火接头的尺寸信息。
3. 相应的电缆、密封接头和堵头应适合比安装地点的最高规定温度高 5 °C 的
温度。
4. 设备的适用温度等级、环境温度范围和过程温度范围如下：
T4：-50 °C ≤Ta ≤ 80 °C，过程温度 = -50 °C 至 120 °C
T5：-50 °C ≤ Ta ≤ 80 °C，过程温度 = -50 °C 至 80 °C
T6：-50 °C ≤ Ta ≤ 65 °C，过程温度 = -50 °C 至 65 °C
18
2019 年 4 月
E7 IECEx 防火
证书编号：IECEx FMG 13.0024X
Ex d IIC T5 或 T6 Ga/Gb
T5 (-50 °C ≤ Tamb ≤ 80 °C)
T6 (-50 °C ≤ Tamb ≤ 65 °C)
V
= 30V
max
安全使用的特殊条件 (X)：
1. 此设备包含有薄壁膜。在安装、维护和使用时应考虑薄膜所受的环境条件。
在预期使用寿命内，应严格遵照厂家的维护说明进行操作，以保证安全性。
2. 如需维修，请咨询生产厂家，以了解防火接头的尺寸信息。
3. 相应的电缆、密封接头和堵头应适合比安装地点的最高规定温度高 5 °C 的
温度。
4. 设备的适用温度等级、环境温度范围和过程温度范围如下：
T4：-50 °C ≤Ta ≤ 80 °C，过程温度 = -50 °C 至 120 °C
T5：-50 °C ≤ Ta ≤ 80 °C，过程温度 = -50 °C 至 80 °C
T6：-50 °C ≤ Ta ≤ 65 °C，过程温度 = -50 °C 至 65 °C
认证组合
在指定可选的认证时，会提供不锈钢认证标牌。在安装贴有多种认证类型标签
的设备后，不得按照任何其他的认证类型重新安装设备。应永久性地标记认证
标签，以便与未用认证类型区分开来。
快速安装指南
注释
以下组合认证在收到前述认证之前待审批。
K1 E1、I1、N1 和 ND 的组合
K2 E2 和 I2 的组合
K5 E5 和 I5 的组合
K6 E6 和 I6 的组合
K7 E7、I7 和 N7 的组合
KA E1、E6、I1 和 I6 的组合
KB E5、E6、I5 和 I6 的组合
KC E5、E1、I5 和 I1 的组合
KD E5、E6、E1、I5、I6 和 I1 的组合
19
快速安装指南
2019 年 4 月
20
2019 年 4 月
快速安装指南
21
快速安装指南
2019 年 4 月
22
2019 年 4 月
快速安装指南
23
快速安装指南
2019 年 4 月
24
2019 年 4 月
快速安装指南
25
快速安装指南
2019 年 4 月
26
2019 年 4 月
快速安装指南
27
艾默生过程控制有限公司
*00825-0206-4088*
快速安装指南
00825-0206-4088, DA 版
2019 年
4 月
上海办事处
上海市浦东金桥出口
加工区新金桥路 1277 号
电话：021 – 2892 9000
传真：021 – 2892 9001
邮编：201206
西安分公司
西安市高新区锦业一路 34 号
西安软件园研发大厦 9 层
电话：029 – 8865 0888
传真：029 – 8865 0899
邮编：710065
济南分公司
济南市历下区泉城路 17 号
华能大厦 9 层 8907 室
电话：0531 – 8209 7188
传真：0531 – 8209 7199
邮编：250011
艾默生 （北京）仪表有限公司
北京市东城区和平里北街 6 号
电话：010 - 5865 2638
传真：010 - 6420 0619
邮编：100013
© 2019 罗斯蒙特有限公司。保留所有权利。所有标识均为其所有者的财产。
Emerson 徽标为艾默生电气公司的商标和服务标志。
Rosemount 和 Rosemount 标识均为罗斯蒙特有限公司的注册商标。
欲了解更多罗斯蒙特测量解决方案，敬请登陆：www.rosemount.com.cn 进行查询。
咨询邮箱：RMT.China@emerson.com
客服热线：800-820-1996
北京办事处
北京市朝阳区雅宝路 10 号
凯威大厦 7 层
电话：010 - 8572 6666
传真：010 – 8572 6888
邮编：100020
深圳分公司
深圳市南山区海德三道
天利中央商务中心 B 座 1803 室
电话：0755 – 8659 5099
传真：0755 – 8659 5095
邮编：518054
成都分公司
成都市科华北路 62 号
力宝大厦 S-10-10
电话：028 – 6235 0188
传真：028 – 6235 0199
邮编：610041
广州分公司
广州市东风中路 410 - 412 号
时代地产中心 2107 室
电话：020 – 2883 8900
传真：020 – 2883 8901
邮编：510030
南京分公司
南京市建邺区庐山路 188 号
阳光新地中心 3001 室
电话：025 – 6608 3220
传真：025 – 6608 3230
邮编：210019
乌鲁木齐分公司
乌鲁木齐市五一路 160 号
尊茂鸿福酒店 1001 室
电话：0991 – 5802 277
传真：0991 – 5803 377
邮编：830000
Loading...
