罗斯蒙特 4088A MultiVariable™ 变送器
®
配有 Modbus
输出协议
快速安装指南
00825-0106-4088，CA 版
2019
年 4 月
快速安装指南
警告
2019 年 4 月
注意
本指南提供了罗斯蒙特 4088 MultiVariable 变送器的基本安装指导。本指南不提供诊断、维护、检修或故
障处理的说明。更多说明请参阅 4088 MultiVariable 变送器参考手册（文档号 00809-0100-4088）。所
有文档都可从 www.emerson.com/rosemount 获得电子版。
执行操作时，为确保人身安全，请特别注意本章中的步骤和说明。可能引起潜在安全问题的信息用警告符
号 () 表示。执行带有该符号的操作前，请参阅以下安全信息。
爆炸可能会导致死亡或严重伤害。
在易爆环境中安装本变送器时，请务必遵守适用的地区、国家和国际标准、规范及规程。请查阅 4088
MultiVariable 变送器参考手册 (00809-0100-4088) 的认证一节，以了解是否存在与安全安装相关的任何
限制。
在易爆气体环境中，连接现场手持通讯器之前，应确保回路中的仪器是按照本质安全或非易燃现场接线
惯例安装的。
隔爆 / 防火安装中，不得在设备通电的情况下拆卸变送器盖。
过程泄漏可能导致伤亡。
加压之前，应安装并拧紧过程连接器。
触电可能会导致死亡或严重伤害。
应避免接触引线或接线端子。引线上可能存在的高压会导致触电。
导线管 / 电缆入口
除非另外标明，否则变送器外壳中的导线管 /电缆入口采用 1/2-14 NPT 螺纹牙型。标有 “M20”的入口为
M20 x 1.5 螺纹牙型。在具有多个导线管入口的装置上，所有入口都采用相同的螺纹牙型。在封闭这些
入口时，只能使用具有相容螺纹牙型的堵头、接头、密封接头或导线管。
当在危险场所安装时，必须在电缆 /导线管入口中仅使用已列出或经过 Ex 认证的适当堵头、接头或密封
接头。
目录
快速安装的必要步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 3 页
安装变送器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 4 页
转动外壳 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 8 页
设置开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 10 页
接线并通电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 10 页
验证设备组态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 15 页
调校变送器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 18 页
产品认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 19 页
2
2019 年 4 月
快速安装的必要步骤
开始 >
安装变送器
转动外壳
设置开关
接线并通电
验证设备组态
快速安装指南
调校变送器
> 完成
3
快速安装指南
流向
流向
流向
流向
第 1 步： 安装变送器
液体流量应用
1. 将分流接头安装在管道的侧面。
2. 将变送器安装在分流接头的侧面或底
部。
3. 安装变送器时应使排液 / 排气阀向上。
气体流量应用
1. 将分流接头安装在管道的顶部或侧面。
2. 将变送器安装在分流接头的侧面或顶
部。
2019 年 4 月
蒸汽流量应用
1. 将分流接头安装在管道的侧面。
2. 将变送器安装在分流接头的侧面或底
部。
3. 将引压管内充满冷却水。
4
2019 年 4 月
面板安装
管道安装
面板安装
管道安装
面板安装
管道安装

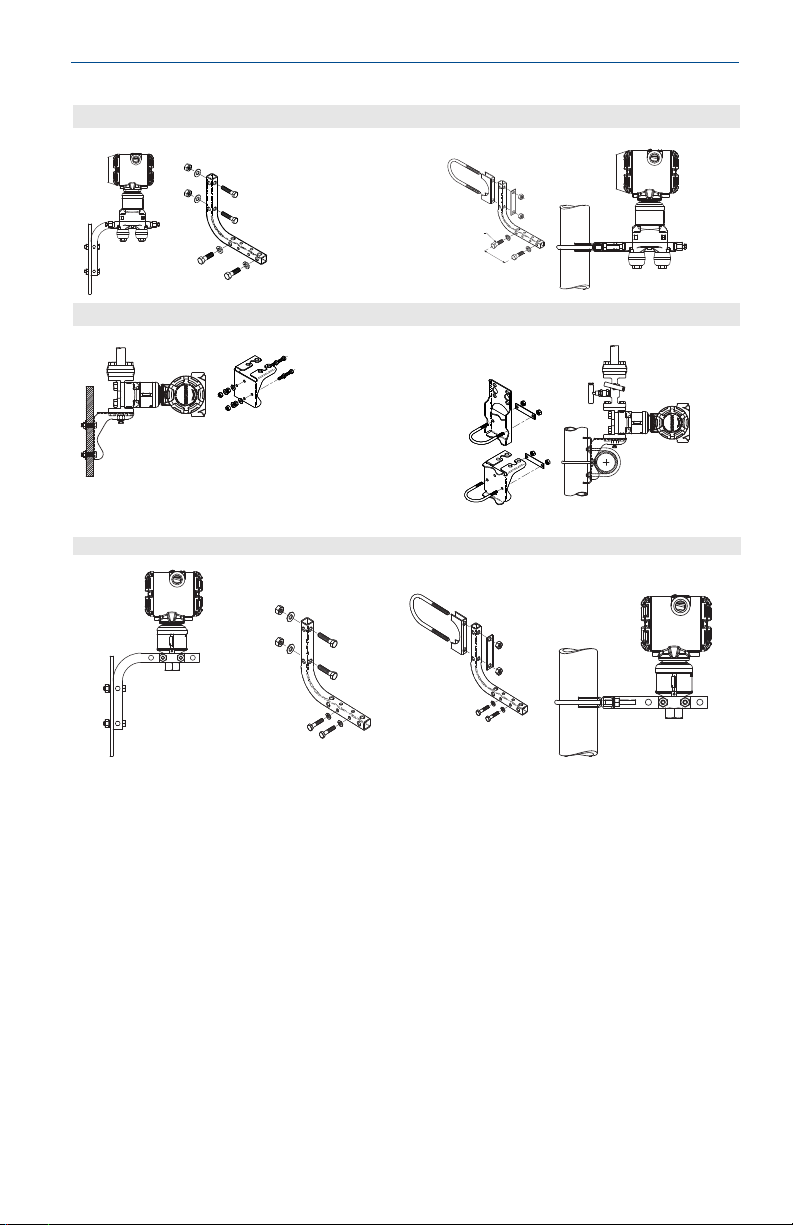

安装支架
快速安装指南
共平面法兰
传统法兰
直连式
栓接的注意事项
如果安装变送器时需要组装过程法兰、阀组或法兰接头，请按照以下组装指南
进行操作，确保变送器密封紧密，以实现最佳性能。必须使用随变送器附带的
螺栓或由艾默生过程管理作为备件销售的螺栓。图 1 示出了正确组装变送器所
需的常用变送器组件以及螺栓长度。
5
快速安装指南
4 x 44 毫米（1.75 英寸）
4 x 73 毫米（2.88 英寸）
A
B
C
4 x 44 毫米
（1.75 英寸）
D
4 x 38 毫米
（1.50 英寸）
4 x 57 毫米
（2.25 英寸）
4 x 44 毫米（1.75 英寸）

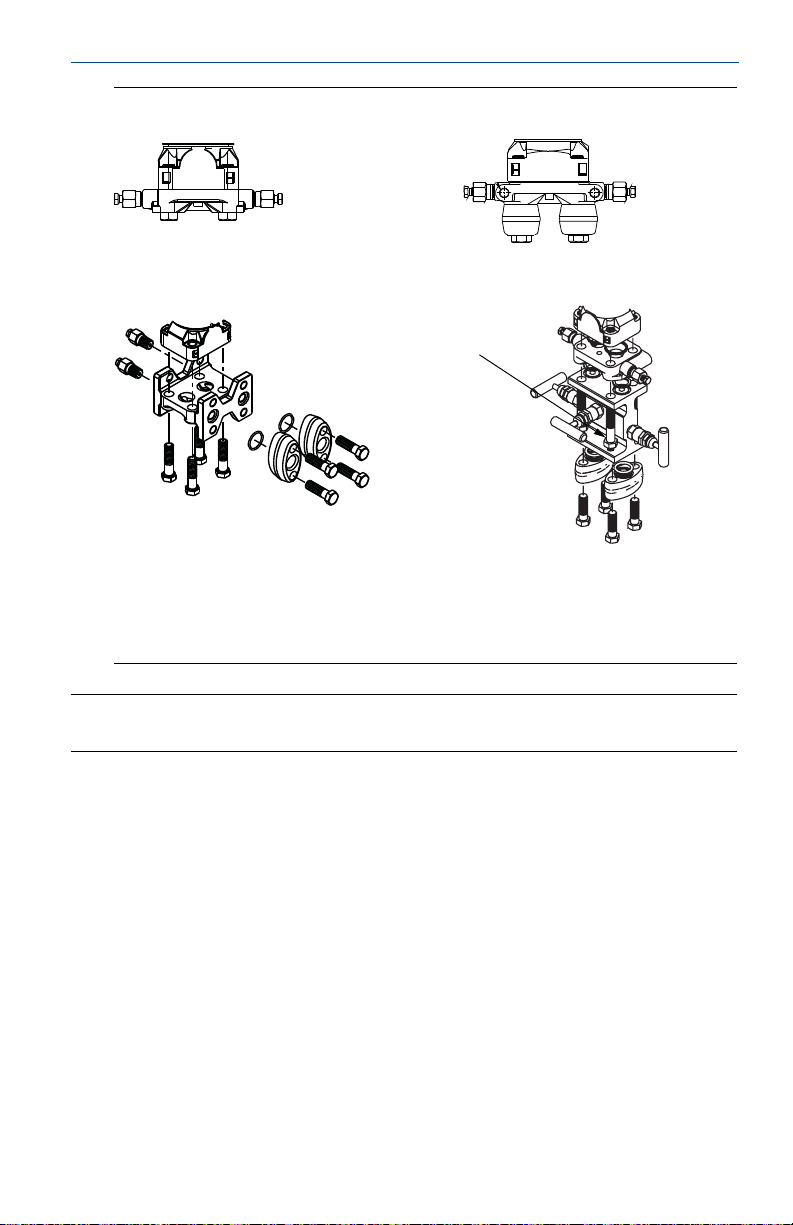

图 1. 常用变送器组件
A. 带共平面法兰的变送器
B. 带共平面法兰和可选法兰接头的变送器
C. 带传统法兰和可选法兰接头的变送器
D. 带共平面法兰和可选罗斯蒙特常规阀组及法兰接头的变送器
2019 年 4 月
注
如需其他阀组，请与客户中心的技术支持部门联系。
螺栓通常为碳钢或不锈钢材质。请对照图 2 查看螺栓顶部的标志来确定螺栓材
质。若螺栓材质未在图 2 中示出，请与当地的艾默生过程管理代表联系以获得
更详细信息。
请按照以下步骤安装螺栓：
1. 碳钢螺栓无需润滑，不锈钢螺栓本身即带有润滑涂层，以方便安装。但是，
安装任何一种螺栓时都不能额外涂敷润滑剂。
2. 用手指先拧紧螺栓。
3. 按交叉模式将螺栓拧至初始扭矩值。有关初始扭矩值，请参阅图 2。
4. 按相同的交叉模式将螺栓拧至最终扭矩值。有关最终扭矩值，请参阅图 2。
5. 在加压前请确认法兰螺栓伸出传感器模块（请参阅图 3）。
6
2019 年 4 月
警告
316
316
316
SW
316
STM
316
R
B8M
A
B
A
B
C
D

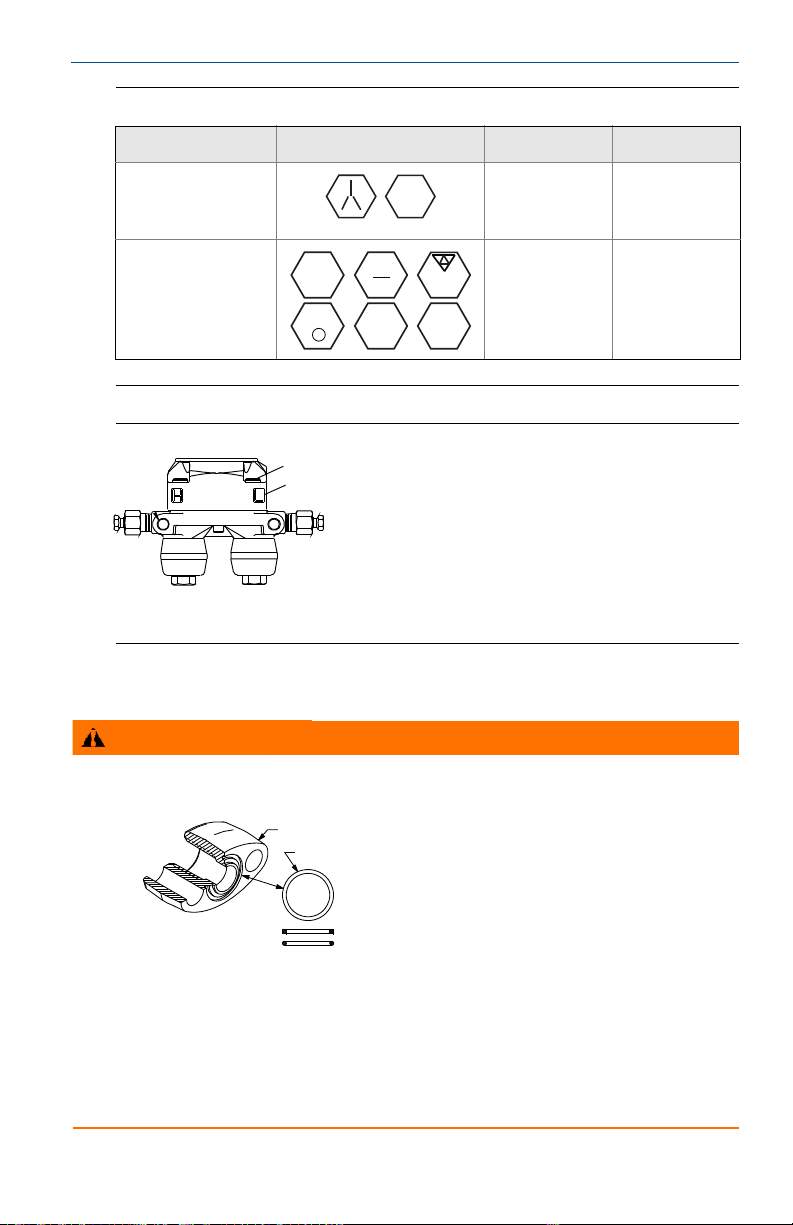

图 2. 法兰和法兰接头螺栓的扭矩值
螺栓材质 螺栓头标记 初始扭矩 最终扭矩
快速安装指南
碳钢 (CS)
不锈钢 (SST)
图 3. 正确的螺栓安装
A. 螺栓
B. 传感器模块
带法兰接头的 O 型圈
B7M
34 牛米
（300 英寸磅）
17 牛米
（150 英寸磅）
73.5 牛米
（650 英寸磅）
34 牛米
（300 英寸磅）
未能安装适当的法兰接头 O 型圈可能会造成过程泄漏，进而导致人员死亡或
严重受伤。请务必使用专用于特定法兰接头的 O 型圈。
A. 法兰接头
B. O 型圈
C. PTFE 材质型的外形为正方形
D. 弹性体材质型的外形为圆形
每次拆卸法兰或接头时，应目视检查 O 型圈。如果有任何损坏的迹象（例如刻
痕或切口），请予以更换。若更换了 O 型圈，则在安装后应重新拧紧法兰螺栓
和定位螺钉，以补偿 O 型圈的变形。
7
快速安装指南
A
A
B
直连式表压变送器的朝向
直连式表压变送器的低压侧压力口（常压基准值）在传感器模块颈部标签下。
（请参阅图 4。）
变送器在安装时应使排气通道保持通畅，无任何阻碍，包括但不仅限于油漆、
灰尘和润滑剂，以便排出任何污染物。

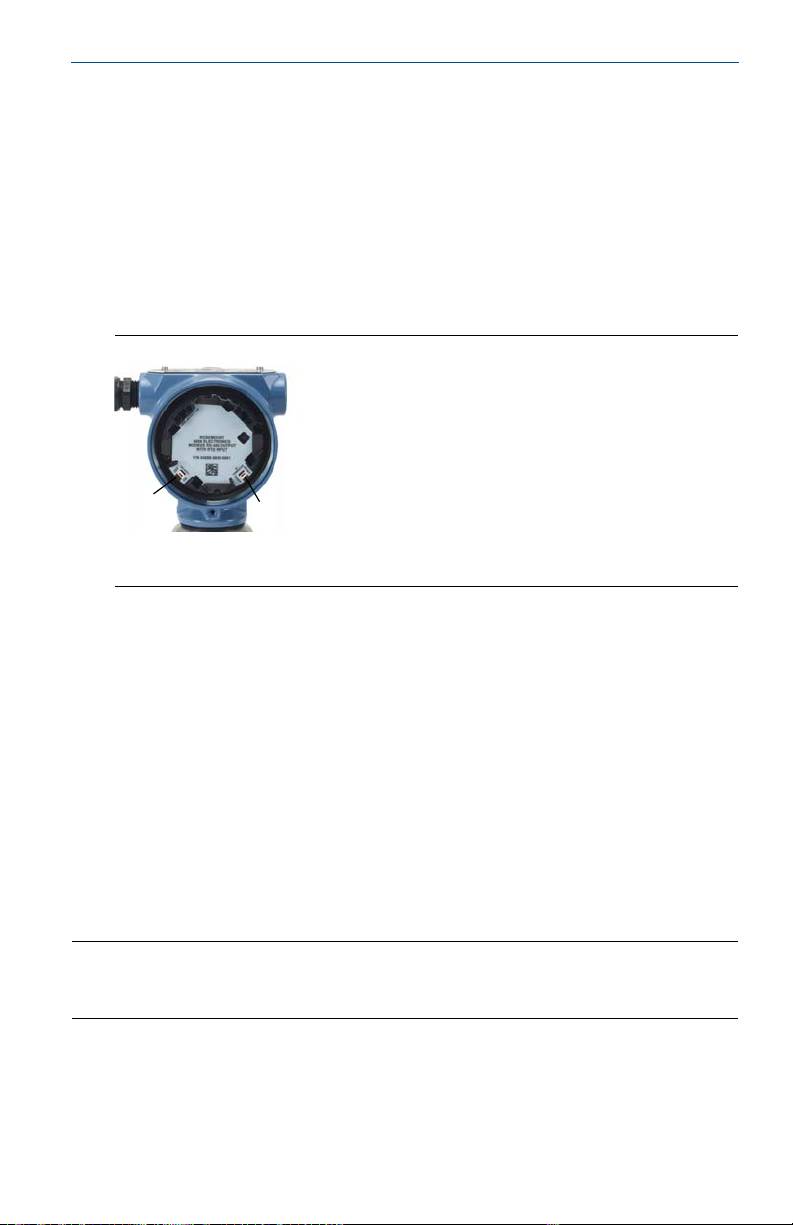

图 4. 直连式表压变送器
A. 低压侧压力口（在颈部标签下）
第 2 步： 转动外壳
为了便于进行现场接线或更好地查看可选的 LCD 显示屏：
1. 拧松外壳转动限位螺钉。
2. 把外壳从其原始位置（发货时的位置）向左或向右旋转 180°。
3. 重新拧紧外壳上的转动限位螺钉。
2019 年 4 月
图 5. 变送器外壳限位螺钉
A. LCD 显示屏
B. 外壳转动限位螺钉（3/32 英寸）
注
在首次进行拆卸之前，不要使外壳转动超过 180°（详情请参阅罗斯蒙特 4088 MultiVariable 变
送器参考手册（文档号 00809-0100-4088））。转动过大可能切断传感器模块和电子部件之间
的电气连接。
8
2019 年 4 月
A
B
转动 LCD 显示屏
对于随购配有 LCD 显示屏的变送器，在发货时，显示屏将安装到变送器上。
除了外壳转动之外，还可通过按压两个舌片，抽出、转动并重新卡入到位来使
可选的 LCD 显示屏按 90 度增量转动。
如果意外地从接口板上拔下了 LCD 显示屏固定销，在把 LCD 显示屏重新卡入
到位之前，应仔细地重新插入该固定销。
应按照以下步骤和图 6 安装 LCD 显示屏：
1. 若把变送器安装在回路中，则应固定好回路并断开电源。
2. 卸下现场接线端子对侧的变送器盖。在易爆环境中，当电路带电时，不得拆
卸仪表护盖。
3. 把四针连接器接入 LCD 显示屏，并卡入到位。
4. 安装流量计盖，并拧紧，以确保金属与金属接触。
图 6. 可选 LCD 显示屏
快速安装指南
A. LCD 显示屏
B. 流量计盖
9
快速安装指南
A
B
第 3 步： 设置开关
变送器的交流端接默认处于 off（关）位置。变送器的安全开关默认处于 off（关）
位置。
1. 若变送器已安装，则应固定好总线，并断开电源。
2. 卸下正对现场端子一侧的外壳盖。在易爆环境中，不要卸下外壳盖。
3. 使用小号螺丝刀将安全和交流端接开关滑至所需位置。应注意，为了进行任
何配置更改，安全开关应处于 off（关）位置。
4. 重新安装外壳盖并拧紧，使盖子充分就位，确保外壳和盖之间达到金属的直
接接触状态，以满足隔爆要求。
图 7. 变送器开关配置
A. 安全
B. 交流端接
2019 年 4 月
第 4 步： 接线并通电
应通过以下步骤对变送器进行接线：
1. 卸下外壳的现场端子侧的护盖。
2. 基于可选的过程温度输入装置进行设置。
a. 若使用可选的过程温度输入装置，则应按第 14 页上的 “ 安装可选的过程
温度输入装置（Pt 100 RTD 传感器）” 程序操作。
b.若没有可选的温度输入装置，则应塞好并密封未用的导线管连接件。
3. 按图 8 所示把变送器连接至 RS-485 总线。
a. 把 A 引线连接至 “A” 端子。
b.把 B 引线连接至 “B” 端子。
4. 把正极引线从电源连接至 “PWR +” 端子，把负极引线连接至 “PWR -” 端子。
注
罗斯蒙特 4088 MultiVariable 变送器使用 RS-485 Modbus，采用 8 个数据位、1 个停止位和无
奇偶校验的模式。默认波特率是 9600。
10
