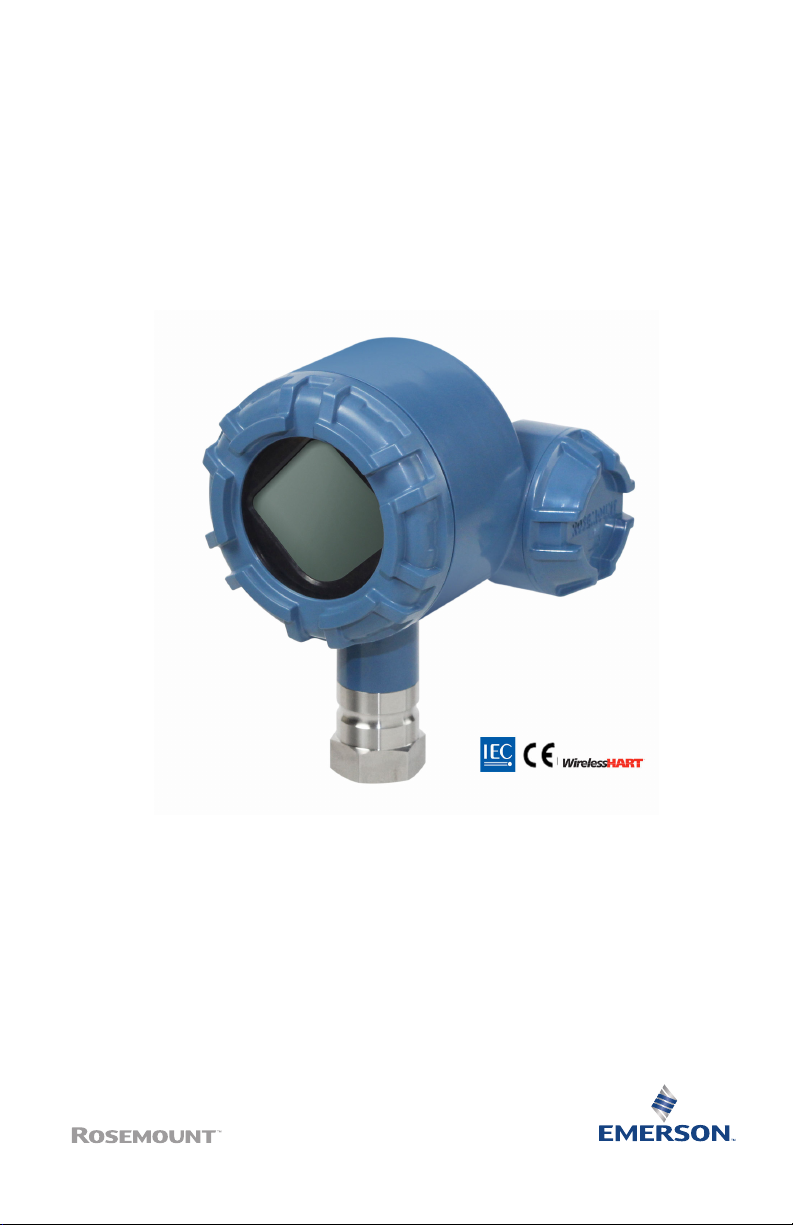

Rosemount™ 248 无线温度变送器
快速安装指南
00825-0206-4248, Rev GA
2 年 2021 月
快速安装指南 2 年 2021 月
内容
关于本指南.................................................................................................................................. 3
无线注意事项...............................................................................................................................5
物理安装...................................................................................................................................... 6
验证操作.................................................................................................................................... 10
参考信息.................................................................................................................................... 13
电源模块更换.............................................................................................................................17
产品认证.................................................................................................................................... 19
符合性声明................................................................................................................................ 23
中国 RoHS.................................................................................................................................. 26
2 Emerson.com/Rosemount
2 年 2021 月 快速安装指南
1
1.1
关于本指南
本指南提供罗斯蒙特 248 无线温度变送器的基本安装指导，但不提供组
态、诊断、维护、检修、故障排除或安装的详细说明。 请参阅《罗斯蒙特
248 温度变送器参考手册》获取更多说明。手册和本指南的电子版本亦可
以从 Emerson.com/Rosemount 获得。
安全信息
警告
不遵守这些安装准则可能导致 死亡或严重受伤。
确保仅由具备资质的人员进行安装。
爆炸
爆炸可能会导致死亡 或严重受伤。
在有爆炸危险的环境中安装本设备时，请务必遵守适用的当地、国家和
国际标准、规范和规程。
请核对危险场所认证中是否有与安全安装相关的任何限制。
过程泄漏
过程泄漏可能导致死亡或严重受伤。
在加压之前，应安装并拧紧热电偶套管和传感器。
在使用过程中不得拆卸热套管。
电力停供
触电可能导致死亡或严重受伤。
快速安装指南
不得接触引线或接线端子。引线上可能存在的高压会导致触电。
除非另外标明，否则外壳中的导线管/电缆入口采用 ½–14 NPT 螺纹牙
型。 标有“M20”的入口为 M20 × 1.5 螺纹牙形。在具有多个导线管入口
的装置上，所有入口都采用相同的螺纹牙形。在封闭这些入口时，只能
使用具有相容螺纹牙形的堵头、接头、密封接头或导线管。
当在危险场所安装时， 在电缆/导线管入口中仅使用已列出或通过 Ex 认
证的 适当堵头、密封套或接头。
3
快速安装指南 2 年 2021 月
警告
本设备符合 FCC 规范第 15 部分的规定。设备操作应符合下列条件：
本设备不会导致有害干扰。
本设备必须接受任何接收到的干扰，包括可能会导致意外操作的干扰。
安装此设备时，必须保证天线与人员之间至少有 8 in. (20 cm) 的间距。
电源模块可在危险场所中更换。电源模块的表面电阻率大于一千兆欧
姆，必须正确安装在无线设备外壳中。在往返于安装点的运输过程中必
须小心，以防止静电荷积聚。
物理接触
未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。这可
能是有意或无意的，需要采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。限制
未经授权人员进行物理接触，以保护最终用户的资产。这对于设施中使用
的所有系统均是如此。
注意
电源模块注意事项（绿色电源模块，型号 701PGNKF）：
带无线装置的绿色电源模块包含一块“D”号一次锂-亚硫酰氯电池（型号
701PGNKF）。每块电池锂含量大约为 5.0 克。在正常条件下，只要电
池和电池组保持完整，则电池材料独立，且不会发生反应。 应注意防
止热量、电气或机械损坏。应保护触点，防止过早放电。
电池放电后仍然存在危险。
电源模块应存储在洁净干燥的地点。为了使电源模块使用寿命更长久，
存放温度不应超过 86 °F (30 °C)。
无线产品装运注意事项（锂电池：绿色电源模块，型号 701PGNKF）：
本装置发运时并未安装电源模块。 运送前请先取下电源模块。
每个电源模块均包含一节“D”号一次锂电池。一次锂电池的运输受美国
交通部的监管，同时还受 IATA（国际航空运输协会）、ICAO（国际民
用航空组织）以及 ARD（欧洲陆地运输危险品协议）的约束。托运人有
责任确保符合这些机构的规定或任何其他当地要求。装运前查阅现行法
规及要求。
4 Emerson.com/Rosemount
2 年 2021 月 快速安装指南
2
2.1
2.2
2.3
无线注意事项
上电次序
只有在无线网关（“网关”）已安装好并能正常工作后，才能安装罗斯蒙特
248 无线变送器和所有其他设备。此外，还应从距网关最近的无线设备开
始对无线设备通电。这样可使网络安装更加简单、快速。启用网关上的主
动广播模式可确保新设备能够更快地连入网络。有关更多信息，请参阅
《艾默生无线网关参考手册》。
天线位置
内置天线的设计适合多种安装方位。变送器应根据温度测量应用的最佳实
践安装。变送器与任何大型结构或建筑之间的距离应为 3 ft (1 m) 左右，以
便与其他设备清晰地通讯。
现场通讯器连接
电源模块必须安装到设备中，以便现场通讯器与变送器连接。现场通讯器
连接位于绿色电源模块上。要与变送器通讯，首先应取下电源模块的护
盖。这样将会露出位于绿色电源模块上的 HART® 通讯端子。接下来，将现
场通讯器的引线连接到绿色电源模块上的 COMM 端口连接器。
此变送器使用绿色电源模块；订购型号 701PGNKF。电源模块采用键控，
只能以一个方向插入。要与此设备进行现场通讯，需要基于 HART 的现场
通讯器。有关将现场通讯器连接到变送器的说明，请参阅图 2-1。
图 2-1: 现场通讯器连接
快速安装指南
5
快速安装指南 2 年 2021 月
3
3.1
物理安装
变送器可以两种组态形式安装：直接安装：传感器直接连接到变送器的导
线管入口；或分体式安装：传感器与变送器外壳分开安装，然后通过导线
管连接到变送器。应选择与安装组态对应的安装次序。
变送器安装完成后，确保导线管入口已安装带有获批螺纹密封剂的导线管
配件或电缆压盖。
直接安装
使用 Swagelok® 配件安装时，不应采用直接安装方式。
过程
1. 拆下变送器外壳盖。
2. 拆下 LCD 显示屏（如果适用）。
3. 旋松系紧螺钉，拆下 LCD 显示屏适配板（如果适用）。

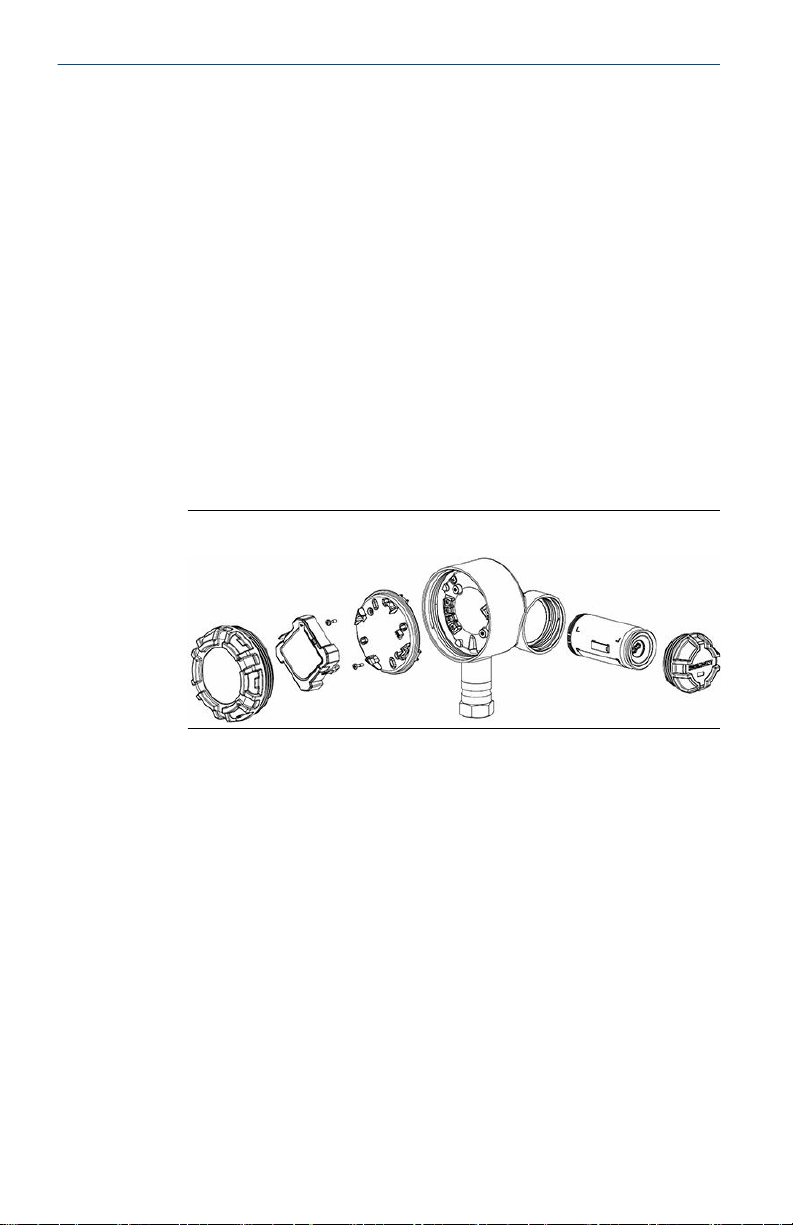

图 3-1: LCD 显示屏组件的分解图
4. 利用螺纹导线管入口将传感器连接到变送器外壳。确保在所有连接
上都使用获得批准的螺纹密封剂。
5. 按图 5-1 所示将传感器接线与端子相连。
6. 装回 LCD 显示屏适配板并以 5 in-lb 的扭矩紧固（如果适用）。
7. 装回 LCD 显示屏（如果适用）。
8. 装回变送器外壳盖并拧紧。
9. 拆下电源模块的护盖。
10. 连接绿色电源模块。
11. 装回电源模块的护盖并拧紧。
12. 务必安装电子装置外壳盖，使聚合物紧贴聚合物（即看不到 O 形
圈），从而确保完全密封。应使用罗斯蒙特 O 形圈。
6 Emerson.com/Rosemount
2 年 2021 月 快速安装指南
13. 对于不带 LCD 显示屏的设备，应留出 1.75 in (45 mm) 空隙。对于
带有 LCD 显示屏的设备，应留出 3 in (76 mm) 空隙以便于拆卸护
盖。

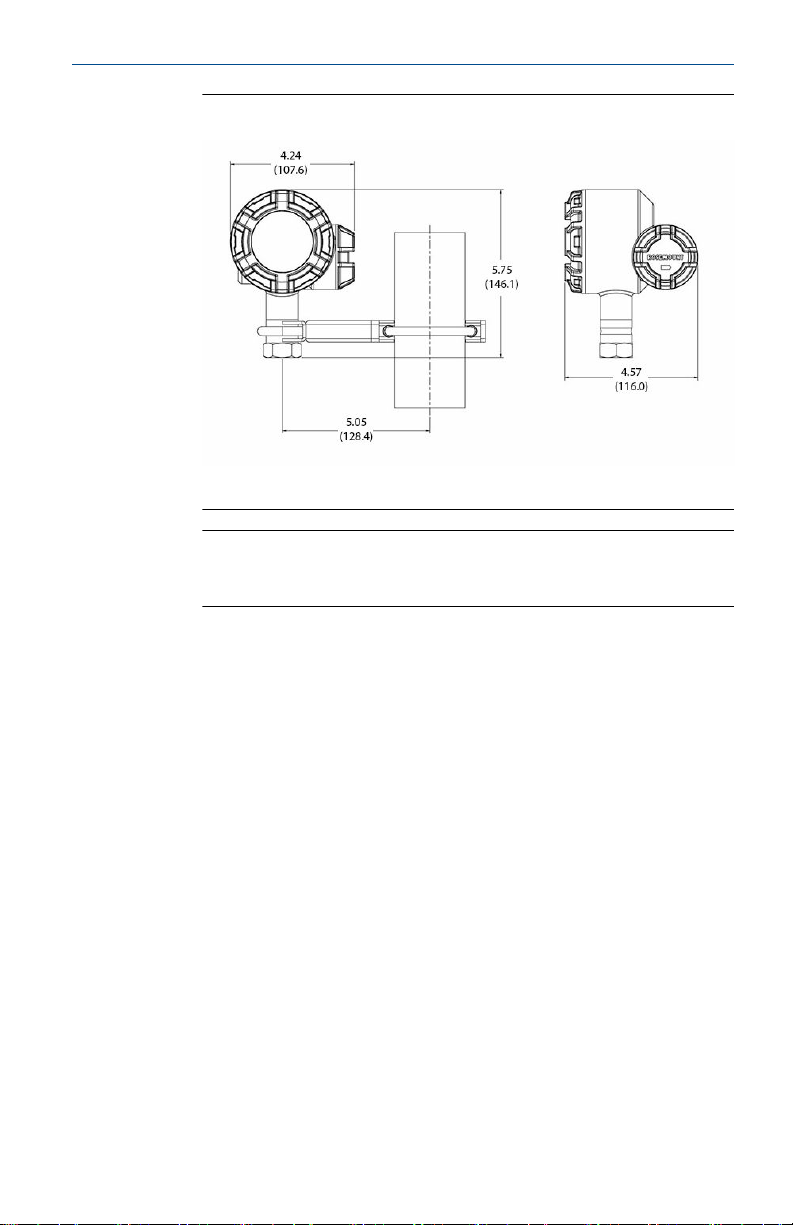

图 3-2: 直接安装
尺寸单位为英寸（毫米）。
注
应从距网关最近的无线设备开始，按照距网关的距离依次对无线设
备通电。这样可使网络安装更加简单、快速。
3.2
快速安装指南
分体式安装
过程
1. 拆下变送器外壳盖。
2. 拆下 LCD 显示屏（如果适用）。
3. 旋松系紧螺钉，拆下 LCD 显示屏适配板（如果适用）。请参阅 图
3-3。
7
快速安装指南 2 年 2021 月
图 3-3: LCD 显示屏组件的分解图
4. 从传感器向变送器布线（和连接导线管，如果需要）。
注
将导管与变送器配接时，使用 ½ in NPT。
5. 将引线穿入变送器的螺纹导线管入口。
6. 按图 5-1 所示将传感器接线与端子相连。
7. 装回 LCD 显示屏适配板并以 5 in-lb 的扭矩紧固（如果适用）。
8. 装回 LCD 显示屏（如果适用）。
9. 装回变送器外壳盖并拧紧。
10. 拆下电源模块的护盖。
11. 连接绿色电源模块。
12. 装回电源模块的护盖并拧紧。
13. 务必安装电子装置外壳盖，使聚合物紧贴聚合物（即看不到 O 形
圈），从而确保完全密封。应使用罗斯蒙特 O 形圈。
14. 对于不带 LCD 显示屏的设备，应留出 1.75 in (45 mm) 空隙。对于
带有 LCD 显示屏的设备，应留出 3 in (76 mm) 空隙以便于拆卸护
盖。
8 Emerson.com/Rosemount
2 年 2021 月 快速安装指南
图 3-4: 分体式安装
尺寸单位为英寸（毫米）。
注
应从距无线网关最近的无线设备开始，按照距无线网关的距离依次
对无线设备通电。这样可使网络安装更加简单、快速。
快速安装指南
9
