本安装手册提供了 Rosemount®公司 1151 系列变送器安装的基本指导方针。
不提供组态、诊断、维护、检修、排除故障、防爆、防燃以及本质安全 (I.S.)
等的安装指导。
更多的操作指导请查阅 1151 产品参考手册 ( 文件编号 00809-0100-4593)，也
可访问网站 www.rosemount.com 查阅手册的电子版本。
爆炸可能会导致死亡或重伤：
变送器在爆炸性环境下的安装必须符合地方、国家和国际的相关标准、规范以
及准则。请查阅 1151 产品参考手册的防爆章节
全安装相关的限定条款。
• 当在爆炸性气体环境下连接 HART 手操器之前，应确保回路中仪表的安装
符合本质安全或非易燃现场接线的准则。
• 通电时，不得在爆炸性 / 易燃性环境下拆卸变送器表盖
过程泄漏可能会导致伤害或死亡：
• 为了避免过程泄漏，只能使用为相应的法兰接头设计的 O 环
触电会导致死亡或重伤：
• 应避免与引线或接线端子相接触。引线上可能存在的高压会引起触电。
Emerson Process Management
GmbH & Co. OHG
Shipping Address:
Argelsrieder Feld 3
82234 Wessling
Germany
T 49 (8153) 9390
F49 (8153) 939172
北京远东罗斯蒙特仪表有限公司
中华人民共和国北京市东城区和平里北街 6号
100013
电话 (86) (10) 6428 2233
传真 (86) (10) 6422 8586
(Approvals section)
所列与安
1151 规格：
(-6895~6895)kPa,(-186.5~186.5)kPa,(-6895~41369)kPa
准确度：0.1 级,0.2级， 0.25级
快速安装手册
Flow
Flow
Flow
00825-0106-4593, 版本 AB
2006 年 9 月
步骤 1: 安装变送器
液体流量测量
1. 将分流接头安装于管道侧面。
2. 将变送器安装在分流接头的侧面
或底部。
气体流量测量
1. 将分流接头安装于管道的顶部或
侧面。
2. 将变送器安装在分流接头的侧面
或顶部。
蒸汽流量测量
1. 将分流接头安装于管道侧面。
2. 将变送器安装在分流接头的侧面
或底部。
3. 将引压管内充满冷却水。
罗斯蒙特 1151
快速安装手册
步骤 1 接上页 ...
00825-0106-4593, 版本 AB
2006 年 9 月

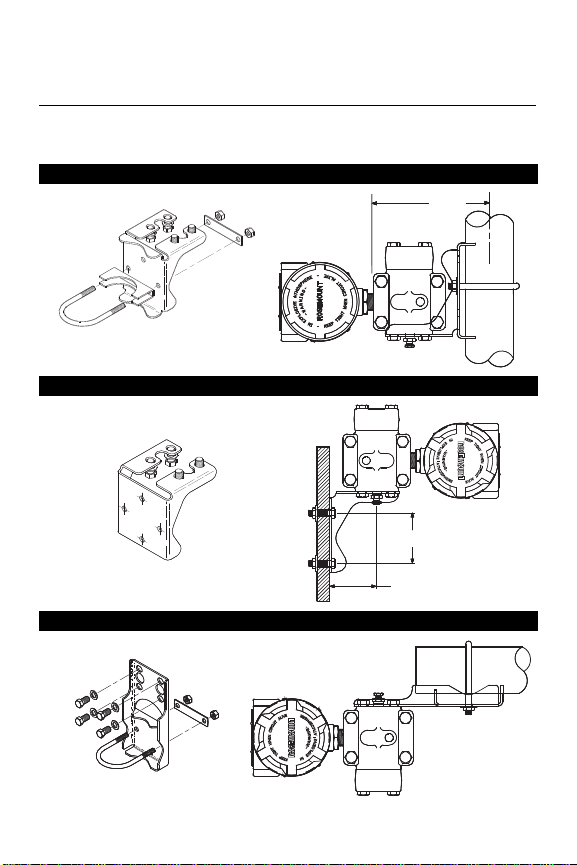

管道安装
面板安装
平面安装
罗斯蒙特 1151
(1)
(1)
面板的螺栓由客户提供。
快速安装手册
步骤 2: 外壳旋转

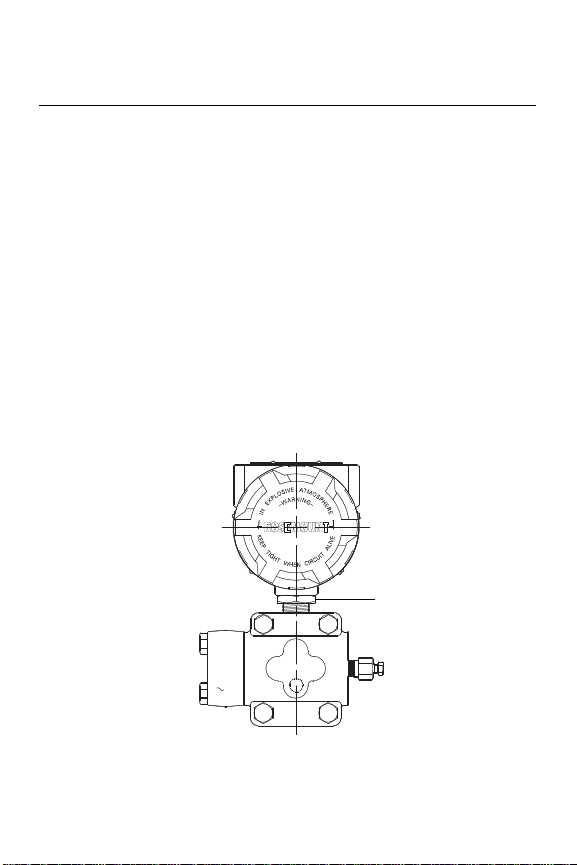

电子壳体锁紧螺母
00825-0106-4593, 版本 AB
2006 年 9 月
通过外壳旋转以便改进现场的配线或能更好地观察 LCD 显示表头：
1. 松开电子壳体的锁紧螺母。
2. 沿着顺时针方向旋转壳体至预期的位置 – 旋转不能超出初始位置 90°。过度的旋转将损坏变送器。
3. 当壳体旋转到相应位置后，将锁紧螺母拧紧。
4. 如果顺时针不能达到预期的位置，沿着逆时针方向旋转至所需位置 ( 旋转不能超出初始位置 90°)。
5. 用 420-in/lb的力矩拧紧锁紧螺母。使用密封剂 (Loctite 222 – 小螺钉
螺纹密封剂 ) 涂抹到螺纹上，确保电子壳体的水密性。
注意
如果在 90° 的限度内电子壳体无法达到预期的位置，变送器需要被拆
解。更多的操作指导请参阅罗斯蒙特 1151 参考手册 ( 文件编号
00809-0100-4593)。
罗斯蒙特 1151
快速安装手册
步骤 3: 接线通电
RL ≥ 250
Ω
可选的
指示仪
电流表
电源
00825-0106-4593, 版本 AB
2006 年 9 月
按照下述步骤进行变送器的接线：
1. 拆下铭牌上标记的端子侧 (TERMINALS) 的电子壳体表盖。
2. 将电源正极引线与标有 “+”的接线端子相连，电源负极引线与标有 “–”
的接线端子相连。
注意
不得将带电信号线与测试端子 (test) 相连，因通电将损坏测试线路中的
测试二极管。应使用双绞线以获得最佳测量效果。在高 EMI/RFI 的环
境应使用耐瞬变电压保护端子块或者屏蔽信号线。为了确保正确通讯，
应使用 12-24 AWG 的电缆线，但是不要超过 5000 英尺 (1500 米 )。
3. 用导管塞将壳体上未使用的导管接口密封。
4. 如果可以，安装接线时使用一个滴水环管。使滴水环管的底部低于
导管连接口和变送器壳体。
图 1 为 1151 变送器供电及与 HART 手操器通讯的接线图。 HART 接
口可以在回路的任何终端接入。信号回路电阻必须至少为 250 欧姆，
方可进行通讯 。信号回路的任何一点都可以接地也可以不必接地。

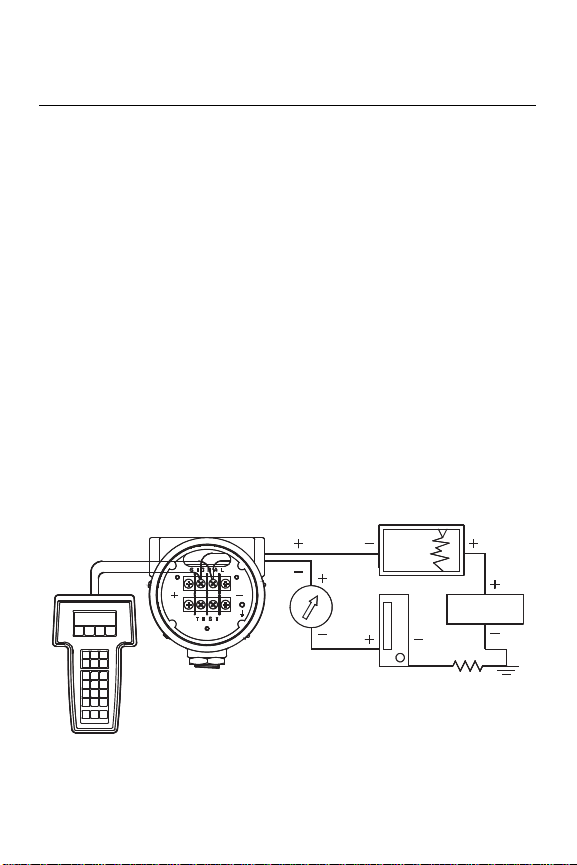

图 1. 现场接线图
罗斯蒙特 1151
