00825-0106-4101, 版本 EA
2017年2月
罗斯蒙特 2051
罗斯蒙特 2051 智能型和低功耗型压力变送器
罗斯蒙特2051CF 系列智能型和低功耗型压力变送器
www.rosemount.com
2009F64-11
2010F229-11
00825-0106-41
快速安装手册
注意事项
警告
00825-0106-4101, 版本 EA
罗斯蒙特 2051
© 2010罗斯蒙特公司 (Rosemount Inc)版权所有。所有标示为罗斯蒙特专有。 Rosemount和 Rosemount的标示均为罗斯蒙
特公司的注册商标。
Rosemount Inc.
8200 Market Boulevard
Chanhassen, MN USA 55317
T (US) (800) 999-9307
T (Intnl) (952) 906-8888
F (952) 949-7001
Emerson Process Management Asia Pacific
Private Limited
1 Pandan Crescent
Singapore 128461
T (65) 6777 8211
F (65) 6777 0947/65 6777 0743
本安装手册提供了 Rosemount 公司 2051 系列变送器安装的基本指导方针。不提供组态、
诊断、维护、检修、排除故障、防爆无燃及本质安全 (I.S.) 等的安装指导。
更多的操作指导请查阅 2051 产品参考手册 （文件编号 00809-0100-4101），也可以访问
网站 www.rosemount.com查阅手册的电子版本。
爆炸可能会导致死亡：
变送器在爆炸环境下的安装必须符合地方、国家和国际的相关标准、规范以及准则。请查
阅 2051 产品参考手册的防爆章节 (approvals section) 所列与安全安装相关的限定条款。
• 当在爆炸性气体环境下 HART 手操器之前，应确保回路中仪表的安装符合本质安全或
非易燃现场连线的准则。
• 通电时，不得在爆炸性 / 无燃环境下拆卸变送器的表盖。
过程泄露可能会导致伤害或者死亡：
• 为了避免泄漏，只能使用为法兰接头专门设计的 0 型环。
触电可能导致死亡或重伤：
• 应避免与引线或接线端子相接触。引线上可能存在的高压会引起触电。
引线 / 电缆引入
• 除非标识，变送器电子外壳的引线 / 电缆引入使用
时候，只能使用螺纹形式一致的导管塞，接头，密封管或引线。
Emerson Process Management GmbH & Co.
OHG
Argelsrieder Feld 3
82234 Wessling
Germany
T 49 (8153) 9390
F49 (8153) 939172
北京远东罗斯蒙特仪表有限公司
北京市大兴区经济开发区前高米店盛坊路南侧1幢1层 102600
电话：
(86) (10) 5865
传真：(86) (10) 6420 0619
2638
1
/2-14 NPT螺纹形式。当封闭接口的
2017年2月
2
满足 《中华人民共和国制造计量器具许可考核通用规范》要求的申明
制造商： 北京远东罗斯蒙特仪表有限公司
生产厂地址： 北
器具名称：
产品型号： 2051, 2051CF
产品规格：（-13790~68950） kPa(2051), （ 0~249） kPa(2051CF)
国家准确度等级： 0.1 级
执行企业标准： Q/DXBMC0001-2017
附注： 根据 CMC 证书规定，压力变送器的测量误差按国家准确度等级划分。罗斯蒙特压力变
送器2051,2
2051CF 产品准确度达到0.1 级之内。有关2051, 2051CF 产品具体规格参数及精度请参照罗斯
蒙特提供的 2051, 2051CF 产品选型样本。CMC 和 CPA 标志的有效性仅针对在中国组装生产
的产品。
本产品关键零部件为膜头，请注意在安装使用过程中避免损坏。
京市大兴区经济开发区前高米店盛坊路南侧1幢1层 102600
压力变送器
051CF产品满足《中华人民共和国制造计量器具许可考核通用规范》要求，2051,
快速安装手册
步骤 1: 安装变送器
流
量
流
量
流
量
00825-0106-4101, 版本 EA
2017年2月
A. 应用
液体流量测量应用
1. 将分流接头安装于管道侧面。
2. 将变送器安装在分流接头的侧面或底
部。 .
3. 安装变送器时应使排液 / 排气阀向上。
气体流量测量
1. 将分流接头安装于管道的顶部或侧面。
2. 将变送器安装在分流接头的侧面或者顶
部。
罗斯蒙特 2051
蒸汽流量测量
1. 将分流头安装于管道侧面。
2. 将变送器安装在分流接头的侧面或底
部。
3. 将引压管内充满冷却水。
3
00825-0106-4101, 版本 EA
步骤 1 接上页 ...
罗斯蒙特 2051

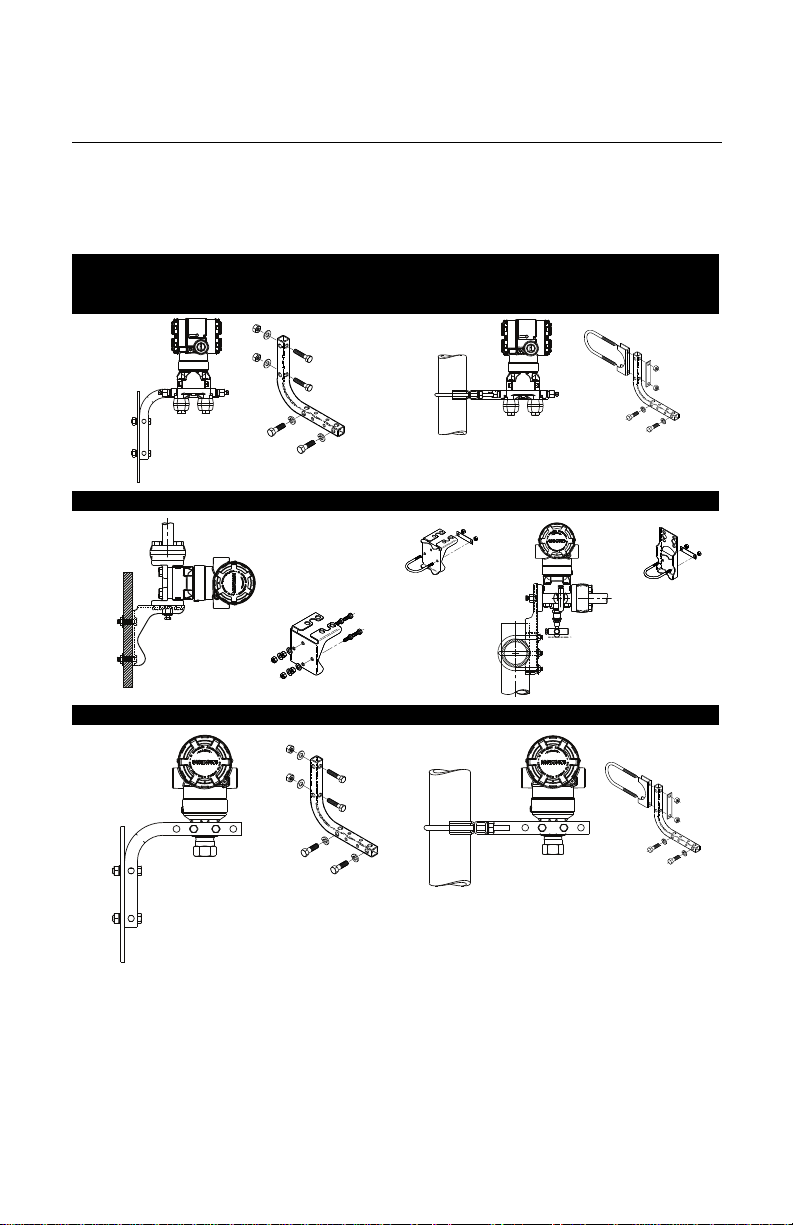

B 可选择的安装支架
当变送器安装一个安装支架，支架螺栓的力矩达到 125 in.-lbs. (0,9 牛 - 米 )
(1)
面板安装
罗斯蒙特 2051C
管道安装
共面 法兰
传统 法兰
快速安装手册
2017年2月
(1)
面板安装的螺栓由用户自己提供
4
罗斯蒙特 2051T
.
快速安装手册
步骤 1 接上页 ...
4 x 1.75-in. (44 mm)
4 x 2.88-in. (73 mm)
A. 带共面法兰的变送器
B. 带共面法兰和可选法兰接头
的变送器
C. 带传统法兰 和可选法兰接头
的变送器
D. 带共面法兰、可选阀组
及法兰接头的变送器
4 x 1.75-in. (44 mm)
4 x 1.50-in. (38 mm)
4 x 1.75-in. (44 mm)
4 x 2.25-in. (57 mm)
00825-0106-4101, 版本 EA
2017年2月
IC. 螺栓的注意事项
如果安装变送器需要组装过程法兰，阀组或者法兰接头，为了确保紧的密封以使变送器达到
最佳性能请按照组装准则进行组装。只能用变送器自带的螺栓或由艾默生出售的备用零件。
图 1 所示为普通变送器使用所需长度的螺栓的装配 .

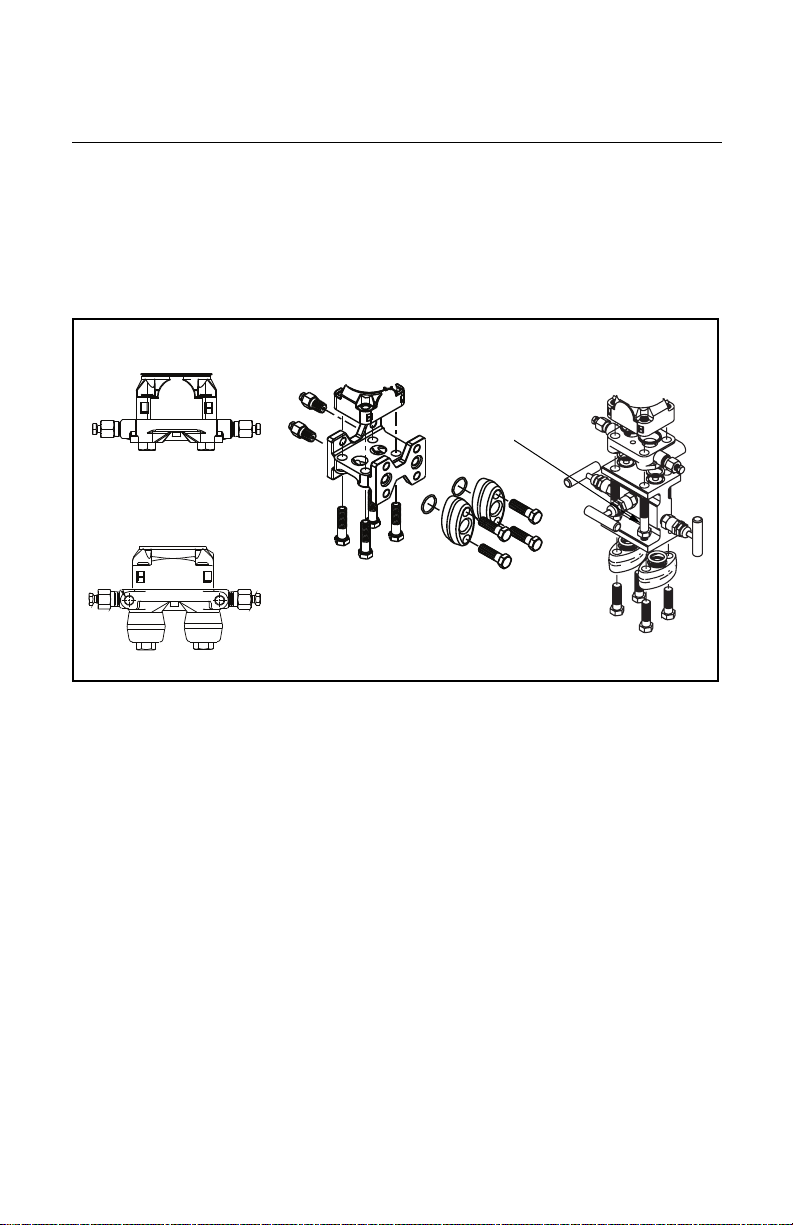

图 1. 普通变送器的组装
罗斯蒙特 2051
螺栓为典型的碳钢或者不锈钢。参考图 2 查看螺栓顶部的标志来确认材料类型。如果没有按
照图 2 所示看到螺栓材料，请联系艾默生过程管理当地的办事处来了解更多信息。
参照下面的螺栓安装指导：
1. 碳钢的螺栓不需要润滑剂而不锈钢螺栓已涂抹润滑剂以便更易安装。但是，不论安装哪
种类型的螺栓时都不需要另外涂抹润滑剂。
2. 用手先紧螺栓。
3. 按交叉的方式以初始力矩值的力矩拧紧螺栓，见图 2 初始力矩值。
4. 相同的交叉的方式以最终力矩值拧紧螺栓，见图 2 最终力矩值。
5. 仪表加压前确认法兰螺栓根部凸出安装终止面。
5
快速安装手册
步骤 1 接上页 ...
警告
B7M
316
316
316
SW
316
STM
316
R
B8M
罗斯蒙特 3051S / 3051 / 2051 / 3095
罗斯蒙特 1151
法兰接头
O- 环
法兰接头
O- 环
PTFE Based
Elastomer
PTFE
Elastomer
00825-0106-4101, 版本 EA
罗斯蒙特 2051

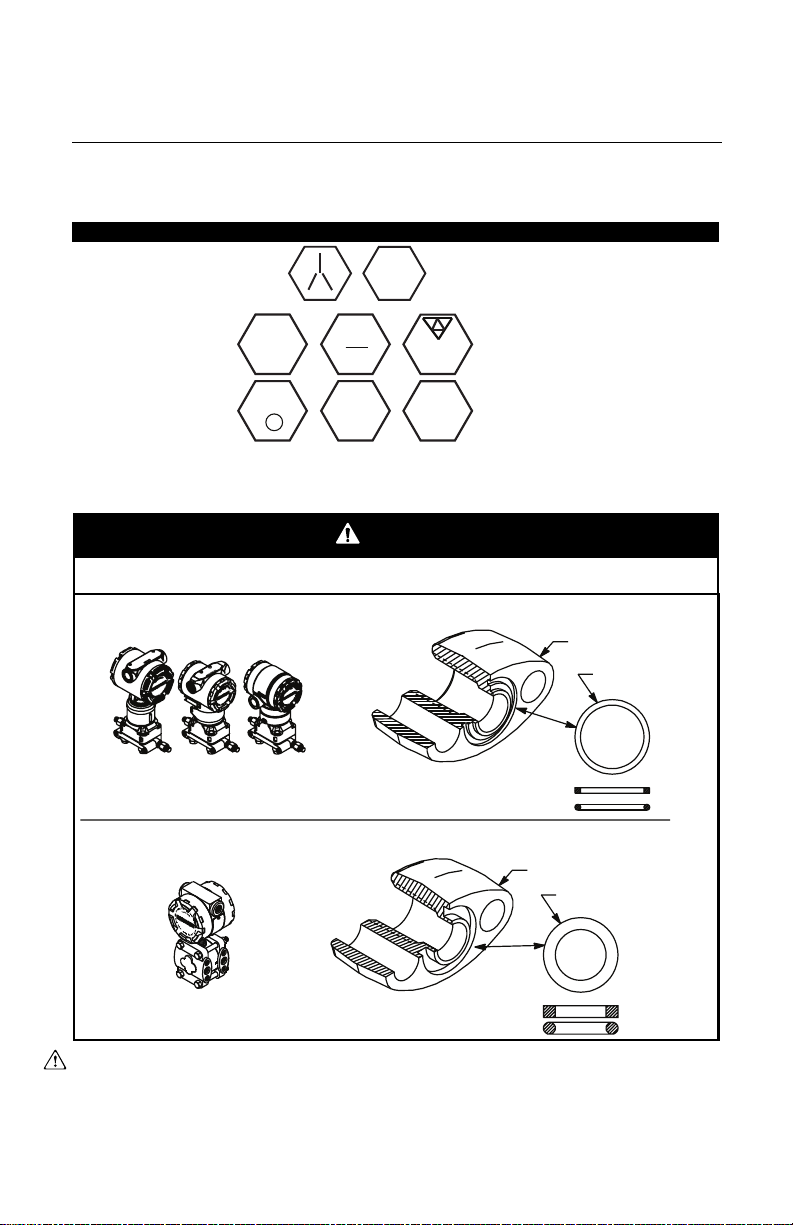

图 2. 法兰及法兰接头螺栓的力矩值
螺栓材料 顶部标志 初始力矩值 最终力矩值
2017年2月
碳钢 (CS)
不锈钢 (SST) 150 in.-lbs. 300 in.-lbs.
in.-lbs. 650 in.-lbs.
300
D. 法兰接头O环
安装错误的接头 O- 环可能会造成过程泄露以致危及人身安全。两种法兰接头以其特殊的 O- 环槽来区
分，只能使用为法兰专门设计的 O- 环，看下面 .
无论何时移动法兰或者接头，请检查 O- 环。如果有任何损坏的迹象请更换，例如裂痕或者割
损。如果更换 O- 环，在安装之后要重新拧法兰螺栓和定位螺钉以调整 PTFE O-环留下的
空隙 .
6
快速安装手册
步骤 2: 外壳旋转
步骤 3: 设定跳线
低压侧端 ( 大气压参考端 )
外壳固定螺钉
(5/64- 英寸 )
00825-0106-4101, 版本 EA
2017年2月
罗斯蒙特 2051

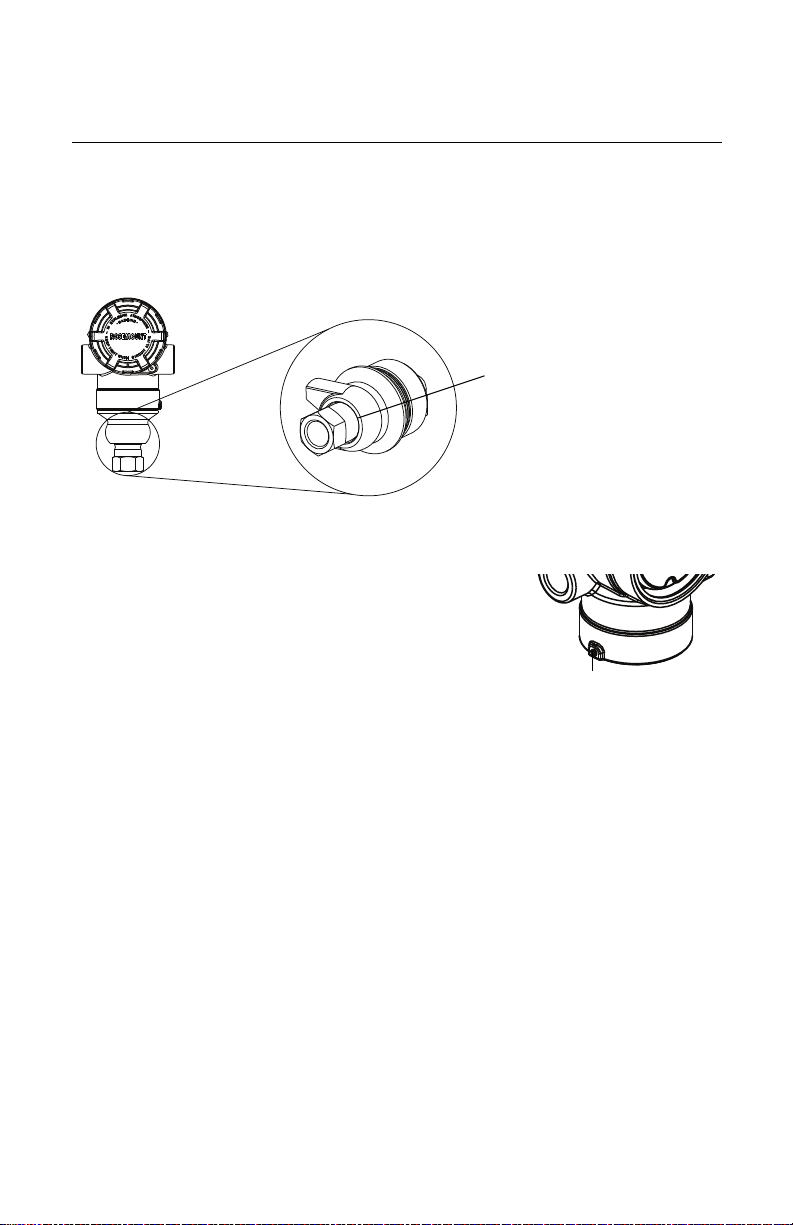

E. 2051T 变送器的方向
T 表压变送器的低压侧端 ( 大气压参考端 ) 位于变送器的颈部，外壳的下面。通道在外壳和传
感器之间 360° 环绕 .( 见图 3.)
保持通道的畅通无阻碍，包括不仅限于涂料，灰尘和安装使用的润滑脂，以保证污染物能排
走
图 3.T 表压变送器
通过外壳旋转以便改进现场的配线或能更好地观察 LCD 显示表头 :
1. 松开外壳上的固定螺钉 .
2. 首先按顺时针方向旋转外壳 ，如果由于螺纹限制无法拧到
预期的位置，再反向旋转外壳到预期的位置。 ( 最多旋转
360° )。
3. 重新拧紧固定螺钉。
如果报警 (alarm) 和写保护 (security) 跳线插针没有安装，变送器会按照默认的设置进行工
作 (alarm 设定为 high,security 设定为 off)。
1. 如果变送器已经安装，确保回路安全，然后关闭电源。
2. 拆下接线端子另一侧的表盖。爆炸性气体环境下，当电路板处于工作状态时不得取下该
表盖。
3. 重新设置跳针时，应避免接触导线和接线端子，跳针、ON、OFF 位置请参照图 4。
重新安装表盖，表盖必须被充分拧紧以符合防爆要求条件。
