Rosemount™ 智能压力表
快速安装指南
00825-0106-4145，BB 版
2019 年 2 月
快速安装指南
警告
!
2019 年 2 月
注意
本指南用于提供罗斯蒙特智能压力表的基本指导。本指南不提供组态、诊断、维护、检修、故障排查或
本安 （I.S.）安装的说明。更多说明，请参阅罗斯蒙特智能压力表
以从 Emerson.com\Rosemount
运输注意事项
设备在交付装运时安装有电池。
每台设备带有一块 “D” 号一次锂/亚硫酰氯电池。一次锂电池在运输中受美国交通部的监管，同时还受
IATA （国际航空运输协会）、ICAO （国际民用航空组织） 以及 ARD （欧洲陆地运输危险品协议） 的约束。
托运人有责任确保符合这些机构的规定或任何其他当地要求。装运前请查询当前法规及要求。
可能会
爆炸
在有爆炸危险的环境中安装本设备时，请务必遵守适用的当地、国家和国际标准、规范和规程。
确保根据本质安全或非易燃现场常规要求安装设备。
触电可能会导致死亡或严重伤害。
运输设备时必须小心，防止静电积聚。
安装本设备时，必须确保天线与所有人员间的最小间隔距离为 20 cm （8 in.）。
过程泄漏可能导致死亡或严重受伤。
处理设备时请小心谨慎。
不遵守安全安装指南会导致死亡或严重伤害。
设备安装只能由具备资质的人员进行。
导致死亡或严重伤害。
获得。
参考手册 。手册和本指南电子版还可
所需设备
防卡膏或 PTFE 胶带
（用于 NPT 螺纹连接）
螺丝刀、扳手、钳子等标准工具
目录
内含物件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
可选：电源/设备检查 . . . . . . . . . . . . . . . . . . . . . 4
可选：正常范围指示用品 . . . . . . . . . . . . . . . . . 4
2
安装步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
产品认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2019 年 2 月
内含物件
智能压力表 快速安装指南
此外，还提供以下选件，订购后将随罗斯蒙特智能压力表一起发货。
罗斯蒙特 306 一体化阀组 （型号代码 S5） B4 支架 （型号代码 B4）
快速安装指南
罗斯蒙特 1199 密封件 （型号代码 S1）
正常范围指示用品 （型号代码：LK）
产品认证 （型号代码如下）
Q4: 标定证书
QG: 标定证书和 GOST 认证证书
QP: 标定证书以及防篡改密封件
Q8: EN 102043.1 规定的材料可追溯性证书
Q15: 接液物料的 NACE MR0175/ISO 15156
合规性证书
Q25: 接液材料的 NACE MR00103 合规性证书
3
快速安装指南
1.0 可选：电源/设备检查
设备可供直接安装。要在安装前检查设备电池，请执行以下操作：
1. 执行
2. 在将设备投入使用之前，请将 ON/OFF 开关滑到 OFF （关闭）位置。
第 6 页上的“开启设备”。
2.0 可选：正常范围指示用品
注
贴纸仅用于在表盘上粘贴，不应贴在外壳盖的内、外表面。
使用贴纸时环境温度应高于 10°C （50°F）。
1. 将各贴纸剪裁到所需尺寸。
2. 拆下外壳盖。
3. 将 ON/OFF 开关滑到 OFF 位置，等待直到 LED 灯停止闪烁。
4. 顺时针方向轻轻移动指针，让指针对准红色 X 标记。
注
由于指针与电子组件相连，所以请小心操作。
5. 清除表盘上的脏污，不要让贴纸下留有脏污。
6. 撕下贴纸背面的白色衬纸。
7. 将贴纸对准所需位置，慢慢靠近表盘表面，然后贴紧。重复步骤
完成所需指示位置的设置。
2019 年 2 月
6 和 7，
注
最好不在贴纸与表盘接触后移动贴纸，因为这会使贴纸背面的粘着力减小。
8. 将 ON/OFF 开关滑到 ON 位置。
9. 重新盖好外壳盖。
4
2019 年 2 月
小心
!
45° 45°
推荐区域 30°
推荐区域 30°
30°

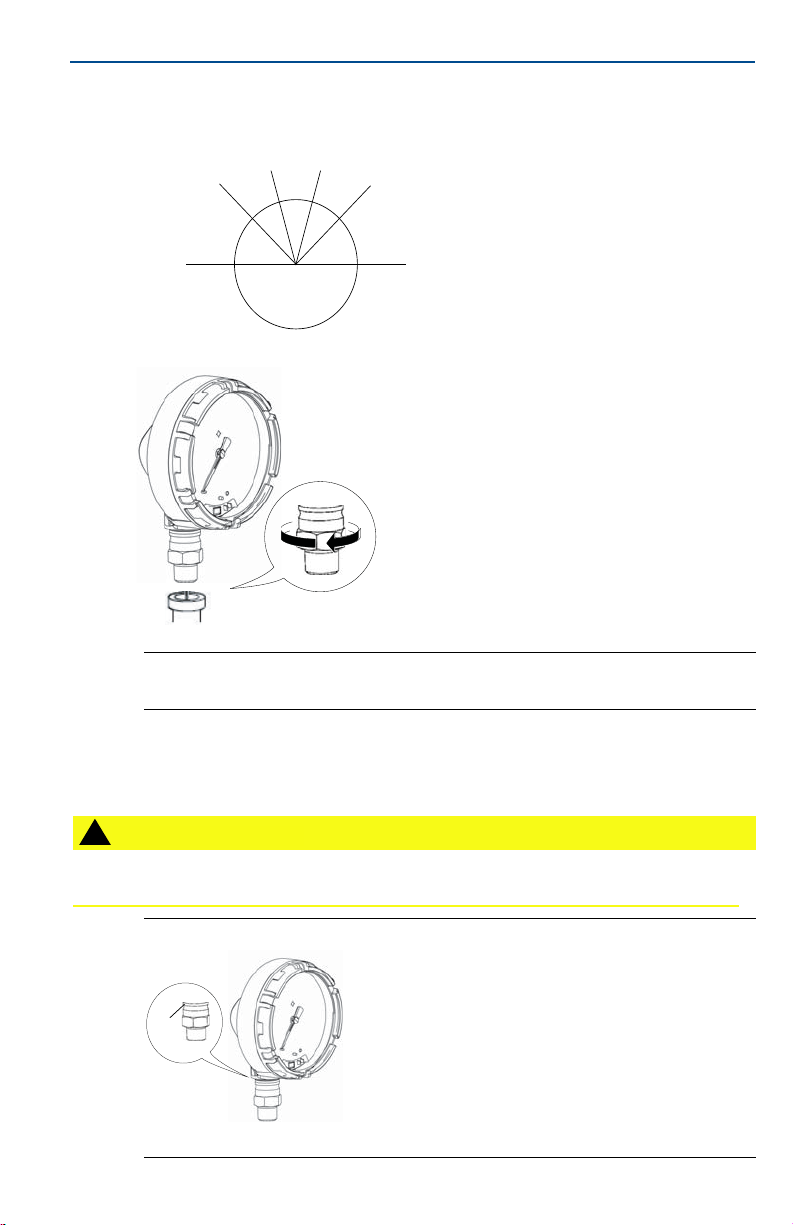

3.0 安装步骤
第 1 步：密封并保护螺纹
第 2 步：安装设备
快速安装指南
安装设备时应使排气通道保持通畅，无任何阻碍 （包括但不限于油漆、灰尘以及润滑剂），以便排出过程
废弃物。
注
使用扳手扳动平面，而非外壳。
安装方向
低压侧端口 （大气压力参照）位于外壳后面的设备颈部。排气通道位于外壳
和传感器之间 （参见图 1）。
图 1. 低压侧端口
A
A. 低压侧端口 （大气压力参照）
5
快速安装指南
123
645
8709
A
B
C

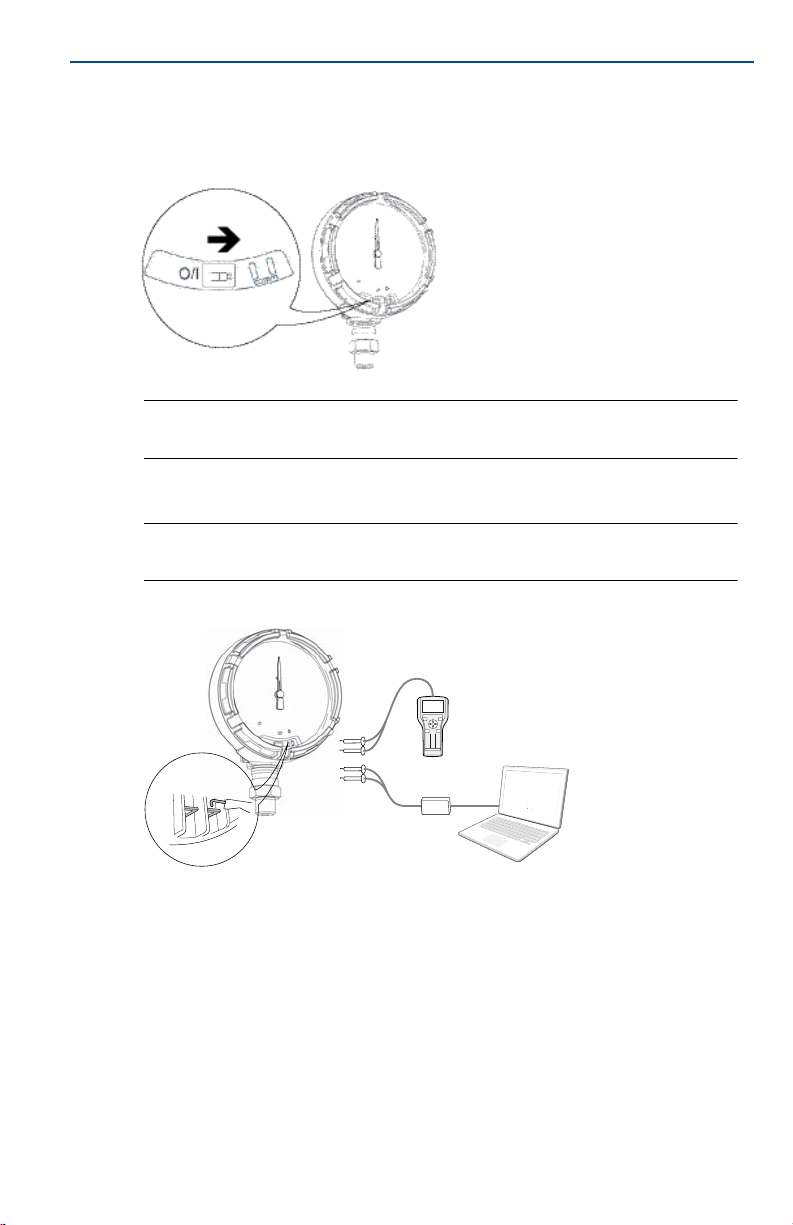

第 3 步：开启设备
检查确保设备和电池正常工作。
1. 逆时针转动拆下表盖。
2. 将 ON/OFF 开关滑 ON 位置，启动上电序列。
注
在执行上电序列的过程中，表盘进行满量程运动测试， LED 闪烁琥珀色的光。
3. 上电序列结束后，确认 LED 闪烁绿光。
注
LED 可显示多种颜色的光；请参见第 7 页上的“故障排除”中的图 1，了解设备状态。
第 4 步：连接至设备
2019 年 2 月
A. 现场手持通讯器 B. HART® 调制解调器 C. AMS 组态软件
现场手持通讯器
1. 开启现场手持通讯器。
2. 从 Main （主菜单）选择 HART 符号。
AMS 组态软件
1. 开启 AMS 组态软件。
2. 从 View （视图）菜单选择 Device Connection View （设备连接视图）。
3. 双击 HART 调制解调器下的设备。
6
