00825-0106-4021, Rev SA
Rosemount™ 3144P 温度变送器
采用 HART® 协议和 Rosemount X-well™ 技术
快速安装指南
2022 年 3 月
快速安装指南 2022 年 3 月
内容
关于本指南.................................................................................................................................. 3
系统准备...................................................................................................................................... 4
验证组态...................................................................................................................................... 5
设置开关...................................................................................................................................... 9
安装变送器................................................................................................................................ 10
接线和通电................................................................................................................................ 13
执行回路测试.............................................................................................................................19
安全仪表系统 (SIS).....................................................................................................................20
产品认证.................................................................................................................................... 21
2 Rosemount 3144P
2022 年 3 月 快速安装指南
1
关于本指南
本指南提供了安装罗斯蒙特 3144P 变送器的基本指导。但未提供详细的组
态、诊断、维护、保养、故障排除、防爆、防火或本质安全 (I.S.) 安装的说
明。更多说明，请参阅罗斯蒙特 3144P 变送器参考手册。手册和本指南的
电子版本也可以从 Emerson.com/Rosemount 获得。
警告
爆炸
爆炸可能会导致死亡或严重受伤。
在有爆炸危险的环境中安装本设备时，请务必遵守适用的当地、国家和
国际标准、规范和规程。
请查阅本文档的“产品认证”一节，了解与安全安装相关的任何限制。
过程泄漏
过程泄漏可能导致伤亡。
在加压之前，应安装并拧紧热电偶套管和传感器。
在使用过程中不得拆卸热套管。
导线管/电缆入口
变送器外壳中的导线管/电缆入口采用 ½–14NPT 螺纹牙形。
当在危险场所安装时，在电缆/导线管入口中仅使用已列出或通过 Ex 认
证的适当堵头、密封套或接头。
电力停供
触电可能会导致死亡或严重伤害。
不得接触引线或接线端子。 引线上可能存在的高压会导致触电。
物理接触
未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。这可
能是有意或无意的，需要采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。限制
未经授权人员进行物理接触，以保护最终用户的资产。这对于设施中使用
的所有系统均是如此。
快速安装指南
警告
3
快速安装指南 2022 年 3 月
2
2.1
系统准备
确认 HART® 版本功能
若使用基于 HART 的控制系统或资产管理系统，在安装变送器之前，请确
认该系统的 HART 功能。并不是所有系统都能够通过 HART 第 7 版协议进行
通讯。您可以将变送器组态为 HART 5 或 7 版本。
有关更改变送器 HART 版本的说明，请参阅 切换 HART® 版本模式。
4 Rosemount 3144P
2022 年 3 月 快速安装指南
3
3.1
验证组态
Rosemount 3144P 变送器使用现场手持通讯器（通讯时要求回路电阻为
250-1100 欧姆）或 AMS 资产管理软件进行通讯。
在变送器端子电压低于 12 Vdc 时，不得使用。请参阅 Rosemount 3144P
变送器参考手册和现场手操器参考手册。
更新现场手持通讯器软件
要与 Rosemount3144P 变送器全面通讯，需要最新的现场手持通讯器现场
设备 Dev v5 或 v7、DD v1 或更高版本。 配备 Rosemount X-well 技术的变
送器需要 DD 版本 3144P Dev.7 Rev. 1 或更高版本，以查看该功能。
新通讯器的设备描述文件可从 Emerson.com/Rosemount 获得，或者从任何
艾默生服务中心下载到现有手持通讯器中。
设备描述符如下：
• HART 5 模式中的设备：设备 v5 DDv1
• HART 7 模式中的设备：设备 v7 DDv1
确定是否需要升级设备：
图 3-1: 将现场通讯器与工作台回路相连接
快速安装指南
A.
电源/信号端子
B. 250 Ω ≤ RL ≤ 1100 Ω
C.
电源
5
快速安装指南 2022 年 3 月
过程
1. 连接传感器。
参见外壳盖内侧的接线图。
2. 将工作台电源连接到电源端子（“+”或“–”）。
3. 通过回路电阻或变送器上的电源/信号端子将现场手持通讯器与回路
连接。
若通讯器的设备描述文件 (DD) 的版本较早，会显示下面的消息。
注意
Upgrade the communicator software to access new XMTR
functions.Continue with old description?（通知：升级通讯器软件以使用新
的 XMTR 功能。继续使用旧版描述文件吗？）
注
若未出现此条提醒消息，则表明已安装了最新的设备描述文件。
如果没有最新版本，虽然手持通讯器仍能正常通讯，但在组态变送器时，
可能看不到某些新功能。
为了防止发生这种情况，应升级到最新的设备描述文件，或者回答 NO
（否），此时会默认使用一般的变送器功能。
3.2
切换 HART® 版本模式
若 HART 协议组态工具不能与 HART 第 7 版进行通讯，则变送器载入的通用
菜单功能将受限。可通过以下步骤从通用菜单切换 HART 版本模式。
过程
选择 Manual Setup（手动设置） → Device Information（设备信息） →
Identification（标识） → Message（消息）。
• 要更改为 HART 第 5 版，请在 Message（消息）字段中输入 HART5。
• 要更改为 HART 第 7 版，请在 Message（消息）字段中输入 HART7。
功能 HART 5 快捷键 HART 7 快捷键
2-wire offset sensor 1（双线偏移
传感器 1）
2-wire offset sensor 2（双线偏移
传感器 2）
Alarm values（报警值）
Analog calibration（模拟标定）
6 Rosemount 3144P
2, 2, 1, 5 2, 2, 1, 6
2, 2, 2, 5 2, 2, 2, 6
2, 2, 5, 6 2, 2, 5, 6
3, 4, 5 3, 4, 5
2022 年 3 月 快速安装指南
功能 HART 5 快捷键 HART 7 快捷键
模拟输出
Average Temperature Setup（平
均温度设置）
阵发模式 不适用
Comm status（通讯状态） 不适用
Configure additional messages
（组态其他信息）
Configure Hot Backup™（组态 Hot
Backup）
Date（日期）
Descriptor（描述符）
Device information（设备信息）
Differential temperature setup
（温差设置）
Filter 50/60 Hz（滤波 50/60 Hz）
Find device（查找设备） 不适用
First good temperature setup（第
一个良好温度值设置）
Hardware revision（硬件版本）
HART 锁 不适用
Intermittent sensor detect（间歇
传感器检测）
Lock status（锁定状态） 不适用
Long tag（长位号） 不适用
Loop test（回路测试）
LRV (lower range value)（LRV [范
围下限值]）
Message（消息）
Open sensor holdoff（开启传感器
闭锁）
Percent Range（范围百分比）
2, 2, 5 2, 2, 5
2, 2, 3, 3 2, 2, 3, 3
2, 2, 8, 4
1、2
不适用
2, 2, 4, 1, 3 2, 2, 4, 1, 3
2, 2, 7, 1, 2 2, 2, 7, 1, 3
2, 2, 7, 1, 3 2, 2, 7, 1, 4
2, 2, 7, 1 2, 2, 7, 1
2, 2, 3, 1 2, 2, 3, 1
2, 2, 7, 5, 1 2, 2, 7, 5, 1
2, 2, 3, 2 2, 2, 3, 2
1，8，2，3 1，11，2，3
2, 2, 7, 5, 2 2, 2, 7, 5, 2
3, 5, 1 3, 5, 1
2, 2, 5, 5, 3 2, 2, 5, 5, 3
2, 2, 7, 1, 4 2, 2, 7, 1, 5
2, 2, 7, 4 2, 2, 7, 4
2, 2, 5, 4 2, 2, 5, 4
2, 2, 8, 7
3，4，6，2
2, 2, 9, 2
1，11，3，7
2, 2, 7, 2
快速安装指南
7
快速安装指南 2022 年 3 月
功能 HART 5 快捷键 HART 7 快捷键
Sensor 1 configuration（传感器 1
组态）
Sensor 1 serial number（传感器 1
序列号）
Sensor 1 setup（传感器 1 设置）
Sensor 1 status（传感器 1 状态） 不适用
Sensor 1 type（传感器 1 类型）
Sensor 1 unit（传感器 1 单位）
Sensor 2 configuration（传感器 2
组态）
Sensor 2 serial number（传感器 2
序列号）
Sensor 2 setup（传感器 2 设置）
Sensor 2 status（传感器 2 状态） 不适用
Sensor 2 type（传感器 2 类型）
Sensor 2 unit（传感器 2 单位）
Sensor drift alert（传感器偏差报
警）
Simulate device variables（模拟设
备变量）
Software revision（软件版本）
Tag（位号）
Terminal Temperature Units（端
子温度单位）
URV (upper range value)（URV [范
围上限值]）
变量映射
Thermocouple Diagnostic（热电
偶诊断）
Min/Max Tracking（最小值/最大
值追踪）
Rosemount X-well Configuration
（Rosemount X-well 组态）
2, 2, 1 2, 2, 1
2, 2, 1, 7 2, 2, 1, 8
2, 2, 1 2, 2, 2
2, 2, 1, 2
2, 2, 1, 2 2, 2, 1, 3
2, 2, 1, 4 2, 2, 1, 5
2, 2, 2 2, 2, 2
2, 2, 2, 7 2, 2, 2, 8
2, 2, 2 2, 2, 2
2, 2, 2, 2
2, 2, 2, 2 2, 2, 2, 3
2, 2, 2, 4 2, 2, 2, 5
2, 2, 4, 2 2, 2, 4, 2
不适用
1，8，2，4 1，11，2，4
2, 2, 7, 1, 1 2, 2, 7, 1, 1
2, 2, 7, 3 2, 2, 7, 3
2, 2, 7, 3 2, 2, 7, 3
2, 2, 8, 5 2, 2, 8, 5
2, 1, 7, 1 2, 1, 7, 2
2, 1, 7, 2 2, 1, 7, 2
不适用
3, 5, 2
2, 2, 1, 11
8 Rosemount 3144P
2022 年 3 月 快速安装指南
4
4.1
4.2
设置开关
Rosemount 3144P 变送器带有用于组态报警和锁定设备的硬件开关。
警告
壳盖必须完全结合紧密，以满足隔爆要求。
设置有 LCD 显示屏的开关
过程
1. 把回路设置为手动模式（若适用）并断开电源。
2. 卸下电子装置外壳盖。
3. 拧下 LCD 显示屏固定螺钉，轻轻地滑动卸下表头。
4. 把报警与安全开关设置到所需位置。
5. 将 LCD 显示屏轻轻地滑回到位。
6. 重新装上 LCD 显示屏，并拧紧螺钉以固定 LCD 显示屏。
7. 重新装好外壳盖。
8. 通电并把回路设置为自动控制模式。
设置没有 LCD 显示屏的开关
过程
1. 把回路设置为手动模式（若适用）并断开电源。
2. 卸下电子装置外壳盖。
3. 把报警与安全开关设置到所需位置。
4. 重新装好外壳盖。
5. 通电并把回路设置为自动控制模式。
快速安装指南
9
快速安装指南 2022 年 3 月
5
5.1
安装变送器
变送器应安装在电缆管线的高点，以防止湿气进入变送器的外壳。
典型北美式安装
过程
1. 把套管安装到过程容器的壁上。
2. 安装并拧紧热套管。
3. 进行泄漏检查。
4. 连接所有必要的联管节、联轴器和加长管配件。使用经过认证的螺
纹密封剂密封配件螺纹，例如硅树脂或聚四氟乙烯胶带（根据要求
而定）。
5. 将传感器拧入热套管中，或者直接拧到过程管道上（视安装要求而
定）。
6. 核对所有密封要求。
7. 将变送器安装到热套管/传感器上。使用经过认证的螺纹密封剂密封
所有螺纹，例如硅树脂或聚四氟乙烯胶带（根据要求而定）。
8. 将现场接线导线管安装到变送器导线管入口中（针对分体式安
装），并把导线接入到变送器外壳中。
9. 把现场接线端头拉到外壳的端子侧。
10. 将传感器引线连接到变送器传感器端子。
接线图位于外壳盖内侧。
11. 装好并拧紧两个变送器盖。
5.2
10 Rosemount 3144P
典型欧洲式安装
过程
1. 把套管安装到过程容器的壁上。
2. 安装并拧紧热套管。
3. 进行泄漏检查。
4. 将接线盒连接到热套管上。
5. 将传感器插入套管，接线到连接头。
接线图位于连接头内侧。
6. 使用一个安装架选件，把变送器安装到 2-in. (50 mm) 管道或板上。
7. 将电缆密封格兰安装到从外壳到变送器导管入口的屏蔽电缆上。
2022 年 3 月 快速安装指南
8. 将屏蔽电缆从变送器另一侧的导线管入口接回到控制室。
9. 通过电缆入口把屏蔽电缆插入到接线盒/变送器中。连接并拧紧电缆
密封接头。
10. 把屏蔽电缆连接到传感器外壳的端子上（在传感器外壳内）和传感
器接线端子上（在变送器外壳内）。
5.3
安装 Rosemount X-well 技术
Rosemount X-well 技术适合温度监测应用，不适用于控制或安全应用。它
可用于配有 Rosemount 0085 管夹式传感器并采用工厂组装直接安装组态
的 Rosemount3144P 温度变送器。不能用于分体式安装组态。
注意
Rosemount X-well 技术仅在使用由工厂提供和组装、加长件长度为 3.2-in.
(80 mm) 的 Rosemount 0085 管夹式镀银端头单元件传感器时才能按规定
工作。如果与其他传感器共用，它将无法按规定工作。安装和使用错误的
传感器将会导致过程温度计算不准确。
重要
请遵循以上要求以及以下安装最佳实践，以确保 Rosemount X-well 技术按
规定工作。
遵循管夹式传感器的最佳安装实践。请参阅 Rosemount 0085 管夹式传感
器快速安装指南以及关于 Rosemount X-well 技术的下述具体要求：
过程
1. 直接在管夹式传感器上安装变送器。
2. 变送器应安装在远离锅炉或伴热装置等外部动态温度源的位置。
注意
快速安装指南
计算不准确
传感器与管道表面或组件中的传感器悬架之间蓄积的湿气可能会导
致过程温度计算不准确。
确保管夹式传感器端头直接与管道表面接触。
请参阅 Rosemount 0085 管夹式传感器快速安装指南中的最佳安
装实践，以确保传感器与管道表面正确接触。
3. 为防止热损耗，请用隔热层隔离传感器管夹组件和传感器扩展件直
到 变送器头（最小 ½ 英寸厚，R 值 > 0.42 m2 x K/W）。在管夹式传
感器每侧至少需要安装有 6-in. (152.4 mm) 隔热层。
11
快速安装指南 2022 年 3 月
注意让隔热层和管道之间的间隙保持最小。请参阅图 5-1。

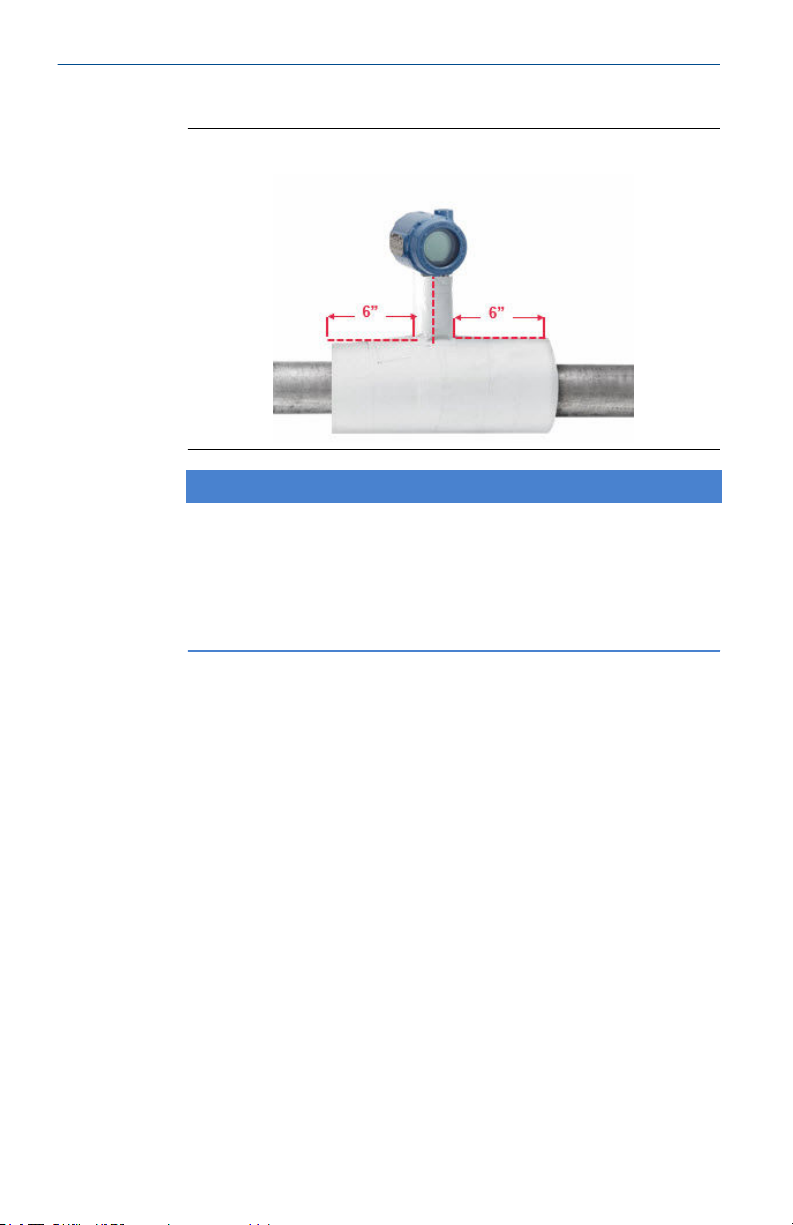

图 5-1: 采用 Rosemount X-well 技术的变送器安装
注意
过隔热
变送器头隔热可能导致响应时间变长，并可能损坏变送器电子元
件。
不要在变送器表头安装隔热层。
4. 尽管出厂时将采用这样的组态，仍应确保管夹式 RTD 传感器以四线
组态进行装配。
12 Rosemount 3144P
2022 年 3 月 快速安装指南
6
6.1
接线和通电
变送器接线
接线图位于接线端子盖内。

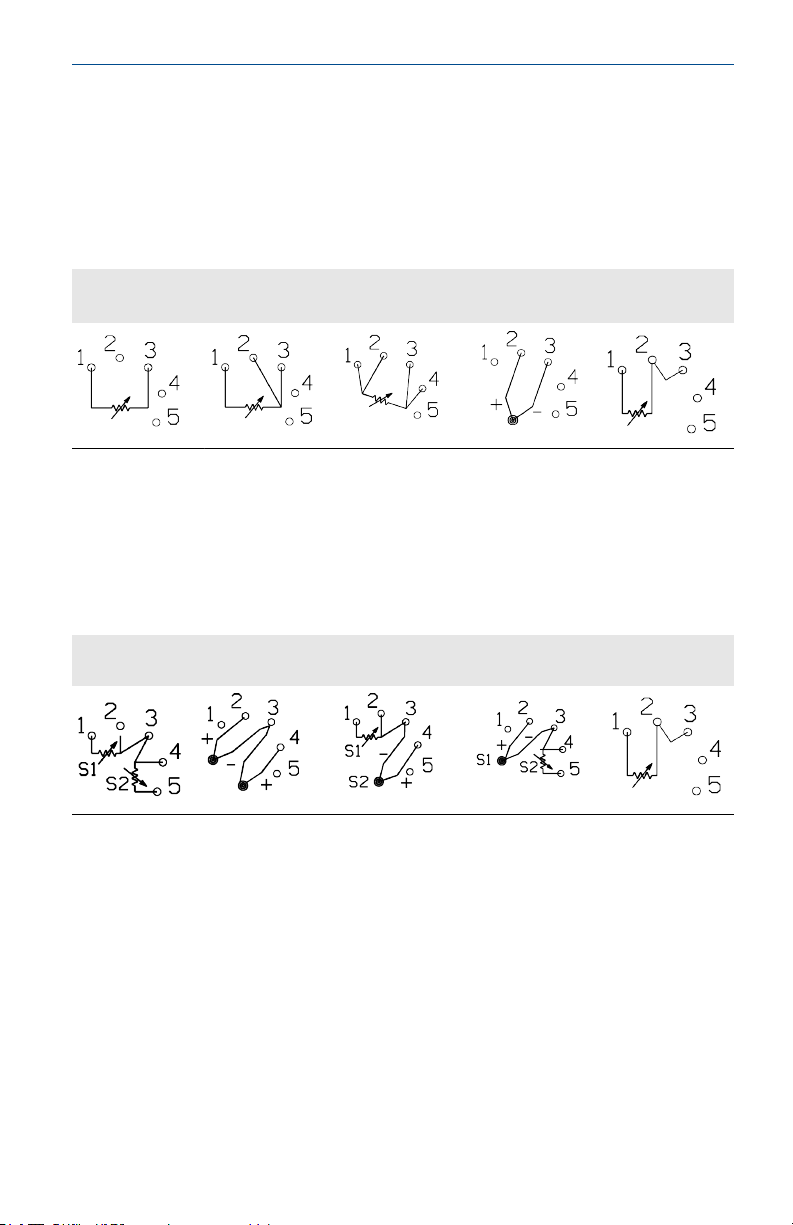

表 6-1: 单传感器
2 线 RTD 和欧姆 3 线 RTD 和欧
(1)
艾默生为所有单元件
用绝缘带隔离，可在
(2)
为了识别带补偿回路的
(1)
姆
RTD 提供 4
3
线组态中使用这些热电阻。
RTD
4 线 RTD 和欧姆 热电偶和毫伏 带补偿回路的
线传感器。通过使不需要的引线处于断开状态，并使
，变送器必须组态为三线
RTD
输入。
RTD
(2)
表 6-2: 双传感器
艾默生为所有单元件热电阻提供 4 线传感器。要在 3 线组态中使用这些 RTD，请使不需要的引
线处于断开状态，并使用绝缘带隔离。此表用于 ΔT 和 Hot Backup™ 双传感器接线。
带 2 个热电阻 带 2 个热电偶 带热电阻/热电偶 带热电阻/热电偶 带两个有补偿回
路的热电阻
快速安装指南
13
快速安装指南 2022 年 3 月
6.2
为变送器通电
变送器需要外部电源才能工作。
A.
传感器端子
B.
电源端子
C.
接地
过程
1. 卸下接线端子盖。
2. 正极电源线连接到“+”端子。
3. 负极电源线连接到“–”端子。
4. 拧紧端子螺钉。
5. 重新装好并拧紧盖子。
(1–5)
警告
外壳
壳盖必须完全结合紧密，以满足隔爆要求。
6. 通电。
14 Rosemount 3144P
2022 年 3 月 快速安装指南
6.3
负载限制
变送器电源端子间所需的电压是 12 到 42 Vdc (电源端子的额定电压非 42.4
Vdc)。
注意
为了防止变送器损坏，在更改组态参数时，不得使端子电压降到低于 12.0
Vdc。

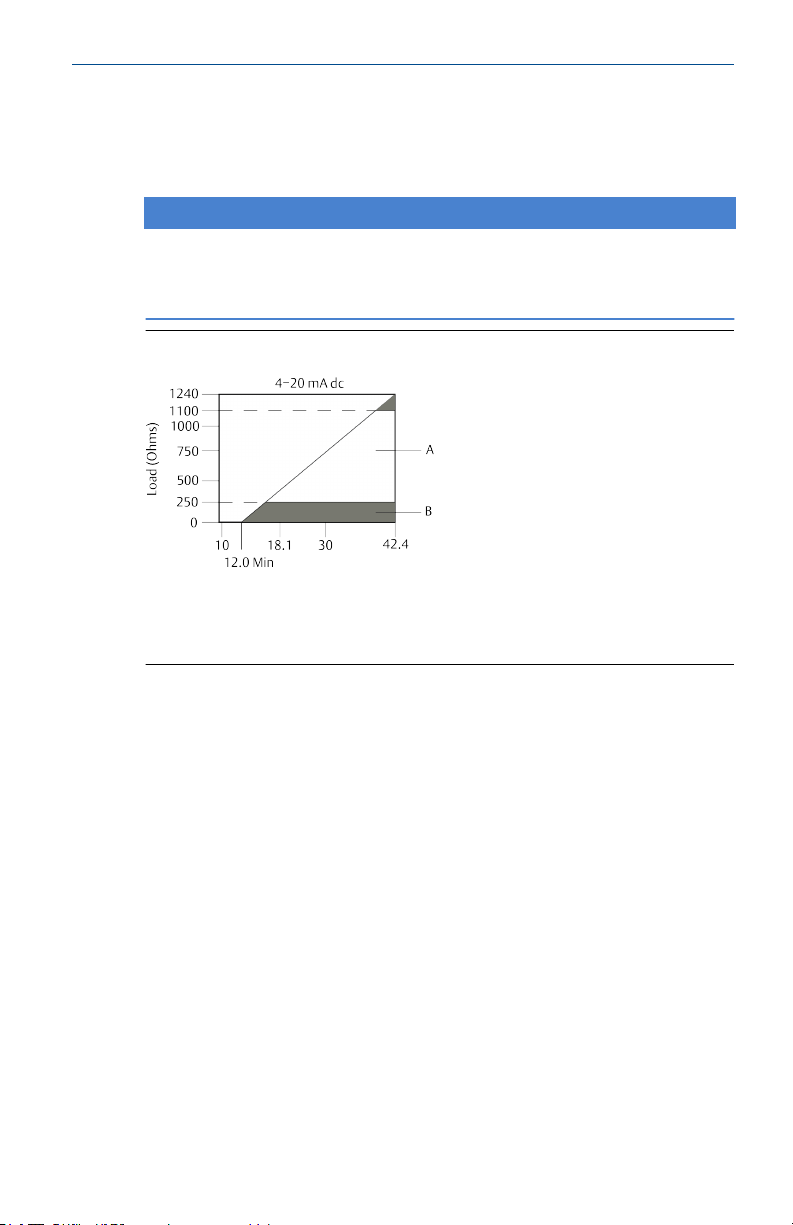

图 6-1: 负载限制
最大负载 = 40.8 x (供电电压 - 12.0)，无瞬变保护 (可选)。
A. HART®
B.
和模拟工作范围
纯模拟工作范围
6.4
6.4.1
变送器接地
非接地热电偶、mV 和 RTD/欧姆输入
每种过程安装对接地都有不同的要求。对于特定类型的传感器，应使用由
厂家推荐的接地方案，或者以接地方案 1（最常用的方案）作为基础。
接地信变送器: 方案 1
艾默生推荐在变送器外壳不接地时使用此选件。
过程
快速安装指南
1. 把信号接线的屏蔽层连接到传感器接线的屏蔽层。
2. 确保两个屏蔽层连接到一起，并且与变送器外壳实现电气隔离。
3. 仅在电源侧把屏蔽层接地。
4. 确保传感器的屏蔽层与周围的已接地装置电隔离。
15
