快速安装指南: Rosemount™ 3051 压力变送器和 Rosemount 3051CF 系列流量计采用 PROFIBUS® PA 协议
Table of contents
Loading...Rosemount 快速安装指南: Rosemount™ 3051 压力变送器和 Rosemount 3051CF 系列流量计采用 PROFIBUS® PA 协议 Manuals & Guides
Rosemount™ 3051 压力变送器和
Rosemount 3051CF 系列流量计
采用 PROFIBUS® PA 协议
快速安装指南
00825-0106-4797, FD 版
2019 年 3 月
2012F160-11
2010F229-11
快速安装指南
警告
2019 年 3 月
注意
本安装手册提供了罗斯蒙特 3051 变送器的基本安装指南。本指南不提供配置、诊断、维护、检修、故
障排除、隔爆、防火或本质安全安装的说明。更多说明，请参阅罗斯蒙特 3051 参考手册
子版本也可从 EmersonProcess.com/Rosemount
爆炸可能会导致死亡或严重伤害。
在易爆环境中安装本变送器时，请务必遵守适用的当地、国家和国际标准、规范及规程。请参阅罗斯蒙
特 3051 参考手册
在防爆防火安装中，不得在设备通电的情况下拆卸变送器盖。
过程泄漏可能导致伤亡。
为了避免过程泄漏，请务必使用专门与对应的法兰接头配合实现密封的 O 型圈。
触电可能会导致死亡或严重伤害。
避免接触引线和接线端子。引线上可能存在高压，会导致触电。
导线管 / 电缆入口
除非另外标明，否则变送器外壳中的导线管 / 电缆入口采用
牙形的管堵、接头、密封接头或者导线管来密封这些接口。
的认证部分，了解是否存在与安全安装相关的任何限制。
上获得。
1
/2—14 NPT 螺纹牙形。仅可使用相同螺纹
。本手册的电
目录
安装变送器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
转动外壳 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
设置跳线和开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
接线和上电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
基本组态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
调校变送器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
产品认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
2
2019 年 3 月
流向
1.0 安装变送器
1.1 液体应用
1. 将分流接头置于管道的侧面。
2. 安装在分流接头的侧面或底部。
3. 安装变送器时应使排液 / 排气阀向
上。
1.2 气体应用
1. 将分流接头置于管道的顶部或侧面。
2. 安装在分流接头的侧面或顶部。
1.3 蒸汽应用
1. 将分流接头置于管道的侧面。
2. 安装在分流接头的侧面或底部。
3. 将引压管内充满冷却水。
快速安装指南
Flow
3
快速安装指南
1.4 安装选项
面板安装式
2019 年 3 月
(1)
共平面法兰
传统法兰
管道安装式
1. 面板安装螺栓由用户提供。
4
罗斯蒙特 3051T
2019 年 3 月
A
C
D
B
57 毫米
（4 × 2.25 英寸）
38 毫米
（4 × 1.50 英寸）
44 毫米
（4 × 1.75 英寸）
44 毫米 （4 × 1.75 英寸）
44 毫米 （4 × 1.75 英寸）
73 毫米 （4 × 2.88 英寸）
1.5 栓接注意事项
如果安装变送器时需要组装过程法兰、阀组或法兰接头，请按照以下组装指南
进行操作，确保变送器密封紧密，以实现最佳性能。必须使用随变送器附带的
螺栓或由艾默生作为备件销售的螺栓。图 1 显示正确组装变送器所需的常用变
送器组件以及螺栓长度。
图 1. 常用变送器组件
A
4 × 1.75-in. (44 mm)
C
B
4 × 1.75-in.
(44 mm)
4 × 2.88-in. (73 mm)
A. 带共平面法兰的变送器
B. 带共平面法兰和可选法兰接头的变送器
C. 带传统法兰和可选法兰接头的变送器
D. 带共平面法兰和可选阀组与法兰接头的变送器
4 × 2.25-in.
(57 mm)
4 × 1.50-in.
(38 mm)
D
4 × 1.75-in. (44 mm)
快速安装指南
螺栓通常为碳钢或不锈钢材质。请对照表 1 查看螺栓顶部的标记来确定螺栓材
质。若螺栓材质未在表 1 中示出，请与当地的艾默生代表联系以获得详细信息。
请按照以下步骤安装螺栓：
1. 碳钢螺栓无需润滑，不锈钢螺栓本身即带有润滑涂层，以方便安装。但是，
安装任何一种螺栓时都不能额外涂敷润滑剂。
2. 用手指先拧紧螺栓。
3. 按交叉模式将螺栓拧至初始扭矩值。
有关初始扭矩值，请参阅表 1。
4. 按相同的交叉模式将螺栓拧至最终扭矩值。
有关最终扭矩值，请参阅表 1。
5. 在加压前请确认法兰螺栓伸出隔振片。
5
快速安装指南
警告
316
316
316
SW
316
STM
316
R
B8M
A
B
Rosemount 3051S/3051/2051
C
D
罗斯蒙特 3051S/3051/2051
表 1. 法兰和法兰接头螺栓的扭矩值
螺栓材料 螺栓头标记 初始扭矩 最终扭矩
2019 年 3 月
碳钢 (CS)
不锈钢 (SST) 150 英寸 - 磅 300 英寸 - 磅
B7M
300 英寸 - 磅 650 英寸 - 磅
1.6 带法兰接头的 O 型圈
未能安装适当的法兰接头 O 型圈可能会造成过程泄漏，进而导致人员死亡或严重受伤。两种法兰接
头都带有各自独特的 O 型圈凹槽。请仅使用专用于特定法兰接头的 O 形圈，如下所示：
A. 法兰接头
B. O 型圈
C. PTFE 材质 （轮廓为正方形）
D. 弹性体 （轮廓为圆形）
每次在拆卸法兰或接头时，应目视检查 O 型圈。如果有任何损坏的迹象 （例如
刻痕或切口），请予以更换。若更换了 O 型圈，则在安装后应重新拧紧法兰螺
栓和定位螺钉，以补偿 PTFE O 型圈的变形。
1.7 直连式表压变送器的朝向
直连式表压变送器的低压侧 （参考大气压力）位于外壳之后的变送器颈部。
排气通路在外壳和传感器之间绕变送器回旋 360°。（请见图 2。）
变送器在安装时应使排气通道保持通畅，无任何阻碍，包括但不仅限于油漆、
灰尘、以及润滑剂，以便排出过程介质。
6
2019 年 3 月
A
图 2. 直连式表压变送器低压侧
A
A. 低压侧端口 （大气压力参考）
2.0 转动外壳
为了便于进行现场接线或更好地查看可选的 LCD 显示屏：
1. 拧松外壳转动限位螺钉。
2. 首先，按顺时针方向把外壳转到所需位置。如果由于螺纹的限制而无法到
位，逆时针旋转外壳至所需位置 （由于螺纹限制最多可旋转 360°）。
3. 重新拧紧外壳上的转动限位螺钉。
图 3. 外壳转动限位螺钉
快速安装指南
A. 外壳转动限位螺钉 （5/64 英寸）
3.0 设置跳线和开关
3.1 安全性
组态变送器后，您可能希望保护组态数据以防止未经授权更改。每个变送器都
配有安全跳线，可将其置于 “ 开 ” 以防止意外或故意更改组态数据。跳线带有
“ 安全 ” 标签。
3.2 模拟
模拟跳线与模拟输入 (AI) 功能块配合使用。此跳线用于模拟压力测量，并作为
AI 功能块的锁定装置。为了启用此模拟功能，上电后必须将此跳线移至 “ 开 ”
位置。此功能可防止变送器意外地留在模拟模式中。
快速安装指南
ROSEMOUNT 3051
PROFIBUS PA OUTPUT
LOCAL OPERATOR INTERFACE
ELECTRONICS ASSEMBLY
P/N 03031-0001-2102
-USE EXTENDED COVER TO AVOID DAMAGE
-USE DISPLAY TO CONFIGURE
A
B
图 4. 变送器跳线位置
4.0 接线和上电
通过以下步骤对变送器接线：
1. 拆下现场端子一侧的外壳盖。
2. 将电源线连接到接线端子标签所示的接线端。
电源端子区分极性 - 将正极或负极连接到对应的端子
3. 确保正确接地。仪表电缆屏蔽层必须：
修剪平整且不接触变送器的电子部件外壳
若电缆通过接线盒走线，则应连接到下一段屏蔽层
在电源端妥善接地
4. 应塞好并密封未用的电气接口。
5. 根据实际情况，可在安装接线时做一个滴水圈。滴水圈的布置应保证其底
部低于电气接口和变送器外壳。
6. 重新盖好外壳护盖。
2019 年 3 月
图 5. 端子
A. 电源端子
B. 接地端子
注：“NC” 是指未连接端子 （未使用）
8
2019 年 3 月
图 6. 接线
快速安装指南
A
B
DE
H
G
C
F
I
I
J
A. 最长 1900 米（6234 英尺）（视缆线特性而定）
B. 一体化电源调节器与滤波器
C. 终端连接器
D. 电源
E. DP/PA 耦合器 / 链路
F. 中继
G. DP 网络
H. 信号线
I. 分支
J. PROFIBUS PA 设备
4.1 信号线接地
走线时不要把信号线与电源线一起布置在导管中或开式电缆桥架上，或者布置
在大型电气设备附近。电子部件外壳的外部和端子仓内提供有接地端接装置。
当需要安装瞬变保护接线端子或遵循当地法规要求时，应使用这些接地端接装
置。有关如何将电缆屏蔽层接地的详细信息，请参阅下面的步骤 2。
1. 卸下现场端子外壳护盖。
2. 按照图 7 中所示的方式连接线路对和接地线。电缆屏蔽层应：
修剪平整且不接触变送器的电子装置外壳。
连续连接到端接点。
在电源端妥善接地。
9
快速安装指南
DP
B
A
D
E
A
C

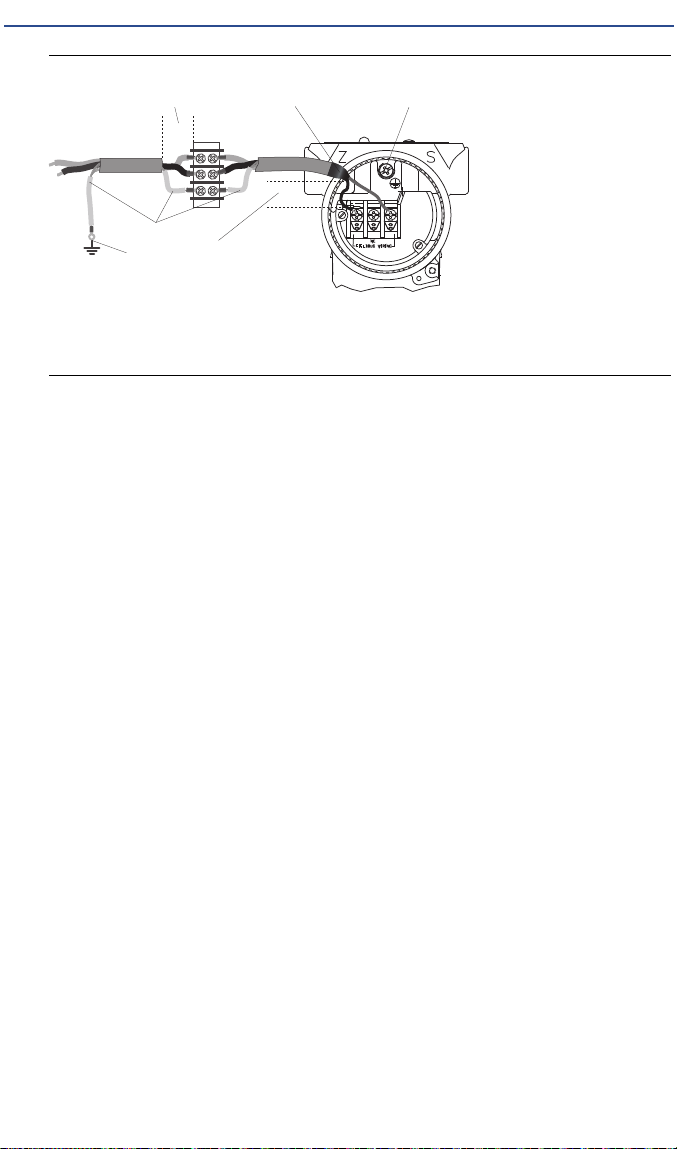

图 7. 接线
2019 年 3 月
A. 使距离最小
B. 修剪屏蔽层并绝缘
C. 瞬变保护接地
D. 将屏蔽层连回电源地线
E. 绝缘屏蔽层
3. 重新盖好外壳护盖。建议把护盖拧紧到护盖与外壳之间没有缝隙的程度。
4. 应塞好并密封未用的电气接口。
电源
直流电源应提供波动小于 2% 的电力。变送器正常工作和提供完整的功能需要 9
到 32 Vdc 的电源。
电源调节器
DP/PA 耦合器 / 链路通常包含一体式电源调节器。
接地
变送器与 500 Vac rms 实现电气隔离。信号线不能接地。
屏蔽线接地
用于屏蔽电线的接地技术通常需要将单个接地点用于屏蔽电线，以避免形成接
地回路。接地点通常在电源处。
5.0 基本组态
5.1 组态任务
变送器可通过就地操作界面 (LOI) （选项代码 M4）或通过 2 类主设备 （基于
DD 或 DTM™）进行组态。 PROFIBUS PA 压力变送器的两个基本组态任务包括：
1. 分配地址。
2. 组态工程单位 （换算）。
10
2019 年 3 月
注
罗斯蒙特 3051 Profibus Profile 3.02 设备在出厂时设置为标识号修改模式。在此模式下，
变送器可与主机上加载了通用 Profile GSD (9700) 或罗斯蒙特 3051 特定 GSD (4444) 的任
何 Profibus 控制主机通讯；因此，在启动时无需更改变送器标识号。
5.2 分配地址
罗斯蒙特 3051 压力变送器出厂时的临时地址为 126。它必须更改为 0 到 125 之
间的唯一值才能与主机建立通讯。通常，地址 0—2 为主设备或耦合器预留，因
此建议变送器使用 3 到 125 之间的地址。
地址可通过下面的方式设置：
LOI — 参考表 2 和图 8
2 类主设备 — 请参阅 2 类主设备手册以了解如何设置地址
5.3 组态工程单位
除非另外请求，否则罗斯蒙特 3051 压力变送器出厂时采用下列设置：
测量模式：压力
工程单位：英寸水柱
换算：无
安装之前，应当确认或组态工程单位。可为压力、流量或液位测量组态单位。
测量类型、单位、换算和低流量临界值 （适用时）可通过下列方式设置：
LOI — 参考表 2 和图 8
2 类主设备 — 请参阅表 3 以了解如何组态参数
快速安装指南
5.4 组态工具
就地操作界面 (LOI)
如果订购， LOI 可用于调试设备。要激活 LOI，按下变送器顶部铭牌下的任何组
态按钮。有关操作和菜单信息，请参阅表 2 和图 8。
注
按钮必须完全按下 ≈ 10 毫米 （0.5 英寸）行程。
11
