00825-0306-4825, Rev AA
Rosemount™ 248 轨道安装温度变送器
带 RK 选项和 HART® 7 协议
快速安装指南
2021 年 12 月
快速安装指南 2021 年 12 月
内容
关于本指南.................................................................................................................................. 3
安装............................................................................................................................................. 4
组态............................................................................................................................................. 6
安装变送器.................................................................................................................................. 8
产品认证.................................................................................................................................... 10
2 Emerson.com/Rosemount
2021 年 12 月 快速安装指南
1
1.1
关于本指南
本指南提供 Rosemount 248R 轨道安装温度变送器的基本安装指导。但不
提供组态、诊断、维护、检修、故障排除或安装的详细说明。请参阅
《Rosemount 248R 温度变送器参考手册》获取更多说明。手册和本指南的
电子版本亦可以从 Emerson.com/Rosemount 获得。
安全信息
警告
爆炸
爆炸可能会导致死亡或严重受伤。
在有爆炸危险的环境中安装本设备时，请务必遵守适用的当地、国家和
国际标准、规范和规程。
请核对危险场所认证中是否有与安全安装相关的任何限制。
过程泄漏
过程泄漏可能导致死亡或严重受伤。
在加压之前，应安装并拧紧热电偶套管和传感器。
在使用过程中不得拆卸热套管。
电力停供
触电可能导致死亡或严重受伤。
物理接触
未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。这可
能是有意或无意的，需要采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。限制
未经授权人员进行物理接触，以保护最终用户的资产。这对于设施中使用
的所有系统均是如此。
快速安装指南
不得接触引线或接线端子。引线上可能存在的高压会导致触电。
除非另外标明，否则外壳中的导线管/电缆入口采用 ½–14 NPT 螺纹牙
型。 标有“M20”的入口为 M20 × 1.5 螺纹牙形。在具有多个导线管入口
的装置上，所有入口都采用相同的螺纹牙形。在封闭这些入口时，只能
使用具有相容螺纹牙形的堵头、接头、密封接头或导线管。
当在危险场所安装时，在电缆/导线管入口中仅使用已列出或通过 Ex 认
证的适当堵头、密封套或接头。
3
42 44
43
41
43
I1
41 42 44
43
+
-
CJC
3
41 42 44
43
+
41 42 44
43
4
I1
快速安装指南 2021 年 12 月
2
2.1
安装
安全信息
执行操作时，为确保人身安全，请特别注意本节中的说明和步骤。可能引
起潜在安全问题的信息用警告符号 ( ) 表示。执行带有该符号的操作前，
请参阅以下安全信息。
警告
不遵守这些安装准则可能导致死亡或严重受伤。
确保仅由具备资质的人员进行安装。
爆炸可能会导致死亡或严重受伤。
电路带电时，请不要在易爆环境中拆下壳体盖子。
在易爆气体环境中，连接手持通讯器之前，请确保按照本质安全或非易
燃现场接线实践安装仪表。
应验证变送器的工作环境是否与相应的危险场所认证一致。
所有连接头护盖必须完全盖好，以满足隔爆要求。
过程泄漏可能导致死亡或严重受伤。
在使用过程中不得拆卸热套管。
在加压之前，应安装并拧紧热电偶套管和传感器。
触电可能导致死亡或严重受伤。
在与导线和端子接触时，应极其小心。
2.2

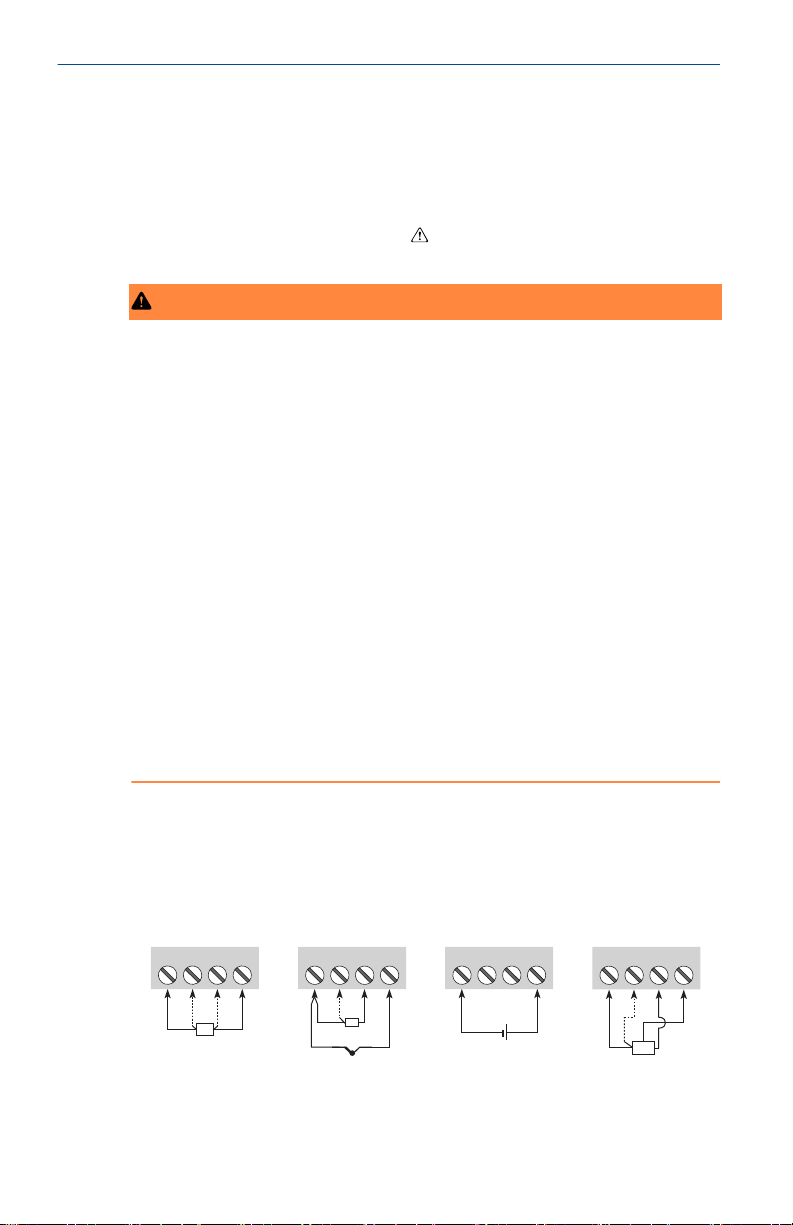

连接件
单路输入
2 w / 3 w / 4 w RTD
或 lin. R
(1)
使用热电偶输入时，变送器可以通过
4 Emerson.com/Rosemount
内部或外部
TC（内部 CJC 或外
部 2 w / 3 w / 4 w
CJC
。设备组态时必须选定此项。
CJC）
(1)
Pt100 或 Ni100
mV
传感器配置为恒定、
3 w / 4 w 电位计
B
C
D
+
-
+
-
A
E
F F
F
2021 年 12 月 快速安装指南
2.3

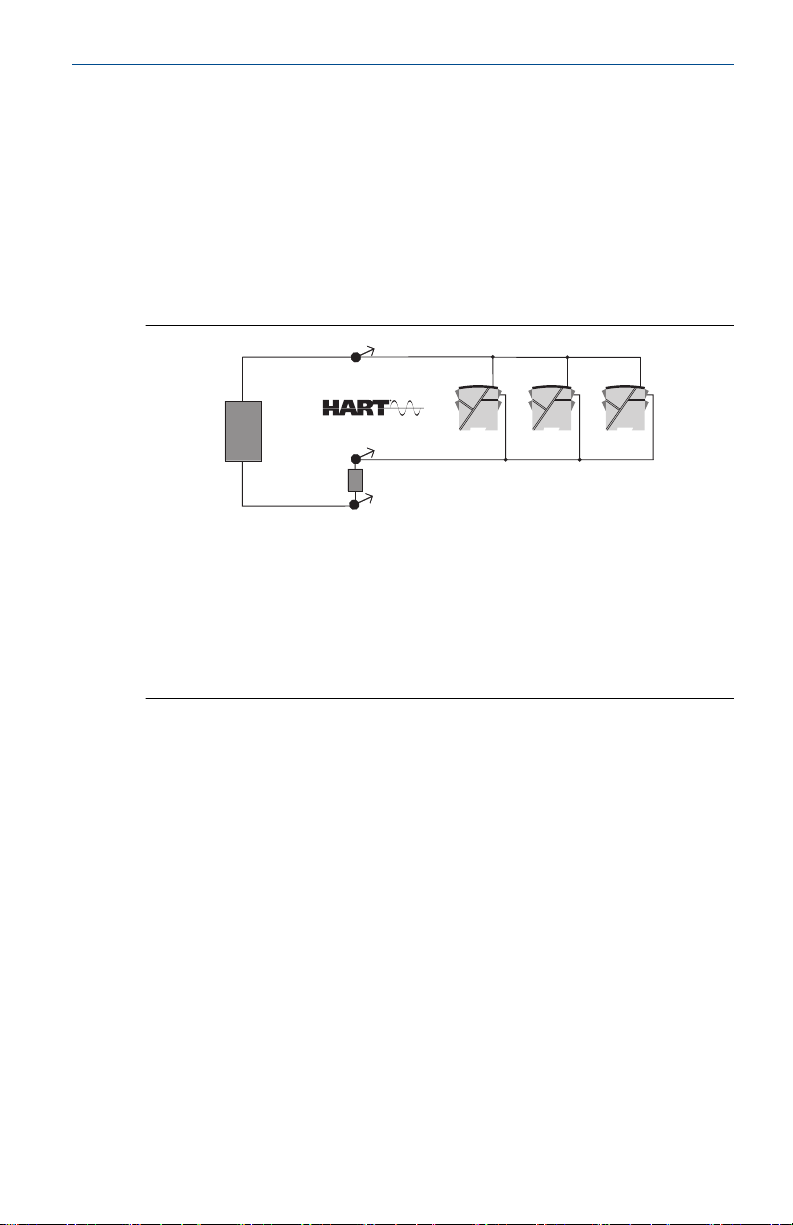

多站模式
通讯方式通过 HART® 通讯器或 HART 调制解调器完成。
HART 通讯器或 HART 调制解调器可以通过 BC 或 CD 连接。
数字 HART 双线制通讯最多可并行连接 63 个变送器进行输出。
连接前，每个变送器必须配置一个 1 到 63 的唯一编号。如果两个变送器配
置了统一编号，均会被排除在外。变送器必须编程为多站模式（4 mA 的固
定输出信号）。因此回路中的最大电流为 252 mA。
A.
电源
B.
连接
C.
连接
D.
连接
E. 250 Ω < R
F.
变送器
< 1100 Ω
load
快速安装指南
5
快速安装指南 2021 年 12 月
3
3.1
组态
安全信息
执行操作时，为确保人身安全，请特别注意本节中的说明和步骤。可能引
起潜在安全问题的信息用警告符号 ( ) 表示。执行带有该符号的操作前，
请参阅以下安全信息。
警告
不遵守这些安装准则可能导致死亡或严重受伤。
确保仅由具备资质的人员进行安装。
爆炸可能会导致死亡或严重受伤。
电路带电时，请不要在易爆环境中拆下壳体盖子。
在易爆气体环境中，连接手持通讯器之前，请确保按照本质安全或非易
燃现场接线实践安装仪表。
应验证变送器的工作环境是否与相应的危险场所认证一致。
所有连接头护盖必须完全盖好，以满足隔爆要求。
过程泄漏可能导致死亡或严重受伤。
在使用过程中不得拆卸热套管。
在加压之前，应安装并拧紧热电偶套管和传感器。
触电可能导致死亡或严重受伤。
在与导线和端子接触时，应极其小心。
3.2
6 Emerson.com/Rosemount

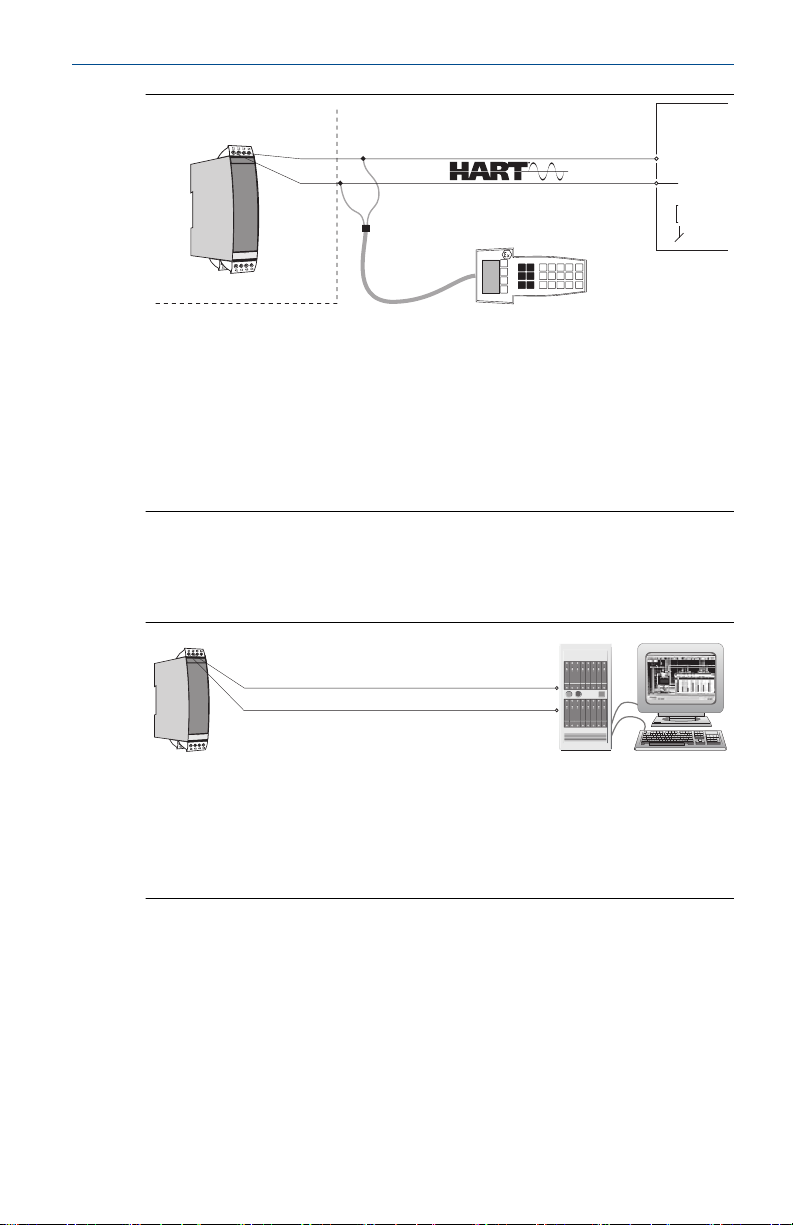

组态方法
本设备可按以下方法组态：
• 使用 AMS 设备管理器
• 使用带艾默生 DDL 驱动程序的 HART® 通讯器
• 通过编程框架（如 DCS、PACTware™）
HART 通讯器
如果要使用产品特定命令，HART 通讯器必须加载艾默生的 DDL 驱动程
序。可以通过 FieldComm Group 或艾默生订购。
4
4
4
3
4
2
41
51
1
1
1
2
1
3
1
4
12
11
A
B
C
D
E
F
G
1211+
-
44
4
3
4
2
4
1
5
1
1
1
1
2
1
3
1
4
A
B
D
C
2021 年 12 月 快速安装指南
A.
罗斯蒙特变送器
B. Ex
区域
C.
安全区域
D. 250 Ω < R
E.
接收设备
F. +V
供电
G.
输入
< 1100 Ω
load
编程框架
同时支持 EDD 和 FDT®/DTM™ 技术，通过相关的 DCS/资产管理系统和支持
的管理包（例如 PACTware）提供配置和监控。
快速安装指南
A.
罗斯蒙特变送器
B. 250 Ω < R
C.
过程计算机
D. DCS
等。
< 1100 Ω
load
7
快速安装指南 2021 年 12 月
4
4.1
4.1.1
安装变送器
带分体安装式传感器的轨道安装型变送器
最简单的组件采用：
• 一个分体安装型变送器
• 一个带接线端子的一体安装式传感器
• 一个一体化式接线盒
• 一个标准加长件
• 一个螺纹式热套管
传感器和安装附件的完整信息请参阅《公制传感器 产品数据表》。
组装设备
完成组装的方法：
过程
1. 把变送器固定到适当的导轨或面板上。
2. 将热套管安装到管道或过程容器壁上。在加压之前，应安装并拧紧
热电偶套管。
3. 把传感器安装到连接头上，并把整个组件安装到热电偶套管上。
4. 在传感器接线端子上连接足够长的传感器引线。
5. 安装并拧紧接线盒盖。壳盖必须完全结合紧密，以满足隔爆要求。
6. 把传感器引线从传感器组件连接到变送器上。
7. 将传感器引线和电源线连接到变送器。应避免接触引线和端子。
4.2
8 Emerson.com/Rosemount
带螺纹式传感器的导轨安装式变送器
最简单的组件采用：
• 一个带悬空引线的螺纹式传感器
• 一个螺纹式传感器接线盒
• 一个联管节和加长接嘴组件
• 一个螺纹式热套管
传感器和安装附件的完整信息请参阅《罗斯蒙特公制传感器产品数据
表》。
