Rosemount™ 2110 液位开关
振动音叉
快速安装指南
00825-0106-4029, Rev CC
2022 年 3 月
快速安装指南 2022 年 3 月
内容
关于本指南.................................................................................................................................. 3
安装............................................................................................................................................. 5
准备电气连接件......................................................................................................................... 10
接线和通电................................................................................................................................ 19
产品认证.................................................................................................................................... 22
2 Rosemount 2110
液位开关
2022 年 3 月 快速安装指南
1
1.1
关于本指南
本快速安装指南提供 Rosemount2110 的基本安装指导。更多说明，请参阅
Rosemount 2110 参考手册。手册和本指南的电子版本亦可以从
Emerson.com/Rosemount 获得。
安全信息
警告
不遵守安全安装与检修准则，可能导致死亡或严重受伤。
请确保由取得相关资质人员按照相应的操作规程安装物位开关。
只能使用本手册中规定的物位开关。只能使用本手册中规定的物位开关。
修理设备（例如更换组件等）可能危害安全性，在任何情况下都是不允许
的。
警告
爆炸可能会导致死亡或严重受伤。
物位开关必须仅在非危险（普通）地点安装和运行。
警告
触电可能导致死亡或严重受伤。
在进行物位开关接线时，请确保物位开关的电源处于关闭状态，并且与任
何其他外部电源连接的线路均处于断开状态，或者没有通电。
不得接触引线或接线端子。引线上可能存在的高压会导致触电。
确保接线符合电流要求，且绝缘符合电压、温度和环境要求。
过程泄漏可能导致死亡或严重受伤。
请务必轻拿轻放物位开关。如果过程密封件受损，气体可能会从容器（储
罐）或管道中逸出。
快速安装指南
警告
3
快速安装指南 2022 年 3 月
警告
物理接触
未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。这可
能是有意或无意的，需要采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。限制
未经授权人员进行物理接触，以保护最终用户的资产。这对于设施中使用
的所有系统均是如此。
小心
高温表面
在较高的过程温度中，法兰和过程密封件可能温度很高。检修前请待其冷
却。
4 Rosemount 2110
液位开关
确定
A
B
确定
确定
确定
确定 确定
A
B
2022 年 3 月 快速安装指南
2
2.1
2.2
安装

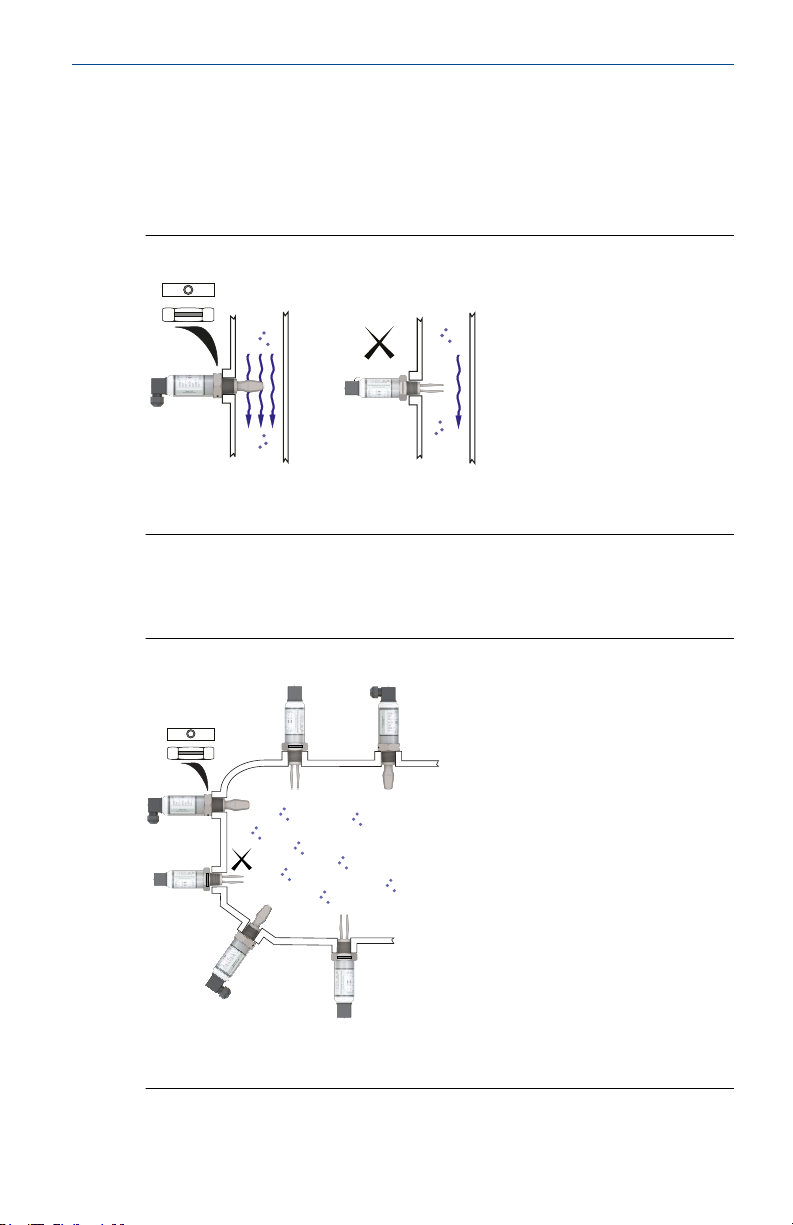

管道安装中的音叉对准
通过 (图 2-1) 所示定位凹槽或凹口正确对准音叉。
图 2-1: 管道安装时正确对准音叉
A.
三夹式过程连接件有一个圆形凹口
B.
螺纹式过程连接件有一个凹槽
容器（储罐）安装中的音叉对准
通过 (图 2-2) 所示定位凹槽或凹口正确对准音叉。
图 2-2: 容器（储罐）安装时正确对准音叉
快速安装指南
A.
B.
三夹式过程连接件有一个圆形凹口
螺纹式过程连接件有一个凹槽
5
A
A
快速安装指南 2022 年 3 月
2.3
2.3.1
安装螺纹式
螺纹式容器（储罐）或管道连接件
过程
1. 密封并保护螺纹。根据现场操作规程使用防卡剂或 PTFE 胶带。
可使用垫圈作为 BSPP (G) 螺纹连接件的密封裝置。
2. 把液位开关拧入到过程连接件中。
注
仅可使用六角螺帽拧紧。
图 2-3: 竖直安装
A.
用于
BSPP G
螺纹连接件的垫圈
图 2-4: 水平安装
A.
用于
BSPP G
螺纹连接件的垫圈
6 Rosemount 2110
液位开关
A
2022 年 3 月 快速安装指南
2.3.2
螺纹法兰连接
过程
1. 将客户提供的法兰盒垫片放置在容器（储罐）喷嘴上。
A.
垫圈（客户提供）
2. 根据法兰和垫圈类型，以足够的扭矩拧紧螺栓和螺母。
快速安装指南
3. 密封并保护螺纹。根据现场操作规程使用防卡剂或 PTFE 胶带。
可使用垫圈作为 BSPP (G) 螺纹连接件的密封裝置。
7
A
快速安装指南 2022 年 3 月
4. 将液位开关拧进法兰螺纹。
注
仅可使用六角螺帽拧紧。
A.
用于
BSPP G
螺纹连接件的垫圈
8 Rosemount 2110
液位开关
A
2022 年 3 月 快速安装指南

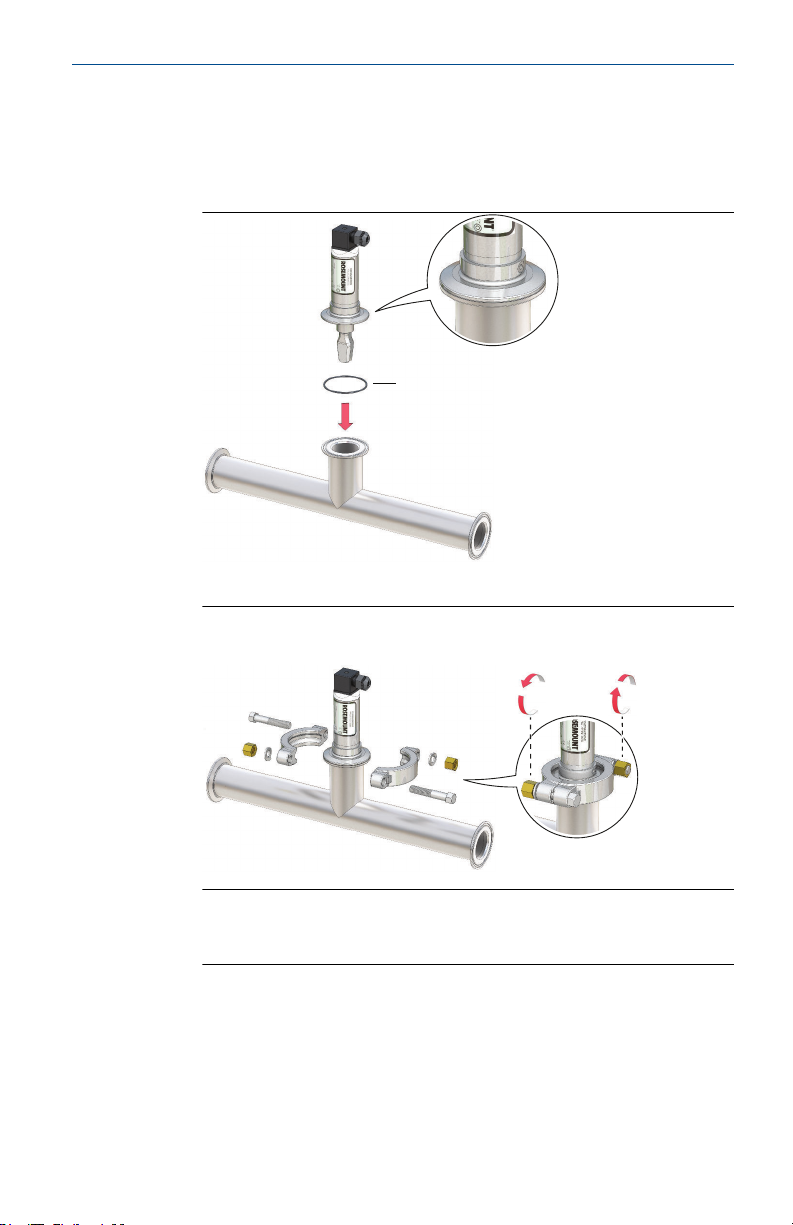

2.4
安装三爪夹盘式
过程
1. 将液位开关伸入法兰面。
A.
密封件（随三爪夹盘提供）
2. 安装三爪夹盘。
快速安装指南
注
三爪夹盘和密封件随附件包提供，附件包必须分开订购。请查阅
Rosemount 2110 产品数据表了解订购信息。
9
0V/N
+V/L
PE
负载
快速安装指南 2022 年 3 月
3
3.1
3.2
3.3
准备电气连接件
电缆选择
建议在 EMI（电磁干扰）高的环境中使用双绞线和屏蔽线。两种线可安全
连接至各个端接螺钉。线缆最大尺寸是 15 AWG。
电缆密封套/导线管
电缆密封套集成于液位开关的插头中，插头有四个位置可选。请勿对液位
开关进行任何改装。
电子部件选项

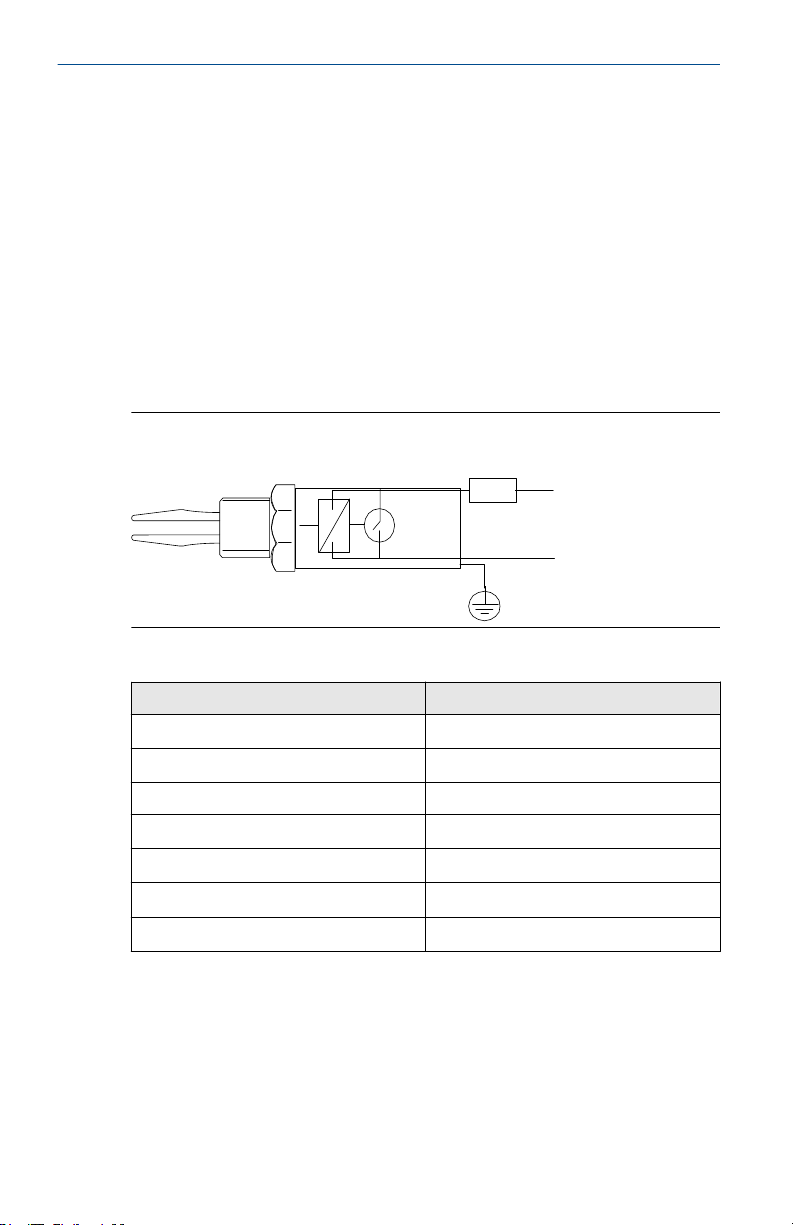

3-1: 直接负荷开关——电子部件选项代码 0
图
表 3-1: 电气参数——电子部件选项代码 0
参数 值
负载开关 交流/直流
直接负载开关 交流/直流
最大开关负载
最大峰值负载 最大 40 ms 时长 5 A
最小开关负载 20 mA 连续
压降 6.5 V @ 24 Vdc 或 5 V @ 240 Vac
消耗电流 (无负载) < 3 mA 连续
10 Rosemount 2110
500 mA
