Rosemount 快速安装指南: Rosemount™ 2051 型压力变送器和 Rosemount 2051CF 系列流量计 采用 PROFIBUS® PA 协议 Manuals & Guides

00825-0406-4101，BD 版

Rosemount™ 2051 型压力变送器和
Rosemount 2051CF 系列流量计

采用 PROFIBUS® PA 协议

快速安装指南

2019 年 3 月

2009F64-11
2010F229-11

快速安装指南

警告

ᘡ䙕ᆿ㻻᤽঍

⌞ᝅ

⠼⛮㜳Րሲ㠪↱ӗᡌћ䠃՚ᇩȾ

䗽ぁ⋺╅㜳ሲ㠪՚ӗȾ

䀜⭫㜳Րሲ㠪↱ӗᡌћ䠃՚ᇩȾ

ሲ㓵㇗ ⭫㔼ޛ

2019 年 3 月

注意

本安装手册提供了罗斯蒙特 2051 变送器的基本安装指南。本指南不提供组态、诊断、维护、检修、故障
排除、隔爆、防火或本质安全 (I.S.) 安装的说明。更多说明，请参阅罗斯蒙特 2051 PROFIBUS PA 参考手

册。本手册的电子版还可从 Emerson Process.com /Rosemount 获得。

爆炸可能会导致死亡或严重伤害。

在易爆环境中安装本变送器时，请务必遵守适用的当地、国家和国际标准、规范及规程。请参阅罗斯蒙特

2051 PROFIBUS PA 参考手册

 隔爆 / 防火安装中，不得在设备通电的情况下拆卸变送器盖。

过程泄漏可能导致伤亡。

 为了避免过程泄漏，请务必使用与相应的法兰适配器配合实现密封的专用 O 型圈。

触电可能会导致死亡或严重伤害。

 避免接触引线和接线端子。引线上可能存在高压，会导致触电。

导线管 / 电缆入口

 除非另外标明，否则变送器外壳中的导线管 / 电缆入口采用

只能使用具有相容螺纹牙型的堵头、接头、密封接头或导管。

的认证部分，以检查有无关于安全安装的任何限制。

1

/2—14 NPT 螺纹牙形。在封闭这些入口时，

目录

安装变送器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

转动外壳 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

设置跳线和开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

接线和通电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

基本组态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

调校变送器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

产品认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

流向

流向

Flow

流向

2019

年 3 月

1.0 安装变送器

1.1 液体应用

1. 将分流接头置于管道的侧面。

2. 安装在分流接头的侧面或底部。

3. 安装变送器时应使排液 / 排气阀向上。

1.2 气体应用

1. 将分流接头置于管道的顶部或侧面。

2. 安装在分流接头的侧面或顶部。

1.3 蒸汽应用

1. 将分流接头置于管道的侧面。

2. 安装在分流接头的侧面或底部。

3. 将引压管内充满冷却水。

快速安装指南

Flow

Flow

3

快速安装指南

图 1. 安装选项

面板安装

2019 年 3 月

罗斯蒙特 2051C

(1)

共平面法兰

传统法兰

管道安装

1. 面板安装螺栓由用户提供。

罗斯蒙特 2051T

A

B

C

D

4 × 1.75-in. (44 mm)

4 × 1.75-in.
(44 mm)

4 × 2.88-in. (73 mm)

4 × 1.75-in. (44 mm)

4 × 1.50-in.
(38 mm)

4 × 2.25-in.
(57 mm)

A

C D

B

57 mm

(4 × 2.25-in.)

38 mm (4 ×

1.50-in.)

44 mm (4 ×

1.75-in.)

44 mm (4 × 1.75-in.)

44 mm (4 × 1.75-in.)

73 mm (4 × 2.88-in.)

2019

年 3 月

1.4 栓接注意事项

如果安装变送器时需要组装工艺法兰、阀组或法兰接头，请按照以下组装指南进
行操作，确保变送器密封紧密，以实现最佳性能。请仅使用变送器自带的螺栓或
由艾默生出售的备用零件。 图 2 显示了几种常见的变送器组件以及正确组装变
送器所需的螺栓长度。

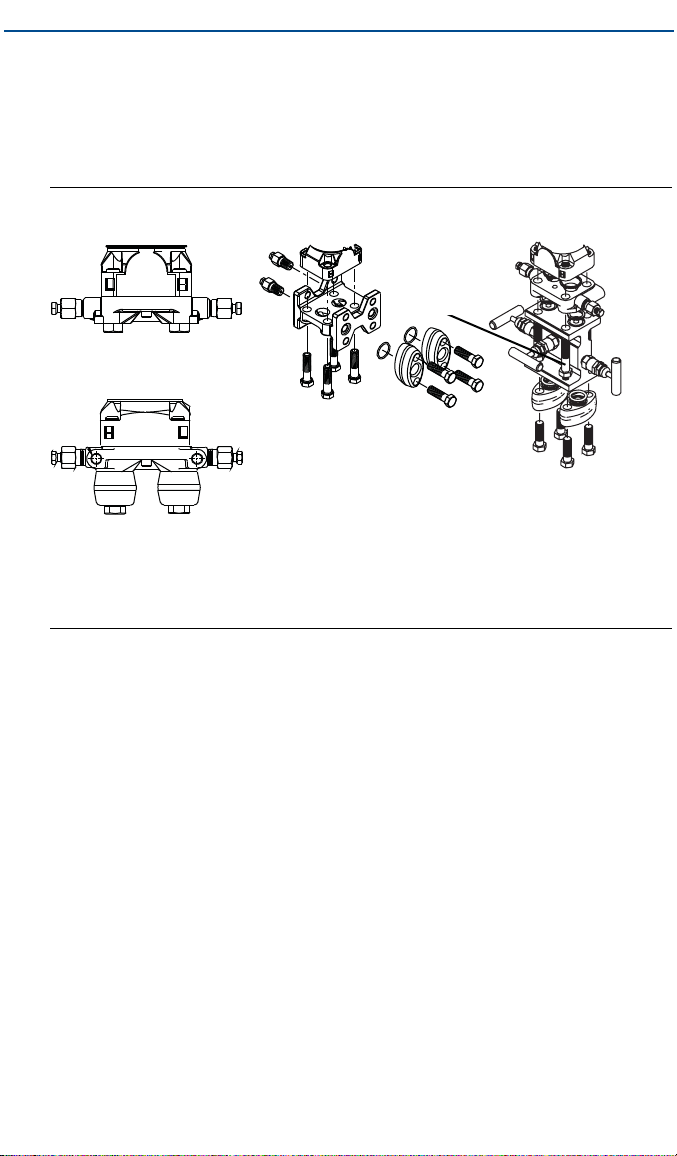

图 2. 常用变送器组件

A. 带共平面法兰的变送器
B. 带共平面法兰和可选法兰适配器的变送器
C. 带传统法兰和可选法兰适配器的变送器
D. 带共平面法兰和可选阀组与法兰适配器的变送器

快速安装指南

螺栓通常为碳钢或不锈钢材质。请对照表 1 查看螺栓顶部的标记来确定螺栓材
质。若螺栓材质未在表 1 中示出，请与当地的艾默生代表联系以获得详细信息。

请按照以下步骤安装螺栓：

1. 碳钢螺栓无需润滑，不锈钢螺栓本身即带有润滑涂层，以方便安装。但是，
安装任何一种螺栓时都不能额外涂敷润滑剂。

2. 用手指先拧紧螺栓。

3. 按交叉模式将螺栓拧至初始扭矩值。有关初始扭矩值，请参阅表 1。

4. 按相同的交叉模式将螺栓拧至最终扭矩值。有关最终扭矩值，请参阅表 1。

5. 仪表加压前确认法兰螺栓根部伸出安装终止面。

5

快速安装指南

警告

A

B

Rosemount 3051S/3051/2051

C
D

罗斯蒙特 3051S/3051/2051

A

B

C

D

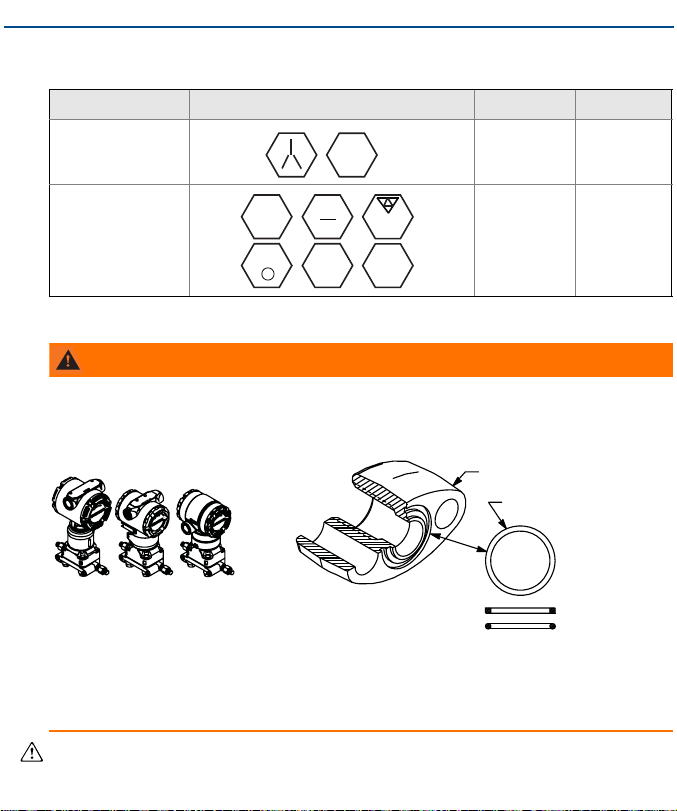

表 1. 法兰和法兰接头螺栓的扭矩值

螺栓材料 螺栓头标记 初始扭矩 最终扭矩

2019 年 3 月

B8M

STM
316

B7M

300 英寸 - 磅 650 英寸 - 磅

316

SW

316

碳钢 (CS)

316

不锈钢 (SST) 150 英寸 - 磅 300 英寸 - 磅

316

R

1.5 带法兰接头的 O 型圈

未能安装适当的法兰接头 O 型圈可能会造成过程泄漏，进而导致人员死亡或严重受伤。两种法兰接
头都带有各自独特的 O 型圈凹槽。请仅使用专用于特定法兰接头的 O 形圈，如下所示：

A. 法兰适配器
B. O 型圈
C. PTFE 材质 （轮廓为正方形）
D. 弹性体 （轮廓为圆形）

每次在拆卸法兰或适配器时，应目视检查 O 型圈。如果有任何损坏的迹象 （例
如刻痕或切口），请予以更换。若更换了 O 型圈，则在安装后应重新拧紧法兰螺
栓和定位螺钉，以补偿 PTFE O 型圈的变形。

A

A

A

A

2019

年 3 月

1.6 直连式表压变送器的朝向

直连式表压变送器的低压侧开口（参考大气压力）位于外壳之后的变送器颈部。
排气通路在外壳和传感器之间绕变送器回旋 360°。（请见图 3。）

变送器在安装时应使排气通道保持通畅，无任何阻碍，包括但不仅限于油漆、灰
尘、以及润滑剂，以便排出工艺介质。

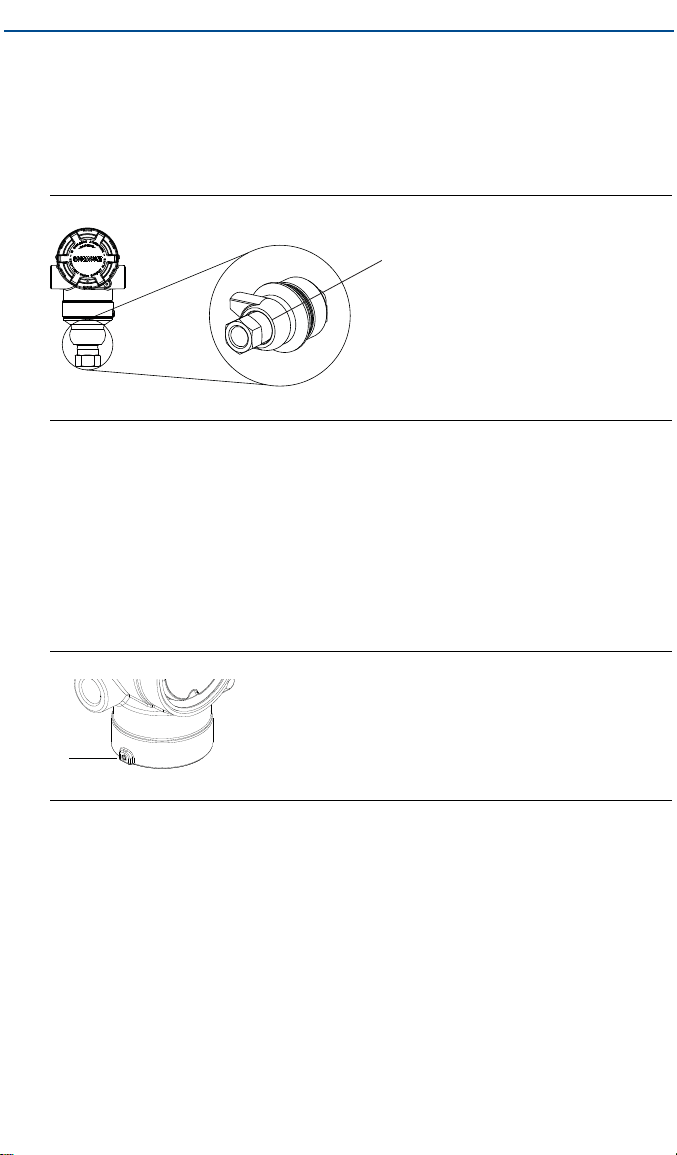

图 3. 直连式表压变送器低压侧开口

A. 低压侧端口 （大气压力参考）

2.0 转动外壳

为了便于进行现场接线或更好地查看可选的 LCD 显示屏：

1. 拧松外壳旋转限位螺钉。

2. 先按顺时针方向把外壳转到所需位置。如果由于螺纹的限制而无法到位，逆
时针旋转外壳至所需位置 （由于螺纹限制最多可旋转 360°）。

3. 重新拧紧外壳上的旋转限位螺钉。

快速安装指南

图 4. 变送器外壳限位螺钉

A. 外壳旋转限位螺钉 （5/64 英寸）

7

快速安装指南

ROSEMOUNT 2051

PROFIBUS PA OUTPUT

LOCAL OPERATOR INTERFACE

ELECTRONICS ASSEMBLY

P/N 02051-9001-2102

-USE EXTENDED COVER TO AVOID DAMAGE

-USE DISPLAY TO CONFIGURE

3.0 设置跳线和开关

3.1 安全性

组态变送器后，您可能希望保护组态数据以防止未经授权更改。每个变送器都配
有安全跳线，可将其置于 “ 开 ” 以防止意外或故意更改组态数据。跳线带有 “ 安
全 ” 标签。

3.2 模拟

模拟跳线与模拟输入 (AI) 功能块配合使用。此跳线用于模拟压力测量，并作为 AI
功能块的锁定装置。为了启用此模拟特性，加电后必须将此跳线移至 “ 开 ” 位
置。此特性可防止变送器意外地留在模拟模式中。

图 5. 变送器跳线位置

2019 年 3 月

4.0 接线和通电

通过以下步骤对变送器接线：

1. 拆下现场端子一侧的外壳盖。

2. 将电源线连接到接线端子块标签所示的接线端。

 电源端子区分极性 - 将正极或负极连接到对应的端子

3. 确保正确接地。仪表电缆屏蔽层必须：

 修剪平整且不接触变送器的电子部件外壳
 若电缆通过接线盒走线，则应连接到下一段屏蔽层。
 在电源端妥善接地

4. 应塞好并密封未用的导管接口。

5. 根据实际情况，可在安装接线时做一个滴水圈。滴水圈的布置应保证其底部

低于电气接口和变送器外壳。

6. 重新盖好外壳护盖。

8

A

B

A

B

2019

年 3 月

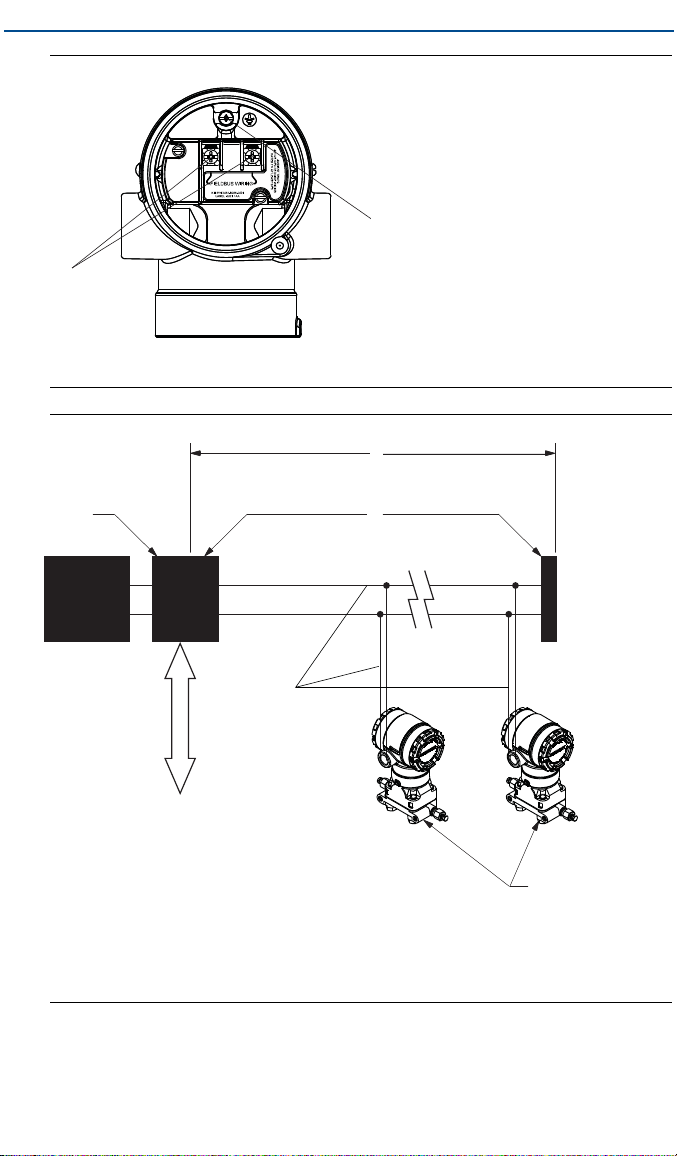

图 6. 端子

A. 电源端子
B. 接地端子

快速安装指南

图 7. 布线

B

DEGF

H

A. 最长 1900 m (6234 ft) （视缆线特性而定）
B. 一体化电源调节器与滤波器
C. 终端连接器
D. 电源
E. DP/PA 耦合器 / 链路

A

C

I

F. 干线
G. DP 网络
H. 信号线
I. 分支
J. PROFIBUS PA 设备

I

J

9
