00825-0706-4101, AC 版

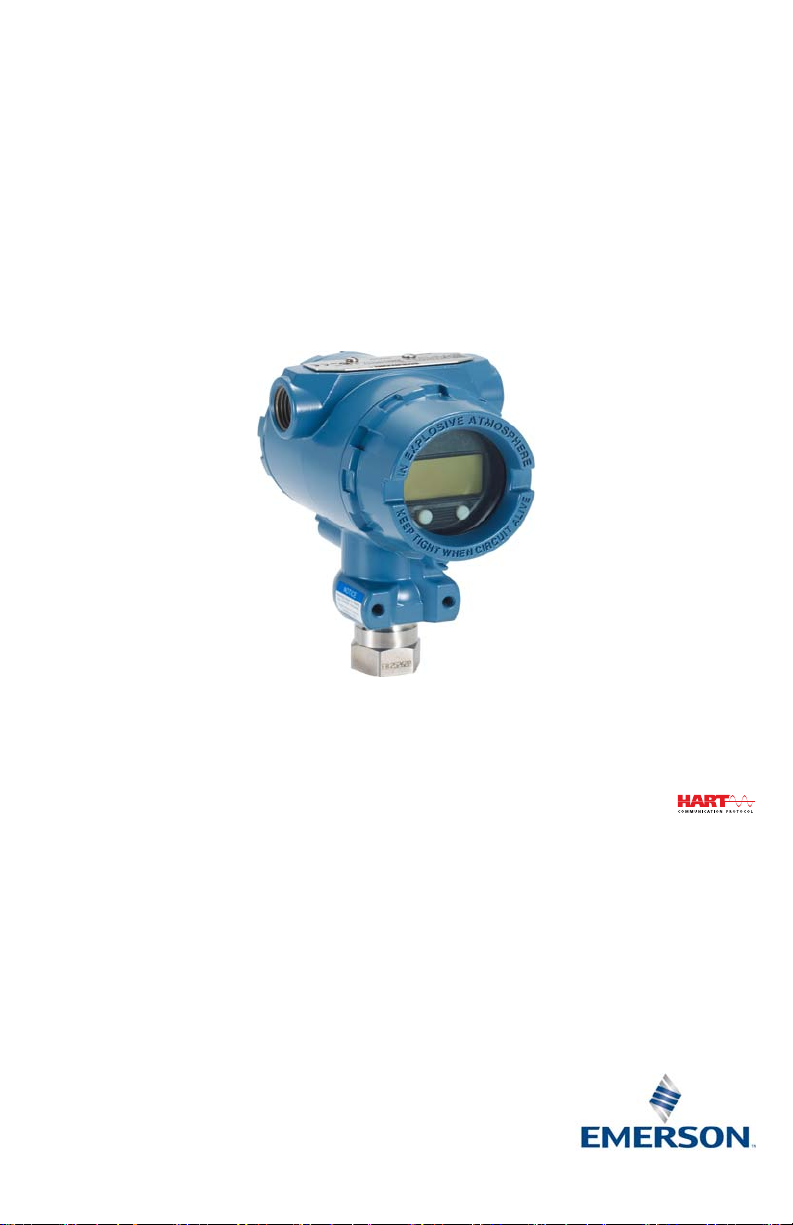

Rosemount™ 2051G 压力变送器
采用 4-20 mA HART® 协议 （第 5 和第 7 版）
快速安装指南
2019 年 3 月
快速安装指南
警告
2019 年 3 月
注意
本指南提供了罗斯蒙特 2051G 变送器的基本安装指导。本指南不提供组态、诊断、维护、检修、故障排
除、隔爆、防火或本质安全 (I.S.) 安装的说明。更多信息，请参阅罗斯蒙特 2051G 参考手册
爆炸可能会导致死亡或严重伤害。
在易爆环境中安装这些变送器时必须符合适当的当地、国家与国际标准、规范以及惯例。请参阅罗斯蒙特
2051 参考手册的认证部分，了解关于安全安装的任何限制。
在易爆环境中连接基于 HART 的通讯器时，应确保按照本质安全或非易燃现场接线的规程安装回路中的仪
表。
隔爆 / 防火安装中，不得在设备通电的情况下拆卸变送器盖。
过程泄漏可能导致伤亡。
为了避免过程泄漏，请务必使用专门与对应的法兰接头配合实现密封的 O 型圈。
触电可能会导致死亡或严重伤害。
避免接触引线和接线端子。引线上可能存在高压，会导致触电。
导线管 / 电缆入口
除非另外标明，否则变送器外壳中的导线管 / 电缆入口采用
M20 x 1.5 螺纹牙形。在具有多个导线管入口的装置上，所有入口都采用相同的螺纹牙形。在封闭这些入
口时，只能使用具有相容螺纹牙形的管堵、接头、密封接头或导线管。
1
/2—14 NPT 螺纹牙型。标有 “M20” 的入口为
。
目录
系统准备 . . . . . . . . . . . . . 3
安装变送器 . . . . . . . . . . . . 4
设置开关 . . . . . . . . . . . . . 6
接线并上电 . . . . . . . . . . . . 7
2
验证变送器组态 . . . . . . . . . . . . . 8
调校变送器 . . . . . . . . . . . . . . 13
安全仪表系统 . . . . . . . . . . . . . 15
产品认证 . . . . . . . . . . . . . . . 15
2019 年 3 月
快速安装指南
1.0 系统准备
1.1 确认 HART 版本功能
若使用基于 HART 的控制系统或资产管理系统，在安装变送器之前，请确
认该系统的 HART 功能。并非所有系统都能通过 HART 第 7 版协议通讯。此
变送器可组态为使用 HART 第 5 版或第 7 版。
关于如何更改变送器的 HART 版本的说明，请参阅第 13 页。
1.2 确认正确的设备驱动程序
1. 检查在系统中是否已装载了最新的设备驱动程序 （DD/DTM），以确保正
确通讯。
2. 有关最新版 DD，请访问 Emerson.com
3. 选择所需产品，并下载 DD。
a. 有关正确的 DD，请参考表 1。
表 1. 设备版本和文件
识别设备 查找设备驱动程序文件 查看说明
软件
发布日期
2016 年 6 月
1. NAMUR 版本号位于设备的硬件标牌上。上述 xx 表示的等级 3 变化差异表示按 NE53 定义的产品更改较小。兼
容性和功能性得以保留，产品可以互换使用。
2. HART 软件版本可使用支持 HART 的组态工具读取。显示的值是可与 NAMUR 版本对应的最低版本号。
3. 设备驱动程序文件使用设备和 DD 版本命名，例如 （10_01）。 HART 协议用于使旧版的设备驱动程序能够继
续与新 HART 设备通讯。为了使用新功能，必须下载新设备驱动程序。建议下载新设备驱动程序文件，以保
证能够使用全部功能。
4. 可选择的 HART 第 5 和第 7 版，本地操作员界面 (LOI)，换算变量，可组态报警，扩展工程单位。更新的电子
部件硬件设计。本质安全温度分类变更。
NAMUR
硬件版本
1.1.xx 1.0.xx 03
NAMUR 软
1
件版本
(1)
HART 软
件版本
(2)
HART 通用
版本
7 10
5 9
或 FieldCommGroup.org。
(3)
设备版本
手册文档编号 软件的更改
00809-0400-4101 (4)
查看
功能
(4)
3
快速安装指南
A
2.0 安装变送器
无需使用附加的安装支架即可将其直接安装到导压管上，或使用可选的安装
支架将其直接安装到墙壁、面板或两英寸管道上。

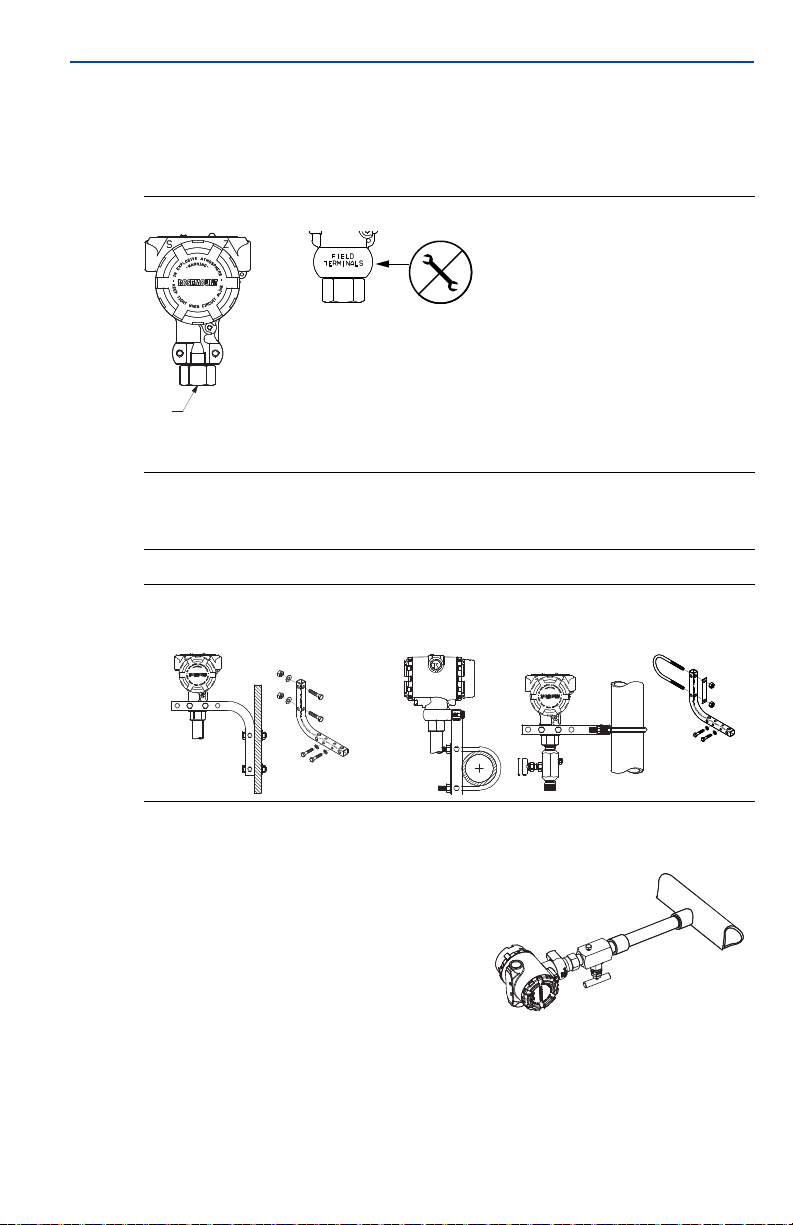

图 1. 变送器直接安装
A. 过程连接件
注
不要直接在电子部件外壳盖上施加扭矩。为了避免损坏，只能在六角形过程连接件上施
加扭矩。
图 2. 面板和管道安装
面板安装 管道安装
2019 年 3 月
2.1 液体流量应用
1. 将分流接头置于管道的侧面。
2. 安装在分流接头的侧面或底部。
3. 安装变送器时应使排液 / 排气阀向上。
4
小心
A
2019 年 3 月
2.2 气体流量应用
1. 将分流接头置于管道的顶部或侧面。
2. 将变送器安装在分流接头的水平位置或
顶部。
2.3 蒸汽流量应用
1. 将分流接头置于管道的侧面。
2. 安装在分流接头的侧面或底部。
3. 向导压管充水。
2.4 外壳的环境密封
在导线管的外螺纹上需要缠螺纹密封 (PTFE) 带或涂螺纹密封胶，以实现不透
水 / 尘导线管密封并达到 NEMA
他防侵入等级，请咨询工厂。
对于 M20 螺纹，安装管堵，使螺纹完全啮合或直到出现机械阻力。
快速安装指南
®
4X 型、 IP66 和 IP68 要求。如果要求达到其
2.5 表压变送器的朝向
直连式表压变送器的低压侧 （参考大气压力）位于外壳之后的变送器颈部。
排气通路在外壳和传感器之间绕变送器回旋 360°。（请参阅图 3。）
变送器在安装时应使排气通道保持通畅，无任何阻碍，阻碍包括但不仅限于油漆、灰尘以及润滑剂，以便排
出污染物。

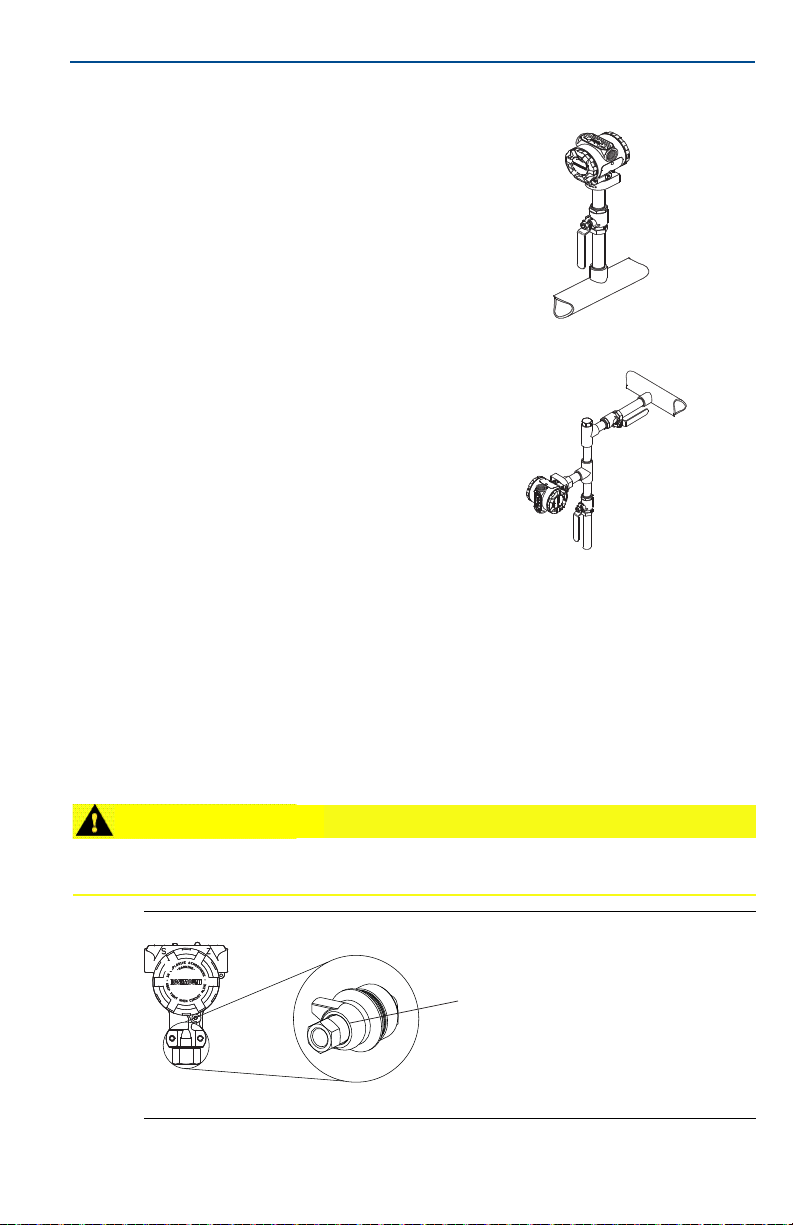

图 3. 表压变送器的低压侧开口
A. 低压侧开口 （参考大气压力）
5
快速安装指南
A
B
3.0 设置开关
在安装前，应按图 4 所示设置报警和安全开关的组态。
报警开关把模拟输出报警设置为高位或低位。默认报警是高位报警。
安全开关允许 () 或阻止 () 变送器的任何组态。安全开关默认为关闭
()。
可通过以下程序更改开关组态：
1. 若变送器已安装，则应固定好回路，并断开电源。
2. 卸下正对现场接线端子一侧的外壳盖。在易爆环境中，当电路带电时，不
要卸下仪表护盖。
3. 使用小螺丝刀把安全和报警开关滑到所需位置。
4. 重新装好变送器护盖。护盖必须完全盖好，才能符合防爆要求。

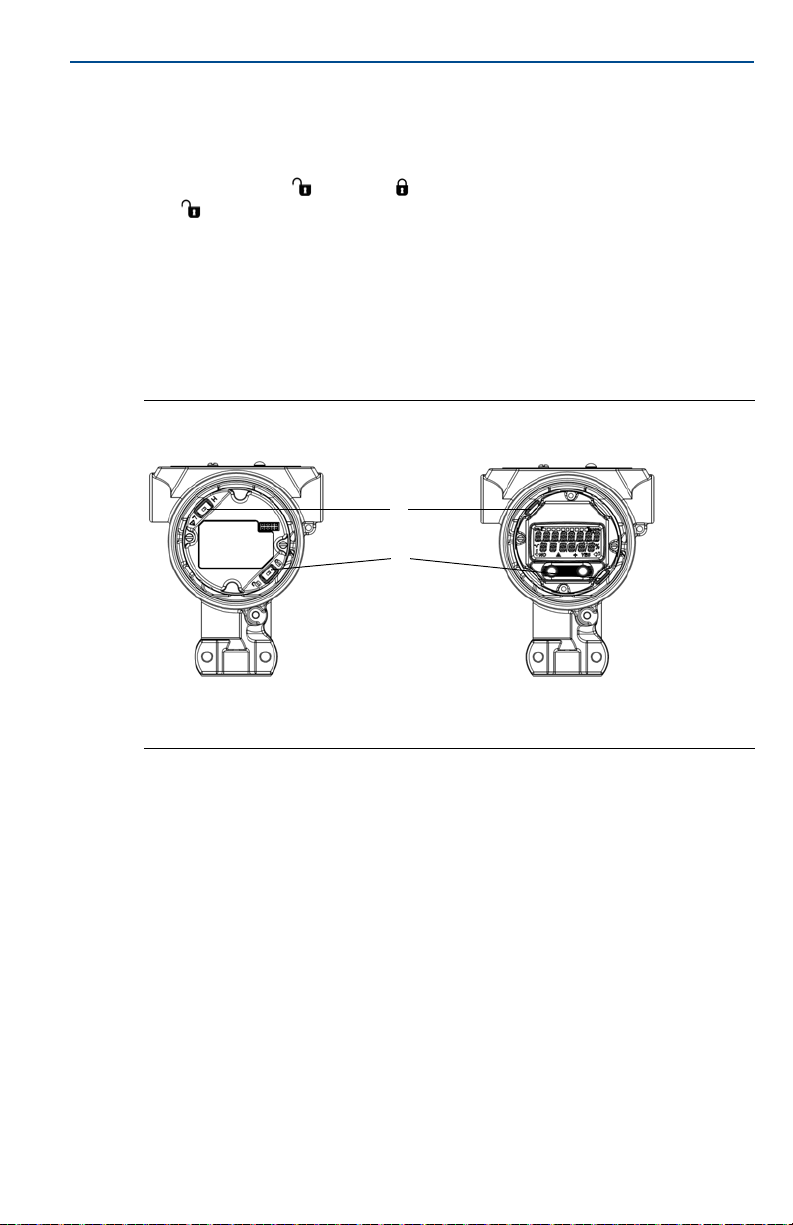

图 4. 变送器电子线路板
不带 LCD 显示屏 带 LOI/LCD 显示屏
2019 年 3 月
A. 报警
B. 安全
6
小心
A
B
现场接线端子
2019 年 3 月
快速安装指南
4.0 接线并上电
应使用屏蔽双绞线以获得最佳效果。使用长度不超过 1,500 m （5,000 ft.）的
24 AWG 或更粗的接线。根据实际情况，可在安装接线时加装滴水圈。布置滴
水圈时，应保证其底部低于电气接口和变送器外壳。

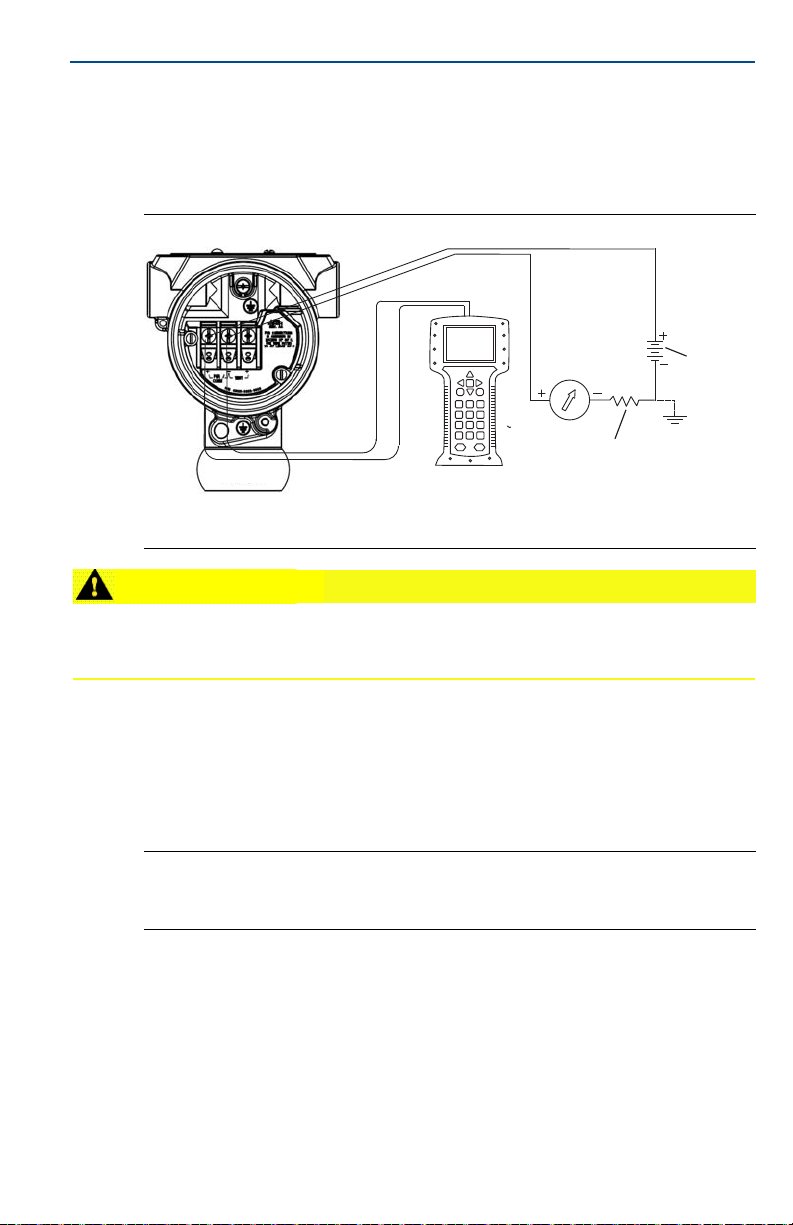

图 5. 变送器接线 (4-20 mA HART)
A. 直流电源
B. R
≥ 250 （仅在 HART 通讯中需要）
L
除非变送器的外壳正确接地，否则安装一体化防雷接线端子不能提供瞬变保护。
走线时不要把信号线与电源线一起布置在导管中或开式电缆桥架上，或者布置在大型电气设备附近。
不要把带电的信号线与测试端子连接。电力可能损坏接线端子中的测试二极管。
通过以下步骤对变送器接线：
1. 拆下现场接线端子一侧的外壳盖。
2. 按图 5 所示连接引线。
3. 拧紧端子螺钉以确保完全接触接线端子螺钉和垫圈。当使用直接接线法
时，顺时针环绕导线以确保拧紧接线端子螺钉时导线在正确的位置。
注
建议不要使用插针或金属套圈接线端子，因为这种连接长期使用或受到震动时很容易松
动。
4. 将外壳接地，以符合当地的接地规定。
5. 确保正确接地。仪表电缆屏蔽层必须：
修剪平整且不接触变送器的电子部件外壳
若电缆通过接线盒走线，则应连接到下一段屏蔽层
在电源端妥善接地
6. 若需要一体化防雷端子，请参阅一体化防雷接线端子的接地获取接地说明。
7. 应塞好并密封未用的电气接口。
8. 重新盖好外壳护盖。
7
快速安装指南
DP
A
B
C
D
E
现场接线端子

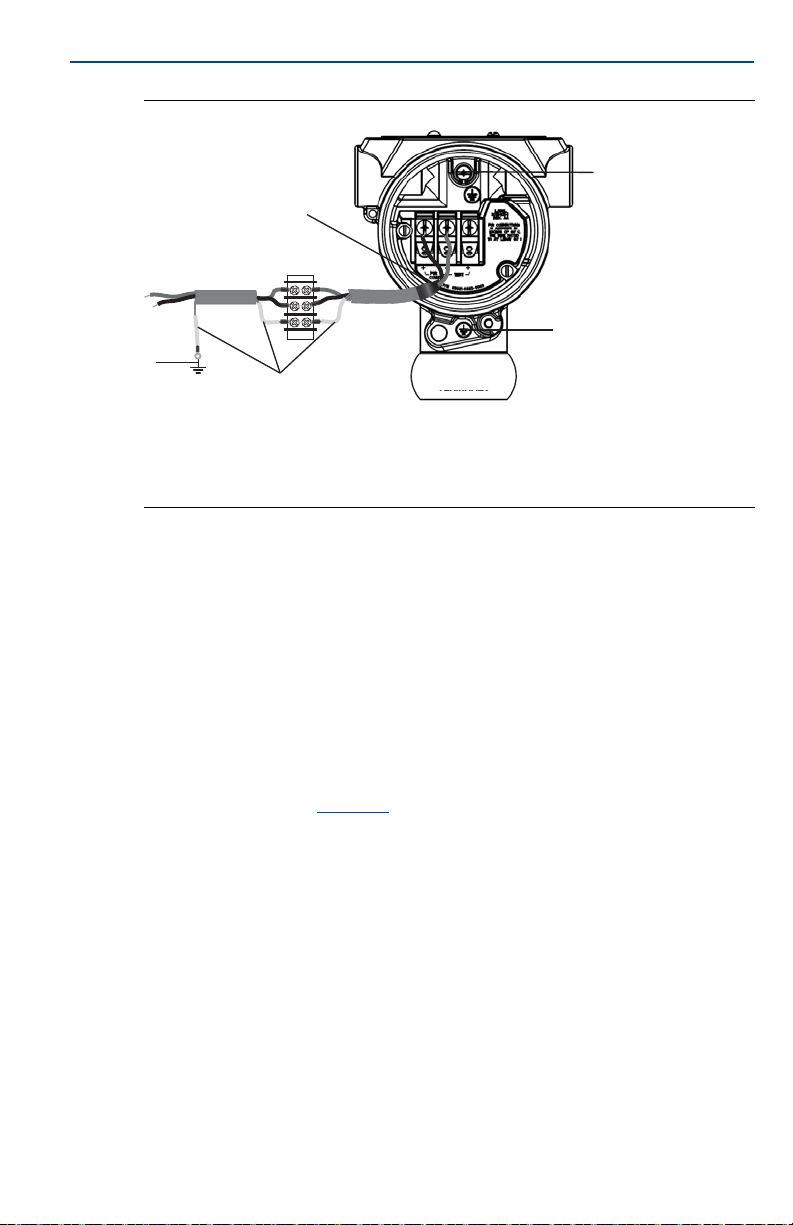

图 6. 接地
2019 年 3 月
A. 修剪屏蔽层并绝缘
B. 绝缘屏蔽层
C. 把信号线屏蔽层引流线端接到地上
4.1 一体化防雷接线端子的接地
在电子部件外壳的外面和端子仓中提供有接地端接装置。在安装一体化防雷
端子时，使用这些接地点。建议使用 18 AWG 或更大规格的接线将外壳接地点
接地 （内部或外部）。
如果变送器当前未连接电源线和通讯线，则参考第 7 页上的 “ 接线并上电 ”。
当变送器正确接线时，可参考图 6 来确定内外瞬变保护接地位置。
5.0 验证变送器组态
使用任何 HART 适用的组态工具或 LOI 验证组态 （选项代码 M4）。此步骤含
有现场手持通讯器和 LOI 的组态说明。有关使用 AMS 设备管理器的组态说明，
请参阅罗斯蒙特 2051 参考手册
。
D. 内部接地位置
E. 外部接地位置
8
2019 年 3 月
5.1 使用现场手持通讯器验证组态
为了验证组态，在现场手持通讯器上必须安装有罗斯蒙特 2051 DD。快捷键序
列根据设备和 DD 版本而变化。按照下面的确定快捷键序列表确定适当的快捷
键序列。
5.2 现场手持通讯器用户界面
确定快捷键序列表
1. 连接现场手持通讯器到罗斯蒙特 2051G。
2. 如果 Home （主页）屏幕符合图 7，请参阅表 2 以获得快捷键序列。
3. 如果 Home （主页）屏幕符合图 8：
a. 执行快捷键序列 1, 7, 2 以确定现场设备版本和 HART 版本。
b. 请根据现场设备版本和 HART 版本参阅表 3 和适当的列以获得快捷键序
列。
注
艾默生建议安装最新 DD，以使用完整功能。请访问 Emerson.com 或
FieldCommGroup.org。
图 7. 传统界面
快速安装指南
图 8. 设备仪表板
9
