关于本指南
本指南为支持 Modbus 协议的罗斯蒙特 8800D 涡街流量计的安装和组态提
供了基本说明。
有关安装和组态说明、诊断、维护、维修和故障排除的更多信息，请参阅
参考手册 00809-0400-4004。
有关危险场所安装，包括防爆、防火或本安型 (I.S.) 安装，请参阅 00825-
VA00-0001 认证文档。
风险说明
本文档中的风险说明基于
危险
如未规避某种危险情形，将造成重伤或死亡。
警告
如未规避某种危险情形，可能造成重伤或死亡。
小心
如未规避某种危险情形，将或可能造成轻伤或中度伤。
ANSI 标准 Z535.6-2011 (R2017)，具体如下。
注意
如未规避某种情形，可能造成数据丢失、财产损失、硬件损坏或软件损
坏。不一定会造成人身伤害。
物理接触
注意
未经授权的人员可能对最终用户的设备造成显著损坏和/或错误组态。应采
取防护措施，避免一切蓄意的或非蓄意的未授权使用。
物理安全是任何安全程序的重要组成部分，也是您系统保护的基础。应限
制物理接触，以便保护用户资产。这适用于厂区内所使用的一切系统。
快速入门指南
3
快速入门指南 2021 年 9 月
1.2
安全信息
警告
爆炸风险。如不遵守这些说明，可能引起爆炸，进而造成死亡或严重人身
伤害。
• 应验证变送器的工作环境是否与相应的危险场所认证一致。
• 在易爆环境中安装本变送器时，请务必遵守适用的当地、国家和国际标
准、规范及规程。请参阅认证文档，了解是否存在与安全安装相关的任
何限制。
• 在电路带电的情况下，不要拆除易爆环境中的变送器盖或热电偶（如
有）。为满足防爆要求，变送器的两个盖子都必须完全盖上。
• 在易爆环境中，在连接手操器之前，应确保回路中的仪器是按照本安或
非易燃现场接线规程安装的。
警告
触电风险。不遵守此说明可能导致死亡或严重人身伤害。不要接触引线和
端子。引线上可能存在高压，会导致触电。
警告
一般风险。不遵守这些说明可能导致死亡或严重人身伤害。
• 此产品用作针对液体、气体或蒸汽应用的流量计。不得用于任何其他用
途。
• 确保仅由具备资质的人员进行安装。
4
支持
Modbus
协议的
Rosemount™ (
罗斯蒙特
) 8800D
涡街流量计
2021 年 9 月 快速入门指南
2
返修政策
退回设备时必须遵循艾默生流程。遵循这些流程可确保符合政府运输机构
的法规要求，同时有助于为艾默生员工提供安全的工作环境。未遵循艾默
生流程将导致您的设备发送遭到拒绝。
快速入门指南
5
快速入门指南 2021 年 9 月
3
艾默生流量 客户服务
电子邮件：
• 全球：flow.support@emerson.com
• 亚太地区：APflow.support@emerson.com
电话：
北美和南美 欧洲和中东 亚太地区
美国
加拿大
墨西哥
阿根廷
巴西
委内瑞拉
800 522 6277
+1 303 527
5200
+41 (0) 41
7686 111
+54 11 4837
7000
+55 15 3413
8000
+58 26 1731
3446
英国
荷兰
法国
德国
意大利
中欧和东欧欧
洲
俄罗斯/独联
体
埃及
阿曼
卡塔尔
科威特
南非
沙特阿拉伯
阿联酋
0870 240
1978
+31 (0) 704
136 666
0800 917 901
0800 182
5347
8008 77334
+41 (0) 41
7686 111
+7 495 995
9559
0800 000
0015
800 70101
431 0044
663 299 01
800 991 390
800 844 9564
800 0444
0684
澳大利亚
新西兰
印度
巴基斯坦
中国
日本
韩国
新加坡
泰国
马来西亚
800 158 727
099 128 804
800 440 1468
888 550 2682
+86 21 2892
9000
+81 3 5769
6803
+82 2 3438
4600
+65 6 777
8211
001 800 441
6426
800 814 008
6
支持
Modbus
协议的
Rosemount™ (
罗斯蒙特
) 8800D
涡街流量计
2021 年 9 月 快速入门指南
4
4.1
4.1.1
4.1.2
4.1.3
安装准备
安装准备
选型
如要确定正确的仪表口径以获得理想的流量计性能，应：
• 确定测量流量限值。
• 确定过程条件，以便确保这些条件在雷诺数和流速的规定要求范围内。
要选择合适的流量计口径，需进行选型计算。这些计算提供压力损失、精
度、最小和最大流量数据，有助于正确选择。Selection and Sizing Tool（选
型工具）中提供了涡街流量计选型软件。Selection and Sizing Tool 可以在
线访问，也可以使用以下链接下载以供离线使用：www.Emerson.com/
FlowSizing。
接液材料的选择
在指定罗斯蒙特 8800D 型时，应确保过程流体与表体的接液材料相容。腐
蚀会缩短表体的使用寿命。详情请参考公认的腐蚀数据源，或与 Emerson
Flow 销售代表联系。
注
如果需要执行精确材料鉴定 (PMI)，请对经机加工的表面进行测试。
朝向
仪表的理想朝向取决于过程流体、环境因素以及附近的其他设备。
竖直安装
竖直（朝上）安装允许过程液体向上流动，通常是首选的安装方式。向上
流动能确保表体始终保持充满状态，并且流体中的固体均匀分布。
在测量气体或蒸汽流量时，仪表可以按竖直朝下安装。对于液流，应尽可
能避免这种应用方式，虽然通过适当的管道设计能够实现这种方式。
快速入门指南
7
快速入门指南 2021 年 9 月
图 4-1: 竖直安装
A B
A.
液流或气流
B.
气流
注
为了确保表体始终处于充满状态，若背压不足，则应避免竖直向下液流。
水平安装
对于水平安装，首选朝向是把电子部件安装在管道的侧面。在液体应用
中，这有助于防止夹带的空气或固体冲击漩涡发生器并干扰脱落频率。在
气体或蒸汽应用中，这有助于防止夹带的液体（例如冷凝物）或固体冲击
漩涡发生器并干扰脱落频率。
图 4-2: 水平安装
B
A
A.
首选安装
B.
可接受安装
8
-
表体安装后电子部件位于管道侧面
-
表体安装后电子部件位于管道上方
支持
Modbus
协议的
Rosemount™ (
罗斯蒙特
) 8800D
涡街流量计
2021 年 9 月 快速入门指南
高温安装
一体电子部件的最高过程温度取决于流量计安装环境的环境温度。电子部
件不得超过 185 °F (85 °C)。
图 4-3 示出了把外壳温度保持在低于 185 °F (85 °C) 所需的环境和过程温度
的组合。

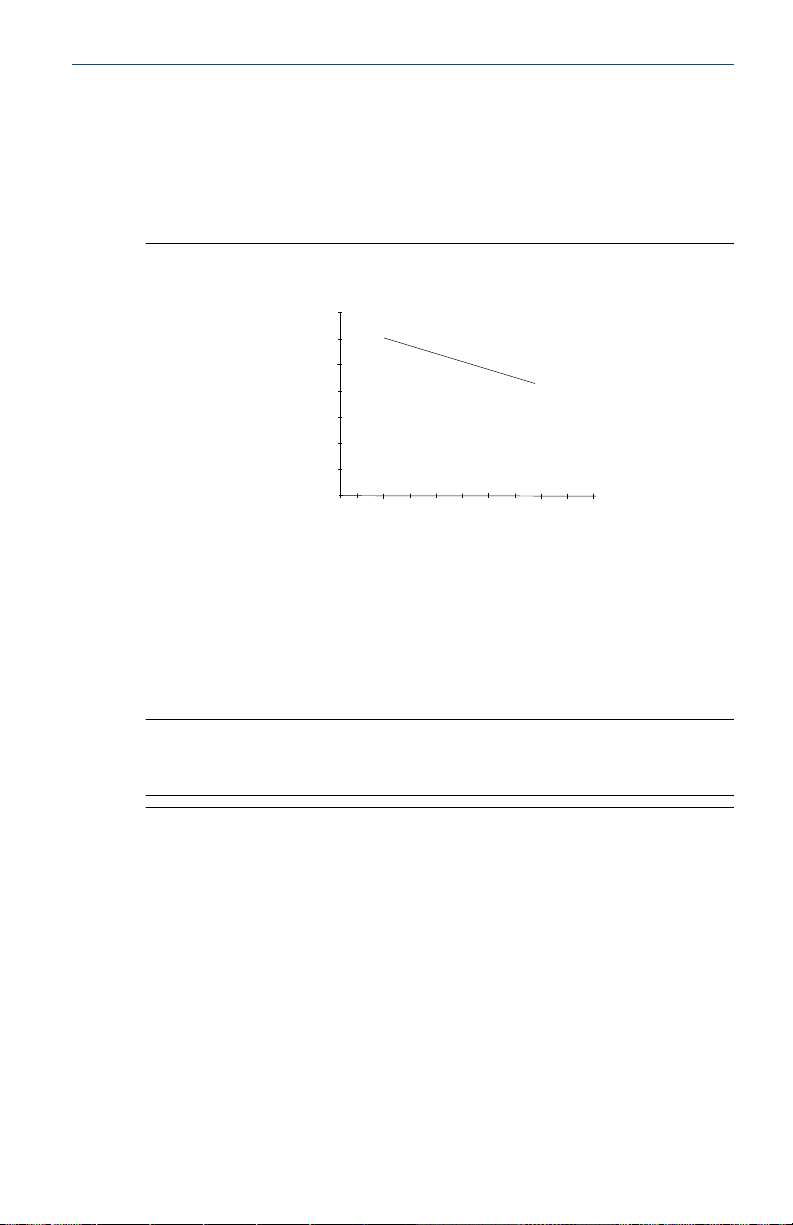

图 4-3: 环境/过程温度限值
200 (93)
180(82)
160 (71)
600 (316)
700 (371)
C
800 (427)
900 (482)
1000 (538)
A
140 (60)
120 (49)
100 (38)
80 (27)
60 (16)
0
100 (38)
200 (93)
300 (149)
400 (204)
500 (260)
B
注
所给出的限值适用于水平管道和垂直流量计位置，其中流量计和管道用 3
英寸（77 毫米）的陶瓷纤维隔热。
流量计本体安装时应使电子装置位于管道侧面或管道之下，如图 4-4 所
示。可能需要在管道周围增加隔热层，使电子部件温度保持低于 185 °F (85
°C)。隔热的特殊考虑请参阅 图 5-2。
快速入门指南
A.
环境温度
B.
过程温度
C. 185 °F (85 °C)
9
°F (°C)
°F (°C)
外壳温度限值。
快速入门指南 2021 年 9 月
图 4-4: 高温安装的例子
B
A
A.
首选安装
B.
可接受的安装
-
表体安装后电子部件位于管道侧面。
-
表体安装后电子部件位于管道下方
4.1.4
位置
危险区域
变送器具有适合于本安和非易燃工作环境的防爆外壳和电路。各变送器清
晰标记有表明其认证信息的标牌。有关危险场所安装，包括防爆、防火或
本安型 (I.S.) 安装，请参阅艾默生 8800 认证文档 00825-VA00-0001。
环境注意事项
应避免过热和过高震动，以最大限度地延长流量计的使用寿命。典型的问
题包括：配有一体式安装的电子部件的高震动管线、在温暖气候中安装在
阳光直晒的位置、以及在寒冷气候中安装在户外位置。
虽然信号调整功能可提高抵抗高噪音的能力，但某些环境更合适。应避免
把流量计或其接线布置在产生高强度电磁场和静电场的设备附近。这种设
备包括电焊设备、大型电动机和变压器、以及通信发射机。
上游和下游管道
仪表安装时，上游直管段的最小长度应为十倍管径（D），下游直管段的最
小长度应为五倍管径（D）。
为了达到参考精度，上游直管段需要达到 35D（35 倍管径），下游直管段
需要达到 5D（5 倍管径）。当上游直管长度在 10D 和 35D 之间时，K 系数
的值最多会上移 0.5%。有关可选的 K 系数修正，请参阅
街流量计安装影响技术数据表
。
罗斯蒙特
蒸汽管道
对于蒸汽应用，应避免诸如下图所示的安装方式。这种方式会造成冷凝液
积聚，从而在起动时可能导致水锤状况。水锤作用的大力可能使传感机构
承受过大应力，致使传感器永久损坏。
™
8800
涡
10
支持
Modbus
协议的
Rosemount™ (
罗斯蒙特
) 8800D
涡街流量计
2021 年 9 月 快速入门指南

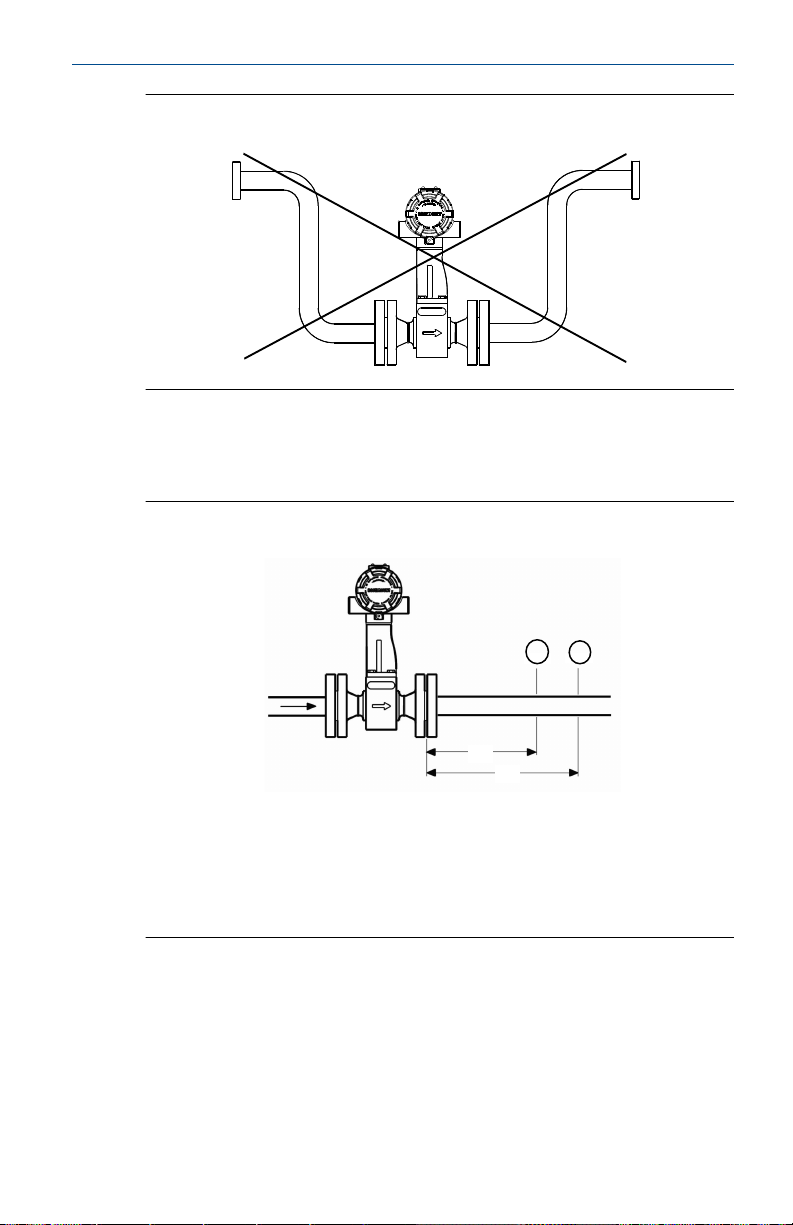

图 4-5: 不正确的蒸汽管道
压力和温度变送器位置
当把压力和温度变送器与涡街流量计结合使用以实现质量流量补偿时，应
把变送器安装在涡街流量计的下游位置。
图 4-6: 压力和温度变送器位置
4.1.5
4.2
快速入门指南
电源
变送器需要 10 至 30 VDC 电源。最大功耗为 0.4 W。
调试
为了正确组态和操作，在将仪表投入工作之前，应调试仪表。台架调试可
检查硬件设置，测试流量计的电子部件，验证流量计组态数据，以及检查
C
A
B
D
A.
压力变送器
B.
四倍直径下游直管
C.
温度变送器
D.
六倍直径下游直管
11
快速入门指南 2021 年 9 月
输出变量。在转入安装环境之前，可纠正相关问题，或者更改组态设置。
进行台架调试时，应按照设备说明将组态设备连接到信号回路。
4.2.1
报警和安全跳线组态
变送器上的两条跳线规定了报警和安全模式。在调试阶段设置这些跳线可
以避免电子部件暴露在工厂环境中。这两条跳线可位于电子部件电路板堆
栈或 LCD 显示屏上。
报警当变送器被组态用于 Modbus 网络时，需要将 HART 地址设置为
1，而在这种设置下，报警的跳线设置不会产生任何效果。
安全可以使用安全锁定跳线来保护组态数据。当安全锁定跳线处于 ON
位置时，在电子部件上尝试的任何组态更改都会被拒绝。虽然仍可
访问和检查任何工作参数并在可用参数之间翻看，但是不允许进行
任何更改。工厂根据“组态数据表”（如适用）设置跳线，或者默认
设置为 OFF。
注
若需要常常更改组态变量，则把安全锁定跳线置于 OFF 位置可能有
用，能够避免流量计的电子部件暴露在工厂环境中。
如要够到跳线，请拆除接线端子对面的变送器电子部件外壳或 LCD 盖（如
有），请参阅 图 4-7 和 图 4-8。

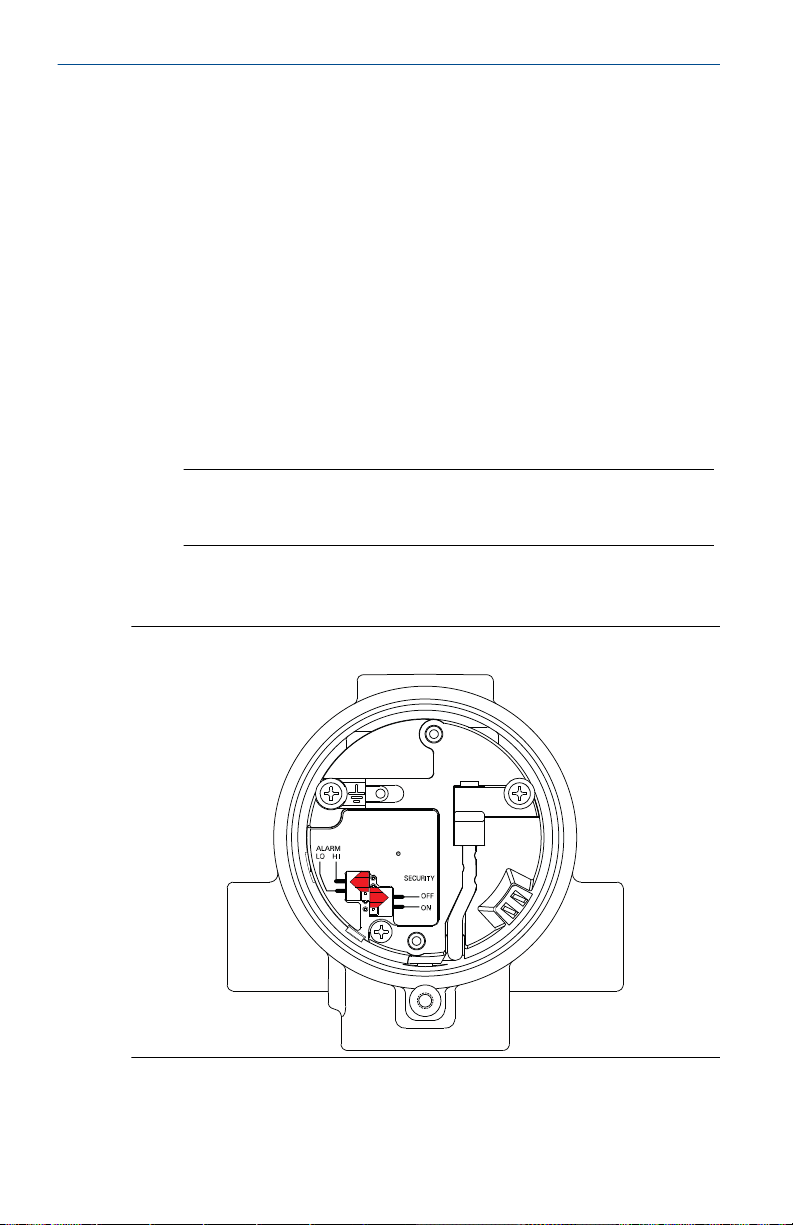

图 4-7: 报警和安全跳线（无 LCD 选项）
12
支持
VORTEX
Modbus
4-20mA
HART
协议的
TEST FREQ
TP1
Rosemount™ (
IN
罗斯蒙特
) 8800D
涡街流量计
