Emerson™ Plantweb™ Insight
参考手册
00809-0106-4541, DB 版
2018 年 10 月
参考手册
00809-0106-4541, DB 版
目录
1 第 1 节 : 引言
2 第 2 节 : 安装
目录
2018 年 10 月
1.1 本手册使用说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
1.1.1 安装和启动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
1.1.2 自定义系统设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
1.1.3 应用程序组态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
1.2 产品回收利用 / 处置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2.1 安全信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.2 系统要求. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.2.1 主机操作系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.2.2 访客操作系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.2.3 应用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.2.4 其他要求 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.2.5 网关兼容性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.2.6 设备兼容性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.3 安装程序. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.4 启动应用程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3 第 3 节 : 组态
3.1 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.2 安全信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.3 自定义系统设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.3.1 用户 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.3.2 数据源组态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.3.3 以太网组态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.3.4 平台设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3.4 应用程序安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3.5 应用程序组态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3.5.1 全局设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3.5.2 添加资产 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3.5.3 编辑资产 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
目录
3.6 版本升级. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3.6.1 虚拟机升级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3.6.2 应用程序升级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
i
目录
2018 年 10 月
参考手册
00809-0106-4541, DB 版
3.6.3 平台更新 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3.7 Modbus TCP 映射 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
A 附录 A: 高级设置
A.1 网络连接设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
B 附录 B: 疏水阀组态和信息
B.1 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
B.2 全局设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
B.3 添加资产. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
B.4 计算字段. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
B.4.1 疏水器状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
B.4.2 能源成本损失 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
B.4.3 排放损失 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
B.4.4 设备状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
B.5 Modbus TCP 映射 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
C 附录 C: 泵应用程序组态和信息
C.1 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
C.2 全局设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
C.2.1 整体健康指数目标 . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
C.2.2 报警权重 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
C.3 组态资产. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
C.3.1 获取基线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
C.3.2 编辑报警 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
C.4 计算字段. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
C.4.1 测量点阈值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
C.4.2 振动和 PeakVue 升高 . . . . . . . . . . . . . . . . . . . . . . . . . . 28
C.4.3 气蚀检测 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
C.4.4 泵健康指数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
C.4.5 泵状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
C.5 Modbus TCP 映射 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
D 附录 D: 热交换器应用程序组态和信息
D.1 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
D.2 全局设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
D.2.1 能量损失目标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
D.2.2 报警权重 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
ii
目录
参考手册
00809-0106-4541, DB 版
E 附录 E: 无线压力表应用程序组态和信息
目录
2018 年 10 月
D.3 组态资产. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
D.3.1 获取基线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
D.3.2 编辑报警 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
D.4 计算字段. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
D.4.1 测量点阈值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
D.4.2 热负荷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
D.4.3 热交换器系数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
D.4.4 结垢系数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
D.4.5 能量成本损失 / 老化成本 . . . . . . . . . . . . . . . . . . . . . . . . 34
D.4.6 需要清洁指示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
D.4.7 热交换器健康指数 . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
D.4.8 热交换器状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
D.5 Modbus TCP 映射 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
E.1 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
E.2 添加设备. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
E.3 计算字段. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
E.3.1 压力状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
F 附录 F: 气冷热交换器应用程序组态和信息
F.1 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
F.2 全局设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
F.2.1 整体健康指数目标 . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
F.2.2 报警权重 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
F.3 组态资产. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
F.3.1 获取基线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
F.3.2 编辑报警 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
F.4 计算字段. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
F.4.1 测量点阈值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
F.4.2 风扇换向建议 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
F.4.3 停止风扇运行建议 . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
F.4.4 检测到结垢 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
目录
F.4.5 过度冷却 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
F.4.6 百叶缺陷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
iii
目录
2018 年 10 月
参考手册
00809-0106-4541, DB 版
F.4.7 间距缺陷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
F.4.8 气冷热交换器健康指数 . . . . . . . . . . . . . . . . . . . . . . . . . 43
F.4.9 气冷热交换器状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
F.5 Modbus TCP 映射 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
G 附录 G: 压力释放设备 (PRD) 应用程序组态和信息
G.1 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
G.2 全局设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
G.3 添加资产. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
G.3.1 添加资产 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
G.4 基线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
G.4.1 获取基线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
G.4.2 选择最短事件持续时间 . . . . . . . . . . . . . . . . . . . . . . . . . 47
G.5 计算字段. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
G.5.1 PRD 状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
G.5.2 排放损失 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
G.5.3 生产成本损失 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
G.5.4 设备状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
G.5.5 Modbus TCP 映射 . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
H 附录 H: 网络管理应用程序组态和信息
H.1 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
H.2 全局设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
H.2.1 报警权重 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
H.3 计算字段. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
H.3.1 网络状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
H.3.2 设备状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
H.4 网络负荷指数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
H.4.1 网关最佳实践 （详细信息页面）. . . . . . . . . . . . . . . . . . . . . 52
H.4.2 网络图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
I 附录 I: 电源模块管理应用程序组态和信息
I.1 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
I.2 全局设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
I.2.1 估计剩余寿命 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
I.2.2 估计总使用寿命 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
I.3 添加电源模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
I.3.1 添加电源模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
iv
目录
参考手册
00809-0106-4541, DB 版
第 1 节引言
1.1 本手册使用说明
本文档适合系统管理员使用，将提供关于如何设置 Emerson™ Plantweb™ Insight 的详细信息。如需关
于特定应用程序的更多细节和组态信息，请参阅相应的附录部分。
建议管理员按所述的顺序完成所有步骤。这些步骤的概要如下：
1.1.1 安装和启动
1. 确保系统满足最低要求。
2. 安装 Plantweb Insight 虚拟机。
3. 从可支持的 Web 浏览器启动 Plantweb Insight Web 界面。
详情请参阅第 2 节：安装。
引言
2018 年 10 月
1.1.2 自定义系统设置
1. 设置用户以进行访问。
2. 连接到艾默生无线网关和其他数据系统。
3. 备份和恢复系统以避免设置丢失。
详情请参阅第 3 节：组态。
1.1.3 应用程序组态
1. 组态应用程序特定的全局设置。
2. 通过资产管理功能添加、编辑或删除资产。
详情请参阅第 3 节：组态。
1.2 产品回收利用 / 处置
对于设备及包装，应当考虑回收利用，并根据地方及国家法律 / 法规进行处置。
引言
1
引言
2018 年 10 月
参考手册
00809-0106-4541, DB 版
2
引言
参考手册
00809-0106-4541, DB 版
第 2 节安装
安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 3 页
系统要求 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 3 页
安装程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 4 页
启动应用程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 6 页
2.1 安全信息
执行操作时，为确保人身安全，请特别注意本节中的步骤和说明。可能引起潜在安全问题的信息用警
告符号 () 表示。执行带有该符号的操作前，请参阅以下安全信息。
2.2 系统要求
安装
2018 年 10 月
Emerson™ Plantweb™ Insight 可安装在网络服务器上或 PC/ 笔记本电脑上。两种安装方案的要求和安
装步骤相同。网络连接设置可能受到机构政策制约，这些将在附录 A：高级设置中讨论。任何相关的
网关都必须能够在网络上访问。
开始之前，验证您的系统符合最低要求。
2.2.1 主机操作系统
虚拟化软件
VMware Workstation Pro
VMware vSphere
或
如果您在使用其他的虚拟化软件 (Microsoft
®
5.5 或更高版本 （您可在此处查看要求）
2.2.2 访客操作系统
处理器 = 2
内存 = 至少 1 GB RAM
硬盘驱动器 = 20 GB 可用空间
™
10 或更高版本 （您可在此处查看要求）
®
Hyper-V)，请联系 Rosemount™ 支持人员
安装
3
安装
2018 年 10 月
2.2.3 应用
浏览器 （支持最新版本）
®
™
浏览器
®
Chrome
Mozilla Firefox
Safari
Microsoft Windows™ Edge
Microsoft Internet Explorer
2.2.4 其他要求
安装时需要使用 DVD 驱动器。需要使用 DHCP 服务器分配有效的 IP 地址。连接到 Plantweb Insight Web
界面之后，即可组态静态 IP 地址。
2.2.5 网关兼容性
Plantweb Insight 与固件版本为 4.6.59 或更高的艾默生无线 1410/1420 网关兼容。
参考手册
00809-0106-4541, DB 版
™
2.2.6 设备兼容性
艾默生设备必须采用经过艾默生优化的阵发组态。如果没有为设备设置此组态，请使用设备组态工具
进行更改。
不具备此功能的设备必须处于下面这两种组态模式之一，才能与 Plantweb Insight 兼容：
命令 9 和命令 48
命令 3 和命令 48
2.3 安装程序
提供两张 DVD 用于完成安装。
1. 退出 / 关闭所有程序，包括在后台运行的任何程序。
2. 将第 1 张光盘插入 DVD 驱动器中。
3. 打开 app-srv-vm.ova 文件。此文件将提示 VMware 打开 Import Virtual Machine （导入虚拟机）弹出
窗口。
注
此文件的名称可能会根据版本和类型变化。
4
安装
参考手册
00809-0106-4541, DB 版
4. 命名并保存新虚拟机，然后选择 Import （导入）。

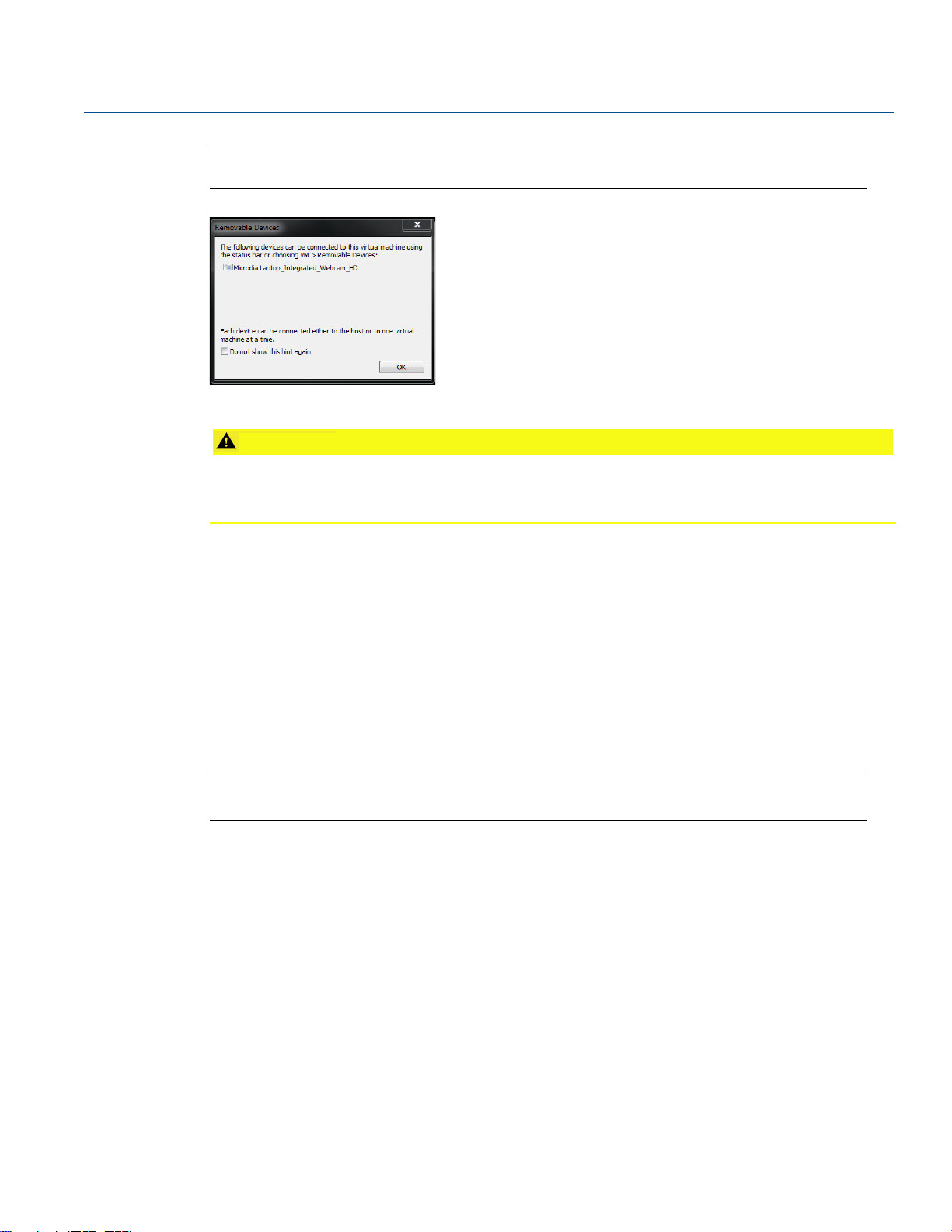

5. （如果出现下面的消息，）选择 Retry （重试）。
安装
2018 年 10 月
6. 等待加载虚拟机。
7. 加载流程完成后，立即选择 Power on this virtual machine （打开此虚拟机）。
8. 在命令窗口中找到 IP 地址。
注
此 IP 地址将根据安装而变化。此处显示的内容将不是您的 IP 地址。 将需要使用 DHCP 服务器分配
IP 地址。如果没有 DHCP 服务器可用，请联系罗斯蒙特支持人员 （末页中提供了联系信息）。
安装
注
无需使用虚拟机登录和密码，因此未提供这些信息。
5
安装
小心
2018 年 10 月
参考手册
00809-0106-4541, DB 版
注
在安装流程中，可能会弹出关于功能的消息；选择 OK （确定）。
除了上面介绍的设置之外，最终用户不应更改任何其他设置。如果改动，可能会影响
Plantweb Insight 的性能和功能。
2.4 启动应用程序
Plantweb Insight Web 界面可以从系统要求中列出的任何支持的 Web 浏览器开始启动 。
1. 打开支持的 Web 浏览器。
2. 使用 “https://” 开头，输入在安装程序的第 8 步中获得的 IP 地址。
3. 使用下面的凭据登录：
– 电子邮件：admin@emerson.com
– 密码：Default.1234
注
电子邮件和密码都区分大小写。
4. 出现提示时更改密码 （下面列出了默认设置，但是可以在 System Settings [ 系统设置 ] 中更改）。
– 最小长度：12
– 小写字母最小数量：1
– 大写字母最小数量：1
– 数字最小数量：1
5. 使用更新后的凭据登录。
6
安装
参考手册
00809-0106-4541, DB 版
第 3 节组态
概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .第 7 页
安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .第 7 页
自定义系统设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .第 7 页
应用程序组态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .第 11 页
3.1 概述
本节包含自定义系统设置和组态 Emerson™ Plantweb™ Insight 的信息。
3.2 安全信息
执行操作时，为确保人身安全，请特别注意本节中的步骤和说明。可能引起潜在安全问题的信息用警
告符号 () 表示。执行带有该符号的操作前，请参阅以下安全信息。
组态
2018 年 10 月
3.3 自定义系统设置
在启动 Plantweb Insight 的过程中，应当组态系统设置。
3.3.1 用户
用户帐户
添加用户
1. 导航到 System Settings > Users > User Accounts （系统设置 > 用户 > 用户帐户），然后选择 Add User
Account （添加用户帐户）按钮。
2. 输入用户的 Email （电子邮件）、 Role （角色）和 Password （密码），然后选择 Save （保存）。
表 3-1. 角色和权限
用户角色 权限
管理员 读写
用户 读
编辑用户
1. 导航到 System Settings > Users （系统设置 > 用户）。
组态
2. 选择要编辑的用户旁边的 按钮。
注
如果用户被禁用，您可以在模态窗口中启用该用户。
7
组态
2018 年 10 月
3. 更新信息并选择 Save （保存）。
注
通过选择 Delete this account （删除此帐户）框，可以删除用户。
密码选项
密码要求和设置可在 Password Option （密码选项）页面中确定。这些设置包括密码限制和要求 （例
如，大写字母、小写字母、数字、符号）、会话闲置超时和帐户锁定细节。
更改密码
登录密码可在 Change Password （更改密码）页面中更改。
3.3.2 数据源组态
网关连接
添加网关
参考手册
00809-0106-4541, DB 版
1. 导航到 System Settings > Gateway Connection （系统设置 > 网关连接）。
2. 选择 Add Gateway （添加网关）按钮。
3. 输入 IP Address （IP 地址）、 Port （端口）和 Description （描述），然后选择 Save （保存）。
注
HART-IP™ 端口 5094。确保网关中同时启用了 HART-IP TCP 和 HART-IP UDP。
编辑网关
1. 导航到 System Settings > Gateway Connection （系统设置 > 网关连接）。
2. 选择要编辑的用户旁边的 按钮。
3. 更新信息并选择 Save （保存）。
删除网关
1. 选中要删除的网关旁边的复选框。
2. 选择红色的 Delete Selected （删除所选）按钮。
OPC UA® 服务器连接
添加 OPC UA 服务器
1. 导航到 System Settings > Data Source Config > OPC UA Servers （系统设置 > 数据源组态 > OPC UA 服务
器）。
2. 选择 Add OPC UA Server （添加 OPC UA 服务器）按钮。
3. 输入 IP Address （IP 地址）、 Port （端口）、 Tag （位号）和 Description （描述），然后选择 Save
（保存）。
8
组态
参考手册
小心
00809-0106-4541, DB 版
注
Plantweb Insight 中指定的 OPC UA 端口是 4880 （必须为 OPC UA 服务器设置此端口）。 Plantweb
Insight 使用 opc.tcp:// 连接到 OPC UA 服务器。 Tag （位号）和 Description （描述）仅用于说明。
IP 地址字段仅接受 IP 地址，不接受完整 URL （其格式为 opc.tcp://）。 OPC UA 服务器必须组态为安全
组态 “none” （无）和 “allow anonymous login” （允许匿名登录）。
编辑 OPC UA 服务器
1. 导航到 System Settings > Data Source Config > OPC UA Servers （系统设置 > 数据源组态 > OPC UA
服务器）。
2. 选择要编辑的服务器旁边的 按钮。
3. 更新信息并选择 Save （保存）。
删除 OPC UA 服务器
1. 选中要删除的服务器旁边的复选框。
2. 选择红色的 Delete Selected （删除所选）按钮。
组态
2018 年 10 月
3.3.3 以太网组态
在对 IP 网络设置进行更改时，应加小心。如果它们由于组态不当而丢失，则可能难以登录应用程
序。请与网络管理员联系，以了解应使用的正确 IP 网络设置。
更改 IP 网络设置：
1. 导航到 System Settings > Platform Settings > Ethernet Communication （系统设置 > 平台设置 > 以太网
通讯）。
2. 选择 Static IP Address （静态 IP 地址）。
3. 输入以下信息：
Hostname （主机名）
IP Address （IP 地址）
Netmask （网络掩码）
Gateway （网关）
组态
9
组态
2018 年 10 月
参考手册
00809-0106-4541, DB 版
4. 选择 Save （保存）。
3.3.4 平台设置
Plantweb Insight 具有系统备份和恢复功能，可保存用户组态的所有数据。在安装和组态过程中，最
好定期进行系统备份。
保存系统备份
1. 导航到 System Settings > Platform Settings > Backup and Restore （系统设置 > 平台设置 > 备份和恢
复）。
2. 创建 Passphrase （密码短语），并选择 Save Backup （保存备份）。
注
将系统恢复为这些设置时需要提供密码短语。
恢复系统
1. 导航到 System Settings > Platform Settings > Backup and Restore （系统设置 > 平台设置 > 备份和恢
复）。
2. 输入系统备份密码短语。
3. 浏览到备份文件，选择 Install （安装）按钮。
10
组态
参考手册
00809-0106-4541, DB 版
3.4 应用程序安装
1. 将第 2 张光盘插入 DVD 驱动器中。
2. 在 Web 界面中，导航到 System Settings > Platform Settings > Manage Applications （系统设置 > 平台
设置 > 管理应用程序）。
3. 在 Install App （安装应用程序）部分中，选择 Browse （浏览）按钮。
4. 导航到 Disk 2 （第 2 张光盘）并选择相应的 .app 文件，然后选择 Open （打开）。
组态
2018 年 10 月
5. 选择 Install （安装）。
6. 此时会出现一个操作提示 - 如果这是要安装的最后一个应用程序，请选择 Restart Server （重新启
动服务器）。否则，选择 Resume （继续）并对后续的应用程序重复第 3-5 步。
7. 导航到 Home （主页），此时会显示已安装的应用程序。
3.5 应用程序组态
对于一些特定的 Plantweb Insight 应用程序，有一些相同的组态步骤。下面进行简要讨论。更多关于
组态的信息可在特定附录中找到。
注
下面介绍的所有组态只适用于 Plantweb Insight。更改将不会传播到网关或设备。
3.5.1 全局设置
每个应用程序都包含特定的全局设置，应在进行任何资产组态之前设置。全局设置适用于所有资产。
这些设置可包括输入所用的单位 （例如，入口压力单位）、计算所用的单位 （例如，货币）或在仪
表板上追踪的关键性能指标 （例如，整体健康指数）。
3.5.2 添加资产
组态
添加资产的方法有两种。选项在下面讨论。设备的组态在添加资产的过程中进行。
添加资产
使用这种方法添加单个资产。
1. 导航到 Asset Summary （资产摘要）选项卡，然后选择 Add an Asset （添加资产）按钮。
2. 在 New Asset （新资产）模态窗口中填充所有信息，然后选择 Save （保存）（字段描述可在附录
中找到）。
11
组态
2018 年 10 月
参考手册
00809-0106-4541, DB 版
添加测量点
来自艾默生无线网关的无线设备
通过下拉列表或使用搜索功能可以添加无线设备，具体情况取决于应用。
1. 对于需要特定设备的应用 （疏水器应用），可以通过下拉列表选择相应的设备以添加设备。下拉
列表中包含所有具有相关设备类型的设备。
2. 对于需要执行一般测量 （压力、温度、流量等）的应用，可以通过以下步骤添加无线设备。
选择来源：HART-IP
开始键入设备位号。键入几个字符之后，会出现下拉列表显示所找到的设备。选择相关的设备。
选择相关的变量 （例如 PV）。
OPC-UA 位号
可以为某些测量点设置 OPC-UA 位号。
1. 选择来源：OPC-UA
2. 选择相关的 OPC-UA 服务器。
3. 键入到相关测量点的完整路径
（例如：Objects/Devices/OPC_Server1/3051S/PV）。
使用正斜杠 “/” 作为路径分隔符
完整的路径区分大小写
12
组态
参考手册
00809-0106-4541, DB 版
手动输入
对于测量点，应当尽量避免手动输入。只有当已知存在稳定的条件 （电机转速）时，才应考虑进行
手动输入。
1. 选择来源：手动
2. 键入手动值
3. 选择相关的单位
注
可能需要一段时间才会开始处理计算，具体情况取决于应用。特定应用程序需要获取基线。此流程在
附录中介绍。
组态
2018 年 10 月
导入资产组态
使用这种方法同时添加 / 编辑多个资产。
1. 导航到 Asset Summary （资产摘要）选项卡，选择 Import Asset Config （导入资产组态）按钮。
2. 选择 Download asset configuration （下载资产组态），并下载 csv 文件。
注
如果未组态资产，选择 Empty File （空文件）框。
3. 填充 csv 文件，并保存文件。
注
数据字段有严格的输入要求；可以在导入规格文件中找到这些要求。
组态设备
为了组态设备，请使用下面的指南。
用于来自 WirelessHART
条目位号 说明 数据类型 值 示例
XXXX_source
XXXX_tag
®
网关的 HART-IP™：
数据源 字符串
设备位号 字符串 字符串
HART-IP HART-IP
3051S
组态
XXXX_value
设备参数 字符串
•PV
•SV
•TV
•QV
PV
13
组态
2018 年 10 月
参考手册
00809-0106-4541, DB 版
用于 OPC UA 数据点：
条目位号 说明 数据类型 值 示例
XXXX_source
XXXX_tag
用于手动数据输入：
条目位号 说明 数据类型 值 示例
XXXX_source
XXXX_tag
4. 通过 Import Asset Config （导入资产组态）模态窗口浏览并上传 csv 文件，然后选择 Save （保
存）。
5. 验证已成功下载的所有资产。
6. 如果资产下载失败，检查以确认所有字段填充正确，并重新下载。
数据源 字符串
设备位号 字符串 字符串
数据源 字符串 手动 手动
参数值 浮点 任何值
OPC UA OPC UA
3051S.PV
100.00
3.5.3 编辑资产
编辑资产的方法有两种。选项在下面讨论。
编辑单个资产
1. 导航到 Asset Summary （资产摘要）选项卡。
2. 选择要编辑的 Asset （资产）。 Details modal （详细信息模态）窗口将会弹出，显示所有可编辑的
字段。
3. 完成后选择 Save （保存）。
注
通过选择 Delete Asset （删除资产）按钮，可以删除资产。
导入资产组态
1. 导航到 Asset Summary （资产摘要）选项卡，选择 Import Asset Config （导入资产组态）按钮。
2. 选择 Download asset configuration （下载资产组态），并下载 csv 文件。
3. 编辑 csv 文件，并保存文件。
14
注
数据字段有严格的输入要求；这些信息可在相应的手册补充信息中找到。
4. 通过 Import Asset Config （导入资产组态）模态窗口浏览并上传 csv 文件，然后选择 Save （保存）。
5. 验证已成功下载的所有资产。
6. 如果资产下载失败，检查以确认所有字段填充正确，并重新下载。
组态
Loading...
