Rosemount™ CX1100
挿入式酸素分析計
クイックスタートガイド
00825-0104-4110, Rev AB
2020 年 4 月
クイックスタートガイド 2020 年 4 月
重要な指示事項
Emerson は、多くの国内外の規格を満たすよう製品を設計、製造、試験しています。 これらの装置
は最新技術を駆使した製品であるため、通常の仕様範囲内で継続的に動作させるためには、適切に
設置、使用、メンテナンスを行う必要があります。 Emerson の Rosemount™ 製品を設置、使用、メ
ンテナンスする際には、以下の指示を遵守し、安全プログラムに組み込む必要があります。 適切な
指示に従わなかった場合、人命の損失、怪我、物的損害、本機の損傷、および保証の無効化のいず
れかが発生することがあります。
• 製品の設置、操作、メンテナンスを行う前に、すべての説明書をお読みください。
• 説明に理解できない点がある場合は、Emerson の担当者に連絡して説明を受けてください。
• 製品に記載および同梱されているすべての警告、注意、説明書に従ってください。
• 正しい性能を保証するため、有資格者によって製品の設置、操作、更新、プログラム、メンテ
ナンスを行ってください。
• 修理には、工場出荷時に文書化された部品のみを使用してください。改ざん、不正な代用品な
いしは部品を使用すると、製品の性能に影響が出たり、工程に安全でない操作が発生すること
があります。
• 適切なクイックスタートガイドの設置説明書に記載されているように、また、適用可能な地域
および国の規則に基づいて装置を設置してください。すべての製品を適切な電気および圧力
源に接続してください。
警告
感電の危険性
カバーやアース線を設置しない場合、重傷または死亡に至る可能性があります。
メンテナンス作業を行う前に、主電源のコードを別の電源から外してください。
ケースが開いた状態で伝送器を操作したり、通電したりしないでください！
このボックスに接続されている配線には、少なくとも 240 Vac と 14 ゲージの定格が必要です。
金属以外のケーブルストレインリリーフでは、コンジット接続間の接地はできません！接地タ
イプのブッシングやジャンパー線を使用してください。
未使用のケーブルコンジットエントリを不燃性の筐体に密封し、伝送器の筐体が人的安全およ
び環境保護要件に準拠し、完全なものとなるようにします。未使用のコンジット開口部をタイ
プ 4X または IP66 コンジットプラグで密封して、伝送器の筐体の進入保護定格（タイプ 4X）を
維持します。
フロントパネルが所定の位置に固定されている状態以外では操作しないでください。
安全性と性能確保のため、3 線式電源を介してシステムを接続し、適切に接地してください。
オペレータの責任で適切に使用し、設定してください。
すべての保護装置カバーと安全アース線は、装置設置後に取り付けてください。
感電防止のため、伝送器にローカル設置接続を行ってください。接地導体は、遊離気中の銅導
体の場合は 16 AWG 以上、または密閉された銅導体の場合は 12 AWG 以上である必要がありま
す。
接続を外して電気を遮断してから、電源に接続してください。
接続を外して電気を遮断してから、電気部品の作業を行ってください。電圧は最大 240 Vac で
す。装置に電源投入する前に、プローブ接続の接地の信頼性と連続性を確認してください。
IEC 61010-1 （EC 要件）の安全要件を満たし、装置が安全に動作するよう、故障時にすべての
通電導体を遮断する回路遮断器（最大 10 A）を介して主電源に接続するようにしてください。
回路遮断器には、機械的に作動する絶縁スイッチも含まれている必要があります。そうでない
場合は、近隣の装置からの供電を遮断する別の手段を講じてください。回路遮断器やスイッチ
は、IEC 60947 などの認められた規格に準拠している必要があります。
感電や怪我防止のため、有資格者がメンテナンスを行う場合を除き、すべての装置のドアが閉
められ、保護カバーが所定の位置にあることを確認してください。
2 Emerson.com/Rosemount
2020 年 4 月
クイックスタートガイド
警告
装置がメーカーの指示以外の方法で使用された場合、装置が備える保護機能が損なわれる場合があ
ります。
注意
電源遮断時にダクトを洗浄する場合は、必ずプローブの電源を落として洗浄場所から移動させ
てください。
交換部品が必要な場合は、
ください。承認されていない部品や手順は、製品の性能に影響を与え、製品の安全な動作を損
ない、また保証が無効になることがあります。類似の代替品は、火災、電気的危険、または誤
作動の原因となることがあります。
注
本資料に記載されている内容は、予告なく変更されることがあります。
記号
必ず Emerson が指定した交換部品を有資格者が使用するようにして
アース（設置）端子
保護導体端子
感電の危険性
参考マニュアルまたはクイックスタートガイドを参照
してください。
警告
物理的アクセス
無許可者がエンドユーザの装置に著しい損害を与えたり、
があります。これは故意または過失で行なわれる場合があり、それを防ぐ必要があります。
物理的なセキュリティはセキュリティプログラムの重要な一部であり、システムを守るための基本
です。無許可者による物理的アクセスを制限することでエンドユーザの資産を守ります。これは
施設内で使用するシステムすべてに当てはまることです。
目次
設置.............................................................................................................................................
配線........................................................................................................................................... 17
起動する.................................................................................................................................... 22
校正........................................................................................................................................... 23
クイックスタートガイド
誤った設定をしたりする潜在的な可能性
5
3
クイックスタートガイド 2020 年 4 月
製品認証.................................................................................................................................... 25
適合宣言.................................................................................................................................... 27
中国 RoHS 表..............................................................................................................................28
4 Emerson.com/Rosemount
2020 年 4 月 クイックスタートガイド
1
設置
警告
安全についての案内を遵守しない場合、重傷または死亡に至る可能性があ
ります。
本装置を設置する前に、クイックスタートガイドにある「重要な指示事
項」をお読みください。
警告
感電
カバーやアース線を設置しない場合、
ます。
すべての保護装置カバーと安全アース線は、装置設置後に取り付けてくだ
さい。
重傷または死亡に至る可能性があり
注意
装置の損傷
伝送器が破損する可能性があります。
プローブ電子機器の温度が 194 °F （90 °C）を超えないようにしてくださ
い。
1.1
クイックスタートガイド
プローブを設置する
Emerson は、
ことができます。
手順
1. 標準の角型溶接板（図 1-2）またはオプションのフランジ取付板を
使用する場合は、ダクトに板を溶接またはボルトで固定してくださ
い。
スタックまたはダクトの壁と耐火物の貫通孔の直径は、少なくとも
2.5 インチ（63.5 mm）以上でなければなりません。
2. プローブを取り付けフランジの開口部から挿入し、プローブガスケ
ットとフランジをボルトで固定します。
水平に設置する場合は、ブリーザポートが下向きになるようにする
必要があります。
新規設置時に煙道ダクトに溶接するための溶接板を提供する
5
クイックスタートガイド 2020 年 4 月

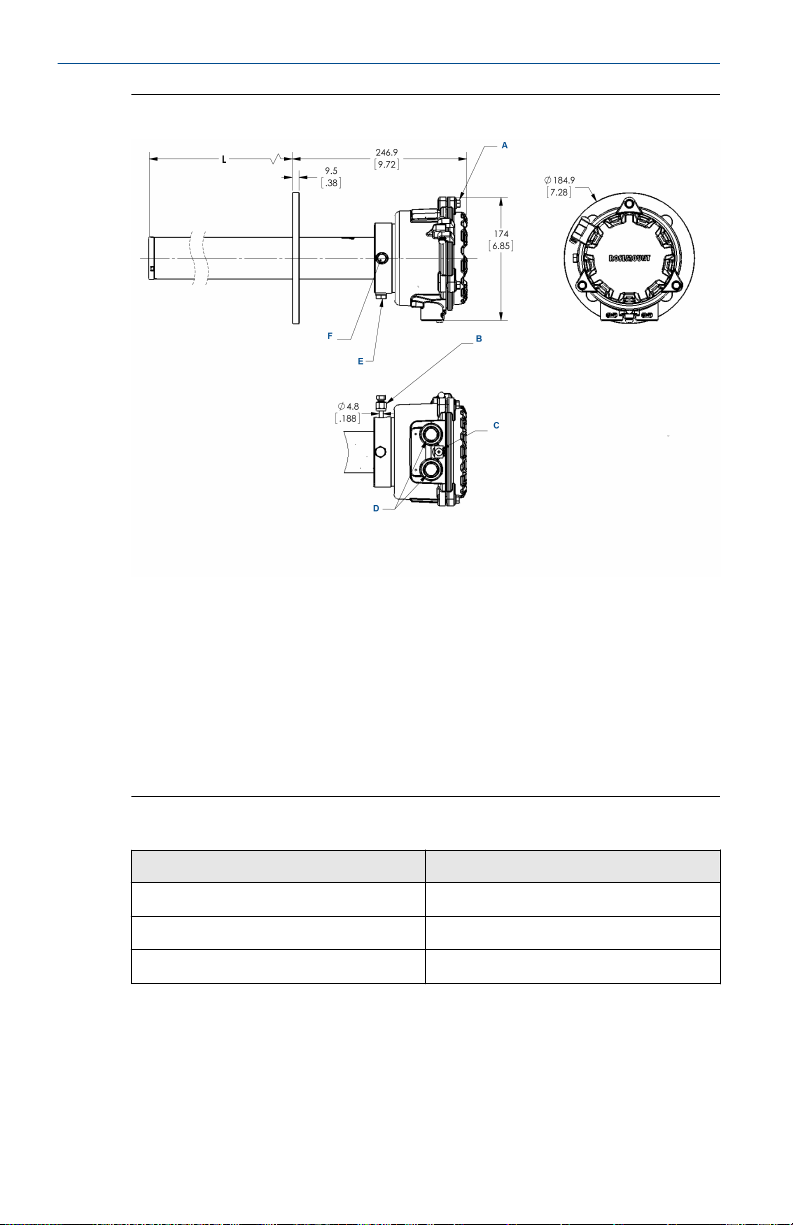

図 1-1 : プローブの設置
すべての寸法単位はミリメートル（インチ）です。
M6 X 1 X 25
A.
B.
校正用ガス、
SCFH)
C. M5 X 0.8 x 10
D. ½
米国管用ネジ （
E.
ブリーザポート
F.
校正ガス接続
ナベ小ねじ 機械ねじ（3X）
4.8 mm （3/16
、
138 kPa （20 psig
）
ナベ小ねじ グラウンドねじ
NPT）
コンジット接続（電力、信号）
インチ） 管継手、
2.82
リットル/分 （
10
表 1-1 : 撤去/設置
プローブ長 エンベローブ撤去
0.5 m （19.68 インチ） 750 mm （30 インチ）
1 m （39.37 インチ） 1250 mm （49 インチ）
2 m （78.74 インチ） 2250 mm （89 インチ）
6 Emerson.com/Rosemount
2020 年 4 月
クイックスタートガイド
図 1-2 : プローブの設置
すべての寸法単位はミリメートル（インチ）です。
クイックスタートガイド
7
クイックスタートガイド 2020 年 4 月
角型溶接板、ANSI パターンパーツ 4512C34G01
表 1-2 : 取付けフランジ
ANSI DIN
フランジ外径 185 mm （7.28 インチ）
ホールド直径 19.1 mm （0.75 インチ）
BC に等間隔で 4 つの穴 120.7 mm （4.75 インチ） 145 mm （5.71 インチ）

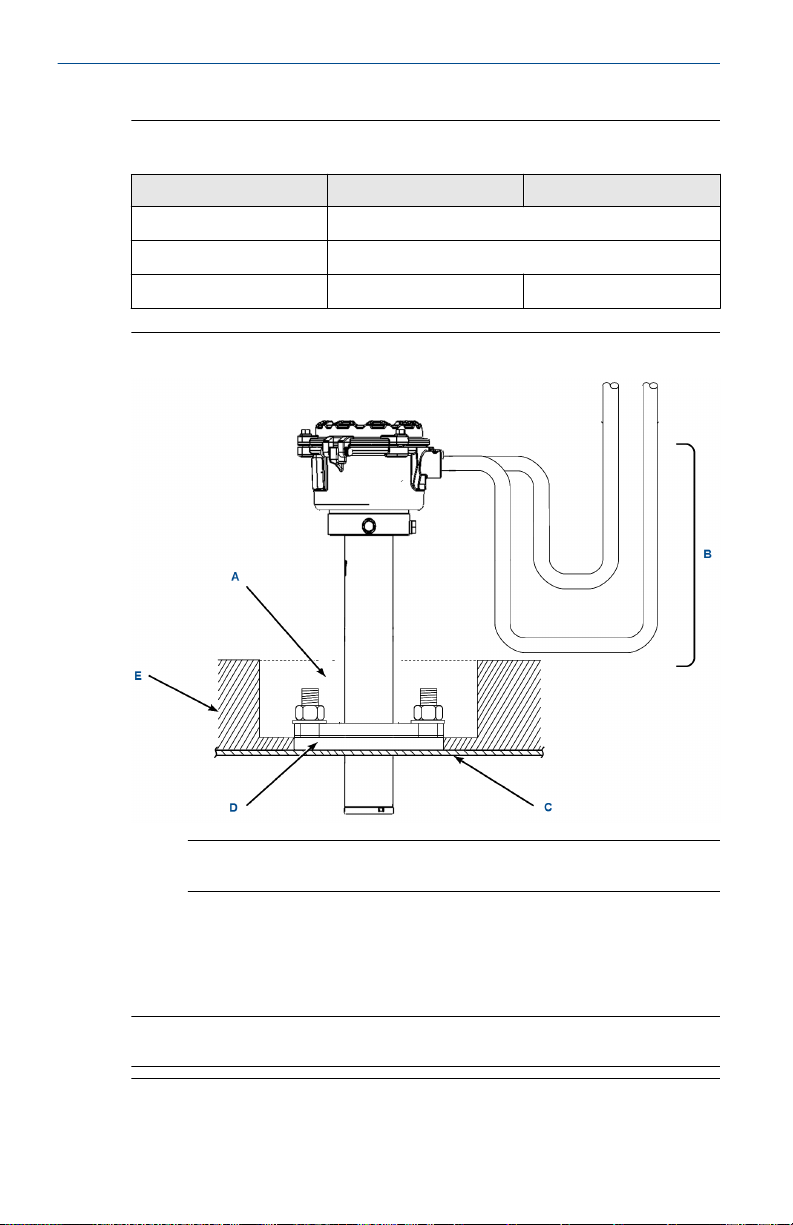

図 1-3 : ドリップループと断熱材の除去
A.
注
Rosemount CX1100
ドリップループ
B.
C.
スタックダクトまたは金属壁
D.
アダプタープレート
E.
絶縁
設置後の断熱材交換
注
プローブの取り付けは、垂直または水平のいずれも可。
8 Emerson.com/Rosemount
2020 年 4 月
クイックスタートガイド
1.2
リモートディスプレイの取り付け
リモート伝送器は、パネル取り付けまたは壁/管取り付け構成でご利用い
ただけます。
前提条件
伝送器を取り付けるにはレンチとボルトが必要です。
注
すべての寸法単位はインチ（ミリメートル）です。

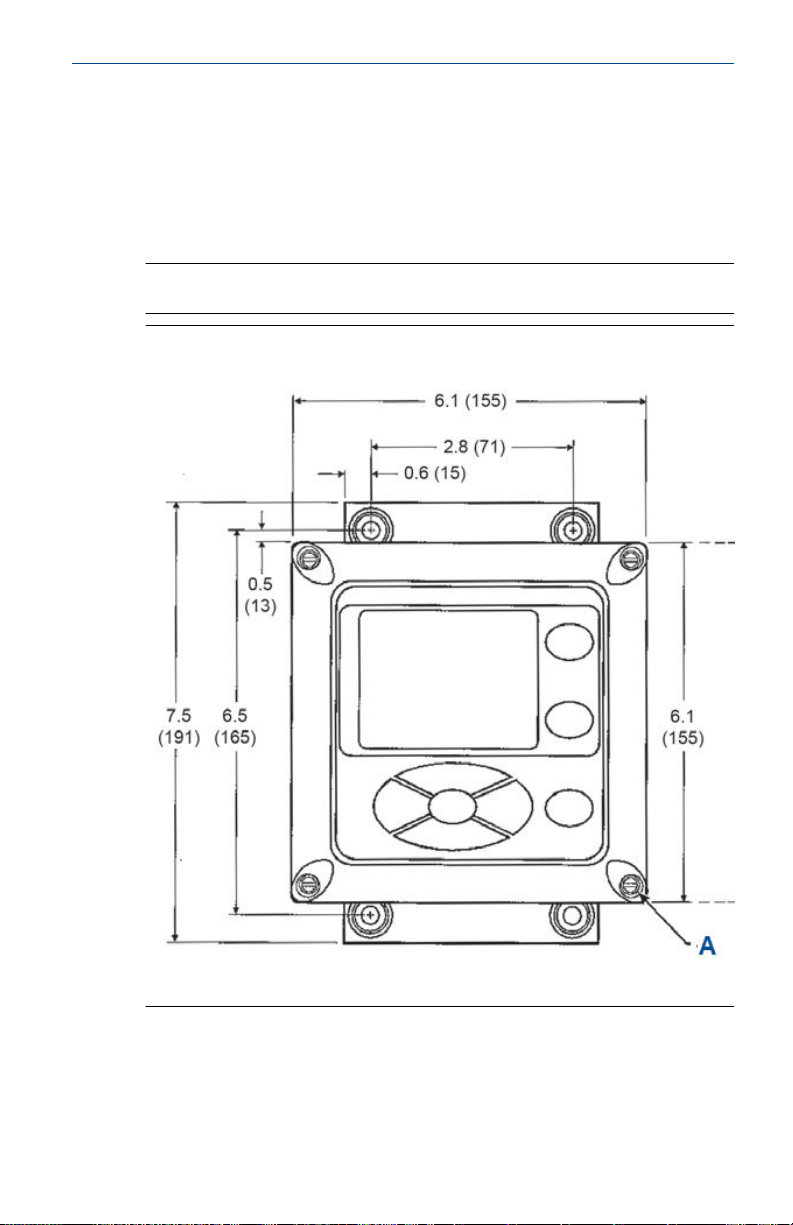

図 1-4 : 壁取付/面取付正面図
A.
カバーねじ
クイックスタートガイド
4
本
9
クイックスタートガイド 2020 年 4 月
図 1-5 : 壁取付側面図
10 Emerson.com/Rosemount
