クイックスタートガイド
00825-0104-4408, Rev BB
2019 年 6 月
Rosemount™ 5408 および 5408：SIS レベ
ル伝送器
コーンアンテナ
クイックスタートガイド 2019 年 6 月
目次
本ガイドについて....................................................................................................................... 3
承認タイプを確認....................................................................................................................... 5
伝送器を取り付けます................................................................................................................ 6
伝送器ヘッドの位置合わせ.......................................................................................................19
ディスプレイの向きを調整する（オプション）......................................................................22
電気接続を準備します.............................................................................................................. 23
配線接続と起動......................................................................................................................... 30
ガイド付きセットアップを使用して伝送器を設定する........................................................... 34
セグメント化されたコーンアンテナを組み立てる.................................................................. 37
2 Rosemount 5408
および
5408：SIS
レベル伝送器
2019 年 6 月 クイックスタートガイド
1
本ガイドについて
本クイックスタートガイドは、Rosemount 5408 および 5408：SIS レベル
伝送器の基本的なガイドラインについて説明しています。詳細について
は、Rosemount 5408 および 5408：SIS と HART®の リファレンスマニュア
ル および Rosemount 5408 と FOUNDATION™ フィールドバスの リファレン
スマニュアル を参照してください。マニュアルと本ガイドは、
Emerson.com/Rosemount で電子的に入手することもできます。
警告
安全設置および点検ガイドラインに従わない場合は、死亡または重傷にい
たる可能性があります。
• 送信器が有資格の要員により、該当する実施規則に準じて設定される
ことを確認します。
• 本マニュアルに記載の計器だけを使用します。これを怠ると場合は、
装置が備える保護機能を損なう場合があります。
• 防爆区画への設置の場合、送信器は Rosemount 5408 および 5408:SIS
製品証明書 文書、およびシステム制御図 (D7000002-885) に準じて設
置される必要があります。
• 修理、例えばコンポーネントの交換などは安全性を脅かす場合がある
ので、いかなる場合であっても許可されません。
爆発は死亡または重傷にいたる可能性があります。
• 送信器の動作雰囲気が適切な防爆区画証明書と一致していることを検
証します。
• ハンドヘルドコミュニケータを爆発性雰囲気に接続する前に、計器が
本質安全または非本質安全現場配線慣行に準じて設置されていること
を確認します。
• 防爆性/耐燃性および非発火性/タイプ n の設置では、ユニットが通電
している際は送信器カバーを取り外さないでください。
• 防爆性/耐粘性を満たすために送信器カバー両方を完全に嵌め込む必
要があります。
電気ショックは死亡または重傷を引き起こす場合があります。
• 防爆性/耐燃性および非発火性/タイプ n の設置では、リード線と端子
との接触を避けてください。リード線が高電圧である場合、電気ショ
ックを引き起こす可能性があります。
• 送信器の配線中は送信器の主電源がオフであり、その他の外部電源へ
の配線が切断されている、または通電していないことを確認します。
クイックスタートガイド
3
クイックスタートガイド 2019 年 6 月
警告
プロセス漏れは死亡または重傷にいたる可能性があります。
• 送信器を慎重に取り扱います。プロセスシールに損傷がある場合、ガ
スがタンクから漏出する場合があります。
警告
物理的アクセス
許可されていない人物はエンドユーザーの装置に多大な損傷を与えたり
誤設定を引き起こす可能性があります。これには意図的または偶発的な
場合があり、防御する必要があります。
物理的なセキュリティはあらゆるセキュリティプログラムの重要な部分
であり、御社システムの保護の基礎です。エンドユーザーの資産を保護す
るために、許可されていない人物によるアクセスを制限します。上記は、
施設内で使用されるすべてのシステムに対して当てはまります。
注意
高温表面
フランジとプロセスシールは、プロセス温度が高いと高温になることがあ
ります。点検する前に冷まします。
4 Rosemount 5408
および
5408：SIS
レベル伝送器
2019 年 6 月 クイックスタートガイド
2
承認タイプを確認
危険な場所では、伝送器は複数の承認タイプでラベル付けされています：
手順
選択した承認タイプのチェックボックスを永続的にマークします。
図 2-1 : 複数の承認タイプを持つラベル
クイックスタートガイド
5
クイックスタートガイド 2019 年 6 月
3
3.1
伝送器を取り付けます
フランジ付きバージョン
前提条件
必要に応じて、セグメント化されたコーンアンテナを組み立てます（ セグ
メント化されたコーンアンテナを組み立てるを参照）。

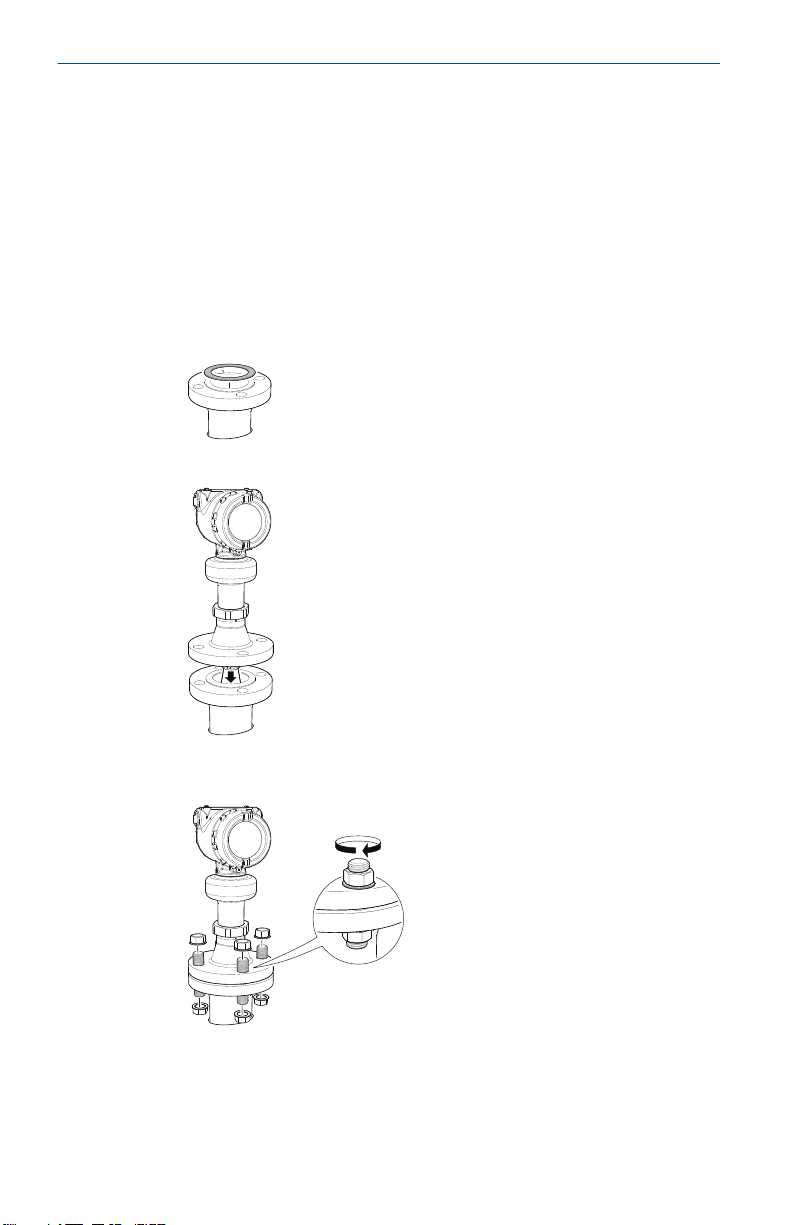

手順
1. タンクフランジに適切なガスケットを取り付けます。
2. 伝送器とアンテナを下げ、ノズルにフランジを付けます。
3. フランジとガスケットの選択に十分なトルクでボルトとナットを
締めます。
次のタスク
伝送器のヘッドを合わせます（ 伝送器ヘッドの位置合わせを参照）。
6 Rosemount 5408
および
5408：SIS
レベル伝送器
2019 年 6 月 クイックスタートガイド
3.2
エアパージリング付きフランジバージョン（オプション コード PC1）
前提条件
必要に応じて、セグメント化されたコーンアンテナを組み立てます（ セグ
メント化されたコーンアンテナを組み立てるを参照）。

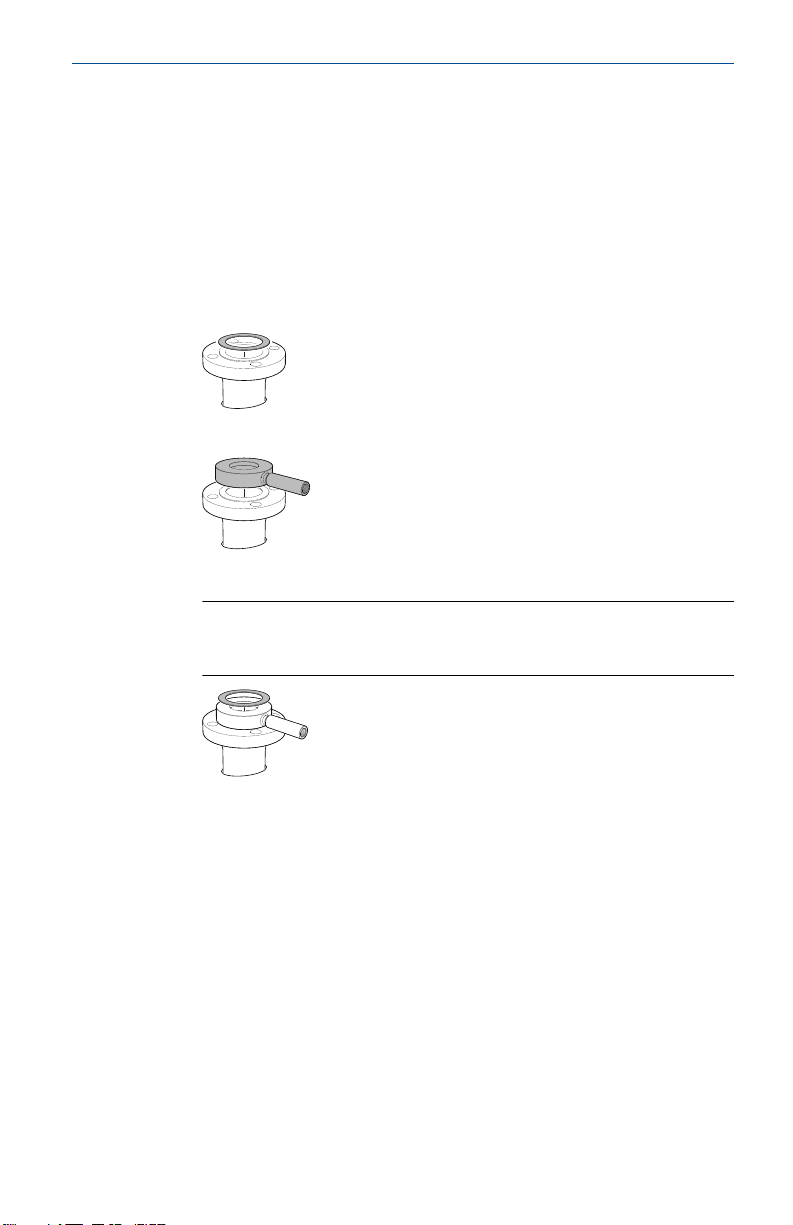

手順
1. タンクフランジに適切なガスケットを取り付けます。
2. ガスケットの上にパージリングを置きます。
3. パージリングに適切なガスケットを取り付けます。
注
保護プレート設計のフランジには、最小ガスケット厚さ 0.125 イン
チ（3.2 mm）が必要です。
クイックスタートガイド
7
$
$
クイックスタートガイド 2019 年 6 月

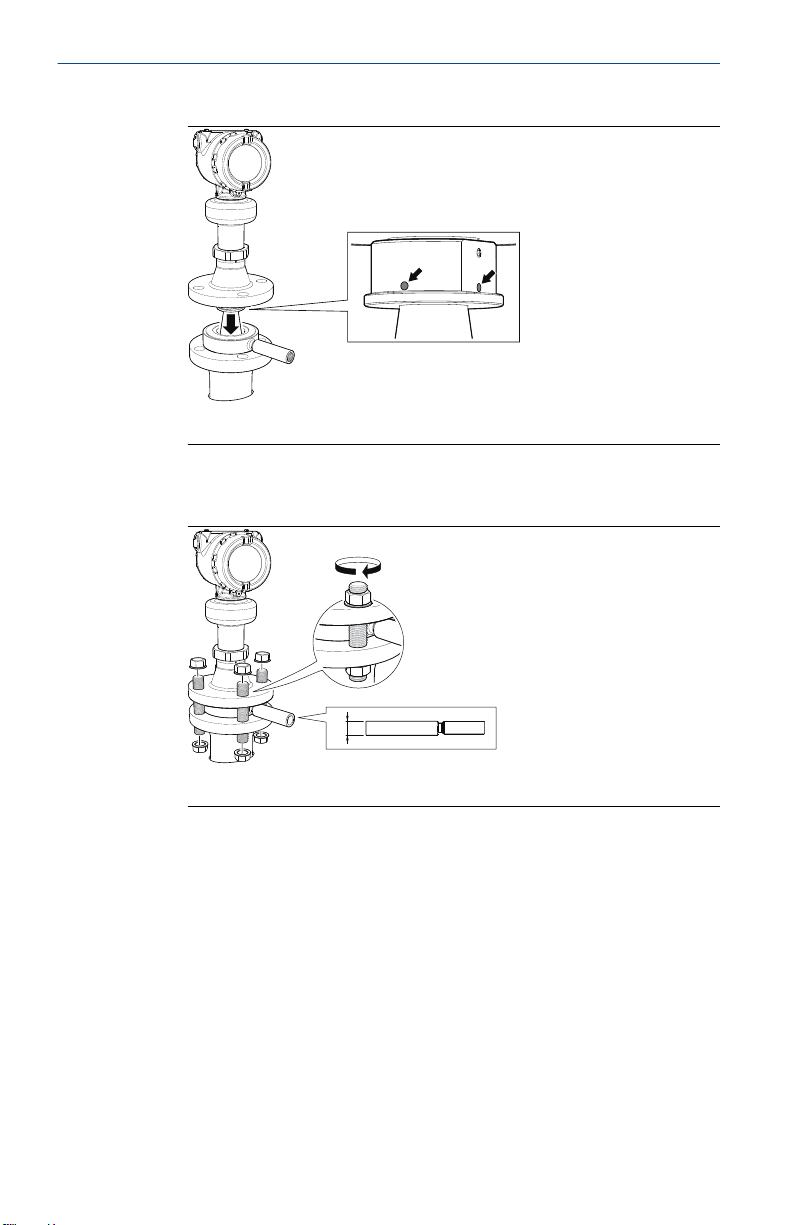

4. 伝送器とアンテナを下げ、ノズルにフランジを付けます。
A.
エアパージ穴付きアンテナ
5. フランジとガスケットの選択に十分なトルクでボルトとナットを
締めます。
A. 1.0 in. (25.5 mm)
8 Rosemount 5408
および
5408：SIS
レベル伝送器
または
2019 年 6 月 クイックスタートガイド
6. Connect the air purging system.設置場所の手順に従って、スレッド
シーラントまたは適切なガスケットを使用します。
A. G⅜-in.
B. 0.4 in. (10 mm)
表 3-1 : 流入空気供給仕様
最大圧力 推奨圧力
190 psi (13 バール) 100 から 115 psi (7 から 8 バール)
次のタスク
伝送器のヘッドを合わせます （ 伝送器ヘッドの位置合わせを参照）。
3.3
3.3.1
クイックスタートガイド
ネジ式、アンテナ径がネジ径よりも小さい
ネジ付きタンク接続
前提条件
必要に応じて、セグメント化されたコーンアンテナを組み立てます（ セグ
メント化されたコーンアンテナを組み立てるを参照）。
9
$
クイックスタートガイド 2019 年 6 月

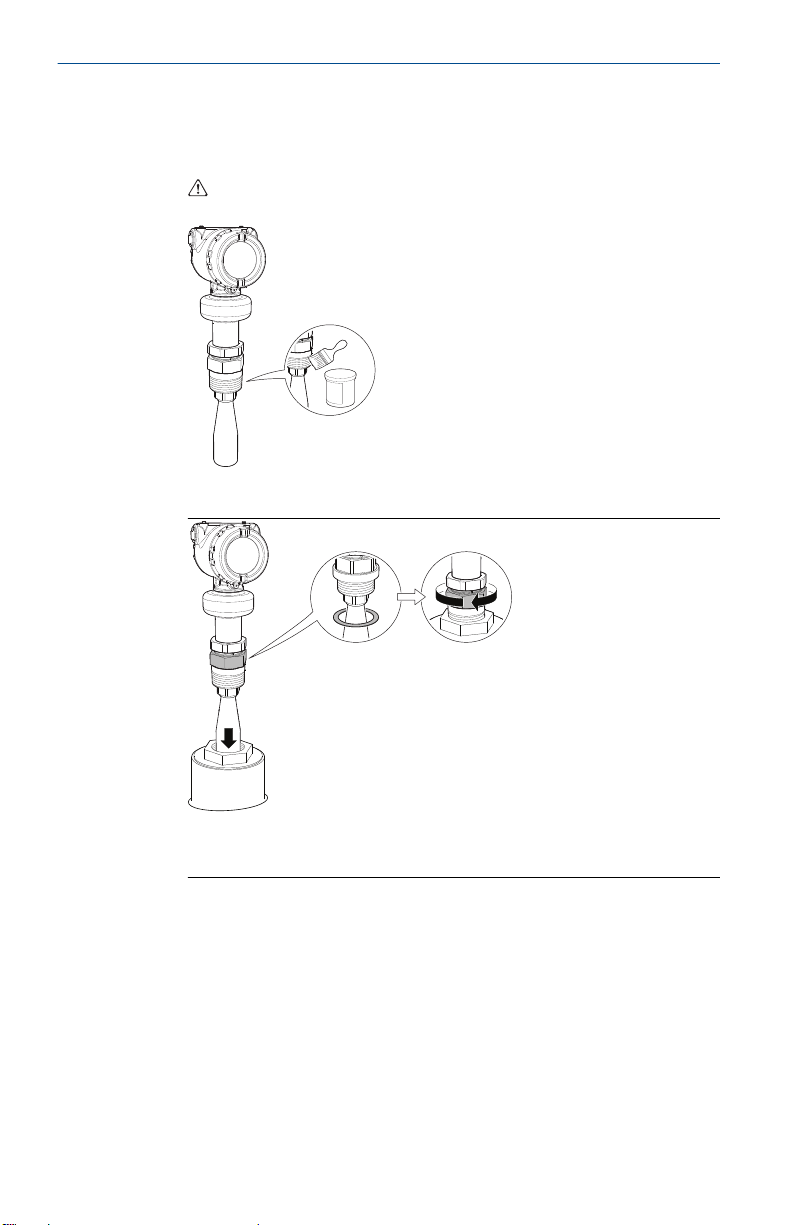

手順
1. サイトの手順に従って、焼き付き防止ペーストまたは PTFE テープ
をネジ山に適用します。
ガスケットは、1½または 2 インチの BSPP（G）ネジのアダプタ
ーのシーラントとして使用できます。
2. 伝送器をタンクに取り付けます。
A.
ガスケット（1½インチおよび2インチの
み）
次のタスク
伝送器のヘッドを合わせます （ 伝送器ヘッドの位置合わせを参照）。
3.3.2
フランジ付きタンク接続
前提条件
必要に応じて、セグメント化されたコーンアンテナを組み立てます（セグ
メント化されたコーンアンテナを組み立てるを参照）。
10 Rosemount 5408
および
BSPP（G
5408：SIS
）ネジの
レベル伝送器
2019 年 6 月 クイックスタートガイド
手順

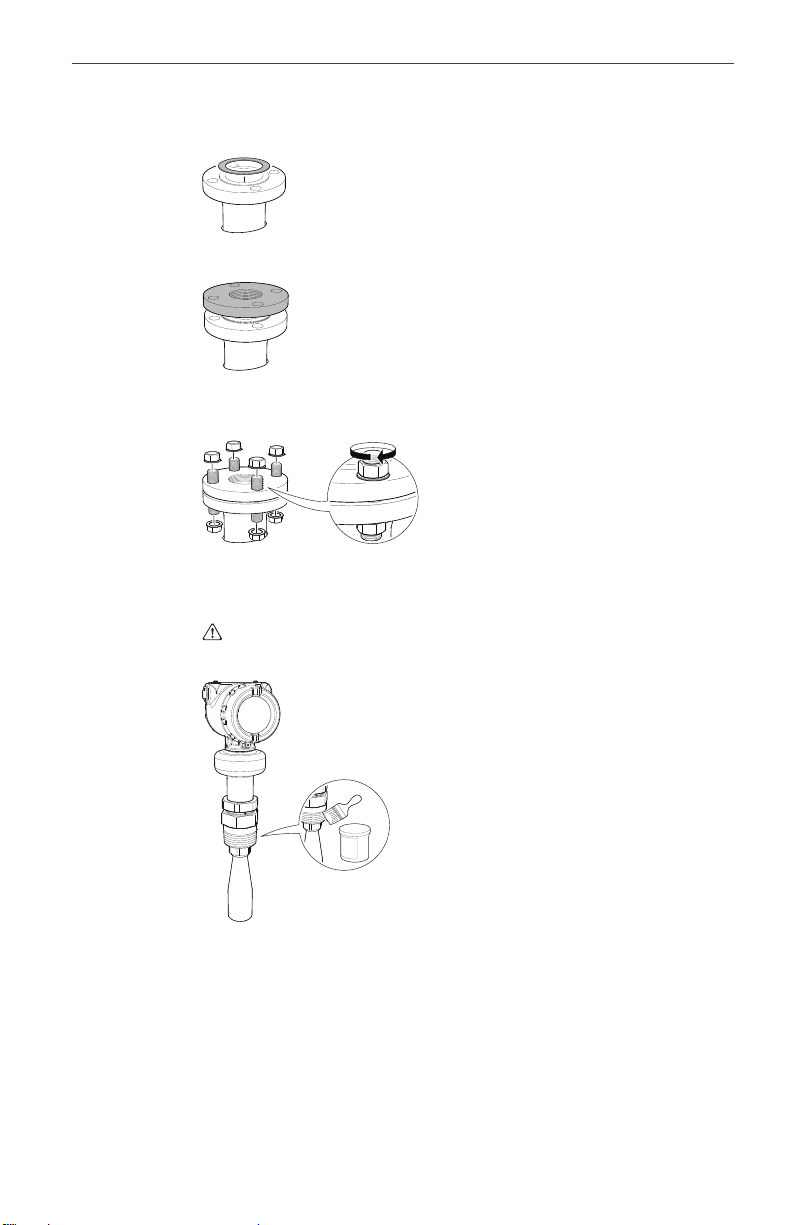

1. タンクフランジに適切なガスケットを取り付けます。
2. お客様が用意したフランジをガスケットの上に置きます。
3. フランジとガスケットの選択に十分なトルクでボルトとナットを
締めます。
4. サイトの手順に従って、焼き付き防止ペーストまたは PTFE テープ
をネジ山に適用します。
ガスケットは、1½または 2 インチの BSPP（G）ネジのアダプタ
ーのシーラントとして使用できます。
クイックスタートガイド
11
$
クイックスタートガイド 2019 年 6 月
5. 伝送器とアンテナを下げ、ノズルにフランジを付けます。
A.
ガスケット（1½インチおよび2インチの
BSPP（G
）ネジの
み）
次のタスク
伝送器のヘッドを合わせます（伝送器ヘッドの位置合わせを参照）。
3.4
12 Rosemount 5408
ネジ式、アンテナ径がネジ径よりも大きい
前提条件
必要に応じて、セグメント化されたコーンアンテナを組み立てます（セグ
メント化されたコーンアンテナを組み立てるを参照）。
および
5408：SIS
レベル伝送器
