Ръководство за бърз монтаж

начало

край

Стъпка 1: Разположение и ориентация
Стъпка 2: Пробийте отвори в тръбата
Стъпка 3: Заваръчно-монтажна рамка
Стъпка 4: Поставете Annubar
Стъпка 5: Монтирайте трансмитера
Сертификати на продукта

00825-0323-4809, Вер. EA
Януари 2012 г.

Разходомер Annubar 485 с Pak-Lok

Сглобка Pak-Lok на разходомер
Annubar 485 на Rosemount

®

www.rosemount.com

Ръководство за бърз монтаж

ВАЖНА ЗАБЕЛЕЖКА

ПРЕДУПРЕЖДЕНИЕ

00825-0323-4809, Вер. EA

Разходомер Annubar 485 с Pak-Lok

© 2012 Rosemount Inc. Всички права запазени. Всички марки са притежание на собственика. Rosemount и
рекламният символ на Rosemount са регистрирани търговски марки на Rosemount Inc.

Rosemount Inc

8200 Market Boulevard
Chanhassen, MN, САЩ 55317
Tел. (в САЩ): [phone]

Тел. (международен): [phone]
Факс [phone]

Emerson Process Management
GmbH & Co. OHG

Argelsrieder Feld 3
82234 Wessling

Герман ия
Tел. [phone]
Факс [phone]

Beijing Rosemount Far East
Instrument Co., Limited

No. 6 North Street,
Hepingli, Dong Cheng District
Пекин 100013, Китай
Tел. (86) (10) 6428 2233

Факс (86) (10) 6422 8586

Тов а ръководство за монтаж дава основни инструкции за разходомер Annubar 485
на Rosemount. То не предоставя инструкции за конфигуриране, диагностика,
поддръжка, сервиз, отстраняване на повреди, взривобезопасни, пожаробезопасни
или искробезопасни (I.S.) инсталации. За повече инструкции вижте ръководството
за справка към Annubar 485 (документ номер 00809-0100-4810). Това ръководство
еналично и в електронен вид на адрес: www.rosemount.com.

Emerson Process Management

ул. „Златен рог” № 22
София 1407, България
Tел. [phone]

Emerson Process Management
Asia Pacific Private Limited

1 Pandan Crescent
Сингапур 128461
Tел. (65) 6777 8211

Факс [phone]

Януари 2012 г.

Ако разходомерът Annubar 485 е поръчан сглобен

към трансмитер Rosemount 3095MV,
вижте следното Ръководство за бърз монтаж за информация относно конфигурирането
и сертификатите за опасни местоположения:

• Rosemount 3051S: 00825-0100-4801

• Rosemount 3051SMV 00825-0100-4803

• Rosemount 3051 00825-0100-4001

• Rosemount 2051 00825-0100-4101

Технол огичните течове могат да причинят наранявания или смърт. За да избегнете
технологични течове при уплътняване на технологичните връзки, използвайте само
уплътнения, предназначени за употреба със съответния фланец и о-образни
пръстени. Течните технологични вещества могат да причинят нагряване на

Annubar 485, което може да доведе до изгаряния.

2

Ръководство за бърз монтаж

SEE DETAIL

Трансмитер

Копланарен
флане ц с
дренажни
клапи

О-образни пръстени (2)

Директна монтажна

връзка на трансмитера

с клапани

Корпус Pak-Lok

Трансмитерът и
корпусът са показани
с цел онагледяване –
доставят се само
при поръчка.

ВИЖТЕ
ДЕТАЙЛ

A

00825-0323-4809, Вер. EA
Януари 2012 г.

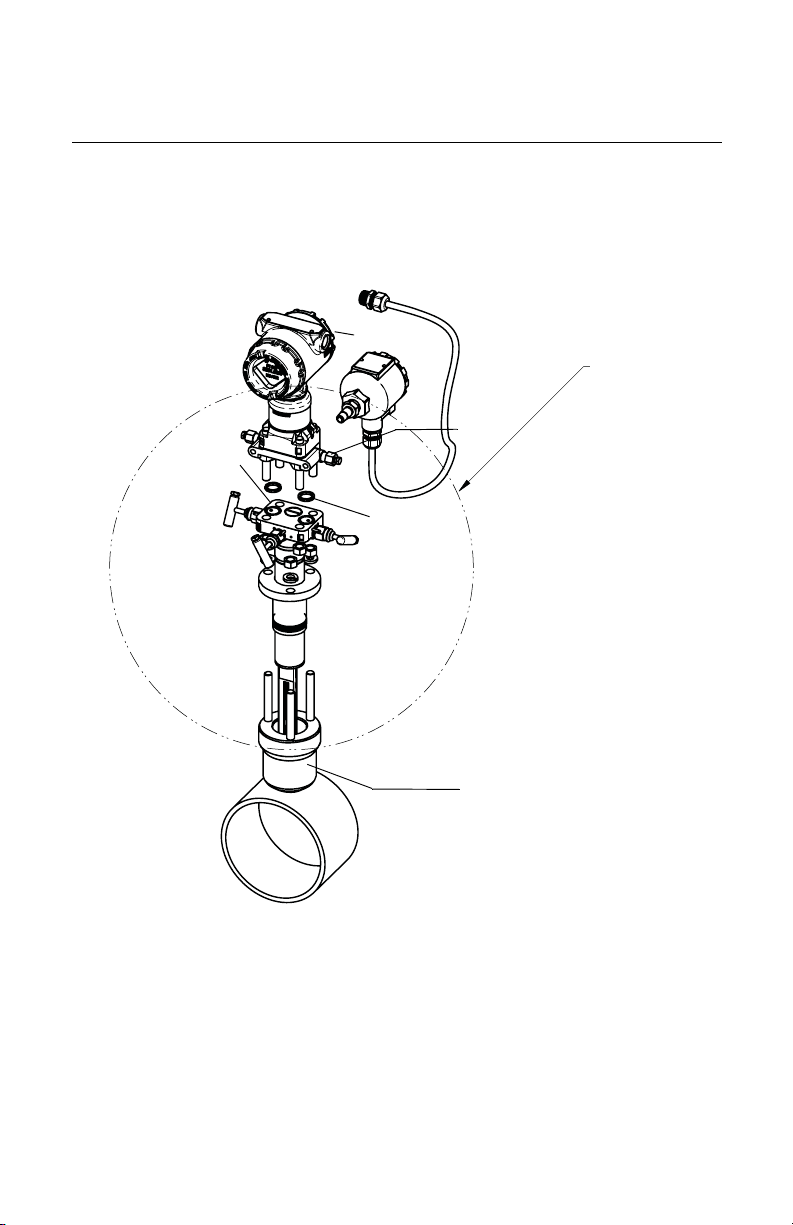

Перспективно изображение в разглобен вид разходомер
Annubar 485, сглобен чрез Pak-Lok

Разходомер Annubar 485 с Pak-Lok

3

Ръководство за бърз монтаж

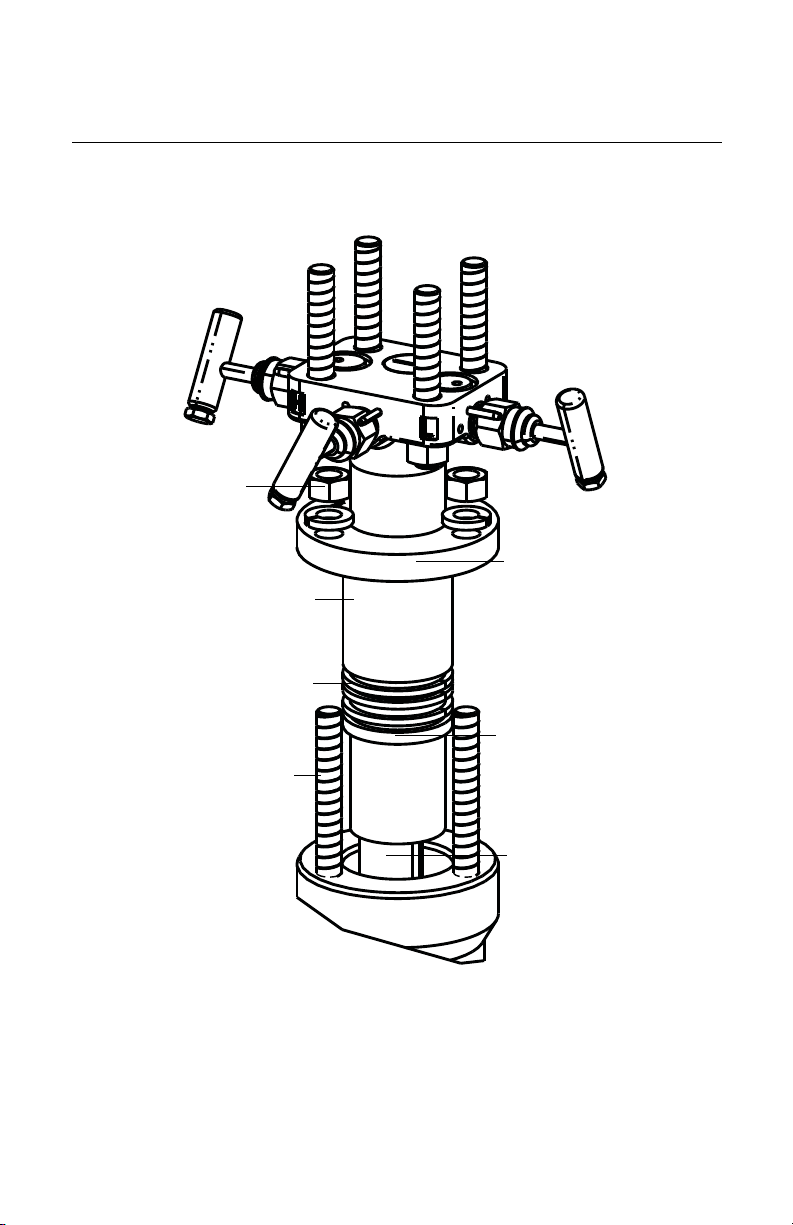

ADETAIL

Гайки

Скоба

Натегателна втулка

Уплътнит елни пръстени (3)

Поддържащ пръстен

Сензор на Annubar 485

Болтове

ДЕТАЙЛ A

МАЩАБ 2/5

00825-0323-4809, Вер. EA

Разходомер Annubar 485 с Pak-Lok

Януари 2012 г.

Перспективно изображение в разглобен вид разходомер
Annubar 485, сглобен чрез Pak-Lok

4

Ръководство за бърз монтаж

ПОТОК ПОТОК

00825-0323-4809, Вер. EA
Януари 2012 г.

Разходомер Annubar 485 с Pak-Lok

СТЪПКА 1: РАЗПОЛОЖЕНИЕ И ОРИЕНТАЦИЯ

Трябва да бъдат спазени изискванията за правилна ориентация и праволинейност, за
да са точни и постоянни измерванията на дебита. Направете справка с Таблица 1 за
минималните разстояния на диаметъра на тръбата от насочените нагоре и надолу по
течението нарушения.

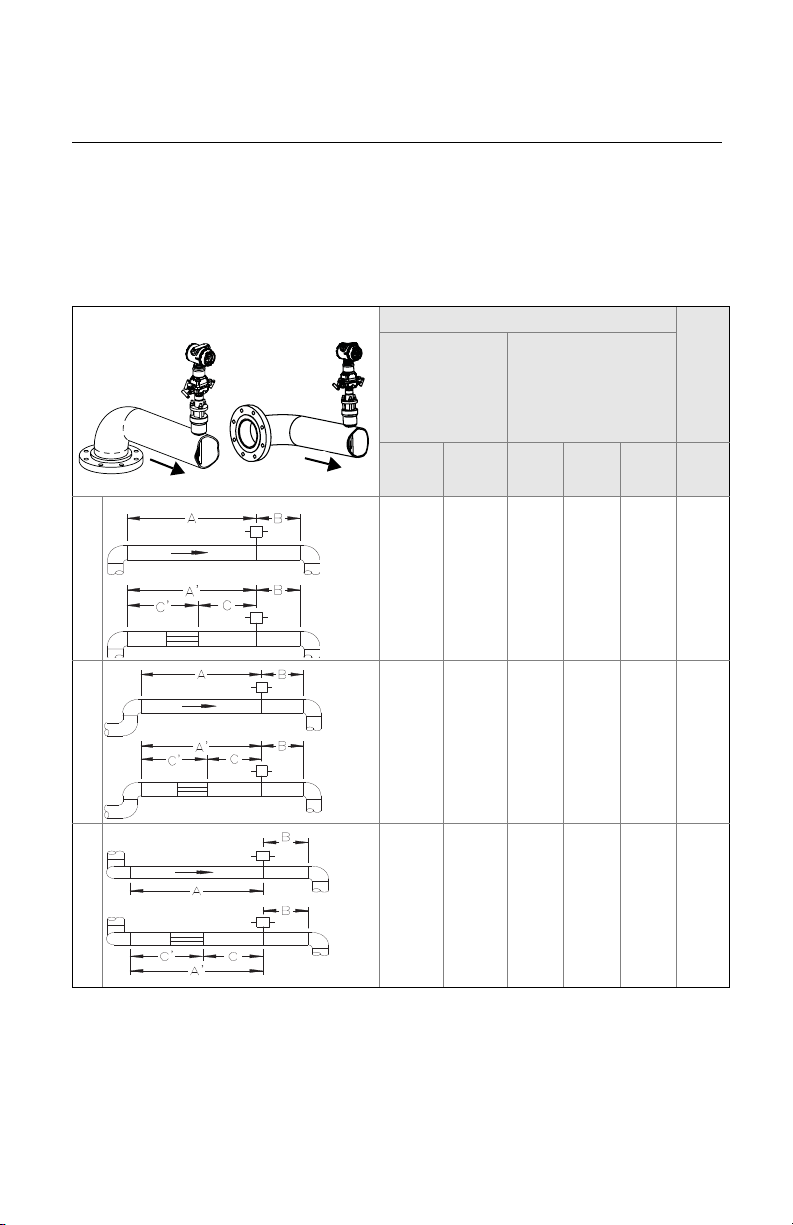

Таблица 1. Изисквания за праволинейност

В една равнина___Извън равнината

Тръбни диаметри нагоре по течението

Без

изправящи

лопатки

В

A

8

–

11

–

23

–

Извън

равнина

А

10

–

16

–

28

–

равнина

1

2

3

С изправящи

лопатки

Тръбни диаметри

A’ C C’ B

–

–

–

8

4

4

–

–

–

8

4

4

–

–

–

8

4

4

течението

надолу по

4

4

4

4

4

4

5

Разходомер Annubar 485 с Pak-Lok

ПОТОК ПОТОК

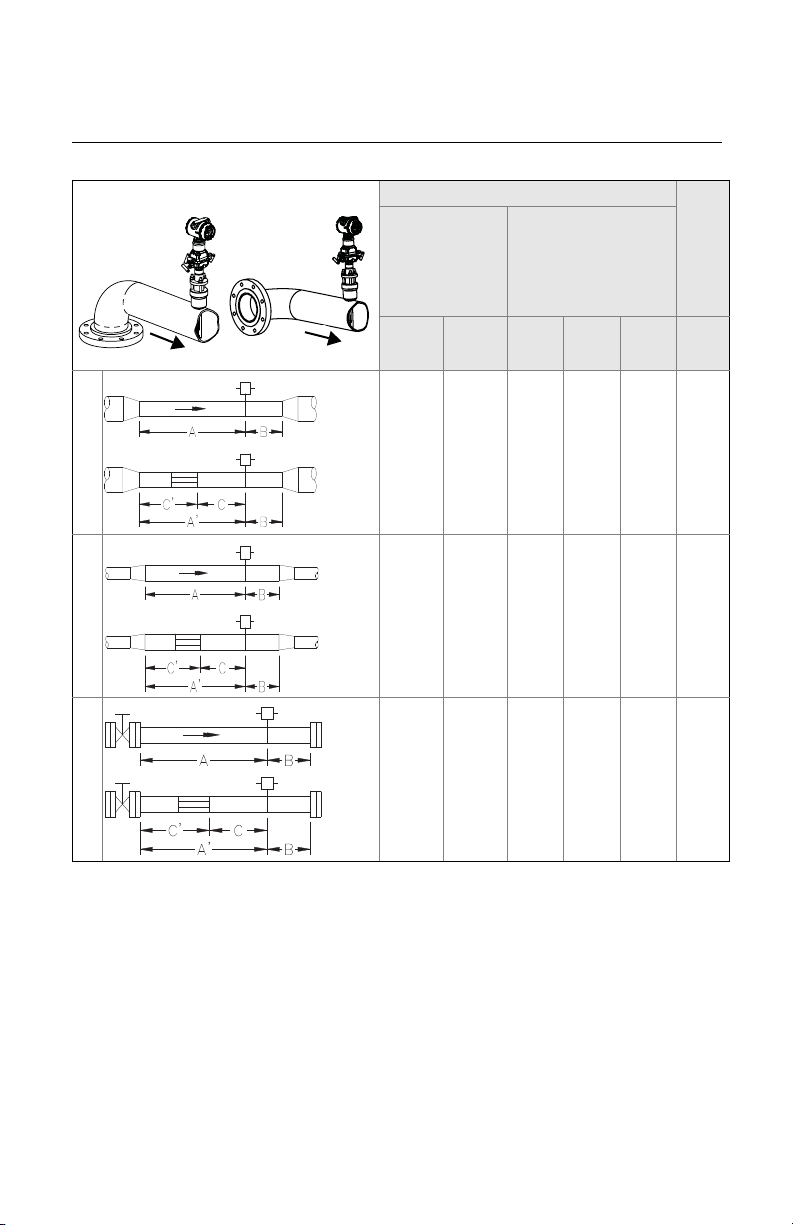

Таблица 1. Изисквания за праволинейност (продължение...)

В една равнина___Извън равнината

Тръбни диаметри нагоре по течението

Ръководство за бърз монтаж

00825-0323-4809, Вер. EA

Януари 2012 г.

Без

изправящи

лопатки

В

A

12

–

18

–

30

–

Извън

равнина

А

12

–

18

–

30

–

равнина

4

5

6

С изправящи

лопатки

Тръбни диаметри

A’ C C’ B

–

–

–

8

4

4

–

–

–

8

4

4

–

–

–

8

4

4

течението

надолу по

4

4

4

4

4

4

ЗАБЕЛЕЖКА

• Консултирайте се с фабриката за инструкции относно употребата в квадратни
или правоъгълни канали.

• Ако не са налични подходящи дължини от прави тръби, разположете монтажа
така, че 80% от дължината на тръбата да са нагоре по течението и 20% надолу
по течението. Това ще намали точността.

• Използвайте изправящи лопатки, за да

намалите необходимата права дължина

на тръбата.

• Ред 6 в Таблица 1 се отнася за шлюзни, овални, запушващи и други дроселови
клапани, които са частично отворени, както и регулиращи клапани.
