Ръководство за бърз монтаж
Стъпка 1: Място и ориентация
Стъпка 2: Пробийте монтажни отвори в тръбата
Стъпка 3: Заваръчно-монтажна рамка
Стъпка 4: Поставете разходомера
Стъпка 5: Монтирайте трансмитера
Сертификати на продукта
Начало
Край
00825-0323-4585, Рев. AB
Mарт 2012 г.
585 главен парен разходомер
Главен парен разходомер Rosemount 585®
сподпора от противоположната страна
www.rosemount.com
Ръководство за бърз монтаж
ВАЖНО СЪОБЩЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
00825-0323-4585, Рев. AB
585 главен парен разходомер
© 2012 Rosemount Inc. Всички права запазени. Всички отличителни знаци са притежание на собственика.
Rosemount и рекламният символ на Rosemount са регистрирани търговски марки на Rosemount Inc.
Rosemount Inc.
8200 Market Boulevard
Chanhassen, MN САЩ 55317
Tел.: (в САЩ) (800) 999-9307
Tел.: (международен) (952) 906-8888
Факс: (952) 906-8889
Emerson Process Management
GmbH & Co. OHG
Argelsrieder Feld 3
82234 Wessling
Германия
Тел.: + 49 (8153) 939 0
Факс: +49 (8153) 939 172
Beijing Rosemount Far East
Instrument Co., Limited
No. 6 North Street,
Hepingli, Dong Cheng District
Beijing 100013, Китай
Tел.: (86) (10) 6428 2233
Факс: (86) (10) 6422 8586
Тов а ръководство за монтаж представя основните инструкции за Разходомер
Rosemount 585. То не съдържа инструкции за конфигуриране, диагностика,
поддръжка, обслужване, отстраняване на проблеми, защита срещу експлозия,
защита срещу запалване или цялостно обезопасени (I.S.) инсталации. За повече
инструкции вижте ръководството за справка към Разходомер 585 (документ
номер 00809-0100-4585). Това ръководство е налично и в електронен вид
www.rosemount.com.
Emerson Process Management
ул. „Златен рог“ Nº22
София 1407, България
Tел.: +359 2 962 94 20
Emerson Process Management
Asia Pacific Private Limited
1 Pandan Crescent
Сингапур 128461
Tел.: (65) 6777 8211
Факс: (65) 6777 0947 / (65) 6777 0743
Mарт 2012 г.
на адрес:
Технологичните течове могат да причинят наранявания или смърт. Течната среда
ще причини силно нагряване на сглобката на Разходомер 585, което може да
доведе до изгаряния.
Emerson Process Management препоръчва използването на опитен производител
на тръби за извършване на заварката на монтажната рамка. Този процес може да
бъде труден, а грешките могат да причинят неизправности, които да доведат до
сериозни наранявания и дори смърт.
2
Ръководство за бърз монтаж

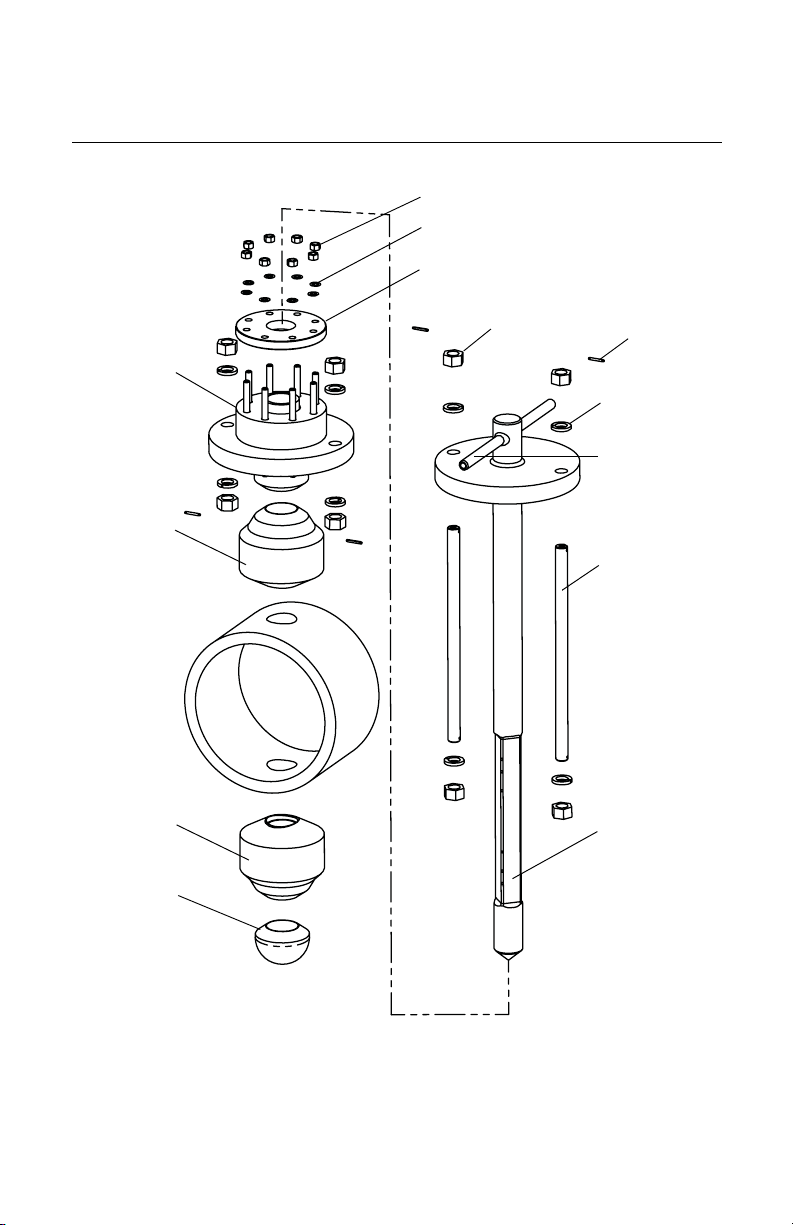

Гайки на салника на набивката
Шайби на салника на набивката
Въртящи се
щифтове
Капак на салника на набивката
Салник на
набивката
Контра гайки
Контра шайби
Връзки за
инструменти за
непряк монтаж
Блокиращи
лостове
Датчик 585
Точка на
заварката
Точка на
заварката
Капак на
подпората от
противополо-
жната страна
00825-0323-4585, Рев. AB
Mарт 2012 г.
585 главен парен разходомер
Вътрешен изглед на сглобката на Разходомер 585
®
ЗАБЕЛЕЖКА
Използвайте подходяща съставка за уплътнение на тръбите, проектирана за
сервизната температура на всички резбовани връзки.
3
Ръководство за бърз монтаж
00825-0323-4585, Рев. AB
585 главен парен разходомер
Mарт 2012 г.
Преглед на монтажа
Изключително важно за основния елемент на главния парен разходомер 585
епродуктът да бъде монтиран и регулиран правилно, за да се предотвратят
неизправности, които могат да доведат до сериозни наранявания или смърт.
Следвайте точно инструкциите за най-добрата инсталационна процедура по-долу.
Препоръчва се наемането на опитен производител на тръби за инсталиране на
монтажната рамка, тъй като подравняването и заварката са от изключителна важност
за безопасния монтаж. Свържете се с Emerson Process Management за списък с
одобрени производители. За най-добри резултати поръчайте центриращ прът
(Опционален код A1), което ще ви гарантира приемливо подравняване на монтажната
рамка и на подпората от противоположната страна.
СТЪПКА 1: МЯСТО И ОРИЕНТАЦИЯ
Трябва да са спазени изискванията за правилна ориентация и право движение, за да
са точни и повторяеми измерванията на дебита. Направете справка с Таблица 1 за
минималните разстояния на диаметъра на тръбата от насочените по течението
нарушения.

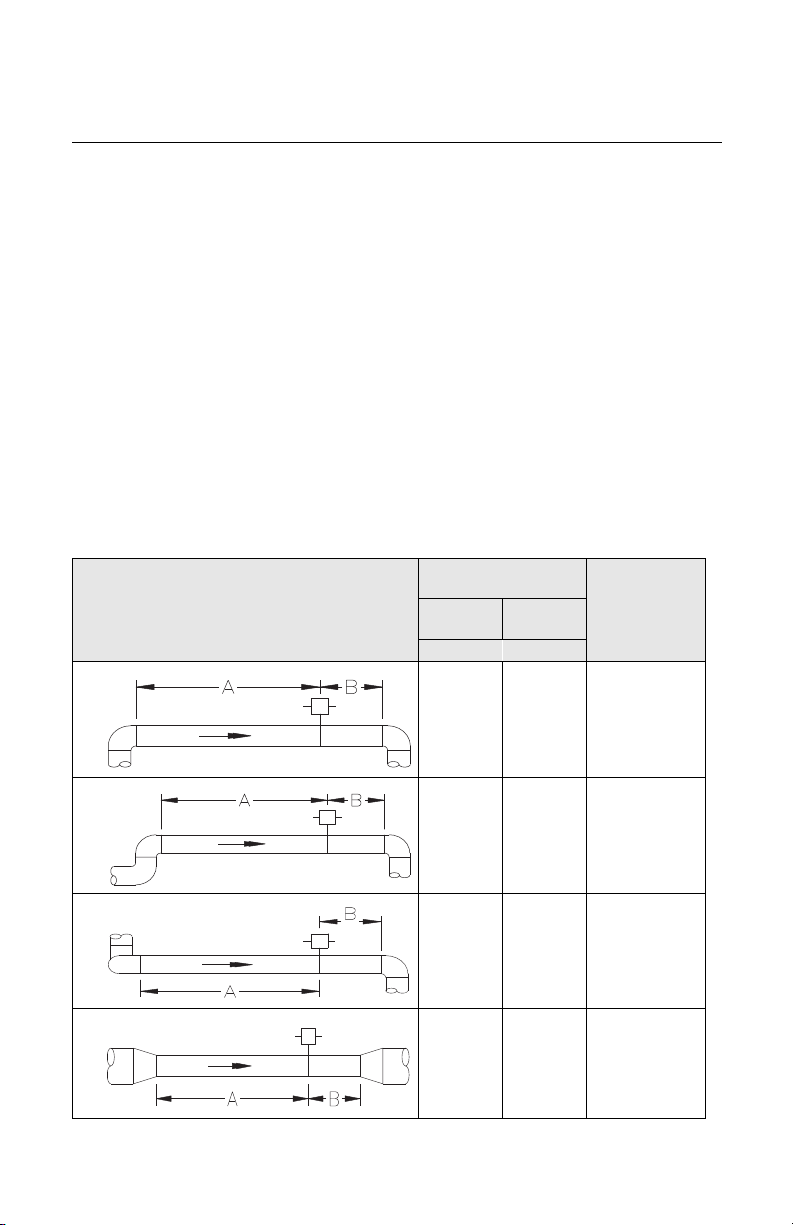

Таблица 1. Изисквания за право движение
Размери нагоре
по течението
В
равнина
A A
1
Извън
равнина
Размери
надолу
по течението
810 4
2
11 16 4
3
23 28 4
4
12 12 4
4
