Rosemount Кратко ръководство: Rosemount серия 3300 и 5300 Монтажни инструкции за сегментна сонда Manuals & Guides
Ръководство за бързо пускане в експлоатация
00825-0323-4530, ред. AB
декември 2014 г.

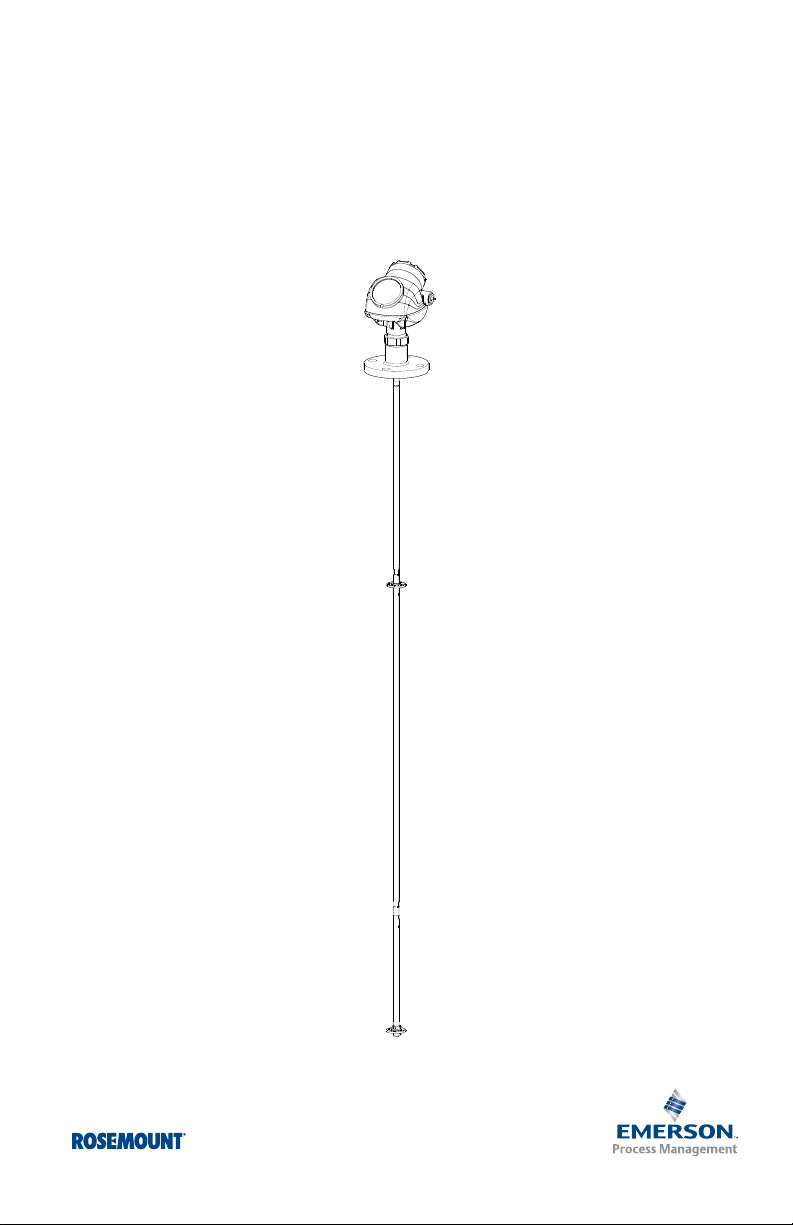

Радар с насочена вълна Rosemount
Монтажни инструкции за сегментна сонда
Ръководство за бързо пускане в експлоатация
ПРЕДУПРЕЖДЕНИЕ
декември 2014 г.
Неспазването на инструкциите за безопасен монтаж и сервиз може да доведе до
сериозно нараняване.
Монтажът и сервизът трябва да бъдат извършвани от квалифициран персонал.
Използвайте оборудването само както е посочено в съответното Ръководство за бързо
пускане в експлоатация и в Справочното ръководство:
Справочно ръководство за Rosemount серия 5300
(документ номер 00809-0100-4530)
Справочно ръководство за Rosemount серия 3300
(документ номер 00809-0100-4811)
Ръководство за бързо пускане в експлоатация за Rosemount серия 5300
(документ номер 00825-0100-4530)
Ръководство за бързо пускане в експлоатация за Rosemount серия 3300
(документ номер 00825-0100-4811)
Неспазването на това изискване може да застраши защитата, предоставена от
оборудването.
Забележка
Същите инструкции се прилагат и за трансмитери Rosemount серия 3300 и 5300.
Необходимо оборудване
Стандартни инструменти, напр.
отвертка, гаечен ключ, клещи
Два помощни инструмента
(предоставени)
Шестостен
(осигурен)
Съдържание
Необходимо оборудване . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Части на сегментната сонда . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Проверете дължината на сондата . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Сглобете сегментната сонда . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Регулирайте дължината на сондата . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2
Противозаклинваща смазка или
PTFE лента (за NPT резбована
връзка)
Уплътнение
(за BSP/G резбовани, фланцови и
™
Tri - Cla mp
Трион
връзки)
декември 2014 г.
A
B
D
G
E
C
I
J
D
E
F
H
I
D
D
800
(31.5)
Размерите са в милиметри (инчове).
385
(15.2)
Ръководство за бързо пускане в експлоатация

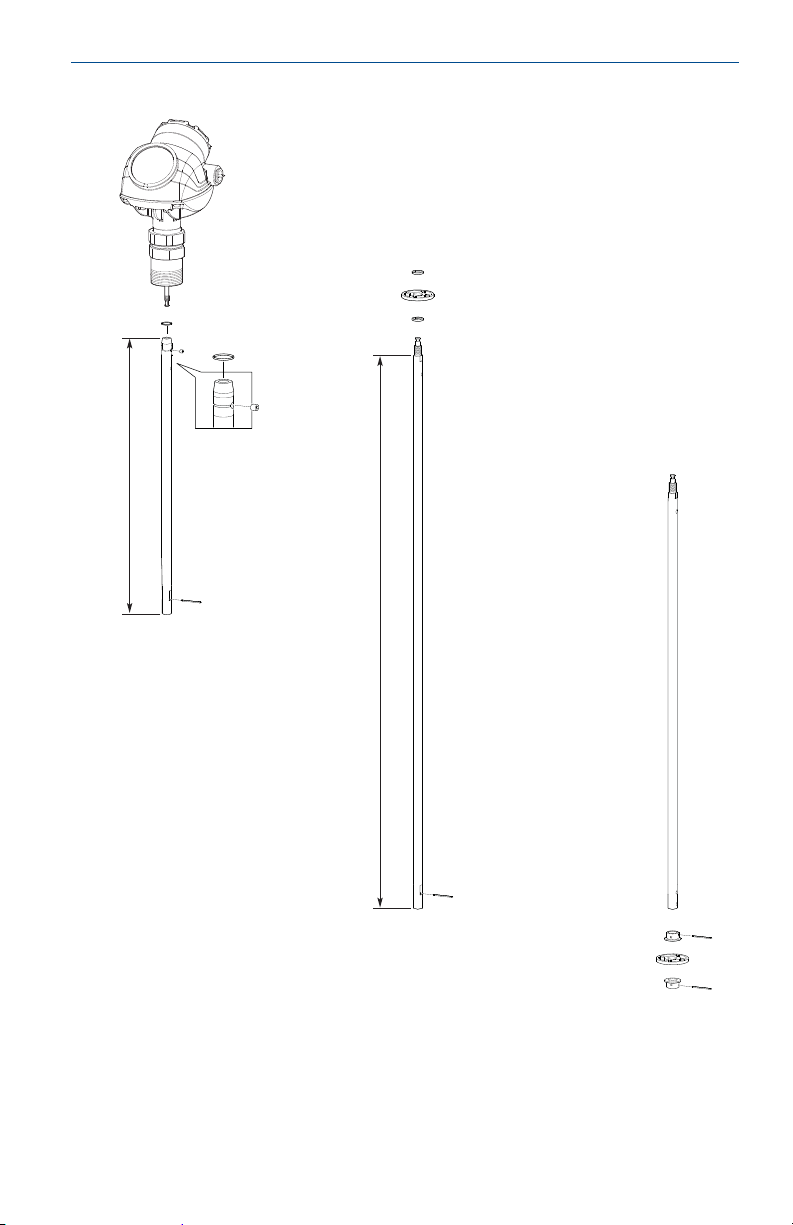

Части на сегментната сонда
A. Предпазен пръстен F. Центриращ диск от PTFE (опция)
B. Винт G. Среден сегмент
C. Горен сегмент H. Долен сегмент (дължината варира в зависимост от общата
D. Шплент I. Втулка (за центриращия диск в края на сондата)
E. PTFE шайба (опция) J. Долен центриращ диск от PTFE или неръждаема стомана (опция)
дължина на сондата)
3
Ръководство за бързо пускане в експлоатация
L =
SN:
Дължина на сондата
Кутия на сегментите за сондата
СН:
L =
декември 2014 г.
Проверете дължината на сондата
Сегментна сонда, поръчана с код на модела 4S
Преди монтаж проверете дължината на сондата (L) на етикета. Ако дължината
на сондата трябва да се регулира, вижте „Регулирайте дължината на сондата“
на страница 17.
Сегментна сонда, поръчана като резервна част от комплект
Преди монтаж трябва да се определи броят сегменти, които се добавят към
желаната дължина на сондата. Също така долният сегмент може да има
нужда от скъсяване. Вижте „Регулирайте дължината на сондата“ на
страница 17.
4
декември 2014 г.
Горен сегмент
~
2 завъртания
Ръководство за бързо пускане в експлоатация
Сглобете сегментната сонда
Забележка
Ако има достатъчно пространство до съда, сондата може да бъде сглобена преди
вкарването й в него.

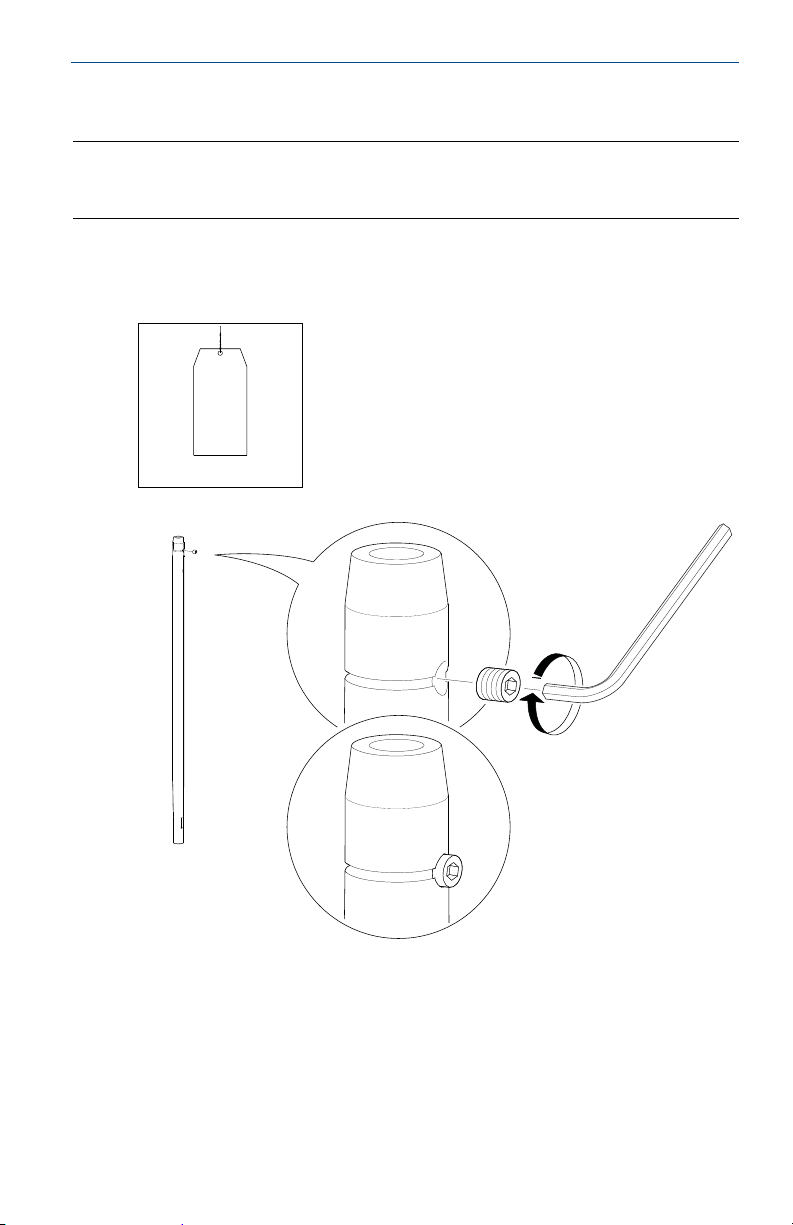

1. Вкарайте ограничителния винт в горния сегмент. Затегнете
приблизително 2 завъртания.
5
Ръководство за бързо пускане в експлоатация
Долен сегмент
декември 2014 г.

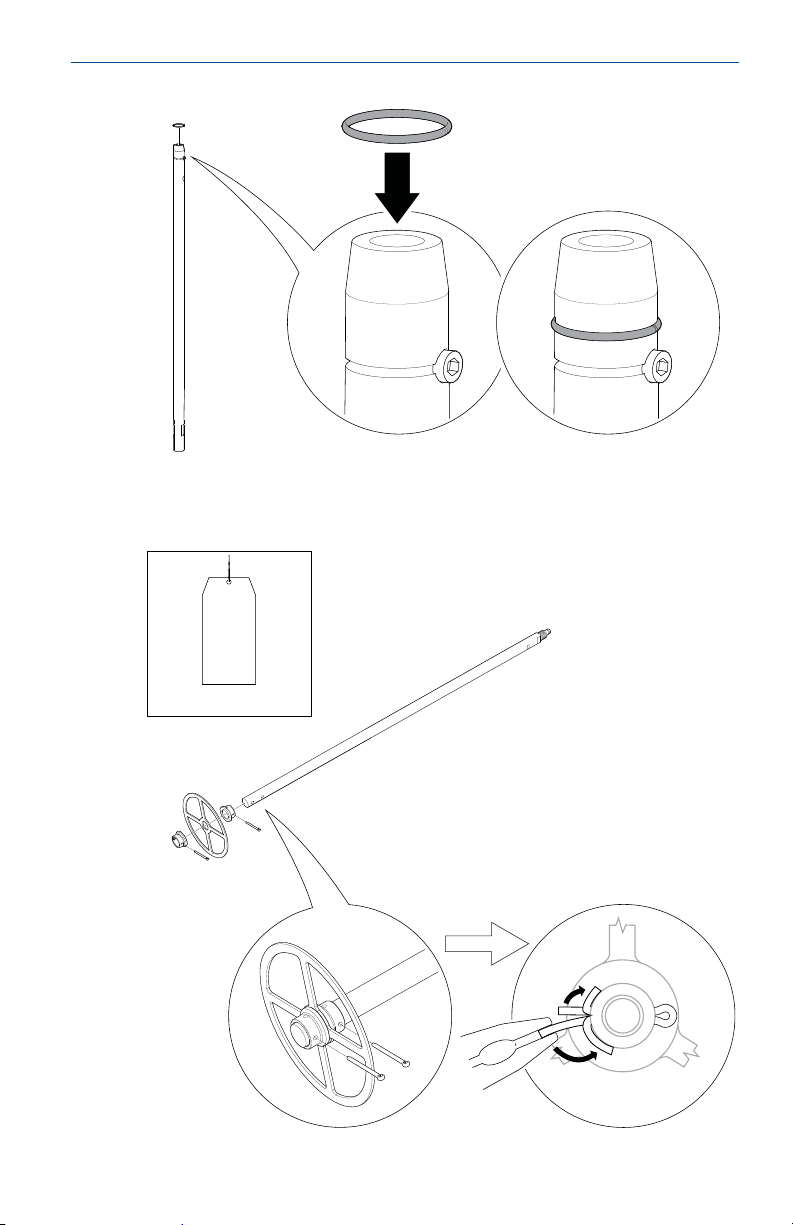

2. Сглобете предварително предпазния пръстен.
3. Опция: Ако сте го поръчали, монтирайте центриращия диск на долния
сегмент на сондата.
6
