Краткое руководство по вводу в эксплуатацию

00825-0107-4308, Ред. AC

Уровнемер 3308

Краткое руководство по вводу в
эксплуатацию, Код опции WU

Май 2013 г.

Краткое руководство по вводу в эксплуатацию

Взрывы могут привести к серьезной травме или смертельному исходу.

Установка данного уровнемера во взрывоопасной среде должна осуществляться в
соответствии с действующими местными, национальными и международными
стандартами, правилами и нормативами.

Убедитесь, что устройство установлено в соответствии с правилами техники искро- и
взрывобезопасности.

Удар электрическим током может привести к смерти или серьезным травмам

Выполните заземление устройства на неметаллических резервуарах (например,
резервуарах из стекловолокна) для предотвращения накопления
электростатического заряда.

Одинарные зонды чувствительны к воздействию сильных электромагнитных полей,
поэтому они не подходят для неметаллических резервуаров.

При транспортировке блока питания должны приниматься меры по предотвращению
накопления электростатического заряда.

Данное устройство должно устанавливаться таким образом, чтобы обеспечить
расстояние между антенной и людьми не менее 8 дюймов (20 см).

Утечки в технологических соединениях могут привести к смерти или
серьезным травмам.

Обращайтесь с уровнемером осторожно.

В случае повреждения технологического уплотнения при снятии головы датчика с
зонда может произойти утечка газа из резервуара.

Несоблюдение указаний по безопасной установке может привести к
серьезным травмам

Оборудование должно устанавливаться только квалифицированным персоналом.

Используйте данное оборудование только в соответствии с указаниями,
приведенными в данном руководстве и справочном руководстве. Для получения
дополнительной информации см. Руководство по эксплуатации на Уровнемер 3308
(Документ № 00809-0107-4308).

или смертельному исходу.

Май 2013 г.

.

2

Май 2013 г.

2 m

Необходимое оборудование

Краткое руководство по вводу в эксплуатацию

Рулетка

Разметочный карандаш

Инструмент для перерезания
болтов или проволоки

Торцевой ключ (M4)

Противозадирная паста или
лента ПТФЭ (для резьбового
соединения)

Прокладка

(для фланцевого соединения)

Стандартные инструменты,
например, отвертка, гаечный
ключ, плоскогубцы

AMS

AMS Wireless Configurator версии

12.0 или выше или полевой

коммуникатор

3

Краткое руководство по вводу в эксплуатацию

Высота резервуара:

Высота

резервуара

Длина зонда = высота резервуара -

2 дюйма (5 см)

Длина зонда:

Зазор 5 см
(2 дюйма)

Длина зонда

1. Измерение высоты резервуара

2. Расчет длины зонда

Май 2013 г.

4

Май 2013 г.

123

4

5

6

7

8

0

Краткое руководство по вводу в эксплуатацию

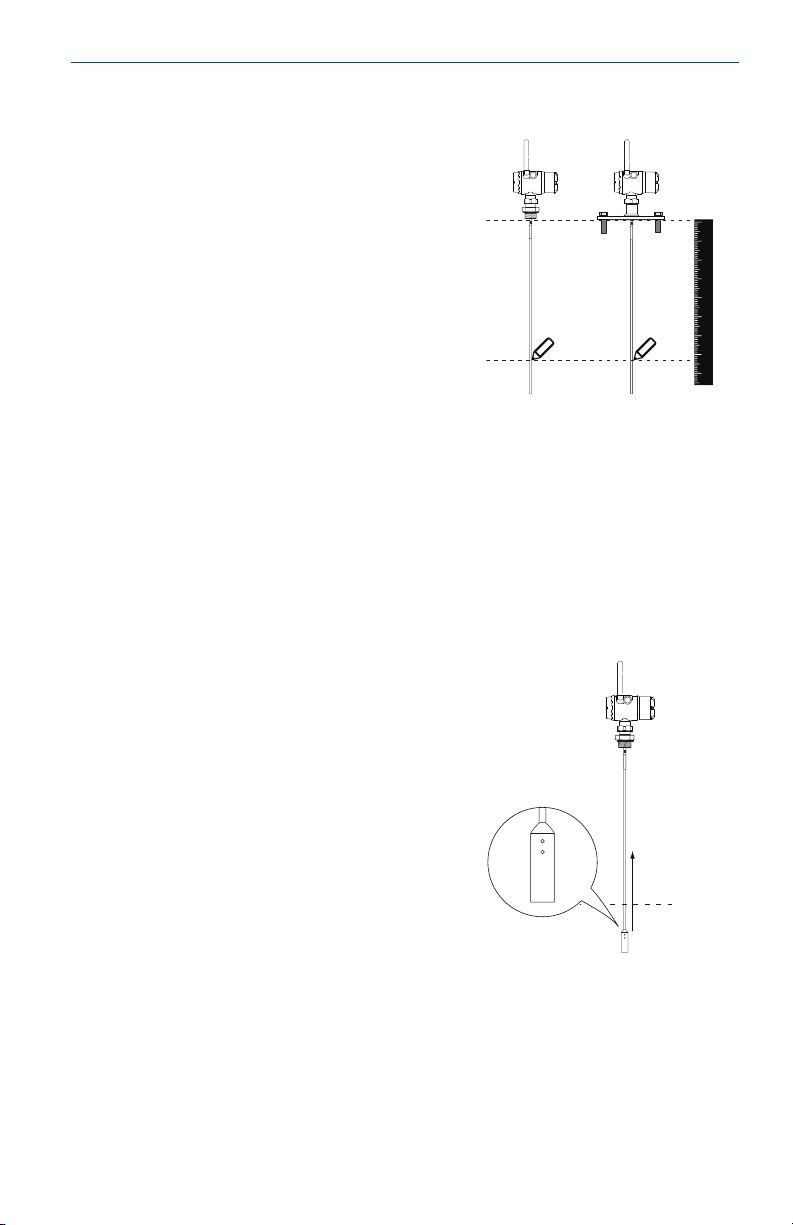

3. Отметка места обрезания зонда

4. Перемещение груза вверх

5

Краткое руководство по вводу в эксплуатацию

Затяжка вручную,
силой - 15 Нм

5. Обрезка зонда в отмеченном месте

6. Затяжка груза

Май 2013 г.

6

Май 2013 г.

Только для резьбового
соединения резервуара, не для
фланцевого соединения.

Используйте противозадирную пасту
или ленту ПТФЭ в соответствии с
правилами вашего предприятия.

Прокладка

Краткое руководство по вводу в эксплуатацию

7. Уплотнение и защита резьбы

8. Монтаж устройства на резервуаре

7

Краткое руководство по вводу в эксплуатацию

123

456

7809

Клеммы для
подключения
средств связи

Полевой коммуникатор

HART-модем

AMS Wireless Configurator:

a. Запустите AMS Wireless Configurator:

b. Выберите «Device Connection View»

(«Просмотр подключения к
устройству») в меню «View»
(«Просмотр»).

c. Щелкните два раза по устройству в

HART-модеме.

Полевой коммуникатор:

a. Включите полевой коммуникатор.

b. Используйте символ HART в

главном меню.

c. Полевой коммуникатор теперь

подсоединяется к устройству.

Май 2013 г.

9. Установка блока питания

10. Подключение к средству коммуникации

8

Май 2013 г.

a. Перейдите к «Configure > Guided Setup > Initial Setup»

(«Конфигурирование > Пошаговая настройка > Начальная
настройка»).

b. Выберите «Basic Setup» («Основная настройка») и следуйте

указаниям.

Используйте Длину зонда и Высоту резервуара, полученные на
шаге 1 и 2 данного документа.

c. Выберите «Verify Level» («Проверка уровня») для проверки своего

измерения уровня.

d. Учтите дополнительную настройку, такую как Volume («Объем») и

Device Display («Дисплей устройства»).

Краткое руководство по вводу в эксплуатацию

11. Конфигурирование устройства с использованием пошаговой настройки

9

Краткое руководство по вводу в эксплуатацию

a. Перейдите к «Overview > Shortcuts» («Общая информация >

Ярлыки быстрого вызова»).

b. Выберите «Configure Update Rate» («Конфигурирование

частоты обновления») и следуйте указаниям.

c. Получите «Network ID» («Идентификатор сети») и «Ключ

подключения» («Join Key») для беспроводной сети (доступны в

беспроводном шлюзе).

d. Выберите «Join Device to Network» («Подключение

устройства к сети») и следуйте указаниям.

a. Перейдите к «Overview > Status» («Общая информация >

Состояние»).

b. Подождите, пока состояние связи не станет «Connected»

(«Подключено»).

На это требуется несколько минут. Пожалуйста, дождитесь, когда
это произойдет.

Вы успешно установили Уровнемер 3308.

Узнайте больше

Пройдите по ссылке www.rosemount.com/level для загрузки
Руководства по эксплуатации на Уровнемер 3308 (Документ
№ 00809-0107-4308).

Май 2013 г.

12. Подключение устройства к сети

13. Ожидание подключения устройства к сети

10

Май 2013 г.

Приблизительно

0,5 дюйма (13 мм)

1. Измерение высоты резервуара

2. Расчет длины зонда

3. Отметка места обрезания зонда

4. Перемещение груза вверх

5. Обрезка зонда в отмеченном месте

6. Затяжка груза

7. Уплотнение и защита резьбы

8. Монтаж устройства на резервуаре

9. Установка блока питания

10. Подключение к устройству

11. Конфигурирование устройства с использованием пошаговой настройки

12. Подключение устройства к сети

13. Ожидание подключения устройства к сети

Краткое руководство по вводу в эксплуатацию

Краткая информация об объекте

Объект

Тэг / Резервуар

#1

#2

#3

#4

#5

#6

#7

#8

Высота

резервуара

(1)

Длина зонда

1) Для резьбовых соединений вычтите 0,5 дюйма (13

мм) из измеренной высоты резервуара для
компенсации относительного смещения.

Высота резервуара = Измеренная высота
резервуара - 0,5 дюйма (13 мм)

11
