Rosemount z serii 3051SF z protokołem WirelessHART Protocol Manuals & Guides [pl]

Skrócona instrukcja obsługi

00825-0214-4802, wersja HE

Marzec 2019

Przetwornik ciśnienia Rosemount™ z serii 3051S
i przepływomierz Rosemount z serii 3051SF

z protokołem WirelessHART

®

Skrócona instrukcja obsługi

OSTRZEŻENIE

UWAGA

Marzec 2019

UWAGA

Niniejsza instrukcja instalacji zawiera podstawowe informacje o przetwornikach bezprzewodowych
Rosemount 3051S i 3051S MultiVariable
serwisie ani usuwaniu usterek opisywanego urządzenia. Szczegółowe informacje można znaleźć w

instrukcji obsługi

obsługi oraz niniejsza instrukcja są również dostępne w wersji elektronicznej pod adresem

EmersonProcess.com/Rosemount

Wybuch może spowodować śmierć lub poważne obrażenia ciała.

Instalacja tego przetwornika w środowisku zagrożonym wybuchem powinna odbywać się zgodnie
z lokalnymi, krajowymi i międzynarodowymi normami i metodami postępowania. Przed instalacją należy
zapoznać się z rozdziałem poświęconym ograniczeniom wynikającym ze stosowania się do norm pracy
w obszarach zagrożonych wybuchem.

 Przed podłączeniem komunikatora polowego w środowisku zagrożonym wybuchem należy się

upewnić, że instalacja urządzeń została wykonana zgodnie z przyjętymi zasadami polowego
okablowania iskrobezpiecznego lub niezapalnego

Por

ażenie prądem elektrycznym może spowodować śmierć lub poważne obrażenia ciała.

 Należy unikać ko

napięcie, grożące porażeniem prądem elektrycznym.

To u rz ądzenie jest zgodne z częścią 15 przepisów FCC. Działanie tego urządzenia podlega
następującym wymaganiom:

 Urządzenie nie może powodować szkodliwych zakłóceń.
 Urządzenie musi być odporne na wszystkie odbierane zakłócenia, łącznie z zakłóceniami

powodującymi niepożądane działanie.

 Urządzenie musi być zainstalowane tak, aby zapewnić minimalną — 20 cm — odległość ant

od

pracowników.

Moduł zasilania można wymieniać w obszarze niebezpiecznym.

 Rezystywność powierzchniowa modułu zasilania jest większa niż jeden gigaom; moduł należy

prawidłowo zamo
montażu i z miejsca montażu należy zachować ostrożność, aby zapobiegać gromadzeniu się
ładunków elektrostatycznych.

przetwornika bezprzewodowego Rosemount 3051S i 3051S MultiVariable. Instrukcje

ntaktu z przewodami i zaciskami. W przewodach może pojawiać się wysokie

ntować w obudowie urządzenia bezprzewodowego. Podczas transportu na miejsce

™

. Instrukcja nie zawiera informacji o diagnostyce, obsłudze,

.

.

eny

Warunki dostawy urządzeń bezprzewodowych:

Urządzenie jest dostarczane bez zainstalowanego modułu zasilania. Przed wysyłką urządzenia należy
wyjąć moduł zasilania.

Każdy moduł zasilania zawiera dwa akumulatory litowe wielkości „C”. Zasady transportu akumulatorów
litowych są regulowane przez Departament Transportu Stanów Zjednoczonych oraz przez organizacje
IATA (International Air Transport Association), ICAO (International Civil Aviation Organization) i ARD
(European Ground Transportation of Dangerous Goods). Pełną odpowiedzialność za przestrzeganie tych
oraz innych lokalnych przepisów podczas transportu ponosi nadawca. Przed wysyłką towaru należy
zapoznać się z aktualnym stanem prawnym i bieżącymi wymaganiami.

Spis treści

Komunikacja bezprzewodowa . . . . . . . . . . .3

Montaż przetwornika. . . . . . . . . . . . . . . . . . . 4

Podłączenie modułu zasilania . . . . . . . . . .10

Kalibracja cyfrowa przetwornika . . . . . . . . .10

2

Zamknięcie obudowy . . . . . . . . . . . . . . . . . 11

Sprawdzanie poprawności działania . . . . . 11

Dane techniczne . . . . . . . . . . . . . . . . . . . . 13

Atesty urządzenia . . . . . . . . . . . . . . . . . . . 15

COMM

P/N 00753-9200-0010

Marzec 2019

Skrócona instrukcja obsługi

1.0 Komunikacja bezprzewodowa

1.1 Kolejność włączania zasilania

Moduł zasilania nie może być zainstalowany w żadnym urządzeniu
bezprzewodowym przed instalacją i sprawdzeniem poprawności działania
inteligentnej bramy bezprzewodowej Emerson
wykorzystuje czarny moduł zasilania. Numer zamówieniowy modułu zasilania
to 701PBKKF. Urządzenia bezprzewodowe należy uruchamiać począwszy
od tego, które zostało zainstalowane najbliżej bramy. Zapewni to prostszą
iszybszą instalację sieci. Aby nowe urządzenia szybciej przyłączały się
do sieci, w bramie należy aktywować funkcję Active Advertising (aktywnego
ogłaszania). Szczegółowe informacje o bramie bezprzewodowej można
znaleźć w jej instrukcji obsługi

.

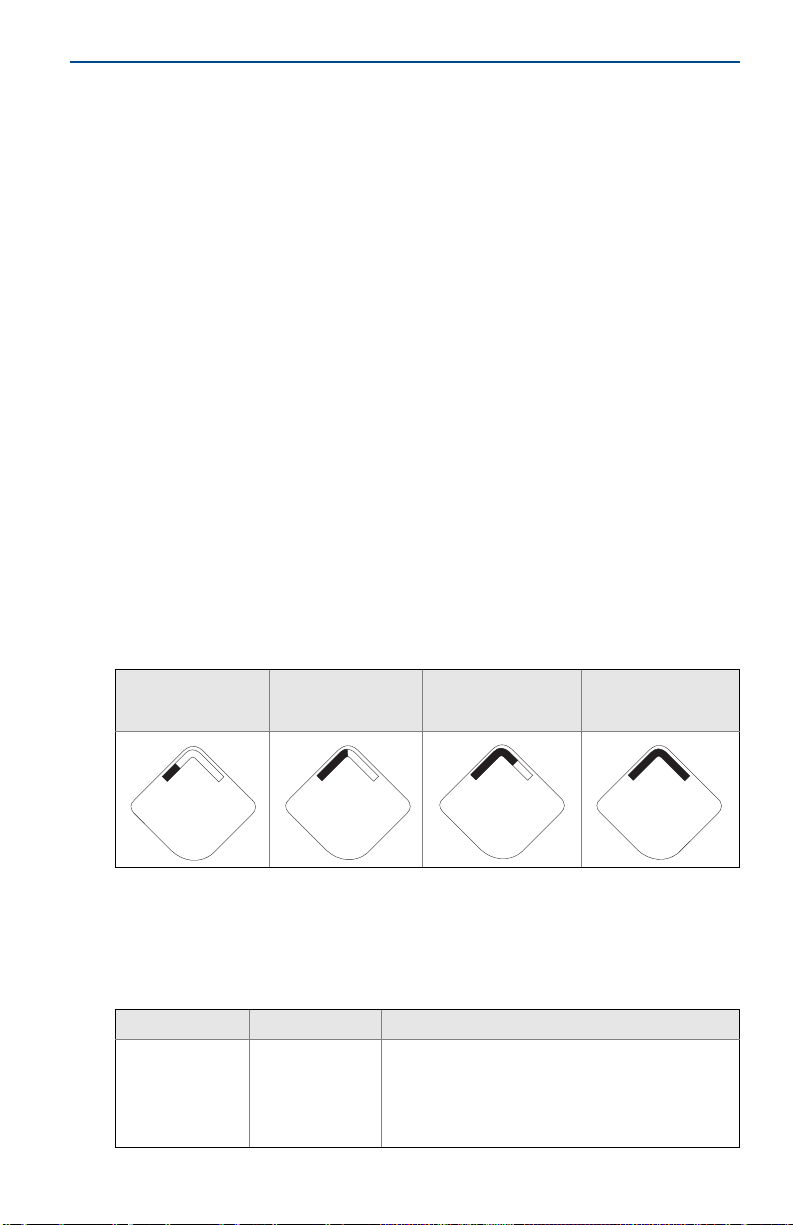

1.2 Pozycja anteny

Antenę ustawić pionowo, tak aby była całkowicie wyprostowana w górę lub
wdół. W celu uzyskania niezakłóconej komunikacji z innymi urządzeniami
antena powinna znajdować się w odległości co najmniej 1 m (3 stopy)
od dużych obiektów lub budynków.

Ilustracja 1. Pozycja anteny

™

(bramy). Ten przetwornik

1.3 Podłączenie komunikatora polowego

Aby komunikator polowy mógł nawiązać połączenie z przetwornikiem
Rosemount 3051S lub Rosemount 3051SMV, należy podłączyć moduł
zasilania. Ten przetwornik wykorzystuje czarny moduł zasilania. Numer
zamówieniowy modułu zasilania to 701PBKKF.

Ilustracja 2. Podłączenie komunikatora polowego

P/N 00753-9200-0010

COMM

P/N 00753-9200-0010

COMM

3

Skrócona instrukcja obsługi

Flow

Kierunek
przepływu

Flow

Kierunek
przepływu

Kierunek

przepływu

Flow

Kierunek
przepływu

2.0 Montaż przetwornika

2.1 Pomiary natężenia przepływu

cieczy

1. Króćce należy umieścić z boku rurociągu.

2. Przetwornik zamontować na tej samej
wysokości lub poniżej króćców.

3. Przetwornik należy zamontować tak, aby
zawory spustowo-odpowietrzające były
skierowane do góry.

4. Antenę ustawić pionowo, tak aby była
całkowicie wyprostowana w górę lub w dół.

2.2 Pomiary natężenia przepływu

gazu

1. Króćce umieścić z góry lub z boku
rurociągu.

2. Przetwornik zamontować na tej samej
wysokości lub powyżej króćców.

3. Antenę ustawić pionowo, tak aby była
całkowicie wyprostowana w górę lub w dół.

Marzec 2019

Flow

2.3 Pomiary natężenia przepływu

pary

1. Króćce należy umieścić z boku rurociągu.

2. Przetwornik zamontować na tej samej
wysokości lub poniżej króćców.

3. Przewody impulsowe napełnić wodą.

4. Antenę ustawić pionowo, tak aby była
całkowicie wyprostowana w górę lub w dół.

4

158

(6,25)

3.08
(78)

A

78

(3,08)

Marzec 2019

Skrócona instrukcja obsługi

Ilustracja 3. Montaż panelowy i montaż na wsporniku

Montaż panelowy Montaż na wsporniku

Kołnierz coplanar

6.25

(158)

Kołnierz tradycyjny

Przyłącze procesowe

A. Obejma typu U

5

Skrócona instrukcja obsługi

A

4 × 1.75-in.

(44 mm)

D

4 × 1.75-in.

(44 mm)

4 × 2.25-in.

(57 mm)

C

4 × 1.75-in.

(44 mm)

4 × 1.50-in.

(38 mm)

B

4 × 2.88-in.

(73 mm)

57 mm

(4 × 2,25 cala)

44 mm

(4 × 1,75 cala)

38 mm

(4 × 1,50 cala)

73 mm

(4 × 2,88 cala)

44 mm

(4 × 1,75 cala)

44 mm

(4 × 1,75 cala)

2.4 Dokręcanie śrub

Jeśli montaż przetworników wymaga zastosowania kołnierzy procesowych,
zbloczy lub adapterów uszczelniających, prace instalacyjne należy
wykonywać zgodnie z poniższymi wskazówkami. Zapewni to szczelność
połączeń i optymalną pracę przetworników. Stosować wyłącznie śruby
dostarczone w komplecie z przetwornikiem lub śruby oferowane jako części
zamienne przez firmę Emerson. Ilustracja 4 przedstawia typowe zestawy
montażowe przetworników oraz informacje na temat odpowiedniej długości
śrub, które umożliwiają poprawny montaż przetwornika.

Ilustracja 4. Typowe konfiguracje przetworników

Marzec 2019

A. Przetwornik z kołnierzem Coplanar
B. Przetwornik z kołnierzem tradycyjnym i opcjonalnymi adapterami

C. Przetwornik z kołnierzem Coplanar, opcjonalnym zbloczem i opcjonalnymi

D. Przetwornik z kołnierzem Coplanar i opcjonalnymi adapterami uszczelniającymi

Zwykle śruby są wykonane ze stali węglowej lub nierdzewnej. Materiał śrub
można określić na podstawie oznaczeń na łbach — patrz Tabela 1. Jeśli

Tabela 1 nie zawiera oznaczenia materiału, należy skontaktować się

z lokalnym przedstawicielem firmy Emerson.
Śruby należy montować następująco:

1. Śruby ze stali węglowej nie wymagają smarowania, a śruby ze stali

2. Dokręcić śruby palcami.

3. Dokręcić śruby naprzemiennie wstępnym momentem dokręcania. Dane

6

uszczelniającymi

adapterami uszczelniającymi

nierdzewnej są fabrycznie pokrywane smarem, co ułatwia montaż.
Niezależnie od rodzaju śrub nie ma potrzeby stosowania dodatkowych
smarów podczas ich montażu.

na temat wstępnej wartości momentu dokręcania zawiera Tabela 1.

OSTRZEŻENIE

B7M

316

316

316

SW

316

STM

316

R

B8M

A

B

C

Rosemount 3051S/3051SMV/3051/2051

D

Rosemount 3051S/3051SMV/3051/2051

Marzec 2019

Skrócona instrukcja obsługi

4. Dokręcić śruby, stosując końcową wartość momentu dokręcania, również
krzyżowo. Dane na temat końcowej wartości momentu dokręcania zawiera

Ta be l a 1 .

5. Przed zadaniem ciśnienia należy sprawdzić, czy śruby kołnierza
przechodzą przez płytę izolatora.

Tabela 1. Wartości momentów dokręcania dla śrub kołnierza i adaptera

uszczelniającego

Materiał śruby Oznaczenia na łbach

Stal węglowa (CS)

Stal nierdzewna
(SST)

Wstępny

moment

dokręcania

34 Nm 73,4 Nm

17 Nm 34 Nm

Końcowy

moment

dokręcania

2.5 Pierścienie uszczelniające z adapterami uszczelniającymi

Niezainstalowanie odpowiednich pierścieni uszczelniających adapterów uszczelniających może
być przyczyną wycieku medium procesowego, co z kolei może spowodować śmierć lub poważne
obrażenia ciała. Dwa adaptery uszczelniające można rozpoznać po charakterystycznych
wyżłobieniach na pierścienie uszczelniające. Należy stosować wyłącznie pierścienie
uszczelniające zaprojektowane z myślą o określonym adapterze uszczelniającym, zgodnie
zponiższą ilustracją:

A. Adapter uszczelniający
B. Pierścień uszczelniający
C. Pierścień z PTFE (przekrój jest kwadratowy)
D. Pierścień z elastomeru (przekrój jest okrągły)

Przy każdorazowym demontażu kołnierzy lub adapterów należy wizualnie zbadać st
pierścieni uszczelniających. Jeśli pierścień nosi ślady uszkodzeń, np. ubytki lub nacięcia, należy
go wymienić na nowy. Po wymianie pierścieni uszczelniających należy ponownie dokręcić śruby
kołnierza oraz śruby centrujące odpowiednim momentem obrotowym, kompensując osadzenie
pierścieni uszczelniających z PTFE.

an techniczny

7

Skrócona instrukcja obsługi

OSTRZEŻENIE

Marzec 2019

2.6 Antena do montażu zdalnego o wysokim wzmocnieniu

(opcja)

Opcje zdalnej anteny o dużym wzmocnieniu zapewniają wszechstronność
montażu bezprzewodowych przetworników Rosemount 3051S i 3051SMV
woparciu o łączność bezprzewodową, zabezpieczenie przed przepięciami
i obowiązujące zasady bezpieczeństwa pracy.

Przy instalacji zdalnych anten w przetwornikach Rosemount 3051S i 3051SMV zawsze należy
przestrzegać zasad bezpieczeństwa pracy, aby uniknąć awarii lub kontaktu z liniami
elektrycznymi wysokiego napięcia.

Elementy zdalnej anteny do przetworników Rosemount 3051S i 3051SMV należy montować
zgodnie z lokalnymi i krajowymi przepisami dotyczącymi instalacji elektrycznych, a także
przestrzegać zasad zabezpieczenia przeciwprzepięciowego.

Przed przystąpieniem do montażu należy skonsultować się z lokalnym pracownikiem lub
inspektorem nadzoru elektrycznego oraz osobą nadzorującą w miejscu pracy.

Opcjonalne zdalne anteny do przetworników Rosemount 3051S i 3051SMV rozszerzają zakres
możliwości montażu urządzenia przy jednoczesnej optymalizacji jakości łączności
bezprzewodowej i zachowaniu zgodności z lokalnymi normami wykorzystania pasma. Aby
utrzymać jakość łączności bezprzewodowej i zachować zgodność z lokalnymi normami
wykorzystania pasma, nie należy zmieniać długości i typu kabla ani typu anteny.

Jeśli zestaw zdalnej anteny nie zostanie zamontowany w sposób opisany w tej instrukcji, firma
Emerson nie ponosi odpowiedzialności za obniżenie jakości łączności bezprzewodowej ani
niezachowanie zgodności z lokalnymi normami wykorzystania pasma.

Zestaw anteny do montażu zdalnego o dużym wzmocnieniu zawiera taśmę
uszczelniającą do użycia na połączeniach kablowych zabezpieczenia
przeciwprzepięciowego i anteny.

Należy wybrać lokalizację montażu, która zapewni optymalną jakość łączności
bezprzewodowej zdalnej anteny. Zaleca się montaż zdalnej anteny na
wysokości 4,6–7,6 m (15–25 stóp) nad powierzchnią ziemi lub 2 m (6 stóp)
nad przeszkodami albo dużymi elementami infrastruktury. W celu instalacji
zdalnej anteny należy wykonać poniżej przedstawioną procedurę:

Opcja WN

1. Zamontować antenę na wsporniku o średnicy 1,5–2 cali przy użyciu

dostarczonych elementów montażowych.

2. Zabezpieczenie przeciwprzepięciowe podłączyć bezpośrednio do

przyłącza na górnej powierzchni przetwornika Rosemount 3051S lub
3051SMV.

3. Na przyłączu zabezpieczenia przeciwprzepięciowego zainstalować zacisk

uziemiający, podkładkę blokującą i nakrętkę.

4. Podłączyć antenę do zabezpieczenia przeciwprzepięciowego,

wykorzystując dostarczony kabel koncentryczny LMR-400, upewniając się,
że pętla okapowa znajduje się w odległości co najmniej 0,3 m (1 stopa)
od zabezpieczenia przeciwprzepięciowego.

5. Uszczelnić wszystkie połączenia między bezprzewodowym urządzeniem

polowym, zabezpieczeniem przeciwprzepięciowym, kablem i anteną
za pomocą taśmy uszczelniającej do połączeń koncentrycznych.

8

Marzec 2019

Skrócona instrukcja obsługi

6. Upewnić się, że wspornik montażowy i zabezpieczenie
przeciwprzepięciowe są uziemione zgodnie z lokalnymi/krajowymi
normami elektrycznymi.

Nadmiar kabla koncentrycznego należy ułożyć w zwoje o średnicy 0,3 m (12 cali).

Ilustracja 5. Przetwornik Rosemount 3051S z anteną do montażu

zdalnego o dużym wzmocnieniu

Uwaga: konieczne jest zabezpieczenie przed działaniem czynników
pogodowych!

Zestaw anteny do montażu zdalnego zawiera taśmę uszczelniającą połączeń
koncentrycznych do połączeń kablowych zabezpieczenia
przeciwprzepięciowego, anteny i przetwornika Rosemount 3051S lub
3051SMV. Zastosowanie taśmy uszczelniającej połączeń koncentrycznych
gwarantuje jakość działania sieci bezprzewodowej. Ilustracja 6 przedstawia
sposób zakładania taśmy uszczelniającej połączeń koncentrycznych.

Ilustracja 6. Sposób zakładania taśmy uszczelniającej połączeń

koncentrycznych do połączeń kablowych

9

Skrócona instrukcja obsługi

3.0 Podłączenie modułu zasilania

1. Zdjąć pokrywę obudowy od strony zacisków przyłączeniowych.

2. Podłączyć czarny moduł zasilania.

4.0 Kalibracja cyfrowa przetwornika

Uwaga

Dostarczane przez producenta przetworniki są w pełni skonfigurowane fabrycznie
zgodnie ze specyfikacją zamówieniową lub zgodnie z wartościami
domyślnymi (szerokość zakresu pomiarowego = górna wartość graniczna).

4.1 Kalibracja cyfrowa zera

Kalibracja cyfrowa zera jest kalibracją jednopunktową, stosowaną
do kompensacji wpływu pozycji montażu i ciśnienia statycznego. Podczas
kalibracji cyfrowej zera zawór wyrównawczy musi być otwarty, a rurki
impulsowe wypełnione medium procesowym.

Jeśli przesunięcie zera jest mniejsze niż 3% wartości rzeczywistej, należy
wykonać procedurę cyfrowej kalibracji zera opisaną poniżej w punkcie

Wykorzystanie komunikatora polowego.

Marzec 2019

Wykorzystanie komunikatora polowego

Skróty

klawiszowe

HART

3, 5, 1, 3

Sposób podłączenia komunikatora polowego przedstawia Ilustracja 2 na

stronie 3.

Uwaga

Po przyłączeniu urządzenia do sieci czynność tę można również wykonać przy użyciu
konfiguratora sieci bezprzewodowej AMS™.

10

Czynności

®

1. Wyrównać ciśnienie lub odpowietrzyć przetwornik i podłączyć

do komunikatora polowego.

2. W menu komunikatora wprowadzić skrót klawiszowy HART.

3. W celu wykonania kalibracji cyfrowej zera postępować
z wyświetlanymi poleceniami.

zgodnie

N E T w K

S R C H N G

n e t w k

O K

Marzec 2019

Skrócona instrukcja obsługi

5.0 Zamknięcie obudowy

Zamknąć pokrywę obudowy i dokręcić zgodnie z wymaganiami
bezpieczeństwa. Zawsze należy zapewnić szczelność pokryw obudowy części
elektronicznej poprzez dokręcenie pokryw do zetknięcia ze sobą metalowych
elementów. Nie należy jednak dokręcać pokryw zbyt mocno.

6.0 Sprawdzanie poprawności działania

Działanie można sprawdzić w czterech miejscach:

 W samym urządzeniu przy wykorzystaniu wyświetlacza lokalnego

(wyświetlacza LCD)

 Za pomocą komunikatora polowego
 Za pomocą zintegrowanego serwera www inteligentnej bramy

bezprzewodowej

 Za pomocą konfiguratora sieci bezprzewodowej AMS

6.1 Wyświetlacz lokalny (wyświetlacz LCD)

Wyświetlacz LCD będzie wyświetlał wartości wyjściowe z częstotliwością
uaktualniania komunikacji bezprzewodowej. Informacje o kodach błędów
i komunikatach przedstawianych na wyświetlaczu LCD można znaleźć
w instrukcjach obsługi przetworników bezprzewodowych Rosemount 3051S
i 3051SMV. Należy nacisnąć i przytrzymać przez co najmniej pięć sekund
przycisk Diagnostic (Diagnostyka), aby wyświetlić ekrany TAG (Oznaczenie
projektowe), Device ID (Identyfikator urządzenia), Network ID (Identyfikator
sieci), Network Join Status (Stan przyłącza do sieci) i Device Status (Stan
urządzenia).

Wyszukiwanie sieci

Przyłączanie

urządzenia do sieci

Połączenie

z ograniczoną

szerokością pasma

Połączono

6.2 Komunikator polowy

Do komunikacji z bezprzewodowym przetwornikiem HART wymagane są
opisy urządzeń DD bezprzewodowych przetworników Rosemount 3051S
i 3051SMV. Sposób podłączenia komunikatora polowego przedstawia

Ilustracja 2 na stronie 3.

Funkcja Skrót klawiszowy Elementy menu

Communications

(Komunikacja)

3, 4

n e t w k

N E G O T

n e t w k

L I M - O P

Join Status

pracy bezprzewodowej),

Number of Available Neighbors

sąsiadów),
zgłoszeń),
przyłączenia)

(Stan przyłączania),

Number of Advertisements Heard

Number of Join Attempts

Join Mode

Wireless Mode

(Tryb przyłączania),

(Liczba dostępnych

(Liczba prób

(Tryb

(Liczba

11

Skrócona instrukcja obsługi

6.3 Inteligentna brama bezprzewodowa

W zintegrowanym serwerze www bramy bezprzewodowej należy przejść
do strony Explorer > Status (Eksplorator > Stan). Zostanie na niej
przedstawiona informacja o połączeniu z siecią i poprawnej komunikacji.

Uwaga

Przyłączanie urządzenia do sieci może trwać kilka minut. Szczegółowe informacje
można znaleźć w skróconej instrukcji instalacji inteligentnej bramy bezprzewodowej.

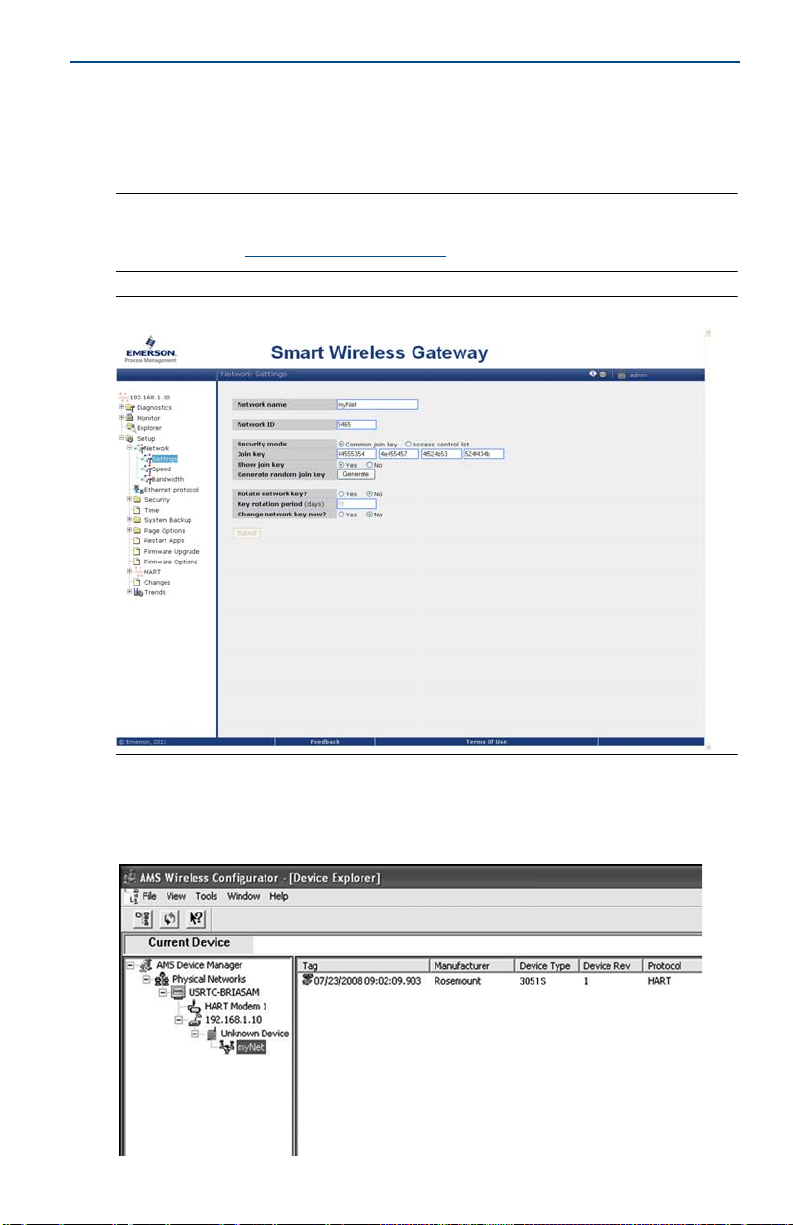

Ilustracja 7. Ustawienia sieciowe bramy

Marzec 2019

6.4 Konfigurator sieci bezprzewodowej AMS

Po przyłączeniu urządzenia do sieci, pojawi się ono w konfiguratorze sieci
bezprzewodowej w sposób pokazany na ilustracji poniżej.

12

COMM

P/N 00753-9200-0010

Marzec 2019

Skrócona instrukcja obsługi

6.5 Rozwiązywanie problemów

Jeśli nie następuje przyłączenie przetwornika do sieci po włączeniu zasilania,
należy sprawdzić poprawność konfiguracji parametrów Network ID
(Identyfikator sieci) i Join Key (Klucz przyłączania) oraz czy została włączona
funkcja Active Advertising (Aktywne ogłaszanie) w bramie. Identyfikator sieci
i klucz przyłączenia w urządzeniu muszą być zgodne z identyfikatorem sieci
i kluczem przyłączenia w bramie.

Identyfikator sieci i klucz przyłączenia można odczytać z serwera WWW bramy
na stronie Setup > Network > Settings (Konfiguracja > Sieć > Ustawienia)
(patrz Ilustracja 7 na stronie 12). Identyfikator sieci i klucz przyłączenia można
zmienić w urządzeniu bezprzewodowym przy użyciu poniższego skrótu
klawiszowego.

Funkcja Skrót klawiszowy Elementy menu

Communications

(Komunikacja)

3, 4

Join Status

pracy bezprzewodowej),

Number of Available Neighbors

sąsiadów),
zgłoszeń),
przyłączenia)

(Stan przyłączania),

Number of Advertisements Heard

Number of Join Attempts

Wireless Mode

Join Mode

(Liczba dostępnych

(Tryb przyłączania),

(Liczba prób

7.0 Dane techniczne

Ilustracja 8. Schemat bloku przyłączeniowego

(Tryb

(Liczba

Sposób podłączenia komunikatora polowego przedstawia Ilustracja 2 na

stronie 3.

Tabela 2. Skrót klawiszowy HART

Funkcja Skrót klawiszowy Elementy menu

Manufacturer (Producent), Model (Model), Final
Assembly Number (Numer gotowego urządzenia),
Universal (Numer uniwersalny), Field Device
(Urządzenie polowe), Software (Oprogramowanie),
Hardware (Sprzęt), Descriptor (Opis), Message

(Komunikat), Date (Data), Model Number I, II, III
(Numer modelu I, II, III), SI Unit Restriction
(Ograniczenia jednostek SI), Country (Kraj)

Device Info

(Informacje o
urządzeniu)

(1)

2, 2, 9

13

Skrócona instrukcja obsługi

Tabela 2. Skrót klawiszowy HART

Funkcja Skrót klawiszowy Elementy menu

Configure Basic Setup (Konfiguracja podstawowa),

Guided Setup
(Kreator
konfiguracji)

Manual Setup
(Konfiguracja
ręczna)

Wireless
(Informacje o sieci
bezprzewodowej)

1. Jeśli obsługiwany jest przetwornik Rosemount 3051SMV, należy wykonać skrót klawiszowy 2, 2, a

następnie przejść do menu ”Device Information” (Informacje o urządzeniu).

2, 1

2, 2

2, 2, 1

Zero Sensor Trim (Kalibracja cyfrowa czujnika), Join
Device to Network (Przyłączenie urządzenia do
sieci), Update Rate (Częstotliwość uaktualniania),
Device Display (Wyświetlacz urządzenia), Alert
Setup (Konfiguracja alarmów), Scaled Variable

(Zmienna skalowana)

Configure (Konfiguracja), Manual Setup
(Konfiguracja ręczna), Wireless (Informacje o sieci
bezprzewodowej), Pressure (Ciśnienie), Device

Temperatures (Temperatury urządzenia), Device
Information (Informacje o urządzeniu), Display

(Wyświetlacz), Scaled Variable (Zmienna
skalowana), Other (Inne)

Network ID (Identyfikator sieci), Join Device to
Network (Dołączanie urządzenia do sieci), Configure

Update Rate (Konfiguracja częstotliwości

aktualizacji), Configure Broadcast Power Level
(Konfiguracja poziomu mocy transmisji), Power Mode
(Tryb mocy), Power Source (Źródło zasilania)

Marzec 2019

14

Marzec 2019

Skrócona instrukcja obsługi

8.0 Atesty urządzenia

Wersja 2.2

8.1 Informacje o dyrektywach europejskich

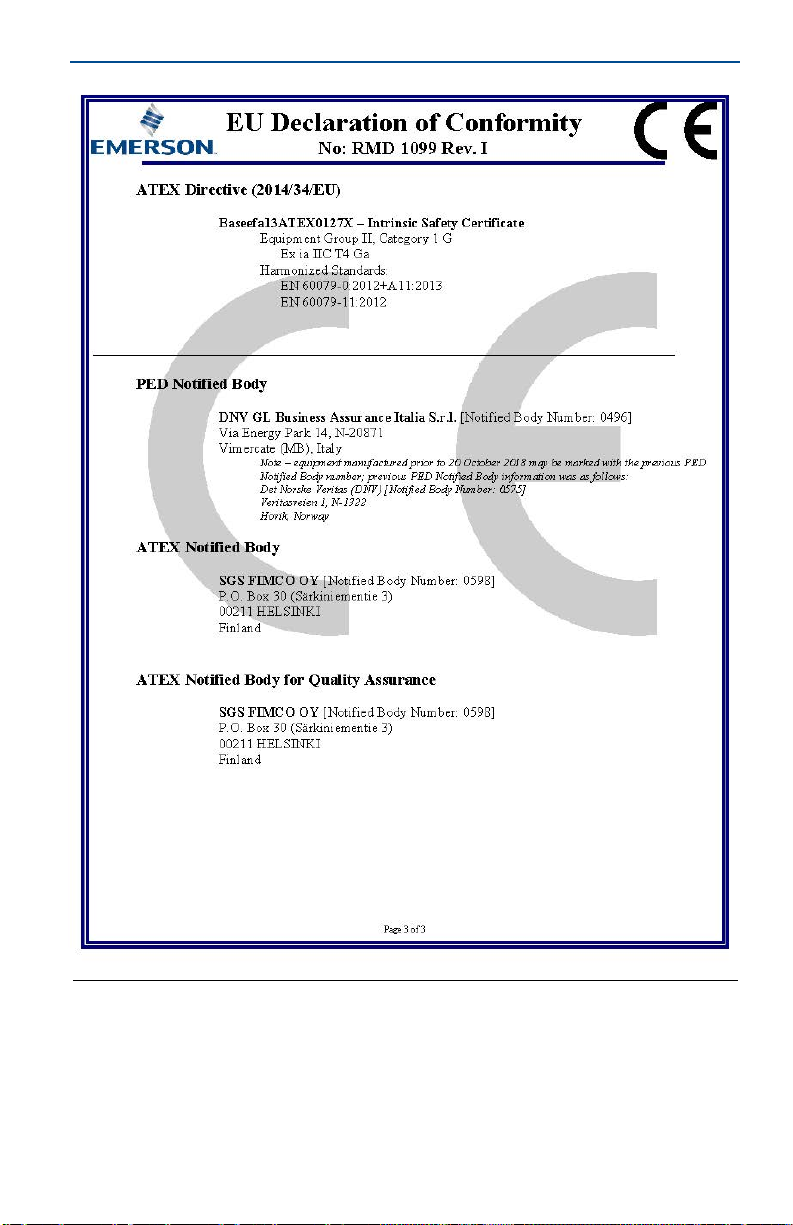

Kopia Deklaracji zgodności UE znajduje się na końcu niniejszej skróconej
instrukcji obsługi. Najnowszą wersję deklaracji zgodności UE można znaleźć
pod adresem EmersonProcess.com/Rosemount

8.2 Zgodność z przepisami telekomunikacyjnymi

Wszystkie urządzenia bezprzewodowe wymagają atestu potwierdzającego
zgodność z przepisami regulującymi wykorzystanie fal radiowych. Niemal
wszystkie kraje wymagają takich atestów.

Firma Emerson współpracuje z urzędami na całym świecie w celu zapewnienia
pełnej zgodności i usunięcia ryzyka łamania krajowych dyrektyw lub przepisów
regulujących pracę urządzeń bezprzewodowych.

8.3 FCC i IC

To urządzenie jest zgodne z częścią 15 przepisów FCC. Praca urządzenia
podlega następującym warunkom: Niniejsze urządzenie nie może powodować
szkodliwych zakłóceń. Urządzenie musi być odporne na wszystkie odbierane
zakłócenia, łącznie z zakłóceniami powodującymi niepożądane działanie.
Urządzenie musi być zainstalowane tak, aby zapewnić minimalną — 20 cm —
odległość anteny od pracowników.

.

8.4 Atesty do pracy w obszarach bezpiecznych

Przetworniki są standardowo badane i testowane w celu sprawdzenia ich
zgodności z podstawowymi wymaganiami elektrycznymi, mechanicznymi
ipożarowymi. Badania prowadzone są w laboratorium akredytowanym przez
amerykańską agencję Occupational Safety and Health Administration (OSHA).

8.5 Instalacja urządzenia w Ameryce Północnej

Amerykańskie normy elektryczne (National Electrical Code® — NEC)
i kanadyjskie (Canadian Electrical Code — CEC) zezwalają na użycie
urządzeń z oznaczeniem europejskim stref w strefach amerykańskich i na
odwrót. Oznaczenia muszą być właściwe do klasyfikacji obszaru, rodzaju gazu
i klasy temperaturowej. Informacje te są jasno określone we właściwych
normach.

15

Skrócona instrukcja obsługi

8.6 USA

I5 Amerykańskie atesty iskrobezpieczeństwa (IS), niezapalności (NI) i niezapalności

pyłów (DIP)
Certyfikat: FM 3027705
Normy: FM Class 3600 – 2011, FM Class 3610 – 2010, FM Class 3611 – 2004,

FM Class 3810 – 2005, NEMA

Oznaczenia: Przeciwwybuchowość w klasie I, strefa 1, grupy A, B, C, D; w klasie II,

Specjalne warunki bezpiecznego stosowania (X):

1. Przetworników bezprzewodowych Rosemount 3051S i SMV należy używać
wyłącznie z baterią akumulatorową 701PBKKF Rosemount SmartPower
int

eligentnym urządzeniem gromadzącym energię pochodzącą z drgań w mo
silania firmy Perpetuum.

za

2. Obudowa przetwornika może zawierać więcej niż 10% aluminium i należy ją

traktować jako potencjalne źródło zapłonu w przypadku uderzenia lub tarcia.

3. Rezystywność powierzchniowa anteny ma wartość powyżej 1 G

wycierać ani czyścić pr
dopuścić

strefa 1, grupy E, F, G; w klasie III T4;
Klasa I, strefa 0 AEx ia IIC T4; niezapalność w klasie I, strefa 2,
grupy A, B, C, D T4;
Niezapalność pyłów w klasie II, strefa 1, grupy E, F, G, w klasie III, T5;
T4 (-50°C  T
jeśli zainstalowano zgodnie ze schematem Rosemount 03151-1000;
obudowa typu 4X

zy użyciu rozpuszczalników ani suchej ścierki, aby

do gromadzenia się ładunków elektrostatycznych.

 +70°C)/T5 (-50°C  T

otoczenia

®

250 – 2003

otoczenia

 +85°C);

. Nie wolno jej

8.7 Kanada

I6 Atest iskrobezpieczeństwa wydawany w Kanadzie

Certyfikat: CSA 1143113
Normy: CAN/CSA C22.2 No. 0-10, CSA Std C22.2 No. 30-M1986,

CAN/CSA C22.2 No. 94-M91, CSA Std C22.2 No. 142-M1987,
CSA Std C22.2 No. 157-92, ANSI/ISA 12.27.01-2003,
CSA Std C22.2 No. 60529:05

Oznaczenia: Iskrobezpieczeństwo w klasie I, strefa 1; możliwość stosowania

w klasie 1, strefa 0, IIC, T3C,
jeśli urządzenie zainstalowano zgodnie ze schematami Rosemount
numer 03151-1010, obudowa typ 4X

Marzec 2019

™

albo

dule

nie

8.8 Europa

I1 Atest iskrobezpieczeństwa ATEX

Certyfikat: Baseefa13ATEX0127X
Normy: EN 60079-0:2012, EN 60079-11:2012
Oznaczenia: II 1 G Ex ia IIC T4 Ga, T4 (-60°C  T

Specjalne warunki bezpiecznego stosowania (X):

1. Obudowy do przetwornika bezprzewodowego Rosemount 3
Rosemount 305

bezpieczającą farbą poliuretanową; jednakże należy chronić je przed

za
uderzeniami i abrazją, jeśli znajdują się w strefie 0.

2. Rezystywność powierzchniowa anteny ma wartość powyżej 1 G. Dlatego an

nie wolno

opuścić do gromadzenia się ładunków elektrostatycznych.

nie d

16

1SMV mogą być

wycierać ani czyścić przy użyciu rozpuszczalnika bądź suchej ś

wykonane ze stopu aluminium i pokryte

otoczenia

 +70°C)

051S i

teny

cierki, aby

Marzec 2019

Skrócona instrukcja obsługi

8.9 Atesty międzynarodowe

I7 Atest iskrobezpieczeństwa IECEx

Certyfikat: IECEx BAS 13.0068X
Normy: IEC 60079-0:2011, IEC 60079-11:2011
Oznaczenia: Ex ia IIC T4 Ga, T4(-60°C  T

Specjalne warunki bezpiecznego stosowania (X):

1. Obudowy do przetwornika bezprzewodowego Rosemo

semount 3051SMV mogą być wykonane ze stopu aluminiu

Ro
zabezpie
uder

2. Rezystywność powierzchniowa anteny ma wartość powyżej 1 G. Dlate

nie w
nie dopuścić do gro

czającą farbą poliuretanową; jednakże należy chronić je

zeniami i abrazją, jeśli znajdują się w strefie 0.

olno wycierać ani czyścić przy użyciu rozpuszczalnika bądź suchej ś

madzenia się ładunków elektrostatycznych.

otoczenia

 +70°C)

unt 3051S i

8.10 Brazylia

I2 Atest iskrobezpieczeństwa INMETRO

Certyfikat: UL-BR 14.0760X
Normy: ABNT NBR IEC60079-0:2008 + Errata 1:2011,

Oznaczenia: Ex ia IIC T4 Ga, T4(-60°C  T

Specjalny warunek bezpiecznego stosowania (X):

1. Patrz certyfikat.

ABNT NBR IEC60079-11:2009

otoczenia

 +70°C)

8.11 Chiny

I3 Atest iskrobezpieczeństwa wydawany w Chinach

Certyfikat: Przetwornik bezprzewodowy 3051S: GYJ161250X

Normy: GB3836.1-2010, GB3836.4-2010, GB3836.20-2010
Oznaczenia: Ex ia IIC T4 Ga, T4 (-60 ~ 70°C

Specjalny warunek bezpiecznego stosowania (X):

1. Patrz właściwy certyfikat.

Przetwornik 3051SFx: GYJ11.1707X [przepływomierze]

m i pokryte

przed

go anteny

cierki, aby

Uwaga

Atest aktualnie niedostępny dla przetwornika bezprzewodowego Rosemount 3051S

MultiVariable.

8.12 Japonia

I4 Atest iskrobezpieczeństwa TIIS

Certyfikaty: TC18649, TC18650, TC18657
Oznaczenia: Ex ia IIC T4 (-20 ~ +60°C)

Uwaga

Atest aktualnie niedostępny dla przetwornika bezprzewodowego Rosemount 3051S

MultiVariable.

17

Skrócona instrukcja obsługi

8.13 EAC — Białoruś, Kazachstan, Rosja

IM Atest iskrobezpieczeństwa EAC

Certyfikat: RU C-US.AA87.B.00094
Oznaczenia: 0Ex ia IIC T4 Ga X (-60°C T

Specjalny warunek bezpiecznego stosowania (X):

1. Informacje na temat warunków specjalnych zawiera certyfikat.

otoczenia

+70°C)

8.14 Republika Korei

IP Atest iskrobezpieczeństwa obowiązujący w Korei

Certyfikat: 12-KB4BO-0202X, 12-KB4BO-0203X
Oznaczenia: Ex ia IIC T4, (-60°C  T

Specjalny warunek bezpiecznego stosowania (X):

1. Informacje na temat warunków specjalnych zawiera certyfikat.

otoczenia

 +70°C)

Uwaga

Atest aktualnie niedostępny dla przetwornika bezprzewodowego Rosemount 3051S

MultiVariable.

8.15 Połączenia atestów

KQ Połączenie atestów I1, I5 i I6

Marzec 2019

18

Marzec 2019

Skrócona instrukcja obsługi

Ilustracja 9. Deklaracja zgodności przetwornika bezprzewodowego

Rosemount 3051S

19

Skrócona instrukcja obsługi

Marzec 2019

20

Marzec 2019

Skrócona instrukcja obsługi

21

Skrócona instrukcja obsługi

Marzec 2019

22

Marzec 2019

Skrócona instrukcja obsługi

23

Skrócona instrukcja obsługi

Marzec 2019

24

Marzec 2019

ᴹ

China RoHS

㇑᧗⢙䍘䎵䗷ᴰབྷ⎃ᓖ䲀٬Ⲵ䜘Ԧරࡇ㺘

Rosemount 3051S

List of Rosemount 3051S Parts with China RoHS Concentration above MCVs

䜘Ԧ〠

Part Name



ᴹᇣ⢙䍘䍘

/ Hazardous Substances



䫵

Lead

(Pb)

⊎

Mercury

(Hg)

䭹

Cadmium

(Cd)

ޝԧ䬜䬜

Hexavalent

Chromium

(Cr +6)

ཊⓤ㚄㚄㤟

Polybrominated

biphenyls

(PBB)

ཊⓤ㚄㚄㤟䟊

Polybrominated

diphenyl ethers

(PBDE)

⭥ᆀ㓴Ԧ

Electronics

Assembly

XO O O O O

༣փ㓴Ԧ

Housing

Assembly

XO O X O O

Րᝏಘ㓴Ԧ

Sensor

Assembly

XO O X O O

ᵜ㺘Ṭ㌫׍ᦞ

SJ/T11364

Ⲵ㿴ᇊ㘼ࡦ֌

This table is proposed in accordance with the provision of SJ/T11364.

O:

᜿Ѫ䈕䜘ԦⲴᡰᴹ൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿൷վҾ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of
GB/T 26572.

X:

᜿Ѫ൘䈕䜘Ԧᡰ֯⭘Ⲵᡰᴹ൷䍘ᶀᯉ䟼ˈ㠣ቁᴹа㊫൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿儈Ҿ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above
the limit requirement of GB/T 26572.

Skrócona instrukcja obsługi

25

Centrala światowa

Emerson Automation Solutions

6021 Innovation Blvd. Shakopee,
MN 55379, USA

[phone] lub [phone]
[phone]
[e-mail]

Biuro regionalne — Ameryka Północna

Emerson Automation Solutions

8200 Market Blvd.
Chanhassen, MN 55317, USA

[phone] lub [phone]
[phone]
[e-mail]

Biuro regionalne — Ameryka Łacińska

Emerson Automation Solutions

1300 Concord Terrace, Suite 400
Sunrise, FL 33323, USA

[phone]
[phone]
[e-mail]

*00825-0214-4802*

Skrócona instrukcja obsługi

00825-0214-4802, wersja HE

Emerson Automation Solutions Sp. z o.o.

ul. Szturmowa 2a
02-678 Warszawa
Polska

[phone]
[phone]
[e-mail]

www.emerson.com

Linkedin.com/company/Emerson-Automation-Solutions

Twitter.com/Rosemount_News

Marzec 2019

Biuro regionalne — Europa

Emerson Automation Solutions Europe GmbH

Neuhofstrasse 19a P.O. Box 1046
CH 6340 Baar
Szwajcaria

[phone]
[phone]
[e-mail]

Biuro regionalne — Azja i Pacyfik

Emerson Automation Solutions

1 Pandan Crescent
Singapur 128461

[phone]
[phone]
[e-mail]

Biuro regionalne — Bliski Wschód i Afryka

Emerson Automation Solutions

Emerson FZE P.O. Box 17033,
Jebel Ali Free Zone — South 2
Dubaj, Zjednoczone Emiraty Arabskie

[phone]
[phone]
[e-mail]

Facebook.com/Rosemount

Youtube.com/user/RosemountMeasurement

Google.com/+RosemountMeasurement

Standardowe warunki sprzedaży można znaleźć pod adresem:

www.Emerson.com/en-us/pages/Terms-of-Use.aspx

Logo Emerson jest znakiem towarowym i usługowym firmy
Emerson Electric Co.
AMS, MultiVariable, SmartPower, Rosemount i logo
Rosemount są znakami towarowymi firmy Emerson Automation
Solutions. HART i WirelessHART są zastrzeżonymi znakami
towarowymi FieldComm Group.
NEMA jest zastrzeżonym znakiem towarowym i usługowym
stowarzyszenia National Electrical Manufacturers Association.
National Electrical Code jest zastrzeżonym znakiem
towarowym firmy National Fire Protection Association, Inc.
Pozostałe znaki są własnością ich odpowiednich właścicieli.
© 2019 Emerson. Wszelkie prawa zastrzeżone.
