Príručka so stručným návodom
00825-0127-2654, Rev FA
Február 2020

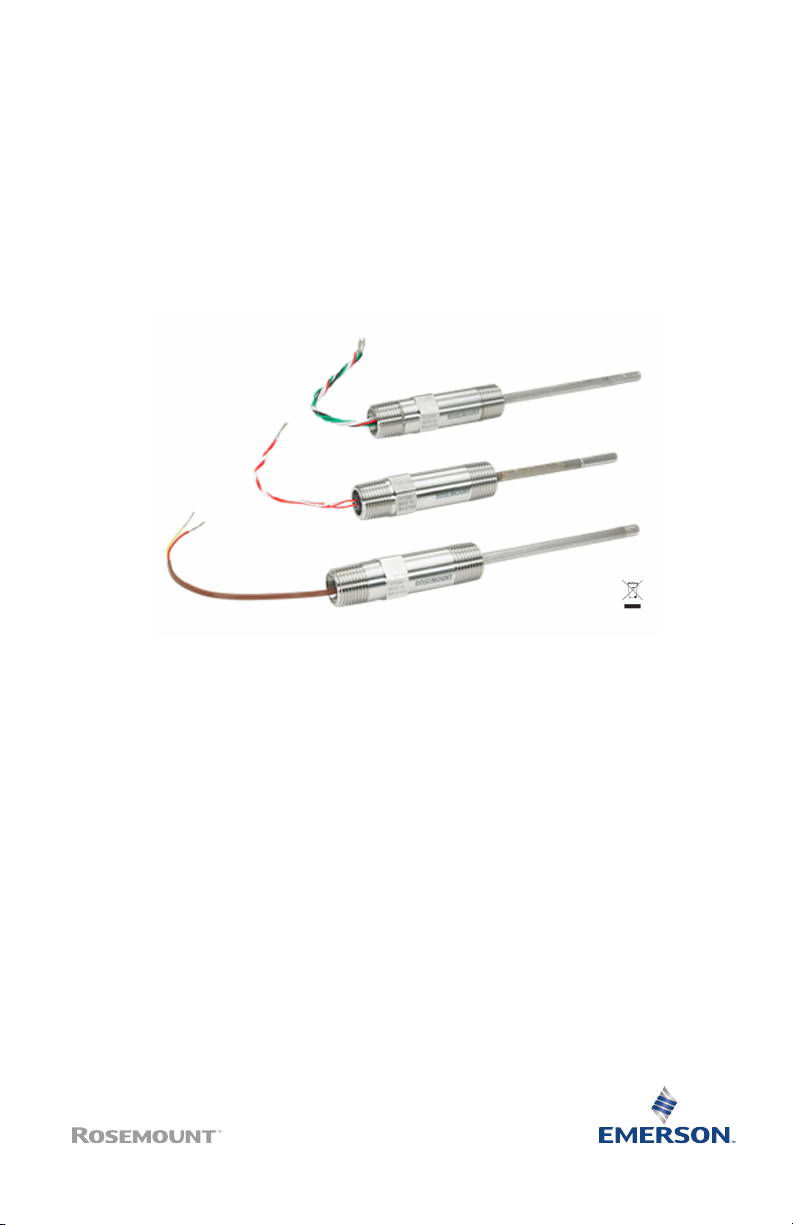

Zostava senzora objemu Rosemount
Volume 1
™
Príručka so stručným návodom Február 2020
Obsah
O tejto príručke............................................................................................................................ 3
Schémy zapojenia........................................................................................................................ 4
Rezanie plášťa Rosemount série 58C ........................................................................................... 5
Výkresy........................................................................................................................................ 6
Certifikácie výrobkov..................................................................................................................10
2 Emerson.com/Rosemount
Február 2020 Príručka so stručným návodom
1 O tejto príručke
Táto príručka uvádza základné pokyny pre modely senzora Rosemount
0068, 0078 a 0183. Neuvádza pokyny na konfiguráciu, diagnostiku, údržbu,
servis, riešenie problémov ani inštalácie s odolnosťou voči výbuchom,
požiaru alebo iskrovo bezpečné inštalácie (I.S.). Ak ste senzor objemu
Rosemount Volume 1 objednali namontovaný na teplotnom prevodníku,
pozrite si príslušnú príručku prevodníka so stručným návodom, v ktorej
nájdete informácie o konfigurácii a certifikáciách pre nebezpečné lokality.
UPOZORNENIE
Komplikácie môžu nastať, keď senzory a prevodníky, ku ktorým sú
namontované majú kompatibilné, ale jedinečné schválenia. Dávajte pozor
na nasledujúcu situáciu:
• ak sa schválený senzor 1067 podľa I.S. objednáva s krytom a
prevodníkom, prevodník uzavretý v tomto kryte môže mať iné
schvaľovacie hodnotenie I.S. Ak je to možné, pozrite si certifikát IS pre
prevodník.
• Ak majú senzor a prevodník rôzne certifikácie, alebo ak má niektorý z
nich viac certifikátov ako druhý, musí inštalácia spĺňať najprísnejšie
požiadavky ktoréhokoľvek komponentu. Toto je najmä (ale nie výlučne)
relevantné, keď keď sa na senzor alebo prevodník objednávajú
kombinácie schválení. Skontrolujte certifikácie senzora aj prevodníka z
hľadiska inštalačných požiadaviek a uistite sa, že montáž zostavy
senzora/prevodníka je v zhode s jedinou certifikáciou, ktorá je zdieľaná
obidvoma týmito komponentmi a ktorá spĺňa požiadavky aplikácie.
ÝSTRAHA
V
Fyzický prístup
Neoprávnený personál môže potenciálne spôsobiť závažné škody a/alebo
nesprávnu konfiguráciu zariadení koncových používateľov. Mohlo by to byť
úmyselné alebo neúmyselné a je potrebné sa pred tým chrániť.
Fyzická bezpečnosť je dôležitou súčasťou akéhokoľvek bezpečnostného
programu a je základom ochrany vášho systému. Obmedzte fyzický prístup
neoprávneného personálu, aby sa ochránili aktíva koncových používateľov.
Platí to pre všetky systémy používané v rámci zariadenia.
Príručka so stručným návodom 3
A
A
B
B
B
B
A
C
C
D
Príručka so stručným návodom Február 2020
2 Schémy zapojenia
Obrázok 2-1: Vodiče RTD zariadení Rosemount série 68, 68Q, 78, a 58C
farby
Jednoduchý prvok Dvojitý prvok
(1) Senzory s dvojitým prvkom sú k dispozícii len na senzoroch Rosemount série
68Q a 78.
A. Červená
B. Biela
C. Zelená
D. Čierna
(1)
Poznámka
V prípade trojžilových systémov používajte jeden biely a dva červené vodiče.
Nepripájajte biele vodiče. Nepoužívaný biely vodič zaizolujte alebo ukončite
tak, aby.nemohlo dôjsť ku skratu na uzemnenie. V prípade dvojžilových
vodičov pripojte obidve súpravy vodičov.
4 Emerson.com/Rosemount
Február 2020 Príručka so stručným návodom
3 Rezanie plášťa Rosemount série 58C
Procedúra
1. Stanovte dĺžku, na ktorú sa rozreže plášť. Konečná dĺžka musí
obsahovať ďalších 1,5 palca (3.8 cm) pre kompresné armatúry alebo
2,5 palca (6,5 cm) pre pružinové armatúry (pozrite Obrázok 4-1).
2. Odstráňte teplom stiahnuteľnú trubicu zo zadnej strany senzora a
odložte ju.
3. Senzor umiestnite do zveráka, pričom dávajte pozor, aby ste ho
nadmerne nedotiahli a umiestnite rezačku na plášť.
4. Narežte plášť do hĺbky približne 1/64 palca. (0,4 cm), aby sa zabránilo
poškodeniu izolácie prípojných vodičov, neprerežte úplne plášť.
5. Koniec plášťa pevne uchopte rukou alebo kliešťami. Pomocou
rýchleho pohybu odlomte a odstráňte nadbytočný materiál plášťa.
Dávajte pozor, aby ste nestiahli ani nepoškodili izoláciu prípojného
vodiča pri odstraňovaní nadbytočného materiálu plášťa.
Poznámka
Ak nie je možné ľahko odlomiť nadbytočný materiál plášťa, vykonajte
rez do väčšej hĺbky a zopakujte Krok 5.
6. Teplom stiahnuteľnú trubicu vráťte späť na svoje miesto.
Príručka so stručným návodom 5
A
B
C
D
E
F
+ A
- B
+ C
- B
+ D
- B
+ E
- B
Príručka so stručným návodom Február 2020
4 Výkresy
Obrázok 4-1: Senzor Rosemount série 58C
A. Štyri vodiče s dĺžkou 6 palcov (152 mm).
B. X dĺžka ±0,25 (±6)
C. Priemer 0,25 ±0,002 (6,35 ±0,13)
D. Teplom stiahnuteľná trubica
E. Plášť nerežte ani neohýbajte v rámci 2 palcov (51 mm)
F. Max. snímací prvok 0,6-palca (15 mm)
Obrázok 4-2: Farby vodičov termočlánku Rosemount série 183
Typ J Typ E
Typ K Typ T
A. Biela
B. Červená
C. Fialová
6 Emerson.com/Rosemount
D. Žltá
E. Modrá
