La presente Guida rapida fornisce le istruzioni fondamentali per i
trasmettitori di livello 5408 Rosemount con protocollo Modbus®.
AVVERTIMENTO
La mancata osservanza delle misure di sicurezza per l’installazione e la
manutenzione può causare infortuni gravi o mortali.
• Accertarsi che il trasmettitore sia installato da personale qualificato e in
conformità alle procedure previste.
• Utilizzare l'apparecchiatura esclusivamente come indicato nella presente
Guida rapida. In caso contrario, la protezione fornita dall'apparecchiatura
potrebbe essere compromessa.
• Per installazioni in aree pericolose, il trasmettitore deve essere installato
in base al documento contenente le certificazioni di prodotto del 5408
Rosemount e al disegno di controllo del sistema (D7000005-811).
• Gli interventi di riparazione (ad esempio, la sostituzione di componenti,
ecc.) possono compromettere la sicurezza e non sono permessi in alcuna
circostanza.
Le esplosioni possono causare infortuni gravi o mortali.
• Accertarsi che l’atmosfera di esercizio del trasmettitore sia conforme alle
certificazioni per aree pericolose pertinenti.
• Prima di effettuare il collegamento di un comunicatore portatile in
un'atmosfera esplosiva, controllare che gli strumenti siano installati
secondo le tipologie di cablaggio in area a sicurezza intrinseca o a prova
di accensione.
• Nelle installazioni a prova di esplosione/a prova di fiamma, non
rimuovere i coperchi del trasmettitore mentre l'unità è alimentata.
• Per essere conformi ai requisiti a prova di esplosione/a prova di fiamma,
entrambi i coperchi del trasmettitore devono essere completamente
serrati.
Le scosse elettriche possono causare infortuni gravi o mortali.
• Nelle installazioni a prova di esplosione/a prova di fiamma, evitare il
contatto con conduttori e terminali. L'alta tensione che potrebbe essere
presente nei conduttori può causare scosse elettriche.
• Durante il cablaggio del trasmettitore accertarsi che l'alimentazione di
rete del trasmettitore sia disattivata e che le linee verso qualsiasi altra
fonte di alimentazione esterna siano scollegate o disattivate.
Guida rapida3
Guida rapidaFebbraio 2020
AVVERTIMENTO
Le perdite di processo possono causare infortuni gravi o mortali.
• Accertarsi che il trasmettitore sia maneggiato con cura. Se la tenuta di
processo è danneggiata, potrebbe verificarsi una fuga di gas dal
serbatoio.
AVVERTIMENTO
Accesso fisico
Il personale non autorizzato potrebbe causare significativi danni e/o una
configurazione non corretta dell'apparecchiatura degli utenti finali, sia
intenzionalmente sia accidentalmente. È necessario prevenire tali situazioni.
La sicurezza fisica è una parte importante di qualsiasi programma di
sicurezza ed è fondamentale per proteggere il sistema in uso. Limitare
l'accesso fisico da parte di personale non autorizzato per proteggere gli asset
degli utenti finali. Le limitazioni devono essere applicate per tutti i sistemi
utilizzati nella struttura.
Avvertenza
Superfici calde
La flangia e la tenuta di processo possono surriscaldarsi a temperature di
processo elevate. Lasciarle raffreddare prima di eseguire la manutenzione.
4Trasmettitore di livello 5408 Rosemount
Febbraio 2020Guida rapida
2Conferma del tipo di certificazione
Per trasmettitori per aree pericolose dotati di targhetta con certificazioni
multiple:
Procedura
Contrassegnare in modo permanente le caselle di controllo dei tipi di
certificazione selezionati.
Figura 2-1: Etichetta con più tipi di certificazione
Guida rapida5
2x
[
(
[
*
[
'
[
&
[
%
[
$
[
)
Guida rapidaFebbraio 2020

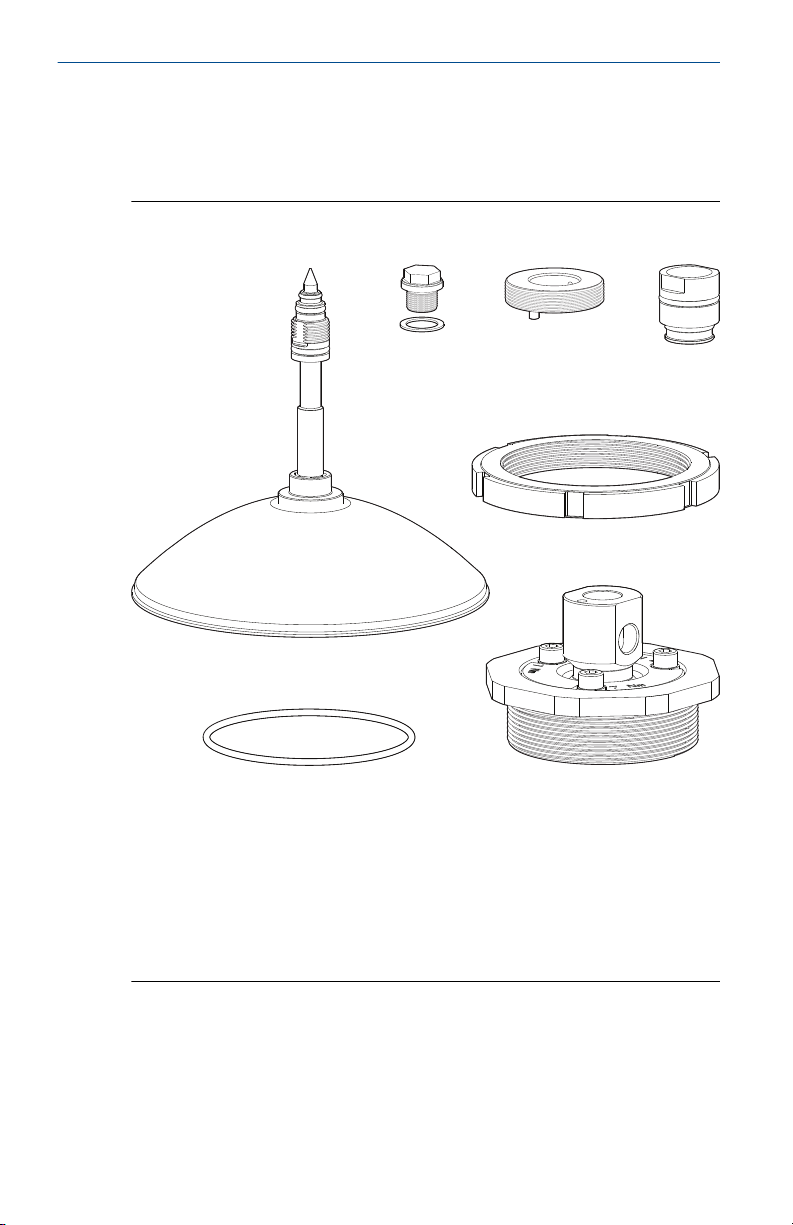

3Componenti dell'antenna parabolica
3.1Componenti della versione filettata
Figura 3-1: Componenti
A. Antenna
B. Kit tappo di spurgo (tappo filettato e tenuta adesiva)
C. Manicotto filettato
D. Adattatore M20
E. Controdado BSPP (G) 3½ in
F. Adattatore antenna con giunto sferico
G. O-ring
6Trasmettitore di livello 5408 Rosemount
B
A
Febbraio 2020Guida rapida
4Montaggio del trasmettitore

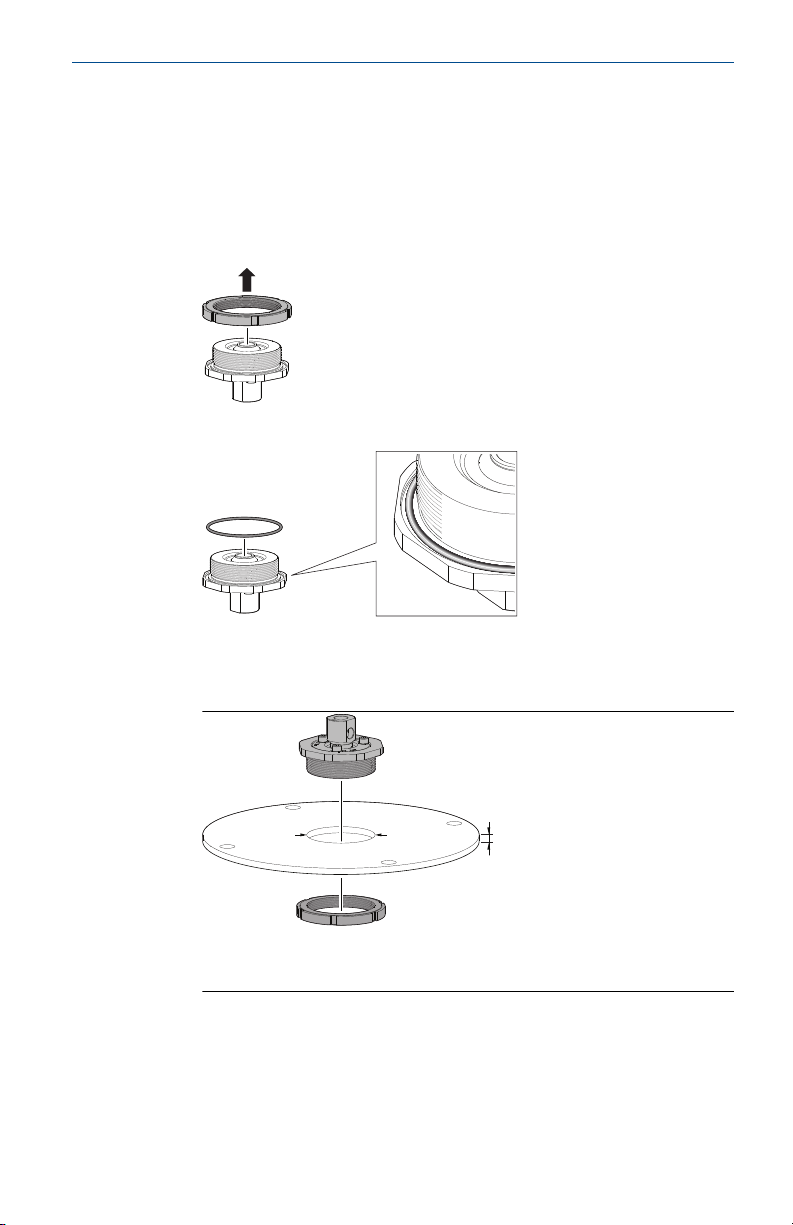

4.1Montaggio della versione filettata
Procedura
1. Rimuovere il controdado.
2. Montare l'o-ring.
3. Montare l'adattatore dell'antenna sulla piastra della flangia di
montaggio. Assicurarsi che l'adattatore dell'antenna sia serrato in
modo appropriato sulla piastra della flangia di montaggio.
A. Ø 3,98 ± 0,02 in (Ø 101 ± 0,6 mm) o G 3½ in
B. 0,59 in (15 mm) max
Guida rapida7
27 mm
Coppia di serraggio 180 in-lb (20 N-m)
Guida rapidaFebbraio 2020
4. Rimuovere l'adattatore M20 e verificare la presenza di danni o
sporcizia sugli o-ring.
5. Inserire con cautela l'antenna.
6. Fissare l'antenna.
8Trasmettitore di livello 5408 Rosemount
H2 mm
Coppia di serraggio 5 in-lb (0,5 N-m)
Febbraio 2020Guida rapida

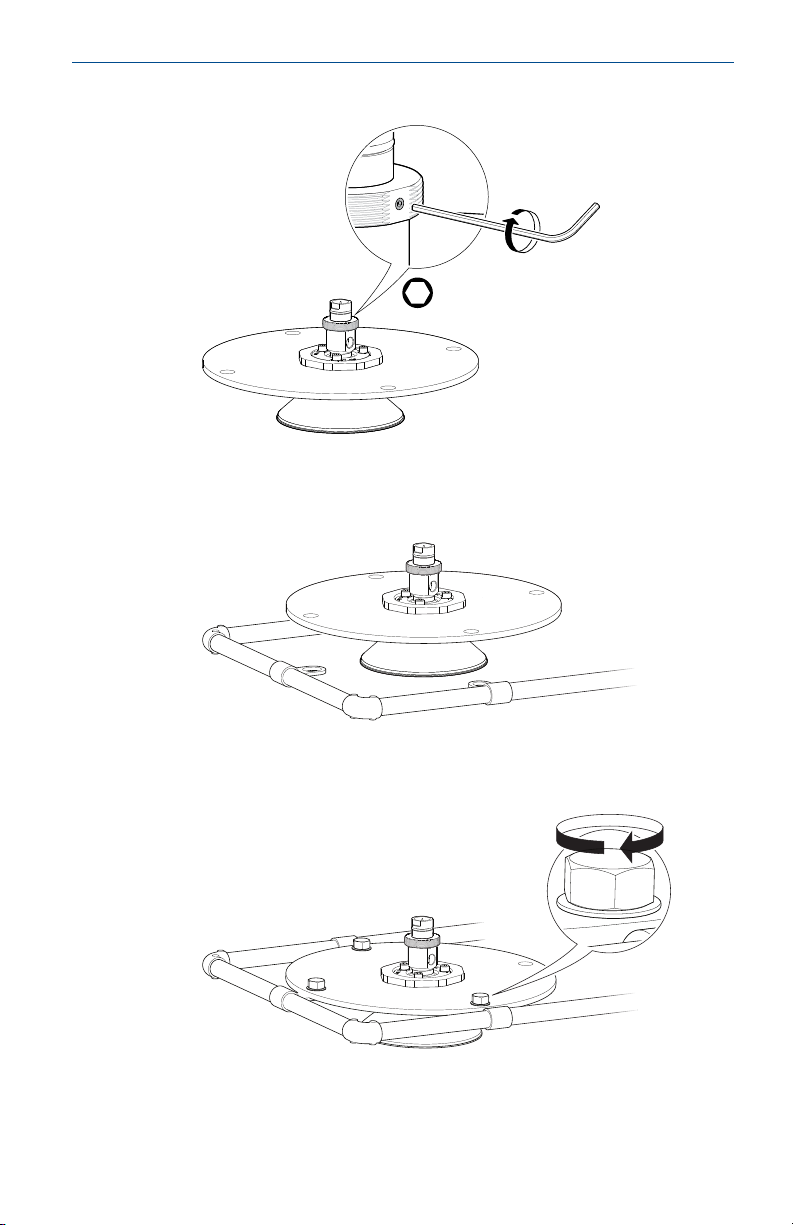

7. Serrare la vite di regolazione.
8. Posizionare il gruppo dell'antenna sul telaio di montaggio.
Esempio
Montaggio su pedana/piattaforma
9. Serrare i dadi ed i bulloni.
Si consiglia di installare una boccola di isolamento sui bulloni di
