Rosemount (transmetteur et tube de mesure) pour bus de terrain FOUNDATION™ Condensed Guide [fr]

Guide condensé

Arrêt de la fabrication de ce produit

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

Système de débitmètre magnétique Rosemount
(transmetteur et tube de mesure)
pour bus de terrain F

Etape 1 : Pré-installation
Etape 2 : Manipulation
Etape 3 : Montage
Etape 4 : Installation (tube de mesure

Etape 4 : Installation (tube de mesure sans

Etape 4 : Installation (tube de mesure

Etape 5 : Mise à la terre
Etape 6 : Câblage
Etape 7 : Configuration de base

Etape 8 : Protection contre les fuites (facultative)

Etape 9 : Mise sous tension du transmetteur

OUNDATION

Démarrage

àbrides)

brides)

sanitaire)

Etape 10 : Vérification des raccords

Etape 11 : Vérification de la configuration

™

Fin

www.rosemount.com

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

© 2003 Rosemount, Inc. Tous droits réservés. Toutes les marques appartiennent à leurs
propriétaires.

Rosemount Inc.

8200 Market Boulevard
Chanhassen, MN
USA 55317
Tél. : (US) (800) 999- 930 7
Tél. :(Intnl) [phone]
Fax : [phone]

Emerson Process
Management

14, rue Edison
B. P. 21
F - 69671 Bron Cedex
France
Tél. : [phone]
Fax : [phone]
www.emersonprocess.fr

Emerson Process
Management

Wiltonstraat 30
3905 KW Veenendaal
Pays-Bas
Tél. : [phone]
Fax : [phone]

Emerson Process
Management AG

Blegistrasse 21
CH-6341 Baar
Suisse
Tél. : [phone]
Fax : [phone]
E-mail :
[e-mail]
www.emersonprocess.ch

Série 8742C/8700

Rosemount

Emerson Process
Management Asia
Pacific Private Limited

1 Pandan Crescent
Singapour 128461
Tél. : [phone]
Fax : [phone]/
65 6777 0743

Emerson Process
Management nv/sa

De Kleetlaan, 4
B-1831 Diegem
Belgique
Tél. : [phone]
Fax : [phone]
www.emersonprocess.be

AVIS IMPORTANT

Ce guide d’installation fournit les recommandations standard pour le
modèle 8742C de Rosemount
détaillées concernant les diagnostics, l’entretien, le dépannage et
les installations antidéflagrantes, non incendiaires et de sécurité
intrinsèque. Voir le manuel de référence du modèle 8742C (docu­ment n° 00809-0100-4793) pour plus d’informations. Le manuel et
ce guide condensé sont également disponibles sous forme électro­nique à www.rosemount.com.

®

. Il ne fournit pas les instructions

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

AVERTISSEMENT

Le non-respect de ces recommandations relatives à l’installa­tion peut provoquer des blessures graves, voire mortelles :

Les instructions d’installation et d’entretien ne sont destinées qu’au
personnel qualifié. Ne pas effectuer d’entretien autre que celui indi­qué dans les instructions d’utilisation, sauf si le personnel est quali­fié pour le réaliser. Vérifier que le milieu de service du tube de
mesure et du transmetteur correspond à la certification FM, CSA ou
CENELEC appropriée.

Ne pas raccorder un modèle 8742C à un tube de mesure qui ne
provient pas de Rosemount et qui se trouve dans une atmosphère
explosive.

AVERTISSEMENT

Le revêtement interne du tube de mesure est sensible aux domma­ges dus à la manipulation. Ne jamais placer d’objet dans le tube de
mesure pour le soulever ou exercer un effet de levier. Un revête­ment endommagé peut rendre le tube de mesure inopérant.

Pour éviter d’endommager le revêtement interne aux extrémités du
tube de mesure, ne pas utiliser de joints métalliques ou en spirale.
Si un démontage fréquent est prévu, prendre les précautions
nécessaires à la protection des extrémités du revêtement. Des
manchettes de raccordement courtes sont souvent utilisées sur les
extrémités du tube de mesure pour le protéger.

Le serrage correct des boulons de fixation des brides est essentiel
au bon fonctionnement du tube de mesure et à sa longévité.
Tous les boulons doivent être serrés dans l’ordre et aux couples
spécifiés. Le non-respect de ces instructions peut gravement
endommager le revêtement du tube de mesure et nécessiter un
remplacement du tube.

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

ETAPE 1: PRE-INSTALLATION

Avant d’installer le transmetteur de débitmètre électromagnétique
8742C Rosemount, plusieurs étapes doivent être préalablement sui­vies afin de facilité l’installation. Celles-ci comprennent l’identification
des options et des configurations qui s’appliquent, le réglage des
sélecteurs si nécessaire et la prise en compte des exigences
physiques.

Le site de montage du modèle 8742C Rosemount doit comporter suffi­samment d’espace pour une installation en toute sécurité, un accès
facile aux entrées de câbles et il doit permettre aux couvercle de pou­voir être complètement ouverts.

Afin d’assurer une durée de vie maximale du transmetteur, éviter toute
chaleur ou vibration excessives. Les zones de problèmes habituelles
sont les lignes sujettes à de fortes vibrations avec transmetteurs à
montage intégré, les installations en climat chaud exposées à la
lumière direct du soleil et les installations en extérieur par climats
froids. Pour éviter d’éventuels problèmes, les transmetteurs à mon­tage déporté peuvent être installés dans la salle de commande. Ceci
protège l’électronique de l’environnement difficile et de faciliter l’accès
pour la configuration ou l’entretien.

Sélecteurs

La carte de l’électronique du modèle 8742C est équipée de deux
sélecteurs réglables par l’utilisateur. Ces sélecteurs règlent l’activation
de la simulation et le verrouillage du transmetteur. La configuration
standard de ces sélecteurs à la sortie d’usine est la suivante :

Activation de la simulation : Désactivé
Verrouillage du transmetteur : Déverrouillé

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Les sélecteurs sont situés sur la carte supérieure du module électroni­que du transmetteur.

Figure 1. Sélecteurs

Activation de
la simulation

Verrouillage du
transmetteur

Série 8742C/8700

Rosemount

Modifications des réglages des sélecteurs

Dans la plupart des cas, il n’est pas nécessaire de modifier le réglage
des sélecteurs. Néanmoins, si cela est nécessaire, suivre les instruc­tions décrites dans le manuel.

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

Orienter le boîtier du transmetteur

Le boîtier de l’électronique peut être orienté sur le tube de mesure par
incréments de 90°. Pour ce faire, desserrer les quatre vis de montage
au bas du boîtier, orienter le boîtier dans la position désirée, puis
réinstaller les vis. Lors de la réinstallation du boîtier, s’assurer que la
surface est propre et qu’il n’y a pas de jeu entre le boîtier et le tube
de mesure.

ETAPE 2: MANIPULATION

Toutes les pièces doivent être manipulées avec précaution pour ne
pas être endommagées. Dans la mesure du possible, transporter le
système au site d’installation dans son emballage d’origine. Les tubes
de mesure à revêtement en Teflon
d’extrémités qui les protègent des dommages mécaniques lors du
transport. Retirer les capuchons d’extrémités juste avant le montage.

Figure 2. Technique de levage du tube de mesure 8705 Rosemount

®

sont livrés avec des capuchons

Tubes de mesure de 15 à 100 mm

(½ à 4")

Tubes de mesure de 150 mm

(6") et plus

8732-0281B02A, C02A

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

ETAPE 3: MONTAGE

Tuyauterie en amont et en aval

Afin d’assurer la précision spécifiée sur un large éventail de conditions
de service, installer le tube de mesure avec au minimum une longueur
droite de tuyauterie équivalente à cinq fois le diamètre de la tuyauterie
en amont et à deux fois le diamètre de la tuyauterie en aval du plan
des électrodes (voir la Figure 3).

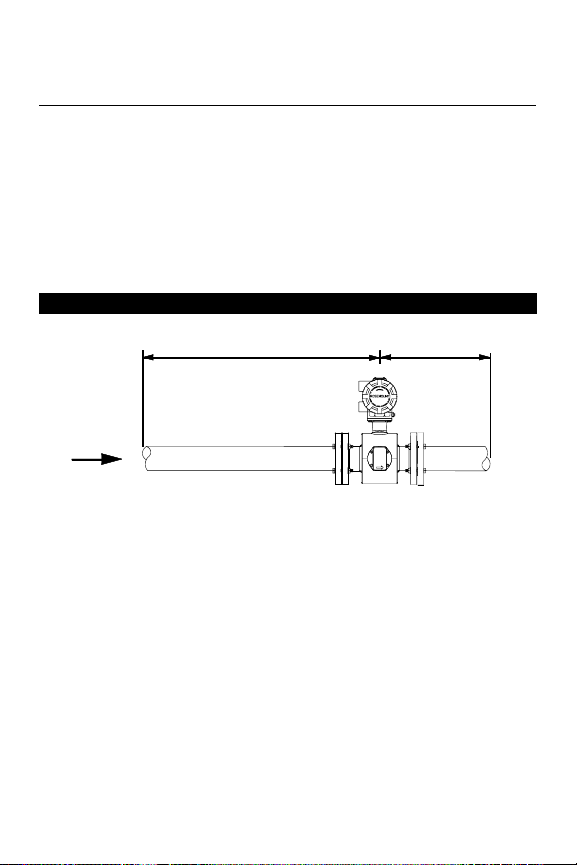

Figure 3. Diamètres de la tuyauterie droite en amont et en aval

5 diamètres de tuyauterie

Ecoulement

Sens d’écoulement

Le tube de mesure doit être monté de sorte que la flèche gravée sur la
plaque signalétique indique le sens d’écoulement normal du fluide à
l’intérieur du tube.

Orientation du tube de mesure

Le tube de mesure doit être monté dans u ne p osit ion qui permet de
maintenir le tube rempli en cours de fonctionnement. Un mont a ge d ans
une ligne verticale avec circulation ascendante du fluide procédé per­met de garder le plan transversal plein, quel que soit le débit . Le mon ­tage dans une ligne horizontale doit être réservé aux sections de
tuyauterie basses qui sont normalement pleines. Dans ces cas, orienter
le plan des électrodes dans une plage de 45° par rapport à l’horizontale.

2 diamètres de

tuyauterie

8732-0281G02A

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Figure 4. Orientation du tube de mesure

A

ECOULEMENT

Série 8742C/8700

Rosemount

ECOULEMENT

8732-0005A01A, 8732-0005A01C

Les électrodes du tube de mesure 8705 Rosemount sont correcte­ment orientées si les deux électrodes de mesure sont à 3 et 9 heures,
comme illustré dans la partie droite de la Figure 4.

Les électrodes du tube de mesure 8711 Rosemount sont correctement
orientées si le haut du tube de mesure est vertical ou horizontal,
comme illustré à la Figure 5. Eviter tout montage qui positionnerait le
tube de mesure à 45° de la position verticale ou horizontale.

Figure 5. Position de montage du modèle 8711 Rosemount

45° Plan des électrodes

45° Plan des électrodes

8711-8711-E01A, 8711-8711-F01A

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

ETAPE 4: INSTALLATION

TUBE DE MESURE A BRIDES)

(

Joints

Le tube de mesure nécessite un joint à chacun de ses raccords aux appa­reils ou à la tuyauterie adjacente. Le matériau des joints doit être compati­ble avec le fluide procédé et les conditions de service. Les joints
métalliques ou en spirale risquent d’endommager le revêtement. Des
joints doivent être posés de chaque côté de l’anneau de mise à la
masse. Toutes les autres applications (dont les tubes de mesure avec
protecteur de revêtement ou une électrode de mise à la terre) ne
requièrent qu’un joint à chaque extrémité de raccordement.

Boulons de fixation des brides

Les suggestions de couples de serrage par taille et type de revête­ment interne du tube sont indiquées au Tableau1 pour les brides
ASME B16.5 (ANSI) et au Tableau 2 pour les brides DIN. Consulter
l’usine si la classe de la bride du tube de mesure n’est pas indiquée.
Serrer les boulons de fixation des brides sur le côté amont du tube de
mesure dans l’ordre incrémentiel illustré à la Figure 6 jusqu’à 20 %
des couples recommandés. Répéter cette opération sur le côté aval
du tube de mesure. Pour les tubes de mesure avec plus ou moins de
boulons de fixation des brides, fixer les boulons dans un ordre de ser­rage alterné. Répéter tout cet ordre de serrage à 40 %, 60 %, 80 % et
100 % des couples suggérés ou jusqu’à ce que la fuite entre les brides
de la tuyauterie et du tube de mesure soit arrêtée.

Si la fuite ne s’arrête pas aux couples suggérés, les boulons peuvent
encore être serrés par incréments de 10 % jusqu’à ce que les joints
arrêtent de fuir ou jusqu’à que le couple de serrage atteigne la valeur
maximale des boulons. Pour ne pas endommager le revêtement, l’utili­sateur doit appliquer des couples de serrage adaptés aux combinai­sons uniques de brides, boulons, joints et matériau de revêtement
employés.

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

Vérifier l’absence de fuite aux brides après le serrage des boulons.
L’utilisation de méthodes de serrage incorrectes peut entraîner de gra­ves dommages. Les tubes de mesure doivent être resserrés 24 heu­res après la première installation. Avec le temps, le revêtement interne
du tube de mesure peut se déformer sous la pression.

Figure 6. Ordre de serrage des boulons de fixation des brides

8 boulons

Tableau 1. Couples de serrage de s boulons de fixat ion des brides su ggérés
pour les tubes de mesure à champs élevés 8705 et 8707 Rosemount

Code de

taille

Diamètre

nominal du tube

005 15 mm (1/2") 8 8 - ­010 25 mm (1") 8 12 - ­015 40 mm (1

1

/2") 13 25 7 18
020 50 mm (2") 19 17 14 11
030 80 mm (3") 34 35 23 23
040 100 mm (4") 26 50 17 32
060 150 mm (6") 45 50 30 37
080 200 mm (8") 60 82 42 55
100 250 mm (10") 55 80 40 70
120 300 mm (12") 65 125 55 105
140 350 mm (14") 85 110 70 95
160 400 mm (16") 85 160 65 140
180 450 mm (18") 120 170 95 150
200 500 mm (20") 110 175 90 150
240 600 mm (24") 165 280 140 250
300 750 mm (30") 195 415 165 375
360 900 mm (36") 280 575 245 525

Revêtements

en Téflon/Tefzel/PFA

Classe 150
(livre-pied)

Classe 300
(livre-pied)

Revêtement en

Polyuréthane/Néoprène/Linatex

Classe 150
(livre-pied)

Classe 300
(livre-pied)

8742f_01a.eps

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Tableau 2. Spécifications de serrage et de charge des boulons de fixation
des brides pour le modèle 8705

Diamètre

nominal

Code

du tube

de taille

005 15 mm
010 25 mm
015 40 mm
020 50 mm
030 80 mm
040 100 mm
060 150 mm
080 200 mm
100 250 mm
120 300 mm
140 350 mm
160 400 mm
180 450 mm
200 500 mm
240 600 mm

(0.5")

(1")

(1.5")

(2")
(3")
(4")
(6")

(8")
(10")
(12")
(14")
(16")
(18")
(20")
(24")

PN10 PN 16 PN 25 PN 40

(Newton-

mètre)

(Newton)

130 35200 90 19700 130 29200 170 34400
100 28000 130 28300 190 38000 250 44800
120 32000 170 38400 190 38600 270 47700
160 43800 220 49500 320 57200 410 68100
220 50600 280 56200 410 68100 610 92900
190 43200 340 68400 330 55100 420 64000
230 51100 380 68900 440 73300 520 73900
290 58600 570 93600 590 90100 850 112000

Revêtement en Téflon/Tefzel

(Newton-

mètre)

(Newton)

10 4400 10 4400
20 10100 20 10100
50 16100 50 16100
60 20100 60 20100
50 16800 50 16800
50 17800 70 19600
90 24700 130 28700

Série 8742C/8700

Rosemount

(Newton-

mètre)

(Newton)

(Newton-

mètre)

(Newton)

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Revêtements en Polyuréthane, Linatex et Néoprène

Diamètre

nominal

Code

du tube

de taille

010 25 mm
015 40 mm
020 50 mm
030 80 mm
040 100 mm
060 150 mm
080 200 mm
100 250 mm
120 300 mm
140 350 mm
160 400 mm
180 450 mm
200 500 mm
240 600 mm

(1")
(1.5")

(2")

(3")

(4")

(6")

(8")
(10")
(12")
(14")
(16")
(18")
(20")
(24")

PN 10 PN 16 PN 25 PN 40

(Newton-

mètre)

(Newton)

90 23400 60 13100 90 19400 110 22800
70 18600 80 18800 130 25400 170 29900

80 21300 110 25500 130 25800 180 31900
110 29100 150 33000 210 38200 280 45400
150 33700 190 37400 280 45400 410 62000
130 28700 230 45600 220 36800 280 42700
150 34100 260 45900 300 48800 350 49400
200 39200 380 62400 390 60100 560 74400

(Newton-

mètre)

(Newton)

20 7040 20 7040
30 10700 30 10700
40 13400 40 13400
30 11100 30 11100
40 11700 50 13200
60 16400 90 19200

Série 8742C/8700

Rosemount

(Newton-

mètre)

(Newton)

(Newton-

mètre)

(Newton)

ETAPE 4: INSTALLATION
(TUBE DE MESURE SANS BRIDES)

Joints

Le tube de mesure nécessite un joint à chacun de ses raccords aux appa­reils ou à la tuyauterie adjacente. Le matériau des joints doit être compati­ble avec le fluide procédé et les conditions de service. Les joints
métalliques ou en spirale risquent d’endommager le revêtement. Des
joints doivent être posés de chaque côté de l’anneau de mise à la
masse. Toutes les autres applications (dont les tubes de mesure avec
protecteur de revêtement ou une électrode de mise à la terre) ne
requièrent qu’un joint à chaque extrémité de raccordement.

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

Alignement et boulonnage

1. Sur les tubes d’un diamètre nominal de 40 à 200 mm (11/2 à 8"),
placer les anneaux de centrage sur chaque extrémité du tube de
mesure. Les tubes plus petits, de taille comprise entre 4 et 25 mm
(0.15 à 1"), ne nécessitent pas d’anneaux de centrage. Sur les
tubes de 100 et 150 mm (4 et 6") PN 10–16, introduire le tube de
mesure et les anneaux en premier et ensuite les goujons. Les fen­tes de cet anneau se trouvent à l’intérieur.

2. Introduire les goujons du bas du tube de mesure entre les brides
de la tuyauterie. Les spécifications des goujons sont indiquées au
Tableau 3. L’utilisation de vis en acier au carbone au lieu de vis

en acier inoxydable sur des diamètres nominaux de tubes
compris entre 4 et 25 mm (0.15 et 1") risque d’affecter la
performance.

Tableau 3. Spécifications des goujons

Diamètre nominal

du tube de mesure

4–25 mm (0.15–1") Goujons filetés en acier inoxydable

40–200 mm (11/2–8") Goujons filetés en acier au carbone,

3. Placer le tube de mesure entre les brides. S’assurer que les
anneaux de centrage sont correctement placés entre les goujons.
Les goujons doivent être alignés sur les repères des anneaux qui
correspondent à la bride utilisée.

4. Introduire les goujons, rondelles et écrous restants.

5. Serrer aux couples spécifiés au Tableau 1. Ne pas trop serrer les
boulons pour ne pas endommager le revêtement.

Spécifications des goujons

316 ASTM A193, qualité B8M classe 1

ASTM A193, qualité B7

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Figure 7. Mise en place des joints avec les anneaux de centrage

Goujons, écrous et

rondelles de montage

Série 8742C/8700

Rosemount

Joint fourni par le client

Anneaux de centrage

ECOULEMENT

Boulons de fixation des brides

Serrer les boulons de fixation des brides en ordre de serrage alterné.
Toujours vérifier l’absence de fuite au niveau des brides après le
serrage. Effectuer un nouveau serrage 24 heures après le premier
serrage.

Tableau 4.

Code de taille Diamètre nominal du tube Livre-pied Newton-mètre

15F 4 mm (0.15") 5 11
30F 8 mm (0.30") 5 11
005 15 mm (
010 25 mm (1") 10 9
015 40 mm (1
020 50 mm (2") 25 21
030 80 mm (3") 40 20
040 100 mm (4") 30 45
060 150 mm (6") 50 77
080 200 mm (8") 70 61

1

/2") 5 11

1

/2") 15 14

8732-0002A1A

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

ETAPE 4: INSTALLATION

TUBE DE MESURE SANITAIRE)

(

Joints

Le tube de mesure nécessite un joint à chacun de ses raccords aux
appareils ou à la tuyauterie adjacente. Le matériau des joints doit être
compatible avec le fluide procédé et les conditions de service. Des
joints sont fournis entre le raccord IDF et le raccord à la conduite, tel
qu’un raccord Tri-Clamp, sur tous les tubes de mesure sanitaire 8721
sauf lorsque les raccords à la conduite ne sont pas fournis et que le
seul type de connexion est un raccord IDF.

Alignement et boulonnage

Les normes en vigueur sur le site doivent être respectées lors de l’ins­tallation d’un tube avec raccords sanitaires. Des couples de serrage et
techniques de boulonnage spéciales ne sont pas nécessaires.

Figure 8. Installation du modèle sanitaire 8721 Rosemount

Etrier fourni par

l’utilisateur

Joint fourni par

l’utilisateur

Remarque :
Le fabricant peut fournir l’étrier
et le joint sur commande.

8721_a_06.eps

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

ETAPE 5: MISE A LA TERRE

Déterminer l’option de mise à la terre à suivre pour un montage correct
à l’aide du Tableau 5. L’enveloppe du tube de mesure doit toujours
être mise à la terre conformément aux codes électriques nationaux et
locaux. Le non-respect de cette consigne peut altérer la protection
assurée par l’équipement. La vis de mise à la terre se trouve sur le
côté de la boîte de jonction et se reconnaît par son symbole de mise
à la terre.

Tableau 5. Installation de la mise à la terre

Options de mise à la terre

Aucune

Type de
tuyauterie

Tuyauterie
conductrice
sans
revêtement

Tuyauterie
conductrice
avec
revêtement

Tuyauterie
non-conduc­trice

option de
mise à la
terre

Voir la
Figure 9

Mise à
la terre
insuffisante

Mise à
la terre
insuffisante

Anneaux
de mise à
la masse

Non requis Non requis Voir la Figure 10

Voir la
Figure 10

Voir la
Figure 11

Electrodes de
mise à la terre

Voir la Figure 9 Voir la Figure 10

Voir la Figure 12 Voir la Figure11

Protecteurs
de revêtement

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Figure 9. Aucune option de mise à la terre ou électrode de mise à la terre
avec tuyauterie à revêtement

Figure 10. Mise à la terre avec anneaux de mise à la masse ou protecteurs
de revêtement

Série 8742C/8700

Rosemount

Terre

Terre

8705-0040C

Anneaux de mise à la masse ou

protecteurs de revêtement

8705-038C

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Figure 11. Mise à la terre avec anneaux de mise à la masse ou protecteurs
de revêtement

Série 8742C/8700

Rosemount

Terre

Anneaux de mise
à la masse

Figure 12. Mise à la terre avec électrodes de mise à la terre

Terre

8711-0360a01b

8711-0360a01a

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

ETAPE 6: CABLAGE

Entrées de câbles et raccordements

Les boîtes de jonction du tube de mesure et du transmetteur compor­tent des entrées de câble taraudées ¾" NPT. Les raccordements doi­vent être effectués conformément aux codes électriques en vigueur
sur le site. Les entrées inutilisées doivent être bouchées avec des
bouchons en métal. Une installation électrique correcte est nécessaire
pour éviter les erreurs dues au bruit électrique et aux interférences.
Les deux câbles du débitmètre peuvent être acheminés dans un
même conduit, mais un conduit différent doit être utilisé pour chaque
débitmètre. Pour de meilleurs résultats dans les milieux avec bruit
électrique, utiliser un câble blindé.

Câbles

Acheminer les câbles de calibre approprié dans les entrées de câble
du débitmètre électromagnétique. Acheminer le câble d’alimentation
de la source d’alimentation au transmetteur. Acheminer les câbles du
signal d’excitation des bobines et du signal des électrodes entre le
tube de mesure et le transmetteur. Préparer les extrémités des câbles
du signal d’excitation des bobines et du signal des électrodes selon la
description de la Figure 13. Limiter la longueur de câble non blindé à
25 mm (1") sur les câbles du signal d’excitation des bobines et du
signal des électrodes. Une longueur excessive de fil ou l’absence de
raccordement de blindage du câble peuvent créer un bruit électrique
causant des mesures instables.

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Figure 13. Détail de la préparation des câbles

26

(1.00)

Blindage

du câble

Série 8742C/8700

Rosemount

REMARQUE
Les dimensions sont en
millimètres (pouces)

Etape 6.1 Signal d’excitation des bobines

Cette section décrit le câblage du signal d’alimentation entre le trans­metteur et les bobines du tube de mesure. Le transmetteur envoie un
signal d’excitation à courant continu pulsé aux bobines du tube de
mesure.

Câbler le transmetteur conformément aux codes électriques locaux.
Relier le boîtier du transmetteur à la terre par l’intermédiaire du filetage
de l’entrée de câble. Pour les applications alimentées en courant alter­natif, raccorder le neutre à la borne N et la phase à la borne L1. Pour
les applications alimentées en courant continu, raccorder correcte­ment les bornes positives et négatives. Les appareils alimentés par
tension continue comprise entre 15 et 50 Vcc peuvent appeler jusqu’à
1 A de courant. De plus, respecter les conditions de fil d’alimentation
et du coupe-circuit décrites ci-dessous :

8705/0041a.eps

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Figure 14. Courant d’alimentation

1,0

0,75

0,5

0,25

0

15

Courant d’alimentation (A)

I = 10/V
I = courant d’alimentation requis (A)
V = tension d’alimentation (V)

20

Alimentation (Volts)

30

Série 8742C/8700

Rosemount

40

50

Spécifications du fil d’alimentation

Utiliser du fil de calibre compris entre 1 et 2 mm de diamètre adapté à
la température de l’application. Pour les raccordements en températu­res ambiantes supérieures à 60 °C (140 °F), utiliser un fil classé pour
80 °C (176 °F). Pour les températures ambiantes supérieures à 80 °C
(176 °F), utiliser un fil classé pour 110 °C (230 °F).

Coupe-circuit

Raccorder le dispositif par un coupe-circuit externe ou un disjoncteur.
Etiqueter clairement le coupe-circuit ou le disjoncteur et le placer à
proximité du transmetteur suivant les normes en vigueur sur le site.

Catégorie d’installation

La catégorie d’installation pour le modèle 8742C est la Catégorie II
(surtension).

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

Protection contre les surintensités

Le transmetteur du débitmètre 8742C doit être protégés contre les
surintensités de la ligne d’alimentation. Les caractéristiques des
dispositifs de protection contre les surintensités sont les suivantes :

Tension

d’alimentation

110 V c.a. 250 V; 1 A, action rapide Bussman AGCI ou équivalent

220 V c.a. 250 V; 0,5 A, action rapide Bussman AGCI ou équivalent

Calibre du fusible Fabricant

Etape 6.2 Entrée de communication du transmetteur

La communication avec le bus de terrain FOUNDATION nécessite un
minimum de 9 Vcc et un maximum de 32 V cc aux bornes de commu­nication du transmetteur. Ne pas dépasser 32 V cc aux bornes de
communication du transmetteur. Ne pas appliquer une tension en cou­rant alternatif aux bornes de communication du transmetteur. Une
mauvaise tension d’alimentation peut endommager le transmetteur.

Conditionnement d’alimentation

Toute alimentation du bus de terrain nécessite un conditionneur
d’alimentation afin de découpler la sortie de l’alimentation électrique
du segment de câblage du bus de terrain.

Câblage sur site

L’aliment ation ind épendante de celle des bobines doit être fournie pour
les communications de bus de terrain F
résultats, utiliser un câble à paire torsadée et blindé. Pour obtenir les
performances maximales dans les nouvelles applications, un câble à
paire torsadée spécialement conçu pour les communications de bus de
terrain doit être utilisé. Le nombre de dispositif pouvant être raccordé à
un segment de bus de terrain dépend de la tension d’alimentation, de
la résistance du câble et du courant consommé par chaque dispositif.

Tableau 6. Spécifications idéales pour le câblage du bus de terrain

Caractéristiques Spécifications idéales

Impédance 100 ohms ± 20 % à 31,25 kHz
Calibre du câble 18 AWG (0,8 mm2)
Blindage 90 %
Atténuation 3 db/km
Déséquilibre capacitif 2 nF/km

OUNDATION. Pour de meilleurs

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

Connexion de câblage du transmetteur

Les bornes de communication ne sont pas polarisées : la polarité des
fils d’alimentation en courant continu n’est pas importante pour la con­nexion des bornes d’alimentation. Il est recommandé d’utiliser des
cosses à sertir pour raccorder les fils aux bornes à vis. Serrer les bor­nes pour assurer un contact adéquat. Les deux couvercles du trans­metteur doivent être serrés à fond pour être conformes aux normes
d’antidéflagrance. Ne pas retirer les couvercles du transmetteur en
atmosphère explosive lorsque le transmetteur est sous tension.

Figure 15. Connexions d’alimentation

(L’alimentation, le filtre,
le premier bouchon de
charge et l’outil de con­figuration se trouvent
généralement dans la
salle de contrôle.)

* Les installations de sécurité
intrinsèque peuvent n’accepter
qu’un nombre inférieur d’appareils
par barrière de sécurité intrinsèque.

(en fonction des caractéristiques des câbles)

Condition-

neur et filtre

d’alimenta-

tion intégrés

1 900 m (6234 ft) maxi

Segment de

bus de terrain

Bouchons

de charge

(dérivation)

Appareils 1 à 11*

(Segment)

(dérivation)

8742-8742_01A

Etape 6.3 Câblage entre le transmetteur et le tube
de mesure

Les câbles reliant le tube de mesure au transmetteur déporté (signal
d’excitation des bobines et signal des électrodes) doivent être achemi­nés dans un conduit dédié. Le fait d’acheminer les câbles de plusieurs
débitmètres dans un même conduit risque de créer des problèmes
d’interférence et de bruit dans le système. Utiliser un jeu de câbles
par conduit.

Guide condensé

-

s

00825-0103-4793, Rév. BA
juillet 2003

Figure 16. Préparation du conduit

Mauvaise Correcte

Câbles du
signal d’exci
tation des
bobines et

Alimen­tation

Sorties

Tableau 7. Caractéristiques des câbles

Description Longueur

Câble de signal (fils de 0,8 mm de
diamètre) Belden 8762, Alpha 2411
équivalent

Câble du signal d’excitation des
bobines (fils de 1,6 mm de diamètre)
Belden 8720, Alpha 2442 équivalent

Câbles combinés avec fils de signal
et fils d’excitation des bobines
(fils de 1,0 mm de diamètre)

Alimen­tation

Sorties

(1) Il est déconseillé d’employer un câble combiné avec le débitmètre électro-

magnétique à champ élevé. Pour les installations à montage déporté, la lon­gueur maximum du câble combiné est 30 m (100 ft).

du signal de
électrodes

(1)

Si le transmetteur est déporté, deux câbles de longueur identique sont

Alimen­tation

Série 8742C/8700

Alimen­tation

Sorties

Sorties

Numéro de

ft

m

ft

m

ft

m

référence

08712-0061-0001
08712-0061-0003

08712-0060-0001
08712-0060-0013

08712-0752-0001
08712-0752-0003

Rosemount

Câbles du
signal d’exci­tation des
bobines et
du signal des
électrodes

nécessaires pour relier les signaux de détection et d’excitation des
bobines entre le tube de mesure et le transmetteur. Les transmetteurs
à montage intégré sont câblés à l’usine et ne nécessitent pas de câble
d’interconnexion.

Des longueurs comprises entre 1,5 et 300 mètres (5 à 1000') peuvent
être spécifiées et sont expédiées avec le tube de mesure.

8705/0000a01a, 0000a01b.eps

Guide condensé

00825-0103-4793, Rév. BA

Série 8742C/8700

juillet 2003

Connexions entre le tube de mesure et le
transmetteur déporté

Figure 17. Schéma de câblage du montage déporté

Ne pas connecter une
alimentation c.a. au
tube de mesure ni
aux bornes 1 et 2
du transmetteur au
risque d’endommager
la carte électronique.

Connexions entre le tube de mesure et le
transmetteur intégré

Figure 18. Schéma de câblage du montage intégré

Rosemount

Carte
électronique

8742b_07a,8742/8742_07.eps

Ne pas connecter
une alimentation c.a.
au tube de mesure
ni aux bornes 1 et 2
du transmetteur au
risque d’endomma­ger la carte
électronique.

8732-8732B01A,8742/8742_08

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

ETAPE 7: CONFIGURATION DE BASE

Mise en service rapide

Une fois que débitmètre électromagnétique est installé et que la com­munication est établie, la configuration du transmetteur doit être effec­tuée. La configuration standard du transmetteur , sans le code d’option
C1 (configuration personnalisée) correspond aux paramètres suivants :

Unités de mesure : ft/s
Diamètre nominal du tube : 80 mm (3")
Coefficient d’étalonnage du tube de mesure : 100000501000000

Numéro de repère et adresse de nœud

Le transmetteur de débitmètre magnétique 8742C est expédié avec
un numéro de repère vierge et une adresse temporaire pour permettre
à l’hôte d’assigner automatiquement l’adresse et le numéro de repère.
Si l’adresse ou le numéro de repère nécessitent d’être modifiés, utili­ser les fonctions de l’outil de configuration. Les outils permettent de :

• Modifier la valeur du marquage.

• Modifier l’adresse.
Lorsque le dispositif est à une adresse temporaire, seuls le numéro de
repère et l’adresse peuvent être modifiés ou réinscrits. Les blocs Res­source, Transducteur et de fonction sont désactivés.

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

Configuration de bloc relative à la mesure du débit

Bloc AI

Le bloc de fonction AI (entrée analogique) fournit l’interface principale
de mesure aux systèmes de surveillance et de contrôle. Pour configu­rer correctement le dispositif, trois paramètres doivent être réglés pour
établir correctement l’interface entre le bloc AI et le bloc Transducteur.

1. Le paramètre CHANNEL (canal) définit la mesure du bloc Trans-

ducteur utilisée par le bloc AI. Sur le transmetteur de débitmètre
8742C, seul un canal est disponible : AI1.CHANNEL = 1 (débit).

2. Le deuxième paramètre, XD_SCALE.UNITS_INDX correspond à

l’unité de mesure. La configuration par défaut est en pieds par
seconde (ft/s).

3. Enfin, si l’unité de la mesure de débit du bloc Transducteur est cor-

recte, configurer L_TYPE sur Direct. L_TYPE peut être Direct ou
Indirect.

Configuration générale des blocs

En général, seuls les blocs Transducteur et AI ont des paramètres
spécifiques à la mesure du débit qui doivent être configurés. Tous les
autres blocs de fonction sont configurés par la liaison du bloc AI aux
autres blocs de contrôle/régulation.

REMARQUE

Voir le manuel du bloc de bus de terrain F
n° 00809-0100-4783) pour plus de détails sur la configuration et le
dépannage du bloc AI.

OUNDATION (document

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

CERTIFICATIONS DU PRODUIT

Sites de production homologués

Rosemount Inc. – Chanhassen, Minnesota, USA
Fisher-Rosemount Technologias de Flujo, S.A. de C.V. –

Chihuahua, Chihuahua, Mexique

Informations relatives aux directives européennes

La déclaration de conformité à toutes les directives européennes
applicables à ce produit se trouve sur notre site Internet à
www.rosemount.com. Contacter le bureau commercial local pour
en obtenir un imprimé.

Directive ATEX

Les produits Rosemount Inc. sont conformes à la directive ATEX.

Type de protection Ex d par boîtier antidéflagrant conformément
à la norme EN50 018

• Les transmetteurs avec protection par boîtier antidéflagrant ne

doivent être ouverts que si l’alimentation est coupée.

• La fermeture des entrées de cet appareil doit être effectuée avec

des presse-étoupes ou bouchons obturateurs métalliques EEx d
appropriés.

• Ne pas dépasser le niveau d’énergie indiqué sur l’étiquette de cer-

tification.

Protection de type n conformément à la norme EN50 021

• La fermeture des entrées de cet appareil doit être effectuée avec

un presse-étoupe métallique et un bouchon obturateur en métal
EExe ou EExn approprié ou tout presse-étoupe et bouchon obtu­rateur certifié ATEX dont le degré de protection IP66 a été certifié
par un organisme de certification homologué par la Communauté
Européenne.

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

Directive Equipement sous Pression de la Communauté
Européenne (DESP) (97/23/EC)

Combinaison des diamètres nominaux et des brides des tubes de

mesure de débitmètre électromagnétique 8705 de Rosemount :

Diamètre nominal du tube : 40 mm (1 1/2") / Type de bride ANSI 600,

ANSI 900

Diamètre nominal du tube : 50 mm (2") / Type de bride ANSI 300,

ANSI 600, ANSI 900

Diamètre nominal du tube : 80 mm (3") / Type de bride PN40, ANSI

300, ANSI 600, ANSI 900

Diamètre nominal du tube : 100 mm (4") / Type de bride PN 40, ANSI

300, ANSI 600, ANSI 900
Diamètre nominal du tube : 150 mm (6") / Tout type de bride
Diamètre nominal du tube : 200 mm (8") / PN16, PN25, PN40,

ANSI 150, ANSI 300, ANSI 600, ANSI 900
Diamètre nominal du tube : 250, 300, 350, 400, 450, 500, 600, 750,

900 mm (10, 12, 14, 16, 18, 20, 24, 30, 36") / tout type de bride

Certificat d’évaluation QS – CE N° DESP-H-20

Evaluation de conformité module H

Tubes de mesure pour débitmètre électromagnétique 8711 de

Rosemount

Diamètres nominaux des tubes : 3,8 mm (1.5"), 50,8 mm (2"),

76,2 mm (3"), 101,6 mm (4"), 152,4 mm (6") et 203,2 mm (8")

Certificat d’évaluation QS – CE n° DESP-H-20

Evaluation de conformité module H

Tous les autres tubes de mesure 8705/8711 de Rosemount –

Règles de l’art en usage

Les tubes de mesure qui sont fabriqués selon les règles de l’art en
usage ou de Catégorie I avec protection antidéflagration ne sont pas
concernés par la DESP et ne peuvent pas être marqués comme étant
conformes à cette directive.

Le marquage CE obligatoire pour les tubes de mesure conformément
à l’Article 15 de la DESP est inscrit sur le corps du tube (CE 0434).

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Catégories I–IV de tubes de mesure : utiliser le module H pour les pro­cédure d’évaluation de la conformité.

Série 8742C/8700

Rosemount

Compatibilité électromagnétique (CEM) (89/336/CEE)

Tous les modèles EN 50081-1: 1992, EN 50082-2: 1995,
EN 61326-1: 1997

Les câbles de signal installés ne doivent pas être acheminés ensem­ble et ne doivent pas se trouver dans le même chemin de câbles que
le câblage d’alimentation c.a.

L’appareil doit être correctement mis à la masse ou mis à la terre con­formément aux codes électriques locaux.

Des câbles blindés sont recommandés pour améliorer la protection
contre l’interférence sur les signaux (voir la section intitulée « Câbles »
à la page 19 pour plus de renseignements).

Directive basse tension (93/68/CEE)

Tous les modèles 8742

EN 61010-1: 1995

Autres recommandations importantes

N’utiliser que des pièces d’origine neuves.
Afin d’empêcher les fuites de procédé, ne pas dévisser ou retirer les

boulons de fixation des brides, les boulons de fixation des adaptateurs
ou vis de purge de procédé lors du fonctionnement.

Ne confier la maintenance qu’à un personnel qualifié.

Certifications pour utilisation en zones dangereuses

Dans les systèmes de débitmètre électromagnétique à montage inté­gré, la certification pour utilisation en zones dangereuse du tube de
mesure doit correspondre à celle du transmetteur. Dans les systèmes
à montage déporté, il n’est pas nécessaire que les codes de certifica­tion du tube et du transmetteur correspondent.

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

Informations sur la certification du transmetteur

Tableau 8. Codes d’options du transmetteur

Codes de

certification

N0 •
N5 •
E5 •
ED •
K0 • •
K5 • •

(1)

KD

(1) Voir le Tableau 10 à la page 39 pour la relation entre la température

ambiante, la température du procédé et la classe de température.

Certifications nord-américaines
Factory Mutual (FM)

N0 Certification de Division 2

Classe I, Division 2, Groupes A, B, C, D

Code de température – T4 à 60 °C

Protection contre les coups de poussière pour les zones de la

Classe II/III, Division 1, Groupes E, F, G

Code de température – T6 à 60 °C

Type de boîtier 4X

Transmetteur 8742 de Rosemount

Sortie du bus

de terrain

• •

Sortie du bus de terrain

de sécurité intrinsèque

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

N5 Certification de Division 2 pour les tubes de mesure avec

électrodes IS uniquement

Classe I, Division 2, Groupes A, B, C, D

Codes de température – T4 à 60 °C

Protection contre les coups de poussière pour les zones de la

Classe II/III, Division 1, Groupes E, F, G

Code de température – T6 à 60 °C

Type de boîtier 4X

E5 Certification d’antidéflagrance FM

Antidéflagrance pour les zones de la Classe I, Division 1,

Groupes C, D

Code de température – T6 à 60 °C

Protection contre les coups de poussière pour les zones de la

Classe II/III, Division 1, Groupes E, F, G

Code de température – T6 à 60 °C

Classe I, Division 2, Groupes A, B, C, D

Codes de température – T4 à 60 °C

Type de boîtier 4X

K0 Certification de Division 2 avec sortie de sécurité

intrinsèque

Schéma de référence de contrôle de Rosemount 08742-1051

Classe I, Division 2, Groupes A, B, C, D avec sortie de sécurité

intrinsèque pour les zones de Classe 1, Division 1, Groupes A, B,

C, D. Code de température – T4 à 60 °C

Protection contre les coups de poussière pour les zones de la

Classe II/III, Division 1, Groupes E, F, G

Code de température – T6 à 60 °C

Type de boîtier 4X

Série 8742C/8700

Rosemount

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

K5 Certification d’antidéflagrance avec sortie de sécurité

intrinsèque

Schéma de référence de contrôle de Rosemount 08742-1051

Antidéflagrance pour les zones de Classe I, Division 1, Groupes C,

D avec sortie de sécurité intrinsèque pour les zones de Classe 1,

Division 1, Groupes A, B, C, D. Code de température – T6 à 60 °C

Protection contre les coups de poussière pour les zones de la

Classe II/III, Division 1, Groupes E, F, G

Code de température – T6 à 60 °C

Classe I, Division 2, Groupes A, B, C, D

Codes de température – T4 à 60 °C

Type de boîtier 4X

Association Canadienne de Normalisation (CSA)
N0 Convient à la Classe I, Division 2, Groupes A, B, C, D

Code de température T4 à 60 °C

Protection contre les coups de poussière pour les zones de la

Classe II/III, Division 1, Groupes E, F, G

Type de boîtier 4X
K0 Schéma de référence de contrôle de Rosemount 08742-1052

Adapté aux zones de Classe I, Division 2, Groupes A, B, C, D

avec sortie de sécurité intrinsèque pour les zones de Classe 1,

Division 1, Groupes A, B, C, D. Code de température – T4 à 40 °C

Protection contre les coups de poussière pour les zones de la

Classe II/III, Division 1, Groupes E, F, G

Type de boîtier 4X

Série 8742C/8700

Rosemount

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Certifications européennes
ED Antidéflagrance CENELEC

Certificat n° : KEMA03ATEX2159X II 2G

EEx de IIB T6 (Ta = –20 °C à +65 °C)

V

= 250 V c.a. ou 50 V c.c.

max

0575

KD Certification d’antidéflagrance CENELEC avec sortie de

sécurité intrinsèque

Certificat n° : KEMA03ATEX2159X II 2G

EEx de [ia] IIB T6 (Ta = –20 °C à +65 °C)

V

= 250 V c.a. ou 50 V c.c.

max

0575

Série 8742C/8700

Rosemount

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

CONDITIONS SPECIALES POUR UNE UTILISATION EN TOUTE
SECURITE (X) :

La relation entre la température ambiante, la température du procédé
et la classe de température doit être tirée du tableau figurant plus haut
(15 – description). (Voir le Tableau 10.)

INSTRUCTIONS D’INSTALLATION :

Le câble, les dispositifs d’entrée de câble et les éléments obturateurs
doivent être certifiés pur une sécurité supérieure, adaptés aux condi­tions d’utilisation et correctement installés.

À une température ambiante supérieure à 50 °C, le débitmètre doit
être utilisé avec des câbles résistant à la chaleur d’une classe de tem­pérature d’au moins 90 °C.

Informations sur la certification du tube de mesure

Tableau 9. Codes d’options du tube de mesure

Tube de mesure

8705 Rosemount

Pour fluides

Codes de

certification

ininflamma-

N0 •
N5 • •
E5

(2)

CD

(2)

KD

(1) Le marquage CE est de série sur les 8705 et 8711 de Rosemount. Aucune

certification pour utilisation en zones dangereuses n’est disponible pour le
570TM de Rosemount.

(2) Voir le Tableau 10 à la page 39 pour la relation entre la température

ambiante, la température du procédé et la classe de température.

Pour fluides

bles

inflammables

• •

Tube de mesure

8707 Rosemount

Pour fluides
ininflamma-

bles

• •

• • • •

(1)

Pour fluides

inflammables

Tube de mesure

8711 Rosemount

Pour fluides
ininflamma-

bles

• •

• •

Pour fluides

inflammables

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Certifications nord-américaines
Factory Mutual (FM)

N0 Certification de Division 2 pour fluides ininflammables

(tous les tubes de mesure)

Classe I, Division 2, Groupes A, B, C, D

Code de température – T5 (8705/8711 à 60 °C)

Code de température – T3C (8707 à 60 °C)

Protection contre les coups de poussière pour les zones de la

Classe II/III, Division 1, Groupes E, F, G

Code de température – T6 (8705/8711 à 60 °C)

Code de température – T5 (8707 à 60 °C)

Type de boîtier 4X

N5 Certification de Division 2 pour fluides inflammable s (tous

les tubes de mesure)

Classe I, Division 2, Groupes A, B, C, D

Code de température – T5 (8705/8711 à 60 °C)

Code de température – T3C (8707 à 60 °C)

Protection contre les coups de poussière pour les zones de la

Classe II/III, Division 1, Groupes E, F, G

Code de température – T6 (8705/8711 à 60 °C)

Code de température – T5 (8707 à 60 °C)

Type de boîtier 4X

Série 8742C/8700

Rosemount

E5 Antidéflagrance (8711 uniquement)

Antidéflagrance pour les zones de la Classe I, Division 1,

Groupes C, D

Code de température – T6 à 60 °C

Protection contre les coups de poussière pour les zones de la

Classe II/III, Division 1, Groupes E, F, G

Code de température – T6 à 60 °C

Classe I, Division 2, Groupes A, B, C, D

Code de température – T5 à 60 °C

Type de boîtier 4X

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Association Canadienne de Normalisation (CSA)

Adapté aux zones de Classe I, Division 2, Groupes A, B, C, D

Code de température – T5 (8705/8711 à 60 °C)

Code de température – T3C (8707 à 60 °C)

Protection contre les coups de poussière pour les zones de la

Classe II/III, Division 1, Groupes E, F, G

Type de boîtier 4X

Certifications européennes
N1 En instance – Sans étincelles/non incendiaire CENELEC

(8705/8711 uniquement)

Certificat n° : KEMA02ATEX1302X II 3G

EEx nA [L] IIC T3... T6

CONDITIONS SPECIALES POUR UNE UTILISATION EN TOUTE

SECURITE (X) :

A déterminer

CD Sécurité augmentée CENELEC (Zone 1) avec électrodes IS

(8711 uniquement)

Certificat n° : KEMA03ATEX2052X II 1/2G

EEx e ia IIC T3... T6 (Ta = –20 à +65 °) (Voir Tableau 10)

0575

INSTRUCTIONS D’INSTALLATION :

À une température ambiante supérieure à 50 °C, le débitmètre doit
être utilisé avec des câbles résistant à la chaleur d’une classe de tem­pérature d’au moins 90 °C.

Un fusible d’un calibre maximum de 0,7 A selon à la norme IEC 127
doit être inclus dans le circuit d’excitation des bobines si les tubes de
mesure sont utilisés avec d’autres transmetteurs de débit (par exem­ple le modèle 8712).

Série 8742C/8700

Rosemount

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

KD Sécurité augmentée CENELEC (Zone 1) avec électrodes IS

(8705 uniquement)

Certification n° KEMA 03ATEX2052X II 1/2G

EEx e ia IIC T3... T6 (Ta = –20 à 65 °) (Voir Tableau 10)

0575

INSTRUCTIONS D’INSTALLATION :

À une température ambiante supérieure à 50 °C, le débitmètre doit
être utilisé avec des câbles résistant à la chaleur d’une classe de tem­pérature d’au moins 90 °C.

Un fusible d’un calibre maximum de 0,7 A selon à la norme IEC 127
doit être inclus dans le circuit d’excitation des bobines si les tubes de
mesure sont utilisés avec d’autres transmetteurs de débit (par exem­ple le modèle 8712).

Série 8742C/8700

Rosemount

Guide condensé

00825-0103-4793, Rév. BA
juillet 2003

Série 8742C/8700

Rosemount

Tableau 10. Relation entre la température ambiante, la température du
procédé et la classe de température

Taille du

débitmètre

(pouces)

15 (1/2) 65 °C (149 °F) 115 °C (239 °F) T3

25 (1) 65 °C (149 °F) 120 °C (248 °F) T3

25 (1) 35 °C (95 °F) 35 °C (95 °F) T4
40 (11/2) 65 °C (149 °F) 125 °C (257 °F) T3
40 (11/2) 60 °C (140 °F) 60°C (140 °F) T4

50 (2) 65 °C (149 °F) 125 °C (257 °F) T3

50 (2) 65 °C (149 °F) 75°C (167 °F) T4

50 (2) 40 °C (104 °F) 40°C (104 °F) T5

80–100 (3–4) 65 °C (149 °F) 130 °C (266 °F) T3
80–100 (3–4) 65 °C (149 °F) 90 °C (194 °F) T4
80–100 (3–4) 55 °C (131 °F) 55 °C (131 °F) T5
80–100 (3–4) 40 °C (104 °F) 40 °C (104 °F) T6

150 (6) 65 °C (149 °F) 135 °C (275 °F) T3
150 (6) 65 °C (149 °F) 110 °C (230 °F) T4
150 (6) 65 °C (149 °F) 75°C (167 °F) T5

150 (6) 60 °C (140 °F) 60°C (140 °F) T6
200–900 (8–36) 65 °C (149 °F) 140 °C (284 °F) T3
200–900 (8–36) 65 °C (149 °F) 115 °C (239 °F) T4
200–900 (8–36) 65 °C (149 °F) 80 °C (176 °F) T5
200–900 (8–36) 65 °C (149 °F) 65 °C (149 °F) T6

(1) Ce tableau n’est valable que pour les codes d’options CD et KD.

Température

ambiante

maximale

(1)

Température
maximale du

procédé

Classe

de température
