Ce guide condensé fournit des recommandations de base pour le
transmetteur de niveau Rosemount 5408 avec protocole Modbus®.
Guide condensé3
Guide condenséFévrier 2020
ATTENTION
Le non-respect de ces directives d’installation et de maintenance peut
provoquer des blessures graves, voire mortelles.
• S’assurer que le transmetteur est installé par un personnel qualifié et
conformément au code de bonne pratique en vigueur.
• N’utiliser l’équipement que de la façon spécifiée dans ce guide
condensé. Le non-respect de cette consigne peut altérer la protection
assurée par l’équipement.
• Pour les installations en zones dangereuses, le transmetteur doit être
installé conformément au document de certifications du produit
Rosemount 5408 et au schéma du système de contrôle-commande
(D7000005-811).
• Une réparation, par exemple une substitution de composants, etc. peut
compromettre la sécurité et n’est autorisée dans aucune circonstance.
Les explosions peuvent provoquer des blessures graves, voire mortelles.
• Vérifier que l’atmosphère de fonctionnement du transmetteur est
conforme aux certifications pour utilisation en zones dangereuses
appropriées.
• Avant de raccorder une interface de communication portative dans une
atmosphère explosive, vérifier que les instruments sont installés
conformément aux consignes de câblage de sécurité intrinsèque ou non
incendiaires en vigueur sur le site.
• Dans les installations antidéflagrantes, ne pas retirer les couvercles du
transmetteur lorsque l’appareil est sous tension.
• Les deux couvercles du transmetteur doivent être complètement
engagés pour satisfaire aux exigences d’antidéflagrance.
Les chocs électriques peuvent provoquer des blessures graves, voire
mortelles.
• Dans des installations antidéflagrantes/type « n », éviter tout contact
avec les fils et les bornes. Des tensions élevées peuvent être présentes au
niveau des fils et risquent de provoquer un choc électrique à quiconque
les touche.
• S’assurer que l’alimentation principale du transmetteur est coupée et
que les câbles vers toute autre source d’alimentation externe sont
déconnectés ou hors tension lors du câblage du transmetteur.
4Transmetteur de niveau Rosemount 5408
Février 2020Guide condensé
ATTENTION
Les fuites de procédé peuvent provoquer des blessures graves, voire
mortelles.
• Manipuler le transmetteur avec précaution. Si le joint de procédé est
endommagé, du gaz risque de s’échapper du réservoir.
ATTENTION
Accès physique
Tout personnel non autorisé peut potentiellement endommager et/ou mal
configurer les équipements des utilisateurs finaux. Cela peut être
intentionnel ou involontaire et doit être évité.
La sécurité physique est un élément important de tout programme de
sécurité et est fondamentale pour la protection du système considéré.
Limiter l’accès physique par un personnel non autorisé pour protéger les
équipements des utilisateurs finaux. Cela s’applique à tous les systèmes
utilisés au sein de l’installation.
ATTENTION
Surfaces chaudes
La bride et le joint de procédé peuvent être chauds en raison de la
température élevée du procédé. Laisser refroidir avant de procéder à
l’entretien.
Guide condensé5
Guide condenséFévrier 2020
2Validation du type de certification
Pour les transmetteurs spécifiquement conçus pour les zones dangereuses
et à certifications multiples :
Procédure
Tracer une marque permanente sur la ou les cases correspondant aux types
de certification concernés.
Illustration 2-1 : Étiquette avec plusieurs types de certification
6Transmetteur de niveau Rosemount 5408
2x
[
(
[
*
[
'
[
&
[
%
[
$
[
)
Février 2020Guide condensé
3Composants de l’antenne parabolique
3.1Composants de la version filetée
Illustration 3-1 : Composant
A. Antenne
B. Kit de bouchon de purge (bouchon borgne et joint scellé)
C. Manchon fileté
D. Adaptateur M20
E. Écrou auto-freiné BSPP (G) 3½"
F. Adaptateur d’antenne avec joint à rotule
G. Joint torique
Guide condensé7
B
A
Guide condenséFévrier 2020
4Installation du transmetteur
4.1Montage de la version filetée
Procédure
1. Retirer l’écrou-frein.
2. Monter le joint torique.
3. Monter l'adaptateur d’antenne sur la plaque à bride de montage.
S’assurer que l’adaptateur d’antenne est fixé solidement à la plaque à
bride de montage.
A. Ø 3,98 ±0,02 pouce (Ø 101 ±0,6 mm) ou G 3½ pouces
B. 0,59 pouce (15 mm) max.
8Transmetteur de niveau Rosemount 5408
27 mm
Couple de serrage : 180 pouces-livre (20 N m)
Février 2020Guide condensé
4. Retirer l’adaptateur M20 et inspecter visuellement les joints toriques
à la recherche de dommages et de saletés.
5. Insérer l’antenne avec précaution.
6. Fixer l’antenne.
Guide condensé9
H2 mm
Couple de serrage : 5 pouces-livre (0,5 N m)
Guide condenséFévrier 2020

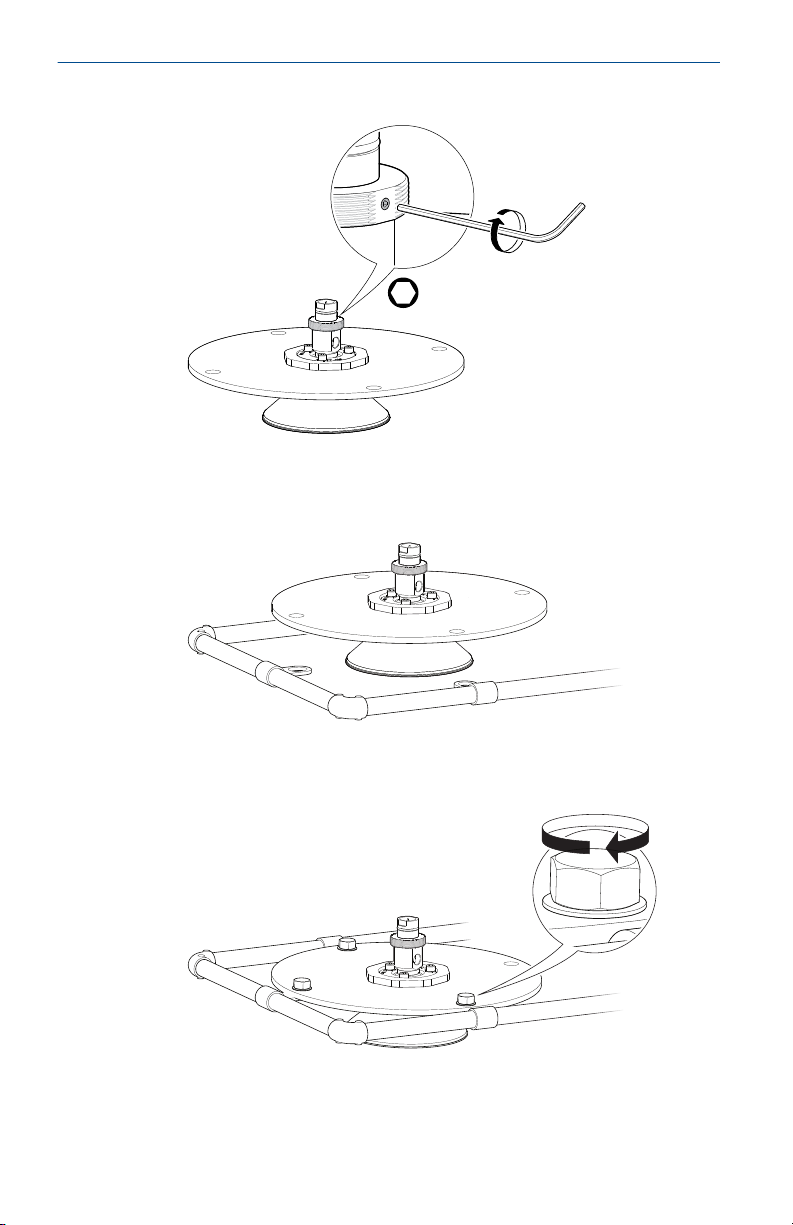

7. Serrer la vis de réglage.
8. Positionner l’antenne sur le cadre de montage.
Exemple
Montage sur pont/plate-forme
9. Serrer les boulons et les écrous
Il est recommandé de monter des douilles isolantes sur les boulons
de fixation.
10Transmetteur de niveau Rosemount 5408
